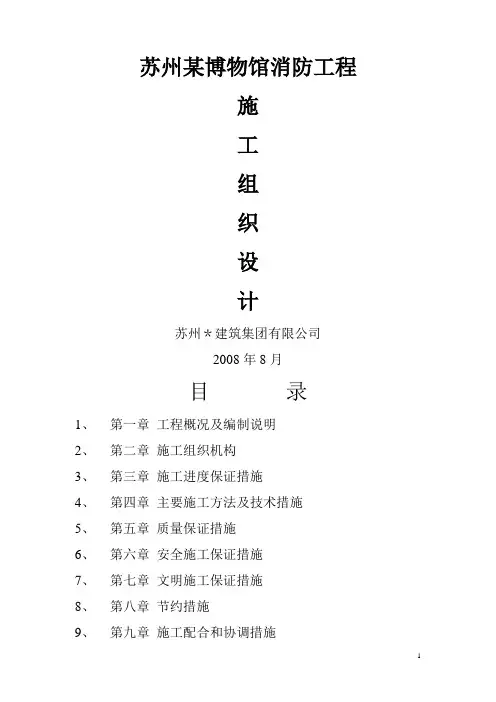

苏州某博物馆消防工程
施
工
组
织
设
计
苏州＊建筑集团有限公司
2008年８月
目录
1、第一章工程概况及编制说明
2、第二章施工组织机构
3、第三章施工进度保证措施
4、第四章主要施工方法及技术措施
5、第五章质量保证措施
6、第六章安全施工保证措施
7、第七章文明施工保证措施
8、第八章节约措施
9、第九章施工配合和协调措施
10、第十章主要施工机械机具表
11、第十一章施工准备及平面布置
第一章工程概况及编制说明
一、工程概况
本工程质量目标为确保省优，争创“鲁班奖”。开工期为２008年８月，2０１0年2月竣工,总工期为600日历天。
本工程建筑面积约为2１０18平方米。本工程共分为以下几个方面:
1．消火栓系统设计：
1）本工程室内消火栓设计用水量为１5,储存二小时室内消火栓消防用水于地下泵房消防水池内总消防储存水量为216吨。本建筑物最高处不便设置消防水箱，故在泵房内设置有效容积9 M3消防气压罐供给火灾初期消防用水。
２）本工程室内消火栓系统在建筑物地下室形成消防环管,环管在水泵房内及消火栓泵出水管连接，室外及水泵接合器相接。室内消火栓主泵性能参数:15４5m,(一用一备)。
3）各建筑物内设置6５单出口消火栓配套喉卷,消火栓及灭火器合用消防箱，尺寸为70０*１60０，消防箱内设65消火栓一个,长25m 麻质衬胶水龙带一条，Φ19水枪一支以及消防按钮和指示灯一个;消防箱内另配2５消火栓消防喉卷一组及３干粉化学灭火器三组和指示灯一个。
4）消防泵的控制由设于消火栓箱内按钮启动，其信号传至消防控制中心,并能自动气泵,泵房内也有手动启动装置。
5）消火栓管道采用焊接镀锌钢管，5０及以下螺纹连接，70以上为沟槽连接，消防管道沟槽卡箍接口须采用及认证产品。
６）消防系统管道上的阀门采用沟槽卡箍连接蝶阀，阀门工作压力均为1.6。消防水泵吸水管上采用沟槽卡箍连接明干闸阀,工压力１.０。消防泵压水管上止回阀采用弹性静音止回阀。
2.自动喷水灭火系统设计：
1）本工程火自动喷水灭火设计用水量为30,储存一小时自动喷淋用水于地下室泵房消防水池内,本建筑物最高处不便设置消防水箱，故在泵房内设置有效容积3M3喷淋气压罐供给火灾初期消防用水。
2)本工程自动喷淋消防系统设置二组湿式报警阀及一组预作用喷淋报警阀。喷淋消防管路在泵房内及喷淋栓泵出口管相连，室外及水泵接合器相连。喷淋主泵性能参数:３０45ｍ，（一用一备)。
3)喷淋泵及报警阀联动,另外稳压出水和室外喷淋水泵接合器在报警阀前接入喷淋系统。稳压装置气压罐有效容积不小于3 M3。各防火分区设置水流指示器，信号发馈至消防中心。
4）喷头选用:采用快速反应玻璃球喷头，办公用房、会议室、展厅、库房等处有吊顶厂所采用隐蔽式吊顶型喷头；部分特殊吊顶的展厅及走廊设置边墙型喷头;地下车库、空调机房等无吊顶场所采用直立型喷头。喷头温级均为6８oC喷头,接口为１5.喷淋头须采用及认证产品。
5)在通风管道等障碍物宽度大于12０0,其正下方应增设喷头。
6)在每分区自动喷水灭火系统干管上设置信号蝶阀和水流指示器，在管网末端设系统检验装置。信号阀应安装在水流指示器前的管道上,及水流指示器之间的距离不应小于30０。
７)自动喷淋灭火系统管道采用焊接镀锌钢管，５0及以下螺纹连接，7０以上为沟槽连接，消防管道沟槽卡箍接口须采用及认证产品。
8)水流指示器及湿式报警阀前的阀门采用沟槽卡箍连接蝶阀,阀门开关信号反应到消防控制室,阀门工作压力均为1．6。消防水泵吸水管上采用沟槽卡箍连接明干闸阀，工压力1．0。湿式报警阀及水流指示器须采用及认证产品。消防泵压水管上止回阀采用弹性静音止回阀。
3．火灾报警系统设计:
１)本工程设消防控制中心,内设火灾报警控制器,中心设专用消防报
警电话。消防中心联动控制装置可手动及自动启动消防泵,喷淋泵,放排烟机及联动防火阀、关闭防火卷帘门、打开疏散门、切除着火区域非消防电源和电梯迫降于底层并接收各联动控制的反馈信号。
2)消防栓泵由各层消防栓按钮发出的火灾信号至火灾报警控制主机报警,经消防中心联动柜向消防栓泵控制柜发出启泵信号,同时联动紧急广播发出火灾报警。
３)当火灾发生时主控屏按预先编制的程序发出指令，切断相关层的非消防电源。
4)消防喷淋泵由湿式报警阀后压力开关直接启动泵喷淋泵。
5)一旦发生火灾，安装在保护区的烟感探测器首先发出火灾报警信号,火灾报警控制器在接到报警信号后，发出指令信号打开雨淋阀,在闭式喷头尚未打开前,往系统管路充水,使系统转变为湿式系统。同时系统压力开关动作接通声光显示管路中以充水,同时水力警铃报警。此时,火灾如果继续发展,闭式喷头玻璃球破碎而打开喷水,水泵自动启动
6)火灾确认后，经消防中心联动柜发出火警信号至电梯控制屏,电梯控制屏接收该火警信号后应将全部电梯迫降停靠于首层,并将动作信号反馈至消防中心显示。
7)火灾探测器动作后，相关楼层的防火卷帘应一次下降到底并接收其反馈信号。
8）火灾探测器动作后停止有关部位的空调送风，关闭防火阀,并接收其反馈信号;启动有关部位的排烟风机，打开排烟阀，并接收其反馈信号。
9)本系统设有消防广播，火灾时应联动控制发出火灾广播通知。电扩声系统应强制切换到消防广播状态。
10）各消火栓按钮控制线全部并联,指示灯信号线全部并联,引自消防泵房控制柜。
二、编制依据
苏州某博物馆消防工程施工图纸
三、工程执行规范、标准
《建筑给排水及采暖工程施工质量验收规范》５0２４2－200２
《自动喷水灭火系统施工及验收规范》 502６1－96
《火灾自动报警系统施工及验收规范》５０1６6-92
《建筑工程施工质量验收统一标准》 50300/200１
《建筑电气工程施工质量验收规范》5030３/2002
《建筑安装工程质量检验评定统一标准》300－8８
第二章施工组织机构
一、项目管理机构设置
为使本消防工程能按时保质保量完成，我公司决定在该项目组织专案项目管理部，根据项目管理的主要内容“三控制二管理一协调”(即进度控制、质量控制、费用控制、合同管理、信息管理、组织协调)配备政治素质高、业务水平强的管理人员组成项目班子。进行全过程、全方位的规划、组织、控制和协调工作。
项目部主要施工人员表（见附表)：
项目部主要施工人员表（见附表)：
项目经理 1人
项目副经理 1人
项目工程师 1人
项目施工员１人
质量管理１人
安全管理1人
材料管理１人
计划管理 1人
二、项目部主要人员职责
１.项目经理：
1）认真贯彻公司质量方针和质量目标,代表企业履行工程承包合同,在企业法人委托的范围内协调处理项目的内部事宜。
2)全面负责项目部的管理工作，行使项目经理职权,全面组织、指挥、协调和控制施工的全过程。
2.项目副经理：主要负责安全生产、进度计划安排、生产调度、文明
