复习
一、填空
1、用热继电器对电动机进行过载及断相保护，其额定电流值应由热元件的最大额定电流值来确定。
2、自动空气开关在电路发生严重过载和短路、欠压等故障时，能自动切断故障电路。
3、热继电器它是利用电流的热原理原理而动作的。它的发热元件应串接于电动机电源回路中。
4、电气原理图由主电路和辅助电路组成。
5、电动机的正反转控制电路，在任何时候都只允许其中一组电路工作，因此必须进行互锁，以防止电源相间短路。
6、C650普通车床的主轴电动机容量为30KW，采用全压下的空载串电阻起动、能实现正、反旋转的连续运行，还能实现单方向的点动控制。
7、Z3040摇臂钻床运动部件较多，分别采用主轴电动机、冷却泵电动机、摇臂升降电动机和油泵电动机拖动。
8、M7130型卧轴距台平面磨床的电磁吸盘控制电路可分为三个部分，分别是整流装置、控制装置和保护装置。
9、X62W卧式铣床的主轴变速可以在主轴运动时进行，也可在主轴不转时进行，不需要再按下停止按钮。
10、凸轮控制器触点直接用来控制电动机主电路，所以要求触点___容量大_____，主令控制器触点只控制接触器，再由接触器控制电动机，所以触点容量较凸轮控制器触点容量小。
11、低压电器按操作方式分为手动电器和自动电器。由此可知，交流接触器属于自动电器，组合开关属于手动电器。
12、在接触器控制线路中，依靠自身的辅助触点保持线圈通电的环节叫自锁环节；串入
对方控制线路的动断触点叫互锁触点。
13、固态继电器（SSR）是一种新颖的无触点开关，采用固体半导体元器件组装而成。
14、三相笼型异步电动机可以通过改变定子绕组磁极对数，电压频率以及转差率S可以实现调速的目的。
15、电磁式中间继电器实质上是一种电磁式电压继电器，其特点是触头数量多，故可以用中间继电器来扩大控制回路的数目。
16、如需要在不同的场所对电动机进行控制，可在控制电路中并联几个起动按钮和串
联几个停止按钮。
17、T68卧式镗床的电气原理图中，KM4、KM5控制主轴电动机的速度变化，低速运行时，KM4 触头闭合，高速时运行时KM5 触头闭合。
18、Z3040摇臂钻床的摇臂移动严格按照摇臂放松、摇臂移动、移动到位，摇臂夹紧的程序进行。
19、电气图一般分为电气系统框图和框图、电气原理图、电器布置图和电气安装接线图。
20、在自然环境下通断电路时，如果被通断电路的电流（电压）超过某一数值时，在触头间隙中就会产生电弧。
21、气囊式时间继电器要调整其延时时间可改变进气量的大小，进气快则延时短，进气慢则延时长。
22、接触器主要由电磁系统、触头系统、灭弧装置、释放弹簧、触头弹簧、触头压力弹簧、支架及底座等组成。
23、电动机的正反转控制电路，其实就是正转与反转电路的组合。
24、三相异步电动机可通过改变，以及转差率S来实现调速。
25、起重机的工作方式属于短时工作制，对电气上影响最大的是它的负载持续率及每小时接通的次数。
26、为操作方便，X62W铣床可两地控制，其中一处在床身，另一处升降台。
27、C650普通车床的主轴电动机停车时，由于加工工件转动惯量较大，采用电气反接制动。加工过程中为显示电动机工作电流设有电流检测环节。
28、晶体管时间继电器的延时电路由阻容环节、鉴幅器、输出电路、电源四部分组成。
29、在直流电动机的控制电路中，应将欠电流继电器的常开触头和过电流继电器的_常闭___触头串联在电枢的控制电路中。
30、凸轮控制器扳动过程中火花过大，其原因是动、静触头接触不良或控制容量过载。
31、主令电器主要用来接通或分断控制电路，刀开关用来接通或分断主电路。
32、电磁式电器主要由电磁机构、触头系统和灭弧装置组成，而电磁机构由吸引线圈、铁芯和衔铁组成。
33、电气控制设计的一般程序是拟定设计任务书、选择拖动方案与控制方式、选择电动机、选择方案等7各方面的内容。
34、常用的电气控制系统图有电气原理图、电器布置与安装接线图
35、起重机的工作方式属于短时工作制，对电气上影响最大的是它的及每小时接通的。
二、判断划线部分的对错，并写出改正意见
1、电流继电器根据用途可分为过电流继电器和欠电流继电器，它们为正常工作状态时（即电流为规定的正常值时）衔铁都是吸合的。（）
2、交流接触器铁心端面嵌有短路铜环的目的是保证动、静铁心吸合严密，不发生振动与噪声。（）
3、凸轮控制器与主令控制器都是利用控制器触头直接控制电动机主电路。（）
4、T68卧式镗床的主轴变速与进给变速可在停车时进行但不可在运行中进行。（）
5、自动空气开关又称断路器，其电磁脱扣机构作长期过载保护用。( 过电流或者短路 )
6、主令电器主要用来接通或分断主电路。(控制 )
7、在自然环境下通断电路时，如果被通断电路的电流（电压）大于某一数值时，在触头间隙中就会产生电弧。( )
8、晶体管时间继电器是利用电感对电压变化的阻尼作用来实现延时的。电容充放电
9、C650普通车床的主轴电动机停车时，由于加工工件转动惯量较大，采用能耗制动。( 反接制动 )
10、X62W卧式铣床的长工作台可做上下、前后、左右运动，但在同一时刻，只允许一个方向运动，因此，各运动方向之间应有可靠的联锁。( )
11、“RL6-100”是螺旋式熔断器，它可以用来对电动机进行过电流保护。（短路）
12、固态继电器按输入与输出端之间的隔离分，有光电隔离和磁隔离两种。（）
13、热继电器是利用感应原理工作的电器，可以用来做电动机的长期过载保护。（热原理）
14、电源切断后，将直流电源接入电动机的定子绕组使电动机迅速停转的方法称为反接制动。（）
15、在许多顺序控制中，要求有一定的时间间隔，此时往往用接触器来实现。（时间继电
器）
16、変极调速是通过接触器触头来改变电动机绕组的接线方式，获得不同的电阻来达到调速目的。（磁极对数）
17、分析设备电气控制的依据是设备本身的基本结构、运行情况、加工工艺要求和对电力拖动自动控制的要求。（）
18、采用主令控制器控制的电路可以获得重载或轻载时的低速下降。（）
19、电气控制装置设计包括原理与框图设计两个方面。（原理与工艺）
20、电气控制线路的设计方法有经验设计法和逻辑设计法两种。经验设计法的特点是有固定设计程序和设计模式，灵活性大，主要靠经验进行。（无固定）
21、电流继电器根据用途可分为过电流继电器和欠电流继电器，它们为正常工作状态时（即电流为规定的正常值时）衔铁都是吸合的。（）
22、“RL6-100”是螺旋式熔断器，它可以用来对电动机进行短路保护。（）
23、固态继电器按输入与输出端之间的隔离分，有光电隔离和磁隔离两种。（）
24、変极调速是通过接触器触头来改变电动机绕组的接线方式，获得不同的极对数来达到调速目的。（）
25、自动空气开关又称断路器，其电磁脱扣机构作欠电压或零压保护用。( )
26、主令电器主要用来接通或分断主电路。( 控制 )
27、在自然环境下通断电路时，如果被通断电路的电流（电压）小于某一数值时，在触头间隙中就会产生电弧。(大于 )
28、晶体管时间继电器是利用电阻对电压变化的阻尼作用来实现延时的。
29、C650普通车床的主轴电动机停车时，由于加工工件转动惯量较大，采用能耗制动。( )
30、X62W卧式铣床的长工作台可做上下、前后、左右运动，但在同一时刻，只允许一个方向运动，因此，各运动方向之间应有可靠的联锁。( )
三、单项选择题
1、与中间继电器结构及原理相似的是（）
Ａ．电压继电器Ｂ．热继电器Ｃ．电流继电器Ｄ．交流接触器
2、接触器的文字符号是（）
Ａ．KM Ｂ．KS Ｃ．KV Ｄ．FR
3、在Z3040摇臂钻床的电气原理图中，位置开关SQ2动作表示摇臂（）
Ａ．基本夹紧Ｂ．完全夹紧
Ｃ．基本放松Ｄ．完全放松
4、在M7130平面磨床的电气原理图中，欠电流继电器KA动作表示（）
Ａ．电磁吸力小，不能吸持工件Ｂ．电磁吸力较大但不能吸持工件
Ｃ．电磁吸力大但吸持工件不可靠Ｄ．电磁吸力大且能吸持工件
5、按钮的文字符号是（）
Ａ．SA Ｂ．SQ Ｃ．SBＤ．KS
6、低压断路器的文字符号是（）
Ａ．QS Ｂ．QF Ｃ．QK Ｄ．QL
7、采用交流接触器、按钮等构成的鼠笼式异步电动机直接启动控制电路，在合上电源开关后，电动机启动、停止控制都正常，但转向反了，原因是（）
A．接触器线圈反相B．控制回路自锁触头有问题
C．引入电动机的电源相序错误D．电动机接法不符合铭牌
8、在笼型异步电动机的反接制动过程中，当电动机转速降至很低时，应立即切断电源，防止（）
A．损坏电机B．电动机反转C．电动机堵转D．电机失控
9、在接触器的铭牌上常见到AC3、AC4等字样，它们代表的代号是（）
Ａ．生产厂家Ｂ．使用类别Ｃ．国标Ｄ．电压级别
10、热继电器可以用来对电动机进行的保护是（）
Ａ．过电流Ｂ．欠电压Ｃ．长期过载Ｄ．短路
11、为避免衔铁振动，通常在铁心端面的槽内嵌入（）
Ａ．短路环Ｂ．双金属片Ｃ．线圈Ｄ．气囊
12、热继电器的文字符号是（）
Ａ．FJ Ｂ．FRＣ．FU Ｄ．FS
13、接近开关的文字符号是（）
A．SQ Ｂ．SA Ｃ．SJ Ｄ．SB
14、速度继电器的文字符号是（）
Ａ．KM Ｂ．KS Ｃ．KV Ｄ．KT
15、由接触器、按钮等构成的电动机可逆控制回路中，如漏接互锁环节，其后果是（）
A．电动机无法起动B．电动机只能点动
C．电源相间短路D．电机无法停止
16、由于电弧的存在，将导致电路的分断（）
A．时间加长B．时间缩短C．能力提高D．时间不变
17、在电动机的控制电路中，采用速度原则控制必用（）
A．时间继电器B．速度继电器C．电流继电器D．电压继电器
18、在接触器的铭牌上常见到AC3、AC4等字样，它们代表的代号是（）
A．生产厂家B．使用类别C．国标D．电压级别
19、由于热惯性的原因，热继电器不会受电动机短时过载冲击电流或短路电流的影响而瞬时动作，所以在使用热继电器作过载保护的同时，还必须设有（）
A．欠电压保护B．过电流保护C．短路保护D．温度保护
20、电动机的选择包括电动机的种类、结构形式、额定转速和（）
A．额定电压B．额定电流C．额定频率D．额定功率
21、与中间继电器结构及原理相似的是（）
Ａ．电压继电器Ｂ．热继电器Ｃ．电流继电器Ｄ．交流接触器
22、速度继电器的文字符号是（）
Ａ．KM Ｂ．KS Ｃ．KV Ｄ．FR
23、在Z3040摇臂钻床的电气原理图中，位置开关SQ3动作表示摇臂（）
Ａ．基本夹紧Ｂ．完全夹紧
Ｃ．基本放松Ｄ．完全放松
24、在M7130平面磨床的电气原理图中，欠电流继电器KA动作表示（）
Ａ．电磁吸力小，不能吸持工件Ｂ．电磁吸力较大但不能吸持工件
Ｃ．电磁吸力大但吸持工件不可靠Ｄ．电磁吸力大且能吸持工件
25、行程开关的文字符号是（）
Ａ．SA Ｂ．SQ Ｃ．SB Ｄ．SJ
26、低压断路器的文字符号是（）
Ａ．QS Ｂ．QF Ｃ．QK Ｄ．QL
27、采用交流接触器、按钮等构成的鼠笼式异步电动机直接启动控制电路，在合上电源开关后，电动机启动、停止控制都正常，但转向反了，原因是（）
A．接触器线圈反相B．控制回路自锁触头有问题
C．引入电动机的电源相序错误D．电动机接法不符合铭牌
28、在笼型异步电动机的反接制动过程中，当电动机转速降至很低时，应立即切断电源，防止（）
A．损坏电机B．电动机反转C．电动机堵转D．电机失控
29、在接触器的铭牌上常见到AC3、AC4等字样，它们代表的代号是（）
Ａ．生产厂家Ｂ．使用类别Ｃ．国标Ｄ．电压级别
30、干簧继电器是利用线圈内磁场来驱动（）动作的。
Ａ．继电器Ｂ．按钮Ｃ．接近开关Ｄ．熔断器
31、为避免衔铁振动，通常在铁心端面的槽内嵌入（）
Ａ．短路环Ｂ．双金属片Ｃ．线圈Ｄ．气囊
32、熔断器的文字符号是（）
Ａ．FJ Ｂ．FR Ｃ．FUＤ．FS
33、主令控制器的文字符号是（）
A．SQ Ｂ．SA Ｃ．SJ Ｄ．SB
34、速度继电器的文字符号是（）
Ａ．KM Ｂ．KS Ｃ．KV Ｄ．FR
35、由接触器、按钮等构成的电动机直接启动控制回路中，如漏接自锁环节，其后果是（）
A．电动机无法起动B．电动机只能点动
C．电动机起动正常，但无法停机D．电机无法停止
36、由于电弧的存在，将导致电路的分断（）
A．时间加长B．时间缩短C．能力提高D．时间不变
37、在电动机的控制电路中，采用时间原则控制必用（）
A．时间继电器B．速度继电器C．电流继电器D．电压继电器
38、在接触器的铭牌上常见到AC3、AC4等字样，它们代表的代号是（）
A．生产厂家B．使用类别C．国标D．电压级别
39、由于热惯性的原因，热继电器不会受电动机短时过载冲击电流或短路电流的影响而瞬时动作，所以在使用热继电器作过载保护的同时，还必须设有（）
A．欠电压保护B．过电流保护C．短路保护D．温度保护
40、电动机的选择包括电动机的种类、结构形式、额定转速和（）
A．额定电压B．额定电流C．额定频率D．额定功率
四、简答题
1、三相交流异步电动机降压起动的目的是什么？电气上常用的降压起动方法有几种？Y-Δ降压起动的特点是什么？
(1) 三相交流异步电动机降压起动的目的是降低启动电流。(2)电气上常用的降压起动方法一般有Y-Δ降压起动，电抗降压启动，自耦变压器降压启动，电阻降压启动等。(3)Y-Δ降压起动的特点是Y-Δ降压起动方法虽然简单有效，但只能将启动电流和启动转矩降到1/3，起动转矩既小又不可调，只适于空载轻载起动，且正常运行时为Δ接的电机。电机功率也有限制，一般为132KW 以下。
2、试分析工作台自动往返的控制电路从正传起动（KM1得电）到自动返回的工作过程，并说明SQ1、SQ2、SQ
3、SQ4的作用。

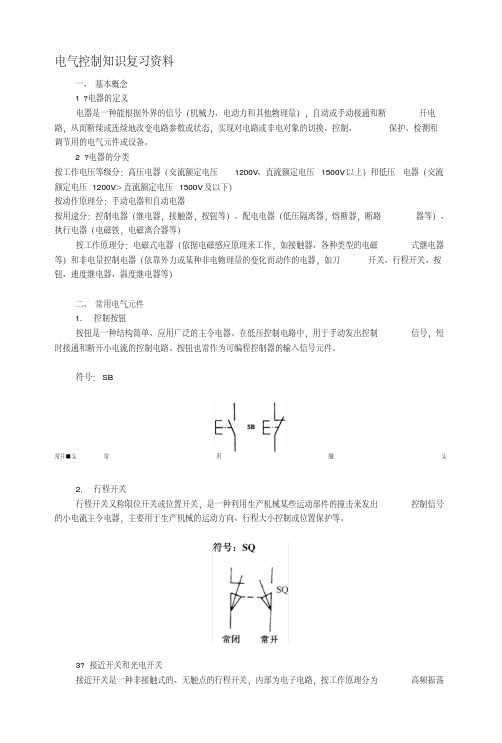

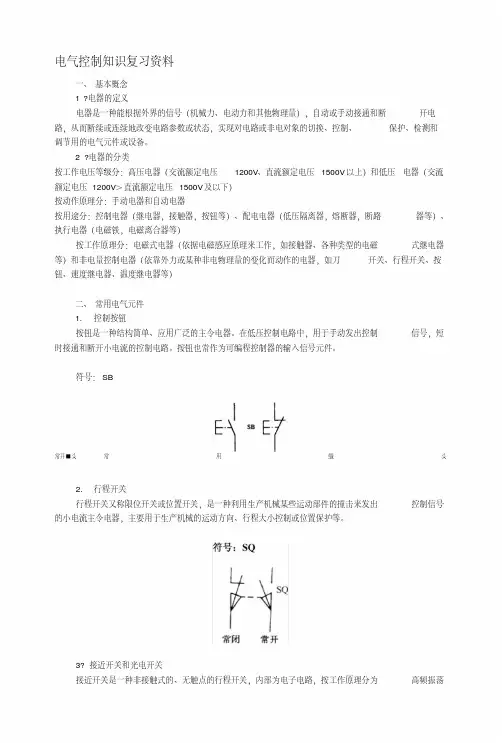

3、熟悉常用电器的图形文字符号，并写出电器名称。
4、什么是接近开关？它有什么特点？
5、试述C650普通车床主轴电动机的控制特点及电路中时间继电器KT的作用。
6、什么是低压电器？请问：型号CJ20-10、JR16-20/3、RL6、HK2-60/2分别是何种电器？
7、Z3040摇臂钻床的电气控制电路中，升降电动机设置了哪些联锁与保护？
8、熟悉凸轮控制器的圆柱表面展开图，并根据图回答下列问题：
1)凸轮控制器左右各有几个工作位置？有几对触点？5 12
2)手柄在零位时有哪几对触点闭合接通？手柄板到左3档时又有几对触点闭合接通？
1、2、7三对触点接通。。。。三档时有5对触点接通
3)凸轮控制器由哪几对触点控制电动机的正反转？又有哪几对触点串入或切除电动机转子不对称电阻？正反转：3、4、5、6。。。。。。。。。串入或切除电动机转子不对称电阻：8、9、10、11、12
9、三相交流异步电动机制动的目的是什么？常用的电气制动方法有哪些？在采用能耗制动停车时，应采取什么措施？满足生产机械的工艺要求，提高生产效率，准确停车，快速停车// 方法：能耗制动、反接制动// 应采取在制动结束时必须及时切除直流电源
10、一由磁力控制器控制的提升机构，其机械特性如图7=10所示。问：
1）提升时手柄有几个档位，有几级稳定速度？6 5
2）J、下1、下2电动机工作于什么状态？用于提升机构的什么情况？倒拉反转制动下放重物
3）下3、下4、下5电动机工作于什么状态？用于提升机构的什么情况？反向电动空构或者轻载下降
11、试述T68卧式镗床主轴与进给电动机M1的高、低速电气控制。
12、热继电器能否作短路保护？为什么？
热继电器一般不作为短路保护，因为他的原理是金属过热产生形变，从而断开控制回路。而发生短路现象时，电流瞬间相当的大，金属片还来不及形变，短路造成的破坏就已经发生了。短路保护一般用空气断路器或熔断器来实现。
13、熟悉Z3040型摇臂钻床电气控制电路，并回答下列问题：
1）时间继电器KT与电磁阀YA在什么时候动作，YA动作时间比KT长还是短？
2）YA设么时候不动作？
13、T68镗床的主轴采用Δ-YY双速电动机拖动，以扩大调速范围，主电路及主电动机定子绕组接线端子标号如下图，请回答：
（1）主电路中五个接触器各自的作用；
（2）对照电动机定子绕组接线图的短钮将其标在电动机上。
14、电动机点动控制与连续运转控制在电气控制电路上有何不同？请画出一种既能实现点动又能实现连续运转的控制电路。
五、分析、改错或简化：P228-229
六、设计题：P135、151、176
