美国信息技术协会（Information Technology Association of America ITAA）对系统集成（System Integration）的定义是：根据一个复杂的信息系统或子系统的要求，把多种产品和技术验明，并连入一个完整的解决方案的过程。系统集成是指在系统工程科学方法的指导下，根据用户需求，优选各种技术和产品，将各个分离的子系统连接成为一个完整、可靠、经济和有效的整体，并使之能彼此协调工作，发挥整体效益，达到整体性能最优。
系统集成的分类
3类：软件集成、硬件集成、网络系统集成
软件集成是指为某特定的应用环境架构的工作平台，是为某一特定应用环境提供要解决问题的架构软件的相互接口，为提高工作效率而创造的软件环境。
硬件集成是指使用硬件设备把各个子系统连接起来，以达到或超过系统设计的性能技术指标。
网络系统集成是指根据应用的需要，将硬件设备、网络基础设施、网络设备、网络系统软件、网络基础服务系统、应用软件等组织成为一体，使之成为能够满足设备目标并具有优良性能价格比的计算机网络系统的过程。
并发用户数需求分析
并发用户数及测试
并发用户数的支持量多少，决定了相应系统的可用性和可扩展性。
用户并发数的推算方法：
平均并发用户数=平均登录用户数×（平均登录时间/考查总时间）
并发用户峰值数=平均并发用户数+3×√并发用户数
例如有一个服务器有3000用户，每天平均登录的用户数为800，平均登录时间4小时，每天开放的时间8小时。
平均并发用户数= 800×4/8=400
并发用户峰值数=400+3×√400
并发性能测试的过程是一个负载测试和压力测试的过程，即逐渐增加负载，直到系统瓶颈或者不能接收的性能点，通过综合分析交易执行指标和资源监控指标来确定系统并发性能的过程。
数据备份是指从在线状态将数据分离存储到媒体的过程。从目的上讲，这些技术的目的都是为了消除或者减弱意外事件给系统数据带来的影响，但其侧重的方向不同，实现手段和产生的效果也不相同。
容错的目的是为了保证系统的高可用性。也就是说，当意外发生时，系统所提供的服务和功能不会因此而中断。对数据而言，容错技术是保护服务器系统的在线状态，不会因为单点故障而引起停机，保证数据可以随时被访问。备份的目的将整个系统的数据或状态保存下来，这种方式不仅可以挽回硬件设备损坏带来的损失，也可以挽回系统错误和人为恶意破坏的损失。
1．星型拓扑结构
星型结构主要优缺点
优点：①网络传输数据快
②成本低
③节点扩展方便
④维护容易
缺点：①核心交换机工作负荷重
②网络布线较复杂
③广播传输，影响网络性能
2.环型拓扑结构
应用场合SONET/SDH
环型结构的主要优缺点
优点：①网络路径选择和网络组建简单
②成本低
缺点：①传输速度慢
②连接用户数非常少
③传输效率低
④扩展性能差
⑤维护困难
3.总线型拓扑结构
令牌总线的主要优缺点
优点：①网络结构简单，易于布线
②扩展较容易
③维护容易
缺点：①传输速率低
②故障诊断困难
③故障隔离比较困难令牌总线结构局域网
④网络效率和传输性能不高
⑤难以实现大规模扩展
4.树型拓扑结构
优点：（1）扩展性能好
（2）易于网络维护
5.混合型网络结构
混合型拓扑结构的主要特点
①应用广泛
②扩展灵活
③性能差
④较难维护
IP地址整体规划
1．普通网络地址分类
（1）A类地址。
（2）B类地址。
（3）C类地址。
（4）D类地址。
（5）E类地址。
2．一些特殊的IP地址
（1）IP地址127.0.0.1：本地回环（loopback）测试地址
（2）广播地址：255.255.255.255
（3）IP地址0.0.0.0：代表任何网络
（4）网络号全为0：代表本网络或本网段
（5）网络号全为1：代表所有的网络
（6）主机位全为0：代表某个网段的任何主机地址
（7）主机位全为1：代表该网段的所有主机
3．私有IP地址（private IP address）
为节约IP地址空间，并增加安全性，保留一些IP地址段作为私网IP，不会在公网上出现。处于私有IP地址的网络称为内网或私网，与外部公网进行通信必须通过网络地址翻译（NAT）。
下面是一些私有地址的范围：
（1）A类地址中：10.0.0.0～10.255.255.255.255
（2）B类地址中：172.16.0.0～172.31.255.255
（3）C类地址中：192.168.0.0～192.168.255.255

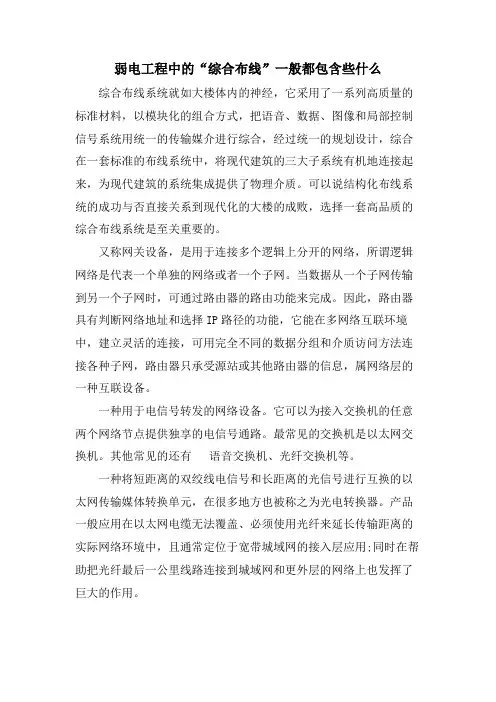

综合布线的优点
1．兼容性2．开放性3．灵活性4．可靠性5．先进性6．经济性
综合布线系统构成
1.工作区子系统
2.配线子系统
3.干线子系统
4.设备间子系统
5.管理子系统
6.建筑群子系统
传输介质与传输特性
绞线分类
双绞线电缆按其结构是否有金属屏蔽层，可分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两大类，其中STP外面由一层金属材料包裹，以减小辐射，防止信息被窃听，同时具有较高的数据传输速率，但价格较高，安装也比较复杂；UTP为无金属屏蔽材料，只有一层绝缘胶皮包裹，价格相对便宜，组网灵活。除某些特殊场合（如受电磁辐射严重、对传输质量要求较高等）在布线中使用STP外，一般情况下都采用UTP。
同轴电缆
是早期构建的总线拓扑结构计算机网络多数采用的传输介质。同轴电缆是由一根空心的外圆柱导体（铜网）和一根位于中心轴线的内导线（电缆铜芯）组成，并且内导线和圆柱导体及圆柱导体和外界之间都是用绝缘材料隔开。电磁场封闭在内外导体之间，故辐射损耗小，受外界干扰影响小。常用于传送多路电话和闭路电视等。同轴电缆外部设有密闭的金属或塑料护套，以保护缆芯免遭外界侵害和损伤。同时它具有寿命长、容量大、传输稳定、外界干扰小、维护方便等特点。
光纤
很高的数据速率、极宽的频带、低误码率和低延迟，传输不受电磁干扰，不可能被窃听，因为安全保密性好。重量轻、体积小、铺设容易。
校园网设计的步骤：
（1）进行需求分析。根据学校的性质、特点和目标，对学校的信息化环境进行准确的描述，明确系统建设的需求和条件。
（2）在应用需求分析的基础上，确定学校网络架构类型，网络拓扑结构和功能，确定系统建设的具体目标，包括网络设施、站点设置、开发应用和管理等方面的目标。
（3）根据应用需求、建设目标和学校主要建筑分布特点，进行具体的系统分析和设计，从整体细化到局部。
（4）制定在技术选型、布线设计、设备选择、软件配置等方面的标准和要求。
（5）规划安排校园网建设的实施步骤，进行具体布线施工。
