冷水机组调试维护手册
（风冷模块）
目录
机组介绍............................................ ........... . (3)
电控箱示意图..................................................... .4机组调试工具准备............................................ .. .5调试前检查............................................ ........ . (5)
机组检查............................................ ........ .... . 5水系统检查............................................ ........ . (6)
电系统检查............................................ ........ . (7)
调试过程............................................ ........... .. (7)
水系统调试............................................ ........ . (7)
收操器、信号线连线......................................... (8)
水泵调试............................................ ........... (8)
靶式流量开关调试............................................ (9)
正式开机调试............................................ . (10)
准备工作............................................ ........... (10)
开机步骤............................................ ........... . ..11观察记录............................................ ........... . ..12室内末端调试............................................ ....... (12)
故障问题分析处理............................................ . (13)
维护保养............................................ ........... . (14)
机组简介：
风冷模块式冷（热）水机组是我公司为宾馆、医院、影剧院、体育馆、娱乐中心、商业大厦、写字楼、工矿企业等场所开发设计的中央空调产品，它可安装于屋顶或室外庭院，不需专用机房和冷却塔。采用高效换热器+双热力膨胀阀技术，制冷制热分开控制，控制更精确，高效节能(实测COP可达3.5)，低噪音:采用优质低噪音涡旋压机，并配以多种措施进行强力降噪，噪音比其它同类产品低2-3分贝,采用微电脑控制器,具有远程网络通讯、控制功能外形尺寸小，节省空间多种保护功能，具有高度的可靠性和优良的可控性。
1.机组铭牌——位于机组主机右侧板的左下角。
2.系统部件——包括蒸发器，冷凝器，压缩机，节流装置，控制系统等。
3.型号命名法
L A C R F XX
机组名义制冷量（单位：KW）
冷凝器冷却方式为风冷式
热泵型，如为单冷型则省略
压缩机压缩方式为涡旋式
压缩机型式为全封闭式
凌顿冷水机组缩写
注：KM1：A系统压缩机接触器
KM2：A 系统风机接触器 KM3：B 系统压缩机接触器 KM4：B 系统风机接触器
机组调试工具准备：
万用表、测电笔、螺丝刀、电工钳、温度计、风速仪 电流钳形表等
调试前检查：
一.机组检查
1.机组正常平衡压力为1Mpa 左右,检查高、低压力表，若高、低压力表显示压力过低或为零则机组缺氟或全部泄露。
2.检查电控箱内的接线端子是否松动，对所有接线端子统一紧固一遍。
3.检查机组地址设定是否正确。

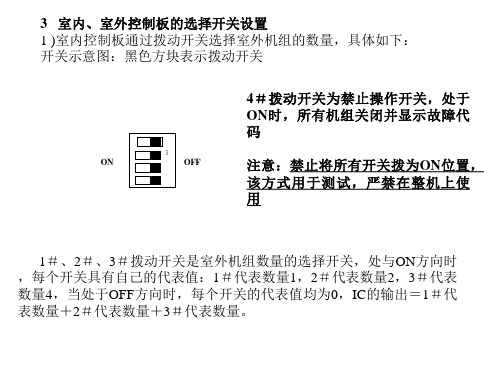

地址码设定：
模块 主机 辅1 辅2 辅3 辅4 辅5 辅6 辅7 短接
无
1
2
1+2
4
1+4
2+4
1+2+4
地址码
4.检查机组基础是否水平牢固，承重可靠，机组与基础之间应加减震垫，减震措施良好。根据机组实际安装的高度，应考虑避雷。
1.软连接
2.温度计
3.压力表
4.水泵
5.截止阀
6.电子水处理仪
7.过滤器
8.靶式流量开关
9.放水阀 10.止逆阀
11. 排气阀
2.水系统确认事项：
(1)机组与机组，机组与外管路，水泵两端与管路之间采用防震软接头连
接。
(2)机组与机组之间确保留有40cm以上的维修空间，不能直接连接在一
起。
(3)水泵流量扬程、水处理仪流量等是否符合系统要求。
(4)水泵或水处理仪之前必须装有过滤器。
(5)机组总进、出水口安装温度计和压力表。
(6)机组出水口装有靶式流量开关、放水阀。
(7)膨胀水箱应安装在高于系统最高处1~1.5米处；水箱容量约为整个系
统
容量的1/10；排气阀应安装在系统最高处与膨胀水箱之间；冷冻水管路和膨胀水箱应作保温处理。
风冷模块机组功能说明书 1.0概述 DFSS-5MK控制器适用于水源冷（热）水机组，可以控制单台或6压缩机，控制器由室外主板和室内线控器组成，并有风盘联动接口。 2.0主要技术参数 2.1使用条件 运行电压：AC220V±10％；运行环境温度：-20～+55℃；储存温度：-35～+85℃；湿度要求：0～95％RH 2.2温度控制精度：1℃ 2.3控制器符合 □GB4706．1-1988《家用和类似用途电器的安全第一部分：通用要求》 □GB4706．32-1996《家用和类似用途电器的安全热泵﹑空调器和除湿机的特殊要求》 □GB18430．1-2001《蒸汽压缩机循环冷水（热泵）机组工商业用和类似用途的冷水（热泵）机组》 □GB18430．2-2001《蒸汽压缩机循环冷水（热泵）机组户用和类似用途的冷水（热泵）机组》 □抗干扰度符合GB4343．2-1999 □印刷电路板符合GB4588．1和GB4588．2的规定 3.0控制器功能 制冷运行 制热运行 可显示回水温度及设置温度，具有查询功能 掉电自动记忆各种参数 压缩机均衡运行及分时启动 三相缺相，逆相保护 具有完善的保护功能及显示 具有风盘联动接口 选用摩托罗拉高性能芯片,抗干扰性能达到最好 具有定时开关机功能 4.0面板操作 室内线控器面板如图一
按“运转/停止”键，机组开机，指示灯亮； 再按“运转/停止”键，机组关闭，指示灯灭。 开机，关机均存储数据。 4.2.模式转换 按“模式”键，选择所需的模式,“制冷”“制热”模式 “制冷”模式显示雪花符号 “制热”模式显示太阳符号 (默认在关机状态下才可转换模式) 4.3.定时开关机 设置〖b7〗设置为0时是组合定时（设置请参阅下面设置章节） 开机状态下，按“定时”键，定时关机； 关机状态下，按“定时”键，定时开机； 按“定时”键后，小时时间闪显； 按“时间▽△”键，调整小时定时时间 再按“定时”键后，分钟时间闪显； 按“时间▽△”键，调整分钟定时时间 再按“定时”键，定时设定完成 再按“定时”键，则取消定时 设置〖b7〗设置为1时是循环定时 按“定时”键后，小时时间闪显，开始设定定时开时间； 按“时间▽△”键，调整小时定时开时间 再按“定时”键后，分钟时间闪显； 按“时间▽△”键，调整分钟定时开时间 再按“定时”键，小时时间闪显，定时开时间设定完毕，开始设定定时关时间； 按“时间▽△”键，调整小时定时关时间 再按“定时”键后，分钟时间闪显； 按“时间▽△”键，调整分钟定时关时间 按“定时”键，定时关时间设定完成 4.4.时钟设定 按住“定时”键5秒键后，小时时间闪显，进入时钟设定状态； 按“时间▽△”键，调整小时时钟 再按“定时”键后，分钟时间闪显； 按“时间▽△”键，调整分钟时钟 再按“定时”键，时钟设定完成 4.5.查询 循环定时（〖b7〗设置为1）时，按“查询”键可显示实时时间。 按“查询”键，进入参数查询状态，再按“时间▽△”键可查询d1 d2 d3 d4 d5 E1 E2 E3 E4 E5 E6 E7 E8的参数，再按“查询”键退出查询状态。 注：按“时间▽△”键可查询 d1内出水温度d2内回水温度,d3室外空气温度,d4外出水温度4,d5外回水温度 E1（主模块）历史故障，E2（2#模块）历史故障，----- E8（8#模块）历史故障 4.6.参数设置 用户级参数设置( 设置温度设置) 按“设置”键进入用户级温度设置，显示“P1”及参数,接着按“温度▽△”键可设定P1(制冷 设置温度)的参数 再按“时间▽△”键，则显示“P2”及参数,接着按“温度▽△”键可设定P2(制热设置温度)
. . . . 风冷模块机组功能说明书 1.0概述 DFSS-5MK控制器适用于水源冷（热）水机组，可以控制单台或6压缩机，控制器由室外主板和室线控器组成，并有风盘联动接口。 2.0主要技术参数 2.1使用条件 运行电压：AC220V±10％；运行环境温度：-20～+55℃；储存温度：-35～+85℃；湿度要求：0～95％RH 2.2温度控制精度：1℃ 2.3控制器符合 □GB4706．1-1988《家用和类似用途电器的安全第一部分：通用要求》 □GB4706．32-1996《家用和类似用途电器的安全热泵﹑空调器和除湿机的特殊要求》 □GB18430．1-2001《蒸汽压缩机循环冷水（热泵）机组工商业用和类似用途的冷水（热泵）机组》 □GB18430．2-2001《蒸汽压缩机循环冷水（热泵）机组户用和类似用途的冷水（热泵）机组》 □抗干扰度符合GB4343．2-1999 □印刷电路板符合GB4588．1和GB4588．2的规定 3.0控制器功能 制冷运行 制热运行 可显示回水温度及设置温度，具有查询功能 掉电自动记忆各种参数 压缩机均衡运行及分时启动 三相缺相，逆相保护 具有完善的保护功能及显示 具有风盘联动接口 选用摩托罗拉高性能芯片,抗干扰性能达到最好 具有定时开关机功能 4.0面板操作 室线控器面板如图一
4.1.开关机 按“运转/停止”键，机组开机，指示灯亮； 再按“运转/停止”键，机组关闭，指示灯灭。 开机，关机均存储数据。 4.2.模式转换 按“模式”键，选择所需的模式,“制冷”“制热”模式 “制冷”模式显示雪花符号 “制热”模式显示太阳符号 (默认在关机状态下才可转换模式) 4.3.定时开关机 设置〖b7〗设置为0时是组合定时（设置请参阅下面设置章节） 开机状态下，按“定时”键，定时关机； 关机状态下，按“定时”键，定时开机； 按“定时”键后，小时时间闪显； 按“时间▽△”键，调整小时定时时间 再按“定时”键后，分钟时间闪显； 按“时间▽△”键，调整分钟定时时间 再按“定时”键，定时设定完成 再按“定时”键，则取消定时 设置〖b7〗设置为1时是循环定时 按“定时”键后，小时时间闪显，开始设定定时开时间； 按“时间▽△”键，调整小时定时开时间 再按“定时”键后，分钟时间闪显； 按“时间▽△”键，调整分钟定时开时间 再按“定时”键，小时时间闪显，定时开时间设定完毕，开始设定定时关时间； 按“时间▽△”键，调整小时定时关时间 再按“定时”键后，分钟时间闪显； 按“时间▽△”键，调整分钟定时关时间 按“定时”键，定时关时间设定完成 4.4.时钟设定 按住“定时”键5秒键后，小时时间闪显，进入时钟设定状态；
