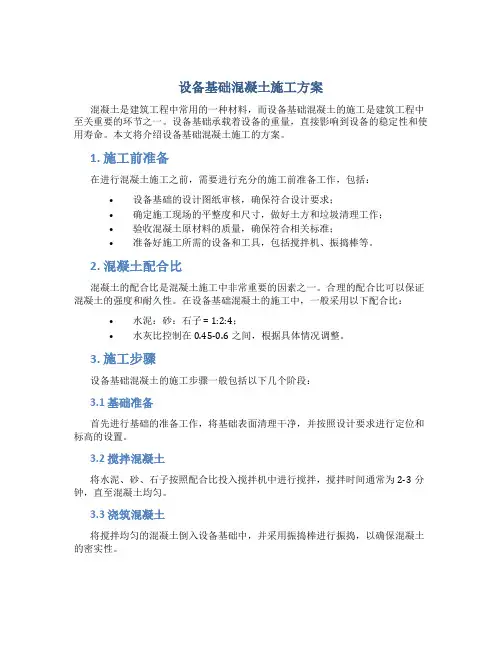

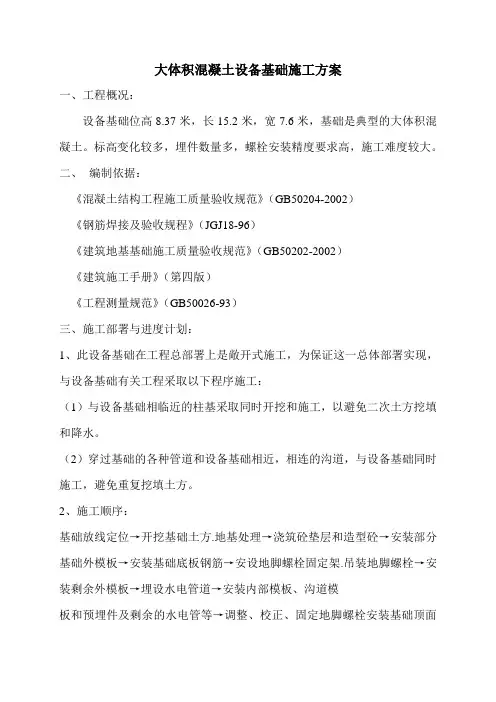

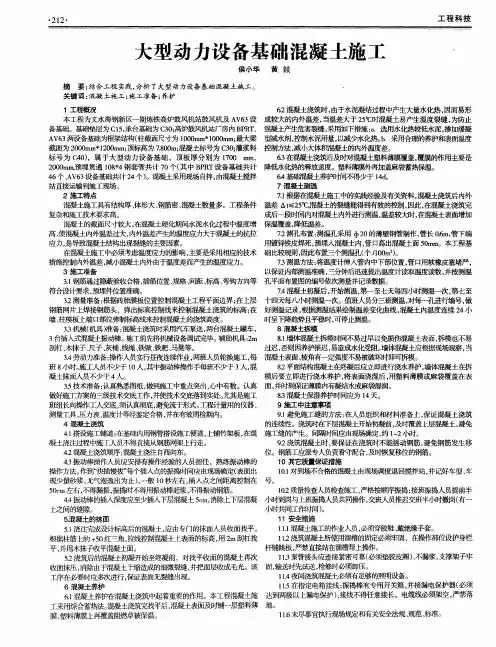

大型设备基础混凝土施工
大型设备基础是工业建筑施工主导工程之一，混凝土浇筑的特点是：结构造型复杂，尺寸和混凝土工程量庞大，内部设有大量的各种管沟、孔洞、埋设件，种类、数量众多。螺栓固定精度要求高，钢筋布置密集，混凝土浇筑困难，质量要求严。本工艺标准适用于工业建筑大、中型设备基础混激土浇筑工程。
一、施工操作工艺
1、大型设备基础浇灌混凝土的运输浇灌方法常用的有：（1）搭设满堂红脚手架，用手推车运输浇灌；（2）用起重机吊振动吊斗浇灌；（3）用天车吊振动吊斗浇灌；（4）用1t机动翻斗车运输、浇灌；（5）用混凝土泵车配混凝土搅拌车运输浇灌；（6）用固定式混凝土输送泵浇灌。
2、大型设备基础一般要求一次连续饶筑完成。由于大型设备基础体积大，水泥水化热高，积聚内部热量不易散发，温度峰值常在45～55℃，而表面散热较快，使内外产生较大温差，受混凝土自约束，易使基础产生表面温度裂缝；在混凝土降温阶段，混凝土逐渐冷却，加上混凝土本身的收缩，当受到外部基岩或厚大混凝土垫层的约束，亦会产生裂缝，有的贯穿整个截面。因而在大体积设备基础浇灌时，应采取降低水泥水化热温度、混凝土浇灌入模温度、减少地基约束、加强温差控制以及提高混凝土的极限拉伸强度等措施以控制裂缝的出现。
3、常用防裂技术措施有：（1）选用中低热矿渣水泥、火山灰质
设备吊装专项施工方案 一、编制依据 1 、******设备及电气安装工程施工图纸及有关技术文件 2 、本工程所采用的施工技术规范及标准 施工图纸设计要求及现场实况。 《大型设备吊装施工工艺》SH/T3515-2003 《起重吊装手册》人民交通出版社。 《起重吊运指挥信号》GB5082-85 3 、我公司编制并实施的符合ISO-9001标准的《管理手册》 4 、我公司类似工程的施工经验 5 、50t液压吊车（QY50）吊车性能表 6 、施工现场条件 二、工程概况 1 、***泵站设备及电气安装工程共有42台静设备需要吊装。根据甲方要求及设备到货安排，施工日期为：2012年3月25日—2012年4月25日。设备重量分布情况：重量在10t以上的设备有18台，重量在3t~10t的设备有24台。 2、设备型式分布情况：均为立式设备。 3 、设备单元分布情况：泵16台、电动机16台、变压器4台、箱式变电站4台、电动单梁式起重机2台。 4、泵类及电动机类设备都是重量重就位在框架内，还有部分设备就位高度高且为框架上面，吊装存在一定的难度。
5 、为了确保大型设备的顺利吊装就位，需要对土建施工提出一些要求，例如，为了确保大型吊车的就位，就必须要求土建对设备吊装周围的一些设备基础暂缓施工，待大型设备就位后再施工。有些在钢结构框架里的大型设备吊装前必须将妨碍吊装的钢结构进行预留，待设备吊装就位后，再行安装该部分钢结构。 6 、设备吊装，尤其是大型设备吊装，安全工作极为重要。吊装工作量大，吊装难度大，吊装安全要求高是本工程设备吊装的三大特点，同时也是整个工程施工的重点和难点，应在施工中引起我们的高度重视，选取最佳最安全的吊装方案，投入最精良的吊装机械，抽调优秀的具有丰富经验的吊装工程师和起重工人，参加本工程的设备吊装。与此同时，我们要精心组织，精心指挥，精心施工，确保每台设备都万无一失，完好无损地吊装就位。 三、实物工程量 本工程需吊装42台静设备，设备详细情况见表1（大型设备一览表）。
#####高炉工程 施工方案 编制： ## 批准： ## 编制日期;##
目录 1.编制依据 2.工程概况 3.施工部署及施工准备 4.施工工艺 5.施工技术措施 6.质量要求 7.安全文明施工及成品保护措施 8.施工进度计划 9.附图及附表 1编制依据 1.1高炉基础施工图。 1.2现行技术标准、规范、规程。 1.3本公司的资源情况及现场的实际情况 1.4本单位施工生产中总结、验证的施工方法 1.5已建成同类工程的施工经验。 2工程概况及特点 2.4工程概况:***********************************高炉基础基底标高-4.5 米，基础顶面标高 3.35米；由四部分组成，其中第一部分为长方体平面尺寸33.4×33.4米，高2.9米，第二部分为梯形体下平面尺寸33.4×33.4米，上平面尺寸17.6×17.6米，高1.2米，第三部分为长方体平面尺寸17.6×17.6米，高1.4米，第四部分为圆柱体直径10.6米，2.35米。基础下设100mm混凝土垫
层，混凝土垫层强度等级C15。 工程设计高炉基础混凝土强度等级为C25，混凝土总量4738m3，其中上部1.35m范围采用C25耐热混凝土，耐热温度350℃，耐热混凝土量122m3；基 双向。 目前，仅到高炉基础施工图，本方案为高炉基础部分施工方案。 2.5工程特点： 2.5.1 高炉基础混凝土工程量大，整体性要求高，中间不得留设施工缝。 2.5.2 高炉基础上部1.35米范围为C25耐热混凝土，耐热温度350℃，耐热混凝土工程量122m3。 2.5.3 基础施工按大体积混凝土组织施工。 3施工布署及施工准备 3. 1本工程施工由###################################################施工,下设施工安全部、技术质量部、物资供应部、计划经营部、办公室等职能部门。在华冶公司的统一领导下，严格按照公司质量程序文件指导施工，严格按项目法进行组织管理，确保工程符合合同要求，并按期交付使用。 项目部组织机构图详见附表1示。 3.1技术准备 3.1.1各岗位管理人员认真学习相关规范和图纸； 3.1.2技术部编制大体积混凝土方案； 3.1.3召开技术交底会议，就大体积混凝土施工技术要求对工长交底，使其施工前作好充分准备。
工艺流程：作业准备→砼运输→砼浇筑→拆模、砼养护 1、砼运输：保持运输均衡，考虑商砼站较近且浇筑方便，确定初凝时间6小时，终凝时间8小时，如果出现异常情况造成不能在初凝前完成入模振捣成型，则必须退砼，不得违规使用。保证混凝土从搅拌机卸出后到浇筑完毕并且上层混凝土覆盖振捣完的时间，不超过初凝时间。 2、砼离析：砼在运输后出现离析，必须进行二次搅拌。当坍落度损失后不能满足施工要求时应加入原水灰比的水泥砂浆或二次掺加减水剂进行搅拌，事先经试验室验证可行，严禁直接加水。 3、砼浇筑： 1）、连续浇筑不分层，设置溜槽下砼，浇筑前对垫层及帮模浇水润湿，以湿润无明水为宜。 2）、振捣：插入式振捣器振捣密实，快插慢拔，插点均匀排列，逐点移动，顺序进行，不得遗漏，要求振捣棒移动间距不大于400mm，振捣持续时间应使砼表面全部泛浆、无气泡、不下沉为止。到设计标高后振捣完毕用木杠刮平，待混凝土收水时，木抹子压实、搓平，至少压三遍，将表面裂纹压回，使表面密实平整，用2m靠尺检查平整。 3）、砼养护：砼浇筑完成后12h内应立即进行养护，应使用草帘子或麻包片覆盖表面，在其上洇水保持砼表面润湿。不但可以节约用水并防止溢流进地基土内，还能确保砼在持续润湿状态下养护。养护时间不少于7d。 4）、雨期施工：选择无雨天气进行。浇筑过程中遇中雨以上天
气马上停止施工，已施部位合理留好水平施工缝（不得留垂直施工缝），并用塑料布覆盖防雨，小雨天气连续作业必须确保及时覆盖。浇筑后未完成压面或已压面但尚未硬化到足以抵抗雨水冲刷的程度前则必须覆盖防雨并保证及时搓平压面且不受雨水入侵冲刷影响。 5）、施工缝处理：施工缝处须待已浇筑混凝土的抗压强度不小于时，才允许继续接槎浇筑。在继续浇筑混凝土前，水平施工缝应全部剔除软弱层及浮浆到露出石子。并用水冲洗干净后先浇50~100mm同混凝土配比无石子砂浆一层，然后继续浇筑混凝土，应细致操作振实，以使新旧混凝土紧密结合。
3.2.10电气设备安装及调试 3.2.10.1概述 1、工作内容 沿河照明供配电设计。电气工程内容包括：配电箱、电缆、照明器材和接地材料等全部电气设备材料的采购、订货、验收、催货、提货、运输、卸货、仓储保管、安装、电缆敷设、调（测）试及交付运行等工作。 2、主要工程量 主要工程量 3、引用标准 （1）《电气装置安装工程电气交接试验标准》（GB 50150—2006）（2016）； （2）《电气装置安装工程电缆线路施工及验收规范》（GB 50168—2006）； （3）《电气装置安装工程接地装置施工及验收规范》（GB 50169—2006）； （4）《电气装置安装工程盘柜及二次回路接线施工及验收规范》（GB 50171—2006）； （5）《电气装置安装工程低压电器施工及验收规范》（GB 50254—2014）； （6）《电气装置安装工程电气设备交接试验标准》（GB 50150—2006）（2016）； （7）《低压成套开关设备和控制设备第1部分：总则》（GB7251.1—2013）； （8）《低压成套开关设备和电控设备基本试验方法》（GB/T 10233—2016）；
（9）《电力工程电缆设计规范》（GB50217—2007）； （10）《建筑照明设计规范》（GB50034—2013）； （11）《民用建筑电气设计规范》（JGJ16—2008）； （12）北京地区电气安装规程； （13）与工程有关的其它最新版本的有关设计标准、规程、规范。 电气产品应适应北京地区的环境条件，各项指标不低于国标和IEC的现行技术规范、标准。如遇到标准之间有矛盾时，应采用规范中规定最严格的标准。 3.2.10.3照明配电箱 （1）技术参数 主要技术参数如下： 额定频率：50Hz； 额定电压：380V； 额定绝缘电压：500V； 结构型式参照XRM、XLW型或JX（G）型； 室外照明配电箱防护等级：IP55； 室外照明配电箱控制方式：现地手动控制、远程集中控制。 （2）测试试验 配电箱出厂前应根据规程的要求进行出厂试验，试验记录数据需提供发包人备案。 配电箱应进行下列现场检查和试验： 外观检查； 出厂证件及技术资料应齐全； 五防装置齐全，动作灵活可靠； 电气组件质量良好，型号规格符合设计施工图纸要求，安装位置正确，固定牢固；配线应整齐、清晰、美观； 绝缘电阻测量；绝缘电阻值不小于1MΩ； 箱（柜）的安装和回路名称（编号），组件整定和动作情况符合设计施工图纸要求，线圈及接地端子温度不超过规定。 落地安装，基础满足室外进出缆线要求。
第七章主要施工方法 第一节基础工程施工 基础施工前必须按《建筑场地墓坑探查与处理现行规程》进行探查处理。如果遇到异常情况或与地质勘查报告不符时，应与建设单位、设计院商定处理方案。 1) 施工工序 场地平整→测量放线→定位→（由西向东)土方机械大开挖→运输→边坡加固→清理基坑→问题坑处理→验槽→黄土、灰土过筛→填筑→压实→验收。 2)土方机械的选用 3) 土方工程 土方大开挖时,将采取有效措施，充分保证土体边坡、围墙、周围建筑及其公用设施的稳定和施工人员的安全本工程采用机械化 施工方法,以加快施工进度,降低工程成本。地基采用强夯,基坑土方以机械打开挖为主,开挖宽度；沿基础轴线外放3.0米;深度：基层标高-2.30米，开挖至地基底标高以上3０0─500mm后，用装载机作出入口坡道，底部人工修理、清底。为保证基础回填土的施工质量，将坡道设置在基坑以外。
４）土方填筑与压实 为了保证土方工程在强度和稳定性方面的要求，必须正确选择土的种类和填筑方法。 要求:含有大量的有机物的土、液化状态的泥、含水量大的粘土、粉状砂质粘土、混杂土等不能作填土之用。填方施工应接近水平地层填土、压实。并尽量用同类土填筑，填土密实度，土的实际干容重用“环刀法”测定。灰土垫层施工时, 应严格按照《建筑地基处理技术规范》(JGＪ79-9１)施工。根据场地的具体情况，结合施工图中的要求，土方开挖至设计标高后，立即进行问题坑的处理。基坑用3：7灰土回填,垫层厚度为0.５米，至-2.３米处，上置钢筋砼筏板基础。分段、分层施工时，铺填厚度在200 ─ 30０ＭM 之间，上下两层的接缝距离不得小于500MM，接缝处应夯压密实，灰土拌和均匀并于当日铺填夯实，同时做最佳含水率、最大干容重试验。回填素土的压实系数不得小于0．93，回填灰土的压实系数不得小于０.９5,灰土比例必须严格计量，拌和均匀后，分层分段碾压夯实。 基础施工完毕应及时清理基坑,并用素土分层回填夯实至室内设计标高，同时邀请有关部门进行基础工程的验收，合格后在施工上部结构。第二节混凝土工程 钢筋砼工程包括：模板工程、钢筋工程、砼工程三大工种,施工生产中必须密切配合,统筹安排，合理组织,确保构件的施工质量。 １）施工工序: 制作模板→安装模板→安装钢筋骨架→拌制砼→浇捣砼→养护砼
电气设备安装施工工艺 1、本工艺标准适使用于**************电气设备安装工程。 2、施工准备 2.1 设备、材料要求：2.1.1 各电气设备及镀锌钢管、电线、电缆等部件的规格、数量、质量应符合设计要求，各种开关应动作灵活可靠；控制柜、应有出厂合格证。 2.1.2 槽钢、角钢无锈蚀，膨胀螺栓、螺丝、电焊条等的规格、性能应符合图纸及使用要求。 2.2 主要机具：电焊机及电焊工具、线坠、钢板尺、扳手、钢锯、卷尺、防护面罩、电锤、剥线钳、螺丝刀、克丝甜、压接钳、电工刀、手电钻。煨管器、液压煨管器、压力案子、套丝板、电炉、锡锅、锡勺、梯子、万用表、兆欧表、放线架、放线车。 2.3 作业条件： 2.3.1电线管、保护管配管工程和电缆桥架安装工程配合土建工程施工完毕并检验合格。 2.3.2设备安装完毕。 2.3.3全部电气设备及用电设备配电箱柜安装完毕。 2.3.4室内地面工程完、场地干净、道路畅通。 2.3.5墙面、屋顶喷浆完毕、无漏水、门窗玻璃安装完、门上锁。 2.3.6室内地面工程完、场地干净、道路畅通。 2.3.7施工图纸、技术资料齐全。技术、安全、消防措施落实。
2.3.8设备、材料齐全，并运至现场。 3 操作工艺 3.1暗管敷设工艺流程为： 切管连→套丝接→热煨管管 3.2暗管敷设基本要求： 3.2.1敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理。 3.2.2暗配的电线管路宜沿最近的路线敷设并应减少弯曲：埋入墙或混凝土内的管子，离表面的净距不应小于15mm。 3.2.3进入落地式配电箱的电线管路，排列应整齐，管口应高出基础面不小于50mm。 3.2.4埋入地下的电线管路不宜穿过设备基础，在穿过建筑物基础时，应加保护管。 3.3桥架安装流程：测量定位→支吊架制作安装→桥架安装→接地处理 3.4电线、电缆穿管工艺流程 选择电线、电缆→扫管→穿带线→放线与断线→导线与带线的绑扎→管口带护口→导线连接→线路绝缘摇测 3.4.1选择导线： 3.4.1.1应根据设计图规定选择导线。 3.4.1.2相线，中性线及保护地线的颜色应加以区分，用淡蓝颜色的导线为中性线，用黄绿颜色相间的导线为保护地线。 3.4.2清扫管路：
电气设备安装 主要工序和特殊工序的施工方法 7.1.1 开关柜安装 （1）施工流程 施工准备 到货开箱检查、验收基础预埋 开关柜安装前检查 开关柜安装 母线配置安装 二次接线安装 开关柜试验调整 交接试验 （2）基础型钢安装： 调直型钢。将有弯的型钢调直，然后，按图纸要求预制加工基 础型钢架，并刷好防锈漆。 按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。找平过程中，需用垫片的地方最多不能超过三片。然后，将基础型钢架、预埋铁件、垫片用电焊焊牢。最终基础型钢顶部宜高出抹平地面 10mm.手车柜按产品技术要求执行。基础型钢安装允许偏差见表。
基础型钢安装的允许偏差 项目允许偏差 mm/m mm/ 全长不直度<1 <5 水平度<1 <5 位置误差及不平<5 行度 注：环形布置按设计要求。 基础型钢与地线连接：基础型钢安装完毕后，将室外地线扁钢 分别引入室内（与变压器安装地线配合）与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍。然后将基础型钢刷两遍灰漆。 （3）柜（盘）稳装： 柜（盘）安装。应按施工图纸的布置，按顺序将柜放在基础型钢上。单独柜（盘）只找柜面和侧面的垂直度。成列柜（盘）各台就位后，先找正两端的柜，在从柜下至上三分之二高的位置绷上小线，逐台找正，拒不标准以柜面为准。找正时采用铁片进行调整，每处垫片最多不能超过三片。然后按柜固定螺孔尺寸，在基础型钢架上用手电钻钻孔。一般无要求时，低压柜钻φ孔，高压柜钻φ孔，分别用M12、M16 镀锌螺丝固定。允许偏差见表 2-31。 柜（盘）就位，找正、找平后，除柜体与基础型钢固定。柜体 与柜体、柜体与测挡板均用镀锌螺丝连接。
混凝土施工方案 一、工程概况： 本工程结构形式A区主楼为现浇框肢剪力墙结构体系（转换层在二层），转换层以上为纯剪力墙结构， B区裙房为二层框架结构，基础为柱下钢筋混凝土独立基础。结构安全等级为二级，建筑防火等级为二级，建筑结构抗震设防建筑结构抗震设防类别为丙类建筑，抗震设防烈度为七度。其中A 区主楼框肢剪力墙结构部分：框肢框架的抗震等级为二级，抗震构造措施采用抗震等级一级构造；标高16.270以下一般剪力墙抗震等级为二级，抗震构造措施采用抗震等级一级构造，短肢剪力墙抗震等级为一级，标高16.270以上一般剪力墙的抗震等级为三级，抗震构造措施采用二级构造，短肢剪力墙抗震等级为二级，抗震构造措施采用一级构造；B区裙楼框架结构部分：框架的抗震等级为三级，抗震构造措施采用抗震等级二级构造。 二、施工部署： 本工程混凝土使用商品混凝土，为确保商品混凝土质量和混凝土供应，在具有较好信誉的厂家中选一家混凝土供应商。混凝土浇注工作按层进行整体浇注，现场浇注输送采用T60高压输送泵。 2.1、混凝土输送及浇筑 混凝土场外运输采用混凝土运输车，根据商品混凝土厂家距离施工现场的距离、厂家混凝土生产工作效率、混凝土初凝时间、现场输送泵工作效率确定六量十方运输车量；现场运输采用T60输送泵作水平与垂直运输。 2.2、商品混凝土运输的控制 ○1根据每次混凝土浇筑的方量及运输距离，确定混凝土罐车的数量。 混凝土从搅拌站中卸出后到浇筑完毕的延续时间（min）：
○2搅拌运输罐车从装料至卸料，搅拌筒须一直进行转动，不得停止。严禁随意向混凝土罐车内加水。 ○3对浇筑有不同标号的混凝土时，每辆混凝土运输罐车上要注明混凝土的标号，以防不同标号的混凝土混用。 ○4运输不同标号的混凝土罐车每运输一次应冲洗一次搅拌筒。相同标号且运距较近时，亦应不超过4h清洗一次。 ○5混凝土罐车卸料完成后，现场需要对轮胎、卸料斗进行冲洗。以保证文明施工。 2.3、商品混凝土在施工现场的质量管理： ○1搅拌站派技术人员到施工现场负责现场商品混凝土的质量管理。 ○2项目经理部应指定专人负责现场混凝土的浇筑，对混凝土的发料单进行验收，如发现发料单位名称、品种、强度等级不符应拒收。对运输罐车要进行随机抽检，对坍落度超过上限值的混凝土不准进场，对坍落度低于下限值的混凝土，经工地技术负责人的同意后，可以加少量水以便于泵的输送。对卸料时间到发料时间超过上表时间混凝土不准进场。 ○3混凝土浇筑现场必须要有专职技术人员在场，对不同标号混凝土的同时浇筑一定要保证低标号混凝土不得流入高标号混凝土内。 ○4工地现场与搅拌站的联系要方便，以便对突发事件进行及时处理。 ○5现场混凝土要留置见证试块，并进行标准养护。 2.4、砼浇注 1）对于柱、墙、梁、板砼标号相同，砼浇注采用一次性整体浇筑，浇注时按先竖向结构后水平结构的方式组织。 2）砼浇筑注意事项： ○1采用泵送混凝土，要合理安排施工线路，避免出现施工冷缝而影响整体结构质量。
素混凝土基础技术交底 施工准备 2.1 材料及主要机具： 2.1.1 水泥：宜用325号～425号硅酸盐水泥、矿渣硅酸盐水泥和普通硅酸盐水泥。 2.1.2 砂：中砂或粗砂，含泥量不大于5%。 2.1.3 石子：卵石或碎石，粒径5～32mm，含泥量不大于2%，且无杂物。 2.1.4 水：应用自来水或不含有害物质的洁净水。 2.1.5 外加剂、掺合料：其品种及掺量，应根据需要通过试验确定。 2.1.6 主要机具：搅拌机、磅秤、手推车或翻斗车、铁锹（平头和尖头）、振捣器（插入式和平板式）、刮杠、木抹子、胶皮管、串桶或溜槽等。 2.2 作业条件： 2.2.1 基础轴线尺寸、基底标高和地质情况均经过检查，并应办完隐检手续。 2.2.2 安装的模板已经过检查，符合设计要求，办完预检。 2.2.3 在槽帮、墙面或模板上做好混凝土上平的标志，大面积浇筑的基础每隔3m左右钉上水平桩。 2.2.4 埋在垫层中的暖卫、电气等各种管线均已安装完毕，并经过有关方面验收。 2.2.5 校核混凝土配合比，检查后台磅秤，进行技术交底。准备好混凝土试模。 操作工艺 3.1 工艺流程： 槽底或模板内清理→混凝土拌制→混凝土浇筑→混凝土振捣→混凝土养护 3.2 清理：在地基或基土上清除淤泥和杂物，并应有防水和排水措施。对于干燥土应用水润湿，表面不得留有积水。在支模的板内清除垃圾、泥土等杂物，并浇水润湿木模板，堵塞板缝和孔洞。 3.3 混凝土拌制：后台要认真按混凝土的配合比投料：每盘投料顺序为石子→水泥→砂子（掺合料）→水（外加剂）。严格控制用水量，搅拌要均匀，最短时间不少于90s。 3.4 混凝土的浇筑 3.4.1 混凝土的下料口距离所浇筑的混凝土表面高度不得超过2m。如自由倾落超过2m时，应采用串桶或溜槽。 3.4.2 混凝土的浇筑应分层连续进行，一般分层厚度为振捣器作用部分长度的1.25倍，最大不超过50cm。 3.4.3 用插入式振捣器应快插慢拔，插点应均匀排列，逐点移动，顺序进行，不得遗漏，做到振捣密实。移动间距不大于振捣棒作用半径的1.5倍。振捣上一层时应插入下层5cm，以清除两层间的接缝。平板振捣器的移动间距，应能保证振动器的平板覆盖已振捣的边缘。 3.4.4 混凝土不能连续浇筑时，一般超过2h，应按施工缝处理。 3.4.5 浇筑混凝土时，应经常注意观察模板、支架、管道和预留孔、预埋件有无走动情况。当发现有变形、位移时，应立即停止浇筑，并及时处理好，再继续浇筑。 3.4.6 混凝土振捣密实后，表面应用木抹子搓平。 3.4.7 混凝土的养护：混凝土浇筑完毕后，应在12h内加以覆盖和浇水，浇水次数应能保持混凝土有足够的润湿状态。养护期一般不少于7昼夜。
混凝土基础的施工工艺和要求 混凝土基础的王要形式有：条形基础、独立基础、筏形基础和箱形基础等。咼层建筑筏形基础和箱形基础长度超过40m时，宜设置贯通的后浇施工缝（后浇带），后浇带宽不宜小于2000px，在后浇施工缝处，钢筋必须贯通。 混凝土基础的王要形式有：条形基础、独立基础、筏形基础和箱形基础等。 咼层建筑筏形基础和箱形基础长度超过40m时，宜设置贯通的后浇施工缝（后浇带），后浇带宽不宜小于2000px，在后浇施工缝处，钢筋必须贯通。 一、钢筋工程 1.基础中纵向受力钢筋的混凝土保护层厚度应按设计要求，且不应小于40mm 当无垫层时，不应小于70mm 2.钢筋的接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。 3.钢筋绑扎接头连接区段的长度为1.3倍搭接长度。 二、模板工程 模板及其支撑拆除的顺序原则为：后支先拆、先支后拆。 三、混凝土工程 混凝土搅拌装料顺序：石子一水泥一砂子一水。 2.台阶式基础混凝土浇浇筑，可按台阶分层一次浇筑完毕（预制柱的高杯口基础的高台部分应另行分层），不允许留设施工缝。每层混凝土要一次浇筑，顺序是先边角后中间。 3.条形基础浇筑 1）浇筑前，应根据混凝土基础顶面的标高在两侧木模上弹出标高线；如采用原槽土模时，应在基槽两侧的土壁上交错打人长100mn左右的标杆，并露出20?30mm 标杆面与基础顶面标高平，标杆之间的距离约3 m 2）根据基础深度宜分段分层连续浇筑混凝土，一般不留施工缝。各段层间应相互衔接，每段间浇筑长度控制在2?3m距离，做到逐段逐层呈阶梯形向前推进。 4.设备基础浇筑 应分层浇筑，并保证上下层之间不留施工缝，每层混凝土的厚度为200?300mm 四、大体积混凝土工程 1.大体积混凝土的浇筑分全面分层、分段分层、斜面分层等三种方式。全面分层： 浇筑混凝土时从短边开始，沿长边方向进行浇筑，要求在逐层浇筑过程中，第二层
轧钢区域行车电气系统改造电气设备安装方案 批准： 审核： 编制： 上海XXXXXXXXX工程有限公司 二○一三年八月
目录 一、工程概况 二、编制依据 2．1编制说明 2．2编制依据 三、施工准备 3．1施工技术准备 3．2施工主要机具准备 3．3施工人员准备 3．4施工材料准备 四、安装说明 4．1电缆线、桥架、电控柜开箱清点 4．2穿线管安装 4．3桥架安装 4．4电控柜就位、安装 4．5电缆敷设 4．6电缆连接 4. 7调试 五、安全注意事项 六、夜间施工措施 七、安全文明施工 附表1
一、工程概况 工程名称： 建设单位： 施工单位： 监理单位： 施工地点： 工程范围：行车电机的拆除，安装更换、电缆的拆除，敷设、电缆桥架的安装、管道的安装、电控屏的支架安装及屏柜的安装、接线、整机调试。 二、编制依据 2.1编制说明 电气控制系统是行车改造正常运行的前提和保障，为了能详细说明其施工方法及技术要求，保证低压电气的安装质量，促进施工安装技术的进步，确保设备安装后的安全运行，特编制本专项施工方案，以方便施工并保证安装质量。 2.2编制依据 GB50256-96《电气装置安装工程施工及验收规范》 《电气装置安装工程低压电器施工及验收规范》（GB50254-96）； 《电气装置安装工程起重机电气装置施工及验收规范》（GB50256-96）； 《电气装置安装工程旋转电机施工及验收规范》（GB50170-92）； 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》 （GB50171-92）； 《电气装置安装工程接地装置施工及验收规范》（GB50169-92）； 《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）；
现浇基础混凝土施工方案 1、主要施工顺序： （1）、基础 基础测量放线→基础开挖→模板→基础垫层→承台、柱插筋→钢筋隐蔽验收→基础模板安装→基础砼浇筑→砼养护→基础柱测量放线→基础柱钢筋（水电预留预埋）→基础柱钢筋隐蔽验收→基础柱、基础梁模板安装→基础梁钢筋（水电预留预埋）→基础梁钢筋隐蔽验收→基础柱、基础梁砼浇筑→砼养护 2、基础模板施工 垫层施工时，模板支撑采取在100×100木枋的背面，用φ16钢筋打入土层的方法稳定模板，安模板时应拉通线校正模板。模板安好后，用水准仪测控垫层面标高，标高控制采取在基坑内，用短钢筋头打水平控制桩方法。 2.1支模方法 (1)承台侧模：本工程为有台阶式承台，支模时，承台侧模采用组合钢模板支设，φ48钢管作背楞，φ48钢管搭架斜撑，承台上口用φ48钢管抱箍拉结，保证承台侧模的强度、刚度和稳定性，从而保证承台砼几何尺寸。 （2）墙体模板：墙体为直形墙，厚度250mm，采用组合钢模板支设，φ48钢管搭架，φ48钢管作背楞纵向@900mm水平@450~750mm，φ12mm止水对拉丝杆。 模板的安装误差应严格控制在允许范围内（详下表），超过允许值必须校正。
2.2模板支设的质量控制措施 （1）所有结构支模前均应由专人进行配板设计和画出配板放样图并编号，余留量由缝模调整。 （2）模板及其支撑均应落在实处，不得有“虚”脚出现，安拆均设专人负责。 （3）为防止混凝土在硬化过程中与模板粘结，影响脱模，在浇筑砼之前，应在清理过的模板表面上（包括第一次使用的模板）涂刷隔离剂，对隔离剂的基本要求是：不粘结、易脱模、不污染墙、易于操作、易清理、无害于人体、不腐蚀模板。 （4）安装模板时需有保护措施：模板由塔吊装就位时，因钢筋绑扎好，筋很容易损伤面板，这时需有施工工人在现场扶住模板，轻轻就位，避免损伤模板。 （5）在靠近模板电焊钢筋、钢管时，在施焊处的模板面应用铁
混凝土基础的施工技术 【教材解读】 一、钢筋工程施工技术要求 (1)钢筋网的绑扎：绑扎时应注意相邻绑扎点的钢丝扣要成八字形，以免网片歪斜变形。 (2)基础底板采用双层钢筋网时，在上层钢筋网下面应设置钢筋撑脚，以保证钢筋位置正确。 (3)钢筋的弯钩应朝上，不要倒向一边，但双层钢筋网的上层钢筋弯钩应朝下。 (4)独立柱基础为双向钢筋时，其底面短边的钢筋应放在长边钢筋的上面。 (5)现浇柱与基础连接用的插筋，一定要固定牢靠，位置准确，以免造成柱轴线偏移。 (6)基础中纵向受力钢筋的混凝土保护层厚度应按设计要求，且不应小于40mm;当无垫层时，不应小于70mm。 (7)钢筋的连接。 1)受力钢筋的接头宜设置在受力较小处。 2)若采用绑扎搭接接头，则接头相邻纵向受力钢筋的绑扎接头宜相互错开。 3)当受拉钢筋的直径d>28mm及受压钢筋的直径d>32mm时，不宜采用绑扎接头，宜采用焊接或机械连接接头。 二、模板工程施工技术要求 (1)模板安装位置、尺寸，必须满足图纸要求，且应拼缝严密、表面平整并刷隔离剂。 (2)模板及其支撑应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。 (3)在浇筑混凝土之前，应对模板工程进行验收。模板安装和浇筑混凝土时，应对模板及其支撑进行观察和维护。 (4)模板及其支撑拆除的顺序原则为：后支先拆、先支后拆，具体应按施工技术方案执行。
三、混凝土工程施工技术要求 1.混凝土搅拌 搅拌混凝土前，宜将搅拌筒充分润滑;严格计量、控制水灰比和坍落度;冬期拌制混凝土应优先采用加热水的方法。 混凝土搅拌装料顺序：石子→水泥→砂子→水。 2.混凝土浇筑 (1)单独基础浇筑。 1)台阶式基础施工，可按台阶分层一次浇筑完毕(预制柱的高杯口基础的高台部分应另行分层)，不允许留设施工缝。每层混凝土要一次浇筑，顺序是先边角后中间，务必使砂浆充满模板。 2)浇筑台阶式柱基时，防止垂直交角处可能出现吊脚(上层台阶与下口混凝土脱空)现象。 3)为保证杯形基础杯口底标高的正确性，宜先将杯口底混凝土振实并稍停片刻，再浇筑振捣杯口模四周的混凝土，振动时间尽可能缩短。同时，还应特别注意杯口模板的位置，应在两侧对称浇筑，以免杯口模挤向上一侧或由于混凝土泛起而使芯模上升。 4)高杯口基础，由于这一级台阶较高且配置钢筋较多，可采用后安装杯口模的方法，即当混凝土浇捣到接近杯口底时，再安杯口模板后继续浇捣。 5)锥式基础，应注意斜坡部位混凝土的捣固质量，在振捣器振捣完毕后，用人工将斜坡表面拍平，使其符合设计要求。 6)为提高杯口芯模周转利用率，可在混凝土初凝后、终凝前将芯模拔出，并将杯壁划毛。 7)现浇柱下基础时，要特别注意连接钢筋的位置，防止移位和倾斜发生偏差时及时纠正。 (2)条形基础浇筑。 1)浇筑前，应根据混凝土基础顶面的标高在两侧木模上弹出标高线;如采用原槽土模时，应在基槽两侧的土壁上交错打入长100mm左右的标杆，并露出20～30mm，标杆面与基础顶面标高平，标杆之间的距离约3m。
电气设备安装施工方案 一、承包方职责 我方负责高低压开关柜、主变、站变等一次设备的现场卸货、转运、保管、检查、验收、安装、调整、试验、启动、试运行及竣工验收、直至移交业主前的维护管理等全部工作；全部二次各系统盘柜及设备的卸货、转运、保管、安装、调试、启动、试运行并参加设备的检查和验收，直至移交业主前的维护管理等全部工作；动力电缆、控制及信号电缆、通信电缆、光缆、电线的采购、敷设和安装；电缆桥架、支架及电气管道用固定件的采购、制作、安装，所有电气设备、电气管道及其他埋设件采购、制作、安装；照明、动力配电箱、管线及灯具的采购、转运、保管、检查、验收、安装、调试、启动、试运行及工程竣工验收；防雷接地系统材料及全部固定件的采购、安装，接地装置工频特性参数的测量等。 二、设备的装卸、保管及验收 （1）设备的装卸 对要求高、易损物品的搬运，事先编制搬运作业指导书，由技术部门对作业人员进行技术交底，使他们掌握正确的搬运方法。 按已确定的搬运方法谨慎搬运，以免损伤物资、设备或发生安全事故，产品标识在搬运过程中予以保护，防止丢失或擦掉。开关柜由室外及进入室内用吊车转运，室内短距离用液压托盘搬运车搬运到位。从而保证搬运时开关柜不会有强烈的碰击、振动，并保证设备倾斜角度不会过大，而且不会破坏地坪面。 物资材料的入库验收、保管和发放有专人负责，库存物资有标识，不同状态产品分开存放，做到贮存记录准确、完整，帐、卡、物相符。 对贮存产品进行监控，采取必要的控制手段。如定期检验、对在库产品实行先入先出原则，定期倒库等。库房达到通风、防潮、清洁、采光状况好等条件，防止产品在使用或交付前受到损坏或变质。 产品出库时输出库验证、只有经验证合格的物资才能放行使用。对已损坏的物品按相关规定要求及时处理，防止误用。 （2）电气设备的保管 检查后根据各设备要求妥善防护，达到防潮、防尘、防盗、防碰撞等要求，确保设备自身质量及性能。大型电气设备开箱验收后直接进入安装位置的建筑物内；小型
基础混凝土施工方案 编制人：________________ 审核人：________________ 审批人：________________ 工程名称：石家庄市公安局信息化建设（云计算）项目施工单位：石家庄元亨建筑安装工程有限公司 编制日期：2017 年5月2日
一、编制依据 二、工程概况及施工条件 三、施工准备 四、混凝土浇筑 五、注意的质量问题 六、安全文明施工措施 七、环保措施
、编制依据 1）、设计的结施、建筑施工图纸； 2）、《大体积混凝土施工规范》GB50496-2012 3）、主要规范、规程、标准 1.4本工程的施工合同 1.5国家现行施工规范、标准及河北省、石家庄市现行有关法律、法规等文件 二、工程概况及施工条件 2.1工程概况 工程位于石家庄市建设大街与丰收路交口一丰收路4号，建筑物土0.00相当于绝对高程74.25米。主楼为框架结构，地下一层地上六层，建筑物总高度31.55m,建筑主要用途为设备机房，总建筑面积为5998.22 m20 工程基础类型为筏板基础，基础顶标高为-6.2m，底板厚度700mm混凝土的标号为C35,抗渗等级为P6,基础总方量约700m3 2.2施工条件 1、现场施工道路通畅，根据施工现场总平面图，专门设置汽车泵、地泵支设位 置，可以保证施工正常运行。 2、砼米用商品砼，可以保证砼浇筑的连贯性。 三、施工准备 1、技术准备： 1）、钢筋的隐检工作已全部完成，并核实预埋件、线管、孔洞的位置，数量及 固定情况无误。 2）、模板的预检工作已经全部完成，模板的标高，位置尺寸准确符合设计要求， 支撑稳定，支撑和模板拼缝严密，符合规范要求。
熟悉混凝土基础与桩基施工技术要求 1、混凝土基础施工技术 混凝土基础的主要形式有条形基础、单独基础、高层建筑筏型基础和箱型基础等。混凝土基础中，分项工程主要有钢筋、模板、混凝土、后浇带混凝土和混凝土结构缝处理。 （1）单独基础浇筑 1. 台阶式基础施工，可按台阶分层一次浇筑完毕（预制住的高杯口基 础的台阶部分应另行分层），不允许留设施工缝。每层混凝土要一次灌足，顺序是先边角后中间，务使砂浆充满模板。 2. 浇筑台阶式柱基时，为防止垂直交角处可能出现吊脚现象，可采取 如下措施： 在第一级混凝土捣固下沉2-3cm后暂不填平，继续浇筑第二级，先用铁锹沿第二级模板底圈做成内外坡，然后再分层浇筑。外圈边坡的混凝土于第二级振捣过程中自动摊平，待第二级混凝土浇筑后，再将第一级混凝土齐模板顶边拍实抹平。 捣完第一级后拍平表面，在第二级模板外先压以200mm×100mm的压角混凝土并加以捣实后，再继续浇筑第二级。 3. 为保证杯型基础口杯底标高的正确性，宜先将杯口底混凝土振实并 稍停片刻，再浇筑振捣杯口模四周的混凝土，振动时间尽可能缩短。同时，还应特别注意杯口模板的位置，应在两侧对称浇筑，以免杯口模挤向上一侧或由于混凝土泛起而使芯模上升。 4. 高杯口基础，由于这一级台阶较高且配置钢筋较多，可采用后安装 杯口模的方法，即当混凝土浇捣近杯口底时，再安杯口模板后继续浇捣。 5. 锥形基础，应注意斜坡部位混凝土的捣固质量，在振捣器振捣完毕 后，用人工将斜坡表面拍平，使其符合设计要求。 （2）条形基础浇筑 根据基础深度宜分段分层连续浇筑混凝土，一般不留施工缝。各段层间应相互衔接，每段间浇筑长度控制在2000～3000mm距离，做到逐段逐层呈阶梯形向前推进。 （3） 设备基础浇筑 一般应分层浇筑，并保证上下层之间不留施工缝，每层混凝土的厚度为200～300mm。每层浇筑顺秀应从低处开始，沿长边方向自一端向另一端浇筑，也可采取中间向两端或两端向中间浇筑顺序。 （4） 大体积混凝土工程
混凝土基础施工工艺-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
第七章主要施工方法 第一节基础工程施工 基础施工前必须按《建筑场地墓坑探查与处理现行规程》进行探查处理。如果遇到异常情况或与地质勘查报告不符时，应与建设单位、设计院商定处理方案。 1) 施工工序 场地平整→测量放线→定位→(由西向东)土方机械大开挖→运输→边坡加固→清理基坑→问题坑处理→验槽→黄土、灰土过筛→填筑→压实→验收。 2)土方机械的选用 3) 土方工程 土方大开挖时，将采取有效措施，充分保证土体边坡、围墙、周围建筑及其公用设施的稳定和施工人员的安全本工程采用机械化施工方法，以加快施工进度，降低工程成本。地基采用强夯，基坑土方以机械打开挖为主，开挖宽度；沿基础轴线外放；深度：基层标高，开挖至地基底标高以上300─500mm后，用装载机作出入口坡
道，底部人工修理、清底。为保证基础回填土的施工质量，将坡道设置在基坑以外。 4)土方填筑与压实 为了保证土方工程在强度和稳定性方面的要求，必须正确选择土的种类和填筑方法。 要求：含有大量的有机物的土、液化状态的泥、含水量大的粘土、粉状砂质粘土、混杂土等不能作填土之用。填方施工应接近水平地层填土、压实。并尽量用同类土填筑，填土密实度，土的实际干容重用“环刀法”测定。灰土垫层施工时，应严格按照《建筑地基处理技术规范》(JGJ79-91)施工。根据场地的具体情况，结合施工图中的要求，土方开挖至设计标高后，立即进行问题坑的处理。基坑用3：7灰土回填，垫层厚度为，至处，上置钢筋砼筏板基础。分段、分层施工时，铺填厚度在200 ─ 300MM 之间，上下两层的接缝距离不得小于500MM，接缝处应夯压密实，灰土拌和均匀并于当日铺填夯实，同时做最佳含水率、最大干容重实验。回填素土的压实系数不得小于，回填灰土的压实系数不得小于，灰土比例必须严格计量，拌和均匀后，分层分段碾压夯实。 基础施工完毕应及时清理基坑，并用素土分层回填夯实至室内设计标高，同时邀请有关部门进行基础工程的验收，合格后在施工上部结构。第二节混凝土工程 钢筋砼工程包括：模板工程、钢筋工程、砼工程三大工种，施工生产中必须密切配合，统筹安排，合理组织，确保构件的施工质
电气设备施工方案及主要工序施工方法 1.1配合土建结构做好电气线管的暗敷设；配合土建装饰施工做好电气器具、配电箱柜、控制柜、照明箱等电气设备的安装。 1.2主要工序施工方法 (1).线管暗敷 A.线管暗敷设工艺流程图如下所示 B.基本要求：室内配的电气管路宜沿最近的路线敷设并应减少弯曲；埋入墙内的管子，离墙表面的净距应符合土建结构的要求，并最小不得少于15mm。进入落地式配电箱的电气管路，排列应整齐，管口应高出基础面50mm以上；进入暗装盒、箱预留洞的电气管路应排列整齐，间距均匀，长度适量，并不得从左右侧进入配电箱预留洞。电气管路不得穿过设备基础，在穿过建筑物基础时应加保护管。 C.盒、箱预制加工：根据设计图纸，预先加工制作各种非标盒、箱的管弯。煨弯采用冷煨法，管径过大可使用成品管弯。 D.测定盒、箱位置：根据设计图要求确定盒、箱轴线位置，以土建弹出的水平为基准，挂线找平，线坠找正，标出盒、箱实际尺寸位置、标高。 E.稳定盒、箱：要求灰浆饱满，平整牢固，现浇砼墙固定盒、箱加支铁固定。现浇砼楼板中的盒子要预先堵好，随底板钢筋固定牢固，管路配好后，随土建砼浇筑施工同时完成。 F.管路连接：暗配管一律采用套管连接法，套管的长度应不小于连接管径的2.2倍，连接管口的对口处应在套管的中心，焊口应焊接牢固严密。管路超过下列长度时，应加装接线盒（其位置应便于穿线）：无弯时30m；有一个弯时20m；有两个弯时15m；有三个弯时8m。 G.管进盒、箱要求：盒、箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔。开孔使用液压开孔器，严格禁止用电、气焊开孔。开孔后刷防锈漆。管口入盒、箱，暗配管可用跨接地线焊接固定在盒、箱棱边上。管口不宜与敲落孔焊接，盒、箱内管口露出盒、箱不大于
三、施工准备 1、技术准备工作： （1）、组织有关人员熟悉工程设计图纸，了解设计意图对图纸中不明确的地方积极与设计单位进行联系，并进行图纸会审。 （2）、根据建设单位提供的《合肥市测绘设计研究院建设工程防线测量回执》。将本工程的定位桩用专用仪器引测至开挖线以外，将开挖线用白灰撒出。 （3）、完善各种制度及资料，作好技术交底工作。 2、施工准备工作： （1）、在建设单位的协助下，解决好施工现场“三通一平”工作，安接水源、电源做好施工电缆线的敷设与临时设施的搭设工作。 （2）、及时采购各种施工用料。购置水泵及麻袋等基础施工过程中需要的各种机具、材料。 （3）、积极联系土方施工机械，合理选择机械队伍。组织钢筋加工等大型机械的进场工作。 （4）、积极进行劳动力的准备工作，对进场的施工队伍进行安全教育及质量意识教育工作。 四、施工方法和工艺要求 （一）、施工方法 基础采用独立基础，独立基础、基础梁砼强度等级采用I级，独立基础的持力层为稍密卵石层，持力层的承载力标准值fk≥250Kpa，基础嵌入持力层的深度≥1m，独立基础底受力钢筋的混凝土净保护层厚度为 50mm，基础梁纵向受力钢筋的混凝土净保护层厚度为35mm 梁砼强度等级：2层梁砼C35（机构设计总说明上） （二）工艺要求 基础施工工艺流程 清理——砼垫层——钢筋绑扎——相关专业施工——清理——支模板——清理——混凝土搅拌——混凝土浇筑——混凝土振捣——混凝土找平——混凝土养护——模板拆除。 一、基础梁钢筋绑扎 首先在主梁模板上按图纸划好箍筋的间距，主筋穿好箍筋，按已画好的间距逐个分开→固定弯起筋和主筋→穿次梁弯起筋和主筋并套好箍筋→放主梁架立筋、次梁架立筋→隔一定间距将梁底主筋与箍筋绑住→绑架立筋→再绑主筋。主次梁同时配合进行。（注意：绑扎箍筋时应按设计要求部位间距加密）。 弯起筋和负弯矩钢筋位置要准确，梁与柱交接处，梁钢筋锚入柱内长度应符合设计要求。 主次梁钢筋，要在主筋下垫好垫块，以保证主筋保护层的厚度。
---------------------考试---------------------------学资学习网---------------------押题------------------------------ WORD格式..可编辑 桩基础混凝土施工工艺标准 适用范围 1.本工艺标准适用于工业与民用建筑中地下水位高的软、硬土层泥 浆护壁成孔灌注桩工程。 施工准备 2.2.1材料及主要机具： 1.水泥：宜采用325号~425号普通硅酸盐水泥或矿渣硅酸盐水泥。 2.砂：中砂或粗砂，含泥量不大于5%。 3.石子：粒径为0.5~3.2cm的卵石或碎石，含泥量不大于2%。 4.水：应用自来水或不含有害物质的洁净水。 5.粘土：可就地选择塑性指数IP≥17的粘土。 6.外加早强剂应通过试验确定。 7.钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告。 8.主要机具有：回旋钻孔机、翻斗车或手推车、混凝土导管、套管、水泵、水箱、泥浆池、混凝土搅拌机、平尖头铁锹、胶皮管等。 2.2作业条件： 1.地上、地下障碍物都处理完毕，达到“三通一平”。施工用的临时设施准备就绪。 2.场地标高一般应为承台梁的上皮标高，并经过夯实或碾压。 3.制作好钢筋笼。 4.根据图纸放出轴线及桩位点，按上水平标高木橛，并经过预检签字。 5.要选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案，做好技术交底。 6.正式施工前应做成孔试验，数量不少于两根。 施工工艺 3.3.1工艺流程： 钻孔机就位→钻孔→注泥浆→下套管→继续钻孔→排渣→清孔→吊放钢筋笼→射水清底→插入混凝土导管→浇筑混凝土→拔出导管→插桩顶钢筋 3.2操作工艺 3.2.1钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。 3.2.2钻孔及注泥浆：调直机架挺杆，对好桩位(用对位圈)，开动机器钻进，出土，达到一定深度(视土质和地下水情况)停钻，孔内注入事先调制好的泥浆，然后继续进钻。 3.2.3厂套管(护筒)：钻孔深度到5m左右时，提钻下套管。 套管内径应大于钻头100mm。 套管位置应埋设正确和稳定，套管与孔壁之间应用粘土填实，套管中心与桩孔中
