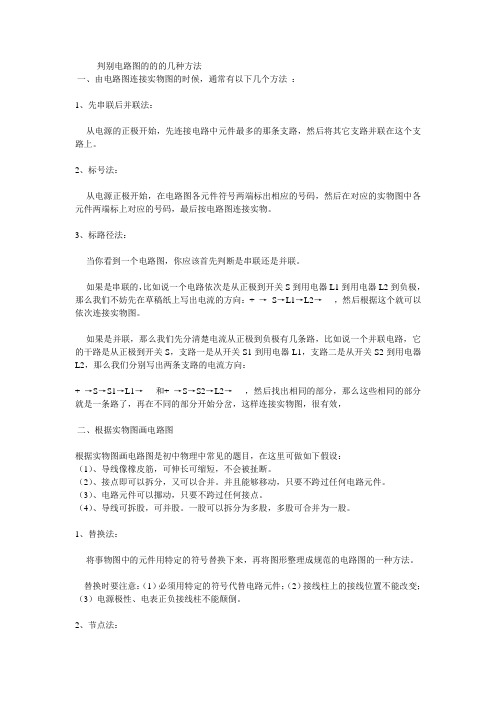

识别电路结构方法大盘点
【摘要】初中物理学习阶段,判断电路的结构是电学的基础,是解决各类电学问题的起始点。对于初学电学的学生来说,掌握几种简易的识别电路的方法至关重要。
【关键词】电路结构;串联并联
初中物理学习阶段,判断电路的结构是电学的基础,是解决各类电学问题的起始点。对于初学电学的学生来说,掌握几种简易的识别电路的方法至关重要;对于进一步讨论电学问题,掌握几种特殊的识别电路的方法,则对解决电学问题起到“开闸放水”的作用。
1.定义法
指直接根据串联、并联电路的定义判断。若电路中各元件(指用电器)是按顺次首尾相连的,此电路就是串联电路;若各元件是按“首首相连,尾尾相连”并列连接在电路的两点间,这样的电路就是并联电路。(“首”指电流流入用电器的那一端,用“+”表示,“尾”指电流流出用电器的那一端,用“-”表示。)此方法适用于简单电路的识别,如图一a和b,也可以用于较难电路的识别,如图一c。在c图中,灯L1与电动机首尾相连是串联,灯L1、L2左端尾尾相连右端首首相连是并联,电铃与两灯都是首尾相连是串联,故电路的总体情况是灯L1先与电动机串联后与灯L2并联再与电铃串联。
(图一)
2.电流流向法
根据串联、并联电路电流特点判断。指按照外部电路中的电流流向,从电源正极出发,经过各用电器回到负极,只有唯一的一条通路的电路是串联,如果电流在某处分成几支,再在某处汇合,这几支电流流过的用电器就是并联。如图二。
(图二)
3.节点跟踪法
对于较为复杂的电路特别是对点与点用导线连通的电路用此方法判断较为快捷。在识别不规范电路过程中,不论导线有多长,只要导线上没有任何用电器、电源等,导线两端均可看成同一点,从而找出各用电器两端的公共点。如图三甲,节点a、b都是分流点可合成为一点,节点c、d都是汇合点可合成为一点,则可将原电路改画为图三乙,容易看出灯L1、L2、L3是并联。
甲(图三)乙
