1．（2011自贡）如图所示，小灯泡L 标有“8V 4W ”字样。闭合开关，小灯泡正常发光，电流表的示数为2A 。求：（1）小灯泡L 的电阻；（2）通过R 0的电流；（3）电阻R 0消耗的电功率。
1．（2011宿迁）如图甲所示为某小组设计的模拟调光灯电路，选用的
电源电压恒为6V ，灯泡上标有“3.8V 0.4A”字样，变阻器上标有“20Ω 1A”字样． （1）求灯泡正常发光时的电阻．
（2）求灯泡正常发光时变阻器消耗的电功率．
（3）使用中小明发现这个电路存在缺陷，于是他在电路中串联了一个电阻R 0，电路如图乙所示．你认为R 0在电路中起到了什么作用？其阻值为多大比较合适？
2．（2011沈阳）额定电压为2.5V 的小灯泡连入如图8甲所示的电路中，电源电压保持不变，滑动变阻器R 0的最大电阻为10 。闭合开关S ，滑片从b 端向a 端滑动，直到小灯泡正常发光，得到如图8乙所示的I —U 图象。求： (1)小灯泡的额定功率。
(2)滑片在b 端时小灯泡的电阻。 (3)电源电压。
3．（2011陕西）图-1为小明家的电饼铛（cheng ），主要用于食品的考烙和烹制。它采用双控电路，额定电压为220V ，上、下盘同时加热时额定功率为1000W ，工作的简化电路如图-2，S 为总开关，S 1和S 2为两个温控开关，R 1和R 2为上、下两盘的加热电阻，R 1=R 2。
（1）R 1正常工作时，R 1消耗的电功率是 W 。 （2）R 1正常工作时，通过R 1的电流是多少？（计算结果保留一位小数）
（3）小明妈妈总感觉做晚饭时烙熟一个饼所用时间比在其他时段要长。小明决定用家中的电能表和手表测量做晚饭时电饼铛的实际功率，于是，他关闭家中其他用电器，让电饼铛单独工作5min ，
第24题图 S
L
P
R 0 甲
乙
S
L P
图8
电能表转盘转过了225r。（注；该电能表标有“3000r/kW·h”，表示电路中每消耗1 kW·h的电能，电能表的转盘转3000r）。
①电饼铛的实际功率是多大?
②烙熟一个饼所用时间变长的原因是：。
4．（2011天津）小丽家电热淋浴器的额定功率为2000W，水箱最多可容纳50kg水，注满水的淋浴器连续正常加热40min，淋浴器上温度示数由22℃上升到42℃。求：
1）此过程中水箱中水吸收的热量；
2）该电热淋浴器加热时的热效率。
4．．（2011年襄樊市）有一种XX一88型号电水壶的铭牌如下表，图l5是电水壶的电路图，R 为加热器，温控器S是一个双金属片温控开关，当温度
较低时，其处于闭合状态，加热器加热。当水沸腾后，
会自动断开进入保温状态，从而实现了自动温度开关控
制。
若加热器电阻阻值随温度改变而发生的变化可忽略
不计，则：(1)电水壶正常工作时，其加热电阻的阻值是多大?
(2)若电水壶产生的热量全部被水吸收，现将一满壶23℃的水在标准大气压下烧开需要多长时间?[水的比热容C=4．2×103J／(kg·℃)，lL＝10-3m3]。
(3)当电水壶处于保温状态时，通过加热器的电流是0．2A，此时电阻Rc的电功率是多少?
5．（2011赤峰市）一电饭锅铭牌上标有“220V 1100W”字样。（1）电饭锅正常工作时，它的电阻是多少Ω？
（2）在电饭锅内倒入质量为2kg、温度为20℃的水，若把这些水加热到80℃，水最少需要吸收多少热量？
（3）为了加热这些水，电饭锅正常工作了10min，它产生了多少热量？
（4）是什么原因导致（2）与（3）中两个热量值不相等？（说出一条即可）
6．（2011吉林）如图9所示，灯L标有“6V3W”字样，电源电压为9V且保持不变。闭合开关S，灯L正常发光，求：1）电阻R的阻值 2）灯泡正常发光时电阻R消耗的功率。
7．（2011柳州）如图l5，电源电压l8 V且保持不变，电流表接“0～0.6 A”量程，电压表接“0～15 V”量程，灯泡上标有“6 V 3 W”字样，灯丝电阻保持恒定不变。求：
(1)灯泡正常发光时的电流；
(2)当电流表的示数为0.4 A时，电压表的示数；
(3)为了保证电路的安全，滑动变阻器的最大阻值和允许接入的最小电阻.
8．（2011达州）如图所示，电源电压恒定，R
2=6Ω，R
3
=12Ω，滑动变阻器R
1
的滑片P滑到中点，
当开关S
1、S
2
、S
3
都闭合时，电流表A的示数为3A；当开关S
1
闭合S
2
、S
3
都断开时，电流表A的
示数为0.6A。求：
（1）电源电压
（2）滑动变阻器R
1
的最大阻值
（3）当S
1、S
3
闭合S
2
断开时，电路消耗的总功率
9．（2011哈尔滨）某电水壶的铭牌信息如图1所示，电水壶
在标准大气压下工作.【c
水
=4.2×103J（kg·℃)】
(1)电水壶装满初温为20℃的水时，在额定电压下将水烧开用了7 min.
求：①水吸收的热量是多少?
②电水壶烧水过程中的能量转化效率是多少?
(2)农村电网改造前，用电高峰时电压会下降l0％.求：这时电水壶的实际功率是多少。.(电阻不
随温度改变)
(3)为使电水壶的功率在用电高峰时仍能达到2000W，甲、乙两位同学对
电水壶的电路进行了改造，在原电阻丝R
1两端并联一个电阻丝R
2
，如
图2所示，并分别推导出了R
2
的表达式.
请你指出哪个表达式是错误的，并分析若用此电阻丝来改造电水壶
的结果.
10.（2011烟台）电吹风是现代家底常用的电器,图23是小华家中使用的电吹风.使用过程中,她发现电吹风既可以吹热风,又可以吹冷风.根据这个现象她断定:在电吹风中有带有风扇的是电动机和可以发热的电热丝.根据电吹风能够单独输出冷风的现象,她认为电动机和电热丝是并联的.图24是她根据现象分析画出的两个电路图.
(1)你认为上述两个电路,哪一个更符合实际情况.
(2)小华查看说明书得知,该型号电吹风吹热风时的功率为460W,吹冷风时的功率为20W,求电吹风正常工作且吹热风时,电热丝的功率、电阻及1min内电流通过电热丝所产生的热量.
11．图10是甲、乙两电阻的电流与电压关系的图像，现将甲、乙串联后接
在电压为4.5V的电源两端。下列分析正确的是（）
A．甲的阻值是乙阻值的两倍 B．通过乙的电流是甲的电流的两倍
C．乙两端的电压是甲两端电压的两倍 D．甲的电功率是乙的电功率的两
倍
12．（2011桂林）如图10所示，电源电压不变。将定值电阻R1和R2
串联后接在电源上，R 1消耗的功率为3W，R2消耗的
功率为6W，则R1＝R2；若将它们并联后仍接
在该电源上，则电路消耗的总功率为 W。
13．（2011桂林）小明的妈妈为了改善早餐的营养，买了一台全自动豆浆机，如图20甲所示。图20乙所示是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，负责对液体加热煮沸。下表是这个豆浆机的主要技术参数；图21所示是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作的“P－t”
图像。
请解答下列问题：
（1）豆浆机正常工作时的最大电流是多大？
（2）豆浆机正常工作做一次豆浆，总共消耗的电能是多少？
（3）在一次豆浆机工作的时候，小明将家里的其它用电器都关闭，他
观察到豆浆机的电热管工作时，家里标有“1200r/k W·h”字样的电能表转盘在1min内转过了20转。此时电路的实际电压是多大？
14.(2011鞍山)实验室提供的实验器材有电源、电
流表、电压表各一只，两只定值电阻R
1=6Ω，R
2
=4
Ω。(1)请你任选其中三件器材用符号表示填入图中，组成甲、乙、丙、丁四个不同的电路，要求组成电路的各元件均能正常工作且各个电路消耗的电
功率P
甲>P
乙
>P
丙
>P
丁
。
(2)若电源电压为6 V，求甲图电路的总功率及电流
型号
SYL－
624 额定电压220V 额定频率50Hz 电机功率120W 加热功率1210W 容量1000mL
图20乙
甲
表读数。
15．(2011鞍山)两只电炉，其电阻值分别为R1和R 2(R 1>R2)。将两只电炉 串联后接入电压为U 的电源上，两只电炉消耗的功率分别为P 1和P2，电路消耗的总功率为P ；将两只电炉并联后，仍接入电压为U 的电源上，两只电炉消耗的功率分别为/1P 和/2P 电路消耗的总功率为/P 。则 ( ) A P 1＞P 2 , /1P ＜/2P B P 1+P 2＜/1P +/2P C P 1+P 2=P D
//2
/11
11P P P =+ 16．（2011泉州）如图19所示的电路中，R 0为定值电阻，R 为电阻箱。 (1)当R 接入电路的电阻为l6时．R 消耗的功率为4W ，这时电路中的电流是多少?
(2)当R 接入电路的电阻为25Ω时，R 消耗的功率仍为4W ，这时R 两端的电压是多少?(3)定值电阻R 0为多大?
17．(2011上海)小华同学做“测定小灯泡的电功率”实验，现有学生电源（电压为2伏的整数倍），待测小灯（标有“2.5V ”字样、额定功率在0.5瓦~0.8瓦之间）、电压表、电流表、滑动变阻器、电键以及导线若干；他正确串联实验器材，然后，将电压表并联在电路中。闭合电键后，继续移动变阻器的滑片，观察到随着小灯泡亮度逐渐而增加，电压表的示数逐渐变小。他经过思考后，继续移动变阻器的滑片使小灯泡继续发光，并记下了此时电压表和电流表的示数。 ①请画出小华同学连接的实验电路图 （13） （用2B 铅笔在答题纸的相应位置作图)
②如果将小华所记录的电压表和电流表的示数相乘，得到的电功率为1.65瓦。请根据相关信息计算出小灯泡的额定功率。 （14） （需写出计算过程）
××牌电烤箱 额定电压
220V
额定 功率 高温档 1100W 低温档 440W
图19
图16
18．（2011成都） 图16所示为某电热饮水机的电路原理图，饮水机有加热和保温两种工作状态，饮水机热水箱内水温达到92 ℃时开关S 1
自动断开，处于保温状态；当水温降至一定温度时，S 1又闭合重新加热． 已知电源电压保持220 V 不变，电阻R 1的阻值为
1210 Ω，电阻R 2的阻值为121 Ω。求：
⑴ 饮水机处于保温状态时的电功率是多少？ ⑵ 饮水机处于加热状态时电路的总电流是多少？
19．下表为一台电烤箱的铭牌，其内部简化电路如图12所示，R 1和R 2均为电热丝。求：
(1) 电烤箱在高温档正常工作15min 所消耗的电能； (2) 电烤箱在低温档正常工作时，R 2的阻值是多少； （3）假设在用电高峰时，家庭电路实际电压为200V ，
电烤箱在高温档的实际功率是多少（实际功率计算结果保留到小数点后1位）？
电源频率 50HZ
电能计算专题练习 1．电源电压保持不变，点灯L上标有“6V 3.6W”字样，且灯丝电阻不受温度的影响．当滑动变阻器R的滑片在中点时，电压表示数为3V，若将滑片P移到变阻器的最左端时，电压表的示数为2V．求： （1）滑动变阻器的最大值和电源电压； （2）若滑片在中点和最左端时电灯上消耗的电功率之比为25：16，则滑动变阻器的最大阻值又是多大？ 2．如图所示的电路中，电源电压U=4.5V且保持不变，电阻R1=5Ω，滑动变阻器R2的最大值为20Ω，电流表量程为0～0.6A，电压表量程为0～3A． （1）当电压表的读数为2V时，通过R1的电流是多少A． （2）当电流表的读数为0.3A时，电阻R1与滑动变阻器R2消耗的电功率之比为多少？ （3）为保证电表安全，滑动变阻器连入电路的阻值范围是多少？ 3．在如图所示的电路中，电源电压为9V且保持不变，电流表的规格为“0﹣0.6A”，电压表的规格为“O﹣15V”，灯泡上标有“6V 3W”和标有“15Ω，1A”字样的滑动变阻器，设灯丝电阻不变． 请解答： （1）灯泡正常发光时的电阻． （2）当电流表示数为0.4A时，变阻器与灯泡消耗的电功率之比． （3）移动滑动变阻器滑片P，电流表、电压表示数的范围分别是多少． 4．如图所示电路总电压保持不变．断开开关S3，分别只闭合S1和S2时，电阻R1和R2的电功率之比4：3，电阻R3两端的电压之比为2：3；只闭合S2是电阻R3消耗的电功率为9W．求： （1）电阻R1和R3之比； （2）开关都闭合时，电路消耗的总功率？
5．电源电压不变，只闭合S，S3时，电流表示数为I1，总功率为3W，当S，S1，S2，S3都闭合时，电流表示数为I2，总功率为10.5W，电阻R2的功率为4.5W． （1）电流I1：I2之比 （2）电阻R1和R3的比值 （3）当只闭合S，S2时，电阻R1的电功率． 6．如图是一电饭锅的内部简化图．R1是加热电阻，阻值为48.4Ω；R2是限流电阻，其阻值远大于R1．煮饭时，接通电源、闭合手动开关S1，电饭锅在加热状态．当锅内食物温度达到103℃时，开关S1会自动断开，断开后若无外力作用则不会自动闭合．S2是一个自动温控开关，当锅内食物温度低于70℃时会自动闭合，温度达到80℃时会自动断开．问： （1）电饭锅处于保温状态时能将饭煮熟吗？为什么？ （2）电饭锅正常煮饭时的功率是多少？ （3）在加热和保温两种情况下，电饭锅消耗的电功率之比是11：1，求R2的阻值是多少？ 7．如图所示电路，电源电压保持不变．灯L上标有“6V 3W”字样，它的电阻不随温度变化．闭合开关S后，当滑动变阻器的滑片P滑到某一位置M时，电压表的示数为U1，滑动变阻器的功率为P2，灯L与电阻R1 的电功率之比为1：2；当滑动变阻器的滑片P滑到另一位置N时，电压表的示数为U1′，滑动变阻器的功率为P2′，且U1=2U1′、．求：滑动变阻器滑片P在M、N之间滑动时滑动变阻器的阻值变化范围． 8．在如图所示电路中，灯L1的电阻R1是灯L2电阻R2的（不考虑灯丝电阻随温度的变化），电源电压为 10V且保持不变．当闭合开关S0、S1，断开开关S2时，灯L1正常发光，电阻R3消耗的电功率为2W，电压表示数为U1；当闭合开关S2，断开开关S0、S1时，电阻R4消耗的电功率为0.25W， 电压表示数为U1．（画出等效电路图） 求： （1）电流表前后两次电流之比； （2）灯L1的额定电功率； （3）电阻R4的阻值．

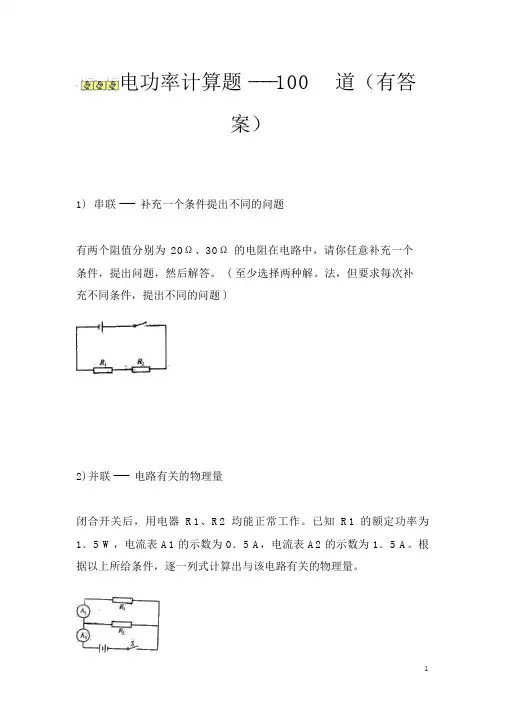

电功率计算题----100道（有答案） 1) 串联----补充一个条件提出不同的问题 有两个阻值分别为20Ω、30Ω的电阻在电路中，请你任意补充一个条件，提出问题，然后解答。(至少选择两种解。法，但要求每次补充不同条件，提出不同的问题) 2)并联----电路有关的物理量 闭合开关后，用电器R1、R2均能正常工作。已知R1的额定功率为1．5 W，电流表A1的示数为0．5 A，电流表A2的示数为1．5 A。根据以上所给条件，逐一列式计算出与该电路有关的物理量。 3)照明电路----电炉---热量 ?220 V 500 W?的小电炉子接在家庭电路中使用，求：(1)半个小时内它能放出多少焦耳的热量?(2)你还能算出该电炉子的哪些物理量?请任意选择两个计算出来。 4)一盏灯----功率.电流 接在家庭电路上的一盏灯，在10 min内消耗的电能是2.4×104 J.求这盏灯的电功率和通过灯丝的电流. 5)一个小灯泡----额定功率.电阻.电能
一个额定电压为2.5 V的小灯泡，正常发光时通过灯丝的电流为0.2 A，求 （1）小灯泡的额定功率； （2）小灯泡发光时的灯丝电阻； （3）通电1 min小灯泡消耗多少电能？ 6)家庭电路----电能表----电费是 小林家中的电能表5月18日的示数是0165.8,到6月18日时电能表的示数是0231.6,如果他家所在地区的电价是0.49元/度，请你帮他计算出他家这个月的电费是多少？ 7)并联----阻值.电流.发热功率. 电阻R1和R2并联后，接到6V的电源上.若开关闭合后，电流表A1、A的示数分别为0.1 A和0.3 A.求：(1)电阻R1的阻值；(2)通过电阻R2的电流；(3)电阻R1的发热功率？ 8)家庭电路----应购买的灯是哪盏----电阻 某同学家中60W的灯突然烧坏一个，现他到超市购买新的并要求换上。但在超市中发现有以下铭牌的灯：PZ36—60、?220V，60W?、?110V，60W?、你认为他应购买的灯是哪盏？并计算出此灯正常发光时的电阻是多少？ 9)家庭电路----总电流是----灯.冰箱.洗衣机 有?220 V，40 W?的日光灯一盏，?220 V，8 W?的日光灯两盏，?220 V，60 W?的电视机一台，?220 V，130 W?的电冰箱一台，?220 V，350 W?的洗衣机一台.那么如果这些用电器同时使用，电路中的总电流是多大？
电功率经典计算题 1．如图45所示，灯炮L正常发光时，求：(1)通过灯泡的电流强度是多少？ (2)安培表示数是多少？ 2．如图46所示，电源电压为10伏，电灯L的电压为9伏特，它的电阻为12欧姆．安培表示数I=1.2安培，求： (1)电阻R1是多少欧姆？ (2)若将R1换成36欧姆的电阻R2，然后调节变阻器使安培表示数变为I＇=0.8安培， 这时电灯上的电流强度是多少？ 3．在图47所示的电路中，AB是滑动变阻器，P是滑片，小灯泡L上标有“2.5V 1W”字样，电源电压为4.5伏特，电路中串接一只量程为0～0.6安培的电流表。 (1)当K1、K2都打开时，滑片P应在滑动变阻器的哪一端？(2)当闭合K1，调节滑动变阻器，使电流表中的读数多大时，小灯泡才能正常发光？这时滑动变阻器的阻值是多少 (3)若此时将开关K2闭合，问通过电流表的电流会不会超过量程？
4．现有两个小灯泡A和B。A灯标有“6V 1.2w”的字样，B灯标有“12V 6W”字样，试求：(1)两个小灯泡的额定电流；(2)如果把它们串联起来，为了使其中一个灯泡能够持续地正常发光，加在串联灯泡两端的总电压不得超过多少伏特？（设灯丝的电阻不随温度变化） 5．如图48所示，L为标为“3V 0.15W”的一只灯泡，R的阻值为120欧姆。 (1)当开关K2闭合，K1断开时，L恰好正常发光，此时安培表和伏特表的示数各是多少？ (2)当开关K1闭合，K2断开时，安培表和伏特表的示数各是多少？ 6．图49中的A是标有“24V 60W”的用电器，E是电压为32伏特电源，K是电键，B 是滑动变阻器，若确保用电器正常工作，请在图中把电路连接起来，并求出滑动变阻器B 中通过电流的那段电阻值和它消耗的电功率。 7．在图50中，灯泡L与电阻R并联，已知R的电阻值是L灯泡电阻值的4倍，此时安培表的读数I1=2.5安培，若将灯泡L与电阻R串联如图51所示，则灯泡L的功率P2=0.64瓦特，设电源电压不变，求(1)灯泡L与电阻R串联时安培表的读数I2是多少？(2)灯泡L的电阻R是多少？ 8．今有“6V 3W”的小灯泡一个，18伏特的电源一个。要使灯泡正常发光，应在电路中连入一个多大的电阻？应怎样连接？这个电阻功率至少应为多大？
电学专题:电功率试题分类点拨和变式训练 电功电功率复习 串联电路 并联电路 ⑴欧姆定律及其变形公式：I=_______，U=_______，R=________。 ⑵电功率及其变形公式： ①P=_______，W=_______， t=_______。 ②P=_______，I=_______，U=_______。 ⑵电功率和欧姆定律结合及其变形公式： ①P=_______= ， ② I=_______，R=_______。 注意：利用公式P ＝W /t 计算时要灵活选择单位，使计算简单。
【例1】一段导体两端电压是2V时，导体中的电流是0.5 A ？它的电阻是多少欧姆？电功率是多少瓦？如果电压增大到3V，导体中的电流变为多大？它的电功率又是多大？ 点拨：解电学题的关键是画出电路图，并在图中标出已知量和未知量的符号；从结论入手，根据相关公式或电路特点，反推出已知量。 解： 变式训练 1.一段导体两端电压是3V时，导体中的电流是0.5 A，它的电阻是多少？电功率是多少？ 如果电压增大到6V，导体中的电流是多大？它的电功率又是多大？如果电压减小到1.5 V时，电流又是多大？它的电功率又是多大？ 2.导体两端加3V的电压时，通过它的电流是200mA，该导体的电阻是_____，电功率是______；如果将导体两端的电压增至4V，应选0~0.6 A、0~3 A的电流表的______量程来测量电路中的电流强度，这时导体的电功率为_______W，导体的电阻是_____Ω。 3.一段导体两端的电压为6V时，导体中的电流为0.2 A ，它的电功率是_____，电阻是_____；如果要使通过该导体的电流变为0.5 A , 那么加在它两端的电压应为______V，电功率是_______。 4.导体两端加6V电压时，通过导体的电流是3A , 导体的电阻是多少？电功率是多大？若 导体两端加12V电压时，导体中的电流多大？电功率是多大？若导体两端不加电压，导体的电阻是多大？电功率是多大？ 5.将一个导体接到12 V的电源上，通过它的电流是0.3 A，如果将它接到4V的电源上，通 过它的电流是多少？它的电阻是多大？电功率是多大？10min消耗的电能是多少？ 6.有一根导线，如果在它两端加上12V电压，通过它的电流是0.4 A，那么它的电阻是____Ω， 它消耗的电功率是______，10min消耗的电能是______焦耳。如果这根导线两端电压为零，则通过它的电流为_____A , 它的电阻是_____Ω。
电功率计算专题－简单计算题 练习一直接用公式及变形式电能的计算公式：W= UIt,W=Pt推导式： 电功率的计算公式：P= ,P= ,P= 第一类基本公式应用 1、一电灯工作时两端的电压220V，电流0.5A，则其功率是多少瓦？合多少千瓦？ 2、一电热器工作时两端电压36V，它工作时的功率是72W，则工作时的电流是多少安？ 3、一电炉，工作时电流为5A，功率1100W，则其两端的电压为多少伏？ 第二类推导公式应用 (一)4、一电饭锅电阻44Ω，工作时电压220V，则它的功率为多少瓦？合多少千瓦？ 5、一电灯工作电压220V，若功率为40瓦，则它的电阻为多少欧？ 6、一小灯泡两端60瓦，若电阻807欧，则它两端的电压为多少伏？ （二）7、一小灯泡的电阻10Ω，灯泡中的电流200mA，则功率为多少瓦？ 8、一电阻阻值10Ω，若功率0.9W，则通过它的电流为多少安？合多少毫安？ 9、一电阻工作时电流5A，若功率1100W，则电阻的阻值为多少欧？ （三）W=Pt应用 10、一电灯半小时消耗电能0.1度，则它的功率是多少千瓦？合多少瓦特？ 11、一电炉功率1500W，则20分钟消耗电能多少度？合多少千瓦时？合多少焦？ 12、一盏25瓦特的电灯多少小时用一度电？ (四) W= UIt应用 13、一电灯工作时两端的电压220V，电流0.5A，则10S消耗的电能是多少焦？ 14、一电热器工作时两端电压36V，10S消耗电能720J，则工作时的电流是多少安？ 综合 15、一只标有“220V 100W”的白炽灯，正常工作时两端的电压是多少？此时灯丝电阻是多少？正常工作1小时消耗电能是多少？

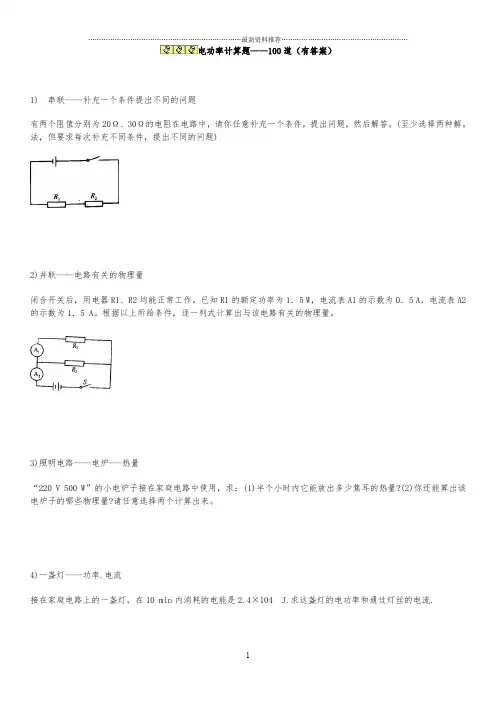

电功率计算题----100道（有答 案） 1) 串联----补充一个条件提出不同的问题 有两个阻值分别为20Ω、30Ω的电阻在电路中，请你任意补充一个条件，提出问题，然后解答。(至少选择两种解。法，但要求每次补充不同条件，提出不同的问题) 2)并联----电路有关的物理量 闭合开关后，用电器R1、R2均能正常工作。已知R1的额定功率为1．5 W，电流表A1的示数为0．5 A，电流表A2的示数为1．5 A。根据以上所给条件，逐一列式计算出与该电路有关的物理量。
