水泥混凝土路面设计计算案例
一、设计资料
某公路自然区划Ⅱ区拟新建一条二级公路，路基为粘性土，采用普通混凝土
路面，路面宽为9m ，经交通调查得知，设计车道使用初期标准轴载日作用次数
为2100次，试设计该路面厚度。
二、设计计算
（一）交通分析
二级公路的设计基准期查表10-17为20年，其可靠度设计标准的安全等级
查表10-17为三级，临界荷位处的车辆轮迹横向分布系数查表10-7取0.39取交
通量年增长率为5％.
设计基限期内的设计车道标准荷载累计作用次数按式（10-3）计算：
6
2010885.939.005
.0365]1)05.01[(2100365]1)1[(?=??-+?=?-+?=ηr
t r s e g g N N 由表10-8可知，该公路属于重交通等级。
（二）初拟路面结构
相应于安全等级为三级的变异水平等级为中级。根据二级公路、重交通等级
和中级变异水平，查表10-1初拟普通混凝土面层厚度为0.22m 。基层选用水泥
稳定粒料（水泥用量5％），厚度为0.18m 。垫层为0.15m 低剂量无机结合料稳定
土。普通混凝土板的平面尺寸为宽4.5m ，长5m 。纵缝为设计拉杆平缝（见图10-8
（a ）），横缝为设计传力杆的假缝（见图10-5（a ））。
（三）路面材料参数确定
查表10-11、表10-12，取重交通等级的普通混凝土面层弯拉强度标准值为
5.0MPa ，相应弯拉弹性模量为31GPa 。
根据中湿路基路床顶面当量回弹模量经验参考值表10-10，取路基回弹模量
为30MPa ，根据垫层、基层材料当量回弹模量经验参考值表10-9，取低剂量无
机结合料稳定土垫层回弹模量为600MPa ，水泥稳定粒料基层回弹模量为
1300MPs 。
按式（10-4）-（10-9），计算基层顶面当量回弹模量如下：
)(101315.018.015.060018.01300222
222
2122
2121MPa h h E h E h E =+?+?=++ )(57.2)15
.0600118.013001(4)15.018.0(1215.060018.01300)11(4)(122123312
21122132311m MN h E h E h h h E h E Dx ?=?+?++?+?=++++=--
)(312.0)1013
57.212()12(31
31m E D h x x x =?== 293.4])301013(51.11[22.6])(51.11[22.645.045.00=-=-=--E E a x 792.0)30
1013(44.11)(44.1155.055.00=-=-=--E E b x )(165)301013(30312.0293.4)(31792.03100MPa E E E ah E x b
x t =???== 普通混凝土层面的相对刚度半径按式（10-14）计算：
)(677.0)165
31000(22.0537.0)(537.031
31m E E h r t c =??==
（四）荷载疲劳应力
标准轴载在临界荷位处产生得到荷载应力按式（10-13）计算：
σPs =0.077r 0.60h -2=0.077×0.6770.60×0.22-2=1.259(MPa)
因纵缝为设拉杆平缝，接缝传荷能力的折减系数K r =0.87.考虑设计基准期内荷
载应力累计疲劳作用的疲劳应力系数K ?=N v e =(9.885×106)0.057=2.504.根据公路等
级，由表10-13得到考虑偏载和动载等因素对路面疲劳损坏影响的综合修正系数
K c =1.02.
荷载疲劳应力按式（10-11）计算：
σpr =k r k?k c σps =0.87×2.504×1.20×1.259=3.29(MPa)
(五）温度疲劳应力
由表10-14，Ⅱ区最大温度梯度取88℃/m 。板长5m ，l/r=5/0.677=7.39，普通
混凝土板厚h=0.22m ，由图10-13查得B x =0.71.按式（10-16）计算温度翘曲应力： )(14.271.02
8822.0310*******MPa B hT E x g
C c tm =?????==-ασ 温度疲劳应力系数k t ，按式（10-17）计算：
53.0]041.0)0
.513.2(828.0[13.20.5])([32.1=-?=-=b f f k c r tm tm t
t σασ 再由式（10-15）计算温度疲劳应力：
σtr =k t σtm =0.53×2.13=1.13（MPa ）
查表10-17，二级公路的安全等级为三级、变异水平等级为中级，目标可靠度
为85％.再查表10-16，确定可靠度系数γr =1.13。
按式（10-18）计算：
σr （σpr +σtr ）=1.13（3.29+1.13）=4.99（MPa ）≤?r =5.0（MPa ）
所以，所选普通混凝土面层厚度为0.22m 满足设计基准期内荷载应力和温度应
力的综合疲劳应力要求。
水泥混凝土路面设计课程设计
一、目的
通过本课程设计，掌握水泥混凝土路面结构组成、各种接缝的构造以及混凝土板厚度的确定方法，了解混凝土路面设计内容、设计步骤。
二、设计资料
（1）某地区一级公路拟建水泥混凝土路面，设计为四车道，路基宽25.5m，行车道宽15m,设置中间带，经调查和预测：使用初期公路上的交通组成如下：解放CA500为500辆/d,东风EQ140为2000辆/d，黄河JN360为200辆/d,黄河JN162为100辆/d,交通SH361为200辆/d,太脱拉138为150辆/d。交通量年平均增长率为5﹪。路基处于中湿状态，土基的回弹模量取42MPa。
（2）轴载及轴数见表10-21。
三、设计依据
《公路水泥混凝土路面设计规范》(JTG D40-2002)。
四、设计方法与设计内容
确定水泥混凝土路面板的厚度时，采用以混凝土材料的弯拉强度作为其设计技术标准，在考虑可靠度因素影响的情况下，使控制行车荷载反复作用在板内所产生的荷载疲劳应力与温度梯度反复作用在板内产生的温度疲劳应力之和不超过混凝土的弯拉强度。并参照本章第四节和《公路水泥混凝土路面社会及规范》(JTG D40-2002)的设计方法，设计以下内容。
（1）设计混凝土路面的各层结构，确定其回弹模量和厚度；
（2）设计混凝土路面板的平面尺寸和各种接缝构造；
（3）设计混凝土路面板的厚度。
五、设计要求
设计成果包括以下内容：
（1）水泥混凝土路面的横断面图、各结构层组成图；（2）水泥混凝土路面的分块图、接缝构造图；
（3）确定水泥混凝土路面板厚的设计书。
a沥青路面设计计算案例 一、新建路面结构设计流程 （1）根据设计要求，按弯沉或弯拉指标分别计算设计年限内一个车道的累计标准当量轴次，确定设计交通量与交通等级，拟定面层、基层类型，并计算设计弯沉值或容许拉应力。 （2）按路基土类与干湿类型及路基横断面形式，将路基划分为若干路段，确定各个路段土基回弹模量设计值。 （3）参考本地区的经验和规范拟定几种可行的路面结构组合与厚度方案，根据工程选用的材料进行配合比试验，测定各结构层材料的抗压回弹模量、劈裂强度等，确定各结构层的设计参数。 （4）根据设计指标采用多层弹性体系理论设计程序计算或验算路面厚度。如不满足要求，应调整路面结构层厚度，或变更路面结构组合，或调整材料配合比，提高材料极限抗拉强度，再重新计算。 （5）对于季节性冰冻地区应验算防冻厚度是否符合要求。 （6）进行技术经济比较，确定路面结构方案。 需要注意的是，完成结构组合设计后进行厚度计算，厚度计算应采用专业设计程序。有关公路新建及改建路面设计方法、程序及相关要求详见《沥青路面设计规范》。 二、计算示例 （一）基本资料 1.自然地理条件 新建双向四车道高速公路地处Ⅱ2区，拟采用沥青路面结构进行施工图设计，填方路基高1.8m，路基土为中液限黏性土，地下水位距路床表面2.4m，一般路基处于中湿状态。 2.土基回弹模量的确定 该设计路段路基处于中湿状态，路基土为中液限黏性土，根据室内试验法确定土基回弹模量设计值为40MPa。 3.预测交通量 预测竣工年初交通组成与交通量，见表9-11.预测交通量的年平均增长率为5.0％.
（二）根据交通量计算累计标准轴次Ne ，根据公路等级、面层、基层类型及Ne 计算设计弯沉值。 解:1.计算累计标准当量轴次 标准轴载及轴载换算。 路面设计采用双轮组单轴载100KN 为标准轴载，以BZZ-100表示，根据《沥青路面设计规范》规定，新建公路根据交通调查资料，主要以中客车、大客车、轻型货车、中型货车、大型货车、铰链挂车等的数量与轴重进行预测设计交通量，即除桑塔纳2000外均应进行换算。计算公司为： 35.4121)(∑==n i i i P P n C C N 对于北京BJ130型轻型货车 前轴:C1=1，C2=6.4，Pi=13.4KN ，ni=260 N=C1×C2×ni ×（Pi/P ）4.35=1×6.4×260×(13.4/100)4.35=0.3(次/d) 后轴：C1=1，C2=1，Pi=27.4KN ，P=100KN,ni=260 N=C1×C2×ni ×（Pi/P ）4.35=1×1×260×(27.4/100)4.35 =0.9(次/d) 对于东风EQ140型中型货车 前轴:N=7.9(次/d) 后轴：N=133.9(次/d) 对于东风SP9250型铰接挂车 前轴：N=110(次/d) 后轴：N=1704.3(次/d) 对于黄海DD680型大客车 前轴：N=129.3(次/d) 后轴：N=305.8(次/d) 对于黄河JN163型重型货车 前轴：543.3(次/d) 后轴：N=1534.8(次/d) 对于江淮AL6600型中客车 前轴：N=0.6(次/d) 后轴：N=0.7(次/d) 合计：N=4471.8(次/d) 累计标准当量轴次Ne 。 沥青路面高速公路设计使用年限以15年计，车道系数η=0.45，则累计当量轴次为：
1总则 1．0．1 为适应交通运输发展和公路建设的需要，提高水泥混凝土路面的设计质量和技术水平，保证工程安全可靠、经济合理，制定本规范。 1．0．2 本规范适用于新建和改建公路和水泥混凝土路面设计。1．0．3 水泥混凝土路面设计方案，应根据公路的使用任务、性质和要求，结合当地气侯、水文、土质、材料、施工技术、实践 经验以及环境保护要求等，通过技术经济分析确定。水泥混 凝土路面设计应包括结构组合、材料组成、接缝构造和钢筋 配制等。水泥混凝土路面结构应按规定的安全等级和目标可 靠度，承受预期的荷载作用，并同所处的自然环境相适应， 满足预定的使用性能要求。 1．0．4 水泥混凝土路面设计除应符合本规范外，尚应符合国家现行有关标准的规定。 2 术语、符号 2．1 术语 2．1．1 水泥混凝土路面cement concrete pavement 以水泥混凝土做面层（配筋或不配筋）的路面，亦称刚性路面。 2．1．2 普通混凝土路面plain concrete pavement 除接缝区和局部范围外面层内均不配筋的水泥混凝土路面，亦称素混凝土路面。
2．1．3 钢筋混凝土路面jointed reinforced concrete pavement 面层内配置纵、横向钢筋或钢筋网并设接缝的水泥混凝土路面。 2．1．4 连续配筋混凝土路面continuous reinforced concrete pavement 面层内配置纵向连续钢筋和横向钢筋，横向不设缩缝的水泥混凝土路面。 2．1．5 钢纤维混凝土路面steel fiber reinforced concrete pavement 在混凝土面层中掺入钢纤维的水泥混凝土路面。 2．1．6 复合式路面composite pavement 面层由两层不同类型和力学性质的结构层复合而成的路面。 2．1．7 水泥混凝土预制块路面concrete block pavement 面层由水泥混凝土预制块铺砌成的路面。 2．1．8 碾压混凝土roller compected concrete 采用振动碾压成型的水泥混凝土。 2．1．9 贫混凝土lean concrete 水泥用量较低的水泥混凝土。 2．1．10 设计基准期限design reference period 计算路面结构可靠度时，考虑各项基本度量与时间关系所取用的基准时间。 2．1．11 安全等级safety classes
现行公路沥青路面设计实例计算书汇总 内容提要配合《公路沥青路面设计规范》（JTG D50-2017）和已发行的《公路水泥混凝土路面设计规范》（JTG D40-2011）的有关内容，东南大学编制了《公路路面设计程序系统》（HPDS2017），本文仅对其中公路沥青混凝土路面设计的实例计算进行详细汇总，供设计人员参考。 关键词公路沥青混凝土路面设计实例计算汇总 0 前言 《公路沥青路面设计规范》（JTG D50-2017）的设计方法与前规范有很大不同，为使设计人员较快掌握与之配套的《公路路面设计程序系统》（HPDS2017），特编本实例计算详细汇总。 表1 现行公路沥青路面设计实例计算书汇总表 1 新建二级公路计算书 （1）新建二级公路计算书: 一、交通量计算 公路等级二级公路 目标可靠指标 初始年大型客车和货车双向年平均日交通量（辆/日） 900 路面设计使用年限（年） 12 通车至首次针对车辙维修的期限（年） 12 交通量年平均增长率％
方向系数 .55 车道系数 1 整体式货车比例 45 ％ 半挂式货车比例 25 ％ 车辆类型 2类 3类 4类 5类 6类 7类 8类 9类 10类 11类 满载车比例 .1 .41 .12 0 .38 .59 .32 .47 .41 .42 初始年设计车道大型客车和货车年平均日交通量（辆/日） 495 设计使用年限内设计车道累计大型客车和货车交通量（辆） 2960466 路面设计交通荷载等级为轻交通荷载等级 当验算沥青混合料层疲劳开裂时: 设计使用年限内设计车道上的当量设计轴载累计作用次数为 7500888 当验算无机结合料稳定层疲劳开裂时: 设计使用年限内设计车道上的当量设计轴载累计作用次数为 +08 当验算沥青混合料层永久变形量时: 通车至首次针对车辙维修的期限内设计车道上的当量设计轴载累计作用次数为 7500888 当验算路基顶面竖向压应变时: 设计使用年限内设计车道上的当量设计轴载累计作用次数为 +07 二、路面结构设计与验算 路面结构的层数 : 5 设计轴载 : 100 kN 路面设计层层位 : 4 设计层起始厚度 : 200 (mm) 层位结构层材料名称厚度模量泊松比无机结合料稳定类材沥青混合料车辙试验 (mm) (MPa) 料弯拉强度( MPa) 永久变形量( mm )
水泥混凝土路面设计计算案例 一、设计资料 某公路自然区划Ⅱ区拟新建一条二级公路，路基为粘性土，采用普通混凝土 路面，路面宽为9m ，经交通调查得知，设计车道使用初期标准轴载日作用次数 为2100次，试设计该路面厚度。 二、设计计算 （一）交通分析 二级公路的设计基准期查表10-17为20年，其可靠度设计标准的安全等级 查表10-17为三级，临界荷位处的车辆轮迹横向分布系数查表10-7取0.39取交 通量年增长率为5％. 设计基限期内的设计车道标准荷载累计作用次数按式（10-3）计算： 6 2010885.939.005 .0365]1)05.01[(2100365]1)1[(?=??-+?=?-+?=ηr t r s e g g N N 由表10-8可知，该公路属于重交通等级。 （二）初拟路面结构 相应于安全等级为三级的变异水平等级为中级。根据二级公路、重交通等级 和中级变异水平，查表10-1初拟普通混凝土面层厚度为0.22m 。基层选用水泥 稳定粒料（水泥用量5％），厚度为0.18m 。垫层为0.15m 低剂量无机结合料稳定 土。普通混凝土板的平面尺寸为宽4.5m ，长5m 。纵缝为设计拉杆平缝（见图10-8 （a ）），横缝为设计传力杆的假缝（见图10-5（a ））。 （三）路面材料参数确定 查表10-11、表10-12，取重交通等级的普通混凝土面层弯拉强度标准值为 5.0MPa ，相应弯拉弹性模量为31GPa 。 根据中湿路基路床顶面当量回弹模量经验参考值表10-10，取路基回弹模量 为30MPa ，根据垫层、基层材料当量回弹模量经验参考值表10-9，取低剂量无 机结合料稳定土垫层回弹模量为600MPa ，水泥稳定粒料基层回弹模量为 1300MPs 。 按式（10-4）-（10-9），计算基层顶面当量回弹模量如下： )(101315.018.015.060018.01300222 222 2122 2121MPa h h E h E h E =+?+?=++ ) (57.2)15 .0600118.013001(4)15.018.0(1215.060018.01300)11(4)(122123312 21122132311m MN h E h E h h h E h E Dx ?=?+?++?+?=++++=--
路基路面课程设计（沥青路面设计）例 1.1道路等级确定 根据调查资料，基年交通量组成如下： 表3.1 基年交通量组成 由于路线为县级公路，因此道路等级为一级公路以下，则由预测年限规定：具有集散功能的一级公路及二、三级公路的规划交通量应按15年预测，则由公式： N d =N (1+8%)n-1 (式1-1) 其中：N d —规划年交通量（辆/日） N —基年平均日交通量（辆/日） —年平均增长率（%） n—预测年限（年） 即：规划年交通量为: Nd=[(150+80+100+120）×1.5+150×2.0+（120+110）×3.0]×(1+8%)15-1 =[345+150+300+180+360+330] ×(1+8%)15-1 =4890辆/日 由《公路工程技术标准》（JTG B01—2003）（以下简称《标准》），双车道三级公路应能适应将各种车辆折合成小客车的年平均日交通量为2000～6000辆，综合考虑选定道路等级为三级。
1.2结构设计 6.2.1轴载分析 路面设计以双轮组单轴轴载100kN为标准轴载。 6.2.1.2.1轴载换算(基本参数见表6.1) 轴载换算公式如下： N= 35 .4 i i k 1 i 2 1p p N C C?? ? ? ? ? ∑ = （式6-1） 式中：N—标准轴载的当量轴次，（次/日）； N i —被换算车辆的各级轴载，（KN）； P—标准轴载，（KN）； P i —被换算车辆的各级轴载，（KN）； K—被换算车型的轴载级别； C 1—轴载系数，C 1 =1+1.2×(m-1)，m是轴数。当轴间距大于3m时，按单独 的一个轴载计算，当轴轴间距小于3m时，应考虑轴数系数；C 2 —轮组系数，单轮组为6.4，双轮组为1，四轮组为0.38。 表6-1 标准轴载计算参数 表6-2 预测交通量组成

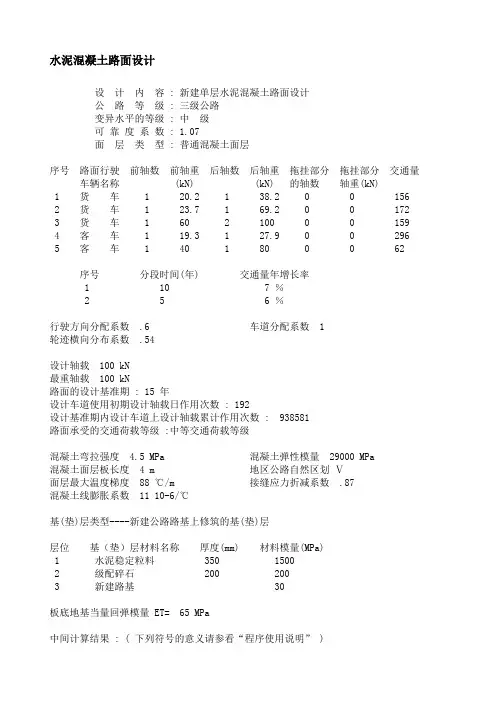

公路水泥混凝土路面设计新规范混凝土板厚度计算示例 内容提要本文主要把《公路水泥混凝土路面设计规范》（JTG D40-2011）中的计算每个示例，加上标题、要点、提示，便于学习和查阅。 关键词公路水泥混凝土路面设计规范计算示例 示例1 粒料基层上混凝土面板厚度计算 （1）二级公路设计轴载累计作用次数 Ne=74.8×10次中等交通荷载等级 （2）板底当量回弹模量值 Et=120 MPa; （3）设计轴载 Ps=100 KN ;最重轴载 Pm=180 KN ； （4）设计厚度0.25m=计算厚度0.24m+0.01m ； 示例 2 水泥稳定粒料基层上混凝土面板厚度计算 （1）一级公路设计轴载累计作用次数 Ne=1707×10次重交通荷载等级； （2）板底当量回弹模量值 Et=125 MPa； （3）设计轴载 Ps=100 KN ;最重轴载 Pm=180 KN； （4）由面板、半刚性基层的弯曲刚度，求出路面结构总想对刚度半径rg,再计算面层、基层荷载、温度应力（下层板温度应力不需计算）； （5）设计厚度0.27m=计算厚度0.26m+0.01m ； 示例 3 碾压混凝土基层上混凝土面板厚度计算 （1）一级公路设计轴载累计作用次数 Ne=3.186×10次特重交通荷载等级；
（2） 板底当量回弹模量值 Et=130 MPa ； （3） 设计轴载 Ps=100 KN ;最重轴载 Pm=250 KN ； （4） 由面板、半刚性基层的弯曲刚度，求出路面结构总想对刚度半径rg,再计算面层、基层荷载、 温度应力（下层板温度应力不需计算）； （5） 面层与基层竖向接触刚度 设夹层取 3000 MPa,不设夹层按式（B.5.2-5）计算； （6） 设计厚度0.31m=计算厚度0.30m+0.01m ； 示例 4 面层复合板的厚度计算 要点（复合板模型） （1） 一级公路 设计轴载累计作用次数 Ne=400×10次 重交通荷载等级； （2） 板底当量回弹模量值 Et=110 MPa ； （3） 设计轴载 Ps=100 KN ;最重轴载 Pm=180 KN ； （4） 先计算出复合板的等效弯曲刚度c D ~、c h ~ 等效厚度、半刚性基层板的弯曲刚度b D 、路面结构总 想对刚度半径g r ，再计算复合板的荷载、温度应力； （5） 计算厚度0.08m 的橡胶水泥混凝土与0.17m 的普通混凝土复合而成的面层满足要求。 示例 5 旧混凝土路面上加铺沥青混凝土设计 要点：复合式面板，沥青上面层的作用主要是提供路面的表面使用功能，并有一定承载作用，通过分析增加40mm 沥青上面层方可减小10mm 混凝土下面层厚度。混凝土板是主要承载层，其作用类似于普通混凝土面层，这是计算分析及设计的主要着眼点。通过对有沥青上面层的混凝土板的三维有限元法分析，得出了荷载应力与温度应力的修正公式及有关计算系数，并绘制出计算诺模图。计算时，应先求无沥青上面层时混凝土板的应力，之后再考虑沥青上面层的影响，从而得到有沥青上面层的混凝土板的荷载应力和温度应力。 （1） 已建一级公路剩余设计基准期30年内设计车道设计荷载累计作用次数Ne=3.73×10次 重交 通荷载等级； （2） 设计轴载 Ps=100 KN ;最重轴载 Pm=200 KN ; （3） 旧路通车10年，再设计使用年限30年，是由于沥青加铺层保护作用，可再使用30年； （4） 经计算，所选沥青混凝土加铺层厚度（0.1m ），使得旧混凝土面层不仅可以承受设计基准期内 荷载应力和温度应力的综合疲劳作用，也可以承受最重轴载在最大温度梯度时的一次作用。 示例 6 连续配筋混凝土路面配筋设计
第四章 路面结构设计 1.1设计资料 （1）自然地理条件 新建济南绕城高速，道路路基宽度为24.5米，全长5km ，结合近几年济南经济增长及人口增长的情况，根据近期的交通量预测该路段的年平均交通量为5000辆/日，交通量平均年增长率γ=4%。路面结构设计为沥青混凝土路面结构，设计年限为15年。 （2）土基回弹模量 济南绕城高速北环所在地区为属于温带季风气候，季风明显，四季分明，春季干旱少雨，夏季温热多雨，秋季凉爽干燥，冬季寒冷少雪。据区域资料，年平均气温13.8℃，无霜期178天，最高月均温27.2℃（7月），最低月均温-3.2℃（1月），年平均降水量685毫米。道路沿线土质路基稠度 c ω=1.3；因此该路基 处于干燥状态，根据公路自然区划可知济南绕城高速处于5 Ⅱ区，根据【JTG D50-2006】《公路沥青路面设计规范》中表5.1.4-1可确定工程所在地土基回弹模量设计值为46MPa 。 （3）交通资料
1.2交通分析 （1）轴载换算 路面设计以双轮组-单轴载为100KN 为标准轴载，以BZZ-100表示。标准轴载的计算参数按表1-2确定。 ○ 1当以设计弯沉为指标时及验算沥青层层底拉应力时，凡大于25kN 的各级轴载Pi 的作用次数Ni 按下式换算成标准轴载P 的当量作用次数N 的计算公式为： 35 .4121∑=? ?? ??=k i i i P P N C C N 式中：N ——标准轴载当量轴次数（次/d ）； Ni ——被换算的车型各级轴载作用次数（次/d ）； P ——标准轴载（kN ）； Pi ——被换算车型的各级轴载（kN ）； C1——被换算车型的各级轴载系数，当其间距大于3m 时，按单独的一个 轴计算，轴数系数即为轴数m ，当其间距小于3m 时，按双轴或多轴计算，轴数系数为C1=1+1.2（m-1）； C2——被换算车型的各级轴载轮组系数，单轮组为6.4，双轮组为1.0， 四轮组为0.38。 沥青路面营运第一年双向日平均当量轴次为： 35 .41 21∑=? ?? ??=k i i i P P N C C N = 4709.00（次/d ） ○ 2当以半刚性层底拉应力为设计指标时，标准轴载当量轴次数N '： 8 121 k i i i P N C C N P =?? '''= ? ??∑ 式中： 1C ' ——轴数系数 2C '——轮组系数，单轮组为18.5，双轮组为1.0，四轮组为0.09。 注：轴载小于50KN 的特轻轴重对结构的影响可以忽略不计，所以不纳入当 量换算。 沥青路面营运第一年双向日平均当量轴次：

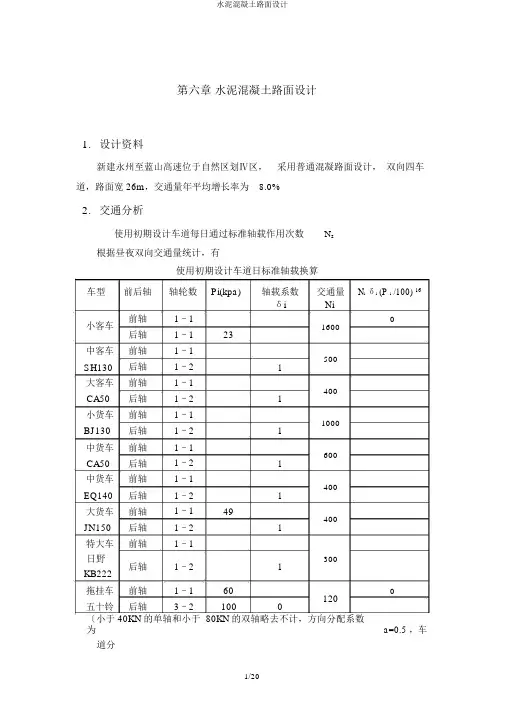

第六章 水泥混凝土路面设计 1.设计资料 新建永州至蓝山高速位于自然区划Ⅳ区，采用普通混凝路面设计，双向四车道，路面宽26m ，交通量年平均增长率为8.0% 2.交通分析 2.1使用初期设计车道每日通过标准轴载作用次数 根据昼夜双向交通量统计，有 使用初期设计车道日标准轴载换算 （小于40KN 的单轴和小于80KN 的双轴略去不计，方向分配系数为a=0.5，车道分 s N
