工程制图尺寸标注基
本规则

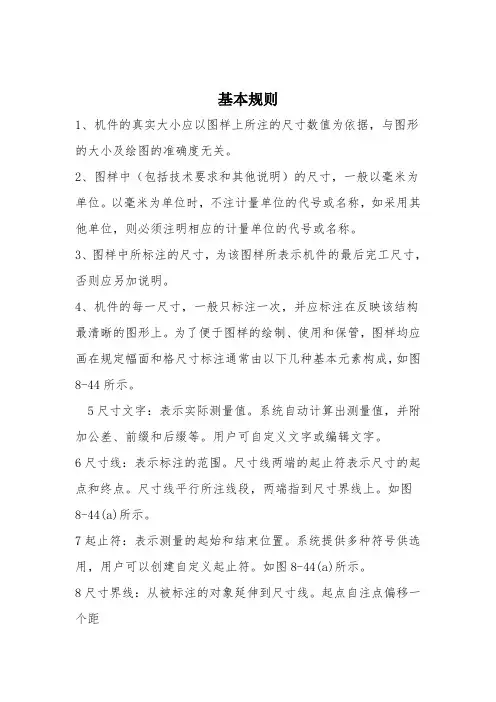

基本规则

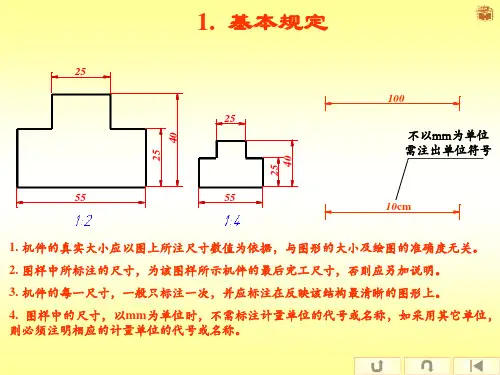

1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
2、图样中（包括技术要求和其他说明）的尺寸，一般以毫米为单位。以毫米为单位时，不注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
3、图样中所标注的尺寸，为该图样所表示机件的最后完工尺寸，否则应另加说明。
4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。为了便于图样的绘制、使用和保管，图样均应画在规定幅面和格尺寸标注通常由以下几种基本元素构成，如图8-44所示。
5尺寸文字：表示实际测量值。系统自动计算出测量值，并附加公差、前缀和后缀等。用户可自定义文字或编辑文字。
6尺寸线：表示标注的范围。尺寸线两端的起止符表示尺寸的起点和终点。尺寸线平行所注线段，两端指到尺寸界线上。如图8-44(a)所示。
7起止符：表示测量的起始和结束位置。系统提供多种符号供选用，用户可以创建自定义起止符。如图8-44(a)所示。
8尺寸界线：从被标注的对象延伸到尺寸线。起点自注点偏移一个距
标注尺寸的三要素
1. 尺寸界线——用来限定所注尺寸的范围。用细实线绘制。一般由轮廓线、轴线、对称线引出作尺寸界线，也可直接用以上线型为尺寸界线。超出尺寸线终端2-3mm。
2. 尺寸线（含有箭头）——用细实线绘制。要与所注线段平行。
3. 尺寸数字
标注尺寸的符号直径用“Ф”表示，球用“SФ”、“SR”表示。半径用“R”表示，方形结构用“□”表示，参考尺寸其数字加注“（）”1、标注线性尺寸时：水平方向数字字头朝上；垂直方向数字字头朝左。2、标注角度尺寸时：数字一律水平书写，注在尺寸线的中断处、外侧或引出，尺寸线是圆弧线。实际上根本不是这样的，数字不必水平书写。3、标注圆和圆弧时：圆在数字前加“Ф”圆弧在数字前加“R”球面在数字前加“SФ”或“SR”标注圆和圆弧时，尺寸线应通过圆心。尺寸数字不能被任何图线穿过；大尺寸在外，小尺寸在内。上一篇文章讲到了尺寸的组
成，但仅仅了解尺寸组成是远远不够的，在机械制图中尺寸是图形的生命，是图形必不可少的组成部分。因此本文将详细的讲解关于尺寸的知识。
通过本文我们主要掌握尺寸标注的正确性，即按国家标准标注尺寸。重点掌握尺寸的组成、典型尺寸的标注。在学习具体内容之前我们要牢记尺寸标注的原则——正确+完整+清晰+合理。
简单的说尺寸应该包括尺寸线、尺寸线的末端形式、尺寸界线、以及尺寸数字。以下将分别讲解这四部分内容。
一、尺寸线：
尺寸线是用来表示尺寸的度量方向的。1、线型只用细实线，不能用别的图线替换，同时也不能和其他的线相重合以及画在其他线的延长线上。2、所标注的尺寸中尺寸线要与所标注的线保持平行。这里要注意下尺寸线和尺寸界线的区别。3、轴线或对称中心线可直接利用它们作尺寸界线。
下图所标出的错误均是我们会常犯的一些典型错误。我们在制图中要严格避免出现这样的错误。
二、尺寸线的末端形式。
这个简单，记下就行了，主要有箭头、45度斜线，小圆点等。（这里要注意多练习箭头的画法，事实上很多学生箭头画的都很不规范。）
三、尺寸界线：
尺寸界线主要表示尺寸的度量范围。同样需要注意两点：
1、和尺寸线一样只用细实线绘制。
2、表示方法：由图形的轮廓线、轴线或对称中心线处引出，也可直接利用它们作尺寸界线。
四、尺寸数字：
尺寸数字表示物体尺寸的实际大小。尺寸数字一般应标注在尺寸线的上方或中断处。这里要留心标注的方向，尺寸线水平时在尺寸线上方或者中断处，尺寸线竖直时要标在尺寸线左边（具体可以这样理解：将图纸顺时针旋转使要标注的尺寸线水平，这时符合尺寸线水平时标注的要求时就算正确）
比如下图中的第五处标注就算错误标法。
