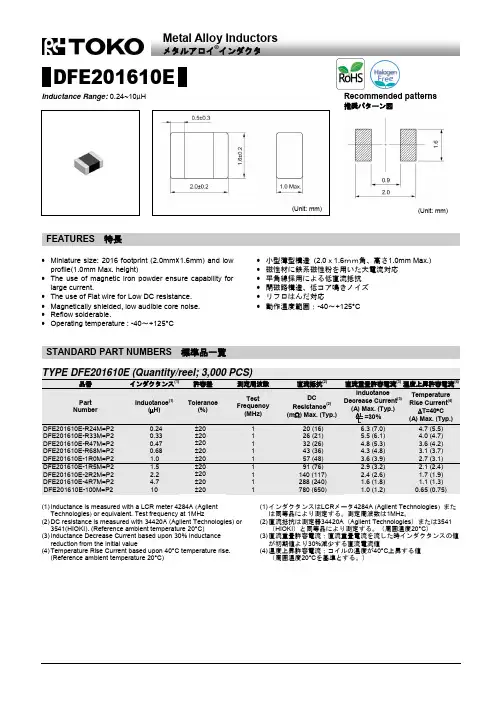

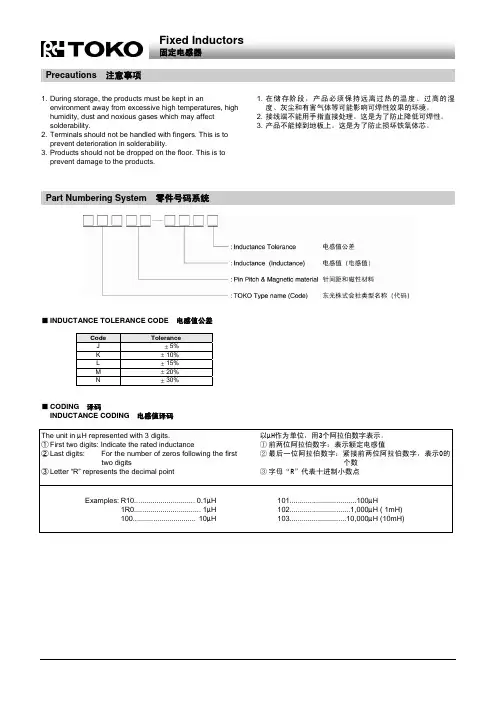

DFE201610E
Inductance Range: 0.24~10μH
(Unit: mm)
(Unit: mm)
? Miniature size: 2016 footprint (2.0mm×1.6mm) and low profile(1.0mm Max. height)
? The use of magnetic iron powder ensure capability for large current.
? The use of Flat wire for Low DC resistance. ? Magnetically shielded, low audible core noise. ? Reflow solderable.
? Operating temperature : -40～+125°C ? 小型薄型構造 (2.0ｘ1.6ｍｍ角、高さ1.0mm Max.) ? 磁性材に鉄系磁性粉を用いた大電流対応 ? 平角線採用による低直流抵抗 ? 閉磁路構造、低コア鳴きノイズ ? リフロはんだ対応
?
動作温度範囲：-40～+125°C
(1) Inductance is measured with a LCR meter 4284A (Agilent Technologies ) or equivalent. Test frequency at 1MHz
(2) DC resistance is measured with 34420A (Agilent Technologies) or 3541(HIOKI). (Reference ambient temperature 20°C)
(3) Inductance Decrease Current based upon 30% inductance reduction from the initial value
(4) Temperature Rise Current based upon 40°C temperature rise. (Reference ambient temperature 20°C)
(1) インダクタンスはLCR メータ4284A (Agilent Technologies ) または同等品により測定する。測定周波数は1MHz 。
(2) 直流抵抗は測定器34420A （Agilent Technologies ）または3541（HIOKI ）と同等品により測定する。（周囲温度20°C ）
(3) 直流重畳許容電流：直流重畳電流を流した時インダクタンスの値が初期値より30%減少する直流電流値
(4) 温度上昇許容電流：コイルの温度が40°C 上昇する値 （周囲温度20°C を基準とする。）
Recommended patterns
推奨パターン図
Metal Alloy Inductors
メタルアロイ?
インダクタ
莱士LIS85126W80mA全电压隔离LED驱动方案 以下方案参数，为典型应用，仅供参考使用，用户需根据实际使用环境进行验证（INPUT:AC90V/60HZ-AC264V/50HZ;建议工作电压 AC100V/60HZ-AC264V/50HZ；OUTPUT:DC75V/80mA） 一：原理图: 二：物料表: No.Designator Description QTY 1R1,R2SMD RES1206150KΩ±5%2 2R3SMD RES12063R0±1%1 3R4SMD RES120668K±1%1 4C1EC 6.8uF/400V105℃?8X12mm1 5C2SMD Capacitor0805X7R/1uF/50V1 6C3EC47uF/100V105℃?8X12mm1 7D1-D4SMD二极管M74 8D5HER1031 9T1EE-134+2PIN立式1 10IC1LIS8512SOP-81 11CY1Y电容222M/250-400VAC P=7.5mm安规1 12PCB FR4双面板17.2*37mm 1.2mm厚1 三：变压器资料 1)骨架:EE-13(4+2Pin立式) 2)磁芯材质:PC40(TDK) 3)原边电感量(Pin4-1)=2.0mH±5%(50KHz,1V,25℃)
步骤层数脚位线径匝数绕线方向1P14脚—〉2脚Φ0.15mm*1漆包线82T密绕2层顺时针2绝缘胶带――Tape2T 3S15脚―〉8脚Φ0.17mm*1漆包线147T密绕4层，顺时针4绝缘胶带――Tape2T 5P22脚—〉1脚Φ0.15mm*1漆包线80T密绕2层顺时针6绝缘胶带――Tape3T 1：说明 1）绕线图中表示同名端；表示起绕点。 2）Φ0.15mm*1表示1根Φ015mm漆包线并绕；Φ0.17mm*1表示1根Φ0.17mm漆包线并绕。 当绕线方式为逆时针绕法时，将骨架相对于顺时针时旋转180度，转轴绕线方向不变。（不要随意改动，以免影响电性。） 注意事项 1）所有绕线均为铜线，绕线时应均匀密绕。 2）所有产品应真空含浸，要求全检，确保品质。 3）PIN3需去掉 四：PCB图档
Wire Wound SMD Power Inductors – SWPA Series Operating temperature range: -40℃~+125℃ (Including self-heating) FEATURES ● Magnetic-resin shielded construction reduces buzz noise to ultra-low levels ● Metallization on ferrite core results in excellent shock resistance and damage-free durability ● Closed magnetic circuit design reduces leakage flux and Electro Magnetic Interference (EMI) ● 30% higher current rating than conventional inductors of equal size ● Takes up less PCB real estate and save more power APPLICATIONS ● Smart phone, smart TV, set top box, notebook ● Car navigation systems, telecomm base stations ● VR, AR ● LED lighting PRODUCT IDENTIFICATION SWPA 3012 S 1R0 N T □□□ ① ② ③ ④ ⑤ ⑥ ⑦ ② External Dimensions (L×W×H) [mm] 252010 2.5×2.0×1.0 252012 2.5×2.0×1.2 3010 3.0×3.0×1.0 3012 3.0×3.0×1.2 3015 3.0×3.0×1.5 4010 4.0×4.0×1.0 4012 4.0×4.0×1.2 4018 4.0×4.0×1.8 4020 4.0×4.0×2.0 4026 4.0×4.0×2.6 4030 4.0×4.0×3.0 5012 5.0×5.0×1.2 5020 5.0×5.0×2.0 5040 5.0×5.0×4.0 6020 6.0×6.0×2.0 6028 6.0×6.0×2.8 6040 6.0×6.0×4.0 6045 6.0×6.0×4.5 8040 8.0×8.0×4.0 8050 8.0×8.0×5.0 8060 8.0×8.0×6.0 8065 8.0×8.0×6.5 ① Type SWPA Wire Wound SMD Power Inductor ③ Feature Type S Standard ④ Nominal Inductance Example Nominal Value 1R0 1.0μH 100 10μH ⑤ Inductance Tolerance K ±10% M ±20% N ±30% ⑥ Packing T Tape Carrier Package ⑦ Design Code □□□ Standard product is blank https://www.doczj.com/doc/354644673.html,
电感在电路中的作用与使用方法 一、电感器的定义。 1.1 电感的定义： 电感是导线内通过交流电流时，在导线的内部及其周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。 当电感中通过直流电流时，其周围只呈现固定的磁力线，不随时间而变化；可是当在线圈中通过交流电流时，其周围将呈现出随时间而变化的磁力线。根据法拉弟电磁感应定律－－－磁生电来分析，变化的磁力线在线圈两端会产生感应电势，此感应电势相当于一个“新电源”。当形成闭合回路时，此感应电势就要产生感应电流。由楞次定律知道感应电流所产生的磁力线总量要力图阻止原来磁力线的变化的。由于原来磁力线变化来源于外加交变电源的变化，故从客观效果看，电感线圈有阻止交流电路中电流变化的特性。电感线圈有与力学中的惯性相类似的特性，在电学上取名为“自感应”，通常在拉开闸刀开关或接通闸刀开关的瞬间，会发生火花，这就是自感现象产生很高的感应电势所造成的。 总之，当电感线圈接到交流电源上时，线圈内部的磁力线将随电流的交变而时刻在变化着，致使线圈不断产生电磁感应。这种因线圈本身电流的变化而产生的电动势，称为“自感电动势”。 由此可见，电感量只是一个与线圈的圈数、大小形状和介质有关的一个参量，它是电感线圈惯性的量度而与外加电流无关。 电感的具体作用： 1、在DCDC转换的时候,电源输入和DCDC芯片之间常接着一个22uh的功率电感， 一，扼流：在低频电路用来阻止低频交流电；脉动直流电到纯直流电路；它常用在整流电路输出端两个滤波电容的中间，扼流圈与电容组成Π式滤波电路。在高频电路：是防止高频电流流向低频端，在老式再生式收音机中的高频扼流圈。得到应用。 二，滤波：和上述理论相同；也是阻止整流后的脉动直流电流流向纯直流电路由扼流圈（为简化电路，降低成本，用纯电阻替带扼流圈）两个电容（电解电容）组成派式滤波电路。利用电容充放电作用和扼流圈通直流电，阻挡交流电特性来 完成平滑直流电而得到纯正的直流电。 三，震荡：我们说整流是把交流电变成直流电，那么震荡就是把直流电变成交流电的反过程。我们把完成这一过程的电路叫作“震荡器”。
FEATURES APPLICATIONS 150 M T HOW TO ORDER DIMENSIONS PS-D PS-D SERIES SMD POWER INDUCTORS , Low profile Magnetic shielded SMT type,suitable for reflow soldering. Portable communication equipment Notebook Computer DC/DC DC/DC converters etc. PS 5D28 (Unit)mm
ELECTRICAL CHARACTERISTICS Isat:Isat 35% Isat:Saturation Current,the current when the inductance becomes 35%lower than its initial value. Unit mm PS2D11Series PS2D14Series PS-D SERIES SHIELDED SMD POWER INDUCTORS PS-D PS2D18Series
PS3D18Series PS4D18Series PS4D28Series Isat:Isat35% Isat:Saturation Current,the current when the inductance becomes35%lower than its initial value.
Isat:Isat 35% Isat:Saturation Current,the current when the inductance becomes 35%lower than its initial value. PS5D28Series PS6D28Series PS-D SERIES SHIELDED SMD POWER INDUCTORS PS-D PS6D38Series

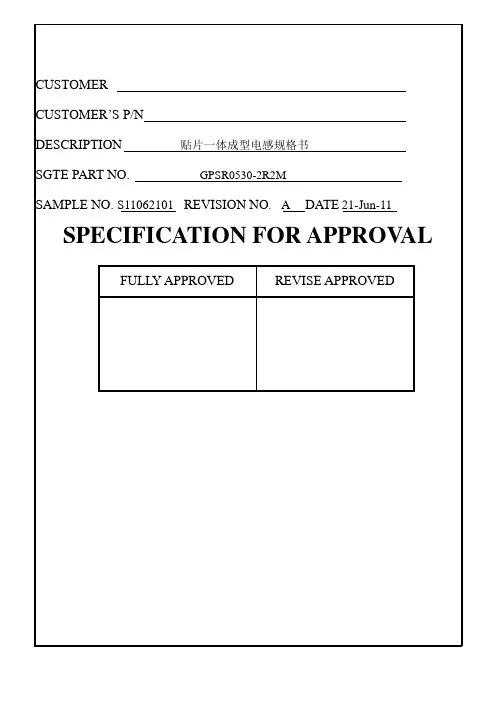

CUSTOMER CUSTOMER’S P/N DESCRIPTION贴片一体成型电感规格书 SGTE PART NO.GPSR0530-2R2M SAMPLE NO. S1*******REVISION NO. A DATE21-Jun-11 SPECIFICATION FOR APPROV AL FULLY APPROVED REVISE APPROVED
SPECIFICATION INDEX COVER PAGE ▓SHAPE & DIMENSION…………………….………...........1-8▓ELECTRICAL CHARACTERISTICS AND EXTERNAL TEST REPORT…….……………………………………….2-8▓ELECTRICAL CHARACTERISTICS……………………..3-8 ▓ELECTRICAL CHARACTERISTICS……………………..4-8 ▓ELECTRICAL CHARACTERISTICS……………………..5-8▓PACKING FOR SPECIFICATION…………………………6-8▓GENERAL CHARACTERISTICS………………………….7-8▓THE CONDITION OF REFLOW…………………………..8-8 APPROVED BY CHECKED BY DRAWING BY
Jesse 6/21 Tony 6/21 Chin 6/21 SPECIFICATION Customers Part Number Item Name Date Power Inductor 21-Jun-11 Gan Tong Part NO. Sample NO. Page GPSR0530-2R2M S1******* 1-8 External Dimensions Unit (mm) 2R2 Coating:uncolored Connection Recommended Land Pattern Electrical Specification Measurement Item Unit Tolerance Specification Test Frequency Test Instrument A 5.2±0.5 B 4.7±0.3 C 3.0Max D ≤0.15 E 2.0±0.5 F 1.0±0.5 G 7.0 REF H 3.0 REF I 2.5 REF
