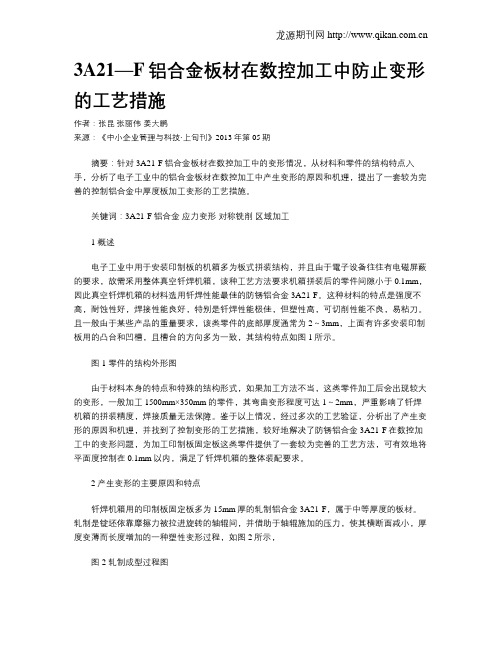

3A21—F铝合金板材在数控加工中防止变形的工艺措施
针对3A21-F铝合金板材在数控加工中的变形情况，从材料和零件的结构特点入手，分析了电子工业中的铝合金板材在数控加工中产生变形的原因和机理，提出了一套较为完善的控制铝合金中厚度板加工变形的工艺措施。
标签：3A21-F铝合金应力变形对称铣削区域加工
1 概述
电子工业中用于安装印制板的机箱多为板式拼装结构，并且由于电子设备往往有电磁屏蔽的要求，故需采用整体真空钎焊机箱，该种工艺方法要求机箱拼装后的零件间隙小于0.1mm，因此真空钎焊机箱的材料选用钎焊性能最佳的防锈铝合金3A21-F。这种材料的特点是强度不高，耐蚀性好，焊接性能良好，特别是钎焊性能极佳，但塑性高，可切削性能不良，易粘刀。且一般由于某些产品的重量要求，该类零件的底部厚度通常为2～3mm，上面有许多安装印制板用的凸台和凹槽，且槽台的方向多为一致，其结构特点如图1所示。
图1 零件的结构外形图
由于材料本身的特点和特殊的结构形式，如果加工方法不当，这类零件加工后会出现较大的变形，一般加工1500mm×350mm的零件，其弯曲变形程度可达1～2mm，严重影响了钎焊机箱的拼装精度，焊接质量无法保障。鉴于以上情况，经过多次的工艺验证，分析出了产生变形的原因和机理，并找到了控制变形的工艺措施，较好地解决了防锈铝合金3A21-F在数控加工中的变形问题，为加工印制板固定板这类零件提供了一套较为完善的工艺方法，可有效地将平面度控制在0.1mm以内，满足了钎焊机箱的整体装配要求。
2 产生变形的主要原因和特点
钎焊机箱用的印制板固定板多为15mm厚的轧制铝合金3A21-F，属于中等厚度的板材。轧制是锭坯依靠摩擦力被拉进旋转的轴辊间，并借助于轴辊施加的压力，使其横断面减小，厚度变薄而长度增加的一种塑性变形过程，如图2所示，
图2 轧制成型过程图
在金属变形的过程中会产生一定的加工硬化，沿着轧制方向会产生分布不均的组织应力。由于轧制工艺的特点，通常会在板材的表面产生拉应力，内部产生压应力，并且表面的拉应力要远大于内部的压应力，其应力的分布方向与轧制的方向有关，其应力分布情况如图3。
图3 材料内部应力分布示意图
