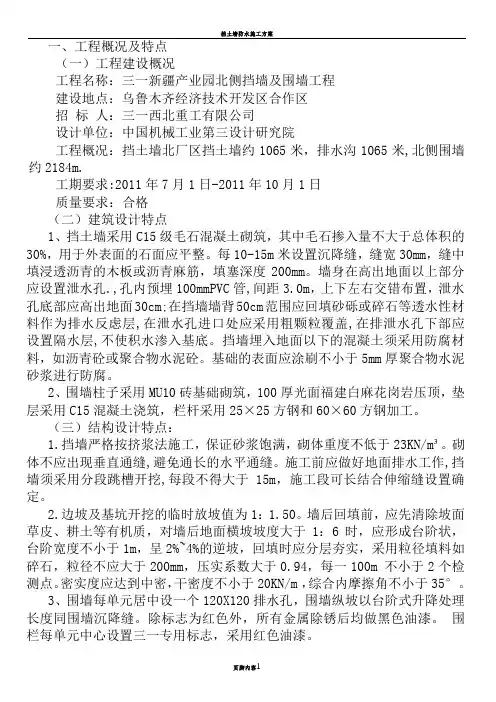

一、工程概况及特点
（一）工程建设概况
工程名称：三一新疆产业园北侧挡墙及围墙工程
建设地点：乌鲁木齐经济技术开发区合作区
招标人：三一西北重工有限公司
设计单位：中国机械工业第三设计研究院
工程概况：挡土墙北厂区挡土墙约1065米，排水沟1065米,北侧围墙约2184m.
工期要求:2011年7月1日-2011年10月1日
质量要求：合格
（二）建筑设计特点
1、挡土墙采用C15级毛石混凝土砌筑，其中毛石掺入量不大于总体积的30%，用于外表面的石面应平整。每10-15m 米设置沉降缝，缝宽30mm，缝中填浸透沥青的木板或沥青麻筋，填塞深度200mm。墙身在高出地面以上部分应设置泄水孔.,孔内预埋100mmPVC管,间距3.0m，上下左右交错布置，泄水孔底部应高出地面30cm;在挡墙墙背50cm范围应回填砂砾或碎石等透水性材料作为排水反虑层,在泄水孔进口处应采用粗颗粒覆盖,在排泄水孔下部应设置隔水层,不使积水渗入基底。挡墙埋入地面以下的混凝土须采用防腐材料，如沥青砼或聚合物水泥砼。基础的表面应涂刷不小于5mm厚聚合物水泥砂浆进行防腐。
2、围墙柱子采用MU10砖基础砌筑，100厚光面福建白麻花岗岩压顶，垫层采用C15混凝土浇筑，栏杆采用25×25方钢和60×60方钢加工。
（三）结构设计特点：
1.挡墙严格按挤浆法施工，保证砂浆饱满，砌体重度不低于23KN/m3。砌体不应出现垂直通缝,避免通长的水平通缝。施工前应做好地面排水工作,挡墙须采用分段跳槽开挖,每段不得大于15m，施工段可长结合伸缩缝设置确定。
2.边坡及基坑开挖的临时放坡值为1：1.50。墙后回填前，应先清除坡面草皮、耕土等有机质，对墙后地面横坡坡度大于1：6时，应形成台阶状，台阶宽度不小于1m，呈2%~4%的逆坡，回填时应分层夯实，采用粒径填料如碎石，粒径不
应大于200mm，压实系数大于0.94，每一100m 不小于2个检测点。密实度应达到中密，干密度不小于20KN/m ，综合内摩擦角不小于35°。
3、围墙每单元居中设一个120X120排水孔，围墙纵坡以台阶式升降处理长度同围墙沉降缝。除标志为红色外，所有金属除锈后均做黑色油漆。围栏每单元中心设置三一专用标志，采用红色油漆。
(四)设备安装设计特点：
1、排水工程：管材采用100mmPVC管材，坡度为5%，进口由粗颗粒材料覆盖，泄水孔底部应高出地面30cm，在挡墙背50cm范围应回填沙砾或碎石等透水性材料最为排水反滤层。在排泄水孔下部应设置隔水层，不使积水渗入底部。出水口外边缘设置排水沟。
2、围栏安装采用焊接连接，柱子顶部安装成品灯笼，100厚光面福建白马花岗岩压顶。
（五）工程施工特点
1、在施工中合理使用机械，提高机械使用率，是本工程的施工要点。做到合理配置、紧而不疏，确保工程按期竣工。
2、应合理安排工期，协调好各分项工程之间的施工顺序和进度。紧密联系各项工程工序，做到合理配置、紧而不疏，确保工程按期竣工。
（六）建设地点特征
本工程位于乌鲁木齐经济技术开发区合作区，场地较为平整，具备三通一平条件。
二、施工准备工作计划
（一）、现场准备
1、根据总平面图及设计交底的现场控制点进行测设，定好轴线桩，将水准点引入现场适当的位置，施工前请建设、设计、监理单位进行验线。
2、根据城市基础设施工程文明施工的具体要求做好现场临设及维护，做到整齐化一。
3、工程开工前施工现场由建设单位提供水、电接点，配合业主做好三通一平工作。符合临时用电和现场管理标准。
4、准备在工程项目开工前，前期施工人员按时进场，租赁好施工临设，机械按要求运抵现场，保证按时开工。
（二）、技术准备
1、工程开工前，做好技术准备工作，熟悉施工图纸，审查图纸。
2、工程开工前完成施工现场调查，了解设计意图，消除错、漏、碰、缺等问题，解决施工技术与施工工艺之间的矛盾。
3、工程开工前进行测量定位、放线及水准点、平面控制点的布设。
4、编制实施性的施工组织设计时要兼顾全面、突出重点，以施工图、施工规范、质量标准、安全操作规程为组织施工的指导文件。
5、计算分项工程的工程量、疏通材料供应渠道，分析劳动力和技术力量，建立健全施工技术管理机构，组织质量安全体系以及施工计划。
6、每道工序开始前要进行技术交底，对施工工艺上的难点和质量通病要提前预防，并制定出有效的处理办法。
（三）、现场人员准备
1、设置施工组织机构（详见后组织机构图）
组建项目经理部，项目经理部内设项目工程师、结构工程师、试验工程师、给排水工程师、施工管理员、材料管理员、安全管理员、预算管理员、质检员、资料员和项目经理认为需要配备的其他关键人员。并根据工程施工进度需要随时增加技术管理人员。项目经理部建立岗位职责制，明确分
工职责，落实施工责任，各岗位各行其职。
2、施工安排
计划先将工程范围内的挡墙划分为若干个平行施工的作业面，组织各专业施工段分段流水施工。
3、根据分项工程的计划作业时间，分期安排设备和人员进入施工现场。前期需要的大部分设备和人员，在开工前进入施工现场，迅速做好开工准备工作，在接到监理工程师和建设单位的开工令后，可立即开工。对施工队伍进行优化组合，聘用技术素质高的、具有配套工种的综合施工劳务队伍，工人进场立刻进行进场教育。
三、施工方案
本挡墙采用平行流水、分段施工法；按此法在施工过程中及调整施工时间，使其与进度相稳合。
（一）施工工艺流程
1、挡土墙：准备工作→测量放样→基槽开挖→基底报验→封基→基础定位测量→基础模板支撑→浇筑毛石砼基础→养护→墙身定位测量→墙身模板支撑→浇筑毛石砼墙身→养护→中间交工验收→墙背回填→竣工验收。
2、围墙：测量放样→围墙基础施工→围墙柱子施工→铁艺围栏安装→成品灯笼安装→自检
（二）主要技术指标
1、本工程设计为C15毛石砼挡墙，毛石含量不大于总体积的3０%，其毛石使用未风化石料，强度不小于30Mpa。
2、设计高度在2-4.5m之间；墙顶宽度在０.83-2.41m 之间、基础宽度在1.26-3.29m之间。
3、基底承载力特征值为300KPA。
4、墙体应设置泄水孔，间距为3m设一个，外斜坡度为５%，采用直径为100mmPVC管；进水口采用粗颗粒材料覆盖。
5、墙体10-15m设置一沉降缝，缝宽3cm，自地基到墙顶断开，用泡沫塑料板隔开，缝口用沥青麻丝填塞，深度不小于30cm。
6、墙背回填要分层施工，压实要求不小于95%，回填时不要损坏墙背反滤层，保证泄水孔的通畅。
（三）测量控制
1、为了达到测量精度要求，为本项目配置了：拓普康全站仪一台、水准仪一台、50m钢卷尺一把、5m小卷尺3把、垂球两个。
2、设专人测量。
3、基础施工前进行基础几何尺寸测量定位放样。
4、墙身施工前对墙身几何尺寸进行测量定位放样。
5、墙体施工过程中随时检查和校核模板支撑几何断面尺寸和坡比度，同时对高度进行控制，严格检查模板牢固性。
（四）双排钢管脚手架的搭设
⑴施工工艺流程
基底检查、放线定位→铺设垫板或垫块→立第一节立杆→安装扫地大横杆、小横杆→安装第二步大横杆、小横杆→安装第三步、第四步大横杆、小横杆，接长立杆，与安装大、小横杆交替进行逐步上升→在操作层铺设脚手板，沿外排立杆设置栏杆→拆除
⑵搭设要点
①脚手架的地基与基础：必须符合地基与基础质量验收规范的要求。脚手架底面标高高于自然地坪50mm，在基础外设排水沟。
②脚手架基础验收合格后，按设计放出定位线，将50mm 厚的木垫板准确放在定位线上，并将底坐准确放在定位线上。
③脚手架的搭设必须配合施工进度，一次搭设高度不超过相邻连墙件以上二步，每搭完一步脚手架，就进行步距、纵距、横距及立杆垂直高度校正。
④立杆搭设时严禁将外径48mm与51mm的钢管混合使用，脚手架设纵、横向扫地杆，纵向扫地杆距垫板不大于200mm，用直角扣件固定在立杆上。
⑤立杆接长采用对接扣件连接，相邻立杆的对接接头不设置在同一步内，开始搭设立杆时每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可拆除，立杆顶端伸出建筑物高度不小于1.5m。
⑥立杆必须用连墙件与建筑物可靠连接，连墙件布设间距为二步三跨设一点，连墙件采用钢管，呈水平设置，形成刚性连接，并从底层第一步纵向水平杆处开始设置。
⑦纵向水平杆设置在立杆内侧，长度不小于3跨，纵向水平杆接长采用对接或搭接形式。相邻纵向水平杆接头交错布置，不设在同步或同跨内，不在同步或同跨内的接头间距不小于500mm，且与主接点距离不大于纵距1/3。
⑧采用搭接形式，搭接长度不小于1m，且用三个旋转扣件固定，端部扣件距搭接钢管端不少于100mm。纵向水平杆四周交圈，用直角扣件与内外角部立杆固定。
⑨横向水平杆设置在主节点处，用直角扣件扣接，靠墙一端外伸长度400mm，且距墙面装饰面距离不大于100mm。
⑩作业层上非主接点处的横向水平杆，根据支撑脚手板的需要等间距设置，最大间距不大于纵距1/2。
⑾剪刀撑设在脚手架外侧立面两端，中间剪刀撑净距离不大于15m，由底到顶连续设置，每道剪刀撑宽度不小于4跨且不小于6m。
⑿剪刀撑接长采用搭接形式，搭接长度不小于1m，且用三个旋转扣件固定，端部扣件距搭接钢管端部不小于100mm。剪刀撑随脚手架同步搭设。双排脚手架搭设方法见下图：⒀作业层上栏杆和挡脚板设在外立杆内侧上，栏杆高度为1.2m，挡脚板高度为200mm。
⒁作业层上满铺脚手板，脚手板铺设可对接平铺或搭接铺设。平铺时，接头处设两根横向水平杆，脚手板外伸长度在130～150mm之间，搭设铺板时，接头必须在横向水平杆上，搭接长度大于200mm，伸出横向水平杆的长度不小于100mm。
⒂自顶层作业层的脚手板往下计，每隔12m满铺一层脚手板。
⑶双排脚手架拆除
①脚手架拆除前由技术负责人进行拆除安全技术交底。
②脚手架拆除前，全面检查脚手架扣件连接、连墙件、支撑体系等，并清除脚手架上杂物。
③脚手架拆除必须由上而下逐层进行，严禁上下同时作业。
④连墙件必须随脚手架逐层拆除，严禁先将连墙件或数层拆除后再拆除脚手架，分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。
⑤脚手架拆至下部最后一根长立杆的高度时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。
⑥当脚手架采取分段分立面拆除时，对不拆除的脚手架，两端增设连墙件和横向斜撑。
⑷检查与验收
①在搭设脚手架前，对钢管和扣件进行检查。对新钢管和新扣件检查其质量合格证、质量检验报告。对旧钢管检查锈蚀程度和弯曲变形，超过规范要求严禁使用。对旧扣件检
查有无裂缝、螺检滑丝等问题，不符合要求的进行更换。
②对木脚手板检宽度、厚度材质以及腐朽问题，其宽度不小于50mm，材质为杉木或松木，两端用4mm的镀锌钢丝箍两道。
③脚手架在搭设中，随时检查立杆垂直度，横向水平杆高差、扣件安装，剪力撑以及脚手板外伸长度。其中扣件安装后的扣件螺栓拧紧扭力矩用扭力板手检查，按随机取样的方法进行。
④脚手架在使用中检查杆件的设置和连接、连墙件、支撑、门洞桁架等构造是否符合要求，一基是否积水，底座是否悬空。扣件螺栓是否松动。荷载是否超载。
⑤脚手架检查与验收应分时分段进行、在基础完工搭设脚手架前、作业层施加荷载前、每搭设完工10~13m高度后、达到设计高度后，遇六级大风与大雨后，停用超过一个月等情况下进行检查验收。
（五）主要施工方法
1、挡墙施工前应进行施工测量放样，施工放样时应严格按照设计图计算出每段挡墙的坐标及高程放样于实地，基槽线按实地土质和岩层进行放坡，以便挡墙施工后在满足设计断面几何尺寸的前提下也能满足施工作业面。
2、基础施工
⑴基坑清挖：在施工放样完毕后，用人工在所放开挖线内进行清挖，清挖时严格按施工放样的控制线进行挖掘。表土层和回填层挖完后，岩层部分用破碎机探打基岩至基槽设计基底标高这样是为防止基础超挖。待基槽挖至设计基底标高后进行基底倒坡清探，基底倒坡按设计要求不小于1:0.1-0.15。基槽清理完后报请监理工程师及业主代表到现场验槽，同时对基底进行取样送检，以便检测其承载力是否达标。
⑵对基槽土质应保持干燥，雨天基槽内积水应随时排除，对受浸泡的基底土(特别是松淤泥)应全部予以清除，并换以好土回填[以碎石(砾)石夯填]至设计标高。
⑶挖基时如发现与设计不符的软弱地基，承载力不满足设计要求时应通过设计进行变更设计程序，采取措施后方可
施工。
⑷对山坡挡土墙，基趾部埋入深度和襟边距离应同时符合设计要求。
⑸采用倾斜地基时，应按设计倾斜挖槽，不行用填补法筑成斜面。
在岩体破碎或土质松软，有水地段，宜选择分段集中施工。
3、挡土墙体浇筑与分段设置伸缩缝
⑴浇筑墙体基础前，应将基底松软，风化表面清除干净，然后在拼装模板，模板安装每层按１.８ｍ高度进行拼装，搭设钢管脚手架进行加固校正，模板安装校正完后，请现场监理工程师和甲方业主代表进行验收，经验收合格后，应立即进行混凝土浇筑，混凝土浇筑时采用边浇筑混凝土边投毛石，毛石投入量不得大于３０％，同时，振捣帮手随浇筑混凝土时进行振捣，振捣一定要到位，不能漏振；混凝土浇筑完时，混凝土表面要采用木砂板砂毛，以便上层浇筑时接口；混凝土每层浇筑高度按模板拼装高度进行浇筑。
⑵挡墙基础浇筑完后即进行墙身浇筑，墙身模板施工按基础模板安装进行施工，同时，在进行模板校正加固时，墙身内应按设计要求安放Φ100PVC塑料管当泄水管用，鉴于本挡土墙单层浇筑混凝土量较大且高度较高，所以在模板加固时，需用Φ14钢筋从塑料管内穿过，两端固定在模板外的脚手架上，作加固用，这样既增强了挡墙的结构又固定了模板，使模板不至于变形，达到效果美观。
⑶挡土墙按设计要求应分段浇筑，按设计要求10m-15m 间距留置2cm宽伸缩缝，缝成直线，伸缩缝内采用泡沫塑料板填充密实，伸缩缝表面采用油膏灌缝；挡墙外墙面按设计要求按1:0.０５的斜面进行施工，内墙面1:0.5的坡度自支摸浇筑砼，为此可设立临时标准样架作准绳，使墙面顺直整齐。
4、回填用料与泄水孔设置
⑴混凝土挡墙浇筑后７天，待强度达到７０％后即可进行墙身背后回填，内摩擦角大于30度，重度=18KN/m3时，分层夯实，密实度大于94%，墙后填料中的树皮，草根等杂
物应清除干净。
⑵挡土墙身在进行回填过程中，必须随时掌握砌到一定高度后按设计要求尺寸位置设置泄水孔，并在进水孔墙背做好反滤防渗隔水设施，从第一排泄水孔至顶上一排泄水孔回填50cm厚砂卵石，第一排泄水孔进水口以下应铺设一层20cm 厚的不透水夯实土层；反滤层第一排泄水孔应高于沟底0.3m 设置。
⑷墙身在高出地面部分应分层设置泄水孔，泄水孔间距2×2m，上下排交错布置，孔内预埋φ10cmPVC管，最下面一排泄水孔出口应高出地面30cm 以上；墙内PVC管应在支模时安装好并进行定位；墙背进水口处管道应伸出墙体20cm，在进水口处管口底面设置粘土封层30cm厚或采用砼将其夯振密实防止雨水下
5、在基槽验收合格后立即封基，封基定位放样后开始组织基础模板支撑施工。在模板施工前应对所有要用于本工程的模板进行清理、打磨、校正、上油或打脱模剂。然后按设计挡墙几何尺寸进行拼装模板，模板拼装完毕后下一步进行模板安装。在安装模板时要根据设计标高将所要支撑的模板高度先在两端头做好高程控制桩，同时拉线加密高程控制点以便控制模板顶面标高。模板安装完毕后按设计标高和所固定控制点进行加固模板和校正模板。模板校正完毕后进行自检，待自检合格后申请监理工程师对模板进行检查。
6、为了确保施工安全和模板固定，沿着挡土墙边搭设双排脚手架，搭设高度，高出挡土墙1.2m。
7、本分项工程采取人工自拌砼、砼自流配合传筒输送到使用部位。在砼浇筑前应提前对安装设备进行调试，调试完毕后并进行检测便于砼浇筑时一次性成功。
8、在砼浇筑前应将所需用于的毛石经检测合格后全部运到现场，便于在砼施工时不出现缺料现象。本挡土墙采用自拌砼，在模板验收合格后立即组织工人拌和砼，上料时严格控制各种原材料的计量准确，在第一次砼拌和前将砂、石、水泥等原材料严格按配合比进行称量准确并在容器上用红油漆作好标记，第二次上料时便于计量。
9、在浇筑时应严格按照设计及施工技术规范进行施工，
施工时应先用砼将基底满铺一层振动密实后再抛入毛石，抛入毛石后用人工进行摆放毛石，毛石与毛石之间距不小于5-10cm，同时毛石不得与模板相接触至少间距10cm，毛石抛入量不大于砼总工程量的３０%。所采用的毛石强度不得小于30MPa，在所抛入的毛石全部摆放完整后应立即注入砼，同时采用三相振动棒振捣，振动时振动棒应快插慢拨，严格控制插入振捣的间距为30-50cm成“梅花形”进行。每层浇筑完工后应在当层顶面用毛石预留马牙槎，好和下一砼浇筑层更加紧密结合，每层砼浇筑时严格按预先测好的高程进行砼顶面控制，不要使其所浇筑的砼高于控制标高位置。
10、砼浇筑施工时应做好施工记录、同时做好砼试件抽取并作好记录。砼试件频率不低于规范要求，每一个台班应抽取1-2组砼试件或100-150m3一至二组。
11、砼墙身施工工艺流程与基础施工一样每个环节需请监理工程师检验合格后方可进行。由于墙身较高所以模板支撑的每个细节工作都十分重要，墙身模板安装时预先用墨汁弹出墙身下底宽度线，便于模板安装时使用；弹出底边线后应立即对墙身前后坡面搭设样架坡面线，模板支撑安装时严格按已搭设好的样架坡面线进行拼装；为了加强模板的整体性和牢固性在模上纵横向每隔1m加设一根Φ14横向拉杆；在沉降缝处支模时应预先把沉降缝的泡沫塑料板安装固定好使其缝能从下至上整体断开；模板安装时架管应采用双层脚手架其纵横间距不能大于1m；每一次拆模时要保留已浇筑砼的模板有一米高度不能拆，便于下次支模更能顺接，同时尽量减少第二次浇筑时的水泥浆下渗到已浇筑好了的砼墙面上。
12、由于挡墙较高，为了满足其抗扰度和抗倾履性，以及模板牢固性和稳定性，故要求模板支撑高每不超过２.０m （含预留高度），砼浇筑高每段天不超过2.０m。
13、本段挡墙两转角耳墙处，衡重台以下先将松动石料拆除，并把原浆砌墙体冲洗干净后采用细石砼用振动棒强制振捣，以便将砂浆不饱满的孔隙填充密实，达到标准要求；衡重台以上部分采用人工将其全部拆除至沉降缝处，使其新浇筑的砼墙将原衡重台覆盖在下面并结合在一起形成整体。
14、砼浇筑时严格按要求及相关规范执行，原材料严格按规定进场，配合比严格按设计配合比执行。砼浇筑前再一次检查模板是否完全加固，对模进行涂抹脱模剂，将墙台上支模所掉的杂质或垃圾清扫干净，用水将已浇筑好的砼冲洗干净；浇筑时应先用砼将墙底面满铺一层砼且振捣密实后方可摆放毛石，毛石摆放要求和振捣要求与基础相同；每一段墙体全部浇筑完毕后应及时对墙面进行清理，将墙面上拉杆端头和水泥浆清除掉，对墙面有麻面或漏浆的部位进行及时占毛修补。
15、砼模板拆除后应立即组织工人进行洒水养护，养护时不能走马观花洒了水就作数，一定要让砼慢慢的浸渍透才行。
16、本分项技术方案中未提涉到的技术措施等以相关规范及设计文件为依据。
四、工程施工进度计划
（一）、施工进度安排（详见进度图）
（二）、管理措施
针对该工程的开竣工时间及工程特点和要求，我们特制定出具体的施工进度计划及进度保证措施。
1、做好施工前准备工作，做好机械设备完好，工作状态正常，做好供应计划，保证材料按工程进度按时进场，保证所有管理人员及技术人员按时进场，落实岗位职责制。
2、加强质检力度，实行"三检"制度，提高质检频率，严把质量关，将质量问题和事故消灭在萌芽状态，避免工程返工延误工期。
3、在施工过程中, 严格按设计图纸及施工规范施工。作好成品保护，以避免损失造成返工延误工期。加快施工进度。并相应配备足够的人力、机械。
4、以施工计划为龙头，切实加强计划管理，保证施工进度。采用分段流水施工作业，保证整体计划按进度完工。
5、加强业主、监理、施工单位等协调合作，服从业主领导和监理监督, 对施工中存在的问题及时进行协商解决，以保证工程按期完成。
五、劳动力、材料、施工机械设备等需要量计划
(一)劳动力需用量计划
1、严格执行各种规章制度，强化施工进度计划的严肃性，严格按施工进度计划组织施工。针对每个分项工程挑选熟练的施工队伍，并保证施工操作的人数。
2、施工人员都提前进场，熟悉施工现场的情况。道路工程人员的进场可根据前面工程完工情况进行调节，并且分段进行流水作业。
3、劳动力计划根据工程进度情况实行动态计划，根据具体情况进行调整，确保劳动力充足和工程按预期进度施工。
4、加强技术管理及内业资料管理，对工程设计洽商变更及时通知加工单位，避免材料浪费。严格执行市政劳动定额，实行计件工资制，保证工序工期不拖延。
5、落实施工进度计划，掌握施工动态。根据施工进度，合理安排劳动力计划，提高施工机械化水平，降低人工费。成立专业化施工队伍，对专职人员执行持证上岗制度，以提高职工技术业务素质，大力开展技术革新活动，充分发挥全体职工的生产积极性，从技术管理上讲效率争效益。
(二)、材料需用量计划
1、材料供应计划
所有工程材料质量必须合格，符合有关要求，并严格执行进厂检验验收制度。有关材料按业主指定的生产厂家（地点）和品牌进行采购。
(1)、水泥由天山牌水泥，厂家负责运输及装卸，均用汽车运输至工地现场使用。
(2)、废方在业主指定地点进行弃土，不准乱堆乱弃。
（3）、PVC管材选用甲方指定联塑、日丰或金德管材。
2、材料、构配件管理
材料需用计划一览表
科学管理使用各种材料，使各工序都做到工完、料净、场清。做好现场材料的堆放、看管和防护措施。
(2)、待用材料分类放置，码放整齐，挂牌标示。需要防水的材料，作好防水、防潮、防雨措施。做好现场安全管理以防材料丢失。
(3)、采用限额领料制度，杜绝材料浪费。严格材料出入库的管理，对进场材料、构配件的数量、型号、批号、生产日期做详细记录。现场材料，构配件的出入库采取入库登记签名，出库清点检查。
(4)、对施工现场的机械、材料、人工进行合理的组织调配，避免怠工、窝工现象。
(5)、保质保量地完成操作程序，坚决杜绝因安排不当造成的返工浪费。
(6)、由公司工程管理部负责组织实行材料招标制度，由供方按照所需材料报价，在满足设计材质要求的前提下，根据企业资质、材料报价、企业实力、企业服务综合考评，择优选用。
(7)、精打细算，节约每一度电，每一桶水，工地及生活区严禁长明灯和长流水现象。严格按照材料供应计划上料，做到料具合理使用，减少二次搬运。
(8)、混凝土、砂浆用料严格按配合比施工，不得随意增大水泥等用量。现场砂砾、砂进料要验方或过磅，进场水泥要点数，要建立材料台帐。
(9)、严格执行限额领料制度，建立材料支出台帐，并分析节约、超耗原因。加快施工进度、节约周转材料和机械台班费用。
(三)、机械设备需用量计划
1、在施工准备阶段，必须抓紧抓好开工前必须进场的机械设备的准备工作，关键是运输条件是否能满足工程的需要。大型设备需建立档案，机械设备实行专人专机管理，定期进行维护、保养、保证设备的正常运行。按照施工程序和规范的要求合理调配使用机械，保证设备的使用率。所用于
工程的施工机械必须要适合本工程的特点，如果因为客观原因需要更换施工设备时，必须经监理工程师同意，且在能够满足施工需要的前提下进行。
2、合理安排施工机械，控制机械进出场时间，提高机械利用率，降低机械成本。重视工程质量，严格自检，作到验收一次通过，避免返工现象。加强安全教育和管理，避免意外伤害发生。合理组织安排现场施工机械，严禁有任何机械的闲置和不必要的停留，减少非生产用工、用车。
六、施工平面图
（一）、施工营地和场地（见施工平面布置图）
项目经理部拟设在拟建道路附近位置交通便利处，计划自建临设，内设办公室、食堂、宿舍、材料库房等。以满足办公室、材料堆放的使用要求。
（二）、临时道路
施工期间临时道路利用施工道路，注意施工时要留下便道，不能挖断道路，方便施工时土方、材料、机械等的运输。（三）、生产和生活用水
本工程生产和生活用水采用水车拉水，满足现场用水。（四）、临时用电
在施工现场拟配备2台发电机，满足施工及生活用电需要。
（五）、临时通讯
本工程计划在项目部安装直通电话或有关人配备无线电通讯设备方便联系。
七、质量保证技术组织措施和保证体系
（一）、质量保证措施：
质量目标：我们确保工程质量达到合格
1、我们在本工程的施工中，将对工程进行全面的质量管理，建立以项目经理为组长的质量保证领导小组（见后），健全完善的质量保证体系与质量信息反馈体系，保证全面创优。
2、在施工中一定要高标准、严要求，加强质量管理工作，认真执行施工技术规范和操作规程，认真执行工程师及业主对工程质量提出的意见，充分发挥专职人员的作用，认真执行自检、互检、专检制度，完善交接手续，提高质量的综合控制能力，把全优规划层层分解、层层落实。编制并落实各级人员岗位责任制，责任到班组和个人，加强自身责任意识。
3、严格执行材料验收制度，对原材料、成品及半成品进场进行严格的检查验收，对工程所用材料必须遵守先检后用的原则，杜绝先用后检、边用边检和漏检错检现象，保证原材料合格率达100%。
4、工程检查验收工作，及时进行各道工序验收签证手续，定期或不定期检查工程质量，保证资料及时收集、签证、整理、审核、归档，必须保证实测、外观、资料全部达优。
5、在施工全过程中，认真贯彻执行ISO9001：2000标准，强化项目施工现场管理，保证工程质量。
6、诚恳接受工程师对本合同段工程实行全过程、全方位、全天候的质量监督指导，使工程质量得到有效全面的控制。
7、施工作业前应熟悉图纸，制定多工种交叉作业计划，既要考虑在时间上保证进度顺利进行，又要考虑保证交叉施工不产生相互干扰，防止盲目施工和赶工期影响施工质量。
8、材料质量应符合标准或合同的规定，并有出厂合格证书。材料进场要进行验收，材料堆放、保管及运输应有防止损坏的措施。尤其是路缘石的堆放要符合要求，注意保护，防止碰坏。
9、上道工序与下道工序应办理必要的交接手续，以明确各方的责任。
10、沟槽开挖时不得扰动天然原状土，机械开挖不得采用超挖回填的方式来控制槽底标高，采用跟机测量，随挖随测，预留20cm土方采用人工清槽，杜绝超挖现象，当因特殊情况需超挖时，地基处理要符合设计要求。
11、加强隐蔽工程检查验收工作，及时进行各道工序验收签证手续，定期或不定期检查工程质量，保证资料的及时收集、签证、整理、审核、归档，必须保证实测、外观、资料全部达优。隐蔽工程验收不合格严禁进入下道工序，待整改完成后达到要求才能进行下道工序。
12、在施工全过程中，强化项目施工现场管理，保证工程质量，体现“严、密、精”的原则。
13、认真选择合格、熟练的专业施工队伍，严把质量关，对每道工序进行书面的技术交底，对不懂的认真给予讲解。
14、实施各种确保工程质量的制度，这些制度包括：
—工程质量的“三检制”，即作业队自检、班组复检、项目部质检部门终检，最后报工程师签证认可。
—工程质量的“一票否决制”，即项目部所有的施工方案、方法等都必须使施工质量满足要求。
—岗位责任制，要求“谁负责施工谁就负责工程质量”，以优良的工作质量来保证优质的施工质量。
—质量奖惩责任制，实行施工质量与工资利润分配挂钩，并重奖重罚，逐月兑现。施工质量奖数额占月工资的15%～20%，并建立质量奖惩基金。
15、开展各种形式的宣传、教育活动，如板报、简报、标语、宣传册等，使质量活动深入人心，从机械操作手到施工管理人员，人人心里有本质量帐。
16、质量保证的技术措施
按设计规范要求配备有关试验、测量和检测仪器，并按有关技术要求进行试验与检测，及时为工程施工提供并反馈有关信息。
试验对工程质量影响重大，对工程中的混凝土试验、土工试验等应在工程师指导下，按有关规定和要求进行，提交试验成果并报工程师批准后（即工程师指令），方可用于工程施工。
17、质量保证的资源配备
按本投标书配备机械及设备，保证施工机械的运行良好。施工作业队设专职质检员，施工班组设兼职质检员。
18、项目部每周组织质量检查，召开一次工程质量总结
分析例会。发现违反施工程序，不按设计图纸、规范、规程施工，使用不符合质量要求的原材料、成品和设备时，立即整改并对其进行处罚。
19、施工操作的质量保证
施工操作者，必须具有相应的操作技能，特别是重点部位工程以及专业性质很强的工种工程，如摊铺机、压路机等操作人员必须具有相应的工种岗位的实践经验。对一些专业技术工种，必须要做到持证上岗。
施工操作中，以坚持自检、互检、交接检制度。对工程必须本着自我控制的指导思想。牢固树立“上道工序为下道工序服务”和“下道工序就是用户”的思想，坚持做到不合格的工序不交接。
在整个施工操作过程中，贯穿工前有交底、工中有检查、工后有验收的“一条龙”操作管理方法。做到施工操作程序化、标准化、规范化，确保施工质量。
20、正确处理进度与质量，安全与质量的关系进度与质量是对立的统一，没有质量就没有进度。实施工程项目施工与管理过程中，必须正确处理质与量的关系。生产指标（任务）、进度（任务）完成后，必须检验质量是否合格。主管领导尤其是项目经理，一定要摆正“进度必须服从质量”这个关系。坚持好中求快，好中求省，严格按标准、规范和设计要求组织、指导施工，绝不能因为抢工期而忽视质量。
安全和质量是统一的，没有安全就没有质量，安全是质量保证的前提。只有在保证施工安全的情况下才能达到质量合格。
（二）、质量保证体系（质量保证体系见后附框图）
八、安全保证技术组织措施和保证体系
（一）、安全生产目标
挡土墙勾缝施工方案 一、工程概况：湖锦花园挡土墙工程八标段（21＃、22＃、24＃挡土墙）工程位于夷陵区长江市场内，21＃长118.98米、22＃长96.51米、24＃长70.36米，墙体采用7.5号砂浆砌筑片石，7.5号砂浆勾缝；墙背填土采用透水性良好的砂性土类回填。沉降缝、神缩缝均为2㎝宽，内外顶三侧均填以15㎝沥青絮；泄水孔为10×10㎝方孔，间距为250㎝，沿墙前地面以上设置的一排泄水孔位于地面线上30㎝处，当设置二排泄水孔时，上排泄水孔距墙300㎝。当地基承载力达不到要求时，应采取加固措施。 二、施工前：地面、墙面之污（杂）物粉尘必须清除干净，表面如有凹凸应铺平、磨平、边线角应平直顺。气候干时用净水湿润工作面。 三、水泥浆应充分搅拌成浓稠状，使泥浆稠粘状。 四、按石粒大小，用抹刀将泥浆平均涂布、再用齿状刀槽平均匀，待水泥缩水初凝贴上，再用海绵抹刀稍稍往下压，泥浆往上浮直到覆盖石粒1/3为止。勿用力过重，以免泥浆沾污石材表面，若沾上泥浆待凝时再用软刷在石材上清洗，然后用海绵擦净为止。气候太干时每次涂布面积不宜过大，避免水泥干缩钢材贴不实日后脱落。
五、关于抹缝 1．当日抹缝：待水泥稍微缩水凝固后抹缝，此时较易施工且石头凹凸不平再用硬抹刀往下压。 2．隔日抹缝：请注意抹缝时不得超出沙网太多，若有浮出表面时，须用刷子将泥浆刷深，才不会导致抹缝时出现两种颜色。 六、抹缝的泥浆水灰必须注意，湿度不宜过浓（过稀）以致造成缝隙因吸水而起水泡（毛细孔太），实际厚度依石粒大小略作调整。网片与网片应紧密接合无需留缝，若仍有空隙以备石粒补满。 抹缝后，若有局部凸头再用软刷海绵拭净为止。抹缝应采用专用填缝料工具才会导致出现色泽不均。抹缝工具（海绵抹刀、柔软纱布）经常用水洁净洗净，最好换清水，拖海绵的速度要慢，若海绵太旧破损都会导致不干净。 七、面积较大工期较长时分段施工，则须预留接缝，底层的泥浆不要超遇网材，泥浆须退缩网材尾端三至五公分，待隔日施工时再将网材拉高抹上泥浆方可接上，如此即可防止接缝不平的高低差现象。 八、铺贴面凝固后隔日用喷细水枪喷淋养护表面。
挡土墙施工方案 1、工程概述 工程概况 本工程停车场挡土墙采用悬臂式路肩墙B，基础采用C15垫层+C30混凝土，混凝土挡土墙墙身采用C30 现浇砼，挡土墙每隔20米设一道2cm宽沉降伸缩缝，墙身设置泄水孔PVCΦ100@2000，墙顶设置碎石盲沟和排水沟排水系统； 悬臂式挡土墙断面，具体结构详见附图 2、施工方案 2.1 方案概述 本项目挡土墙施主要采用悬臂式挡土墙施工，钢筋混凝土结构。混凝土浇筑时采用砼运输罐车运到施工现场，由汽车泵入模，分层浇筑。 挡土墙基底承载力需满足设计要求，现场实测基底承载力不满足设计要求时需及时上报进行基底处理。
挡墙模板采用木模板结构，对拉固定安装。 3.2 整体施工工艺流程 整体施工工艺流程详见施工工艺流程图 挡土墙施工工艺流程图 3.3 施工准备 （1）所有进场材料经试验室检测均满足设计、规范要求，施工设备完好。 （2）在开工前组织技术人员认真学习了挡土墙施工方案，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急
预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。 （3）现场施工机械、人员配置满足施工需要及工期要求。 （4）施工前清除表面浮土和障碍物，开挖至设计标高，平整施工场地，并对现场地形地质进行核验。 （5）施工场地设置临时排水沟，做好防排水系统。 （6）合理堆放材料和机具。 （7）根据施工坐标及设计提供的导线点，挡土墙基坑进行定位放线。 3.4施工过程 根据设计要求及现场实际情况，挡墙施工流程如下：测量放样——基坑开挖——碎石垫层——模板安装——基础混凝土——墙身混凝土——养护——墙背回填 1.测量放样 施工前，根据施工图纸，放出边线桩及挡墙基槽开挖范围，在开挖边界外0.5m 处设保护桩，便于施工中随时检查。 2.基坑开挖 挡墙开挖采用挖机配合人工进行开挖，结合施工实际情况。挡土墙开挖施工做到了以下工作细节工作： （1）挡土墙开挖前做好场地截、排水工作。 （2）严格按照设计图纸进行开挖，确保挡土墙基础深度。基坑开挖后，进行地基承载力试验，若基底地质情况与图纸所示不符时，及时提出地基处理方案或加固措施，报设计及监理工程师批准并加以实施。施工基础前做好基础排水、夯实工作，保证基础干燥、平整、坚实。 （3）挡土墙基坑应分段开挖，并及时施工墙身，墙身不应有水平通缝，斜基底不得改缓或改陡。沉降缝按照图纸设计要求分段设置，宽度2cm，挡土墙施工时，按沉降缝位置分段施工，挡土墙施工完成后，沉降缝用沥青麻絮沿内、外、顶三方填塞，深度不小于20cm。 （4）基坑检查验收：基坑底在挖至近设计标高时，按设计和规范要求，检查基底地质情况和基底承载力是否满足设计规定；检查基坑的平面位置、断面尺寸、高程、倒坡等是否与设计相符合；检查基底处理和排水情况是否符合规范要求。只
格宾石笼挡墙及护坡施工方案 4.8.1概述 格宾石笼是一种生态格网结构。石笼网 由高抗腐蚀、高强度、具有延展性的低碳钢 丝或者包覆PVC的以上钢丝使用机械编织 而成，使用格宾石笼制作而成的箱型结构就 是格宾石笼网箱。根据ASTM和EN标 准，所使用的低碳钢丝直径根据工程设计要 求而不同。一般介于2.0-4.0mm之间，钢 丝的抗拉强度不少于38kg/m2，金属镀层 重量一般高于245g/m2格宾石笼网片的 边缘线直径一般要大于网线直径。其双线绞 合部分的长度不得小于50mm.以保证绞合部分钢丝的金属镀层和PVC镀层不受破坏。 网箱是指用重型六角网作的箱型网 笼，因此有称之为“格宾石笼网或者格宾 石笼网网箱”，欧洲也叫格宾网,石笼网箱。 格宾石笼网箱在施工现场经石头填充，构 成具有柔性、透水性及整体性的结构。 格宾石笼箱由间隔1米的隔板（双绞 合六边形金属网片）分成若干单元格，为 了加强石笼网箱结构的强度，所有的面 网板边端均采用直径更粗的钢丝。控制 和引导河流及洪水泄洪坝和导流坝岩崩 防护防止水水土流失大桥保护固土结构海 滨防御工程港口工程挡土墙道路防护. 箱型石笼由大规格六角网联结而成，施工中只需将石块装入笼中封口即可。 4.8.2施工方案 首先进行清基，清除一切突出的坚硬、尖锐杂物，将基础夯实刮平，再进行浇筑混凝土垫层，之后进行钢丝石笼的砌筑。 1、将网片打开调正，用连线连接，每20cm处设一扎点，一次成型，内设八字线进行箱体定型加固，再将箱体放 到固定位置，箱体错缝搭接，与相邻箱 体用扎线连接，形成整体。将格宾石笼 错缝摆设就位,避免出现纵向贯通缝; 2、将格宾石笼四边立起,用绑线将
挡土墙施工工艺流程 1、工艺流程 施工准备→测量放样→基坑开挖→报检复核→砌筑基础→基坑回填→安设沥青麻絮沉降缝→选修面石拌砂浆→砌筑墙身→填筑反滤层回填土→清理勾缝 2、施工方法 2.1施工场地准备 施工前，做好场地平整，为片石及周转材料的运输、堆放准备好场地。 清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟，排除地表水。 2.2测量放样 测量放线，定出桩位中心线及开挖边界线。由施工队埋设护桩。 2.3基槽开挖 1、挡墙基槽开挖时机械不得碰撞旋喷桩和破坏复合地基，坐落在原状土层中的挡墙不得扰动基底原状土、如有超挖，应按施工规范要求或监理工程师批准的方法处理，并按道路压实度标准夯实。 2、确保基槽边坡稳定，防止塌方； 3、做到排降水设施，保持基底干槽施工； 2.4挡墙砌筑 砌块在使用前必须浇水湿润，表面如有泥土、水锈，应清洗干净。砌筑时，先铺底浆，再放石块（先将石块的尖锐部分敲去），经左右轻
轻揉动几下后，再轻击石块，使灰缝砂浆被压实。在已砌筑好的石块侧面安砌时，在相邻侧面先抹砂浆，后砌石，并向下及侧面用力挤压砂浆，使灰缝挤实，砌体被贴紧。砂浆的铺砌见下图。 度 砂浆的铺砌示意图 以分段分层进行为原则。底层极为重要，它是以上各层的基石，若底层质量不符合要求，则要影响以上各层。较长的砌体除分层外，还要分段砌筑，两相邻段的砌筑高差不应超过1.2m ，分段处设置在沉降缝或伸縮缝的位置。分层砌筑时，先角石，后边石或面石，最后才填腹石（如下图）
护坡砌体自下而上逐层砌筑，其泄水孔、砂砾垫层同步进行。泄水孔可预留孔洞或埋设铁管，反滤层在砌高一层后，即填筑一层，当达到耳环墙位置时，清理边坡后进行耳墙砌筑。砌筑要求砂浆饱满、密实，其内不得填碎石，应填以块石，以保证其强度。砌体表面平整，砌缝完好、无开裂现象，勾缝平顺、无脱落现象。 2.5沉降缝及泄水孔设置 沉降缝、泄水孔、反滤层的设置位置、质量和数量应符合设计要求。泄水孔采用梅花阵布置。 挡土墙的伸缩缝和沉降缝宽3cm（施工时缝内夹3公分厚的泡沫板或木板，施工完后抽出木板或泡沫板）从墙顶到基底沿墙的内、外、顶三侧填塞沥青麻丝，厚100~200cm。 挡墙背泄水孔入口处采用碎石层进行过滤，以免泄水孔堵塞，影响排水。泄水孔坡度向外，无堵塞现象；沉降缝整齐垂直，上下贯通。 挡土墙泄水孔为ф100PVC管，泄水孔进口周围铺设0.5m3/m碎砾石，碎石外包土工布，下排泄水孔进口的以下铺设0.5m3/m的粘土层并历夯实。 2.6勾缝 墙面勾缝采用M7.5水泥砂浆勾带子缝。 2.7挡墙压顶施工 2.7.1挡墙压顶模板 （1）、支安模板，必须牢固，不得松动，跑模； （2）、模板拼缝严密不漏浆，模内保持清洁； （3）、模板隔离剂涂刷均匀，不得污染钢筋。
朔州同煤二铺煤炭运销公司铁路护坡 排险工程 施 工 方 案 施工单位：朔州市中宇建安工程有限公司 二0一六年七月
目录 一、编制依据 二、工程概况 三、施工准备 四、拆除方法及工程量 五、护坡及排水沟施工方案 六、施工工期 七、施工质量安全及环保措施
一、编制依据 1、规范规程 《建筑施工钢管脚手架安全技术规程》GB50204-2002； 《国家建筑标准设计图集》04J008； 《砌体结构工程施工质量验收规范》GB50203-2011； 2、工程依据 根据现场实际情况对原挡土墙进行拆除，维修改造。 二、工程概况 本工程为同煤二铺煤炭运销公司铁路护坡，因受强降雨的冲刷、侵蚀、造成铁路两边护坡内部土质结构松动，引起护坡及喷浆层表层脱落、滑坡、开裂等现象，危机行车安全，给行车造成安全隐患；为了保证铁路路线畅通运行，对其喷浆层、护坡、排水沟进行拆除、维修。本工程共分为三部分：第一部分为铁路边喷浆层，部分发生开裂、根部滑移、局部鼓胀现象。第二部分为铁路边浆砌片石护坡，部分出现开裂，鼓胀、塌落现象。第三部分为铁路边排水沟，部分因护坡滑移，挤压排水沟，导致排水沟变形。 三、施工准备 1、技术准备工作 （1）学习有关规范和安全技术文件。 （2）周围环境复杂、场地狭小、无施工便道、保障铁路正常运行等情况。（3）向进场施工人员进行安全技术教育和安全技术交底及保障铁路安全正常运行措施教育。 2、现场准备 （1）施工现场铁路道边架设高2米安全防护栏及安全网，护坡上及现场设置警戒线警戒红灯。
（2）修通临时运输道路及人工平车倒运人工背运便道，施工临时用水租赁15m3水车2台/天，临时电源新购30千瓦柴油发电机2台，备柴油3000升。 （3）施工机械车辆工具：350搅拌机2台，手推平车10辆，脚手架钢管1000米，安全护网500平米。 （4）在施工现场100m外集中设置材料场水泥砂浆集中拌合，砂、碎石、32.5#水泥、M10水泥砂浆配比已做好。 （5）现场做好防雨防洪和安全环保物质准备及措施。 3、劳动力准备 成立组织机构，明确技术负责人和专职安全员，确立施工质保体系 管理人员：项目经理一人，技术负责人一人，施工员2人，安全员2人，质量员2人。 施工人员：瓦工25人，壮工40人，电工1人，架工8人 四、拆除方法及工程量 1、第一部分为喷浆层，部分发生开裂、根部滑移、局部鼓胀现象。长约410米，高为9米，共计约3690㎡。拆除方法及施工流程为：现场修便道---铁路边搭设防护栏杆---人工用小型电锤凿除原喷浆面---清理地面垃圾---人工平车搬运---人工装运及卸车---垃圾集中外运。 2、第二部分为浆砌片石护坡，部分出现开裂，鼓胀、塌落现象。长约410米，高为11米，共计约4510㎡。拆除方法及施工流程为：现场修便道---铁路边搭设防护栏杆---人工用小型电锤凿除原护坡面---清理地面垃圾---人工平车搬运---人工装运及卸车---垃圾集中外运。 3、第三部分为排水沟，部分因护坡滑移，把排水沟挤压变形。长约410米，拆除方法及施工流程为：现场修便道---铁路边搭设防护栏杆---人工集中
一、主要施工方法和施工工艺 （一）砌石护坡及挡土墙主要施工方法和施工工艺 1、施工工艺 浆砌石施工工艺流程：开挖—修整边坡—反滤料施工—砌石——勾缝——表面清理——伸缩缝填嵌。 2、主要工程施工方法 2.1原材料 1) 砌石体的石料均现场验收，砌石材质坚实新鲜，无风化剥落层或裂纹。石材表面无污垢，水锈等杂质，用于表面的石材，色泽均匀。石料密度大于25kN/m3，抗压强度大于60MPa。石料外形规格，毛石呈块状，最小重量不小于25kg，中厚不小于15cm。规格小于要求的毛石，可以用于塞缝，但其用量不得超过该处砌体重量的10%。 2) 砂:砂料现场验收。质量要求料径为0.15～5mm，细度模数 2.5～ 3.0，砌筑毛石砂浆的砂，其最大粒径不大于5mm。 3) 水泥和水:水泥品种和强度等级符合规定，到货的水泥按品种、强度等级、出厂日期分别堆存，受潮结块的水泥，禁止使用。用水标准为适宜饮用的水均可使用，不影响砂浆强度的增长，水的pH 值不熔物、可熔物、氯化物等含量符合规范要求。 4) 砂浆 1) 砂浆的用量必须满足施工图纸规定的强度和施工和易性要
求。 2) 拌制砂浆，严格按照试验确定的配料单进行配料，配料的称量允许误差符合下列规定:水泥为±2%，砂为±3%，外加剂为±1%。砂用磅秤称够重后，倒入拌和机料斗中，用铁锹整平，用红漆画上标记，当含水量变化较大时，及时进行砂用量的标定。含水量变化不大时，间隔15天进行一次砂用量的标定。 3) 拌合时间:机械拌合不少于2～3min。 4) 胶凝材料随拌随用。在运输或储存中发生离析或泌水时，砌筑前重新拌合，已初凝的砂浆不得使用。 5)当冬期日平均气温低于3～5℃时，不宜进行砌筑，当气温不低于0℃而进行砌筑时，水泥砂浆强度等级适当提高，并保持熟料的砌筑温度不低于5℃，为防冻害，采取保温措施。 2.2 浆砌石砌筑 (1) 一般要求 浆砌石砌筑符合下列要求： 1）砌筑前，在砌体外将石料上的泥垢冲洗干净，砌筑时保持砌石表面湿润； 2）采用坐浆法分层砌筑，铺浆厚宜3cm～5cm，随铺浆随砌石，砌缝需用砂浆填充饱满，不得无浆直按贴靠，砌缝内砂浆应采用扁铁插捣密实；严禁先堆砌石块再用砂浆灌缝； 3）上下层砌石错缝砌筑；砌体外露面应平整美观。
阆中市凉水至天宫二级干线公路建设工程挡 土 墙 专 项 施 工 方 案 编制单位：重庆建工第一市政工程有限责任公司 编制时间：二○一五年十月
目录一、................................................... 工程概况 2 二、分项工程施工计划 (3) 三、施工资源计划 (3) 四、挡土墙施工方案 (4) 五、质量保证措施 (9) 六、确保工期的措施 (15) 七、安全生产保证措施 (17) 八、环境保护及消防安全措施 (19) 九、紧急救援预案 (23)
挡土墙专项施工方案 一、工程概况 本工程位于四川省阆中市境内，路线起于县道XR20护山东部的阆中市与仪陇交界处（起点桩号K0+000）,沿县道向阆中方向进行改建，经过护山乡、凉水乡、妙高镇、扶农乡后沿构溪河南岸行至河西镇太平桥村，止于既有县道与太平桥路段交叉处（终点桩号K36+980）；路线全长37.672公里。 本工程包括K+000~K36+980道路左右两侧所有挡护结构。其中包含：仰斜式重力式路肩墙、衡重式路肩墙、护肩墙、仰斜式路堑墙等形式。挡护结构均采用C20片石混凝土。工程量累计：沟槽挖方：82866.30m3；填方26826.00m3；C20片石混凝土：64268.00m3。 1、主要技术条件
2、单项工程数量 A、挡土墙 挡土墙采用C20 片石混凝土，工程总量50648.4m3。 B、护肩墙 采用C20片石混凝土，工程总量8714.5m3。 C、路堑墙 路堑墙采用C20片石混凝土，工程总量38m3。 D、护脚墙 护脚墙采用C20 片石混凝土，工程总量65m3。 3、主要材料 a、混凝土：本分项工程全部采用自拌混凝土。片石混凝土强度等级：C20。 二、分项工程施工计划 挡土墙计划于2015年11月10日开工，2016年5月30日完工。 三、施工资源计划 1、投入施工机械设备 主要机具设备投入计划表
挡土墙砌筑工程施工方案 1、施工注意事项 本砌筑工程主要工作为挡土墙的砌筑，为确保工程质量，应注意以下事项：1）、按设计图纸准确放出平面位置，控制标高。 2）、砌体砂浆配和比要准确，砌缝均匀饱满，勾缝平整密实、直顺，不得有裂缝，空缝现象，其质量满足设计《技术规范》要求；石料不能采用未风化的坚石，镶面石料选用表面平整，石料厚度20～30cm，石块在使用前冲冼干净浇水湿润。 4）、所有砂浆采用砂浆搅拌机机械集中拌和。并按规定进行养护。 5）、砌筑之前整修边坡应整齐，修整后立即砌筑。砌体内分层座浆砌筑，砂浆要饱满，无空洞现象。 6）、勾缝平顺，且各类防护工程端头与路基坡面连接顺适、美观。 7）、坡脚与混凝土砌体基础相连时，将相连的基面打毛，并座浆。 8）、伸缩缝按规定设置，缝宽2cm，沉降缝用沥青麻絮填塞，填塞深度不小于2cm。 2、施工顺序 测量放样→加工石料→砌筑基础和墙身→勾缝→验收 3、施工工艺要求 ⑴浆砌片石，预制混凝土块护坡端头应嵌入边坡土体，砌体外露部分与边坡齐平，接茬平顺。 ⑵砌体按规定设置沉降伸缩缝，并按监理工程师指示做好垫层、泄水孔及反滤层。 ⑶坡面要拍打密实、平整、稳定后方可铺砌（包括垫层）。铺砌时应自下而上进行，砌体交错嵌紧，严禁浮塞。 ⑷砌筑时必须两面立杆挂线或样板挂线，外面线要顺直整齐，逐层收坡，内面线要适顺，并经常注意校正线杆。 ⑸砌体沉降缝、伸缩缝内用浸泡过沥青的软土板堵塞，然后用沥青麻絮嵌入缝外侧，分段砌筑时，相邻段的高差不宜超过1.2m。 ⑹外露部分和转角石应选择表面较平整及尺寸较大的块石，并加以粗凿，在
沉降缝处所用块石，应修整出规则的棱角线。 ⑺在设路侧护栏的路肩挡墙施工至顶部时，应一次完成墙顶与护栏座的混凝土现浇作业，并按设计预埋钢筋和预埋件。 ⑻墙背砌体要求大致平整，其墙背填筑应与砌体同步进行，墙背填筑与砌体高差不高于1m。
围墙、护坡、挡土墙工程施工方案
天津市光宇电力工程安装有限公司 2016年11月20日
批准：审核：编制：
目录1．工程概况 2．编制依据 3．作业前的条件和准备 3．1技术准备 3．2现场准备 3．3作业人员 3．4作业工机具 3．5材料和设备 3．6安全器具 3．7其它 4．施工工艺流程安排 4．1基坑开挖施工流程 4.2围墙、挡土墙、护坡施工流程 4．3施工方法及要求 4．3．1挡土墙施工 4．3．2护坡施工 4．3．3填方区围墙施工 4．3．4开挖区围墙施工 4．3．5钢构件施工
4．3．6摸板施工 4．3．7钢筋工程 4．3．8混凝土工程 5．施工进度计划及进度保证措施 5．1施工进度保证措施 5．2施工进度计划横道图 6．质量保证措施 7.对控制点的设置和质量通病预防 8.安全要求和环境条件 9.附录 禹州梨园沟120MWp光伏发电项目220kV升压站工程 挡土墙、围墙、护坡施工方案 1．工程概况 1.1围墙 根据“两型一化”要求，围墙宜采用2.3m高实体围墙。一般变电站围墙可采用清水墙、水泥砂浆抹面、装配式围墙等形式。禹州梨园沟120MWp光伏发电项目220kV升压站工程站区围墙全长约334米，基础圈梁为C30钢筋砼，钢筋材料选用HRB400。挖方区不需作地基处理，填方区基础必须置在原状土层上。围墙墙柱高2.50m，墙体为砖砌体。所用砌体为采用蒸压养护灰渣环保砖以M10混合砂浆砌筑清水墙，延四周布置。每2.75m设一370*370砖方柱。基础为毛石砌筑基础。 1.2挡土墙及护坡
站区西侧及南侧挡土墙采用不小于Mu30块石，M10水泥砂浆砌筑。道路西侧挡土墙每隔5.98M左右设置一道伸缩逢，缝宽20mm.用沥青麻筋沿墙内、外、顶三方填塞，深度不小于150mm。护坡沿站区四周分布。挡土墙用MU30块石M10水泥砂浆砌筑。 2．编制依据 2.1《电力建设施工质量验收及评定规程第1部分：土建工程》（DL/T5210.1— 2012） 2.2《电力建设施工及验收技术规范》（建筑工程篇）（SDJ69—87） 2.3《混凝土结构工程施工质量验收规范》（GB 50204—2015） 2.4《建筑地基基础工程施工质量验收规范》（GB 50202—2015） 2.5《建筑地基处理技术规范》JGJ79—2002，J220—2015 2.6《砖石工程施工及验收规范》GB50203-2011 2.7《土方及爆破工程施工及验收规范》GB50201-2012 2.8《砌体结构工程施工质量验收规范》GB50203-2015 3．作业前的条件和准备 3.1技术准备 3．1．1组织施工技术人员和主要施工人员审核图纸，会同业主和监理单位进行图纸会审。 3．1．2施工技术人员编制施工预算、制定施工方案。 3．1．3提出施工材料预算及委托加工订货。 3．1．4进行验评项目划分和内业资料的准备。
挡土墙（护坡）施工方案 一、工程概况 1．工程名称：某挡土墙护坡工程 2．建设地点： 3．施工单位： 4．监理单位： 5．管理单位： 6. 工程规模：本工程为户外式变电站新建工程，变电站围墙内用地长192米，宽10 7.5米，围墙内占地面积19402平方米。建设规模为: （1）主变压器：本期建设2×180兆伏安，最终规模3×180兆伏安，有载调压变压器，电压等级220/110/10KV。 （2）220千伏部分：远期出线8回，本期出线4回。本期及最终采用双母线接线。 （3）110千伏部分：远期出线16回，本期出线7回，本期及最终采用双母线接线。 （4）10千伏部分：最终出线9回，单母线分段接线。本期无出线。 （5）无功补偿：按典设和规程要求配置。 （6）对侧间隔：新建石马变电站220KV出线间隔2个，完善相关的土建及一、二次设备。 本工程主要由建筑物和室外构筑物组成。
110KV配电装置区，220KV配电装置区，10KV配电室、主变压器布置在变电站西面，主控通信室，电容器室。 7、工程建设地点及自然环境 220kV变电站位于某村，站内占地19402㎡，站址呈长方向对角坡度，地面高程在580.58~592.90米之间，高差约12米。变电站横向采用1.0%的坡度布置。 8.工程内容：站内挡土墙、护坡的基槽的开挖、基础砌筑、墙身砌筑等 9.工作范围：根据设计施工图的要求，站内挡墙砌筑方式有衡重式和仰斜式两种，衡重式挡土墙有NA段、BC段、DE段、LM段，仰斜式挡土墙有EF段、GH段、HI段、JK段KL段、AB段，材料为M10水泥砂浆砌筑MU40片石石料应坚固不宜风化，其最小厚度不小于150mm，挡土墙表面原浆勾缝。 二、编制依据 1、新建工程挡土墙施工蓝图 2、《工程测量规范》GB50026-93 3、《电力建设施工质量验收及评定规程土建工程》DL/T5210.1-2005 4、《建筑基坑支护技术规范》JGJ120-94； 5、《变电站工程施工质量检验及评定标准》 6、《建筑地基处理技术规范》GJ79-91 7、《砌筑砂浆配合比设计规程》JGJ98-2000 8、我司现有的技术力量，其他类似工程的施工经验以及我司编制
专项施工方案报审表
***工程 （路基K1324+316.933～Ｋ1330+456.838，长6.14KM） 大型挡土墙专项施工方案 ***合同段项目部 二〇一六年九月
目录 一编制依据 (001) 二、工程特点 (001) 三、施工组织计划 (002) 四、施工准备 (003) 五、施工方案 (004) 1、施工工艺 (004) 2、施工方法 (005) 3、施工中安全注意事项 (008) 六、质量保证体系及控制措施 (009) 1、质量保证体系 (009) 2、质量控制措施 (009) 七、安全保证体系及控制措施 (010) 1、安全保证体系 (010) 2、安全控制措施 (011) 八、文明施工和环境保护措施 (012)
大型挡土墙专项施工方案 一、编制依据 1.《公路路基施工技术规范》JTGF10-2006 2.《公路工程质量检验评定标准》JTG F80/1-2004 3. 《两阶段施工图设计》中片石混凝土挡墙标准图纸。 4. 现场踏勘调查资料。 二、工程特点 我合同段路基填方占用了原有河道，为尽量减少填方路段对原河道的占用面积，保持流水的通畅，并确保路基的整体稳定性，对填方路段设计片石挡土墙进行防护。墙身高、段落长、浇注量大、参及队伍多，施工现场的机械人员交叉作业点多是本工程的主要特点，控制质量和现场安全由为重要。 1、工程概况 我合同段片石混凝土挡土墙共计约11.2万m3，其中大型挡土墙段落共7段，具体情况如下表：
2 、地形、地貌 本项目地处山西泽州县南部、太行山脉南端，受区域构造控制，在长期强烈的蚀剥侵蚀切割作用下，形成了山脉纵横、蜂起峦连、沟谷深切的复杂地貌形态。 3、水文、气候条件 本项目地区大多为碳酸岩盐山区，地表水大量下渗，水位埋深在250m 以下，属极贫水区。 项目区属温暖带半湿润大陆性季风气候区，气候总特点为：四季分明，冬长夏短，春季少雨多风，干旱时有发生；夏季炎热多雨，降雨量年际变化大；秋季温和凉爽，多阴雨天气；冬季寒冷干燥，雨雪稀少。 三、施工组织计划 根据本项目的工程特点（见上）和工程数量，我部本分项工程的总体组织计划情况如下： 1、工期计划：2016年8月20日至2017年8月20日，共计12个月。 具体情况为：2016年11月底（即上冻之前）除特殊地段因地形限制，无法开工外，完成95%段落挡墙基础，确保明年路基填筑的顺利进行。同时随着路基的填筑完成挡墙的墙身。 2、劳务组织计划：三个施工组7家劳务工队，其中施工一组3家，施工二组1家，施工三组3家。每家劳务队配备工人20-30个，其中分支模板、浇注混凝土、摆放片石三个班组，每班组5-10人，预计高峰期工人人数达到
精心整理河道挡墙工程 施工组织设计 二○一五年十月
目录 一、工程概况 二、现场管理组织网络及岗位职责 三、施工工序及主要施工方法 四、施工技术措施 理部门的协调工作。 施工员：负责挖掘机指挥及场内车辆等的调度工作。 场内负责人：负责施工现场外车辆指挥，检查、督促杂工班及时清洁工地入口、周围道路泥、渣等。 修土班：负责人工修土和挖土工人的管理。 杂工班：负责场内装车，注重抛洒泥块的清理及车辆的清洗工作，负责工地周
围马路的清洁。 3．施工工序及主要施工方法 3.1.施工工序 3.2.施工方法 施工采用人工开挖基坑槽，对石方地段，采取人工凿岩的方法开凿墙体嵌槽。 4 在 1 制，严禁随地取用河道内污水。 2、水泥用R325普通硅酸盐水泥，在华润水泥厂购买，进场的水泥必须具备出厂合格证、试验报告，复验报告，其安定性、凝结时间、强度等指标必须符合标准规定，平均运距15Km。 3、砂采用水洗中（细）砂，由三交沙场购买，砂石的力学性能等各项指标符合
标准规定，才能投入使用，平均运距29Km。 4、施工现场使用水泥堆放整齐，袋装水泥堆放高度一般不超过10包，堆宽以5－10袋为限，临时露天堆放应用用防雨蓬布遮盖。 5、水泥贮存时间一般不超过3个月，对水泥质量有怀疑和没把握时，使用前复查试验，并按试验结果使用。 6 7 8 9 1 2 3、放线时采用经纬仪测构筑物各角点的位置，并埋设控制桩作为施工位置依据及以后桩位传递的依据，并现场画出草图以作记录。 4.3基坑槽开挖与防护 根据构筑物测量定位桩的位置及构筑物尺寸，用白灰放出基坑边线，然后进行基坑开挖。为避免开挖施工中损坏管线防腐层甚至管体，基坑槽一律采用人工开挖。
基坑边坡防护及挡土墙施工方案 幸福一号公馆一期二标段工程建设地点为射阳县幸福大道北侧，由地下汽车库和4#、5#、6#、7#、8#五幢单体9～26层住宅楼组成，总建筑面积为57462.9㎡，其中地下车库为6321㎡，4#住宅楼（商业楼）为10417.55㎡，5#住宅楼为20620㎡，6#住宅楼（商业楼）为11323.6㎡，7#住宅楼为3260㎡，8#住宅楼为5520.7㎡. 建设单位：江苏省闽豪顺成置业有限公司 监理单位：江苏鑫缘项目管理有限公司 施工单位：江苏中加建设工程有限公司 设计单位：苏州市建筑设计研究院有限责任公司 勘探单位：江苏省地质工程勘察院 按常规做法，先深后浅，先施工地下室，后做4#、5#、6#、7#、8#楼。根据业主要求，4#、6#楼2014年1月完成5层，7#、8#楼2013年12月底完成5层，5#楼和地下汽车库在2014年春节前完成至±0.00部分，为了力争按时完成任务，必须地下汽车库和各栋楼同时施工，在浅地下室和深地下室处增加挡土墙加固方案，土方边坡采用80厚钢板网C20细石混凝土护坡方案 一、边坡防护（见附图） 做法：采用钢板网护坡。 1、坡面用钢板网，土钉钢筋φ16，长500带弯钩，竖向@1000，横向@1000，与钢板 网扣牢。 2、坡顶坡面喷强度为C20 80厚度细石混凝土。 二、挡土墙（见附图） 本工程4#、5#、6#楼北侧，7#、8#楼西侧局部与地下车库距离只有3米左右，为防止
地下车库开挖后，土方放坡的稳定，必须在4#、5#、6#楼北侧与地下车库距离过近的位置砌筑一道挡土墙，挡土墙的高度为-6.6m～-3.6m，总长204m。 挡土墙每隔5m设置一个500*300的构造柱，配筋为412，箍筋为8@200，混凝土等级为C25；顶部设置200*500压顶，配筋为412，箍筋为8@200，混凝土等级为C25；中间设置200*500腰梁，配筋为412，箍筋为8@200，混凝土等级为C25；底部基础为200*800，配筋为412，箍筋为8@200，混凝土等级为C25。 挡土墙的做法： 1、砌筑 ①基础砌筑施工时，如基底为土基，应夯实后直接坐浆，以挤浆法砌筑使砌石时砂浆饱满，不留有空洞，砖头周围有砂浆包裹，严禁“硬碰硬”，砂浆要仔细捣固密实。 ②砌砖将分层进行，砌体过长时分段砌筑，并按设计预留伸缩缝，要挂线施工。 ③砌筑时先砌外圈定位一丁一顺行列，然后砌筑里层，里外要错缝交错连成一体。砌体隐蔽面的砌缝随砌抹平；外露面，镶面将另行勾缝，砌筑时靠外露面预留2cm的缝槽。 ④外圈定位行列和转角，选择表面较为平整、尺寸要规格的砖，并长短相间与里层砖交接。上下竖缝错开，无通缝，砖缝均匀一致。 2、养护 施工期间，对已完成的砌体要经常洒水，整个砌体完成以后，根据天气情况，定期洒水养护，以保证砌体不失水，提高砂浆的强度。 三、安全、质量控制措施 安全保证措施 1、认真执行国家有关劳动保护和安全生产的各项政策、法规，建立建全安全保证体系。
挡土墙专项施工方案 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】
施表A022专项施工方案报审表 承包人： 夏南国防公路平路境下坪至南沟渡口改建工程 一标
挡 土 墙 施 工 方 案 编制人： . 审核人： . 批准人： . 山西颐园市政工程有限公司2018年3月20日 目录
挡土墙专项施工方案 一、工程概况 夏南国防公路平路境下坪至南沟渡口改建工程（一标），设计挡墙皆为重力式挡墙，挡土墙基础及墙体采用浆砌30号块石、片石砌筑，M10砂浆勾缝。按设计图纸3、8、5m设一道沉降缝，伸缩缝宽2cm，采用沥青麻絮，在挡墙内、外、顶三面嵌塞。 墙身外露部分在地面（或常水位）30cm以上交错设置泄水孔，每隔2～3m设一个，墙高6m以上者，视具体情况增设泄水孔排数，呈梅花设置，泄水孔口设50cm厚砂砾反滤层，反滤层下设一层胶泥层，以免积水渗入基础。 二、挡土墙施工工艺及方法 1、施工工艺框图 2
开挖至基底设计高程以上，保留20cm，采用人工清挖，找平至设计标高。基坑挖至标高后及时核对基底地质情况，墙基位于斜坡时其埋入深度和距地面水平距离符合设计要求；采用倾斜基底时准确挖凿，不得用填补方法筑成斜面；挡墙开挖后及时砌筑、回填，减少基坑暴露时间。 有水地段做好排水措施，开挖至施工过程中，保持基底干槽施工。在基础范围外挖通长排水沟，设集水井，将基坑槽内的水由排水沟排至集水井内，由Ф50 潜水泵抽排水。 基坑验收 挡墙基坑开挖后，必须采用重型触探仪进行地基承载力的检测，若与设计要求承载力有出入，应进行相应变更处理。自检合格后，向监理工程师报检，经其验收合格后方可进入下道工序—基础砌筑。 基础、墙身砌筑 （1）结构尺寸如下图：
挡土墙施工工艺流程
挡土墙施工工艺流程 1、工艺流程 施工准备→测量放样→基坑开挖→报检复核→砌筑基础→基坑回填→安设沥青麻絮沉降缝→选修面石拌砂浆→砌筑墙身→填筑反滤层回填土→清理勾缝 2、施工方法 2.1施工场地准备 施工前，做好场地平整，为片石及周转材料的运输、堆放准备好场地。 清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟，排除地表水。 2.2测量放样 测量放线，定出桩位中心线及开挖边界线。由施工队埋设护桩。 2.3基槽开挖 1、挡墙基槽开挖时机械不得碰撞旋喷桩和破坏复合地基，坐落在原状土层中的挡墙不得扰动基底原状土、如有超挖，应按施工规范要求或监理工程师批准的方法处理，并按道路压实度标准夯实。 2、确保基槽边坡稳定，防止塌方； 3、做到排降水设施，保持基底干槽施工； 2.4挡墙砌筑 砌块在使用前必须浇水湿润，表面如有泥土、水锈，应清洗干净。砌筑时，先铺底浆，再放石块（先将石块的尖锐部分敲去），经
左右轻轻揉动几下后，再轻击石块，使灰缝砂浆被压实。在已砌筑好的石块侧面安砌时，在相邻侧面先抹砂浆，后砌石，并向下及侧面用力挤压砂浆，使灰缝挤实，砌体被贴紧。砂浆的铺砌见下图。 度 砂浆的铺砌示意图 以分段分层进行为原则。底层极为重要，它是以上各层的基石，若底层质量不符合要求，则要影响以上各层。较长的砌体除分层外，还要分段砌筑，两相邻段的砌筑高差不应超过1.2m ，分段处设置在沉降缝或伸縮缝的位置。分层砌筑时，先角石，后边石或面石，最后才填腹石（如下图）。角石安放好后，从两边至中心进行，然后由边向中。
护坡砌体自下而上逐层砌筑，其泄水孔、砂砾垫层同步进行。泄水孔可预留孔洞或埋设铁管，反滤层在砌高一层后，即填筑一层，当达到耳环墙位置时，清理边坡后进行耳墙砌筑。砌筑要求砂浆饱满、密实，其内不得填碎石，应填以块石，以保证其强度。砌体表面平整，砌缝完好、无开裂现象，勾缝平顺、无脱落现象。 2.5沉降缝及泄水孔设置 沉降缝、泄水孔、反滤层的设置位置、质量和数量应符合设计要求。泄水孔采用梅花阵布置。 挡土墙的伸缩缝和沉降缝宽3cm（施工时缝内夹3公分厚的泡沫板或木板，施工完后抽出木板或泡沫板）从墙顶到基底沿墙的内、外、顶三侧填塞沥青麻丝，厚100~200cm。 挡墙背泄水孔入口处采用碎石层进行过滤，以免泄水孔堵塞，影响排水。泄水孔坡度向外，无堵塞现象；沉降缝整齐垂直，上下贯通。
深基础施工方案(毛石挡土墙护坡) 都匀市全欣大厦工程编制单位: 都匀市第三建筑工程公司编制人: 审核人: 审批人: 日期: 年月日 基础施工方案 1、编制依据 3 2、工程概况 3 3、施工准备 3 4、主要施工工艺及方法 3 5、地下室处理措施 6 6、基坑防护措施 8 9 7、土方回填 8、成品保护 11 9、安全措施 11 10、质量保证措施 12 13 11、安全生产与文明施工 12、环保措施 14 13、边坡位移观测 14 1、编制依据: 1.1都匀市全欣大厦工程施工组织设计。 1.2《地基与基础工程施工验收范》(GB50202-2002)。 1.3《混凝土结构施工及验收规范》(GB50204-2002)。 1.4《建筑基坑支护技术规程》(JGJ120-1999) 1.4全欣大厦工程施工图纸。 2、工程概况: 2.1都匀市全欣大厦位于都匀市纬三路北侧，工程结构为框架剪力墙的结构形式，其中地下1层，地上16+1层，1至3层为商业用房，4至16+1层为住宅的综合性大厦，建筑总高度 56.1M，建筑面积约为14300M2。附《施工总平面布置图》 3、施工准备: 3.1技术准备:项目部组织相关职能部门按专业熟悉图纸，了解设计意图，找出图纸中的遗漏、错误、矛盾和不明的问题。 3.2在基础施工期间要进行定位放线及高程引进工作，要求项目准备测量仪器，在有效检定周期内。 4、主要施工工艺及施工方法: 4.1土石方开挖: 工艺流程:机械整体开挖平整场地的自然土——边坡支护——定位放线——人工清理基底 4.1.1本工程采用分层分步开挖方式，配合护坡的施工。 4.1.2正常施工时考虑挖土过程中各工序的流水安排，合理安排开挖 顺序。土石方开挖时考虑出土路线的安排，提高工作效率。 4.1.3毛石挡土墙砌筑: 挡土墙基础及墙身采用MU30毛石、M7.5水泥砂浆砌筑。基础砌筑前，应先检查基坑的尺寸和标高，清除杂物，平整夯实基槽槽底(采用立式电动打夯机机夯两遍)，确保槽底不得有较大
目录 1. 编制依据 ....................... 1.1 规范规程 (3) 1.2 施工图纸及洽商 (3) 1.3 其他 .................................................... 3 2. 工程概况 ....................... 3 3. 主要特点与施工难点 .................. 5、分项工程施工方法 .................... 5.1 混凝土挡土墙地基开挖 (4) 5.2 模架体系 (4) 5 .2.6 模板的安装 ............................................ 5 5 .2.7 模板的拆除 ............................................ 5 5.4 、钢筋工程 . (6) 5.5 、混凝土工程 (7) 6.1 钢筋工程质量保证措施 (8) 6.2 混凝土工程质量保证措施 (9) 7、安全技术管理措施 (10) 7.1 钢筋工程 (10) 7.2 混凝土工程 (10) 4. 施工部署 ............... 错误！未定义书签 5.2.1 施工曲率控制方法 .................. 错. 误！未定义书签 5 22脱模剂的使用 5 23模板拼接节点 ..................... 错. 误！未定义书签 ..................... 错. 误！未定义书5 .2.4 对拉螺栓布置 ..................... 错. 误！未定义书签 5 .2.5 模板的加工 (4) 5.3 、脚手架工程 (6)
目录 一、工程概括......................................... - 0 - 二、施工进度计划及劳动力安排.......................... - 2 - 三、原材料要求....................................... - 3 - 四、施工流程.......................................... - 4 - 五、施工方案.......................................... - 4 - 六、质量检验标准..................................... - 6 - 七、质量保证措施...................................... - 6 - 八、保证工期及施工安全的主要措施...................... - 7 - 九、雨季施工保证措施................................. - 10 - 十、环境保护......................................... - 10 -十一、其它........................................... - 12 -
浆砌片石挡土墙专项方案 一、工程概括 S208线老木孔至岚头段公路改扩建工程位于金沙县东部，系规划省道S208赤水至开阳中的一段（目前为县道X024）。项目整体呈北南走向，起点K0+000接木孔乡金沙县华威家机械制造有限责任公司交叉口处（原县道 X024 K14+575），路线沿原有X024县道布线，经木孔乡东南侧、鱼洞、新房子、垭口上、田尾巴、长沟、三桥村、油房、林堡后，终点在岚头镇西侧变电站门口与原有道路相接，路线全长8.575km，全线采用8.5m宽路基宽度，双向两车道。 联络线起点在岚头镇西侧原道路交叉口处，与主线（K8+505.086）平交后，路线沿原老路向东延伸，终点止于岚头镇富康路与柳沙北路交叉口处，与岚头镇富康路相接，联络线路线全长254.720m。 此次S208线道路改建，主要以两侧设置挡墙工程为主，设置了大量的高挡土墙及护肩墙，除局部改建高填方区域采用C20片石砼挡土墙（K6+520~K6+720段及K8+085~K8+150段），其余挡土墙均采用M7.5浆砌片石仰斜式挡土墙，C20片石混凝土挡土墙将另作专项施工方案。 主要工程数量表
挡土墙施工方案 匚程概况: 1、工程简介 OOOOOOOOOOOOOOOO 本标段浆砌块石挡土墙共有三处，全部为重力式挡土墙挡土墙分为路堤 式和路肩式两种。详见下表: 重力式挡土墙基础的两边外扩1米，并用1米厚的二灰砂砾回填处理, 压实度达到85%。 、主要工程数量 、主要工程项目和工程特点 挡土墙施工包括的施工顺序: 测量放样、基坑开挖、承载力检测、二灰砂砾施工、砌筑凸榫、砌筑挡墙基础、砌筑挡土墙墙身、勾缝、养生等施工工序。 由于雨季的提前到来，基坑的开挖要快，回填要及时，以免浸泡基底。
挡土墙施工方案 一）施工组织机构设置 为了保证工程的施工质量，满足工期要求，我单位结合本工程的具体情况配备了多年从事施工及管理工作，具有丰富施工经验，熟练业务综合素质高并取得良好业绩的项目经理专业技术和经营管理人员组建项目经理部。选拔技术熟练认真负责的施工人员20名，技工50 名、普工100人组建挡土墙施工队伍， 负责本项工程的施工。 具体人员详见施工组织机构框图。（附图） 二）工期安排 由于拆迁等问题不能解决，我项目决定现对1＃和3＃挡土墙进行施工： 挡土墙开工时间：2004年6月25 日 完工时间：2004年8月31 日 三）施工准备 1、施工水源：具现场考察，租用附近当地的机井一处，机井出水量为每小 日出水量：50T/小时X 8小时=400T。利用水车运输。 时50T 左右， 2、施工用电：配备150KW 柴油发电机两台。
利用现有的百葛路运输，进场道路铺设 30 公分厚 6 米宽的临 时道路。 租用民房作为临时驻地。 3＃挡土墙在连接线部位搭设临时住 房作为临时生活区。 5、地上地下物的探测与防护：本标所通过地段地下管线比较复杂，尚未探 明，施工前必须进行探测和防护，以保证工程的顺利进行。 6、施工技术人员在工程开工前熟悉图纸及施工技术文件，并做好图纸会审 记录，抓住工程的技术要点，认真做好测量放线工作，上报监理工程师，同 时根据施工需要在施工区内布设支导线控制网， 闭合水准点， 保证施工控制 的方便及准确无误。 7、工地试验室：在项目部院内搭建试验室，试验室设备能满足驻地监理办 的要求并且已经监督站认证。 8、图纸会审：经过对图纸会审图纸可以使用。 四）挡土墙施工 1、挂牌施工 施工前必须树立质量意识，坚持挂牌施工，包括砂浆配合比牌、安全标 示牌、胸牌、施 工标志牌等。 2、测量放线 使用“拓普康”全站仪根据设计图纸测设出挡墙的中轴线，并打出控制 点，现场用钢尺 定出基础的边线并用水准仪测量各点的高程， 确定下挖深度， 经符合无误后报监理审查认可后进行下到工序的施工。 3、挖基 对基坑深度超过 2m 地段，开挖时为确保开挖作业的安全， 首先设置 1： 1 的坑壁坡度，再在基坑四周打入木桩，设立挡土板，防止基坑四周坍塌。 另外，基坑开挖过程中，防止雨水流入或地下水渗出，必须在基础尺寸外侧 开挖排水沟和积水坑，配一台潜水泵，以便把积水立即抽排出积水坑外，保 证挖基工作在无水情况下安全进行。 基坑开挖至设计标高和几何尺寸满足图纸要求后， 通知试验室和监理工 程师，用动力 3、临时道路： 4、临时住房：
