水泵轴功率和电机配置功率之间的关系

泵轴功率和电机配置功率之间的关系

额定功率即铭牌功率，也是电动机的轴输出功率，也是负荷计算所采纳的数据。Pe=1.732*0.38*Ie*额定功率因数*电动机效率。因此，电动机额定电流Ie=Pe/(1.732*0.38*额定功率因数*电动机效率）电动机的输入功率P1=Pe/电动机效率。P1跟我们关系不大，一般不再换算此值。例如：一台YBF711-4小型电机的铭牌数据：额定功率250W，额定电压380V，额定电流0.85A，功率因数0.68，无效率数据。

如果不算效率，额定电流=0.25/(1.732*0.38*0.68)=0.56A，跟0.85A 不符。如果算效率：额定电流=0.85=0.25/(1.732*0.38*0.68*效率)。由此可以反算效率为：0.25/(1.732*0.38*0.68*0.85)=0.66。

水泵所需功率与电动机额定功率的关系。假设水泵的扬程为H（m)，流量为Q（L/s），那么很容易推算其实际需要的有效功率P3为：P3=H*Q*g(g=9.8,常数）（W）；因为水泵本身也存在效率，因此需要提供给水泵的实际功率P2=P3/水泵效率。P2算出来往往跟电机的额定功率不会正好相等，因此就选择一个大于(但接近)P2的一个电机功率Pe。比如P3=10KW，水泵效率为0.7，电机功率为0.9，那么P2=P3/0.7=14.3kw，可选择Pe=15KW或18.5KW的配套电机；电机的实际输入功率P1=15/0.9=16.7kw（或18.5/0.9=20.1KW)。

泵轴功率是设计点上原动机传给泵的功率，在实际工作时其工况点会变化，另电机输出功率因功率因数关系会有变化。因此，原动机传给泵的功率应有一定余量，经验作法是电机配备功率大于泵轴功率。轴功率余量见下表，并根据国家标准Y系列电机功率规格选配。

轴功率余量

根据API610标准电动机的额定功率，至少应等于下面给出的额定条件下泵功率的百分数。

API610规定的安全余量

在选取电机时，还应根据ISO5199加上—安全余量。

ISO5199规定的安全余量

功率：用风机输送气体时，气体从风机获得能量，而风机本身则消耗能量，风机（泵）的功率分为有效功率、轴功率和配用功率。风机每单位时间内传递给气体的能量称为通风机的有效功率，即：N=H*Q。式中，N —通风机的有效功率（W）；Q —通风机所输送的风

量（m3/s）；Ｈ—通风机所产生的全风压（Pa）。

效率：实际上，由于通风机运转时，气体在通风机中流动有能量损失，因此输入通风机的功率要比N大些，即：Nsh=N/η。式中，Nsh—通风机的轴功率（W）,轴功率就是电动机传到风机（泵）轴上的功率；η—通风机的效率，后向式叶片风机的效率一般为0.8～0.9；前向式叶片风机的效率一般为0.6～0.65。

配用电机时，因为风机（泵）在运转时可能会出现超负荷的情况，为了安全，一般风机（泵）的配用功率要比轴功率大。配用功率是指带动风机（泵）运转的配套电机功率。用符号Nmo表示，则有：Nmo=k*Nsh/ηm。式中，k—电机容量的储备系数；可按表2.6选用；ηm—机械传动效率，与机械传动方式有关；可按表2.7选用。

电机容量的储备系数k 表2.6

机械传动效率ηm 表2.7

例2.7 有一台离心通风机，全压p=2200Pa，风量Q=13m3/s，用电动机通过联轴器传动。试计算风机的有效功率、轴功率及应配带的电动机功率（风机的效率η=0.78）。

解：风机的有效功率为：N=H*Q=13×2200=28600（w）=28.6 (kw)。轴功率为Nsh=36.7(kw)。查表2.6，取电动机容量储备系数k=1.15；查表2.7，取传动效率ηm=0.98，则得电动机配用功率为Nmo=43.1 (kw)。

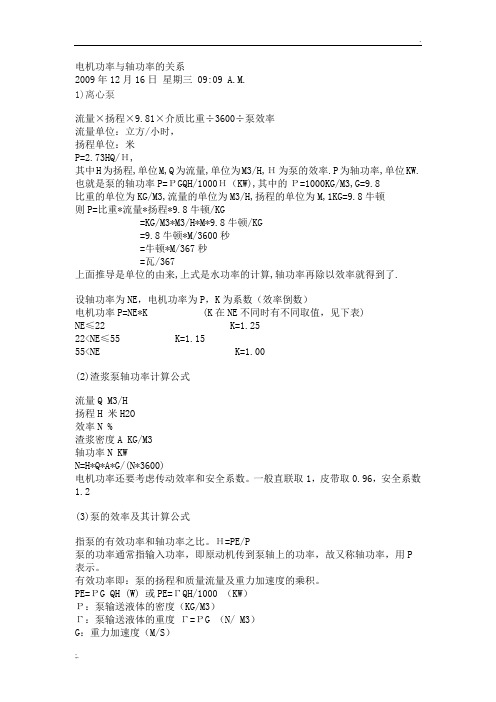

水泵轴功率计算公式

水泵轴功率计算公式 这是离心泵的：流量×扬程×9.81×介质比重÷3600÷泵效率流量单位：立方/小时，扬程单位：米 P=2.73HQ/η,其中H为扬程,单位m,Q为流量,单位为m3/h,η为泵的效率.P为轴功率,单位KW. 也就是泵的轴功率P=ρgQH/1000η（kw),其中的ρ=1000Kg/m3,g=9.8 比重的单位为Kg/m3,流量的单位为m3/h,扬程的单位为m,1Kg=9.8牛顿 则P=比重*流量*扬程*9.8牛顿/Kg =Kg/m3*m3/h*m*9.8牛顿/Kg =9.8牛顿*m/3600秒 =牛顿*m/367秒 =瓦/367 1)离心泵 流量×扬程×9.81×介质比重÷3600÷泵效率 流量单位：立方/小时， 扬程单位：米 P=2.73HQ/Η, 其中H为扬程,单位M,Q为流量,单位为M3/H,Η为泵的效率.P为轴功率,单位KW. 也就是泵的轴功率P=Ρ GQH/1000Η（KW),其中的Ρ=1000KG/M3,G=9.8 比重的单位为KG/M3,流量的单位为M3/H,扬程的单位为M,1KG=9.8牛顿 则P=比重*流量*扬程*9.8牛顿/KG =KG/M3*M3/H*M*9.8牛顿/KG =9.8牛顿*M/3600秒 =牛顿*M/367秒 =瓦/367 上面推导是单位的由来,上式是水功率的计算,轴功率再除以效率就得到了. 设轴功率为NE，电机功率为P，K为系数（效率倒数） 电机功率P=NE*K (K在NE不同时有不同取值，见下表) NE≤22 K=1.25 22
