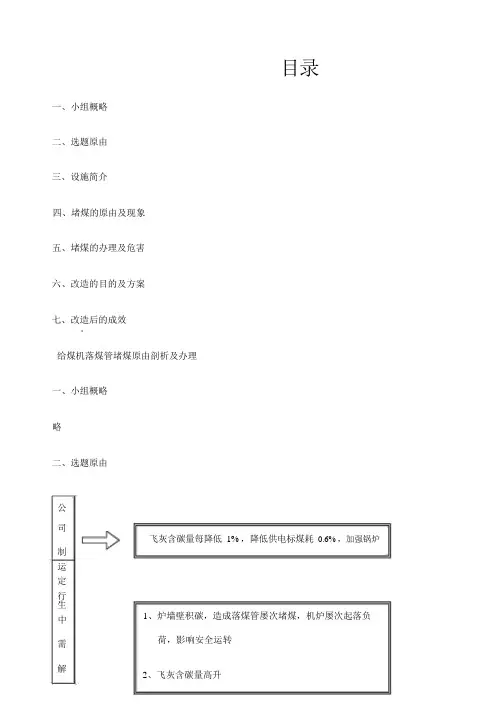

目录一、小组概况
二、选题理由
三、设备简介
四、堵煤的原因及现象
五、堵煤的处理及危害
六、改造的目的及方案
七、改造后的效果
给煤机落煤管堵煤原因分析及处理一、小组概况
略
二、选题理由
飞灰含碳量每降低
1%，降低供电标煤耗0.6%
，增强锅炉运行稳定性，提高经济指标，促进安全，文明生产。
1、炉墙壁积碳，造成落煤管频繁堵煤，机炉频繁升降负
荷，影响安全运行
2、飞灰含碳量升高
3、厂用电率上升
4、工作人员劳动强度增加
5、现场卫生差
给煤机落煤管堵塞原因分析及处理
三、设备简介
1、徐州金山桥热电有限公司一期工程为两台济南锅炉厂生产的ＹＧ-75/5.29-M12型次高压、次高温循环流化床锅炉。该锅炉为自然循环水管锅炉，采用由高温旋风分离器组成的循环燃烧系统。炉膛为膜式水冷壁结构。过热器分高低两级，中间设喷水减温，尾部设三级省煤器和一、二级空气予热器。具有高效，低污染，运行可靠性高，启动迅速等突出优点。
压缩空气系统为:
1#ML75ROTARY、固定式空压机，容积：13立方米/秒，排气压力：0.75Mpa，额定功率：75KW。
2#ML90ROTARY固定式空压机, 容积：7.1立方米/秒，排气压力：0.75Mpa，额定功率：90KW。
锅炉采用正压给煤方式，在锅炉前9m平台布置了三台全封闭耐压称重给煤机，给煤机出口下煤弯管布置了一次热风作为风源的播煤风，作用是把煤输送到炉膛内，同时防止炉内的烟气反窜。
一次风机出口风压设计值为15.6 kPa，运行中最高值不大于12 kPa，在一次风机出口管道、空预器的进口接出锅炉的返料风、给煤机的密封风，降低了一次风机风压；一次风机经过三级空预器预热，压力损耗大，所以运行的播煤风压力为10kPa。
2、煤质分析
该炉设计燃料为烟煤，其燃料特性为：挥发分（Var）：20% 灰分（Aar）：31.09%碳（Ｃar）：48.27% 全水分（War）：9.48% 氢（Har）：
3.43% 氧（Oar）：6.1% 氮（Nar）：0.63% 全硫（Sar）：1% 低位发热量（Qnet
·ar）：19040Kj/kg（4555Kcal/kg）入炉煤粒径：0～10mm 额定负荷燃煤量：12t/h。
现燃用的燃料为结焦特性高，粉末颗粒多的煤种掺配洗煤渣其掺配后的特性为：挥发分（Var）：19.72% 、灰分（Aar）：43%、碳（Ｃar）：38% 全水分（War）：6% 低位发热量（Qnet·ar）：4000cal/kg、左右，结焦特性：5。
现燃用此煤种结焦特性明显偏高
四、堵煤的原因及现象
锅炉投入运行后，给煤机落煤管的堵煤问题凸显出来，特别是燃用高水分，强黏结性的劣质煤时，堵煤更加严重，有时导致锅炉被迫压火来处理堵煤，在一次次的处理堵煤的过程中，我们对堵煤的现象，发生堵煤的原因及机理以及堵煤发生的危害有了更进一步的认识。
1、我们深入分析了堵煤的原因与机理：
（1）、煤质问题。煤的水分含量大，煤的黏结性强，以及煤的结焦性强，都是导致堵煤的重要原因。
（2）、煤的筛份不合理，细颗粒所占比重太大，使煤的流动性变差，易粘滞在管壁上，也导致堵煤。
（3）、播煤风风压不足，不能将煤顺利的送入处于正压区的密相区燃烧，而且由于落煤口位置正处于密相区，大量的床料在落煤口湍流，阻碍了煤的进入，使煤在落煤口燃烧，而产生结焦，最终导致落煤管堵塞。
（4）、设计、安装的缺陷。常规设计给煤机一般安装在11米平台，下煤管有一定的垂直高度，煤能够利用自身的重力和播煤风的作用，顺利的进入炉膛。而目前三台给煤机布置在9米平台，给煤机出口就是下煤弯头容易造成落煤管堵塞。
2、落煤管堵煤时的现象：
（１）炉膛出口负压增大。
（２）烟气含氧量不正常升高。
（３）床温下降。
（４）主汽温度下降。
（5）若整个落煤管堵满煤，则管内无落煤声，堵煤信号报警。
（6）给煤流量正常
3、堵煤的危害
由于堵煤的频繁发生，严重影响了机组的安全经济运行，也增加了运行人员的劳动强度，使运行人员的身心健康和人身安全受到影响。
具体来说，堵煤带来的危害有以下几点：
（1）、锅炉、汽机频繁的升降负荷，威胁机组的安全运行
（2）、锅炉的燃烧效率下降
(3)、上网电量下降，厂用电率升高
（4）、使锅炉各受热面磨损加剧，降低使用寿命
（5）、锅炉飞灰含碳量升高
（6）、清理堵煤易损伤落煤管的浇注料，造成下渣管堵塞，危及锅炉安全运行。
(7)、运行人员的劳动强度加大，以及处理过程中人员吸入大量煤粉,严重影响.运行人员的身体健康。
（8）、现场卫生差，影响文明生产
（此图为落煤管内附着的煤）
五、堵煤的处理
运行人员一般根据前三条现象作出堵煤判断，然后迅速到落煤管处倾听，以确定是哪个落煤管堵煤，然后迅速将堵塞的给煤机停止运行，锅炉拉大负压(以免捅煤孔喷烟,喷火,喷煤危及人身安全)采用钢筋,大锤敲打等方法疏通。根据堵煤的严重程度，处理人员的动作熟练程度，整个处理过程耗时从几分钟到几十分钟不等。每次处理堵煤的过程就是一次锅炉、汽机升降负荷的过程。频繁的堵煤则锅炉势必频繁升降负荷，锅炉处在不断的变工况下运行，对锅炉的使用寿命影响很大。
1、为了解决堵煤问题，我们陆续实施了一些方案
（1）、用铁锤撞击下煤管以震落管内滞煤，但当堵煤严重时，此
法无法疏通堵煤，且对落煤管损伤严重经常砸漏管子，与炉膛连接的法兰漏灰。
（2）、在落煤管上开三到四个捅煤孔，以便用工具（铁条、钢筋）捅堵塞的煤，现场洒漏严重，这个方案只是治标还是不能解决根本。
（3）、在1#炉落煤管上引入一次风进入落煤管与炉膛结合处,吹扫风管固定在落煤管上部,后在实际运行中效果不是很理想,我们分析其中的原因。第一：风压太低，由于引入的一次风,经过多次分流降压后,对易结焦的部位吹扫没有任何的作用。第二：由于吹扫风管固定在落煤管的上部,对易结焦的部位冷却降温效果不好。
（4）、在落煤管内加装溜煤板，对于炉膛口处积煤吹扫效果好，但由于溜煤滑板在落煤管内占用空间较大，其上部弯头积煤时很难疏通，尤其煤水分大时，处理堵塞的时间大大延长，有时甚至压火处理。
（捅煤孔内可清晰的看到高温床料及焦块）
（运行人员处理堵煤）
六、改造的目的及改造方案
如何才能提高播煤风风压,让煤在落煤管内流动的更通畅，而又不结焦呢?总结以上的不足，我们认真分析,认为从压缩空气系统引入压缩空气(在不影响其正常工作的前提下)用来解决以上的问题.于是我们尝试引用压缩空气（压力为０.６－０.７MPa）作为播煤风的补充，希望通过改造解决堵煤问题及提高经济指标。
1、具体方案是：
由压缩空气母管引入两路压缩空气。
第一路：接至播煤风处插进约１0cm(此处为易附着煤处）紧贴管子下部与管子平行（不能跷起），外部加装阀门，对三个管子分别控制（其目的是增强煤的流动速度，降低积煤的可能性）。
第二路：引至捅煤孔①部插入至落煤管下部与炉膛之间平缓处（次处为易结焦处），紧贴管子下部不能跷起。（如果压缩空气管在落煤管内跷起，形成突出部易影响煤的流动）。外部加装阀门分别控制。
2、吹扫风运行方式
（1）若煤质差时，此吹扫风可连续运行
（2）若煤质好时，此吹扫风可间断或连续运行
七、改造后的效果
(1)、落煤管至炉膛处已无结焦现象。
(2)、落煤管没有发生堵煤现象。
(3)、对压缩空气系统、气力输灰系统无影响。
(4)、锅炉能够稳定运行，燃烧效率有大幅度提高。（5）、飞灰含碳量降低。
（6）、各项经济指标均有所提高。
改造前后的指标对比
