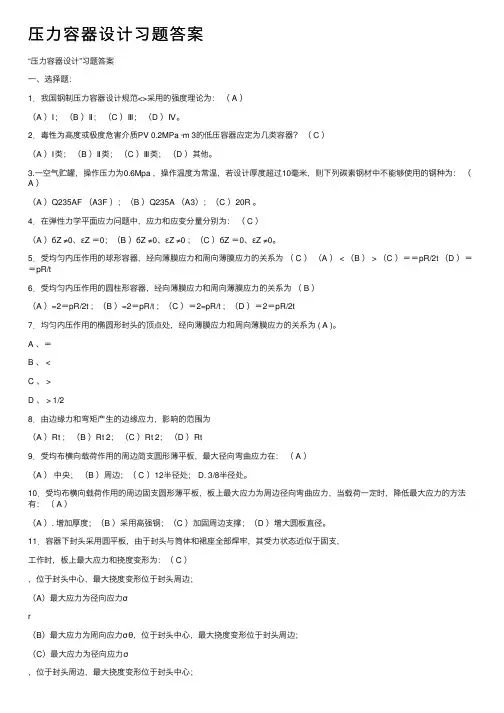

“压力容器设计”习题答案
一、选择题：
1．我国钢制压力容器设计规范<
（A ）Ⅰ； （B ）Ⅱ； （C ）Ⅲ； （D ）Ⅳ。
2．毒性为高度或极度危害介质PV 0.2MPa ·m 3的低压容器应定为几类容器？ （ C ）
（A ）Ⅰ类； （B ）Ⅱ类； （C ）Ⅲ类； （D ）其他。
3.一空气贮罐，操作压力为0.6Mpa ，操作温度为常温，若设计厚度超过10毫米，则下列碳素钢材中不能够使用的钢种为： （ A ）
（A ）Q235AF （A3F ）；（B ）Q235A （A3）；（C ）20R 。
4．在弹性力学平面应力问题中，应力和应变分量分别为： （ C ）
（A ）бZ ≠0、εZ ＝0；（B ）бZ ≠0、εZ ≠0 ；（C ）бZ ＝0、εZ ≠0。
5．受均匀内压作用的球形容器，经向薄膜应力和周向薄膜应力的关系为 （ C ） （A ） < （B ） > （C ）＝＝pR/2t （D ）＝＝pR/t
6．受均匀内压作用的圆柱形容器，经向薄膜应力和周向薄膜应力的关系为 （ B ）
（A ）=2＝pR/2t ；（B ）=2＝pR/t ；（C ）＝2=pR/t ；（D ）＝2＝pR/2t
7．均匀内压作用的椭圆形封头的顶点处，经向薄膜应力和周向薄膜应力的关系为 ( A )。
A 、＝
B 、 <
C 、 >
D 、 > 1/2
8．由边缘力和弯矩产生的边缘应力，影响的范围为
（A ）Rt ； （B ）Rt 2； （C ）Rt 2； （D ）Rt
9．受均布横向载荷作用的周边简支圆形薄平板，最大径向弯曲应力在： （ A ）
（A ） 中央； （B ）周边；（ C ）12半径处； D. 3/8半径处。
10．受均布横向载荷作用的周边固支圆形薄平板，板上最大应力为周边径向弯曲应力，当载荷一定时，降低最大应力的方法有： （ A ）
（A ）. 增加厚度；（B ）采用高强钢；（C ）加固周边支撑；（D ）增大圆板直径。
11．容器下封头采用圆平板，由于封头与筒体和裙座全部焊牢，其受力状态近似于固支，
工作时，板上最大应力和挠度变形为：（ C ）
，位于封头中心，最大挠度变形位于封头周边；
（A）最大应力为径向应力σ
r
（B）最大应力为周向应力σθ，位于封头中心，最大挠度变形位于封头周边；
（C）最大应力为径向应力σ
，位于封头周边，最大挠度变形位于封头中心；
r
（D）最大应力为周向应力σθ，位于封头周边，最大挠度变形位于封头中心；12．工程上，当壳体的厚度与中面最小曲率半径R的比值 t/R,≤（ C ），则视为薄壳，反之，视为厚壳。
A、1/5；
B、1/10；
C、1/20
D、1/30
13．受均匀内压作用的薄壁圆筒，其中部筒体上的周向薄膜应力为轴向薄膜应力的：（A）（A）2倍；（B）1倍；（C）1.5倍；（D）12倍。
14．钢制椭圆形封头受超工作内压(静载荷时)，可能导致最终的失效形式为( C )。
A、韧性破坏
B、失稳破坏
C、韧性破坏或失稳破坏
15．液压试验的压力为设计压力的：（ D ）
(A) 1.05倍； (B) 1.10倍； (C) 1.15倍；(D) 1.25倍
16．气压试验的压力为设计压力的：（ C ）
(A) 1.05倍； (B) 1.10倍；(C) 1.15倍； (D) 1.25倍
17．受均匀内压的椭圆形封头，在赤道处周向薄膜应力出现压应力，a/b为( A )。
A、>√2
B、≤√2
C、=√2
18．有一直径为D的圆柱形容器，两端分别采用球形封头和标准椭圆形，筒体与封头厚度全部为t，当承受内压P时，容器上最大应力点在（ C ）。
(A) 圆柱形筒体中部； (B) 椭圆形封头顶点；
(C) 筒体与椭圆形封头连接处； (D) 筒体与球形封头连接处。
最大应力比与球形封头连接的圆筒大10%左右。
=1200mm,总高度H=42m的塔器，已知工作过程中塔器充满19．按照GB150设计一直径D
i
密度ρ=1.32g/ml的介质，最高压力1.2MPa,最高工作温度150℃，试回答下列问题：若忽略风载荷与地震载荷，其设计压力P的合理取值为：（ B ）（A）1.2MPa；（B）2.0MPa；（C） 2.5MPa；（D）3.0MPa。
20．若容器采用16MnR板材制造，已知16MnR板材的许用应力[σ]=[σ]t=170MPa，焊缝系数为0.9, 进行水压水压，试验压力P
应为：（C）
T
（A）1.2MPa；（B）2.0MPa；（C）2.5MPa；（D）3.0MPa。
21．取介质的腐蚀裕量C=1.5mm，则容器的合理厚度（名义厚度）为：（ B ）（A）6mm；（B）8mm；（C）10mm；（D）12mm。
22．承受内压的厚壁容器，当内壁温度高于外壁时，筒体壁上应力状况改善较大是（A）
A.筒体内壁；
B. 筒体外壁；
C. 筒体中层；
D. 筒体内壁和外壁。
23．液压试验时，容器内产生的最大薄膜应力应不超过（C）。
A. [σ]t；
B.[σ]；
C.0.9σs；
D. 0.8σs.
24．气压试验时，容器内产生的最大薄膜应力应不超过（D）。
A. [σ]t；
B.[σ]；
C. 0.9σs；
D. 0.8σs.
25．对于碳素钢制容器，液压试验时液体温度不得低于 ( B )。
A、0o C
B、5o C
C、15 o C
D、20 o C
26．对于低合金钢制容器，液压试验时液体温度不得低于 ( C )。
A、0o C
B、5o C
C、15 o C
D、20 o C
27．受压容器进行耐压试验时，要求试验压力下容器中的最大薄膜应力为( A )。
A、≤0.9
y B、≤0.8
y
C、≤
y
28．在制造压力容器时，应尽可能避免的焊缝结构是：（B）（A）对接焊；（B）搭接焊；（C）丁字焊；（D）角接焊
29．当在受均匀内压作用的竖直放置的薄壁圆筒上开孔时，孔周边的的最大应力出现在：（A）孔周边任一点；（B）孔周边与水平线成45夹角处；
（C）孔周边与水平线成60夹角处；（D）孔周边与水平线成90夹角处；（D）30．为了使跨中截面弯矩与与支座截面弯矩数值上相近，对卧式容器鞍座的位置宜取( A )。
A、A≤0.2L
B、A≤0.5R
C、A≥0.2L D. A = L/3
31．对于支承在双鞍座上正压操作的卧式容器，器壁中出现最大轴向拉伸应力的工况是：（ B ）。（A）装满物料而未升压；（B）装满物料同时升压；（C）未装物料而升压。32．卧式容器筒体上的最大周向压缩应力发生在（ D ）
(A) 跨中截面最高处；（B）跨中截面最低处；
(C) 支座截面最高处；(D) 支座截面最低处；
33．现需设计一个在常温下操作的夹套冷却容器，内筒为真空，无安全控制装置，夹套内为0.8MPa（表压）冷却水，则校核内筒稳定性时的设计压力应取（A）（A）0.1MPa（B）0.8MPa （C）0.9MPa （D）1.0MPa
34．现设计一不锈钢制真空精馏塔，经稳定性校核发现其壁厚不够，合理的处理办法是：（A）减小直径（保持容器体积不变）；（B）增加壁厚；
（C）改用强度高的材料；(D)设置加强圈。（D）35．均匀内压作用的厚壁圆筒中，径向应力
r
和周向应力沿壁厚的分布为( C )。
A、均匀分布
B、线性分布
C、非线性分布
36．厚壁圆筒的内壁温度较外壁温度低，在外壁产生的周向温度应力为( B )。
A、拉伸应力
B、压缩应力
C、弯曲应力
37．高压容器由于操作压力高，因此为了增加泄漏阻力，平垫密封的垫片应选用( B )。
A、宽面
B、窄面
C、螺栓园内外都有的全平面
38．对于一按弹性准则设计的厚度一定的高压容器，为了提高其承压能力，在生产加工过程中合理的做法是（D）（A）减小直径; （B）采用高强钢; （C）减少开孔; （D）自增强处理。
39．内压与温差同时作用的厚壁圆筒的内壁周向应力∑б
θ
出现最大值的工况是：（A）（A）外部加热；（B）内部加热；（C）内外均不加热。
40．按应力分类观点，仅受内压的圆筒与封头连接处的应力有 ( A )。
A、P
L ＋Q B、P
M
＋Q C、Q
41．按照GB150进行压力容器设计时，对于由于局部结构不连续引起的高应力，合理的处理办法是（C）（A）不予考虑；（B）增加总体容器壁厚以降低应力；
（C）进行详细的应力分析并分类，然后按应力性质分别加以限制；
（D）不进行详细的应力分析，按照标准规定对结构加以改进。
二、填空题
1．对压力容器用钢的综合要求是足够的强度、良好的塑性、优良的韧性、以及良好的可焊性。
2．我国压力容器设计规范名称是GB150-1998钢制压力容器。
3．压力容器按压力大小分为四个等级。即_低压容器：0.1≤P＜1.6MPa_、_中压容器：
1.6≤P＜10.0MPa_、_高压容器：10≤P＜100MPa__和_超高压容器：P≥100MPa__。4．按设计压力大小，容器分为四个等级：
（1）低压容器：__0.1__≤p ＜_1.6 MPa__;
（2）中压容器：__1.6__≤p ＜_10.0 MPa_;
（3）高压容器：__10___≤p ＜_100 MPa__;
（4）超高压容器：p ≥_100 MPa_;
5．工程上，当壳体的厚度与中面最小曲率半径R的比值t/R≤1/20 ，则视为薄壳，反之，视为厚壳。
6．薄壁圆筒形壳体的周向应力为_轴向应力_的两倍，在筒体上开长园形人孔，则其短轴必须放在圆筒的_轴向_方向。
7．由边缘力和弯矩产生的边缘应力具有_局部性_和_自限性_两个基本特性。
8．当薄壁球形容器与薄壁圆筒形容器的压力和厚度相同时，球形容器中的应力只有圆筒形容器的周向应力的__一半__。
9．法兰密封常用的压紧面型式有：_突台面_、_凹凸面_、_榫槽面_、_梯形面_。10．一次应力可以分为：一次总体薄膜应力、__一次弯曲应力__和_一次局部薄膜应力。11．工程上把t / R min ≤__0.05__的壳体称为薄壳，反之为厚壳，而把t / D ≤_0.2__的称为园形薄板，否则为厚板。
12．华脱尔斯计算螺栓载荷时分为_预紧工况_和_操作工况_两种工况，而在校核法兰强度时其应力要同时满足Z≤[]f t、_r≤[]f t_、_t≤[]f t_、_(Z+t)/2 ≤[]f t和_(Z+r)/2 ≤[]f t_条件。
13．承压容器材料的许用应力取b / n b、_y / n y_或、_y t / n y_、_D t / n D_或_C t
/ n C _三者中最小值。 14．安全系数的选取方法，用抗拉强度σb 时，为_3.0_；用屈服强度σy 时，为_1.6_；用蠕变强度σtn 时，为_1.5_；用持久强度σtD 时，为_1.0_；
15．请分别指出下列公式的用途：
是_圆筒形容器_壁厚计算公式。
是_球形容器_壁厚计算公式。
是_椭圆形封头_壁厚计算公式。
是_平板封头_壁厚计算公式。
16．液压试验用水应控制氯离子≤__25×10-6_。
17．按照我国压力容器标准，最小壁厚，对于碳钢和低合金钢容器不小于_3__mm ，对高合金钢容器不小于_2__mm 。
18．高压容器筒体中应力分布具有_沿壁厚的应力分布不均匀，弹性状态下内壁的应力状态是最恶劣的_和_处于三向应力状态，径向应力r 不应忽略_的特点，
进行强度计算时可以采用_弹性失效准则_、_塑性失效准则_或_爆破失效准则_三个失效准则。
19．外压容器的破坏形式有两种： 压缩屈服破坏 ， 失稳或屈曲破坏 。
20．容器开孔后，局部补强结构形式有： 接管补强 、 补强圈补强 、 整锻件补强 。
21．二次应力是由于容器部件的 相邻部件的约束 或 结构自身的约束 而产生的正应力或剪应力。
22．在厚壁圆筒中，周向应力 应力和 径向应力 应力沿壁厚的不均匀分布， 轴向应力 应力沿壁厚均应分布。
23．由边缘力和弯矩产生的边缘应力具有 局部范围 和 衰减很快 两个基本特性。
24．容器的壁厚附加量包括：腐蚀裕量、钢板负偏差和成型加工工程中的壁厚减薄量。
25．焊接接头系数?是：__焊缝金属与母材强度_的比值。
26．圆筒形容器承受内压时，在筒体与封头连接处，除由内压引起的_薄膜应力_应力外，
[]p pD t -=?σt i
2[]p pD t -=?σt i
4[]p pD K t 5.02t i
-?=?σ[]?σt p K D t ?=C
还存在满足_连续性_条件而产生的_边缘_应力，后者具有_局部性_和_衰减很快_的特性。
27．受轴对称横向均布载荷的圆形薄板，当周边固定时，最大弯曲应力在_板边缘_处，最大挠度在_板中心_处。当周边简支时，最大弯曲应力在_板中心_处，最大挠度在_板中心_处。
28．应力集中系数是指_应力峰值_和_薄膜应力_的比值。应力容器开孔接管后，除了有_开孔引起的应力集中_再加上_容器壳体与接管形成的结构不连续应力_，又由于_壳体与接管连接的拐角处因不等截面过度而引起的应力集中_等因素的综合作用，其附近就成为压力容器的破坏源。
29．一次应力可以分为：一次总体薄膜应力、一次弯曲应力和一次局部薄膜应力。30．当高压容器承受内压后，厚壁圆筒中将产生三个应力分量，即：轴向应力、周向应力和径向应力。
31．我国钢制压力容器设计规范《GB150-89》采用的强度理论为：第一强度理论。32．制造压力容器时尽可能避免的焊缝结构是：搭接焊缝。
33．圆筒形容器承受内压时，在筒体与封头连接处，除由内压引起的__薄膜应力__应力之外，还存在满足_ 连续性__条件而产生的__边缘__应力，后者具有__局部性__和__自限性__的特性。
34．若容器装有液体，液柱静压力应计入该部位的设计压力内，即取容器设计压力和液柱静压力之和。
35．在压力容器设计中采用第一强度理论。
36．压力容器的设计压力通常取最高工作压力的 1.05~ 1.10 倍。
37．设有安全阀的容器，设计压力不应低于安全阀的开启压力。
38．装有爆破片时，容器的设计压力则取标定爆破压力范围的上限。
39．容器的厚径比大于0.1时，属于厚壁容器；容器的厚径比小于或等于0.1时，属于薄壁容器；
40．按照应力分类的概念，压力容器中的应力可以分为：一次应力、二次应力、和峰值应力。
41．工程上把(t/R)max≤0.1的壳体归为薄壳，反之为厚壳。
42．实际许用应力取下列三者中之最小者：
[]b b
n σσ=；[]y t y y y n n σσσ或=；[]C t C D t D n n σσσ或=
43．不连续应力具有 局部 性、 衰减 性、和 自限 性。
44．卧式容器鞍座跨中截面上筒体的最大轴向应力发生在_截面最高点_和_截面最低点。
45．卧式容器鞍座支座截面上筒体的最大轴向应力发生在_截面最高点_和_截面最低点。
46．真空容器的设计压力：
当装有安全控制装置时，取1.25倍最大内外压力差 ，或0.1MPa 两者中的较小值； 当无安全装置时，取0.1 MPa 。
带夹套的真空容器，则按 上述真空容器选取的设计外压力 加上 夹套内的设计内压力一起作为设计外压。
47．应力分类将应力分为一次应力、二次应力和峰值应力三类。其中一次应力还可以再分为：一次总体薄膜应力、一次弯曲应力和一次局部薄膜应力。
48．法兰密封常用的压紧面型式有： 平面 ， 凹凸面 ， 榫槽面 ， 梯形槽 。
49．容器开孔后，局部补强结构形式有： 接管补强 、 补强圈补强 、 整锻件补强 。
判断题
1．Q235钢可以作为压力容器钢使用。（×）
2．Q235-B和Q235－C容许用于制造低参数的压力容器。（√）
3．－20o C以下的容器中国标准定义为低温容器。（√）
4．压力容器用钢的韧性比强度更加重要。（√）
5．设计压力容器用钢时，不应片面追求采用高强度材料。（√）
6．容器的峰值应力就是最大点的应力。（×）
（峰值应力是叠加到一次加二次应力之上的应力增量，不是最大点的应力。）
7．毒性程度为极度和高度危害介质的中压容器和pV大于等于0.25MPa·M3的低压容器为三类容器。（×）（pV大于等于0.2MPa·M3的低压容器）
8．按照既考虑压力与容积，又考虑介质危险程度以及在生产中重要性的综合分类方法，把压力容器分为三类，其中一类容器级别最高，三类容器级别最低。（×）（一类容器级别最低，三类容器级别最高）
9．在壳体理论中，第一曲率半径总是比第二曲率半径要大。（×）（不相关，第一曲率半径由经线上的曲率决定，第二曲率半径由到回转轴的距离决定。）
10．周边固支的圆板，在板中心转角为零，在板边缘，转角最大。（×）（在板边缘，转角为零，因为是固支。）
11．周边简支的圆板，在板边缘，弯矩为零，转角也为零。（×）（在板边缘，弯矩为零，但转角不为零。）
12．在法兰垫片密封结构中，压力越高，应该加宽垫片的承载面积。（×）（压力越高，应该减小垫片承载面积。）
13．在没有温差应力时，厚壁容器沿壁厚的应力分布呈线性分布。（×）（周向应力和径向应力均呈非线性分布，只有轴向应力呈线性分布。）
14．温差应力和内压同时作用时，厚壁圆筒内的应力分布在外加热时，外壁的综合应力恶化，内壁得到改善。而内加热时，内壁的综合应力恶化，外壁得到改善。（×）（外加热时，内壁的综合应力恶化，外壁得到改善，内加热时内壁综合应力得到改善，外壁应
力恶化。）
15．根据安定性原理，当容器内的最大应力超过屈服强度1.5倍，即丧失安定性。（×）（根据安定性原理，超过2倍屈服强度，即丧失安定性。）
16．卧式容器支座应尽量靠近容器封头以利用封头的增强作用。（×）（支座到封头焊缝距离应该在A≤0.2L，赝本取A=0.2L，而不是尽量靠近封头。）
17．压力容器上开孔补强的面积应该大于等于开孔削弱的面积。（√）
18．应力指数与应力强度系数的区别是：应力指数是指具有最大应力分量的点，只有一个，而应力集中系数是指所考虑点的应力分量与薄膜应力之比，在不同部位有不同的值。（×）（应力指数是指所考虑点的应力分量与薄膜应力之比，在不同部位有不同的值，而应力集中系数是指具有最大应力分量的点，只有一个。）
19．在不同的容器上开孔的应力集中系数，是不同的。（×）（开孔的应力集中系数在不同类型的容器上是不同的，例如平板中的开孔应力集中系数为3，球形容器中为2，圆筒形容器中为2。5。但是对于同一种容器，不同的大小的容器，开不同大小的圆孔，它们的应力集中系数是一样的。）
20．外压容器经稳定性校核后壁厚不够，可改用强度级别较高的材料。（×）（外压容器承压的稳定性与材料强度级别无关，最好的方法是加上加强圈，以降低其计算长度。）
三、简答题(3×10＝30分)
1．压力容器用钢与其他用钢有什么区别？请从化学成分、力学性能、热处理、可焊性等四个方面说明。
答：（1）化学成分：许多元素成分的允许范围要比同钢号的非容器用钢严格。
（2）力学性能：韧性对压力容器用钢十分重要。韧性是材料对缺口或裂纹敏感程度的反映。韧性好的材料即使存在宏观缺口或裂纹而造成应力集中时，也具有相当好的防止发生脆性断裂和裂纹快速失稳扩展的能力。
（3）热处理：通过热处理改善材料的韧性与塑性，有时宁可牺牲一些强度，也要保证材料的韧性。
（4）可焊性：必须具有良好的焊接性能。
2．什么叫无力矩理论？什么叫有力矩理论？
答：在壳体上分别作用有两类内力，即法向力N?和Nθ，以及横向力Q?、弯矩M?和Mθ。法向力来自中面的拉伸和压缩变形，横向力、弯矩是由中面的弯曲变形产生的，故将法向力称为薄膜应力，而将横向力、弯矩称为弯曲应力。在壳体理论中，如果考虑上述全部内力，这种理论称为“有力矩理论”或“弯曲理论”。但对部分容器，在某些特定的壳体形状、载荷和支撑条件下，其弯曲应力与薄膜应力相比很小，可以略去不计，使壳体计算大大简化，这时壳体的应力状态仅由法向力N?和Nθ确定，基于这一近似假设求解这些薄膜内力的理论，称为“无力矩理论”或“薄膜理论”。
3．无力矩理论使用的条件是什么？
答：(1) 壳体的厚度、曲率没有突变，构成同一壳体的材料物理性能相同(如E,μ等)，对于集中载荷区域附近无力矩理论不能适用。
(2) 壳体边界处不能有垂直于壳面法向力和力矩的作用。
(3) 壳体边界处只可有沿经线切线方向的约束，边界处转角与扰度不应受到约束。
4．螺栓－垫片法兰连接的密封原理是什么？
答：法兰连接由法兰对、垫片和螺栓组成，借助螺栓紧固力把两部分设备连在一起，
同时压紧垫片，使连接处达到密封。上紧螺栓后，垫片发生弹性或塑性变形，以填满法兰压紧面上的不平间隙，阻止泄漏。当应力升高时，法兰的压紧面趋于分开，垫片产生部分回弹，保持一定的密封比压，从而达到密封。
5．比较图示两种补强结构的优缺点和适用场合。
答：A 是补强容器筒体的补强接管，为密集补强，且将焊缝移到应力集中区外，焊缝
采用对接焊，补强效果好。缺点：加工困难，加工成本高，它适用于高压容器。 B 优点：加工简单，成本较低。缺点：焊缝在应力集中区以内，且采用角焊缝，不宜保证焊缝质量，补强效果比A 差，可适用于中、低压容器。
6．在进行压力容器压力试验时，需要考虑哪些问题？为什么？
● 压力试验一般用水，进行液压试验。液压试验压力为：[]t
T p p σσ25.1= 其中：P T 为内压试验的压力，p 为试验内压，[σ]为试验温度下的许用应力，[σ]t 为设计温度下的许用应力。
● 奥氏体不锈钢为防止氯离子的腐蚀，应控制Cl -≤25*10-6。
● 为防止试验时发生低温脆性破坏，碳素钢、16MnR 、正火15MnVR 温度不能低
于5o C ，其他低合金钢，温度不能低于15 o C 。
● 不宜作液压试验的容器，可用清洁的干空气、氮气或者其他惰性气体，气压试
验的压力为：[]t
T p p σσ51.1=且0.1+≥p p T MPa 。 ● 气压试验时，介质温度不得低于15 o C 。
● 液压或者气压试验时，须按下式校核圆筒的应力：()?σe e T t t p 2D i T +=，液压
试验时，此应力值不得超过试验温度下材料屈服点的90%，气压试验不得超过80%。
7．在设计中低压容器时，要确定哪些设计参数？如何确定？
● 设计压力和设计温度：不得小于容器最大工作压力；通常取最大工作压力的
1.05~1.10倍。设计温度不得低于金属可能达到的最高温度。焊缝系数；
● 壁厚附加量：由钢材厚度的负偏差，腐蚀裕度组成。
● 许用应力和安全系数：许用应力取下列三者中最小者：
[]b b
n σσ=； []y 'y y y n n σσσ或=； []C 'C D D n n σσσ或=
● 最小壁厚：碳钢和低合金钢容器，内径D i ≤3800mm 时，最小壁厚mm 10002D t i min ≥
，且不小于3mm ，腐蚀裕度另加。不锈钢取2m m t min ≥。
8．请简述自增强原理。采用热套法生产的厚壁容器是否有自增强？
自增强是将厚壁筒在使用前进行大于工作压力的超压处理，目的是形成预应力使工作时壁内应力趋于均匀。超压是可形成塑性层和弹性层，卸压后，塑性层将有残余应变，而弹性层又受到该残余应变的阻挡也恢复不到原来的位置，两层之间便形成相互作用力。塑性层中形成残余压应力，弹性层中形成残余拉应力，也就是筒壁中形成了预应力。
用热套法生产的厚壁容器有自增强。
9．对压力容器用钢的基本要求是什么？
答：要有良好的塑性、韧性和可焊性，很好的低温韧性。
10．什么叫材料的韧性？
答：韧性是材料对缺口或裂纹敏感程度的反映。韧性好的材料即使存在宏观缺口或裂纹而造成应力集中时也具有相当好的防止脆性断裂和裂纹快速失稳扩展的能力。韧性对压力容器是十分重要的，是压力容器用钢的必检项目。塑性好的材料一般韧性也好，但塑性不等于韧性。
11. 请概述一、二、三类压力容器的分类方法
答：一类压力容器：低压容器。
二类压力容器：
(1) 中压容器；
(2) 易燃介质或毒性程度为中度危害介质的低压容器和储存容器；
(3) 毒性程度为极度和高度危害介质的低压容器；
(4) 低压管壳式余热锅炉；
(5) 搪玻璃压力容器。
三类压力容器： (1) 毒性程度为极度和高度危害介质的中压容器和P· V 大于等于0.2 MPa· m3的低压容器；
(2) 易燃或毒性程度为中度危害介质且P·V 大于等于0.5 MPa·m3的中压反应容器和P·V 大于等于10 MPa·m3的中压储存容器；
(3) 高压、中压管壳式余热锅炉； (4) 高压容器。
12．保证法兰连接紧密不漏的两个条件是什么？
(1) 必须在预紧时，使螺栓力在压紧面与垫片之间建立起不低于y 值的比压力；
(2) 当设备工作时，螺栓力应能够抵抗内压的作用，并且在垫片表面上维持m 倍内压的比压力。
13．压力容器开孔接管后对应力分布和强度带来什么影响？
(1) 开孔破坏了原有的应力分布并引起应力集中；
(2) 接管处容器壳体与接管形成结构不连续应力； (3) 壳体与接管的拐角处因不等截面过渡而引起应力集中。
14．外压容器中，长圆筒和短圆筒的分界线是什么？ 当t
D 17D .1L L o o cr =>是长圆筒，反之，是短圆筒。 15．对压力容器进行压力试验的要求是什么？
(1) 液压试验压力：[][]T T 25p .1p σσ=， 且 P T ≥(p+0.1)
其中：p 为设计内压，P T 为试验压力，[σ]为试验温度下材料的许用应力，[σ]T 为设
计温度下材料的许用压力。
(2) 直立容器卧置试压时，试验压力应加上液柱静压力。
(3) 不宜作液压试验的容器，可用清洁的干空气、氮气或其他惰性气体代替，气压试验的压力为：[][]T
T 15p .1p σσ=，且P T ≥(p+0.1)
(4) 对于碳钢、16MnR 、正火15MnVR 钢制容器，水压试验时液体温度不得低于5 o C 。其他低合金钢容器，液体温度不得低于15 o C 。
(5) 对于奥氏体不锈钢容器，为防止氯离子腐蚀，试压用水应控制Cl —≤25*10-6。
(6) 液压或气压试验时，需按下式校核圆筒的应力： ()?σe e i T T 2t t D p +=
对液压试验，此应力值不得超过该试验温度下材料屈服点的90%， 对气压试验，此应力值不得超过该试验温度下材料屈服点的80%。
(7) 致密性试验压力为设计压力的1.05倍，但做过气压试验，检查合格的容器可免做气密性试验。
16．压力封头和筒体连接处，为什么需要有直边段？
在封头与圆筒交接的切线处，总存在结构不连续应力，理应在不连续应力最大的地方避免设置焊缝，因此必须使封头具有一直边段。在直边段之外不连续应力已得到一定的衰减，这样焊缝中即使存在一些小的缺陷以及焊接残余应力，也不致对安全有太大的影响。
17．怎样把角焊缝变成对接焊缝？
图示的球形封头与管板相连接的结构，由于焊缝所处的位置正是球与平板结合的不连续处，存在较大的不连续应力。加上此处的焊缝为单面角焊缝，又无法作内部探伤。这种结构在实际使用中已多次发生爆炸，不得
不使数百台同类设备报废。
从爆炸断口分析可知，此处存在许多未焊
透缺陷。较为理想的做法是采用图3—38(b)的
结构，使管板周围突出，把角焊缝变成对接焊
缝，既可保证焊接质量，又可有利于无损检测。
且焊缝又不处于不连续应力最大的地方。但这也带来了新的问题，即管板毛坯太厚，加工较复杂。
18．焊缝可以分为几类？
容器壳体的纵向焊缝及凸形封头的拼接焊缝承受最大主应力，均属于A 类焊缝。 壳体的环向焊缝受的主应力仅为纵焊缝应力的一半，将其分类为B 类焊缝。
球形封头与圆筒壳的连接环缝不属于B 类而属于A 类，因这条环缝相当于凸形封
头上的拼接焊缝。A 类及B 类焊缝全部应为对接焊缝。
接管、人孔或集液槽等与壳体或封头的连接焊缝属于D 类焊缝，这基本上是不同尺寸的回转壳体相贯处的填角焊缝。
法兰、平封头、管板等厚截面部件与壳体及管道的连接焊缝属C 类焊缝，C 类焊缝是填角焊缝
19．怎样区分长圆筒和短圆筒？它们的临界长度为
当L > Lcr 时为长圆筒，当L < Lcr 时为短圆筒。它们的临界长度为t D D L o o
cr 17.1 。 20．请简述安定性准则。
“安定性” Shakedown 的含义是，结构在初始阶段少数几个载荷循环中产生一定的塑性变形外，在继续施加的循环外载荷作用下不再发生新的塑性变形，即不会发生塑性疲劳，此时结构处于安定状态。
p234
四、计算题
1．承受内压的薄壁筒体形容器，设计工作压力1.0 MPa ，最高温度280 o C ，筒身由18MnMoNbR 钢板热卷双面对接焊接而成，焊缝进行局部无损探伤，半球形底封头及椭圆形顶盖的材料与筒身相同，都为拼焊结构容器内径D i = 1850 mm ，筒体长度L ＝12 m ，椭圆形顶盖的D i / 2h ＝2，分别计算筒身、顶盖和底封头的名义壁厚。已知：(1) 容器内的介质为气体；(2) 18MnMoNbR 板材在常温时
s ＝440 MPa ；(3) 18MnMoNbR 板材在常温时[]＝197 MPa ；(4) 18MnMoNbR 板材在450o C 时[]t ＝177 MPa ；(5) 壁厚附加量C 2=2 mm ；(6) 局部探伤的焊缝系数
＝0.85 (10分) 解：P 设＝1.0MPa ，T 设＝280o C ，
(1) 筒身：[]mm C p D p t t i d 17.8217.620
.185.0177218500.122=+=+-???=+-??=?σ 最小壁厚：mm D t i 7.31000
1850210002min =?=≥ mm t 7.317.8>=Θ，∴该计算数据符合要求，可圆整到t n = 10 mm 。
顶盖[]mm C p D p K t t i d 16.8216.620
.15.085.0177218500.115.022=+=+?-????=+-???=?σ 底封头：[]mm C p D p t t i d 08.5208.320.185.0177418500.142=+=+-???=
+-??=?σ 顶盖圆整为t n = 10 mm 。底封头圆整为t n = 6 mm 。
(2) 液压试验：[]
[]MPa p P t T 39.1177
1970.125.125.1=??==σσ 由于筒身有效壁厚t e = 8mm ，中径D = D i + t = 1850 + 8 = 1858 mm 液压试验时的应力：MPa t D P T T 41.1618
2185839.12=??=＝σ, 0.9σS = 0.9×440＝396 MPa,
液压试验时的应力：∴==,3969.04.161MPa S T σσ小于该设计满足要求。
2．一卧式圆筒形储罐，内装99%的液氨，筒体内径D i=2200mm ，筒长L=3200mm ， 两端采用标准椭圆形封头，最高操作温度不超过50o C ，具有可靠保冷措施，罐顶有安全阀，请计算容器及封头的壁厚，并进行水压试验校核。（氨作为液化气，在50 o C 时的饱和蒸汽压为1.973MPa ，材料选用16MnR 钢板。[σ]50 oC =163MPa ，筒体纵焊缝采用全焊透双面对焊，100%无损探伤，钢板负偏差C 1=0.8mm ，屈服点σy =325MPa, 卧
置静压）
解：
● 筒体计算壁厚：[]mm p pD t t i 95.142
.21163222002.221=-???=-=?σ ● 封头计算壁厚：[]mm p K
pD t t i 9.142.25.011632122002.25.022=?-????=-=?σ ● 筒体设计厚度：mm C t t d 45.16211=+=
● 封头设计厚度：mm C t t d 4.16222=+=
● 考虑到C 1=0.8mm ，封头与筒体名义厚度均取为：t n =18mm ，
● 最小厚度校核： 筒体：()满足要求；,5m m .16C t 4m m .410002D t 2n1i min =-≤==
封头：()满足要求；,3m m .30.15%D 7m m .15C t t i n1e2=>=-=
● 筒体水压试验校核：
对16MnR 材料，试验时水温应高于5o C ，其常温许用应力[σ]=163MPa ，
试验压力：
[]]{}
{}MPa p 75.21.02.2,12.225.1max 1.0,25p .1max p t t =+??=+=σσ 压力校核时应计入液柱静压p L ，此时，
,022.01098002.2D p 6i L MPa g ≈??==-水ρ故：
()()()()(),6.19517.1527.152200022.075.22MPa t t D p p e e i L T T =??++=++=?σ 195.6MPa <0.9σy =292.5MPa ，（满足要求）
3．一卧式圆筒形储罐，内装99%的液氨，筒体内径D i = 2200mm ，筒长L= 3200mm ，两端采用标准椭圆形封头，夏季最高操作温度不超过50o C ，具有可靠保冷措施，罐顶有安全阀，请设计其壁厚并进行水压试验校核。(σy =325 MPa)
设计参数及材料：
(1) 因有可靠保冷措施，最高操作温度T = 50o C ，（2）设计压力：液氨在50o C 时的饱
和蒸汽压为1.973 MPa ，安全阀开启压力为1.1*1.973 = 2.17MPa ，取p = 2.2 MPa ，
(3) 材料选用16MnR ，[σ]=163 MPa ，(4) 腐蚀裕量：腐蚀速率K = 0.1 mm/年，设计寿命为15年，(5) 焊缝系数：焊缝采用全焊透双面对焊，100%无损探伤，?=1
(6) 钢板负偏差：C 1 = 0.8mm 。
解：筒体计算壁厚：[]mm 95.142
.21163222002.2p 2pD t t i 1=-???=-=?σ 封头计算壁厚：[]9mm .142
.25.011632122002.20.5p 2K pD t t i 2=?-????=-=?σ 筒体设计壁厚：t d1 = t 1 + C 2 = 14.95 + 1.5 = 16.45 mm
封头设计壁厚：t d2 = t 2 + C 2 = 14.9 + 1.5 = 16.4 mm
考虑到C 1= 0.8mm ，封头与筒体名义厚度均取为t n = 18 mm
最小厚度校核：筒体t min = 2Di / 1000 = 4.4mm ≤(t n1-C 2) = 16.5mm ，满足要求。
封头t e2 = ( t n - C ) = 15.7mm >0.15% Di =3.3 mm ，满足要求。
筒体水压试验校核：对16MnR 材料，试验时水温应高于5 o C ，
试验压力：[][]{}
{}MPa 2.7512.2 ,12.225.1max 1.0p ,25p .1max p t T =+??=+=σσ
压力校核时应计入液柱静压p L ，因此时022MPa .01098002.2g D p 6i L ≈??==-水ρ
4．一卧式圆筒形储罐，内装99%的液氨，筒体内径D i=2200mm ，筒长L=3200mm ， 两端采用标准椭圆形封头，最高操作温度不超过50o C ，具有可靠保冷措施，罐顶有安全阀，请计算容器及封头的壁厚，并进行水压试验校核。（氨作为液化气，在50 o C 时的饱和蒸汽压为1.973MPa ，材料选用16MnR 钢板。[σ]50 oC =163MPa ，筒体纵焊缝
采用全焊透双面对焊，100%无损探伤，钢板负偏差C 1=0.8mm ，屈服点σy =325MPa, 卧
置静压）
解：
● 筒体计算壁厚：[]mm p pD t t i 95.142
.21163222002.221=-???=-=?σ ● 封头计算壁厚：[]mm p K
pD t t i 9.142.25.011632122002.25.022=?-????=-=?σ ● 筒体设计厚度：mm C t t d 45.16211=+=
● 封头设计厚度：mm C t t d 4.16222=+=
● 考虑到C 1=0.8mm ，封头与筒体名义厚度均取为：t n =18mm ，
● 最小厚度校核： 筒体：()满足要求；,5m m .16C t 4m m .410002D t 2n1i min =-≤==
封头：()满足要求；,3m m .30.15%D 7m m .15C t t i n1e2=>=-=
● 筒体水压试验校核：
对16MnR 材料，试验时水温应高于5o C ，其常温许用应力[σ]=163MPa ， 试验压力：
[]]{}
{}MPa p 75.21.02.2,12.225.1max 1.0,25p .1max p t t =+??=+=σσ 压力校核时应计入液柱静压p L ，此时，
,022.01098002.2D p 6i L MPa g ≈??==-水ρ故：
()(t D p p
i L T T ++=σ195.6MPa <0.9σy
5．下图为一内径为D i 的局部结构图。与温差△T 形封头上A 、B 、C 、D
压力容器设计校核人员考试试题及答案(C) 单位姓名得分 一、填空题：（每题2，共44分） 1、《固定式压力容器安全技术监察规程》规定板厚δ≥12mm的碳素钢和低合金钢钢板（不包括多层压力容器的层板）用于制造压力容器壳体时，凡符合下列条件之一的，应当逐张进行超声检测：(1)盛装介质毒性程度为极度、高度危害； (2)在湿H2S腐蚀环境中使用；(3)设计压力大于或者等于10MPa；(4)引用标准中要求逐张进行超声检测。钢板超声检测应当按JB/T 4730 《承压设备无损检测》的规定进行，第(1)、第(2)、第(3)款的钢板，合格等级不低于Ⅱ级，第(4)款的钢板，合格等级应当符合相应引用标准的规定。 2、压力容器用灰铸铁，设计压力不大于0.8MPa，设计温度范围为10-200℃。 3、压力容器设计单位基于设计条件，应当综合考虑所有相关因素、失效模式和足够的安全裕量，以保证压力容器具有足够的强度、刚度、稳定性和抗腐蚀性，同时还应当考虑裙座、支腿、吊耳等与压力容器主体的焊接接头的强度要求，确保压力容器在设计寿命内的安全。 4、对第三类压力容器，设计时应当出具包括主要失效模式和风险控制等内容的风险评估报告。 5、简单压力容器主要受压元件的壁厚采用试验方法或者计算方法确定。 6、壳体成形后的实际厚度，奥氏体不锈钢制简单压力容器不小于1 mm，碳素钢制简单压力容器不小于2 mm。
7、D级压力容器设计单位专职设计人员总数一般不得少于5 名，其中审批人员不得少于2 名。 8、设计压力指设定的容器顶部的最高压力，与相应的设计温度一起作为设计载荷条件，其值不低于工作压力。 9、在采用钢板制造带颈法兰时，圆环的对接接头应采用全焊透结构型式，焊后进行热处理及100% 射线或超声波检测。 10、压力容器锥体设计时，其大端折边锥壳的过渡段转角半径r应不小于封头大端内直径D i的10% 、且不小于该过渡段厚度的 3 倍。 11、确定真空容器的壳体厚度时，设计压力按外压设计，当装有安全控制装置（真空泄放阀）时，设计压力取 1.25倍最大内外压力差或0.1 MPa两者中的较低值；当没有安全控制装置时，取0.1 MPa 。 12、焊接接头系数φ应根据容器受压元件的焊接接头型式和无损检测的长度比例确定，对双面焊局部无损探伤的全焊透对接焊接接头φ= 0.85 。 13、压力容器开孔补强计算中圆孔开孔直径取接管内直径加上两倍厚度附加量。 14、碳素钢和碳锰钢在高于425℃温度下长期使用时，应考虑钢中碳化物相的石墨化倾向；奥氏体钢的使用温度高于525℃时钢中含碳量应不小于0.04% 。 15、低温容器受压元件用钢必须是镇静钢，钢的许用应力应取20 ℃时的许用应力。 16、GB150-1998《钢制压力容器》标准中，内压圆筒厚度计算公式为δ=P c D i/（2[σ]tφ-P c），适用范围为P c≤0.4[σ]tφ；内压球壳厚度计算公式为δ=P c D i/
特种设备（压力容器）设计许可证取证〔换证）鉴定评审模拟考试姓名：分数： 一、填空（共24分，每题1.5分） 1、国务院颁发的，2003年6月1日起实施的《特种设备安全监察条例》所指的 特种设备是：涉及生命安全、危险性较大的锅炉、压力容器（含气瓶)、压力管道、电梯、起重机械、客运索道、大型游乐设施、场（厂）内机动车辆。(《条例》第二条，）2、特种设备（压力容器）设计单位的设计资格划分为有哪几类：_A、C、D、SAD________，各级分为哪几个级别_A1、A2、A3、A4 , C1、C2、C3 ， D1、D2 ，SAD 。 (新《规则》附件A）3、你单位申请的压力容器设计类别、级别是A1、A2、A3、SAD。所需的压力容器专职设计 人员一般不得少于___10___名。（新《规则》第12条） 4、对外发送的压力容器设计文件需在压力容器图样〔总图）上加盖"特种设备设计许可印章 "。（新《规则》第31条） 5、压力容器中化学介质毒性程度分级为：极度危害最高容许浓度小于0.1 mg/m3 ； 高度危害最高容许浓度0.1~1.0 mg/m3 ；中度危害最高容许浓度1.0~10.0 mg/m3 ； 轻度危害最高容许浓度≥10mg/m3。(《固容规》附件A） 6、压力容器的主要受压元件有筒体、封头（端盖〕、膨胀节、设备法兰，球罐的球壳壳板，换热器的管板和换热管，M36以上（含M36）的设备主螺栓以及公称直径大于等于 250mm的接管和管法兰(《固容规》第 1.6.1 条) 7、焊制压力容器筒体的纵向接头、筒节与筒节〔封头）连接的环向接头、封头的拼接接头，以及球壳板间的焊接接头，应当采用全截面焊透的对接接头型式。球形储罐球壳板不得拼接。（《固容规》第3.14.1条） 8、换热器管板与换热管的胀接可采用柔性胀接方法或者机械胀接方法，施胀前应当制定胀接工艺规程，操作人员按照胀接工艺规程施胀。（《固容规》第4.10条） 9、对于同时承受两个室压力作用的受压元件，其计算压力应考虑两室间可能出现的最大压力差。 (GB150 3.5.1)
一、填空（共38分每空2分） 1、版面设计中可以加强各部分相关元素的相似性和集合性、 版面色彩的统一性和延续性，使画面增加美感和阅读效果。 2、点、线、面是组成视觉空间的基本元素，也是版面编排 设计中的主要视觉构成语言。 3、版面设计中要依据媒介形式、受众群体、诉求重点等客 观要求，进行统一规划、调度和安排。 4、版面设计中一般都是运用独特新颖、准确适当的方式将视觉元素组织编排起来， 将图片、文字和色彩集合于视觉空间中。 5、点、线、面的组合方式多种多样，位置、方向和大小等 的改变都能让版面呈现出不同的面貌。 6、对于一个版面来说，要做到吸引人的视觉注意力，利用人的视觉心理 和视觉生理吸引人的眼球，实现信息有效的传达，就必须把握视觉流程规律。
二、简答题（共32分每小题8分） 1、版面设计中视域的概念是什么？ 答： 在版式设计中,存在着最佳的视觉区域。根据人们对阅读习惯的总结经验可知,物象被摆在不同的位置,会使画面置现出不同的视觉印象。明确了画面的主题信息诉求的主次关系,在视域内摆布视觉元素,才能带给观赏者视觉上的舒适感。信息内容超出视域宽度,眼睛必须不停地移动才能延续阅读,如字行过长不仅容易造成阅读的疲乏,更影响阅读速度。 在同一水平线上,左边的事物总是比右边的事物先进人人的视线;视图的上部与下部比较起来,上部给人以轻浮、虚无的感觉,下部则给人以踏实、稳定的感觉。 2、版面设计中视觉流程的概念是什么？ 答： 视觉流程是指平面上各种不同元素的主次、先后关系，是设计上处理起始点和过程的一种阅读节奏,是人的视觉在接收外界信息时的空间流动程序。版面中存在着大量的信息,人们不能同时接收所有的物象信息,所以要按照一定的流动顺序进行运动,这些信息需要一个最佳的组合与合理的编排。因此,视觉流程设计尤为重要。 版面设计的视觉流程也被称为是一种“空间的运动”，就是视线会随各个视觉元素在空间内沿一定的轨迹运动。这种流动的线条并没有实实在在的出现,而是引导人的视线,依照设计师的意图来获取相关信息的“虚拟的线”。
设计审核答辩的问题探讨 1.换热器气密性试验压力如何确定 换热器气密性试验基本程序 换热器气密性试验主要是检验换热器各连接部位的密封性能，以保证换热器在使用压力下没有泄漏。为了保证换热器在气密性试验过程中不发生破裂爆炸的危险，气密试验压力应为操作压力。 试验介质一般为空气，特殊要求惰性气体（如氮气）等也可以作为试验介质。升压应该分段缓慢进行，首先升至气密性试验压力的10%，保压5～10分钟，检查之后继续升压至试验压力的50%，无异常情况按每级10%的速度升压直至规定的试验压力，保压进行最终检查，保压时间应不少于30分钟。 充气升压的过程中，即可对所有焊缝和连接部位进行泄漏检查（涂肥皂水），待压力达到规定的试验压力后，密封面无连续蟹沫渗出为合格。一旦发现有泄漏应泄压进行处理，并重新作气密性试验。 固定管板式、U型管式和浮头式换热器的气密性试验程序及相关注意事项： 1、固定管板式换热器气密性试验程序 （1）拆除两端管箱，对壳程加压，涂肥皂水检查换热管与管板连接部位； （2）安装好两端管箱，对管程加压，涂肥皂水检查两端管箱法兰垫片。 2、U型管式换热器气密性试验程序 （1）拆除管箱，安装试压环，然后对壳程加压，涂肥皂水检查换热管与管板连接部位；
（2）拆除试压环，安装好管箱，对管程加压，涂肥皂水检查管箱法兰垫片（注意密封面有两道）。 3、浮头式换热器气密性试验程序（注意壳程要试两次） （1）拆除管箱、壳程封头及浮头盖，在管束两头装试压环，对壳程加压，涂肥皂水检查换热管与管板连接部位； （2）拆下试压环，安装管箱和浮头盖，对管程加压，涂肥皂水检查管箱法兰垫片（注意管箱法兰密封面有两道）和浮头法兰垫片； （3）安装壳程封头，再次对壳程加压，涂肥皂水检查壳程封头法兰垫片。 4、试压过程中注意事项 气密性试验压力不得超过设计压力，在升压的过程中即可进行气密性检查；试压前要准备好备用垫片；试压环及其它连接受压螺栓一定要全部上满，不允许图省事间隔安装，螺栓至少与螺帽持平，不允许缺扣。 2.管板锻件何时选用 a）管板本身具有凸肩并与圆筒（或封头）对接连接时，应采用锻件[如GB151-1999附录G中图G1（d）、（e）和图G2（b）、（c）、（d）、（f）]。 b）厚度大于60mm的管板，宜采用锻件 3.管板弯曲应力控制值 4.管板计算压力的确定
压力容器设计单位资格考核试题 单位：姓名：分数： 一、填空题（每题2分，共20分） 1.两个不同的垫片，他们的形状和尺寸均相同且度能满足密封要求，则选用m（垫片系数）值的垫片较好。 2.计算时将卧式容器简化为承受均布载荷的双支承外伸梁，附加载荷是指由附属设备的及所产生的作用在梁上的。 3.卧式容器圆筒轴向应力校核时对操作状态和水压试验状态进行校核，对于水压试验状态应满足时计算得到的最大压应 力，计算得到的最大拉应力。 4.奥氏体不锈钢有两组许用应力：一组适用 于，另一组可用 于场合。 5.椭圆形或蝶形封头开孔所需补强面积计算公式中δ由下列公式确定 K1PcDi/（2[σ]tΦ-0.5Pc）,其中K1由决定的系数，对于标准椭圆封头K1等于。 6.刚才的使用温度低于或等于-20℃时应按规定作试验，奥氏体不锈钢使用温度≥-196℃时可试验。 7.对于两个压力室组成的压力容器，应在图样上分别注明的试验压力，并校核相邻壳壁在试验压力下的。
8.压力容器制成后，耐压试验分为、以及试验三种。 9.《固定式压力容器安全技术监察规程》压力容器类别划分 由、和 三个因素决定。 10.常温下储存液化气体压力容器的设计压力，应当以规定温度下 的为基础确定。 二、选择题（每题2分，共30分） 1.多腔压力容器按照类别高的压力腔来作为该容器类别，其设计制造技术要求按 。 A）较低类别 B)较高类别 C）每个压力腔各自类别 2.低温容器是指。 A）金属温度低于或等于-20℃的容器 B）设计温度低于或等于-20℃的容器 C）工作温度低于或等于-20℃的容器 3.在下列厚度中能满足强度（刚度、稳定性）及使用寿命要求的最小厚度是。 A)设计厚度 B)最小厚度 C）计算厚度 D）名义厚度
版面设计概述 版面设计的目的与任务 版面设计肩负着双重使命，一是信息传达的重要媒介，二是使读者通过阅读版面产生美的遐想与共鸣。 准确、快捷地传达思想信息是版面设计的目的， 版面设计构成要素 版面设计的基本要素及特点 版面设计中的具象要素是文字、图形、图片等， 抽象要素则为点、线、面， 版面设计中，无论是抽象形还是具象形，不论以何种形式出现，并等间隔排列时会使人感到一种严谨、规律、秩序之美。 点在自由排列时给人的感觉是轻松、活泼，且具有抒情性。 线与点、面相比，线是更活跃、更富有个性和易于变化的元素。 面在版面设计中常常占有着重要的位置，应用十分广泛，视觉效果最为显著。 版面设计的黑、白、灰是指在版面中不同明度的色彩与版面之间的基调关系。 通常情况下，白色是敏锐的，其次是黑色，最迟钝的是灰色，也就是说亮色是版面的近景，暗色是版面的中景，灰色是版面的远景。 空间，是各种事物活动的“环境”。 版面设计的基本要素及相互关系 在版面设计中具象与抽象往往是并驾齐驱的，具象的形和抽象的形并不是孤立的， 具象的美在设计中易于把握和接受， 抽象的美由形态转化到精神功能， 抽象思维有两种作用，一是冷静、理智地认识事物才可能有创新， 二是情感意念的传达，并为版面设计带来了无限创意的空间。 版面的黑、白、灰关系在取得整体和谐的意境中起着重要的作用。它可以在不知不觉的情况下影响人的情感。强烈的黑、白、灰对比关系有它的优势，使人感到明快、饱满、视觉兴奋，但它也会使人感到不安、刺激和视觉疲劳。统一的色调会给人一种柔和、淡雅、含蓄之美，但同时也有轻微不足的感觉，因此误导视觉兴趣减弱。过分统一而缺少对比关系，就缺少活力，显得呆板、平淡。黑、白、灰之间的互相作用、互相对比之下会千变万化，所产生的直接性和间接性心理感应也同样是千变万化。如何使画面呈现和谐之美，只有在对比中求得统一，在统一中求得变化，使它们之间的关系在调和的情况下，才能够达到艺术美的境界。版面强调形态与色彩变化的秩序感，将形态的诸因素与色彩的诸因素，在服从内容的前提下依照一定秩序进行组合，才能发挥出其特有的作用。 设计是将有限的空间转化到心理上所希望的空间。 利用组合、分割、重叠及点线面的运动等方法，扩展空间效应。设计构图就是空间处理。第3章版面设计形式法则 重点： 版面形式法则原理，是从感性上升到理性的逻辑思维，按照心理规律并利用形态构成去创造。各个单项的形式法则通常情况下既对立又统一地共存于一个版面之中。 3.1 位置 位置在版面中，对重心、稳定、均衡、轻重，在心理上有很大的牵引力。 对位置的认识是版面设计的基础。
二、简答题（共32分每小题8分） 1、版面设计中视域的概念是什么？ 答： 在版式设计中,存在着最佳的视觉区域。根据人们对阅读习惯的总结经验可知,物象被摆在不同的位置,会使画面置现出不同的视觉印象。明确了画面的主题信息诉求的主次关系,在视域内摆布视觉元素,才能带给观赏者视觉上的舒适感。信息内容超出视域宽度,眼睛必须不停地移动才能延续阅读,如字行过长不仅容易造成阅读的疲乏,更影响阅读速度。 在同一水平线上,左边的事物总是比右边的事物先进人人的视线;视图的上部与下部比较起来,上部给人以轻浮、虚无的感觉,下部则给人以踏实、稳定的感觉。 2、版面设计中视觉流程的概念是什么？ 答： 视觉流程是指平面上各种不同元素的主次、先后关系，是设计上处理起始点和过程的一种阅读节奏,是人的视觉在接收外界信息时的空间流动程序。版面中存在着大量的信息,人们不能同时接收所有的物象信息,所以要按照一定的流动顺序进行运动,这些信息需要一个最佳的组合与合理的编排。因此,视觉流程设计尤为重要。 版面设计的视觉流程也被称为是一种“空间的运动”，就是视线会随各个视觉元素在空间内沿一定的轨迹运动。这种流动的线条并没有实实在在的出现,而是引导人的视线,依照设计师的意图来获取相关信息的“虚拟的线”。 3、版面设计中什么是版面率？设计时应如何运用？ 答：
年视觉传达设计专科《版面设计》试卷Array由于版面率设定 ,所以需要适当处理。在实际应用中,版 ,内容丰富实用,也比较大众化,版面 ,极易显得整个版面过于拥挤和无 ,图文信息量少,会给人简洁大方、格调高雅的恬静感 ,不是几何学中的“点与四周距离相等的位置”定义,它 ,一幅画面的视觉中心位于画面左上部和中上部的位置最能引,所要传达的信息重点应优先选在这里。人们视觉认知中,图比文字更 ,所以设计人员在大多数情况下,会把图作为版面的视觉中心。
压力容器设计审批人员考核模拟试题（13） （综合部分3） 一、填空题 1、按《固定容规》划分下列压力容器压力等级范围， B 是低压容器； D 是中压容器； C 是高压容器； A 是超高压容器。 A、P≥100.0MPa B、0.1MPa≤P＜1.6MPa C、10.0MPa≤P＜100.0MPa D、1.6MPa≤P＜10.0MPa E. -0.1MPa≤P＜1.6MPa 2、确定压力容器是否适用于《固定容规》管辖范围的压力条件指的是 E 。 A、设计压力 B、最高工作压力 C、最大允许工作压力 E、工作压力 3、在下列厚度中，满足强度及使用寿命要求的最小厚度是 A 。 A、设计厚度 B、计算厚度 C、名义厚度 D、计算厚度+C2 4、《固定容规》要求用于焊接的碳素钢和低合金钢中的C含量 A ；S含量 D ；P含量 D 。 A、≤0.25% B、≤0.20% C、≤0.030% D、≤0.035% E、≤0.020% 5、GB151—1999中要求，除 C 材料之外，拼接后管板应作消除应力热处理。 A、碳钢 B、低合金钢 C、不锈钢 6、压力试验时的试验温度是指压力试验时 A 。 A、试验介质温度 B、容器壳体的金属温度 C、环境温度 7、《固定容规》规定，用于焊接压力容器专用钢中的碳素钢和低合金钢P、S含量基本要求不应大于 D 。 A、0.025%、 0.030% B、0.030% 、0.025% C、0.030% 、0.025% D、0.030% 、0.020% 8、超低碳不锈钢的含碳量不大于 C 。 A、0.08% B、0.04% C、0.03% 9、盛装液化气体的容器设计储存量不得超过计算式W=φVρ t ，式中φ为装量系数，一般取φ为 B 。 A、0.8 B、0.9 C、0.95 10、壳体的最大允许工作压力是按壳体的 C 计算而得。 A、设计厚度 B、计算厚度 C、有效厚度 11、用于壳体厚度大于 D 的Q245R和Q345R板材应在正火状态下使用。 A、20 B、30 C、40 D、36 12、GB150规定，采用补强圈补强的适用范围是 A 。 A、壳体名义厚度小于等于38mm B、补强圈厚度小于等于壳体名义厚度 C、设计压力大于10MPa 13、压力容器主要受压部分的焊接接头类型分为 C 。 A、 A、B两类 B、A、B、C三类 C、A、B、C、D四类 14、《固定容规》中确定碳素钢和低合金钢压力容器材料许用应力的最小安全系数 n b B 、 n s D 。 A、3.0 B、2.7 C、1.6 D、1.5 15、《固定容规》规定接管与壳体之间接头设计在下列情况下应当采用全焊透结构 ABCD 。 A、介质为易爆或者介质为极度危害和高度危害 B、低温压力容器 C、第III类压力容器 D、进行疲劳分析的压力容器 16、下列碳素钢和低合金钢板应逐张进行拉伸和夏比V型缺口冲击（常温或低温）试验的有 ABC 。 A、调质状态供货的钢板 B、多层包扎容器内筒用钢板 C、用于壳体厚度大于60mm的钢板 17、某压力容器由四个受压元件组成。经计算四个元件的最大允许工作压力分别如下，该容器的最大允许工作压力为 A 。 A. Pw=2.14MPa； B. Pw=2.15MPa； C. Pw=2.25MPa； D. Pw=2.41MPa。 18、用于法兰、管板、平盖等受压元件的厚度大于 C 的Q245R和Q345R钢板应在正火状态下使用。 A 30mm B 40mm C 50mm D 60mm 19、当换热器设计温度≥300℃时，接管法兰应采用 A 。 A 带颈对焊法兰 B 带颈平焊法兰 C 板式平焊法兰 D 螺纹法兰 20、下列说法正确的是 CD 。 A换热器的分程隔板厚度按表选取即可，不必进行强度校核；B换热器的分程隔板厚度必须进行强度校核； C换热器的分程隔板厚度必要时进行强度校核；D腐蚀较严重时，换热器的分程隔板应考虑双面腐蚀。 21、有防腐要求的不锈钢容器，在压力试验及气密性试验合格后，表面需做 C 。 A喷砂处理； B 酸洗处理 C 酸洗、钝化处理 22、管壳式换热器双管板结构型式适用于的场合是 B 。 A 管程设计压力比壳程高； B 管壳程介质严禁混合； C 管壳程温差大。 23、GB150适用于设计压力是 A 。
压力容器操作证取证试题答案 判断题 1、 ( )反应容器安全操作与投料顺序的先后有关。正确答案: 对 2、( )压力容器一般不得采用贴补的方法进行修理。正确答案: 对 3、( )蒸汽的饱和温度和压力之间的关系一般用绝对压力表示。正确答案: 对 4、 ( )硬度是表征材料性能的强度指标。正确答案: 错 5、 ( )低碳钢可用退火热处理提高其可切削性。正确答案: 对 6、 ( )等离子弧切割不受物性的限制，可切割各种金属、非金属物质。正确答案: 对 7、 ( )大多数压力容器的封头采用半球形封头。正确答案:
错 8、 ( )易燃液体是指闪点高于45℃的液体。正确答案: 错 9、 ( )压力容器的安全管理人员和操作人员必须取得《特种设备作业证书》，方可上岗作业。正确答案: 对 10、( )我国压力容器事故分类是完全按照事故造成死亡的人数确定的。正确答案: 错 11、( )对于在苛性条件工作的爆破片，应当于1~2年进行更换。正确答案: 错 12、 ( )凡是监察范围内的压力容器，装设安全泄放装置是为了保障压力容器的安全运行。正确答案: 对 13、( )安全阀、爆破片、紧急切断阀等安全附件应当经过国家质检总局核准的型式试验机构进行型式试验后方可开始制造，故其制造单位不需要取得制造许可证。正确答案: 错 14、 ( )压力容器停止运行时，操作人员时应快速打开或关闭阀门。正确答案: 错
15、 ( )压力容器紧急停运时，操作人员必须严格按照规定的程序操作。正确答案: 对 16、 ( )铸铁可以进行普通气割。正确答案: 错 17、 ( )裂纹是压力容器使用过程常见的缺陷，是导致压力容器发生塑性破坏的主要因素。正确答案: 错 18、( )压力容器在内部存在压力时，任何情况下均不得进行维修密封作业。正确答案: 对 19、 ( )容器破裂时，气体膨胀所释放的能量与气体压力、容器容积、介质的物理性质有关。正确答案: 对 20、 ( )对容器内产生压力的反应容器超压时，应迅速切断电源，停止搅拌。正确答案: 错 单选题 21、液化石油气在空气中的体积百分数超过( )时，会使人窒息。A. 1% B. 5% C.10% 正确答案: C
编排设计 一、填空题（本大题共15空，每空2分，共30分） 1、、、是构成视觉的空间的基本元素，也是排版设计上的。 2、所谓编排，是寻求艺术手段来正确地表现，是一种、的活动。 3、电脑排版离不开艺术表现,美的形式原理是规范形式美感的。 4、是按照一定的条理、秩序、重复连续地排列，形成一种律动形式。 5、两个同一形的并列与均齐，实际上就是最简单的。 6、是排版设计的灵魂：它是一种的编排，能体现版面的科学性和条理性。 7、对比的最基本要素是显示和的效果。 8、调和是指适合、舒适、安定、统一，是的强调。 二、选择题（本大题共6小题，每小题5分，共30分） 1、版面构成要素包含（） A.文字字体 B.线条线框和颜色色块 C.图片图形 全包含。 2、重复不会使设计产生的效果是（） A.安定与整齐 B.趣味性 C.呆板与平淡 D.规律的统一 3、版式设计中韵律的作用不包含下列哪一项（） A. 有节奏更有情调 B.增强版面的感染力 C.增加明朗的特性 D.开阔艺术的表现力 4、对称是同等同量的平衡。以下对称形式描述不正确的是（） A.以中轴线为轴心的左右对称 B.以水平线为基准的左右对称
C.以对称点为源的放射对称 D.以对称面出发的反转形式 5、关于成功的排版设计，下列说法不正确的是（） A.成功的排版设计，首先取决于良好的比例：等差数列、等比数列、黄金比等。 B.成功的排版特点是稳定、庄严、整齐、安宁、沉静。（对称与均衡的特点） C.成功的排版要从视觉上适合读者的视觉心理。 D.黄金比能求得最大限度的和谐，使版面被分割的不同部分产生相互联系。 6、构成秩序美的原理没有下列哪一项有（） A.稳定与变化 B. 比例与韵律 C. 多样与统一 D.对称与均衡 三、简答题（共40分） 1、美的形式原理共八项，都包含哪些 编排设计参考答案： 一、填空题 7、点、线、面是构成视觉的空间的基本元素，也是排版设计上的主要语言。 8、所谓编排，是寻求艺术手段来正确地表现版面信息，是一种直觉性、创造性的 活动。
文档收集于互联网，已重新整理排版.word 版本可编辑.欢迎下载支持. 1文档来源为:从网络收集整理.word 版本可编辑. 1、版 面设 计中 可以加强各部分相关元素的 相似性 和 集合性 、版面色彩的 统一性 和 延续性 ，使画面增加美感和阅读效果。 2、 点 、 线 、 面 是组成视觉空间的基本元素，也是版面编排 设计中的主要 视觉 构成语言。 3、版面设计中要依据 媒介形式 、 受众群体 、 诉求重点 等客 观要求，进行统一规划、调度和安排。 4、版面设计中一般都是运用独特新颖、准确适当的方式将视觉元素组织编排起来， 将 图片 、 文字 和 色彩 集合于视觉空间中。 5、点、线、面的组合方式多种多样， 位置 、 方向 和 大小 等 的改变都能让版面呈现出不同的面貌。 6、对于一个版面来说，要做到吸引人的视觉注意力，利用人的 视觉心理 和 视觉生理 吸引人的眼球，实现信息有效的传达，就必须把握视觉流程 规律。 二、简答题（共32分 每小题8分） 1、版面设计中视域的概念是什么？ 答： 在版式设计中,存在着最佳的视觉区域。根据人们对阅读习惯的总结经验可知,
文档收集于互联网，已重新整理排版.word版本可编辑.欢迎下载支持. 物象被摆在不同的位置,会使画面置现出不同的视觉印象。明确了画面的主题信息诉求的主次关系,在视域内摆布视觉元素,才能带给观赏者视觉上的舒适感。信息内容超出视域宽度,眼睛必须不停地移动才能延续阅读,如字行过长不仅容易造成阅读的疲乏,更影响阅读速度。 在同一水平线上,左边的事物总是比右边的事物先进人人的视线;视图的上部与下部比较起来,上部给人以轻浮、虚无的感觉,下部则给人以踏实、稳定的感觉。2、版面设计中视觉流程的概念是什么？ 答： 视觉流程是指平面上各种不同元素的主次、先后关系，是设计上处理起始点和过程的一种阅读节奏,是人的视觉在接收外界信息时的空间流动程序。版面中存在着大量的信息,人们不能同时接收所有的物象信息,所以要按照一定的流动顺序进行运动,这些信息需要一个最佳的组合与合理的编排。因此,视觉流程设计尤为重要。 版面设计的视觉流程也被称为是一种“空间的运动”，就是视线会随各个视觉元素在空间内沿一定的轨迹运动。这种流动的线条并没有实实在在的出现,而是引导人的视线,依照设计师的意图来获取相关信息的“虚拟的线”。 3、版面设计中什么是版面率？设计时应如何运用？ 答： 版面率是指版面上文字与图所占面积与整个版面的面积之比。由于版面率设定不同,版面的效果也会给读者带来不同的印象,所以需要适当处理。在实际应用中,版面率应与整个版面的风格对应起来进行统筹安排。 版面率高即文字与图所占版面的面积较大,内容丰富实用,也比较大众化,版面中留白相对较少。此类型版面安排如果把握不好,极易显得整个版面过于拥挤和无序。版面率低就意味着留白多,图文信息量少,会给人简洁大方、格调高雅的恬静感觉,通常用于感性的版面编排。适中版面率给人随和、自由、清新之感是常用的设计表现手法之一。 4、版面设计中什么是视觉中心？设计时应如何运用？ 1文档来源为:从网络收集整理.word版本可编辑.
设计人员考试试题 编制：答卷：得分：评卷 ?判断题（正确划V、错误划"X〃）〈每小题3分〉 1.GB151规定，折流板不考虑腐蚀裕量。 （X ） 2.压力容器的热处理应在压力试验之前进行。 （V） 3.绝不允许16Mn材料制作压力容器受压元件，而必须采用 16MnF材料。 （X ） 4.设计厚度系指计算厚度与厚度附加量之和。（X ） 5.压力容器总图上，必须盖有“压力容器设计资格印章”（V） 6.《容规》适用于压力容器的设计、制造、安装、使用、检 验、修理和改造等单位 （V ） 7.IH 系列单级单吸离心泵的轴向密封件石棉盘根。（） 8.SH系列单级双吸离心泵的结构按壳体分为分段式。（） 9.输电线路钢管杆的表面处理为喷砂后刷漆。（） 10.泵的配用功率和所输送介质的密度无关。（ ） ．选择题〈每小题3 分〉 1.低温容器是指 -- b. a.金属温度w -20 C的容器； b.设计温度w -20 C的容 器； b.工作温度w -20 C的容器； 2.压力容器的试验温度是指 --- c a. 环境温度； b. 试验介质温度； c. 容器壳体的金属温 度； 3.固定管板换热器压力试验的试验循序是 ---- b. a. 先管程后壳程； b. 先壳程后管程； 4.GB150标准规定.压力容器的有效厚度是指 ----- a. a.名义厚度减去厚度附加量； b. 计算厚度与腐蚀裕量之 和；
b.设计厚度加上钢板厚度的负偏差； 5.射线检测压力容器对接接头取II 级合格者.若用超声波检 验选取的相当级别是----- b. a.II 级； b.I 级； c.III 级； 6.代号为110-10SZ 输电线路钢管杆是指---- . a.110KV带10KV单柱双回转角钢管杆； b.110KV带10KV单柱双回直线钢管杆； 7.IH 系列化工泵按吸入方式分为----- . A. 单吸式； b. 双吸式； c. 轴向吸入式； 8. ----------------------------------------------- WL系列排污泵按泵体形式应为------------------------------- . a. 蜗壳式； b. 透平式； c. 圆筒式； 9.单级单吸水泵的比转数计算公式应为------- . a. n s= ^^ b. n s=」-'器）^C n s=:囂孕 10.离心泵铭牌上的参数有哪些------- .e a.流量、扬程、转速； b. 流量、扬程、轴功率 c.流量、扬程、转速、轴功率、效率、汽蚀余量； 三.问答题＜每小题8分＞ 1.现准备设计一台非标容器法兰，材料为0Cr18Ni9锻件,设计温 度为270C .其许用应力取多少？ 答：88MPa 2.有一低压不锈钢容器.C2=0,其筒体上有唯一的①45X 3.5接管, 该开孔是否可不另行补强？ 3.有一水槽,最高工作压力为1.6MPa,最高工作温度为95C,内径 1000mm容积2.5m3,该容器划为几类？为什么？ 答:
最新压力容器设计审核考题(含答案)
2***年度压力容器设计人员考核试卷 部门：姓名：岗位：成绩： 一、填空题（每题2分，共30分） 1、对于压力容器，GB150.1-2011适用的设计压力范围是（不大于35MPa）。 2、GB150.1-2011适用的设计温度范围是（-269℃～900℃）。 3、GB150标准直接或间接考虑了如下失效模式（脆性断裂）（韧性断裂）（接头泄漏）（弹性或塑性失稳）（蠕变断裂）（腐蚀破坏）。 17、GB/T151—2014使用的换热器型式是（固定管板式换热器）、（浮头式换 热器）、（U形管式换热器）、（釜式重沸器）、（填料函式换热器）和（高压管壳式换热器）；换热管与管板连接的型式有（胀接）、（焊 接）、（胀焊并用）和（内孔焊）。 4、泄漏试验包括（气密性试验）、（氨检漏试验）、（卤素检漏试验）和 （氦检漏试验）。 5、焊接接头由（焊缝）、（熔合区）（热影响区）三部分组成。 6、GB/T17616规定S1表示（铁素体型）钢，S2表示（奥氏体-铁素体型）钢，S3表示（奥氏体型）钢，S4表示（马氏体型）钢。 7、壳体开孔处引起的应力可分为三种：（局部薄膜应力）（弯曲应力）和（峰值应力）。 8、对于（第III类）压力容器，设计时应当出具包括（主要失效模式）和 （风险控制）等内容的风险评估报告。 9、低温容器受压元件禁用硬印标记是为了降低（脆断）风险，而有耐腐蚀要 求的不锈钢以及复合钢板的耐腐蚀面则是为了降低（腐蚀失效）风险。
10、PWHT的意思是（焊后热处理）。 11、封头各种不相交的拼接焊缝中心线间距离至少为封头的钢材厚度的（ 3） 倍，且不小于（ 100mm）。 12、TSG 21-2016规定判断规程的适用范围用的是（工作）压力，在附录A压 力容器类别划分时采用的是（设计）压力。 13、压力容器的选材应当考虑材料的（力学性能）、（化学性能）、（物理 性能）和（工艺性能）。 14、当采用SA-516Gr70作为-40℃用钢时，P，S含量应作严格控制， （P≤0.020%）、（S≤0.010）。 15、容器需要进行泄露试验时，（试验压力）、（试验介质）和（相应的检验 要求）应在图样和设计文件中注明、。 、判断题（每小题1分，共20分） 1、（√）TSG 21-2016《大容规》于2016年2月22日颁布，2016年10月1日起施行。 2、（×）设计压力在低于0.1MPa且真空度低于0.02MPa的容器适用于 GB150.1-2011。 3、（√）GB/T151-2014中管板与换热管的内孔焊一般用于载荷交变、需要防止 缝隙腐蚀的场合。 4、（×）低温容器是设计温度低于-20℃的钢制容器。 5、（√）容器设计单位进行容器设计时应考虑容器在使用中可能出现的失效模式。
选择题 2.1 确定压力容器是否适用《压力容器安全技术监察规程》管辖范围的压力条件指的是（b. ）。 a.设计压力 b.最高工作压力 c.最大允许工作压力 2.2 下述条款中哪条列出的压力容器全部属于《压力容器安全技术监察规程》第三章、第四章、第五章适用的压力容器。（ ___a______） a.锅炉房内的分气缸、橡胶模具、热水锅炉用的膨胀箱、螺旋板换热器。 b.锅炉房内的分气缸、橡胶模具、热水锅炉用的膨胀箱、板式换热器。 c.锅炉房内的分气缸、橡胶模具、热水锅炉用的膨胀箱、压缩机气缸。 d.锅炉房内的分气缸、橡胶模具、热水锅炉用的膨胀箱、冷却排管。 2.3 下列压力容器中，哪种压力容器不适用《压力容器安全技术监察规程》监察范围？ （ _____d____ ） a.水处理设备中的离子交换或过滤用压力容器。 b.消防装置中的气体或气压给水（泡沫）压力罐。 c.水力自动补气气压给水（无塔上水）装置中的气压罐。 d.船舶上的附属压力容器。 2.4 下列压力容器中，哪些属于《压力容器安全技术监察规程》第三章、第四章、第五章适用的压力容器。（ _a b c________ ） a.深冷装置中非独立的压力容器。 b.空分设备中的冷箱。 c.直燃型吸收式制冷装置中的压力容器。 2.5 下列压力容器，哪些属于《压力容器安全技术监察规程》第三章、第四章、第五章适用的压力容器。（ __a b_______） a.橡胶行业使用的轮胎硫化机。 b.电力行业专用的全封闭式组合电器（电容压力容器）。 c.发电机的承压壳体。 2.6 下列压力容器中，哪些属于《压力容器安全技术监察规程》监察范围？（_______b__ ） a.波纹板式换热器。 b.螺旋板式换热器。 c.空冷式换热器。 d.无壳体的套管换热器。 2.7 下列压力容器中，哪些属于《压力容器安全技术监察规程》监察范围？（ _____c____ ） a.核压力容器。 b.船舶和铁路机车上的附属压力容器。 c.内筒处于真空下工作的夹套（带压）压力容器。 d.国防或军事装备用的压力容器。 2.8 下列压力容器中，哪些属于《压力容器安全技术监察规程》监察范围？（ _____c d____ ） a.仅在进料过程中需要瞬时承受大于等于0.1Mpa压力的压力容器。 b.仅在出料过程中需要瞬时承受大于等于0.1Mpa压力的压力容器。 c.仅在消毒工艺过程中需要短时承受大于等于0.1Mpa压力的压力容器。 d.仅在冷却工艺过程中需要短时承受大于等于0.1Mpa压力的压力容器。 2.9 下列压力容器中，哪些属于《压力容器安全技术监察规程》监察范围？（ ____a_____ ） a.低温液体罐式集装箱。 b.超高压容器。 c.气瓶 d.非金属材料制造的压力容器。 2.10 下列压力容器中，哪些属于《压力容器安全技术监察规程》监察范围？（_____b c____ ） a.压缩机上的承压部件。 b.造纸烘缸。
浙江省2010年10月自学考试广告设计与创意试题 课程代码：00755 一、单项选择题(本大题共10小题，每小题2分，共20分) 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。 1.近代广告是广告发展逐渐成熟的阶段，以______的出现为主要标志。( ) A.实物广告 B.印刷广告 C.新媒体广告 D.电子广告 2.以说明产品价格的合理性、适应性以及与同类产品的可比性，以此来激发消费者的购买欲望的广告定位是( ) A.市场定位 B.商品定位 C.价格定位 D.利益定位 3.在广告中使用名人、影星、球星等为商品代言，利用其知名度和可信度吸引消费者的典型示范法是现代广告传播技巧中的( ) A.美化法 B.角色扮演法 C.验证法 D.假借法 4.标志设计中的象形设计，是对具象图像的概括提炼，浓缩现 实形象的精髓。具体分表象、象征、变形和漫画四类，图示 为( ) A.表象类 B.象征类 C.变形类 D.漫画类题4图 5.衡量位图图像精度大小，质量高低的标准是( ) A.分辨率 B.图像尺寸 C.文件大小 D.文件格式 6.Coreldraw、Illustrator软件是( ) A.动画类软件 B.矢量图形类软件 C.位图图像类软件 D.三维类软件 7.一篇完整的广告文案是由______、______、______三部分组成。( ) A.标题、正文和附文 B.引题、正题和附文 C.标题、正文和副文 D.引题、正题和正文
8.版面中注目度最高的区域，应将重要的信息安排在该位置，这就是( ) A.反复视觉流程 B.方向关系流程 C.最佳视域 D.动态视觉导向 9.具有吸引视线，产生视觉焦点和活跃版面作用的设计构成元素是缩小的( ) A.点 B.线 C.面 D.视觉流程线 10.所谓的“集思广益”是广告创意方法中的( ) A.质疑思考法 B.求全思考法 C.集脑会商法 D.扩散思考法 二、名词解释(本大题共3小题，每小题5分，共15分) 1.广告媒体 2.单向视觉流程 3.版式设计 三、判断改错题（本大题共5小题，每小题3分，共15分） 判断下列各题，正确的在题后括号内打“√”，错的打“×”，并在括号外空白处加以改正。判断正确得1分，改错正确得2分，全对得3分。 1.近代广告重要发展的两个方面：一是专业化广告公司的产生，二是将新技术及时应用于广告。( ) 2.线是版面设计的基本构成元素之一，其造成的空间力场其实是一种虚空间。开放的线形成的力场弱，封闭的线（线框）形成的力场强。( ) 3.标志设计的色彩通常分为单色、双色、多色几种，一般不超过6套色。( ) 4.广告创意的表现形式可分为内容表现和技术表现两大类。( ) 5.数位板、扫描仪、数码相机、移动硬盘、打印机、数码打样机均是设计中获取图像的基础输入设备。( ) 四、简答题(本大题共4小题，共25分) 1.简述现代广告的任务。(6分) 2.列举你所知道的四大广告媒体外其他的广告媒体（至少10种）。(5分) 3.简述标志设计的准则。(4分) 4.比较下图文字的编排构成，简要回答你对“文字的群组编排”和“文字的图形编排”的理解。(10分)
2017年压力容器设计审批人员培训考核班图纸答辩试题 前天参加了压力容器设计审批人员培训考核班图纸答辩，这次答辩改革需要自带图纸，答辩时间增加到了一个小时。问设计人员的问题比往年要多，收集了一些老师问到的试题，给以后参加答辩的朋友一点参考。 1.换热器腐蚀前，腐蚀后对计算的影响。为什么要进行计算腐蚀前的计算。 2.换热器固定管板计算什么时候需要加膨胀节。 3.换热器怎么划类，壳程和管程是不是都按照容器最高类别进行设计制造。 4.换热器的设计寿命怎么来的，是不是整台设备的每个元件都要满足设计寿命要求。 5.固定管板换热器管板计算模型与U形的有什么区别 6.换热器如何考虑地震载荷。 7.U型管换热器筒体有什么特点。 8.U型管换热器的管壳法兰的计算和普通的法兰计算有什么不同。 9.各类换热器特点和水压试验注意事项。 10.简述换热器试压程序，为什么在壳程和管程试压后进行氨检漏。 11.塔式容器裙座校核哪种应力，需要考虑哪几种工况。 12.什么是高振型，什么时候需要考虑高振型。高振型如何叠加。 13.地震的计算模型是什么。 14.塔器除了内压应力以外还要考虑哪些应力，如何控制？
15.封头标注的40（min39.7）是怎么定的，最小成形厚度怎么计算。 16.塔器隔热圈怎么设置，为什么设置，具体位置。 17.塔器的阻尼系数0.01是怎么来的，为什么取这个值。阻尼系数是大好还是小好。 18.为什么用锥形裙座。 19.塔器检修时水压注意事项。 20.满液位塔设计要注意什么问题。 21.卧式容器的扁塌现象设计中怎么解决。 22.卧式容器鞍座位置设置特点，固定端设置在哪端。 23.最小厚度，名义厚度，计算厚度，有效厚度的定义及其关系。 24.GB150对于低温冲击功的要求。为何图纸上的冲击功比GB150要求的冲击功要求高。（图纸上按照GB/T713给的冲击功）。 25.焊缝和焊接接头区别。 26.风险评估报告的作用是什么，风险评估报告有哪些内容，应该如何写。 27.GB150考虑的失效模式有哪些，标准是采取什么措施防范的。 28.强度失效有几种形式。 29.多层容器如何划类。 30.多层容器和单层容器的优缺点。 31.热套容器内筒的应力分布，外筒的应力分布。 32.焊后热处理为什么要在400°C出炉，为什么不在500°C出炉。 33.压力容器常用材料标准有哪些。 34.说说法兰设计的步骤。
2016年度压力容器设计人员考核试卷 部门：姓名：岗位：成绩： 一、填空题（每题2分，共30分） 1、对于压力容器，GB150.1-2011适用的设计压力范围是（不大于35MPa）。 2、GB150.1-2011适用的设计温度范围是（-269℃～900℃）。 3、GB150标准直接或间接考虑了如下失效模式（脆性断裂）（韧性断裂）（接头泄漏）（弹性或塑性失稳）（蠕变断裂）（腐蚀破坏）。 17、GB/T151—2014使用的换热器型式是（固定管板式换热器）、（浮头式换热器）、（U形管 式换热器）、（釜式重沸器）、（填料函式换热器）和（高压管壳式换热器）；换热管与管板连接的型式有（胀接）、（焊接）、（胀焊并用）和（内孔焊）。 4、泄漏试验包括（气密性试验）、（氨检漏试验）、（卤素检漏试验）和（氦检漏试验）。 5、焊接接头由（焊缝）、（熔合区）（热影响区）三部分组成。 6、GB/T17616规定S1表示（铁素体型）钢，S2表示（奥氏体-铁素体型）钢，S3表示（奥氏体型）钢，S4表示（马氏体型）钢。 7、壳体开孔处引起的应力可分为三种：（局部薄膜应力）（弯曲应力）和（峰值应力）。 8、对于（第III类）压力容器，设计时应当出具包括（主要失效模式）和（风险控制）等内 容的风险评估报告。 9、低温容器受压元件禁用硬印标记是为了降低（脆断）风险，而有耐腐蚀要求的不锈钢以 及复合钢板的耐腐蚀面则是为了降低（腐蚀失效）风险。 10、PWHT的意思是（焊后热处理）。 11、封头各种不相交的拼接焊缝中心线间距离至少为封头的钢材厚度的（3）倍，且不小于 （100mm）。 12、TSG 21-2016规定判断规程的适用范围用的是（工作）压力，在附录A压力容器类别划 分时采用的是（设计）压力。 13、压力容器的选材应当考虑材料的（力学性能）、（化学性能）、（物理性能）和（工艺性能）。 14、当采用SA-516Gr70作为-40℃用钢时，P，S含量应作严格控制，（P≤0.020%）、（S≤0.010）。 15、容器需要进行泄露试验时，（试验压力）、（试验介质）和（相应的检验要求）应在图样 和设计文件中注明、。
