建筑设备安装识图与施工工艺复习题
1，焊接钢管和铸铁管的直径规格用公称直径DN表示。无缝钢管，铜管的直径规格用外径x壁厚表示。
2，管件的作用是：管线分支，改变方向，改变管径，管与管的连接，拆卸，封堵，防臭。如管箍，活接头，三通或四通，弯头，丝堵，在排水中的乙字管，存水弯等。
3，管道连接方法有：螺纹连接，法兰连接，焊接连接，承插连接，卡套式连接，沟槽式连接，粘接。
4，供暖系统按使用热介质的分为不同分为：热水供暖，蒸汽供暖，热风供暖三类。
5，除污器应安装在循环水泵的入口或换热器的入口。
6，补偿器的作用是吸收管道热变形引起的伸长量。
7，供暖系统中的异程式系统是指供回水干管中的水流方向相反，通过各立管的循环环路的总长度不相等的系统。同程式系统是指连接立管的供回水干管中的水流方向一致，通过各立管循环环路的长度基本相等的系统。
8，室内供暖系统的安装程序是：供暖总管—散热设备—供暖立管—供暖支管。
9，供暖系统的排气装置有：集气罐，自动排气阀，手动排气阀。集气罐和自动排气阀安装于管路的最高点，手动排气阀安装于散热
器的上部。
10，室内给水系统分为：生产给水系统，生活给水系统，消防给水系统三类。
11，室内给水系统的给水方式有：直接给水系统；设有水箱的给水系统；
设有水池，水箱，水泵的给水系统；竖向分区给水系统四类。12，消防水泵接合器的作用是：连接消防车和机动泵向建筑物的消防灭火管网输水。
13，排水系统是无压排水或称作重力排水(地下室排水除外)，靠自流排出室外。
14，隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，检验是否渗漏。15，排水系统安装完毕后，按给水系统的三分之一配水点同时开放，检
查各排水点排水是否畅通，管子及接口有无渗漏。
16，室外给排水管道沟回填时，管顶上部200mm以内应用砂子或无块石及冻土块的细土回填。
17，离心式水泵有不少性能参数，其中最重要的参数是流量和扬程，它们是选择水泵的基础。
18，阀门，管道及接头的强度试验压力为工作压力的1,5倍，严密性试验压力为工作压力的1,1倍。
19，旋翼式水表计量范围小，多为小口径水表；螺翼式水表计量范围大，多为大口径水表。
20，暖卫工程的系统图是轴测投影图。
21，钢芯铝绞线的型号是LGJ，铜绞线的型号是TJ.。
22，用户的降压变压器，高压侧电压为10kv,低压测电压为380v/220v。23，TN系统的低压配电保护接地又分为TN-C,TN-S,TN-C-S三个系统。三相四线制配电是TN-C系统，三相五线制配电是TN-S系统，前面三相四线制后面变为三相五线制配电是TN-C-S系统.
24，电流互感器的二次侧绕组严禁开路，否则会出现高压，危险。电压
互感器的二次侧绕组严禁短路，否则会出现很大的电流，烧毁仪表,设备。
25，高压接地开关的作用是停电检修时与电源侧接通，防止有人误送电危及人身。
26，高压隔离开关不能带负荷接通或断开电路，作用是形成一个明显的断路点。
27，给排水和供暖系统图中，在管道上方常标有i=，，，，，，这里的i代表什么意思？（坡度）
28，拉线盒的设置原则是：（1），管子长度每超过30m,无弯曲时；（2），管子长度超过20m,有一个弯曲时；（3），管子长度超过15m,有两个弯曲时；管子长度超过8m,有三个弯曲时，增设拉线盒。
一单项选择题
1、以下水箱接管上不设阀门的是—（C）
A,进水管B,出水管C,溢流管D,泄水管
2，镀锌钢管规格有DN15,DN20等，DN表示——(B)
A,内径B,公称直径C,外径D,其他
3，不能使用焊接的管材是——(D)
A, 塑料管B,无缝钢管C,铜管D,镀锌钢管
4，室外给水管网周期性满足室内管网的水量时，应采用——(B))给水方式。A,直接给水B,设高位水箱C,设水池，水泵，水箱联合给水。5，设高位水箱时，为防止水箱的水回流至室外管网，在给水引入管上设——(A)
A,止回阀B,截止阀C,蝶阀D,闸阀6，以下哪条是错的——(A)
A,截止阀安装时无方向性B,止回阀安装时有方向性，不可装反C,闸阀安装时无方向性D,旋塞阀的启闭迅速。
7，以下哪种管材不可以螺纹连接——(C)
A镀锌钢管B,无缝钢管C,铸铁管D,塑料管。
8，以下哪种管材可以热融连接——(D))
A,复合管B,镀锌钢管C,铸铁管D,塑料管。
9，以下哪种管材可以粘接——(D)
A,无缝钢管B,镀锌钢管C,铸铁管D,塑料管。
10，给水管道和阀门的强度试验压力，一般为——(B)的1,5倍。
A,公称压力B,工作压力C,试验压力D,承受压力。
11，住宅给水一般采用——(B)水表。
A,旋翼式干式B,旋翼式湿式C,螺翼式干式D,螺翼式湿式。
12，补芯一头是大管径接口，另一头是小管径接口，两个接口都是螺纹连接。两个接口的螺纹分别是——(D)
A,都是外螺纹B,都是内螺纹C,小管径接口是外螺纹，大管径接口是内螺纹D,小管径接口是内螺纹，大管径接口是外螺纹。
13室内给水系统当两种及以上用水的——(A)接近时，应采用共用给水系统。
A,水质B,水压C,水量D,水源。
14，应根据——(B)来选择水泵。
A,功率，扬程B,流量，扬程C,流速，流量D,流速，扬程。
15，无缝钢管的管径表示法用——(D)标注。
A,公称直径B,内径C,外径D,外径x壁厚。
16，室外供水压力为300kpa,住宅建筑为6层，应采取——(A)给水方式。
A,直接给水B,设高位水箱给水C,设水池，水泵，水箱联合给水。17，高层建筑是指——(A)层及10层以上或高度超过24m的民用建筑。
A,10层B,15层C,18 层D,20层
18，室内消火栓栓口一般距地高度为——(C)m
A,0,8 B,1,0 C,1,1 D,1,2
19,下面——(D)属于闭式自动喷水灭火系统。
A,雨淋喷水灭火系统B,水幕灭火系统C,水喷雾灭火系统D,湿式自动喷水灭火系统
20，自带存水弯的卫生器具是——(B)
A,污水盆B,坐式大便器C,浴缸D,洗涤盆。
二多选题
1，选择水泵应根据——(A,D)选择。
A,流量B,功率C,流速D,扬程E,转速
2下列管道那些不用作防腐处理——(B,D,E)。
A,铸铁管B,镀锌钢管C,无缝钢管D,塑料管E,铝塑复合管。
3，下列哪些阀门可用来调节水量，水压，关断水流——(A,B,C,E)。
A,闸阀B,截止阀C,蝶阀D,止回阀E,球阀
4一个完善的排水系统，应包括卫生器具和——(B,C,D)。
A,水龙头B,排水管道系统C,通气，清通设备D,污水提升设备E,阀门5，室内生活给水管道可以选择下列管材——(B,D,E)。
A,镀锌钢管B,铜管C,非镀锌钢管D,钢塑复合管E,PP-R管。
6，镀锌钢管的连接方法有_____(A,B,D)。
A,螺纹连接B,法兰连接C,焊接D,沟槽连接E,承插连接
7，排水通气管的作用是——(A,B,C,E)。
A,排放管内有害气体B,平衡管内压力，防止水封被破坏C,减轻管道腐蚀D,防止堵塞管道E,防止管内正压时喷溅
8，高层建筑内塑料排水管管径大于或等于110mm时，穿越楼板处应设置——(B,E)。
A,刚性套管B,阻火圈C,柔性套管E,防火套管
9，生活污水管道一般采用的管材为——(A,B)。
A,排水铸铁管B,UPVC塑料管C,PP-R管D,镀锌钢管、
10，防雷引下线一般采用的钢材有——(A,B)。
A,圆钢B,扁钢C,角钢D,钢管E槽钢
三判断题
1，为了检验卫生器具与连接件接口处的严密性，卫生器具安装完毕必须进行通水试验。——(错、应是满水试验)
2，室外给排水管道沟回填时，管顶上部200mm以上应用砂子或无块石及冻土块的细土回填，不得用机械回填。——（对）
3，大型民用建筑设施的供电，一般电源进线电压是10千伏，经降压变压器降为380v/220v低压，供给用电设备。——(对)
4风机出口要有不小于管道直径的5倍的直管段，以减小涡流和阻力。
——（对）
5，PE线和PEN线上一般不允许设开关或熔断器。——(对)
6，低压断路器又称低压自动空气开关，它能带负荷通断正常的工作电路，又能在短路、过负荷及电路欠电压时自动跳闸。因此被广泛用于低压配电系统中。——(对)
7，管道布置应遵循水管让风管，有压管道让无压管道的原则。——（对）8，全自动楼梯过道照明开关，可根据光线、声音传感装置随时提供照
明。——（错）
9，避雷针、避雷线、避雷带、避雷网都是接闪器。——（对）
10，天车滑触线一般由角钢制作。角钢固定在绝缘瓷瓶上，瓷瓶固定在托架上，托架固定在墙上。——（错）
11，不同用途的给水，必须单设系统。——（错）
12，给水管道附件是用来调节和分配水流的。——(对)
13，室内给水管道尽可能直线走，一般与墙、梁、柱平行。——（对）14, 给水管道可以穿越伸缩缝。——（对）
15，管道防结露措施是；先除锈，刷防锈漆，然后刷面漆。——（错）16，给水管道敷设在排水管道下方。——（错）
17，高层建筑室内给水系统不做竖向分区，会造成下部配水点处水压过大。——（对）
18，自动喷水灭火系统是一种能自动喷水灭火并同时发出火警信号的灭火系统。——（对）
19高压隔离开关主要用于隔离高压电源，以保证其他设备和线路的安全检修。能带负荷操作。——（错）
20湿式自动喷水灭火系统多用于常年温度不超过零度的建筑物内。——（错）
四问答题
1、补偿器的作用是什么？
2、供暖系统按使用热介质的不同，分为哪三类？
3、室内供暖系统的安装程序是什么？
4、在供暖系统中，什么是同程式系统、什么是异程式系统？
5、室内给水系统分为哪三类？
6、室内给水系统的给水方式有哪几种？
7、消防水泵接合器的作用是什么?
8、TN系统的低压配电保护接地又分为哪三种？
9、电流互感器的二次侧绕组为什么严禁开路？电压互感
器二次侧绕组为什么严禁短路？
10、给排水和供暖系统图中，在管道上方常标有i=、、、、、、，这里的“i”代
表什么？
六、识图题
1、用汉字描述以下标注：1) BV—3x
2、5—SC20—FC,WC
2) VV—3X35+2X16—CT—ACE
3) YJV—5X16—SC50—FC。
4) yjv_22—3X50+2X25—CT
5) ZR—VV—3X25+2X16—CT
2，画出单相带接地插孔、暗装插座图，暗装照明三联开关图、暗装双控开关图。
3写出照明配电箱，动力配电箱的文字符号。
建筑识图复习题及答案 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】
建筑工程制图 一、单项选择题： 1、正平面必然垂直于( A ) A、W、H面 B、W、V面 C、v、H面 D、V面 2、在三面正投影中，同一物体的三个投影图之间具有( D )关系。 A、相类似 B、比例 C、不确定 D、三相等 3、楼梯的梯段长度是指（ B ） A、梯段倾斜的长度 B、梯段水平投影的长度 C、梯间净空长度 D、梯段踏步宽的总和 4、半砖墙实际厚（ A ） A、115ｍm B、178ｍm C、240ｍm D、370ｍm 5、我国建筑统一模数中规定的基本模数为（ B ） A、10mm B、100mm C、300mm D、600mm 6、图纸幅面即指图纸大小，简称图幅，标准的2号图纸的幅面宽为（ C ） A、841×1189 B、594×841 C、420×594 D、297×420 7、一般画建筑的轴线是采用（ D ） A、虚线 B、实线 C、双点长画线 D、细单点长画线 8、比列尺是刻有不同比例的直尺，一般比列尺上有（ C）种比列。 A、4 B、5 C、6 D、7 E、8 9、详图索引符号园的直径应为（ C）毫米。 A、8 B、9 C、10 D、20 E、24
10、相互的平行图线，其间隙不宜小于该图中粗线宽度，且不宜小于（A ）毫米。 A、 B、 C、 D、10 二、多项选择题： 1、组合体的组合形式有（ ABD） A、综合法 B、叠加法 C、叠加截割法 D、截割法 2、组合体的尺寸标注包括（ ACD） A、定形尺寸 B、尺寸数字 C、定位尺寸 D、总尺寸 E、尺寸界限 3、模数一般分为（AD ） A、基本模数 B、分模数 C、扩大模数 D、导出模数 4、房屋是由（ABCDEF ）组成。 A、基础 B、墙和柱 C、楼地面 D、楼梯 E、 屋顶 F、门窗 5、在结构平面图中配置双层钢筋时，底层钢筋的弯钩应（ A D ） A、向上 B、向下 C、向右 D、向左 6、一般具有通用性质的图样叫（ BD ） A、标准图集 B、标准图 C、通用图集 D、通用图 7、同一个物体的三个正投影之间具有（ ACD ）的“三等”关系。 A、长对正 B、长相等 C、高平齐 D、宽相等 E、面积相等 8、物体的正面投影反映物体的（ ABD ） A、宽度 B、面积 C、体积 D、长度 E、高度 9、建筑模数制的有关标准规定了（ BCE ）及其相互之间的关系。
《建筑识图》题库及答案 一、单项选择题：（共100题，每题1分。每题只有一个被选最 符合题意，请将它选出并填入括号） 1．国标中规定施工图中水平方向定位轴线的编号应是（） A大写拉丁字母B）英文字母C) 阿拉伯字母D) 罗马字母2附加定位轴线2/4是指（）A 、4号轴线之前附加的第二根定位轴线B)4轴线之后附加的第二根定位轴线C) 2号轴线之后的第4根定位轴线D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（） A、详图所在图纸编号B) 被索引的详图所在图纸编号C) 详图编号D) 详图在第几页上 3．有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（）米。 A)160.2 B)17.8 C)1.062 D)16.02 5．门窗图例中平面图上和剖面图上的开启方向是指（） A朝下，朝左为外开B) 朝上，朝右为外开 C)朝下，朝右为外开D) 朝上，朝左为外开 6．房屋施工图中所注的尺寸单位都是以（）为单位。 A)以米为单位B)以毫米为单位 C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位 D) 除标高以米为单位外，其余一律以毫米为单位 7. 图标中规定定位轴线的编号圆圈一般用（） A)8mm B) 10mm C) 6mm D)14mm 8. 总平面图中用的风玫瑰图中所画的实线表示（） A)常年所剖主导风风向B) 夏季所剖主导风风向 C) 一年所剖主导风风向D) 春季所剖主导风风向 9. 建施中剖面图的剖切符号应标注在（） A)底层平面图中B) 二层平面图中 C) 顶层平面图中D)中间层平面图中 10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（） A)都以室首层地坪为起点B) 都以室外地坪为起点C) 都以该层楼地面为起点D) 都以该层休息平台为起点 11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（） A)一个梯段的步级数B) 该层至上一层共有的步级数 C) 该层至顶层的步级数D) 该层至休息平台的步级数 12. 与建筑物长度方向一致的墙，叫（） A)纵墙B) 横墙C) 山墙D) 墙 13. 施工图中标注的相对标高零点±0.000是指（） A)附近黄海平均海平面B) 建筑物室外地坪 C) 该建筑物室首层地面D) 建筑物室外平台14. 计算室使用面积的依据是（） A)轴线到轴线间尺寸B) 墙外皮到墙外皮 C) 墙皮到墙皮D) 开间乘以进深 15. 建筑物的层高是指（） A)相邻上下两层楼面间高差B) 相邻两层楼面高差减去楼板厚 C) 室地坪减去室外地坪高差D) 室外地坪到屋顶的高度 16. 定位轴线的位置是指（） A)墙的中心线B) 墙的对称中心线 C) 不一定在墙的中心线上D) 墙的偏心线 17. 有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（）A)2.700 B) 1.900 C) 3.500 D)0.800 18. 结施中常用的构件代号DL是表示（） A)地梁B) 吊车梁C) 大梁D)吊梁 19. 楼梯的踏步数与踏面数的关系是（） A)踏步数= 踏面数B) 踏步数-1= 踏面数 C) 踏步数+1= 踏面数D) 踏步数+2= 踏面数 20. 房间的开间方向的尺寸是指（） A)竖直方向定位轴线间尺寸B) 纵向定位轴线间尺寸 C) 水平方向定位轴线间尺寸D) 房间宽度方向间尺寸 21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面 1.5m，该槽宽度为（）A)300 B) 400 C) 120 D)1.5m 22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（）A)踏步数B) 步级数C) 踏面数D)踏面宽 23. 建筑平面图的形成是（） A)水平剖面图B) 水平正投影图C) 垂直剖面图D)纵向剖面图 24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指( )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（）层A)一层B) 二层C) 三层D) 四层 26. 施工图中总平面图常用的比例为（） A)1：100 B) 1：200 C) 1：500 D) 1：50 27. 若一栋建筑物水平方向定位轴线为①-⑾，竖直方向定位轴线 为A -E,朝向是座北朝南，则立面图E-A轴应为（） A)西立面图B) 东立面图C) 南立面图D) 北立面图 28. 施工图中的比例表示是指（） A)图线：线型B) 实物：图形C) 图形：D) 图形：线型 29. 楼梯详图的图纸包括（）A)平、剖面图、详图 B) 平、剖面图C) 平、立面图、详图D) 详图 30. 钢筋混凝土构件中的钢筋的保护层是指（） A)钢筋的皮至构件表面B) 钢筋的中心至构件表面 C) 钢筋的外皮至构件表面D) 钢筋的皮至构件皮 专业资料
《建筑设备安装识图与施工工艺》课程标准 编制单位：应用工程学院 课程建设负责人：哈丽娜 课程名称：建筑设备安装识图与施工工艺 适用专业：建筑工程技术、工程造价 总学时：60 学分：4
一、课程的定位、性质与任务 《建筑设备安装识图与施工工艺》是建筑工程技术、工程造价专业一门重要的专业技术课，属于B类课程。对于建筑工程技术专业学生来说，是土建施工员等职业岗位工作过程中的部分内容，是专业的拓展课程，对于工程造价专业学生来说，该课程专业基础课，为后续进行安装工程计量计价奠定基础。 《建筑设备安装识图与施工工艺》课程系统地介绍了建筑设备基础知识、建筑给水系统、建筑消防给水系统、建筑排水系统、热水及燃气供应系统、建筑给排水施工图、建筑采暖施工图、建筑通风、防排烟与空气调节、建筑电气施工图与建筑智能系统。该课程是一门实践性很强的课程，它作为建筑设备安装工程预算、工程监理等课程的基础，广泛应用于建筑工程、安装工程等各种工程技术领域。 该课程的任务是使学生掌握建筑设备基础知识、具备基本施工图识读能力，培养学生分析问题的能力，从而，为后续课程的学习打下坚实基础。 二、课程设计思路 与行业企业合作，就课程的内容、标准进行设计；基于工作任务和工作过程，整合、序化教学内容，突出课程的针对性，强化工作任务的实用性；以学生职业能力培养为核心,加强工学结合，“教、学、做”一体，精心组织教学，强化能力培养
校企合作，建立校外第二教学课堂，为学生创造有利条件，参加社会实践，加强工学结合，培养建筑设备的施工工艺和技术标准。 课堂教学与建筑模型、建筑仿真软件、现场教学相结合，理论与实物相对接，消除抽象想象，与现实接轨。 在课堂采用案例教学法、任务驱动教学法等方法提高教学效果. 三、课程目标 （一）知识目标 1.掌握建筑给水排水系统的类型及适应场合； 2.掌握建筑给水排水施工图的内容及表示方法； 3.了解建筑给排水施工质量验收评定相关知识； 4.了解建筑采暖与通风空调系统的基本知识， 5.了解供电和配电系统基本知识，掌握电气照明基本知识； 6.掌握安全用电基本知识；了解建筑弱电初步知识； 7.掌握建筑防雷接地基本知识； 8.掌握建筑设备工程与土建施工配合的知识； 9.了解电气施工质量验收评定的关知识； 10.熟悉安装工程施工验收规范，了解建筑设备安装施工方案的编制方法。 （二）能力目标
精品 word ，欢迎共阅 建筑识图》题库及答案 单项选择题 ：(共 100题，每题 1 分。每题只有一个被选最符 C) 室内地坪减去室外地坪高差 D) 室外地坪到屋顶的高度 16. 定位轴线的位置是指( ) 合题意，请将它选出并填入括号内) 1． 国标中规定施工图中水平方向定位轴线的编号应是( ) A 大写拉丁字母 B )英文字母 C) 阿拉伯字母 D) 罗马字母 2 附加定位轴线 2/4 是指() A 、 4 号轴线之前附加的第二根定位 轴线 B)4 轴线之后附加的第二根定位轴线 C) 2 号轴线之后 的第 4 根定位轴线 D)2 号轴线之前附加的第 4 根定位轴线 2． 索引符号图中的分子表 示的是( A 、详图所在图纸编号 详图编号 有一图纸量得某线段长度为 该线段实际 A)墙的中心线 C) 不一定在墙的中心线上 B) 墙的对称中心线 D) 墙的偏心线 C) 3． ) 被索引的详图所在图纸编号 详图在第几页上 B) D) 5.34cm ，当图纸比例为 长度是( 1： 30 时， )米。 A)160.2 B)17.8 C)1.062 门窗图例中平面图上和剖面图上的开启方向是指( A 朝下，朝左为外开 B) 朝上，朝右为外开 C)朝下，朝右为外开 D)朝上，朝左为外开 6．房屋施工图中所注的尺寸单位都是以( )为单位。 A)以米为单位 B)以毫米为单位 C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位 D) 除标高以米为单位外，其余一律以毫米为单位 7. 图标中规定定位轴线的编号圆圈一般用( A)8mm B) 10mm C) 6mm 8. 总平面图中用的风玫瑰图中所画的实线表示( A)常年所剖主导风风向 B) C) 一年所剖主导风风向 D) 9. 建 施 中 剖 面 图 的 剖 切 符 号 应 A) 底 层 平 面 图 中 B) 5． D)16.02 ) D)14mm ) 夏季所剖主导风风向 春季所剖主导风风向 标注在( 二层平面 C)顶层平面图中 D)中间层平面图中 10. 楼梯平面图中标明的 “上”或“下”的长箭头是以哪为起点 A)都以室内首层地坪为起点 C) 都以该层楼地面为起点 ( B) 都以室外地坪为起 D) 都以该层休息平台为起点 ) ) 点 八、 、 11. 楼梯平面图中上下楼的长箭头端部标注的数字是指( A) 一个梯段的步级数 C) 该层至顶层的步级数 12. 与建筑物长度方向一致的墙，叫 A)纵墙 B)横墙 13. 施工图中标注的相对标高零点 A)青岛附近黄海平均海平面 C) 该建筑物室内首层地面 14. 计算室内使用面积的依据是( A)轴线到轴线间尺寸 C) 墙内皮到墙内皮 15. 建筑物的层高是指( A)相邻上下两层楼面间高差 B) 该层至上一层共有的步级数 D) 该层至休息平台的步级数 ) C) 山墙 D) 内墙 ±0.000 是指( ) B) 建筑物室外地坪 D) 建筑物室外平台 ) B) 墙外皮到墙外皮 D) 开间乘以进深 B) 相邻两层楼面高差减去楼板厚 17. 有一窗洞口，洞口的下标高为 高为( )A)2.700 18. 结施中常用的构件代号 A)地梁 B) 吊车梁 19. 楼梯的踏步数与踏面数的关系是( A)踏步数=踏面数 C) 踏步数 +1= 踏面数 20. 房间的开间方向的尺寸是指( A)竖直方向定位轴线间尺寸 C) 水平方向定位轴线间尺寸 21. 墙上有一预留槽， 标注的尺寸是 该槽宽度为( ) A)300 B) 22. 楼梯梯段的水平投影长度是以 中 11表示的是()A)踏步数B) 23. 建筑平面图的形成是( ) -0.800，上标高为 2.700，则洞口 B) 1.900 C) 3.500 D)0.800 DL 是表示( ) A) 水平剖面图 B) 水平正投影图 C) 垂直剖面图 C) 大梁 D)吊梁 ) B) 踏步数 -1= 踏面数 D) 踏步数 +2= 踏面数 ) B) 纵向定位轴线间尺寸 D) 房间宽度方向间尺寸 300 X 400 X 120 底距地面 1.5m 400 C) 120 D)1.5m 11X 250=2750 形式表示的，其 步级数 C)踏面数 D)踏面宽 D)纵向剖面图 24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示 的X,Y 是指()A)施工坐标B)建筑坐标C)测量坐标D)投影坐标 25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下 平面图可以省略只画()层 A)一层B)二层 C)三层 D)四层 26. 施工图中总平面图常用的比例为( ) A)1：100 B) 1：200 C) 1：500 D) 1：50 27.若一栋建筑物水平方向定位轴线为① -(11),竖直方向定位轴线 为A -E,朝向是座北朝南，则立面图 E-A 轴应为( ) A) 西立面图 B) 东立面图 C) 南立面图 28. 施工图中的比例表示是指( ) A)图线：线型 B)实物：图形 29. 楼梯详 图的 图纸包括 ( D) 北立面图 C) 图形： D) 图形：线型 ) A) 平 、 剖 面 图 、 详 图 B) 平、剖面图 C) 平、立面图、详图 D) 详图 30. 钢筋混凝土构件中的钢筋的保护层是指( ) A)钢筋的内皮至构件表面 C) 钢筋的外皮至构件表面 31. 基础埋置 深度是指( A)室内地坪到基础底部 C) 室外地坪到垫层底面 32. 结施中 @是钢筋的间距 A)钢筋相等中心距离 C) 钢筋的内皮至内皮 B) 钢筋的中心至构件表面 D) 钢筋的内皮至构件内皮 )的垂直距离 B) 室外地坪到基础底部 D) ±0.000 到垫层表面 ，其含义是( ) B) 钢筋的外皮至外皮 D) 钢筋的外皮至内皮 33. 在结构平面图中板配置双层钢筋时， 底层钢筋弯钩应是 ( ) A)向下或向右 B) 向下或向右 C)向上或向左 D)向上或向右 34. 在钢筋详图中，计算钢筋的设计长度是指( ) A)内皮尺寸 B) 中-中 C)外皮尺寸 D)构件尺寸
安装工程施工实习报告班 级： 0514104 学 号： 052410445 姓 名： 杨 庆 轩指导教师： 夏 晖管理工程学院 过程中

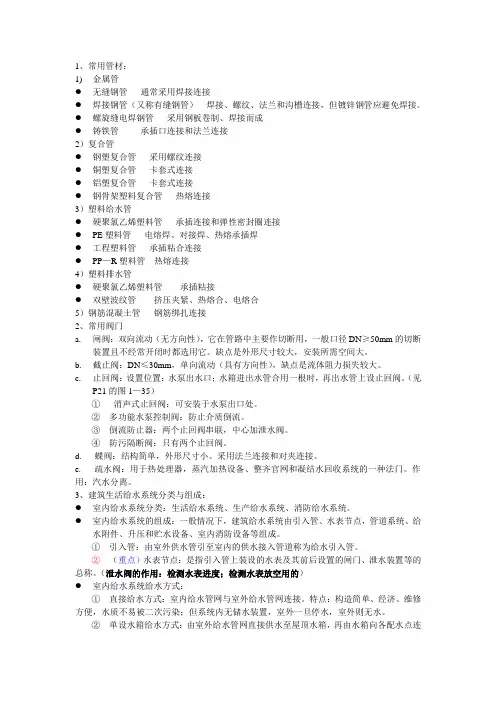

安装施工实习报告 建筑设备安装识图与施工工艺是工程造价类的专业实践性、实用性极强的必修 专业课。通过学习本课程，要求我们学生基本掌握建筑设备施工图的识读，各种 管道系统及建筑室内外给排水工程、供热通风与空调工程、建筑供配电及电气工程 的各种管材料及常用配件和设备的制作与安装技术，为毕业后从事工程造价、咨询、管理等工作打下必要的基础。这门课程的特点：（1）是一门应用技术课程；（2）实 践性强，与多门课程相联系；（3）知识广，多学科交叉技术。 排水给水系统的安装 室内给水系统的分类有： 1生活给水系统 2生产给水系统 3消防给水系统。室内给水系统的组成：1引入管2给水干管3给水立管4给水横支管5给水支管6给水附件 7升压和贮水设备。 室内给水系统给水方式：1直接给水方式2设水箱给水方式3设水池、水泵和水箱的给水 方式4竖向分区给水方式。室内排水系统分类有：1生活污（废）水系统2生产污（废）水3雨水和雪水系统。室内排水系统组成：1污（废）水收集器2排水支管3排水横管 4排水立管5排出管6排水管7清通装置8抽升设备。室内消防给水系统有消火栓给水 系统和自动喷水系统。 室内给水管道安装的基本技术要求： ①管道安装时，不得有轴向扭曲，穿墙或穿楼时，不宜强制校正。给水聚丙烯管与其他金属管道平行敷设时，净距离不宜小于 100mm。且聚丙烯管宜在金属管道的内侧。 ②室内明装管道在土建粉饰完毕后进行，安装前应配合土建正确预留孔洞或预埋套管。 ③管道穿越楼板时，应设置钢套管，套管高出地面50mm，并有防水设施。 ④埋地管道回填时，管周回填土不得夹杂坚硬物，应先用沙土回填至管顶上侧300mm 处，经夯实后方可回填原土。 ⑤管道在穿越基础墙时，应设置金属套管。套管与基础墙预留孔上方的净空高度不应小于100mm。

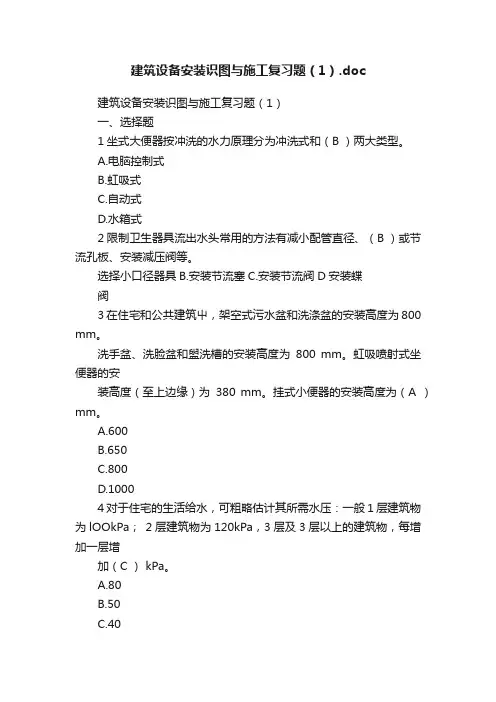

建筑设备安装识图与施工复习题1 复习题 一、填空题 1.建筑给水系统的分类按用途基本可分三类、及消防给水系统。 2.建筑设备施工图一般有、、、及安装详图组成。 3.室内给水系统的组成主要由、、给水主管、给水立管、给水横支管、升压和贮水设备等部分组成。 4. 给水系统的给水方式常有、设水箱的给水方式及。 5. 建筑内部给水系统常用的管材有和。 6. 管道安装完后还要管道试压、、。 7. 控制附件在管路上起和，一般指各种阀门。 8. 水泵的试运行包括：试运转前的检查、、、运转后的各项检查及运行记录。 9. 止回阀通常安装于水泵出口，防止水。 10. 管道的连接方式有、焊接连接、法兰连接等方式。 11. 水表用来计量建筑物的。 12. 根据供暖系统散热方式不同，主要可分为对流供暖和。
13. 消防管道系统的阀门一般采用或蝶阀。 14. 例如在识读电气系统和给水系统时，一般应按下面的顺序进行：进户线→配电盘→→→ →用电设备。 15. 给水管道敷设可分为和两种。 16. 离心式水泵的基本参数有、、功率、效率和转速及吸程等。 17. 排水立管上应每隔一层设置一个检查口，但在和有卫生器具的必须设置。 18. 下图为水泵接管的平面图，其标注框内所指设备、配件的名称是①、②、③、 ④、⑤、⑥、⑦、⑧。 19. 排水通气管道在经常有人停留的平屋顶上，通气管应高出屋面，并应根据防雷要求。 20. 消防水龙带是输送消防水的软管，一端通过快速内扣式接口与，另一端。 21. 管道保温结构由、和保护层三个部分组成。 22. 水泵工作管路附件可简称一泵、、三阀 23. 水泵的基本参数是流量、扬程、功率、转速和收程等，上述参数中，以、最为重要。
《管道工程识图与施工工艺》复习题 一、 填空 1. 标高一般分为＿＿和＿＿，相对标高为零时，以＿＿表示，管道的标高一般标在管道的起点、＿＿、交叉点、转弯点、＿＿等处； 2. 管径一般标在下列位置：＿＿、＿＿、＿＿、＿＿等； 3. 管道的坡度与坡向的表示如下图： 箭头指向管道＿＿的一端； 4. 室内排水系统进出口的编号一般下图所示： 其中J 表示＿＿＿＿，1表示＿＿＿＿＿＿； 5. 管道工程图，按管道的图形来分，分为两种：一种是用一根线条画成的管子（件）图，称为＿＿，另一种是用两个线条画成的管子（件）图样，称为＿＿； 6. 管道图的左视图是将管道从左侧向着右侧的右侧立投影面投影，即得到该管道的在＿＿侧立投影面上的图形； 7. 画管道斜等轴侧图时，水平管道当左右走向时，可选在＿＿轴上或其延长线上绘制管道； 8. 剖视图的剖切方法比较多，管道工程中用得最多的时＿＿、＿＿； 9. 剖视图一般应该标注剖切位置、＿＿、＿＿三个主要内容； 10. 绘制室内给排水工程图时，建筑物的轮廓线和卫生器具用＿＿线、给排水管道用＿＿线表示； 11. 室内给水系统图与室内排水系统图，通常为＿＿＿测图； 12. 室内给排水工程图的识读方法：先识读室内给水排水＿＿图，再对照室内给水排水＿＿图识读室内给水系统图和室内排水系统图，然后识读＿＿； 13. 采暖工程图由＿＿图、＿＿、＿＿； 14. 采暖系统图的识读方法，从＿＿起，沿＿＿方向识读； 15. 管子、管件和管路附件的公称直径以符号＿＿表示，公称直径＿＿（是/不是）管道的实际内径； 16. 白铁管的实测内径为50.80mm ，其公称直径表示为＿＿； 17. 制品在基准温度下的耐压强度称为＿＿压力，一般碳素钢制品的基准温度采用＿＿℃ 18. P s 1.6表示＿＿＿＿＿＿＿＿； 19. 一般情况下试验压力、公称压力与工作压力的相互关系为＿＿＿＿＿＿＿＿；（用P s ,PN,P t 表示） 20. 低压流体输送用焊接钢管管材根据镀锌与否分别叫作＿＿＿＿、＿＿＿＿； 21. 白铁管的常用直径范围为＿＿＿＿，黑铁管常用直径范围为＿＿＿＿； 22. 某螺旋缝电焊钢管表示为D273X7，意义为＿＿＿＿＿＿＿＿； 23. 常用的非金属管有自应力和预应力钢筋混凝土输水管、＿＿＿＿、陶土管、＿＿和硬聚坡度值
建筑工程识图复习题 一、单项选择题 1．在图纸右下角用以说明设计单位、图名、设计负责人等内容的表格为（ B )。 A.会签栏 B.图标 C.图框D．图纸目录 2．正面投影与侧面投影应保持（?C ）关系。 Ａ.长度相等且对正? B.宽度相等 C.高度相等且平齐??Ｄ．长、宽、高都相等 ３.定位轴线采用( A ）线型。 A.细点划线Ｂ.虚线 C.实线Ｄ.波浪线 4.画局部剖面图时,投影部分与剖切部分的分界线为( A )。 A．波浪线 B.细实线 C.虚线 D.点划线 5.形体的图样是用各种不同规格的图线画成的，其中虚线表示( D ) A.定位轴线? B.剖面线? C.可见轮廓线 D.不可见轮廓线 6．已知点C坐标为C（10,5,25),则点Ｃ到H面的距离为(?C?） A.10mm?? B.1５mｍ? C.25mm?? D.５mｍ 7、房屋建筑制图标准规定,定位轴线、中心线采用(C ）绘制。 A.细实线Ｂ．细虚线 Ｃ．细单点长画线Ｄ.粗单点长画线 二、填空题 １、一套完整的施工图包括建筑施工图、结构施工图、设备施工图、装饰施工图。。２、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成＿＿条形＿_基础;柱下的基础做成__独立＿＿基础。 3、详图的位置和编号,应以详图符号（详图标志）表示，详图符号以粗实线线绘制,直径为14 ｍm ,详图与被索引的图样不在同一张图纸内时,用水平直径线将圆分为上下两半,上方分子表示详图的编号,下方分母表示被索引的详图所在图纸编号。 4、钢筋混凝土是由_钢筋和混凝土组成的_复合材料。钢筋的特点是_抗拉强度大_，而混凝土的抗拉 强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受_拉力_，混凝土主要承受_压力_。５、尺寸一般标注在图样轮廓线之外，不可与_＿图线_＿、_＿文字_及符号相交。当需要标注若干互

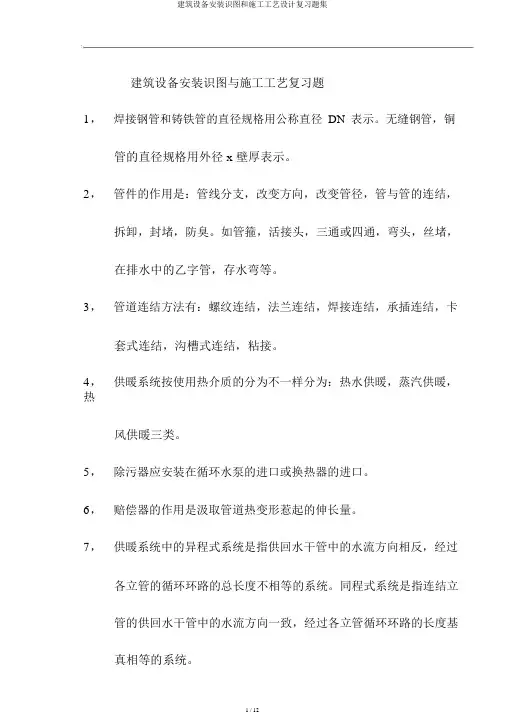

建筑设备安装识图与施工工艺复习题 1，焊接钢管和铸铁管的直径规格用公称直径DN表示。无缝钢管，铜管的直径规格用外径x壁厚表示。 2，管件的作用是：管线分支，改变方向，改变管径，管与管的连接，拆卸，封堵，防臭。如管箍，活接头，三通或四通，弯头，丝堵，在排水中的乙字管，存水弯等。 3，管道连接方法有：螺纹连接，法兰连接，焊接连接，承插连接，卡套式连接，沟槽式连接，粘接。 4，供暖系统按使用热介质的分为不同分为：热水供暖，蒸汽供暖，热风供暖三类。 5，除污器应安装在循环水泵的入口或换热器的入口。 6，补偿器的作用是吸收管道热变形引起的伸长量。 7，供暖系统中的异程式系统是指供回水干管中的水流方向相反，通过各立管的循环环路的总长度不相等的系统。同程式系统是指连接立管的供回水干管中的水流方向一致，通过各立管循环环路的长度基本相等的系统。 8，室内供暖系统的安装程序是：供暖总管—散热设备—供暖立管—供暖支管。 9，供暖系统的排气装置有：集气罐，自动排气阀，手动排气阀。集气罐和自动排气阀安装于管路的最高点，手动排气阀安装于散热 器的上部。 10，室内给水系统分为：生产给水系统，生活给水系统，消防给水系统三类。 11，室内给水系统的给水方式有：直接给水系统；设有水箱的给水系统； 设有水池，水箱，水泵的给水系统；竖向分区给水系统四类。12，消防水泵接合器的作用是：连接消防车和机动泵向建筑物的消防灭火管网输水。 13，排水系统是无压排水或称作重力排水(地下室排水除外)，靠自流排出室外。 14，隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，检验是否渗漏。15，排水系统安装完毕后，按给水系统的三分之一配水点同时开放，检
建筑识图题库及答案ReViSed On NOVember 25, 2020
《建筑识图》题库及答案 一、单项选择题：（共IOO题，每题1分。每题只有一个被选试 符合题意，请将它选出并填入括号内） 1?国标中规定施工图中水平方向定位轴线的编号应是（） A大写拉丁字母B）英文字母O阿拉伯字母D）罗马字母 2附加定位轴线2/4是指（）A S 4号轴线之前附加的第二根定位轴线B）4轴线之后附加的第二根定位轴线C） 2号轴线之后的第 4根定位轴线D）2号轴线之前附加的第4根定位轴线 2.索引符号图中的分子表示的是（） A X详图所在图纸编号B）被索引的详图所在图纸编号C）详图编号D）详图在第几页上 3 .有一图纸呈得某线段长度为5.34Cm l当图纸比例为1 : 30 时，该线段实际长度是（）米。A） B）17.8 C）D） 5.门窗图例中平面图上和剖面图上的开启方向是指（） A朝下，朝左为外开B）朝上，朝右为外开 C）朝下，朝右为外开D）朝上，朝左为外开 6 .房屋施工图中所注的尺寸单位都是以（）为单位。 A）以米为单位B）以毫米为单位 C）除标高及总平面图上以米为单位外，其余一律以毫米为单位 D）除标高以米为单位外，其余一律以毫米为单位 7?图标中规定定位轴线的编号圆圏一般用（） A）8mm B） IOmm C） 6mm D）14mm 8?总平面图中用的风玫瑰图中所画的实线表示（） A）常年所剖主导风风向B）夏季所剖主导风风向 C）一年所剖主导风风向D）春季所剖主导风风向 9?建施中剖面图的剖切符号应标注在（）A）底层平面 图中B）二层平面图中C）顶层平面图中 D）中间层平面图中 10.楼梯平面图中标明的?上?或T的长箭头是以哪为起点（） A）都以室内首层地坪为起点B）都以室外地坪为起点C）都以该层楼地面为起点D）都以该层休息平台为起点 Il?楼梯平面图中上下楼的长箭头端部标注的数字是指（） 八）一个梯段的步级数B）该层至上一层共有的步级数 C）该层至顶层的步级数D）该层至休息平台的步级数 12.与建筑物长度方向一致的増，叫（） A）纵墙B）横墙C）山墙D）内墙 13?施工图中标注的相对标高零点±是指（） A）青岛附近黄海平均海平面B）建筑物室外地坪 C）该建筑物室内首层地面D）建筑物室外平台14.计算室内使用面积的依据是（） A）轴线到轴线间尺寸B）墙外皮到墙外皮 C）墙内皮到墙内皮D）开间乘以进深 15.建筑物的层高是指（） A）相邻上下两层楼面间高差B）相邻两层楼面高差减去楼板厚C）室内地坪减去室外地坪高差D）室外地坪到屋顶的高度 16.定位轴线的位蒼是指（） A）墙的中心线B）墙的对称中心线 C）不一定在墙的中心线上D）墙的偏心线 17.有一窗洞口，洞口的下标高为，上标高为，则洞口高为（）A） B） 1.9（）0 C） D） 18?结施中常用的构件代号DL是表示（） A哋梁B）吊车梁C）大梁D）吊梁 19.楼梯的踏步数与踏面数的关系是（） A）踏步数=踏面数B）踏步数踏面数 C）踏步数+1=踏面数D）踏步数+2=踏面数 20.房间的开间方向的尺寸是指（） A）竖直方向定位轴线间尺寸B）纵向定位轴线间尺寸 C）水平方向定位轴线间尺寸D）房间宽度方向间尺寸 21 ?墙上有一预留槽，标注的尺寸是300×400×120底距地面 1.5m,该槽宽度为（）A）300 B） 400 C） 120 D）1.5ιn 22?楼梯梯段的水平投影长度是以11x250=2750形式表示的，其中11表示的是（）A）踏步数B）步级数C）踏面数D）踏面宽 23.建筑平面图的形成是（） A）水平剖面图B）水平正投影图C）垂直剖面图D）纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X?Y是指（）A）施工坐标B）建筑坐标C）测星坐标D）投影坐标 25.建筑平面图图示转点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（）层A）—层B）二层C）三辰D）四层26?施工图中总平面图常用的比例为（） A）I : 100 B） 1 ： 200 C） 1 ： 500 D）I ： 50 27.若一栋建筑物水平方向定位轴线为φ -（ID l竖直方向定位轴线为 A ?E.朝向是座北朝南，则立面图E?A轴应为（） A）西立面图B）东立面图C）南立面图D）北立面图 28?施工图中的比例表示是指（） A）图线:线型B）实物:图形C）图形：D）图形：线型 29.楼梯详图的图纸包括（）A）平、剖面图、详图 B ） 平、剖面图C）平、立面图、详图D）详图 30?钢筋混凝土构件中的钢筋的保护层是指（） A）钢筋的内皮至构件表面B）钢筋的中心至构件表面 C）钢筋的外皮至构件表面D）钢筋的内皮至构件内皮
建筑识图与构造试题与答案 一、单项选择题 1. 7-9层的住宅属于（） A、低层 B、多层 C、中高层 D 、高层 2．建筑的耐火等级可分为( )级。 A、3 B、4 C、5 D、6 3．砌块的排列应使上下皮错缝，搭接长度一般为砌块长度的（）。 A、1/4； B、1/6； C、1/2 D、1/3 4．相对标高是以建筑的（）高度为零点参照点。 A、基础顶面 B、基础底面 C、室外地面 D、室内首层地面 5．下列不属于楼板层中附加层主要所能起的作用是（） A、保温； B、承重； C、隔声； D、防水 6．在墙体布置中，仅起分隔房间作用且其自身重量还由其他构件来承担的墙称为( )。 A、横墙 B、隔墙 C、纵墙 D、承重墙 7．现浇钢筋混凝土楼板的优点是( )。 Ⅰ、适用于平面不规则的建筑Ⅱ、施工方便、工期短Ⅲ、强度高Ⅳ、刚度大 A、Ⅰ、Ⅱ B、Ⅱ、Ⅲ C、Ⅲ、Ⅳ D、Ⅰ、Ⅳ 8．为保护基础钢筋不受锈蚀，当有垫层时，保护层厚度不应小于（）mm。 A、70 B、40 C、30 D、35 9、下列说法中正确的是（）。 A、刚性防水屋面的女儿墙泛水构造与卷材屋面构造是相同的。 B、刚性防水屋面，女儿墙与防水层之间不应有缝，并加铺附加卷材形成泛水。 C、泛水应有足够的高度，一般不小于250mm。 D、刚性防水层内的钢筋在分格缝处应连通，以保持防水层的整体性。 10、基础埋深不得过小，一般不小于（）。 A. 200mm B. 300mm C. 400mm D. 500mm
11、平屋顶隔热的构造做法中没有（）。 A. 蓄水隔热 B. 洒水隔热 C.反射降温隔热 D.植被隔热 12、下列关于圈梁，说法错误的是（）。 A.一般情况下，圈梁必须封闭。 B. 当遇有门窗洞口时，需增设附加圈梁。 C.过梁可以兼做圈梁。 D. 圈梁可以兼做过梁。 13、为防止建筑物因沉降不均匀而发生不规则破坏，所设置的缝隙为（）。 A、分仓缝 B、沉降缝 C、防震缝 D、伸缩缝 14、建筑按主要承重结构的材料分类，没有（）。 A. 砖混结构 B. 钢筋混凝土结构 C. 框架结构 D. 钢结构 15、以下说法错误的是（）。 A.泛水应有足够的高度，一般不小于250mm B女儿墙与刚性防水层间留分格缝，可有效地防止其开裂 C.泛水应嵌入立墙上的凹槽内并用水泥钉固定 D.刚性防水层内的钢筋在分格缝处不应断开 二、多项选择题。 1、砌筑砂浆的强度等级是由它的抗压强度确定的，可分为（）等级别。 A、 M15 B、 M12 C 、M7.5 D、 M5.0 E、M 2.5 2、柱平法施工图的注写方式有（）。 A. 剖面注写 B.立面注写 C. 平面注写 D.截面注写 E.列表注写 3、基础按构造形式分为（）等。 A.无筋扩展基础 B. 筏板基础 C.钢筋混凝土基础 D.桩基础 E.扩展基础 4、砖砌体的质量要求有（）。 A.横平竖直 B.砂浆饱满 C.内外搭砌 D. 接槎牢固 E. 上下对缝 5、窗按开启方式可分为（）。 A、平开窗 B、推拉窗 C、悬窗 D、立转窗 E、固定窗 6、房屋的基本组成部分有：（） A、地基 B.基础 C、楼梯 D、门窗 E、屋盖 7、构造柱一般设在（）等处。 A.建筑物的四角 B.楼梯间和电梯间的四角 C. 某些较厚墙体的内部 D.某些较长墙体的中部 E. 内外墙交接处

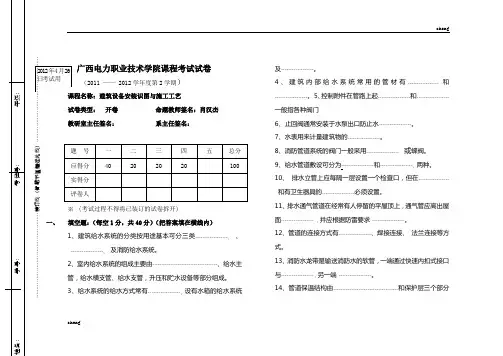

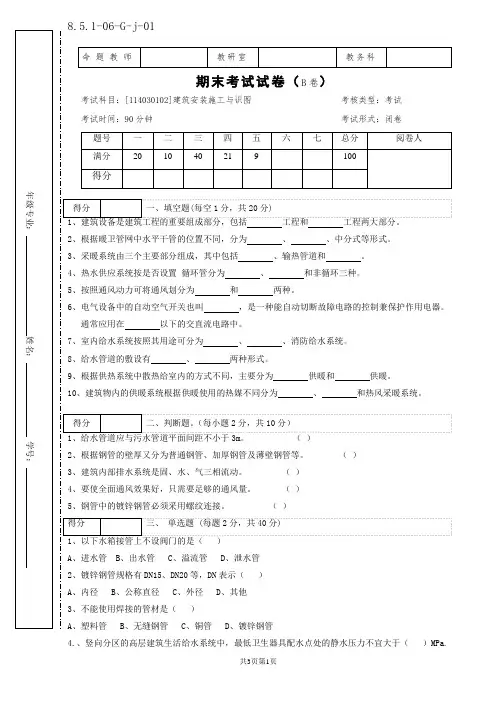

广西电力职业技术学院课程考试试卷 （2011 —— 2012学年度第2学期） 试卷类型： 开卷 命题教师签名：肖汉杰 教研室主任签名： 系主任签名： ※ (考试过程不得将已装订的试卷拆开) 一、 填空题：（每空1分，共40分）（把答案填在横线内） 1、建筑给水系统的分类按用途基本可分三类------------------、 、 ------------------、 及消防给水系统。 2、室内给水系统的组成主要由------------------------------------、给水主管，给水横支管、给水支管，升压和贮水设备等部分组成。 3、给水系统的给水方式常有------------------、设有水箱的给水系统 及------------------。 4、建筑内部给水系统常用的管材有 ----------------- 和 ------------------。 5、控制附件在管路上起------------------和------------------一般指各种阀门 6、止回阀通常安装于水泵出口防止水------------------。 7、水表用来计量建筑物的------------------。 8、消防管道系统的阀门一般采用------------------ 或蝶阀。 9、给水管道敷设可分为------------------和------------------、两种。 10、 排水立管上应每隔一层设置一个检查口，但在----------------- 和有卫生器具的------------------必须设置。 11、排水通气管道在经常有人停留的平屋顶上，通气管应高出屋面------------------ ，并应根据防雷要求 ------------------。 12、管道的连接方式有------------------、焊接连接、 法兰连接等方式。 13、消防水龙带是输送消防水的软管，一端通过快速内扣式接口与------------------，另一端 ------------------。 14、管道保温结构由------------------------------------和保护层三个部分 …………………………………………装订线（答题不得超过此线）…………………………

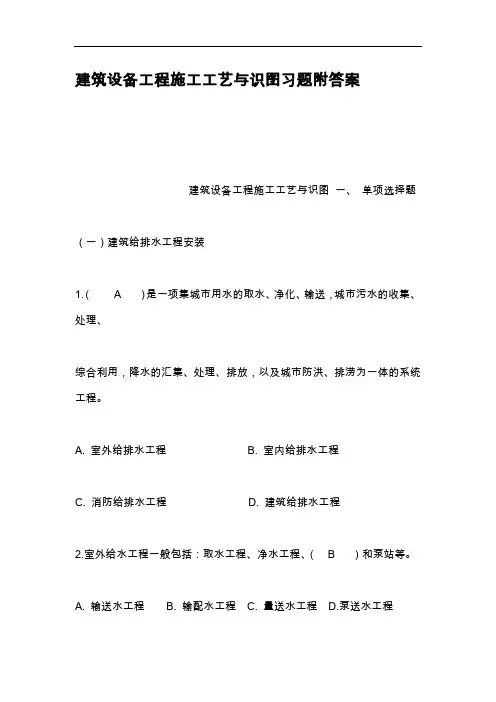

建筑设备工程施工工艺与识图习题附答案 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
