DHG-9075A鼓风干燥箱说明书
1、把需要干燥处理的物品放入干燥箱内，上、下西周应留存一定空间保持工作室内气流畅通，关好箱门。根据干燥物品的潮湿情况，把风门调节旋钮旋到合适位置，一般旋至“Z”处；若比较潮湿，将调节旋钮调节至“三”处（注意：风门的调节范围约60度角）。
2、打开电源及风机开关。此时电源指示灯亮，电机运转，控温仪显示经过“自检”过程后，PV屏应显示工作室内测量温度，SV屏应显示使用中需干燥的设定温度，此时干燥箱即进入工作状态。
3、设定所需温度：按一下SET键，此时PV屏显示“SP”，用↑或者↓改变原“SV"屏显示的温度值，直至达到需要的值为止。设置完毕后，按一下SET键，PV显示“Sг”。若不使用定时功能则按一下SET 键，使PV屏显示测量温度，SV屏显示设定温度即可。
（注意：不使用定时功能，必须使PV屏显示的“ST”为零，即ST=0) 4、定时的设定：若使用定时，则当PV屏显示的"Sг"时，SV屏显示“0”；用加键设定所需时间（分）；设置完毕，按一下SET键，使干燥箱进入工作状态即可。（注意：定时的计时功能是从设定完毕，进入工作状态开始计算，故设定时间一定要考虑把干燥箱加热，恒温、干燥三阶段合并计算，若在干燥过程中改变设定的设置，在设置完毕后，要关电源开关约10S，再重新开机）
5、当第一次开机或使用一段时间或当季节（环境温度）变化时，必须复核工作室内测量温度和实际温度误差即控温精度。
6、干燥结束后，如需继续更换干燥物品，则在开箱门更换前将风机开关关掉，以防干燥物吹掉，更换干燥物品后，关好箱门，再打开风机开关，使干燥箱再次进入干燥过程；如不立刻取出物品，应先旋转风门调节按钮至“Z"处，再把电源开关关掉，以保持箱内干燥；如不再继续干燥物品，则将风门处于"三"处,把电源开关关掉，待工作室冷却至室温后，取出箱内干燥物品，将工作室内擦干。（注意：取出干燥物时，千万注意小心烫伤）
电热恒温干燥箱 使 用 说 明 书
一、用途 本产品适用于大专院校、科研部门及工矿企业实验室进行各种物品的烘焙、干燥、热处理及恒温加热实验用。 三、结构及工作原理 电热恒温鼓风干燥箱外壳由钢板冲压折制、焊接成型，外壳表面采用高强度的静电喷塑涂装处理，漆膜光滑牢固。工作室采用碳钢板或镜面不锈钢板折制而成，工作室与外壳之间填充保温棉。工作室的内部放有试品搁板，用来放置各种试验物品。工作室的背部装有电热元件和离心式的风扇叶轮，由风机将被加热的空气通过后风道在工作室内进行循环，故工作室温度较均匀。门封条采用硅橡胶条密封，箱门上设有可供观察用的视镜，外壳的后背部设有进、排气孔，排气量的大小可以自行调节。电热恒温鼓风干燥箱外壳左侧为电器箱，电器箱的前面板上装有温度控制仪表、电源开关等，电器箱内装有电器元件。
为满足不同用户的需求，该系列干燥箱有三种温控系统可供用户选用：1.经济型系列干燥箱采用电子温度调节仪进行温度的设定与控制，从干燥箱的顶部插入水银温度计进行温度显示，该温控系统属位式控温，性能可靠，使用方便。 2.基本型与不锈钢型系列干燥箱采用智能型数字温度调节仪进行温度的设定、显示与控制。该温度调节仪采用计算机技术对工作室内的温度信号进行采集、处理，可使工作室内的温度自动保持恒温。该温控系统属智能控温，性能可靠、使用方便。 3.不锈钢型系列干燥箱还可选用智能程序温度调节仪进行温度的设定、显示与控制。该温控系统可在多个温度段进行工作温度、恒温温度、升温时间及恒温时间的设定与控制。该温度调节仪采用计算机技术对工作室内的温度信号进行采集、处理，可使工作室内的温度自动保持恒温。该温控系统属智能控温，性能可靠、使用方便。并可根据实验需要进行编程。 智能型温度调节仪均有超温保护功能。在设备工作过程中如果工作室内的温度超过设定温度值时，超温保护电路动作，切断加热回路。 四、设备的安装及使用 1.设备使用前应将电热恒温鼓风干燥箱放在平整的工作台上,先进行外观的检查:设备外观无破损,仪表外观完好,设备绝缘良好,电源插头完好,电源开关按动灵活。每台设备的电源线都接有单相三极插头,其中插头的最上方的电极为接地极,用户使用时必须使用单相三极的电源插座,电源插座的接地极上应有可靠的保护接地、保护接零。电源插座应能提供大于所使用的电热恒温鼓风干燥箱额定功率的电流。 2.经济型系列干燥箱的使用方法： 3.仔细阅读电子温度调节仪的使用说明书进行温度设定。 4.开启电源开关，接通设备电源，将电子温度调节仪的设定旋钮拨到所需温度刻度值上，将标准水银温度计插入箱体顶部的风帽中间孔内用于显示温度。此时加热器开始加热，工作室内的温度开始上升。电子温度调节仪上的绿灯亮表示加热，红灯亮表示停止加热，红绿灯交替亮灭表示进入恒温段。当箱内温度稳定后，标准水银温度计的指示值即为工作室内的温度值。当标准水银温度计的指示值与要求的设定温度值有差异时，可将电子温度调节仪的设定旋钮略做微调使标准水银温度计的指示值满足工艺要求即可。 5.举例：以TED-4001温控仪为例，设定工作温度为150℃，其操作方法如下： 6.打开电源开关→将电子温度调节仪温度设定旋钮定在150℃→电子温度调节仪的绿灯亮，加热器开始加热，工作室温度缓慢上升→到达150℃绿灯灭→红绿灯交替闪亮表示进入恒温段。 7.基本型与不锈钢型系列干燥箱的使用方法： 8.仔细阅读智能型温度调节仪的使用说明书进行温度设定。
电热鼓风干燥箱操作使用说明书 一、电热鼓风干燥箱简介 电热鼓风干燥箱又名烘箱，采用电加热方式进行鼓风循环干燥试验。目前是大多数实验室常用的仪器设备之一，主要用来对产品进行干燥试验。现已广泛应用于化工，医药，铸造，汽车，食品，机械等各个行业。 二、电热鼓风干燥箱分类 1、电热鼓风干燥箱按照工作原理的不同，大致上分类2大类，鼓风干燥箱和真空干燥箱 2、按照内箱的材质可以分为碳钢和不锈钢两种不同材质电热鼓风干燥箱。 三、电热鼓风干燥箱特点 ■电热鼓风干燥箱箱体结构 1、设计完美，箱体采用数控机床加工成型，箱门采用上开式，操作容易。 2、内胆采用SUS304不锈钢板或者碳钢的，具体可以更具客户的要求进行定制，外壳为A3板喷塑处理，更显光洁、美观。
3、电路系统侧采用门式开启，方便维护和检修。 4、箱门闭合松紧能调节，整体成型的硅橡胶门封圈，确保箱内高度。 5、储存、加热、试验和干燥都是在没有氧气或者充满惰情气体环境里进行，所以不会氧化。 ■电热鼓风干燥箱控制执行系统 1、温度控制器采用触摸按键、数显LED显示、PID智能控制仪表 2、Pt100铂电阻测温传感器; ■电热鼓风干燥箱保护系统: 1、整机保护系统由超温保护及报警装置构成。 2、保证了执行元器件及试件的完好。 三、电热鼓风干燥箱工作原理 电热鼓风干燥箱采用电加热方式进行鼓风循环干燥试验，鼓风干燥就是通过循环风机吹出热风，保证箱内温度平衡，真空干燥是采用真空泵将箱内的空气抽出，让箱内大气压低于常压，使产品在一个很干净的状态下做试验。
四、电热鼓风干燥箱操作说明 1、通电前，先检查电热鼓风干燥箱的电气性能，注意是否有断路或漏电现象。 2、准备就绪后，可放入样品，关上箱门，在箱顶排气阀孔中，插入温度计，同时开启排气阀，排气阀空隙约10mm左右。 3、接上电源后，开启2组加热开关，再将控温器旋钮由“0”位按顺时针方向旋至所需温度的对应刻度处，加热指示灯亮，箱内开始升温。 4、当温度升到所需工作温度时，将旋纽按逆时针方向旋回，直至指示灯灭。然后调节微调使指示灯明灭交替，实现恒温。在刚恒定时，由于热惯性影响，温度仍可能继续上升，在约半小时后才能处于稳定状态。如箱体内恒定温度超出或低于所需温度，可将旋钮再稍作调整，直至恒定在选定温度上为止。 5、注意控温器调节旋钮铭牌读数并非实际温度，箱内温度应以温度计实测为准，铭牌刻度仅供恒温定位参考，每次恒定时，应记下旋钮刻线位置，供以后选温时用。 6、温度恒定时，应关闭一组加热元件，以保证恒温的波动度和节约能源。 7、样品放置箱内不宜过挤，以利冷热空气对流不受阻塞，保持箱内温度均匀。

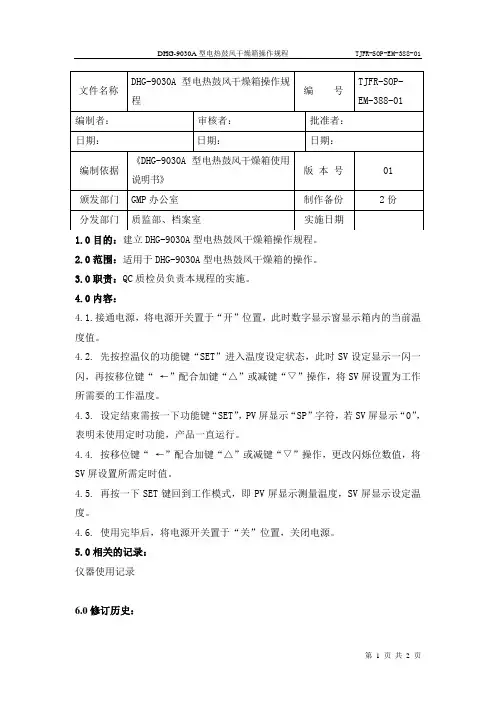

XXXXXXXXXXX仪器设备标准操作规程 1 目的：建立DGG-9123A电热恒温鼓风干燥箱的标准操作。 2 范围：供厂矿、大专院校、生物制药、科研、医疗单位及各类实验室等作物品干燥、烘焙、老化、分析、灭菌之用。 3 责任：化验室操作员。 4 控温仪操作方法： 4.1 控温仪的控制方式及操作步骤： 4.1.1 一般操作： 4.1.1.1 基本控制模式：控温仪设有温度控制及定时功能，最高工作温度可设定到200oC。 4.1.1.2 设定工作温度： 4.1.1.2.1 开机：打开电源开关，自检显示箱内温度。 4.1.1.2.2 设定工作温度：按“SET”键，控温仪显示温度值闪烁。 4.1.1.2.3 升高设定工作温度值：按住“▲”键不放，显示值增大，加至要求数值。 4.1.1.2.4 确认工作温度：按一下“SET”键确认。 4.1.1.2.5 降低设定工作温度值：按住“▼”键不放，显示值降小，减至要求数值放开“▼”键，显示值闪烁。 4.1.1.2.6 确认工作温度：按一下“SET”键确认。 4.1.1.3 注意事项: 4.1.1.3.1 黄灯闪烁表示定时器工作，在这种情况下，就不能改变控温仪的工作状态，如确需改变必须先关闭定时器。定时过程中如需定时，按“▼”键。
DGG-9123A电热恒温鼓风干燥箱的标准操作规程第2 页共2 页 4.1.1.3.2 定时结束，控制器处于待机状态，控温仪显示箱内温度与“OFF”交替显示，此时按“▲”键3秒钟，控制器继续工作！ 4.1.2 编程操作 4.1.2.1 固定控制模式：控温仪可按照固定编制的温度/时间控制表格，确定一个加热工作过程，这个过程包括四个分段方式P1~P4控制方式和一个状态命令，干燥箱每次工作只能选择一个固定编制的控制程序。如要改变原来的程序必须先删除原程序（P.r.E），然后重新编制新的工作程序。若要进入“一般操作模式”一定要删除“编制的固定程序”。 5 使用方法： 5.1 接通电源，选择工作方式。设定结束后，各项数据长期保存。 5.2 干燥箱进入升温状态，加热指示灯亮。当箱内温度接近设定温度时，加热指示灯闪烁，到达设定温度后，控制进入恒温状态。为保证控温精度，控温仪的所有控制参数必须是出厂前的设定值，如发生特殊情况（E-3），控温仪需复位并重新设置原来的参数值。 5.3 干燥结束后，把电源开关拨至“0”处，若马上打开箱门取出物品时小心烫伤。 6 维护保养 6.1 干燥箱外壳必须有效接地，使用完毕后，应将电源关闭，以保证使用安全。 6.2 干燥箱应放置在具有良好通风条件的室内，在其周围不可放置易燃易爆物品。 6.3 干燥箱内物品放置切勿过挤，必须留出空间，以利热空气循环。 6.4 干燥箱无防爆装置，不得放入易燃易爆物品干燥，保证使用安全。 6.5 易耗品如密封圈、热风电机、加热管、拉手等应定期保养，清洁灰尘。 6.6 不宜在高电压、大电流、强磁场、带腐蚀性气体（如含酸、碱、硫物质），以免干扰损坏及发生危险。 6.7 要做好干燥箱的日常维护保养工作，使用、维护应有专职人员进行，保养时必须先切断电源，保证安全。 6.8 箱内外应经常保持清洁，长期不用应罩好塑料防尘罩，放在干燥的室内。
. . . . . 电热恒温鼓风干燥箱（智能型带定时） 聚同电子使用说明书
目录 一、示意图 (2) 二、适用围 (3) 三、技术指标 (3) 四、结构概述 (3) 五、操作步骤 (4) 六、智能型温度控制器使用说明 (4) 七、注意事项 (8) 八、故障处理 (9)
九、装箱单 (10) 一、示意图： 1 2 3 4 5 6
。 。。。。 11 10 1、箱体 2、铭牌 3、控制面板 4、门拉手 5、搁板 6、箱门
7、温度控制器8、电源指示灯9、风门调节旋钮 10、电源开关11、风机开关 感您购买仪器，在您启用鼓风干燥箱前，请仔细阅读使用说明书，相信它能使您的鼓风干燥箱发挥最大的功用。阅读完本说明书后，请将其妥善保管，以便随时查阅。 二、适用围： 供厂矿企业、大专院校、科研及各类实验室等作物品干燥、烘焙、熔腊、灭菌之用。 三、技术指标： 注：带“A”为镜面不锈钢胆，不带“A”为镀锌板。
上表术参数的测试条件：环境温度25℃、相对湿度不大于85%RH、无试样负荷。 测试工具：精度为0.1℃的标准水银温度计(水银头位于工作室几何中心) 四、结构概述： DHG系列台式鼓风干燥箱是系列产品，容积有30、50、70、140、240升五种规格。干燥箱外壳体均采用优质钢板表面烘漆，工作室采用一般镀锌钢板或镜面不锈钢板，工作室配有两层不锈钢丝制成的搁板，中间层充填超细玻璃棉隔热。箱门上采用双层钢化玻璃作为观察窗，能清晰观察到箱物品。工作室与箱门连接处装有耐热硅橡胶密封圈，以保证工作室与箱门之间密封。干燥箱电源开关、电源指示灯、风门调节旋钮、控温仪等操作件均集中于箱体前面的控制面板处，位于箱体的左前侧。箱加热恒温系统主要由装有离心式叶轮的电动机、电加热器、合理的风道结构和温度控制器组成。当接通干燥箱电源，并打开风机开关时，电动机即运转，直接将位于箱后部的电加热器产生的热量通过风道向上排出，经过工作室干燥物品再吸入风机，以此不断循环，从而使工作室温度达到均匀。智能型温度控制器，具有自动风速调节功能，在升温过程中，电动机高速运行，温度接近恒定时，自动调整为低速运行，从而降低由于风速过快所造成的使用问题。用户也可以通过简单的操作，取消此功能。风门调节器能通过开启风门调节旋钮，调节箱进出空气量。 五、操作步骤： 1.把需干燥处理的物品放入干燥箱，关好箱门。 2.根据被干燥物品的潮湿程度将风门调节旋钮调到“MIN”或“MAX”处。 3.打开电源开关，电源指示灯亮，温度控制器有显示。 4.打开风机开关，风机按要求自动运行。
操作规程编号：LX-FS-A84963 电热鼓风干燥箱安全技术操作规程 标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
电热鼓风干燥箱安全技术操作规程 标准范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 第1条、必须经过本工种专业和安全、技术培训，考试合格，取得操作资格证后，方可持证上岗。 第2条、此箱为非防爆干燥箱，切勿将易燃、易挥发物品放入干燥箱内。 第3条、试品搁板的平均负荷为15公斤，放置试品时切勿超载或过密，同时散热板上不能放置试品和其它东西。 第4条、使用前应检查加热器的每根电热丝安装位置，以防电热丝重叠或碰撞发生事故。 第5条、通电前先检查本箱的电气性能，并注
DHG-9070A 型电热鼓风干燥箱 一、安全提示 1、本产品必须可靠接地（切不可以零线或中线接地）。 2、在使用前请确认供电电源的电压、频率与产品要求符合。 3、产品使用独立的电源插座，并确认插头、插座接地良好。 4、不允许产品在运行中不关闭电源开关而任意拔掉或插上电源插头。 5、不允许随意接长或剪短产品电源连线。 6、不得放入易燃、易爆、易挥发及产生腐蚀性的物质进行干燥、烘焙。 7、不得触摸产品在80°C 以上高温工作时的箱门、视察窗及周围表面，以防烫伤。 8、不得将手或物件插入进风口或出风口（槽）。 9、不得擅自进行修理，受本公司委托修理的必须由专业人员进行维修。 三、产品的使用 1、使用前的准备 产品应在下列使用条件中工作： 1.1 环境温度：5℃～40℃； 相对湿度不大于85%； 大气压力：（86～106）KPa； 海拔高度不高于2000 米； 1.2 周围无强烈震动源及强电磁场存在； 1.3 应放置在平稳、水平，无严重粉尘，无阳光直射，无腐蚀性气体存在的室内； 1.4 产品周围保留足够空间间隙，如右上图所示，不易放在火灾报警器下方； 1.5 产品供电电源电压见技术指标（附表一～表三）； 1.6 合理放置，调整隔板位置及数量，放入工作物品，必须保持上下四周有一定空隙（>100mm）, 重量以隔板不被压弯变形为宜。 2、开机通电 ①（PV）显示器（红） 显示测量值 根据仪表状态显示各类提示符。 ②（SV）显示器（绿） 显示设定值 根据仪表状态显示各类参数值 ③指示灯 AT 灯（绿）与ATME 灯公用，灯亮表示未使用定时器，即ST=0；闪烁表示在运行定时或ST=0 状态下自整定 HEAT 加热输出灯（绿），工作输出时亮 ALM 偏差报警系统输出灯（红），工作时亮 （注：本产品无COLD 制冷功能） ④SET 功能键 设定值修改 参数符号的调出及参数修改的确认。 ⑤移位键 ⑥⑦数字加、减键 “↓”用于调整参数数值或进入自整定状态 “↑”用于调整参数数值或观察定时运行时间

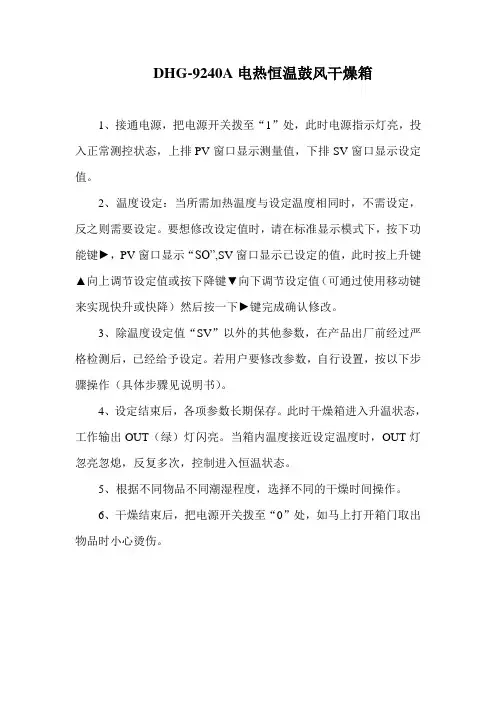

电热恒温鼓风干燥箱使用说明书 二、适用范围 供厂矿企业、大专院校、科研单位及各类实验室等作物品干燥、烘培、熔蜡、灭菌之用。 三、技术指标 台式DHG-9003型 型号9023A 9053A 9123A 9203A 电源电压220V，50HZ 消耗功率530W 800W 1300W 1700W 控制范围50——200℃ 温度波动±1℃ 跟踪报警+10℃ 工作室尺寸 300×280×275 400×355×350 550×355×550 600×550×645 （mm） 四、结构概述 DHG型鼓风干燥箱是系列产品，按外型分为台式和立式二类，由不同的工作室材料，工作室尺寸和控制范围分为不同规格、品种。干燥箱外壳体均采用优质钢板表面烘漆，工作室采用涂有耐高温银粉漆的优质钢板或不锈钢钢板，工作室内设有二层涂有耐高温银粉漆的优质钢板或不锈钢丝制成的搁板，搁板间距可任意调节，中间层充填超细玻璃棉隔热。台式箱门采用双层钢化玻璃门或观察窗，立式箱门中上方设有双层钢化玻璃观察窗，能清晰观察到箱内加热物品。工作室与箱门连接处装有耐高温硅橡胶密封圈，以保证工作室与箱门之间密封。干燥箱带指示灯电源开关、控制仪等操作件均集中与箱体前面下方的控制面板处，台式设置于箱体左前侧，立式设置箱体下前方。 箱内加热恒温系统主要由装有离心式叶轮的烘箱专用低噪声电动机、电加热器、合适的风道结构和控温仪组成。当接通干燥箱电源时，电动机即同时运转，将直接置于箱内底部或背部的电加热器产生的热量通过风道向上或向前排出，经过工作室内干燥物品再吸入风机，如此不断循环使温度达到均匀。 台式和立式大容积鼓风干燥箱风门调节器能通过开启风门调节旋钮，调节箱内进入空气量。 微电脑智能控制仪，采用自整定PID技术，与传统PID控制相比具有控温迅速，响应快，超调小，精度高的特点，设定温度和箱内温度同时均有数字显示，具有上限跟踪报警和带数字定时器功能，定时可长达9999分钟。使用轻触按键设定参数，操作方便。 五、只能控温仪的面板功能及操作流程
D H G A电热鼓风干燥箱 操作规程 集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]

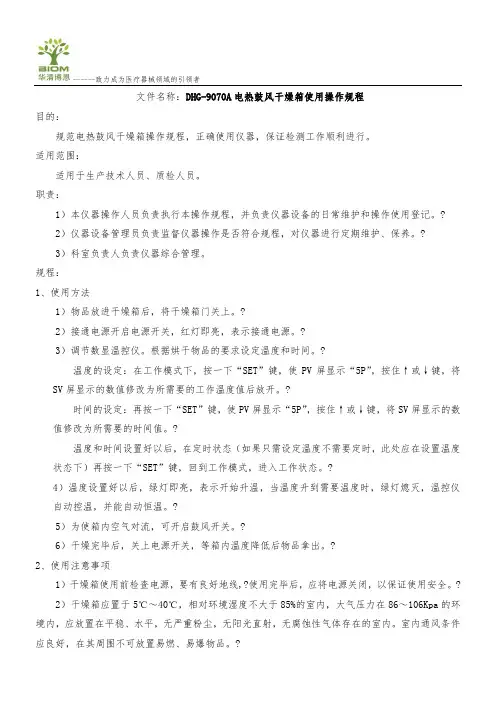

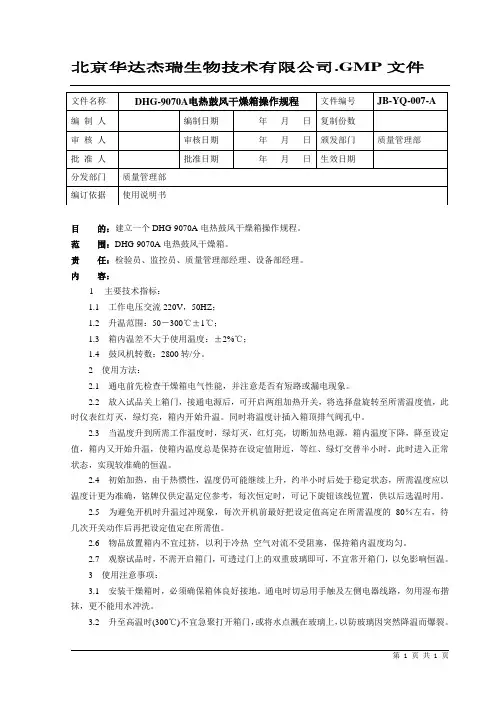

文件名称： DHG-9070A电热鼓风干燥箱使用操作规程 目的： 规范电热鼓风干燥箱操作规程，正确使用仪器，保证检测工作顺利进行。 适用范围： 适用于生产技术人员、质检人员。 职责： 1）本仪器操作人员负责执行本操作规程，并负责仪器设备的日常维护和操作使用登记。? 2）仪器设备管理员负责监督仪器操作是否符合规程，对仪器进行定期维护、保养。? 3）科室负责人负责仪器综合管理。 规程： 1、使用方法 1）物品放进干燥箱后，将干燥箱门关上。? 2）接通电源开启电源开关，红灯即亮，表示接通电源。? 3）调节数显温控仪。根据烘干物品的要求设定温度和时间。?
温度的设定：在工作模式下，按一下“SET”键，使PV屏显示“5P”，按住↑或↓键，将SV屏显示的数值修改为所需要的工作温度值后放开。? 时间的设定：再按一下“SET”键，使PV屏显示“5P”，按住↑或↓键，将SV屏显示的数值修改为所需要的时间值。? 温度和时间设置好以后，在定时状态（如果只需设定温度不需要定时，此处应在设置温度状态下）再按一下“SET”键，回到工作模式，进入工作状态。? 4）温度设置好以后，绿灯即亮，表示开始升温，当温度升到需要温度时，绿灯熄灭，温控仪自动控温，并能自动恒温。? 5）为使箱内空气对流，可开启鼓风开关。? 6）干燥完毕后，关上电源开关，等箱内温度降低后物品拿出。? 2、使用注意事项 1）干燥箱使用前检查电源，要有良好地线,?使用完毕后，应将电源关闭，以保证使用安全。? 2）干燥箱应置于5℃～40℃，相对环境湿度不大于85%的室内，大气压力在86～106Kpa的环境内，应放置在平稳、水平，无严重粉尘，无阳光直射，无腐蚀性气体存在的室内。室内通风条件应良好，在其周围不可放置易燃、易爆物品。?
鼓风干燥箱 使 用 说 明 书
一、用途 电热鼓风干燥箱适用于大专院校、科研部门及工矿企业实验室进行各种物品的烘焙、干燥、热处理及恒温加热实验用。 二、主要技术参数 型号 额定功率 （KW） 工作室尺寸(mm) 深×宽×高 外形尺寸(mm) 深×宽×高 容积 （L） 重量 （Kg） DH-101-0 0.8 350×350×350 510×640×530 42 DH-101-0S DH-101-0BS DH-101-1 1.1 350×450×450 510×740×630 70 DH-101-1S DH-101-1BS DH-101-2 1.6 450×550×550 610×840×730 136 DH-101-2S DH-101-2BS DH-101-3S 3.0 500×600×750 660×1000×1170 225 DH-101-3BS 其它使用条件：额定电压:220V±10%、50Hz；环境温度:5-40℃；湿度:＜80%； 无易燃易爆及导电性粉尘。 温度控制范围:室温+10℃-220℃；温度波动度≤±1℃；温度均匀度:≤±2.5%； 升温时间:≤90min。 产品型号无后缀字母为经济型系列干燥箱，其配置为:碳钢板工作室+电子温度调节仪+水 银温度计； 产品型号后缀字母S为基本型系列干燥箱，其配置为:碳钢板工作室+智能温度调节仪；产品型号后缀字母BS为不锈钢型系列干燥箱，其配置为:不锈钢板工作室+智能温度调节仪。 以上各种规格型号的干燥箱均可选用智能程序温度调节仪。 三、电热鼓风干燥箱结构及工作原理 电热鼓风干燥箱外壳由钢板冲压折制、焊接成型，外壳表面采用高强度的静电喷塑涂装处理，漆膜光滑牢固。工作室采用碳钢板或镜面不锈钢板折制而成，工作室与外壳之间填充保温棉。工作室的内部放有试品搁板，用来放置各种试验物品。工作室的背部装有电热元件和离心式的风扇叶轮，由风机将被加热的空气通过后风道在工作室内进行循环，故工作室温度较均匀。门封条采用硅橡胶条密封，箱门上设有可供观察用的视镜，外壳的后背部设有进、排气孔，排气量的大小可以自行调节。电热恒温鼓风干燥箱外壳左侧为电器箱，电器箱的前面板上装有温度控制仪表、电源开关等，电器箱内装有电器元件。
JC101-2A型数显鼓风干燥箱标准操作规程 1 目的 建立JC101-2A型数显鼓风干燥箱标准操作规程 2 范围 适用于JC101-2A型数显鼓风干燥箱的使用与维护 3 职责 3.1 起草：QC 审核：QA 批准人：质量负责人。 3.2 QC实施本规程。 3.3 QA监督本规程的实施。 4 内容 4.1 基本结构和工作原理 4.1.1 电热鼓风干燥箱外壳由钢板冲压折制、焊接成型。工作室采用碳钢板或镜面不锈钢板折制而成，内部放有试品搁板，用来放置各种试验物品。工作室的背部装有电热元件和离心式的风扇叶轮，由风机将被加热的空气通过后风道在工作室内进行循环，故工作室温度较均匀。门封条采用硅橡胶条密封。箱门上设有可供观察用的视镜。外壳的后背部设有进、排气孔，排气量的大小可以自行调节。 4.1.2 主要技术参数 工作温度范围：50℃～300℃
温度波动度：±1℃ 温度均匀度：±3.5% 搁板承重：15kg/片 4.2 操作 4.2.1 把需干燥处理的物品放入干燥箱内，关好箱门同时旋开排气阀。 4.2.2 接通电源，打开电源开关，此时电源指示灯亮，控温仪器上有数字显示。 4.2.3 打开加热开关，使干燥箱加速升温。 4.2.4 温度设定 4.2.4.1 当所需加热温度与设定温度相同时不需重新设定，反之则需重新设定。 4.2.4.2 初始温度读数是该时刻的干燥箱的温度，再通过“+”、“-”功能键来减少或增加温度；即进入需要的温度测定状态，温度设定结束，显示器的数值为当前干燥箱的温度。此时加温指示灯亮，干燥箱升温中，显示器的数值为当前干燥箱的温度。 4.2.5 打开鼓风开关，使干燥箱内受热均匀。 4.2.6 设定结束后，各项数据长期保存。此时干燥箱进入升温状态，加温指示灯亮。当箱内温度接近设定温度时，恒温指示灯亮、加温指示灯熄，反复多次，控制进入恒温状态。 4.2.7 另，当箱内温度接近设定温度时，关闭加热开关，以省电，减缓升温速度，便于控温。
鼓风干燥箱热风循环烘箱的结构图及工作原理 集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-
1、结构及原理 目前，国内常见的烘箱大部分为。热风循环烘箱的结构及工作原理如图1所示。 图1DHG-9140A型热风循环烘箱结构简图 图1中风机吹出的风经上风道（12）、调节板（3）换热器（4）受热后，热风通过左导流板孔（5）进入箱体内并对烘盘（15）内的物料进行加热。物料挥发的水分被热风带出，经右导流板（14）进入右循环风道（13）并再次吸入风机，进入循环状态。当循环热风的含湿达到一定量时，程序指令调节板旋转90°，打开排湿口（1），含湿空气被排出。新风从新风口（2）进入左风道予以补充。间断一定时间后，调节板复位，热风继续循环并继续对物料进行热交换。 2、热风循环式烘箱存在的问题 由于其结构特点，热风循环烘箱存在不少的问题，主要有： ●烘箱内部循环热风的过滤、净化问题； ●箱体内部位的温差较大，造成物料干燥不均匀，影响产品质量； ●烘箱内部无法完好清洗问题； ●热风循环烘箱的干燥效率较低、能耗较大； ●劳动强度较大。 3、热风循环烘箱的空气净化问题 热风循环的干燥物料除了块状、条状的物料外，绝大部分是颗粒和粉状物，在热风循环过程中难免会有少量的微粒或粉体被热风携带进入循环风道内，而这些风道内所装的过滤装置经一段时间的使用后，过滤器也会失效，而由于设备结构的原因，过滤器更换比较困难，风道内壁也难以进行清洗；在换批或换品种时极易造成交叉污染。因此总体上说，目前的热风循环烘箱不能完全符合GMP的要求。
3、热风循环烘箱内部的温差问题 根据图1所示，由于换热器靠近左侧物料，且加热后的热风进入箱体，如果温度传感器放置的位置不恰当，则传感器无法准确表示热风温度。另外，如果导流板角度调节不好，由于热空气的快速上升，致使热风从箱体左侧进入向右侧上方流动，这样，就造成箱内左上方区域温度较高，而右下方区域温度偏低。尽管热风在不断地循环，但一般说来，箱体内的温差会有8~12℃之大。在实际操作时，根据经验，会在干燥一定时间后将左右、上下烘盘进行交换，使不同位置的物料获取近似相同的热量交换。
DHG--9140A型电热恒温鼓风干燥箱使用说明 一、使用方法 1.使用环境要求: a)温度：5～40℃ b)相对湿度：≤85％RH c)电源电压：AC220V±10％50Hz d)周围无强烈震动及腐蚀性气体影响 2.抽真空调试: a)将箱门关上并将门拉手旋紧到位，关闭放气阀(使橡皮塞上的孔与放气阀上的孔扭偏90°),开启真空阀(由逆时针旋转90°)，第一次使用可能真空阀开关较紧，可用力旋转。 b)用随机配件真空连接管(内径:Φ16mm壁厚:10mm)将真空干燥箱抽气管(外径:Φ16mm)和真空泵(2XZ-2型，进气口外径Φ16mm)连接牢固(6090及6210型已连接好)。接通真空泵电源，开始抽气，当真空表指示值达到-0.1Mpa时，先关闭真空阀后关闭真空泵电源，以防止真空泵机油倒流到工作室内，(6090及6210型无真空阀，可直接关闭面板上真空泵电源)此时箱内处于真空状态。 3.真空箱调试: 在真空度调试完毕后,可作如下操作: a)打开真空箱电源,此时电源指示灯应亮(6090及6210型应再分别打开控温仪开关)控温仪通电自检,PV屏显示工作室内测量温度,SV屏显示出厂时设定的温度。控温仪上AT及HEAT 等灯应亮,表示仪表进入加温的工作状态。 b)修改设定温度 1.按一下控温仪的功能键(SET);PV屏显示SP字符后,可用键头按钮进行设定温度的修改(6090与6210型对2及3个仪表应分别设定修改，以下类同)。 2.修改完毕后，再按一下SET键,PV屏显示ST字符，设定定时时间。 如不使用定时功能,则仍然让其ST=0 3.再按一下SET键,使PV屏显示工作室温度,SV屏显示新的设定温度。仪表AT及HEAT 灯亮,此时仪表重新进入加温的工作状态。 c)当工作室内温度接近设定温度时,HEAT灯忽亮忽暗,表示加热进入PID调节阶段,仪表有时测量温度超过设定温度，有时低于设定温度属正常现象。当测量温度接近或等于设定温度后,再待1~2h后工作室进入恒温状态，物品进入干燥阶段。 d)所需温度较低时，可采用二次设定方式，如所需工作温度70℃，第一次先设定60℃，等温度过冲开始回落后，再第二次设定70℃，这样可降低甚至杜绝温度过冲现象，尽快进入恒温状态。 e)当物品干燥完毕后,关上电源,如果加速降温,则打开放 气阀使真空度为0,待5分钟左右再打开箱门。 4.若工作室内干燥物的湿度较大，产生的水气会影响真空泵的性能，建议在干燥箱和真空泵之间，串入一个“干燥/过滤器”。按需配一个外形尺寸为Φ120×300mm，接口外径Φ16的干燥器。 5.若在干燥物品的过程中，需要加入氮气等惰性气体，应在合同中注明，增配一个进气阀。 （注意：1.若真空泵正常且符合技术要求,不能抽真空,则打开箱门使用产品附件中的板手将箱体上的门扣向里拧一圈收短,重新关门。2.此真空干燥箱不能作为电热干燥箱使用,因工作室不在真空状态,测量温度与工作室内实际温度误差极大） 二、注意事项：
电热鼓风干燥箱操作规程 一、使用方法 1、使用前控温检查：第一次开机或使用一段时间或当季节(环境湿度)变化时．必须复核下工作室内测量温度和实际温度之间的误差，即控温精度。 2、样品放置：把需干燥处理的物品放入干燥箱内，上下四周应留存一定空间，保持工作室内气流畅通，关闭箱门。 3、开机：打开电源及风机开关。此时电源指示灯亮，电机运转．控温仪显示经过"自检”过程后，PV屏应显示工作室内测量温度．SV屏应显示使用中需干燥的设定温度，此时干燥箱即进入工作状态。 4、设定温度、时间：点击“设定”键，进入温度设定状态，显示窗上排显示提示符SU，再按↑、↓键修改所需要的设定值；再点击“设定”键进入到恒温时间设定状态，显示窗上排显示STl，可通过↑、↓键修改所需要的设定值（单位：分钟）；再点击“设定”键退出此设定状态，修改的数值自动保存。时间到OUT灯熄灭，ST设定为0是没有定时功能。 5、关机：干燥结束后．如需更换干燥物品，则在开箱门更换前先将风机开关关掉，以防干燥物被吹落掉；更换完干燥物品后(注意：取出干燥物时，千万注意小心烫伤)，关好箱门，再打开风机开关，使干燥箱再次进入干燥过程；如不再继续干燥物品，把电源开关关掉，待箱内冷却至室温后，取出箱内干燥物品．将工作室擦干。 二、注意事项 1、干燥箱外壳必须良好、有效接地，以保证安全。 2、干燥箱内不得放入易腐、易燃、易爆物品干燥。 3、当干燥箱工作室温度接近设定温度时，加热指示灯忽亮忽暗，反复多次，属正常现象。一般情况下，在测定温度达到控制温度后30分钟左右，工作室内温度进入恒温状态。 4、干燥箱在工作时，必须将风机开关打开，使其运转，否则箱内温度和测量温度误差很大，还会因此项操作引起电机或传感器烧坏。 5、箱内应经常保持清洁，长期不用应套好塑料防尘罩，放置在干燥的环境室内。 标牌大小：600*500
- - - 电热恒温鼓风干燥箱 （智能型带定时） 使 用 说 明 书 杭州聚同电子有限公司
目录 一、示意图 (2) 二、适用范围 (3) 三、技术指标 (3) 四、结构概述 (3) 五、操作步骤 (4) 六、智能型温度控制器使用说明 (4) 七、注意事项 (8) 八、故障处理 (9)
九、装箱单 (10) 一、示意图： 1 2 3 4 5 6
。 。 。 。 。 11 10 1、箱体 2、铭牌 3、控制面板 4、门拉手 5、搁板 6、箱门
7、温度控制器8、电源指示灯9、风门调节旋钮 10、电源开关11、风机开关 感谢您购买仪器，在您启用鼓风干燥箱前，请仔细阅读使用说明书，相信它能使您的鼓风干燥箱发挥最大的功用。阅读完本说明书后，请将其妥善保管，以便随时查阅。 二、适用范围： 供厂矿企业、大专院校、科研及各类实验室等作物品干燥、烘焙、熔腊、灭菌之用。 三、技术指标： 注：带“A”为镜面不锈钢内胆，不带“A”为镀锌板。
上表中技术参数的测试条件：环境温度25℃、相对湿度不大于85%RH、无试样负荷。 测试工具：精度为0.1℃的标准水银温度计(水银头位于工作室内几何中心) 四、结构概述： DHG系列台式鼓风干燥箱是系列产品，容积有30、50、70、140、240升五种规格。干燥箱外壳体均采用优质钢板表面烘漆，工作室采用一般镀锌钢板或镜面不锈钢板，工作室内配有两层不锈钢丝制成的搁板，中间层充填超细玻璃棉隔热。箱门上采用双层钢化玻璃作为观察窗，能清晰观察到箱内物品。工作室与箱门连接处装有耐热硅橡胶密封圈，以保证工作室与箱门之间密封。干燥箱电源开关、电源指示灯、风门调节旋钮、控温仪等操作件均集中于箱体前面的控制面板处，位于箱体的左前侧。箱内加热恒温系统主要由装有离心式叶轮的电动机、电加热器、合理的风道结构和温度控制器组成。当接通干燥箱电源，并打开风机开关时，电动机即运转，直接将位于箱内后部的电加热器产生的热量通过风道向上排出，经过工作室内干燥物品再吸入风机，以此不断循环，从而使工作室内温度达到均匀。智能型温度控制器，具有自动风速调节功能，在升温过程中，电动机高速运行，温度接近恒定时，自动调整为低速运行，从而降低由于风速过快所造成的使用问题。用户也可以通过简单的操作，取消此功能。风门调节器能通过开启风门调节旋钮，调节箱内进出空气量。 五、操作步骤： 1.把需干燥处理的物品放入干燥箱内，关好箱门。 2.根据被干燥物品的潮湿程度将风门调节旋钮调到“MIN”或“MAX”处。 3.打开电源开关，电源指示灯亮，温度控制器有显示。 4.打开风机开关，风机按要求自动运行。 5.设定温度控制器，设备即按设定的要求自动运行。 6.干燥结束后，关闭电源开关，取出物品。
1 目的 制定电热鼓风干燥箱使用标准操作规程，使操作达到规范化、标准化，确保数据的准确性。 2 范围 本规程适用于电热鼓风干燥箱的操作。 3 责任 质量部及电热鼓风干燥箱使用人员对本规程的实施负责。 4内容 4.1 开机准备 4.1.1 检查电气绝缘性能，并注意线路有无短路，断路及漏电现象，无误后接通电源； 4.1.2 在箱顶排气阀中插入温度计，同时旋开排气阀。 4.2 操作步骤 4.2.1打开仪器电源开关，将控温仪设定所需温度后，开启恒温加热开关，此时控温仪表绿灯亮、红灯灭； 4.2.2 同时打开鼓风开关，保证箱内温度保持均匀 4.2.3温度升至设定值时，自动断电停止加热并保持恒温，此时红灯亮、绿灯灭； 4.2.4 红绿灯交替半小时，观察温度计指示值是否与仪表显示温度相符，相符时表示干燥箱进入正常工作状态，可进行干燥； 4.2.5干燥过程中，观察试品情况时不需开启箱门，通过双重耐高温玻璃即可观察。4.2.6 恒温完毕，关闭开关，断开电源。
4.3注意事项 4.3.1 本箱为非防爆干燥箱，对带有挥发性物品切勿放入，以免发生爆炸。 4.3.2试样的放置切勿过密与超载，同时散热板上不能放置试样和其它东西，以免影响热空气对流。 4.3.3 如遇温度计上读数超出或低于所需温度，可将温控仪设定值稍做调整以达到正确程度为止，用此方法可消除仪表测量偏差。 4.3.4 工作时，箱门不宜经常打开，以免影响恒温场。 4.3.5使用之前必须先打开箱顶排气阀。 5相关文件和记录 无 6变更历史 7附录 《pH计校准记录》（文件编码：FSR-GMP-SOP-QC-012-01-00）
鼓风干燥箱结构原理及使用方法与故障排除 一、DHG系列电热鼓风干燥箱结构功能及特点 1、DHG系列电热鼓风干燥箱由箱体、控温系统、电加热鼓风系统组成。 2、箱体由优质钢板冲制而成，表面喷塑处理，内胆用优质涂锌板或镜面不锈钢板（用户可以选择）组成，采用充实超细玻璃棉作隔热层，箱体采用大面积双层钢化玻璃观察窗。 3、控温系统主要器件是控温仪，它是一个又单片机及外围电路组成的、双排LED四位显示的微电脑智能控制器，用PID调节方式控制加热系统，采用Pt100铂电阻为感温元件。控温仪还具有定时控制、控温误差修正、偏差报警保护等功能。 4、电加热鼓风系统由电阻丝加热管、风机、风道组成。利用风
机的运转，强迫工作室内冷热空气的交换循环，提高工作室内温度场的均匀性。 5、产品具有控温精度高、过冲小、波动度小及偏差超温报警保护等优点，另可根据用户的需要选增加一个独立的超温报警保护系统，更可提高产品的安全性能。 二、DHG系列电热鼓风干燥箱使用条件 1、环境温度：5℃～40℃，相对湿度不大于85%； 2、周围无强烈震动源及强电磁场存在； 3、应放置在平稳、水平，无严重粉尘，无阳光直射，无腐蚀性气体存在的室内； 4、产品周围应留有足够空间间隙，不宜放在火灾报警器的正下方； 5、产品供电电源电压见相关的技术指标； 6、合理放置，调整隔板位置及数量，放入工作室物品，必须保持上下四周一定空隙，重量以隔板不被压弯变形为宜。 三、DHG系列电热鼓风干燥箱使用方法 1、把需干燥处理的物品放入干燥箱内，上、下四周应留存一定空间，保持工作室内气流畅通，关好箱门。根据干燥物品的潮湿情况，把风门调节旋钮旋到合适位置。
1.目的： 规范GZX-9070MBE型电热鼓风干燥箱的使用。 2.范围： 适用于GZX-9070MBE型电热鼓风干燥箱使用。 3.职责： QC操作人员对本规程的实施负责，部门负责人监督实施。 4.规程 4.1安装要求 4.1.1、请将干燥箱放置在具有良好通风条件和无强烈震动的室内； 4.1.2、请将干燥箱水平放置，干燥箱的背面至少距离放置墙面10cm以上的距离，保 证干燥箱足够的散热以延长产品的使用寿命； 4.1.3、干燥箱周围不可放置易燃，易爆物品； 4.1.4、设备电源应保证足够容量，而且应有可靠接地端，保证安全使用 4.2使用方法 4.2.1将所需干燥或实验的物品放置内胆搁架上，关上箱门。 4.2.2请确认设备的电源已接至220V的供电插座上，面板上的电源指示灯亮起；将左侧电 源开关键“0/I”按至“I”处，此时电源开关指示灯亮起，表明已有电源送至设备。 4.2.3功能设置 1)在默认状态下，您可以通过设定“SET”键，“△”键，“▽”键，来设定您实验工 作时所需的温度和定时时间等功能，具体操作如下： 2)温度的设定：在默认状态下，按SET键进入主控设定状态，PV显示窗出现SU字 样，按“△”或“▽”键，在SV显示窗的显示值调整到您需要设定的温度值，再按SET键使设备进入正常工作状态。 3)温度、时间切换显示：非设定状态下，点击“▽”键，可以进行温度、时间切换。 4)定时设定：非设定状态下，按“▽”键，上下显示窗出现时间界面，“TIME“时间 指示灯亮，再按一下“SET“键，PV显示窗的显示TJV，再按“△”或“▽”键设定好定时时间，再按一下“SET”即可。 5)定时功能：时间设置为“0”时，表示没有定时功能，控制器持续运行；当设定不为 “0”时，等测量温度达到设定温度后，定时功能开始启动。定时结束，仪器停止加热，锋鸣器锋鸣响30秒以示提醒，长按“△”键四秒钟，程序重新开始运行。 4.2.4干燥结束后，请关闭电源开关，等物品冷却到一定温度后，再打开箱门取出物品，请 注意物品的温度，小心烫伤。 4.3清洁、维护与保养
DHG-9075A鼓风干燥箱说明书 1、把需要干燥处理的物品放入干燥箱内，上、下西周应留存一定空间保持工作室内气流畅通，关好箱门。根据干燥物品的潮湿情况，把风门调节旋钮旋到合适位置，一般旋至“Z”处；若比较潮湿，将调节旋钮调节至“三”处（注意：风门的调节范围约60度角）。 2、打开电源及风机开关。此时电源指示灯亮，电机运转，控温仪显示经过“自检”过程后，PV屏应显示工作室内测量温度，SV屏应显示使用中需干燥的设定温度，此时干燥箱即进入工作状态。 3、设定所需温度：按一下SET键，此时PV屏显示“SP”，用↑或者↓改变原“SV"屏显示的温度值，直至达到需要的值为止。设置完毕后，按一下SET键，PV显示“Sг”。若不使用定时功能则按一下SET 键，使PV屏显示测量温度，SV屏显示设定温度即可。 （注意：不使用定时功能，必须使PV屏显示的“ST”为零，即ST=0) 4、定时的设定：若使用定时，则当PV屏显示的"Sг"时，SV屏显示“0”；用加键设定所需时间（分）；设置完毕，按一下SET键，使干燥箱进入工作状态即可。（注意：定时的计时功能是从设定完毕，进入工作状态开始计算，故设定时间一定要考虑把干燥箱加热，恒温、干燥三阶段合并计算，若在干燥过程中改变设定的设置，在设置完毕后，要关电源开关约10S，再重新开机） 5、当第一次开机或使用一段时间或当季节（环境温度）变化时，必须复核工作室内测量温度和实际温度误差即控温精度。
6、干燥结束后，如需继续更换干燥物品，则在开箱门更换前将风机开关关掉，以防干燥物吹掉，更换干燥物品后，关好箱门，再打开风机开关，使干燥箱再次进入干燥过程；如不立刻取出物品，应先旋转风门调节按钮至“Z"处，再把电源开关关掉，以保持箱内干燥；如不再继续干燥物品，则将风门处于"三"处,把电源开关关掉，待工作室冷却至室温后，取出箱内干燥物品，将工作室内擦干。（注意：取出干燥物时，千万注意小心烫伤）
电热鼓风干燥箱 温度校正操作说明 —九鼎集团中心化验室 生产厂家：天津市泰斯特仪器有限公司 仪器型号：101-2AB型、202-2AB型 数字温度控制器型号：DFD-700 校正原因：PV显示温度与实测温度相差大 方法： 1.清除干燥箱内杂物，放置能正常使用且量程合适的温度计。关闭箱门，开启电源，设定好所需温度。待温度计读数和显示器PV读数稳定即可读数。实际温度减去PV读数即为修正温度。（见下图） 2.长按温度控制器上的功能键“SET”5秒，进入界面PV显示提示符为“SHP”（报警）、SV显示值为“9”（出厂值为“2”）。（见下图）
功能键 3.短按功能键“SET”，直至PV显示的提示符为“SC”（修正传感器），SV显示值为“8”（出厂值为“0”）。（见下图） 4.通过“▽”“△”键修改SV显示值。如果修正温度为负值，则在原SV 显示值上减去修正温度绝对值；如果修正温度为正值，则在原SV显示值上加上修正温度。 5.长按功能键“SET”5秒，保存设定值。界面恢复设定值和测量值显示窗口。（见下图）
▽ 6.待温度稳定后，观察PV显示温度和实测温度，两者相同则校正完成。若有误差，则按前面步骤重新校正。 备注： 1.空箱校正完毕后，要将待烘物品置满烘箱，待温度稳定后重新读数，确定实际温度与PV读数一致时方能正常使用仪器； 2.干燥箱要定期检查并修正温度； 3.用同样的温度计（半小时读一次数）分别放在烘箱的正八面体的八个顶点(离侧壁3-6cm)，再加上中间两隔层两个点。共十个点的读数偏差标准是1度(最大不得超过2度，取温度计读数时用手套，速度尽量控制在2秒之内）。
