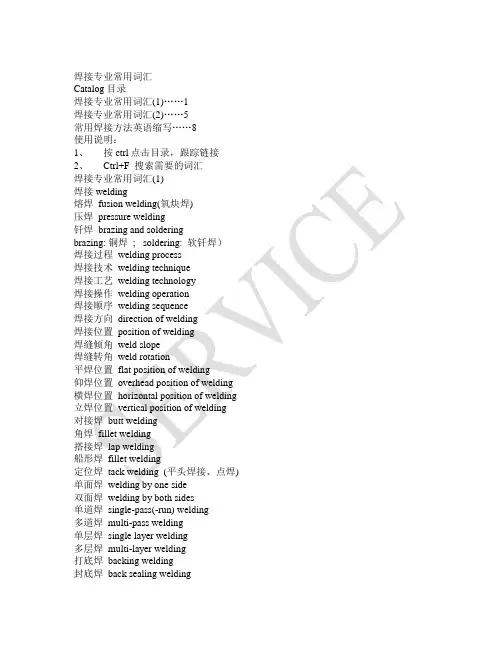

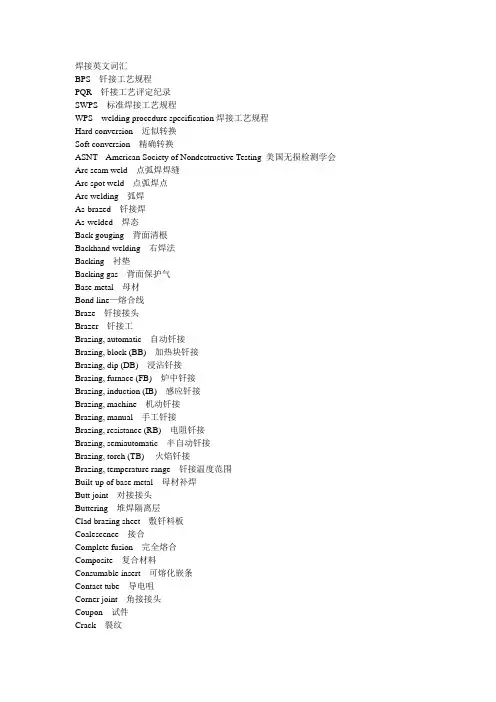

常用熔焊方法和钎焊
Fusion Welding and Brazing Welding
一、焊条电弧焊
?电弧(Electric Arc)燃烧,加热
熔化母材(Base Metal)和焊
条(Covered Electrod)
?熔滴(Droplet)的产生和过渡
?熔池(Fused Bath)的形成、停
留和结晶
?药皮(Coating)燃烧、熔化,成
为熔渣(Slag),保护熔池。
?熔池和熔渣凝固,形成焊缝和
渣壳。
1. 焊接电弧
?焊接电弧的产生
?焊接电弧的结构
?阴极区Negative Polarity
Zone:电子供应区。电
弧热的36%
?阳极区Anode Region:受
电子轰击区域。电弧热
的43%
?弧柱区Arc Colume:电弧
热的21%左右。
2.焊条及其选择
?电阻焊 ?摩擦焊 ?钎焊 ?电渣焊 ?真空电子束焊接 ?激光焊接电阻焊是利用电流通过焊件及其接触处所产生的电阻热 将焊件局部加热到塑性或熔化状态 然后在压力下形成焊接接头的焊接方法。 电阻焊在焊接过程中产生的热量 可用焦耳 楞次定律计算 Q=I2Rt 式中 Q——电阻焊时所产生的电阻热 J I——焊接电流 A R——工件的总电阻 包括工件本身的电阻和工件间的接触电阻 Ω t——通电时间 s。 由于工件的总电阻很小 为使工件在极短时间内(0.01 s到几秒)迅速加热 必须采用很大的焊接电流(几千到几万安培)。电阻焊特点优点 生产率高、焊接变形小、劳动条件好、不需另加焊接材料、操作简便、易实现机械化等。缺点 其设备较一般熔焊复杂、耗电量大、适用的接头形式与可焊工件厚度(或断面尺寸)受到限制。分类电阻焊分为点焊、缝焊和对焊三种形式。 一、点焊点焊是利用柱状电极加压通电 在搭接工件接触面之间 焊成一个个焊点的焊接方法 如图4-24所示。点焊时 先加压使两个工件紧密 接触 然后接通电流。由于两工件接 触处电阻较大 电流流过所产生的电 阻热使该处温度迅速升高 局部金属 可达熔点温度 被熔化形成液态熔核。 断电后 继续保持压力或加大压 力 使熔核在压力下凝固结晶 形成 组织致密的焊点。而电极与工件间的 接触处 所产生的热量因被导热性好 的铜(或铜合金)电极及冷却水传走 因此温升有限 不会出现焊合现象。焊完一个点后 电极将移至另一点进行焊接。当焊接下一个点时 有一部分电流会流经已焊好的焊点 称为分流现象。 分流将使焊接处电流减小 影响焊接质量。因此两个相邻 焊点之间应有一定距离。工件厚度越大 焊件导电性越好 则 分流现象越严重 故点距应加大。不同材料及不同厚度工件上焊点间最小距离如表4—7所示。影响点焊质量的主要因素有 焊接电流、通电时间、电极压力及工件表面清理情况等。 根据焊接时间的长短和电流大小 常把点焊焊接规范分为 硬规范和软规范。 硬规范 硬规范是指在较短时间内通以大电流的规范。 它的生产率高 焊件变形小 电极磨损慢 但要求设备功 率大 规范应控制精确。适合焊接导热性能较好的金属。软规范 软规范是指在较长时间内通以较小电流的规范。它的生产率低 但可选用功率小的设备焊接较厚的工件。适合焊接有淬硬倾向的金属。电极压力的选择 点焊电极压力应保证工件紧密接触顺利通电 同时依靠压力消除熔核凝固时可能产生的缩孔和缩松。工件厚度越大 材料高温强度越大(如耐热钢) 电极压力也应越大。但压力过大时 将使焊件电阻减小 从电极散失的 热量将增加 也使电极在工件表面的压坑加深。 因此电极压力应选择合适。焊件的表面状态对焊接质量影响 如焊件表面存在氧
熔焊方法及设备 绪论 1、焊接定义及焊接方法分类 焊接:焊接是通过加热或加压,或两者并用,并且用或不用填充材料,使工件达到结合的一种加工方法。 焊接方法分为熔焊、钎焊、和压焊三大类 熔焊:熔焊是在不施加压力的情况下,将待焊处的母材加热溶化以形成焊缝的焊接方法。焊接时母材熔化而不施加压力是其基本特征。 压焊:压焊是焊接过程中必须对焊件施加压力(加热或不加热)才能完成焊接的方法。焊接施加压力是其基本特征。 钎焊:钎焊是焊接事采用比母材熔点低的钎料,将焊件和钎料加热到高于钎料熔点但是低于母材熔点的温度,利用液态钎料润湿母材,填充接头间隙,并与母材相互扩散而实现连接的方法。其特征是焊接时母材不发生溶化,仅钎料发生溶化。 熔焊方法的物理本质:在不施加外力的情况下,利用外加热源使木材被连接处发生熔化,使液相与液相之间、液相与固相之间的原子或分子紧密地接触和充分扩散,使原子间距达 到r A,并通过冷却凝固将这种冶金结合保持下来的焊接方法。 熔焊方法的特点:焊接时木材局部在不承受外加压力的情况下被加热熔化;焊接时须采取更为有效的隔离空气的措施;两种被焊材料之间必须具有必要的冶金相容性;焊接时焊接接头经历了更为复杂的冶金过程。 第一章焊接电弧 1、焊接电弧 焊接电弧是由焊接电源供给能量,在具体一定电压的两极之间或电极与母材之间气体介质中产生的一种强烈而持久的放电现象,从其物理本质来看,它是一种在具有一定电压的两电极之间的气体介质中所产生的电流最大、电压最低、温度最高、发光最强的自持放电现象。 激励:激励是当中性气体分子或原子收到外加能量的作用不足以使电子完全脱离气体分子或原子时,而使电子从较低的能量级转移到较高的能级的现象。 2、焊接电弧中气体电离的种类 热电离——气体粒子受热的作用而产生的电离称为热电离。其实质是气体粒子由于受热而产生高速运动和相互之间激烈碰撞而产生的一种电离。 场致电离——当气体中有电场作用时,气体中的带电粒子被加速,电能被转换为带电粒子的动能,当其动能增加到一定程度时,能与中性粒子产生非弹性碰撞,使之电离,这种电离称为场致电离。 光电离——中性粒子接受光辐射的作用而产生的电离现象称为光电离。不是所有的光辐射都可以引发电离,气体都存在一个能产生光电离的临界波长,气体的电离电压不同,其临界波长也不同,只有当接受的光辐射波长小于临界波长时,中性气体粒子才可能被直接电离。 3、焊接电弧中气体的发射有几种 热发射——金属表面承受热作用而产生电子发射的现象称为热发射。 场致发射——当阴极表面空间有强电场存在时,金属电极内的电子在电场静电库仑力的作用下,从电极表面飞出的现象称为场致发射。
基础工业的常用焊接方法 文章是一篇叙实性的文字,作者是焊接专业本科,后来却从焊接工艺工程师逐步走向了生产管理岗位,自从1998年来到上海这个飞速发展的大城市,我先后经历了好几家单位,除了第一家单位是国家统分的国营船厂之外,其它公司均为行业较知名的外资企业。作者在学习和工作的同时,更多的看到了如何应用先进技术和不断自我升级到世界最新工艺和管理水平的管理模式。在我的工作中,见到了多种的常用的基础工业的焊接方法和应用。以下就我的一些实际工作经历进行一个粗略的介绍。 标签:弧焊;CO2气保焊;螺柱焊SW 作者以切身工作经历来给基础工业中的焊接应用做一个快速扫描。先来讲述船厂。在这个领域我国焊接方面的专业人才非常之多,像上海八大船厂,船舶设计研究院,船级社等单位,汇集了设计,工艺,检验等各种焊接相关人才。作者曾经工作的是一家坐落在江苏省扬州市的国营船厂,主要的产品是集装箱船的分段制造,以双层底,舷侧为主。所采用的主要焊接方法是: a.埋弧自动焊SAW。主要应用在内甲板的平板拼焊上。它需要用直径3.2mm 的J422焊条打底焊接,再埋弧自动焊一次和盖面一次,焊接是当时要使用一种HJ431的焊剂,焊丝是一种H08Mn2SiA的4mm焊丝材料。当时我们还买了一种陶瓷衬垫贴在焊缝的反面,保证了反面的成型效果。总的来说,这在当时是一种高效率的焊接方法。相对来说,它的焊接热变形还是有点大的,焊完之后必须要做火工矫正,由于分段是立体的,矫正需要分几次进行,并且每次要做分段水平测量。除去16mm以上的较厚钢板,这种焊接方法正在被后文中要提到等离子焊所替代。 b.普通手工电弧焊SMAW。这个太常见了,直流焊机,酸性碱性焊条,多年变化不大除了焊接的体积比以前要小了很多,这里就不做介绍了。 c.重力铁粉焊条立焊。当时由于立焊运条效率低下,船厂的工艺部门引进了这种焊接方式,它可以自上而下的焊接,由于自身含铁量高,带有一定的重力下堆敷效果。后来就再没见过这种焊接方法。 d.CO2气保焊GMAW(MIG)。90年代焊接技校生从进船厂实习开始,就是从事梁体,工字钢的焊接。当时算是比较先进的焊接工艺了,正在大面积推广和取代手工电弧焊。 第二讲集装箱厂。集装箱的制造见证了我国外贸的突飞猛进,很有代表意义。作者所工作的这家集装箱公司在中集(CIMC)发达以前曾是世界上最大的集装箱制造商,有着经多年设计和完善的焊接流水线。它的主要产品包括20’/40’普箱,高箱,45’,48’,53’特种箱,及开顶,侧开门,框架箱等多种结构特种箱,也制作集装箱底盘。它的焊接方法有:
2.焊接熔池通常受哪些力作用,各力对焊缝成形的影响。 熔池金属的重力:水平位置焊接时,熔池金属的重力有助于熔池的稳定性。空间位置焊接时,熔池金属的重力可能破坏熔池的稳定性,使焊缝成形变坏。 表面张力:表面张力将阻止熔池金属在电弧力或熔池金属重力的作用下的流动,同时对熔池金属在熔池界面上的接触角(即润湿性)的大小也有直接影响。所以,表面张力既影响熔池的轮廓形状,也影响熔池金属在坡口里的堆敷情况,即熔池表面形状。 焊接电弧力:斑点压力会使熔池形成涡流现象,使熔深加大;电弧静压力作用于熔池液体表面,是熔池形成下凹的形态;等离子流力比较明显时,也对焊缝成形产生大影响。 熔滴冲击力:富氩气体保护熔化极电弧焊射流过渡时,焊丝前段熔化金属以比较小的熔滴及很高的速度沿焊丝轴向冲向熔池,对熔池形成较大的冲击力,因此也容易形成指状熔深。 7.熔滴在电弧中收哪些力作用? 重力:平焊时,重力促使熔滴脱离焊丝;立焊和仰焊时,重力阻碍熔滴从焊丝末端脱离。 表面张力:是焊丝端头保持熔滴的主要作用力,径向力使熔滴在焊丝末端产生缩颈,轴向力则使熔滴保持在焊丝末端,阻碍熔滴过渡。 电弧力:1)电磁收缩力:在熔滴端部与弧柱间导电的弧根面积的大小将决定该外电磁力方向,如果弧根直径小于熔滴直径,此外电磁合力向上,阻碍熔滴过渡,反之,若弧根面积笼罩整个熔滴,此处电磁合力向下,促使熔滴过渡。 2)等离子流力:有助于熔滴过渡。 3)斑点压力:阻碍熔滴过渡。 爆破力:易造成飞溅。 电弧气体气力:利于熔滴过渡。 8.焊缝在成型时的缺陷通常有哪几种?对应的措施。主要有未熔合、未焊透、烧穿、塌陷、咬边、焊瘤、气孔、加渣、表面波纹不均匀,余高不均匀、熔宽不均匀、缩处有弧坑、蛇形焊缝、火口裂纹、收缩处有弧坑。 为防止产生未熔合和未焊透,应选择合适的焊接参数及焊接热输入量,设计合适的焊接坡口形式及装配间隙,确保焊丝对准焊缝中心进行正确的施焊过程;为防止烧穿和塌陷,要特别注意焊接电流不要过大,焊接速度不要过小等;为防止咬边,高速焊时,要适当的调节焊速,保证焊缝两边金属熔化,横焊位置焊接或角焊缝焊接时,焊接电流不宜过大,电压不宜过高,焊枪角度要合适;为防止焊瘤,焊接时应该选用合适的焊接电流及焊接速度,采用合适的焊条角度及焊接位置;因此,对于其他焊缝成形缺陷的防止措施,依上所述,严格控制焊接工艺参数及焊接工艺。 12.脉冲MIG焊工艺特点:①扩大了焊接电流的调节范围②有效控制熔滴过渡及熔池尺寸,有利于全位置焊接③可有效地控制热输入,改善接头性能④脉冲电弧具有加强熔池搅拌的作用,可以改善熔池冶金性能,有利于消除气孔。 9.埋弧焊的工艺参数,及各对焊缝的影响? 埋弧焊的焊接参数主要有:焊接电流、电弧电压、焊接速度、焊丝直径和伸出长度等。 ①焊接电流 一般焊接条件下,焊缝熔深与焊接电流成正比。随着焊接电流的增加,熔深和焊缝余高都有显著增加,而焊缝的宽度变化不大。同时,焊丝的熔化量也相应增加,这就使焊缝的余高增加。随着焊接电流的减小,熔深和余高都减小。 ②电弧电压 电弧电压的增加,焊接宽度明显增加,而熔深和焊缝余高则有所下降。但是电弧电压太大时,不仅使熔深变小,产生未焊透,而且会导致焊缝成形差、脱渣困难,甚至产生咬边等缺陷。所以在增加电弧电压的同时,还应适当增加焊接电流。 ③焊接速度 当其他焊接参数不变而焊接速度增加时,焊接热输入量相应减小,从而使焊缝的熔深也减小。焊接速度太大会造成未焊透等缺陷。为保证焊接质量必须保证一定的焊接热输入量,即为了提高生产率而提高焊接速度的同时,应相应提高焊接电流和电弧电压。 ④焊丝直径与伸出长度 当其他焊接参数不变而焊丝直径增加时,弧柱直径随之增加,即电流密度减小,会造成焊缝宽度增加,熔深减小。反之,则熔深增加及焊缝宽度减小。 当其他焊接参数不变而焊丝长度增加时,电阻也随之增大,伸出部分焊丝所受到的预热作用增加,焊丝熔化速度加快,结果使熔深变浅,焊缝余高增加,因此须控制焊丝伸出长度,不宜过长。 ⑤焊丝倾角 焊丝的倾斜方向分为前倾和后倾。倾角的方向和大小不同,电弧对熔池的力和热作用也不同,从而影响焊缝成形。当焊丝后倾一定角度时,由于电弧指向焊接方向,使熔池前面的焊件受到了预热作用,电弧对熔池的液态金属排出作用减弱,而导致焊缝宽而熔深变浅。反之,焊缝宽度较小而熔深较大,但易使焊缝边缘产生未熔合和咬边,并且使焊缝成形变差。 ⑥其他 a.坡口形状 b.根部间隙 c.焊件厚度和焊件散热条件。1.能量密度:采用某种热源来加热工件时,单位 有效面积上的热功率称为能量密度。 2.热阴极:当使用熔点和沸点很高的材料(如C、 W等)做阴极时,阴极可以被加热到很高的温 度,电弧的阴极区的电子可以主要依靠阴极热 发射来提供,这种电极被称为热阴极型电极。 3.冷阴极:当使用钢、铜、铝等材料做阴极时, 其熔点和沸点较低,阴极温度不可能很高,热 发射不可能提供足够的电子,这种电极被称为 冷阴极型电极。 3.焊条电弧有那几部分组成?各部分有何特点? 焊接电弧是由阴极区,阳极区和弧柱区三部分组 成 特点:①阴极区:阴极附近的区域很狭窄,电压降 U K比较大,电场强度很大,电弧燃烧时,会出现阴 极斑点。 ②阳极区:阳极附近的区域比阴极区稍宽,电压降 U A比阴极区低,电场强度比阴极区小得多。通常可 见阳极斑点。 ③弧柱区:阴极区与阳极区之间的区域,它的长度很 长,电弧压降U C比前两者均小,电场强度也比较小, 在弧柱长度方向上,带电粒子分布均匀,电压降U C 与电弧长度成正比,在其径向方向上,中心的带电粒 子密度大,而周围小。 4.简述焊接电弧的产热机构。 焊接电弧是具有很强能量的导电体,其能量来 自于焊接电源。单位时间焊接电源向阴极区、弧柱区 和阳极区提供的总热量P可表示为 P=P K+P C+P A=IU K+IU C+IU A①阴极区的产热: P k=I(U K-U W-U T).②阳极区的产热:P A=I(U K+U W+U T). ③弧柱区的产热:P c=IU C. 10.常用电弧焊设备的组成及工艺 2)TIG焊设备:手工TIG焊设备:焊接电源、程序 控制系统、引弧装置、稳弧装置(交流焊接设备用)、 焊枪、供气系统和供水系统等部分。TIG焊焊接电源 交流电源和直流电源。直流电源分为直流正接和直流 反接。在生产中,焊接铝、镁及其合金时一般都采用 交流电。这是因为在工件为阴极的半周里有去除工件 表面氧化膜的作用,在钨极为阴极的半周里钨极可以 得到冷却,并能发射足够的电子以利于电弧稳定。高 频高压式引弧和稳弧装置、高压脉冲式引弧和稳弧装 置应用最多。焊枪的作用:夹持钨极、传导焊接电流 和输送并喷出保护气体。焊枪需满足的要求:①喷出 的保护气体具有良好的流动状态和一定的挺度,以获 得可靠的保护;②枪体有良好的气密性和水密性(用 水冷时),传导电流的零件有良好的导电性;③枪体 能被充分冷却,以保证持久地工作;④喷嘴和钨极之 间有良好绝缘,以免喷嘴和工件不慎接触而发生电 路、打弧;⑤质量轻、结构紧凑,可达到性好,装拆 维修方便。焊枪分为气冷式和水冷式两种。实用的喷 嘴材料有陶瓷、纯铜和石英三种。一般钨极氩弧焊时, 供气系统由气源(高压气瓶)、气体减压阀、气体流量 计、电磁气阀和软管组成。水冷系统重要用来冷却焊 接电缆、焊枪和钨棒。TIG焊焊接过程涉及送气、引 弧、电源输出、焊丝送进以及焊车行走等。自动TIG 焊设备:比手工TIG焊设备多了焊枪移动装置。如 果需要填充焊丝,则包括一个送丝机构,通常将焊枪 和送丝机构共同安装在一台可行走的小车上。 3)MIG焊(熔化极氩弧焊)设备:弧焊电源、送丝 系统、焊枪、行走台车(自动焊)、供气系统、水冷 系统、控制系统等部分组成。熔化极氩弧焊通常采用 直流弧焊电源,电源分为变压器抽头二极管整流式、 晶闸管可控整流式、逆变式等几种。送丝系统:推丝 式、拉丝式、推拉丝式。熔化极氩弧焊焊枪按其应用 方式分为半自动焊枪(手工操作)和自动焊枪(安装 在行走台车上)。纯惰性气体供气系统由气源(高压 气瓶)、气压减压阀、气体流量计、电磁气阀、和送 气软管等组成。水冷式焊枪的水冷系统由水箱、水泵、 水管、水流开关等组成,由水泵打压循环系统流动, 实现冷却水的循环应用。MIG焊设备的控制系统包 括焊接过程程序控制电路、送丝驱动电路等。其中焊 接过程程序控制可以采用两步控制方式或四部控制 方式。 5)等离子弧焊接设备:焊接电源、控制系统、焊枪、 气路系统、水路系统、送丝系统、机械旋转系统、行 走系统以及装夹系统。等离子弧的静特性曲线呈略上 升状,因此等离子弧焊接电源应具有下降或垂降的外 特性。在穿透型焊接时,要求等离子弧焊接电流在气 焊阶段随等离子气体流量一起递增,在收弧阶段两者 同步衰减。等离子弧焊接使用两路气体:等离子气和 保护气。气体从气瓶→减压器→电磁气阀→流量计→ 焊枪所经过的回路构成气路。水冷作用:带走钨极和 喷嘴上的热量。冷却水路为水泵→水冷导线→焊枪下 枪体→喷嘴→焊枪上枪体→水冷导线→水流开关→ 水箱。等离子弧自动焊接纵缝或环缝时,焊枪或焊件 作直线或旋转运动。当焊件间隙大、要求有余高或进 行坡口焊接,要向熔池自动送进焊丝,其驱动电机多 为直流电动机。等离子弧焊机的控制系统包括引弧电 路、程序控制电路、水和气体控制电路、送丝和行走、 或转动控制与调节电路等。 4)CO2气体保护焊设备:CO2半自动焊设备:焊接 电源、控制系统、送丝系统、焊枪和气路系统。CO2 自动焊设备是在半自动焊设备的基础上增加了焊接 行走机构。CO2焊一般采用直流反接。因直流反接 时,使用各种焊接电流值都能获得比较稳定的电弧, 熔滴过渡平稳、飞溅小、焊缝成形好。CO2焊设备 的控制系统应具备以下功能:(1)空载时,可手动调 节下列参数:焊接电流、电弧电压、焊接速度、保护 气体流量以及焊丝的送进与回轴等(2)焊接时,实 现程序自动控制,即:①提前送气、之后停气;②自 动送进焊丝进行引弧和焊接;③焊接结束后,先停丝 后断电。送丝系统分为半自动焊送丝系统和自动焊送 丝系统两类。CO2焊焊枪分为半自动焊枪和自动焊 枪,半自动CO2焊推丝式焊枪有鹅颈式和手枪式, 拉丝式焊枪均为手枪式,因CO2焊多采用细丝焊, 故焊枪多采用空冷式。CO2焊供气系统由CO2气瓶、 预热器、干燥器、减压器、气体流量计和电磁气阀等 组成,与MIG焊不同在于气路中接入预热器和干燥 器。预热器作用:为了防止CO2气体中的水分在钢 瓶出口处及减压表中结冰,使气路堵塞。干燥器作用: 吸收CO2气体中的水分和杂质,以避免焊缝出现气 孔。 11.埋弧焊工作原理:焊接时,颗粒状焊剂由焊剂漏 斗经软化管均匀地堆敷到焊件的待焊处,焊丝由焊丝 盘经送丝机构和导电嘴送入焊接区,电弧在焊剂下面 的焊丝与母材之间燃烧。电弧热使焊丝、焊剂及母材 局部熔化和部分蒸发。金属蒸气、焊剂蒸气、和冶金 过程中析出的气体在电弧的周围形成一个空腔,熔化 的焊剂在空腔的上部形成一层熔渣膜。这层熔渣膜如 同一个屏障,使电弧、液体金属与空气隔离,而且能 将弧光遮蔽在空腔中。在空腔的下部,母材局部熔化 形成熔池;空腔的上部,焊丝熔化形成焊滴,并以渣 壁过渡的形式向熔池中过渡,只有少数熔滴采取自由 过渡。随着电弧的向前移动,电弧力将液态金属推向 后方并逐渐冷却凝固成焊缝,熔渣则凝固成渣壳覆盖 在焊缝表面。在焊接的过程中,焊剂不仅起着保护焊 接金属的作用,而且起着冶金处理的作用,即通过冶 金反应清除有害的杂质和过渡有益的合金元素。 埋弧焊的应用范围:由于埋弧焊具有生产效率高、 焊缝质量好、熔深大、机械化程度高等特点,其应用 范围很广,至今仍是锅炉、压力容器、船舶、桥梁、 起重机械、工程机械、冶金机械、海洋机构、核电设 备等制造的主要焊接手段,特别是对于中厚板、长焊 缝的焊接具有明显的优越性。可焊接的钢种有,碳素 结构钢、低合金结构钢、不锈钢、耐热钢、以及复合 钢等。此外,用埋弧焊堆焊耐热、耐腐蚀合金,或焊 接镍基合金、铜基合金等也能获得很好的效果。 钨极氩弧焊(TIG焊)工作原理:钨极被夹持在电 极夹上,从TIG焊焊枪的喷嘴中伸出一定长度。在 伸出的钨极端部与焊件之间产生电弧,对焊件进行加 热。同时,惰性气体进入腔体,从钨极的周围通过喷 嘴喷向焊接区,以保护钨极、电弧及熔池。使其免受 大气的侵害。当焊接薄板时,一般不需要填充焊丝, 可以利用焊件被焊部位自身熔化形成焊缝。当焊接厚 板和开有坡口的焊件时,可以从电弧的前方把填充金 属以手动或自动的方式,按一定的速度向电弧中送 进。填充金属熔化后进入熔池,与母材熔化金属一起 冷却凝固形成焊缝。钨的熔点高达3653K,与其他金 属相比,具有难熔化。可长时间在高温状态下工作的 性质。TIG焊利用钨的这一性质,在圆棒状的钨极与 母材间产生电弧进行焊接。电弧燃烧过程中,钨极是 不熔化的,故易于维持恒定的电弧长度,保持焊接电 流不变,使焊接过程稳定。惰性气体具有不与其他物 质发生化学反应和不熔于金属的性质。利用这一性 质,TIG焊使用惰性气体完全覆盖电弧和熔化金属, 使电弧不受周围空气的影响和避免熔化金属与周围 的氧、氮等发生反应,从而起到保护的作用。 应用范围:TIG焊的应用很广泛,它可以用于几乎所 有金属和合金的焊接。适用于各种长度焊缝的焊接, 既可以焊薄板,也可焊焊接厚件,可使用于各种位置 焊接。 13.通常减少CO2焊时产生的气孔有哪些方法:①增 强气体的保护效果②选用含有固氮元素(如Ti和Al) 的焊丝③提高CO2气体纯度④采用直流反接,可减 少氢气孔⑤在焊缝金属中添加Si元素,即熔池中含 有足够的脱氧剂。 14.CO2保护焊时为何有较高的抗锈低氢能力? 因为锈是含结晶水的氧化铁,即FeO.H2O。在电弧 热作用下,该结晶水将分解,发生如下的反应:H2O ≒2H+O 由于氢量增加,将增加形成氢气孔的可能性。可是, 在CO2焊的电弧气氛中的二氧化碳和氧的含量很 高,它们将发生如下反应:CO2+2H≒CO+H2O CO2+H≒CO+OH O+2H≒H2O O+H≒OH 这时,反应都向右进行,其生成物是在液体金属中溶 解度很小的水蒸汽和羟基,从而减弱了氢的有害作 用。所以,一般认为CO2焊具有较强的抗潮和抗锈 能力

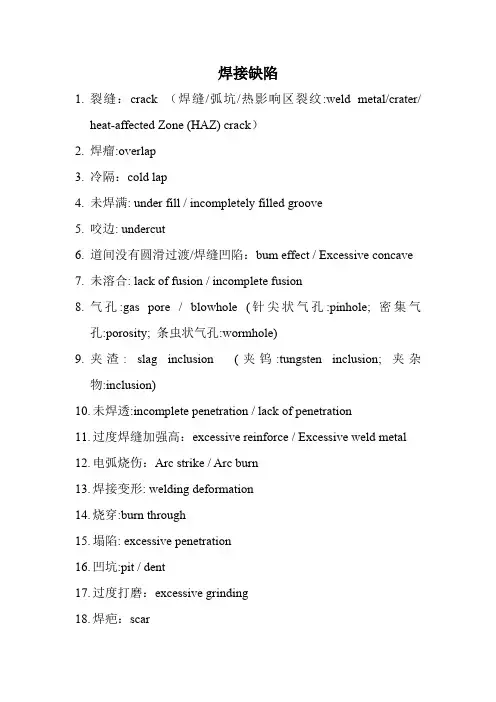

常见的焊接缺陷及处理办法 一、外部缺陷 一)、焊缝成型差 1、现象 焊缝波纹粗劣,焊缝不均匀、不整齐,焊缝与母材不圆滑过渡,焊接接头差,焊缝高低不平。 2、原因分析 焊缝成型差的原因有:焊件坡口角度不当或装配间隙不均匀;焊口清理不干净;焊接电流过大或过小;焊接中运条(枪)速度过快或过慢;焊条(枪)摆动幅度过大或过小;焊条(枪)施焊角度选择不当等。 3、防治措施 ⑴焊件的坡口角度和装配间隙必须符合图纸设计或所执行标准的要求。 ⑵焊件坡口打磨清理干净,无锈、无垢、无脂等污物杂质,露出金属光泽。 ⑶加强焊接联系,提高焊接操作水平,熟悉焊接施工环境。 ⑷根据不同的焊接位置、焊接方法、不同的对口间隙等,按照焊接工艺卡和操作技能要求,选择合理的焊接电流参数、施焊速度和焊条(枪)的角度。 4、治理措施 ⑴加强焊后自检和专检,发现问题及时处理; ⑵对于焊缝成型差的焊缝,进行打磨、补焊; ⑶达不到验收标准要求,成型太差的焊缝实行割口或换件重焊; ⑷加强焊接验收标准的学习,严格按照标准施工。 二)、焊缝余高不合格 1、现象 管道焊口和板对接焊缝余高大于 3 ㎜;局部出现负余高;余高差过大;角焊缝高度不够或 焊角尺寸过大,余高差过大。 2、原因分析 焊接电流选择不当;运条(枪)速度不均匀,过快或过慢;焊条(枪)摆动幅度不均匀;焊条(枪)施焊角度选择不当等。 3、防治措施 ⑴根据不同焊接位置、焊接方法,选择合理的焊接电流参数; ⑵增强焊工责任心,焊接速度适合所选的焊接电流,运条(枪)速度均匀,避免忽快忽慢; ⑶焊条(枪)摆动幅度不一致,摆动速度合理、均匀; ⑷注意保持正确的焊条(枪)角度。 4、治理措施 ⑴加强焊工操作技能培训,提高焊缝盖面水平; ⑵对焊缝进行必要的打磨和补焊; ⑶加强焊后检查,发现问题及时处理; ⑷技术员的交底中,对焊角角度要求做详细说明。 三)、焊缝宽窄差不合格 1、现象 焊缝边缘不匀直,焊缝宽窄差大于 3 ㎜。 2、原因分析 焊条(枪)摆动幅度不一致,部分地方幅度过大,部分地方摆动过小;焊条(枪)角度不合适;焊接位置困难,妨碍焊接人员视线。
常用焊接方法——焊接工艺 我公司是生产自动焊接设备的大型厂家。作为公司员工,就更应该了解常用焊接方法及焊接工艺。结合设备调试,这里将常用的埋弧焊、气体保护焊、钨极氩弧焊作为简要的讲述,以供有关人员参考。 一、埋弧焊 电弧在焊剂层下燃烧进行焊接的方法称为埋弧焊。主要优点:劳动条件好,节省焊接材料和电能,焊缝质量好,生产效率高等。但不适合薄板焊接。(当焊接电流小于100A时,电弧稳定性差,目前板厚小于1mm的薄板还无法采用埋弧焊)只限于水平或倾斜度不大的位置施焊。 埋弧焊是高效焊接常用方法之一。主要用于:焊接各种钢板结构。焊接碳素结构钢、低合金结构钢、不锈钢、耐热钢和复合材料以及堆焊耐磨、耐蚀合金等。 焊接工艺参数对焊接质量影响较大的有:焊接电流、电弧电压、焊接速度、焊丝直径与伸出长度、焊丝倾角、装配间隙与坡口大小等。此外焊剂层厚度及粒度对焊接质量也有影响。下面分别讲述它们对焊接质量的影响: 1.焊接电流: 焊接电流是决定熔深的主要因素。在一定范围内,焊接电流增加,焊缝的熔深和余高都增加。而焊缝的宽度增加不大。增大焊接电流能提高生产率,但在一定的焊接速度下,焊接电流过大会使热影响区过大,并产生焊瘤及焊件被烧穿等缺陷。若焊接电流过小,测熔深不足,
熔合不好、未焊透和夹渣,并使焊缝成形变坏。 2.电弧电压: 电弧电压是决定熔宽的主要因素。电弧电压增加时,弧长增加,熔深减小,焊缝宽度变宽,余高减小,电弧电压过大,溶剂熔化量增加,电弧不稳,严重时会产生咬边和气孔等。 3.焊接速度: 焊接速度增加,母材熔合比较小。焊接速度过高时,会产生咬边,未焊透,电弧偏吹和气孔等缺陷,焊缝余高大而窄成形不好。 4.焊丝直径与伸出长度: 当焊接电流不变时,减小焊丝直径,电流密度增加,熔深增大,成形系数减小。焊丝伸出长度增加时,熔深速度和余高都增加。 5.焊丝倾角: 焊丝前倾,焊缝成形系数增加,熔深变浅,焊缝宽度增加。焊丝后倾,熔深与余高增,。熔宽明显减小,焊缝成形不变。 6.装配间隙与坡口: 在其他工艺参数不变的条件下,装配间隙与坡口角度增大时,熔合比与余高减小,熔深增大,焊缝厚度基本保持不变。 7、焊机层厚度与粒度: 焊剂层太薄时,容易露弧,电弧保护不好,容易产生气孔或裂纹。焊剂层太厚,焊缝变窄,成形不好。 一般情况下,焊剂粒度对焊缝成形影响不大,但采用小直径焊丝焊薄板时,焊剂粒度对焊缝成形就有影响。若焊剂颗粒太大,电弧不
名词解释 1 焊缝成型系数:熔焊时,在单道焊缝横截面上,焊缝熔宽(B)与焊缝熔深(H)的比值。 2 热阴极型电极:当使用熔点和沸点很高的材料如C,W等做阴极时,阴极可以被加热到很高温度,电弧的阴极区的电子主要依靠阴极热发射来提供,这种电极被称为热阴极型电极。 3 冷阴极型电极:当使用熔点和沸点较低的材料如钢,铜,铝等做阴极时,阴极温度不能被加热到很高,热发射不能提供足够的电子,这种电极被称为冷阴极型电极。 4 磁偏吹:是指焊接时由于某种原因使电弧周围磁场分布的均匀性受到破坏,从而导致焊接电弧偏离焊丝(或焊条)的轴线而向某一方向偏吹的现象。 5 TIG焊(钨极惰性气体保护焊)是使用纯钨或活化钨作为非溶化电极,采用惰性气体作为保护气体的电弧焊方法。 6 MIG焊(熔化极惰性气体保护电弧焊):是使用焊丝作为熔化电极,采用惰性气体Ar或者Ar+He作为保护气体的电弧焊方法。通常称为熔化极惰性气体保护电弧焊,简称MIG 焊 7.MAG焊:采用焊丝作为熔化电极,保护气体以Ar为主,加入少量活性气体O2或CO2,或CO2+O2等时,通常称为熔化极活性气体保护电弧焊,简称MAG焊 8 熔敷效率:在电弧焊过程中,焊丝金属并没有全部过渡到焊缝中去,其中一部分要以飞溅,蒸发,氧化等形式损失掉。过渡到焊缝中的金属质量与使用的焊丝金属质量之比称为熔敷效率。 9 熔化系数:单位时间,单位电流所熔化的焊丝质量。 10 熔敷系数:单位时间,单位电流所熔敷到焊缝中的焊丝金属质量。 11 非转移型等离子弧:电极接电源的负极,喷嘴接电极的正极,电弧在电极与喷嘴之间产生,工件不接电,这种等离子弧叫做非转移型等离子弧。 12 转移型等离子弧:电极接电源的负极,工件接电源的正极,电弧在电极与工件之间燃烧。这种等离子弧叫做转移型等离子弧。 简答题 1 最小电压原理及物理意义 答:在电流和周围条件一定的情况下,稳定燃烧的电弧将自动选择一适当的断面,以保证电弧的电场强度具有最小数值,即在固定弧长上有最小电压 物理意义:电弧总是保持最小的能量消耗 2 焊丝的熔化速度受哪些因素的影响及如何影响 一焊接电流的影响电流增大熔化焊丝的电阻热和电弧热均增加,焊丝熔化速度加快 二电弧电压的影响当电弧较长时,电弧电压对焊丝熔化速度影响很小,熔化速度主要取决于电流的大小。而当弧长缩短时电弧热量向周围空间散失减少,提高电弧热效率,使焊丝的熔化系数增加,所以焊丝熔化速度加快。 三焊丝直径的影响电流一定时焊丝直径越细,电阻热越大,同时电流密度也越大,从而使焊丝熔化速度增大。 四焊丝伸出长度的影响其他条件一定时,焊丝伸出长度越长,电阻热越大,通过焊丝传导的热损失减少,所以焊丝的熔化速度越快。 五焊丝材料的影响焊丝材料不同,电阻率也不同,所产生的电阻热就不同,因而对熔化速度影响也不同。 六气体介质及焊丝极性的影响。气体介质不同,对阴极电压降和电弧产热有直接影响(对阳极产热影响不大)。所以焊丝为阴极时,气体介质的成分将直接影响焊丝熔化速度,比如

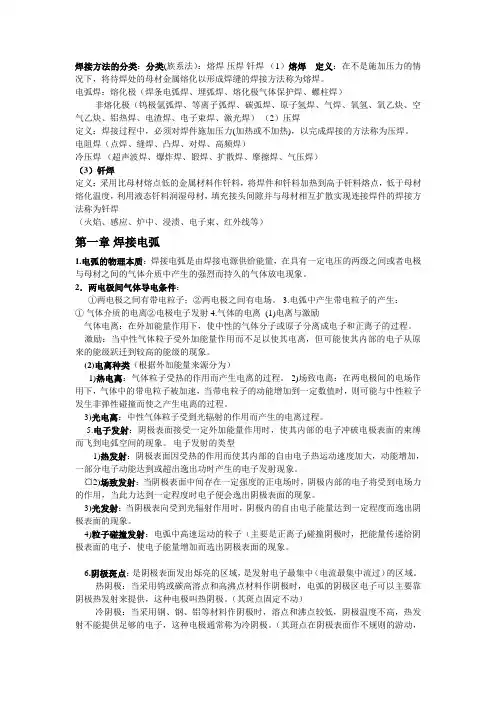

绪论 1.焊接定义:焊接是通过加热或加压,或两者并用,并且用或不用填充材料,使工件达到结合的一种加工方法。 2. 焊接方法分类:按照电极焊接时是否熔化,可以分为熔化极焊和非熔化极焊;按照自动化程度分为手工焊、半自动焊、自动焊等;按照按照焊接过程中母材是否熔化以及对母材是否施加压力进行分类,可以把焊接方法分为熔焊方法、压焊方法和钎焊方法三大类。 3. 焊接技术:焊接技术是机械制造工业中的关键技术之一,是现代先进制造技术的一个重要组成部分。 4. 压焊方法:压焊方法是焊接过程中必须对焊件施加压力(加热或不加热)才能完成焊接的方法。 5. 钎焊方法:钎焊方法是焊接时采用比母材熔点低的钎料,将焊件和钎料加热到高于钎料熔点,但低于母材熔点的温度,利用液态钎料润湿母材,填充接头间隙,并与母材相互扩散而实现连接的方法。 6. 焊接工艺:焊接工艺是指制造焊件所有关的加工方法和实施要求,包括焊接准备、材料选用、焊接方法、焊接参数和操作要求等。 第一章 1. 焊接电弧:焊接电弧是由焊接电源供给能量,在具有一定电压的两电极之间或电极与母材之间的气体介质中产生的强烈而持久的放电现象。 2. 气体放电:气体放电,是指当两电极之间存在电位差时,电荷从一极穿过气体介质到达另一极的导电现象。 3. 两电极之间要产生气体放电必须具备两个条件:一是必须有带电粒子,二是在两极之间必须有一定强度的电场。 4. 解离:两电极之间的气体受到外加能量(如外加电场、光辐射、加热等)作用时,气体分子热运动加剧。当能量足够大时,由多原子构成的气体分子就会分解为原子状态,这个过程称为解离。 5. 电离:在外加能量的作用下,使中性气体分子或原子分离成为正离子和电子的现象称为电离。 6. 激励:激励是当中性气体分子或原子受到外加能量的作用不足以使电子完全脱离气体分子或原子,而使电子从较低的能级转移到较高的能级的现象。 7. 热电离:气体粒子受热的作用而产生的电离称为热电离。 8. 场致电离:当气体中有电场作用时,气体中的带电粒子被加速,电能被转换为带电粒子的动能,当其动能增加到一定程度时,能与中性粒子产生非弹性碰撞,使之电离,这种电离称为场致电离。 9. 光电离:中性粒子接受光辐射的作用而产生的电离现象称为光电离。 10. 电子发射:电极表面接受一定外加能量作用,使其内部的电子冲破电极表面的束缚而飞到电弧空间的现象称为电子发射。 11. 逸出功:使一个电子从电极表面飞出所需要的最低外加能量称为逸出功(Ww),单位为电子伏。 12. 热发射:金属表面承受热作用而产生电子发射的现象称为热发射。 13. 场致发射:当阴极表面空间有强电场存在时,金属电极内的电子在电场静电库仑力的作用下,从电极表面飞出的现象称为场致发射。 14. 光发射:当金属电极表面接受光辐射时,电极表面的自由电子能量增加,当电子的能量达到一定值时能飞出电极的表面,这种现象称为光发射。 15. 非接触式引弧:非接触式引弧是指在电极与焊件之间存在一定间隙,施以高电压击穿间隙,使电弧引燃的方法,常用于钨极氩弧焊、等离子弧焊等。
各种常见钢材的焊接焊条及焊接工艺选用一览表 序号材质 焊接工艺及焊接材料焊接检验方法及数量 工艺方 法 焊丝焊条 光谱 检验 及复 查 无损检验 1 1Cr18Ni9Ti 对于管壁 厚度 ≤6mm 的管道, 采用全氩 焊接方 法,对于 管道壁 厚>7mm 的管道可 以才用氩 电联焊的 焊接方 法。对于 采用不锈 钢焊条的 焊缝可以 不进行热 处理,其 它焊缝根 据管道壁 厚进行选 择是否采 用预热、 热处理等 工艺。H1Cr19Ni9Ti、 H0Cr18Ni9Ti A137、A132 合金 焊缝 需要 进行 100 %光 谱复 查检 验 根据温度与 压力两个参 数定 2 0Cr19Ni9 H1Cr19Ni9、 H0Cr20Ni10 A102、 A107、132 3 0Cr18Ni11Nb H1Cr19Ni10Nb、 H1Cr19Ni9Ti A137、A132 4 0Cr18Ni11Ti H1Cr19Ni10Nb、 H1Cr19Ni9Ti A137、A132 5 0Cr23Ni13 H1Cr24Ni13、 H0Cr25Ni13 A407 6 1Cr20Ni14Si2 H1Cr24Ni13、 H0Cr25Ni13 A407 7 0Cr25Ni20 H1Cr25Ni20、 H0Cr25Ni13 A407 8 12Cr1MoVG TIG-R31 R317 9 12Cr2Mo TIG-R40 R407 10 10CrMo910 TIG-R40 R407 11 SA335P22 TIG-R40 R407 12 15CrMo (WC6) TIG-R30 R307 13 SA335P11、SA182F11、 SA335P12 TIG-R30 R307 14 15CrMo+12Cr1MoVG TIG-R30 R307 15 20+12Cr1MoVG TIG-J50 J507 16 20+SA335P22 TIG-J50 J507 17 20+15CrMoG TIG-J50 J507 18 SA335P22+15CrMo TIG-R30 R307 19 SA335P22+12Cr1MoV TIG-R31 R317 20 12Cr1MoV+1Cr18Ni9Ti H1Cr24Ni13、 H0Cr25Ni13 A302、A307 A335P11+1Cr18Ni9Ti H1Cr24Ni13、 H0Cr25Ni13 A302、A307 #20+1Cr18Ni9Ti H1Cr24Ni13、 H0Cr25Ni13 A302、A307 21 12Cr1MoV+12Cr1MoV TIG-R31 R317

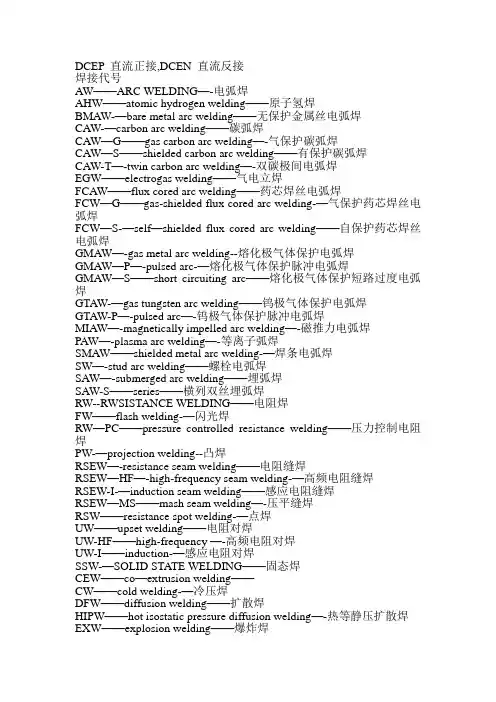

绪论 焊接定义: 通过加热或加压,或两者并用,并且用或不用填充材料,使焊件达到原子或分子间结合的一种方法。 焊接物理本质 固体材料之所以能保持固定的形状是因为: 1 其内部原子之间的距离足够小,原子之间形成了牢固的结合力。 2焊接使两种材料连接在一起,即连接的材料表面上原子接近到足够小的距离,使之产生足够的结合力。 焊接方法的分类:分类(族系法):熔焊压焊钎焊 (1)熔焊 定义:在不是施加压力的情况下,将待焊处的母材金属熔化以形成焊缝的焊接方法称为熔焊。 电弧焊:熔化极(焊条电弧焊、埋弧焊、熔化极气体保护焊、螺柱焊) 非熔化极(钨极氩弧焊、等离子弧焊、碳弧焊、原子氢焊、气焊、氧氢、氧乙炔、空气乙炔、铝热焊、电渣焊、电子束焊、激光焊) (2)压焊 定义:焊接过程中,必须对焊件施加压力(加热或不加热),以完成焊接的方法称为压焊。 电阻焊(点焊、缝焊、凸焊、对焊、高频焊) 冷压焊(超声波焊、爆炸焊、锻焊、扩散焊、摩擦焊、气压焊)(3)钎焊 定义:采用比母材熔点低的金属材料作钎料,将焊件和钎料加热到高于钎料熔点,低于母材熔化温度,利用液态钎料润湿母材,填充接头间隙并与母材相互扩散实现连接焊件的焊接方法称为钎焊 (火焰、感应、炉中、浸渍、电子束、红外线等)
第一章焊接电弧 1.电弧的物理本质:焊接电弧是由焊接电源供给能量,在具有一定电压的两级之间或者电极与母材之间的气体介质中产生的强烈而持久的气体放电现象。 2.两电极间气体导电条件: ①两电极之间有带电粒子;②两电极之间有电场。 3.电弧中产生带电粒子的产生: ①气体介质的电离②电极电子发射 4.气体的电离 (1)电离与激励 气体电离:在外加能量作用下,使中性的气体分子或原子分离成电子和正离子的过程。 激励:当中性气体粒子受外加能量作用而不足以使其电离,但可能使其内部的电子从原来的能级跃迁到较高的能级的现象。 (2)电离种类(根据外加能量来源分为) 1)热电离:气体粒子受热的作用而产生电离的过程。 2)场致电离:在两电极间的电场作用下,气体中的带电粒子被加速,当带电粒子的动能增加到一定数值时,则可能与中性粒子发生非弹性碰撞而使之产生电离的过程。 3)光电离:中性气体粒子受到光辐射的作用而产生的电离过程。5.电子发射:阴极表面接受一定外加能量作用时,使其内部的电子冲破电极表面的束缚而飞到电弧空间的现象。 电子发射的类型 1)热发射:阴极表面因受热的作用而使其内部的自由电子热运动速度加大,动能增加,一部分电子动能达到或超出逸出功时产生的电子发射现象。 ¤2)场致发射:当阴极表面中间存在一定强度的正电场时,阴极内部的电子将受到电场力的作用,当此力达到一定程度时电子便会逸出阴极表面的现象。 3)光发射:当阴极表向受到光辐射作用时,阴极内的自由电子能量达到一定程度而逸出阴极表面的现象。 4)粒子碰撞发射:电弧中高速运动的粒子(主要是正离子)碰撞阴极时,把能量传递给阴极表面的电子,使电子能量增加而逸出阴极表面的
《焊接方法与设备》 班级:姓名:学号:得分: 一、填空题(30分) 1、焊接方法可分为熔焊、压焊和钎焊三大类。 2、焊条电弧焊的特点主要是操作灵活、待焊接头装配要求低、可焊金属材料广、焊接生产率低、焊缝质量依赖性强。 3、焊条电弧焊运条时所做的三个基本动作是:沿焊条轴线的送进、沿焊缝轴线方向的纵向移动和横向摆动。 4、焊条电弧焊时使用碱性焊条,一般采用划擦法引弧,否则引弧部 位易产生气孔。 5、埋弧焊影响焊接电流和电弧电压稳定性的主要因素是电弧长度变化和网路电压波动。 6、脉冲氩弧焊通过调节脉冲频率、脉冲宽度比、脉冲电流、基值电流等参数,可以控制熔池的体积和熔深,因此,特别适于对热敏感材料的全位置及薄板焊接。 7、CO2气体保护焊通常采用直流电源,反极性接法。 8、电弧中的作用力主要包括电磁收缩力、等离子流力、斑点力等 9、细丝CO2焊采用等速送丝式焊机;粗焊丝CO2焊采用变速送丝式焊机 10、单道焊时,在焊缝横截面上母材熔化部分所占的面积与焊缝全部面积之比称为熔合比。二、选择题(15分) 1、焊条电弧焊适宜选用(C)外特性弧焊电源。 A平B缓降C陡降 2、熔滴过渡过程对电弧的稳定性、焊缝成形和冶金过程都有很大的 影响,以下不属于主要的熔滴过渡形式的是:( B ) A、自由过渡 B、平缓过渡 C、接触过渡 D、渣壁过渡 3、CO2焊的脱氧我们通常采用( D )脱氧。 A、Al、Ti联合 B、Cr、Mo联合 C、Al、Si联合 D、Si、Mn联合 4、CO2焊主要用于焊接( C )。 A、不锈钢 B、有色金属 C、黑色金属 D、几乎能焊接所有金属 5、MIG焊焊接铝及铝合金时,其熔滴过渡常采用( C )形式。 A、短路过渡 B、脉冲过渡 C、亚射流过渡 D、射流过渡 三、判断题(10分) 1、埋弧自动焊是一种广泛使用的焊接方法,适合于全位置焊。(×) 2、当CO2气瓶中气体压力低于10个大气压时,不得再继续使用。(√) 3、CO2焊过程中,金属飞溅是它的主要缺点。(√) 4、斑点力总是阻碍熔滴过渡的。(√) 5、MIG焊几乎可以接所有的金属。(×) 6、CO2焊一般采用直流正极性。(×) 7、采用细焊丝焊接铝及其合金时,采用推丝式最好(×) 8、当金属表面存在氧化物时,逸出功都会减小。(√) 9、焊条电弧焊焊接结束时,应在收尾处直接熄灭电弧,防止电弧灼烧收尾处。(×)
第一章焊接电弧 1、熔焊的基本特征:焊接时母材熔化而不施加压力。物理本质:在不施加外力的情况下,利用外加热源使使母材被连接处以及填充材料发生熔化,使液相与液相、液相与固相之间的原子或分子紧密地接触和充分地扩散,使原子间距达到ra,并通过冷却凝固将这种冶金结合保持下来的焊接方法。 2、熔焊的特点:(1)焊接时母材局部在不承受外加压力的情况下呗加热熔化(2)焊接时必须采取有效的隔离空气的措施(3)两种材料之间须有具有必要的冶金相容性(4)焊接时焊接接头经历了更为复杂的冶金过程。 3焊接电弧:是由焊接电源供给能量,在具有一定电压的两电极之间或电极与母材之间的气体介质中产生的强烈而持久的放电现象。其物理本质:是一种在具有一定电压的两电极之间的气体介质中所产生的电流量大、电压最低、温度最高、发光最强的自持放电现象。 4、气体放电具备条件:一必须有带电粒子,二在两电极之间必须有一定强度的电场。 5、阴极斑点:电弧燃烧时通常在阴极表面上可以看到一个很小但很光亮的斑点是电子集中发射的地方电流密度大 6、阴极区导电机构有:热发射型、场致发射型、等离子型。 7、最小电压原理含义:在电流和周围条件一定的情况下,稳定燃烧的电弧将自动选择一适当的断面,以保证电弧的电场强度具有的数值,即在固定弧长上的电压最小。这意味着电弧总是保持最小的能量消耗。 8、焊接电弧力:1、电磁收缩力 2、等离子流力 3、斑点压力: 1)正离子和电子对电极的冲撞力2)电磁收缩 力3)电极材料蒸发产生的反作用力 9、焊接电弧力的影响因素:1、焊接电力和电弧压力 2 、焊丝直径 3 、电极的极性 4 、气体介质 5、钨极 端部的几何形状 6、电流的脉动 10、焊接电弧的静特性(大题) 焊接电弧的静特性是指在电极材料、气体介质和弧长一定的情况下,电弧稳定燃烧时,焊接电流与电弧电压变化的关系,也称伏-安特性。 1、弧柱电压降:由Uc=I(lc/Scrc)=jc(lc/rc)可知,电压降Uc与电流密度jc成正比,而与其电导率rc 成反比。在ab段,电流I较小,当电流I增加时弧柱的温度和电离度增加使rc增大,同时Sc也增加,而且Sc比I增得快,使电流密度jc减小,所以Uc减小,曲线呈下降特性;在bc段,I适中电导率达到一定程度不再增加,Sc也相应增加,使Ic基本不变,Uc近似等于常数,曲线呈平特性;在cd段 I很大,Sc受到限制,已不能再增大了,所以Uc随电流I增加而增加,曲线呈上升特性。 2、阴极电压降:小电流区:当增加电流时,阴极区遵循最小电压原理,通过成比例的增加阴极斑点面积,来维持阴极区电压降基本不变。而增加电流I时,随着AB和CD面积的扩大,从AD和BC面耗散热量比例减小,因此阴极电压降降低,呈下降特性。中等电流区:仅发生随着电流的增加阴极斑点面积成比例地增加的过程。这使得电弧的电流密度基本不变,因而阴极电压降呈现平特性。大电流区:阴极斑点的面积已覆盖阴极端部的全部面积,阴极斑点面积已不再增大。随着电流的增大阴极区的电流密度增大,导致阴极电压降增高,呈现上升特性。 3、阳极电压降:在小电流区,当电流增加时,温度增加,粒子V加快,碰撞和电离加剧,因此阳极电压降下降,呈下降特性。当I增加到一定值时,阳极区温度T很高,通过热电离就能满足弧柱区对正离子的需要,阳极压降到很低,当I继续增加时,阴极电压降基本不发生变化。所以在中等电流和大电流区呈平特性。 11、焊接电弧稳定性及其影响因素:焊接电弧稳定性:焊接时电弧保持稳定燃烧的程度。 1焊接电源:焊接电源的空载电压越高,越有利于场致发射和场致电离,因此电弧的稳定性越高。 2 焊接电流和电弧电压:焊接电流大时的电弧温度要比焊接电流小时高,因而电弧中的热电离要比焊接电流小 时强烈,能够产生更多的带电粒子,因此电弧更为稳定。电弧电压增大意味着电弧长度的增大,当电弧过长时,电弧会发生剧烈摆动,使电弧的稳定性下降。 3电流种类和极性:焊接电流可分为直流、交流和脉冲直流三种类型,其中直流电弧为最稳定,脉冲直流次之,交流电弧稳定性最差。 4 焊条药皮和焊剂:当焊条药皮或焊剂中含有较多电离能低的元素或他们的化合物时,由于容易电离,使电弧 气氛中的带电粒子增多,因此可以提高电弧的稳定性。 5 磁偏吹:所谓磁偏吹,是指焊接时由于某种原因使电弧周围磁场分布的均匀性受到破坏,从而导致焊接电弧 偏离焊丝的轴线而向某一方向偏吹的现象。 6 其他因素:焊件上如果偶铁锈、水分以及油污等时,由于分解时需要吸热而减少电弧的热能,因此会降低电 弧的稳定性。
