基坑支护工程特点及设计要求
基坑支护，是为保证地下主体结构施工和基坑周边环境的安全，对基坑侧壁及周边环境采用的支挡、加固、保护与地下水控制措施。

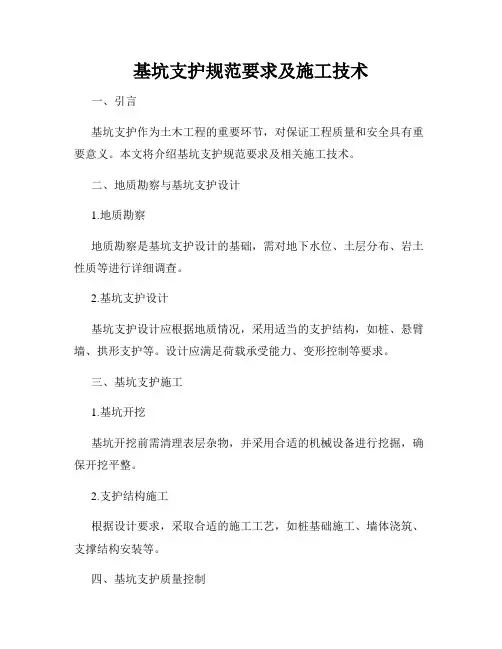

支护形式
⒈排桩支护，桩撑、桩锚、排桩悬臂；
⒉地下连续墙支护，地下连续墙+支撑；
⒊水泥挡土墙；
4.土钉墙（喷锚支护）；
5.逆作拱墙；
6.原状土放坡；
7.桩、墙加支撑系统；
8.简单水平支撑；
9.钢筋混凝土排桩；
10.上述两种或以上方式合理组合。

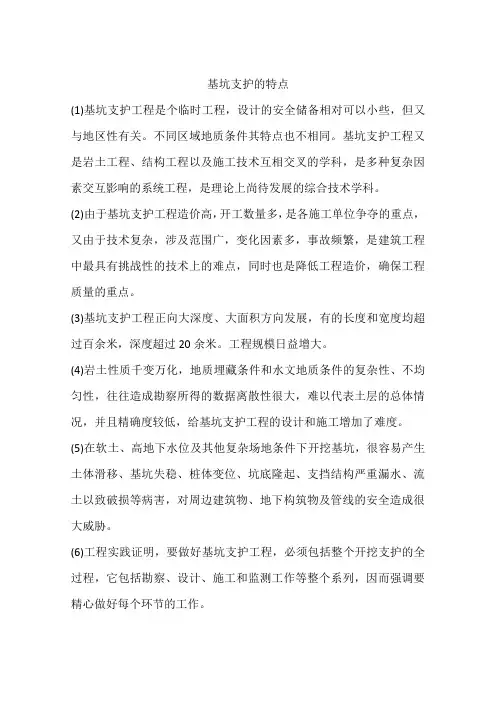

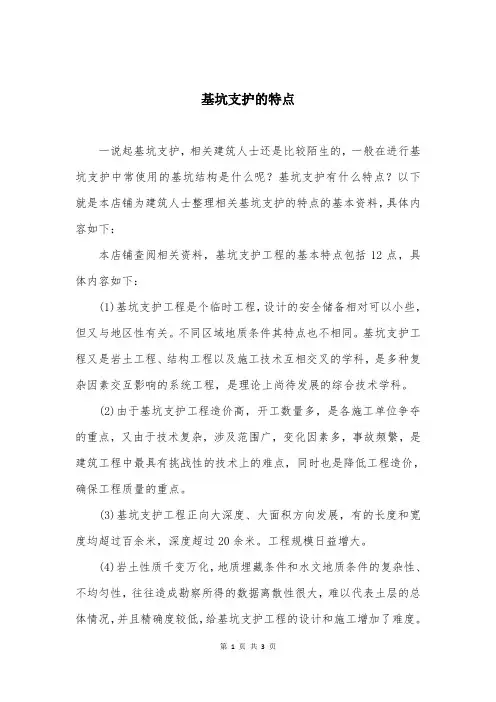

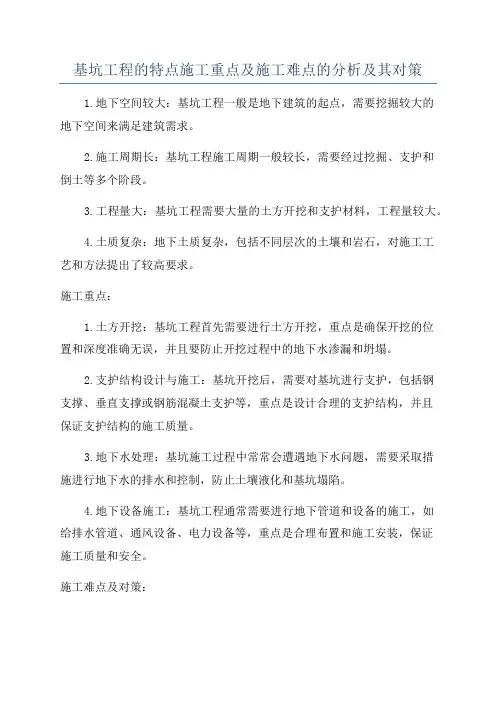

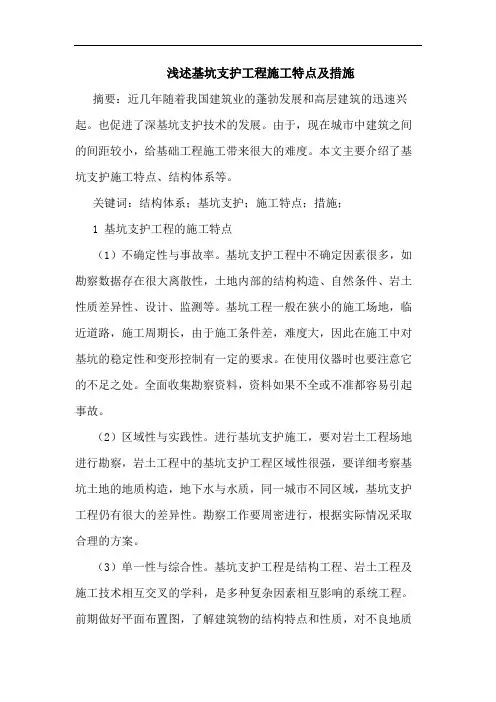

基坑支护工程特点
1.基坑支护工程是临时工程，设计的安全储备可相对小些，但与地区性有关。不同区域地质条件不同而其特点也不相同。
2.基坑支护工程因技术复杂、涉及范围广、变化因素多、事故频繁等，是建筑工程中最具挑战性的技术上的难点，同时也是降低工程造价和确保工程质量的重点。
3.基坑支护工程不断向大深度、大面积方向发展，工程规模日益增大。
4.因岩土性质千变万化，地质埋藏条件及水文地质条件的复杂性和不均匀性，造成勘察得到的数据离散性大，且精确度较低，给基坑支护工程的设计和施工增加了难度。
5.在软土、高地下水位等复杂场地条件下开挖基坑，易产生土体滑移、基坑失稳、坑底隆起、支挡结构严重漏水等病害，对周边建筑物安全造成很大威胁。
6.为保证基坑支护工程质量，需做好勘察、设计、施工和监测等工作。
7.基坑支护工程包括挡土、支护、防水、降水、挖土等环节，任一环节失效将导致整个工程的失败。
8.相邻场地的基坑施工环节都会相互影响与制约，增加事故诱发几率。
9.基坑支护工程设计包括支护体系选型、变形计算、围护结构的承载力、降水要求、场地内外土体稳定性、挖土要求、监测内容等，应避免“工况”和计算内容间可能出现的“漏项”，而导致基坑失
误。施工过程中应认真研究并合理安排好挖土的方法，及支撑与挖土的配合，以减少基坑变形和支护事故的发生。
10.基坑支护工程造价较高，施工周期长，安全度的随机性较大，事故的发生往往具有突发性。

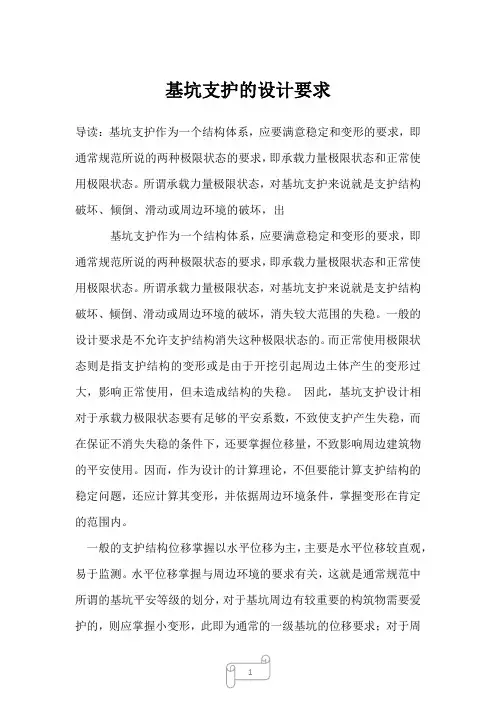

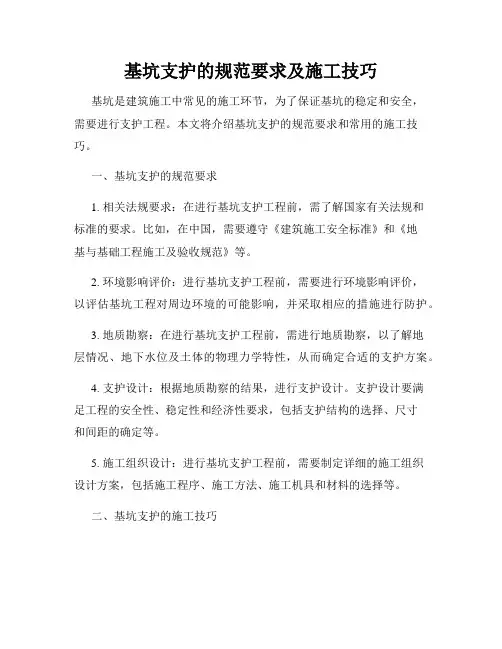

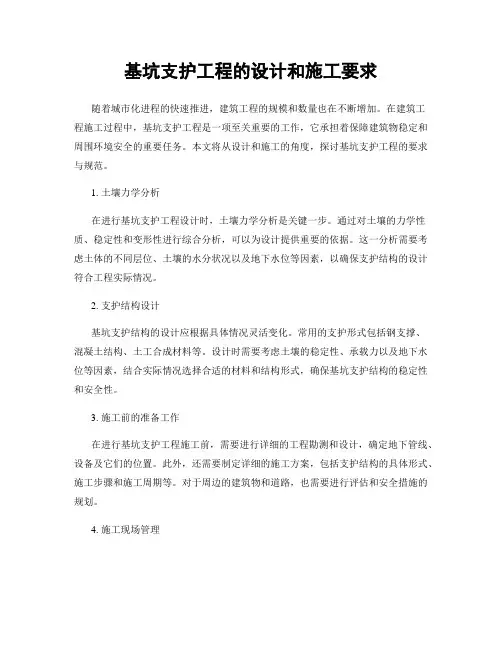

设计要求
基坑支护是一个结构体系，应满足稳定和变形的要求，即承载能力极限状态和正常使用极限状态两种极限状态的要求。
基坑支护设计相对于承载力极限状态要有足够的安全系数，不使支护结构产生失稳，同时要控制位移量，不影响周边建筑物的安全使用。因此，不但要计算支护结构的稳定问题，还要计算其变形，并根据周边环境条件，将变形控制在一定的范围内。
支护结构位移控制通常以水平位移为主。水平位移控制与周边环境的要求有关，对于基坑周边有较重要的构筑物需保护的，应控制小变形；对于周边空旷，无构筑物需保护的，则位移量可大些。
较刚性的支护结构如挡土桩，其位移较小，可控制在30mm 之内；对于土钉支护，地质条件较好，且采用超前支护、预应力锚杆等加强措施后可控制较小位移，一般大于30mm。
基坑支护工程施工组织设计与实施 （作者卢创郁管学义）基支护工程是建筑施工中不可或缺的一种施工方法，它包括地下连续墙、排桩支护、重力式档土结构、喷锚支护结构和组合式支护结构等形式，其施工过程极易发生坍塌伤亡事故。建设部《建筑工程预坊坍塌事故若干规定》中明确指出，基坑支护是多发事故专项治理的主要内容之一，应制定预防坍塌事故的安全技术措施，做好施工组织，确保安全。《建筑施工安全检查标准》（JGJ59-99）也明确规定基坑支护工程必须编制施工组织设计，否则该项为“零分项”。 我们这里地处韩江三角洲冲积区，粉质粘土、砂性粘土及浅海湾淤泥土交错分布，厚度深浅不一，地质情况复杂，基坑支护工程施工难度大。近10年来，我市在基坑支护工程施工中曾采取多种不同的支护方法以确保施工安全，基中排桩支护形式在深层开挖工程中应用较多。 为切实实施排桩支护工程施工，预防坍塌事故发生，我们按照《建筑基坑支护技术规程》（JGJ120-99）及设计图纸等有关文件要求，遵循“因地制宜，就地取材”的原则，针对工程不同特点编制了一套切实可行的施工组织方案并在潮州创业大厦等工程中应用实施，有效地指导基坑支护工程施工，收到较好效果。 1.编制程序 排桩支护工程施工组织方案由施工员编制，项目经理进行审核，然后经企业技术负责人批准并加盖安全部门专用章。施工方案必须在施工现场由安监员、总监理工程师、设计人员等审查，并由各方在会签栏中签署审查意见方能生效。 2.施工组织设计的内容 2.1工程概况 2.1.1工程规模，包括建筑面积、层数、结构类型、支护方式类型、基坑尺寸及标高、开挖深度等。 2.1.2水文地质情况：包括工程地点、地质特点、地下水位、地震的影响评估等。 2.1.3作业条件：包括施工现场地形、交通运输情况及周边环境等。 2.2排桩支护的施工 2.2.1施工准备
土钉墙设计要点 适用条件： ?1）岩土条件较好； ?2）基坑周边土体允许有较大位移； ?3）已经降水处理或止水处理的岩土； ?4）开挖深度不宜大于12m。 ?5）地下水位以上为粘土、粉质粘土、粉土和砂土； ?不宜使用条件： ?1）土层为富含地下水的岩土层、含水砂土层、且未降水处理 ?2）膨胀土等特殊土层； ?3）基坑周边有严格控制位移的建筑物、构筑物和地下管线等； 设计参数选择： 坡度：0.2~0.5 不宜大于0.2 水平竖向间距：1~2m（设计常用1.5m或2m）梅花形布置 成孔直径：70mm~120mm （设计常用110mm） 入射角度：5~20°（设计常用10°） 土钉长度：宜为支护高度0.5~1.2倍 对中支架：间距1.2~2.5m 保护厚度20mm （设计E8@1500） 混凝土面层：厚度80mm~100mm 大于C20 (C20喷射砼厚δ=80) 钢筋网：宜用HPB300 直径6mm~10mm 间距150~250mm（设计E8@200或150）加强筋直径14~22mm（设计16mm） 土钉注浆：(1)土钉注浆采用水灰比0.50~0.55的水泥浆全孔注浆,水泥选用42.5级普通硅酸盐水泥,注浆锚固体抗压强度标准值不低于30MPa。(2)土钉采用一次压力注浆,注浆管采用与杆体等长的Φ25塑料管,与钢筋杆体绑接后一起放入孔内,并在孔口附近设置止浆塞及排气管,注浆压力0.6MPa~1.0MPa之间,注满后保持压力1min~2min。 锚钉：E22锚钉L=2000@1500 泄水管：长度40~60mm，直径≥40mm，间距1.5~2m的导水孔
土钉整体稳定性验算：二级1.3 三级1.25 土钉抗隆起安全系数：二级1.6 三级1.4 土钉抗拔安全系数：二级1.6 三级1.4 锚杆设计要点 间距：水平≥1.5m(桩锚时与排桩间距一致) 竖向≥2m 第一排位于冠梁下1m左右
目录 一、编制依据及原则-------------------------------------------- 4 （一）编制依据------------------------------------------------ 4（二）编制原则------------------------------------------------ 4 二、工程概况-------------------------------------------------- 4 三、场地情况-------------------------------------------------- 4 （一）工程地质情况-------------------------------------------- 5（二）水文地质情况-------------------------------------------- 7（三）周边环境情况-------------------------------------------- 7 四、基坑支护设计---------------------------------------------- 7 五、土方开挖顺序---------------------------------------------- 7 六、施工机械材料及人工---------------------------------------- 7 （一）主要施工机械-------------------------------------------- 7（二）施工劳动力---------------------------------------------- 8（三）施工工期------------------------------------------------ 8 七、施工工艺方法---------------------------------------------- 9 （一）施工工艺流程-------------------------------------------- 9（二）施工工序方法-------------------------------------------- 9 (三）基坑支护监测点做法------------------------------------ 13 八、各项施工组织措施----------------------------------------- 14 （一）环保措施----------------------------------------------- 14（二）工期保证措施------------------------------------------- 14（三）质量保证体系------------------------------------------- 15（四）质量保证措施------------------------------------------- 15（五）安全管理体系------------------------------------------- 16（六）安全文明施工措施--------------------------------------- 16 九、基坑监测及应急预案--------------------------------------- 17 （一）基坑边坡的监测----------------------------------------- 17（二）信息化施工--------------------------------------------- 18
第二章地基处理与基坑支护工程 说明 一、本章节定额包括地基处理和基坑与边坡支护两节。 二、地基处理 1、换填垫层 （1）换填垫层项目适用于软弱地基挖土后的换填材料加固工程。 （2）换填垫层夯填灰土就地取土时，应扣除灰土配比中的黏土。 2、强夯地基 （1）强夯定额综合了各夯的布点、程序和间隔距离。 （2）强夯定额已综合强夯机具的规格和数量、强夯的锤、钩架等材料摊销费。 （3）设计要求在夯坑内填充级配碎石，不论就地取材或由场外运碎石填坑，其填运材料费用另行计算。 （4）设计要求设置防震沟时，按设计要求另行计算。 （5）若遇地下水位高，夯坑内需用水泵抽水的，抽水费用另行计算。 （6）强夯定额不包括强夯前的试夯工作和夯后检验强夯效果的测试工作，如有发生另行计算。 （7）强夯置换：套用强夯定额，材料含量按实调整，人工、机械乘以1.3系数。 3、碎石桩和砂石桩的充盈系数为1.3，损耗率为2%。实测砂石配合比及充盈系数不同时可以调整。其中，沉管灌砂石桩除了上述充盈系数和损耗率外，还包括级配密实系数1.334。 4、水泥搅拌桩 （1）深层水泥搅拌桩： ①深层水泥搅拌桩项目已综合了正常施工工艺需要的重复喷浆（粉）和搅拌。空搅部分按相应项目的人工及搅拌桩机台班乘以系数0.5计算。 ②水泥搅拌桩的水泥掺入量按加固土重（1800kg/m3）的13%考虑，如设计不同时，按每增减1%项目计算。 ③深层水泥搅拌桩项目按1喷2搅施工编制，实际施工为2喷4搅时，项目的人工、机械乘以系数1.43；实际施工为2喷2搅，4喷4搅时分别按1喷2搅、2喷4搅计算。 （2）双轴水泥搅拌桩、三轴水泥搅拌桩： ①双轴水泥搅拌桩、三轴水泥搅拌桩定额中未包含导向沟的土方及置换出的淤泥外运费用，实际发生时另行计算。 ②双轴水泥搅拌桩、三轴水泥搅拌桩项目水泥掺入量按加固土重 （1800kg/m3）的18%考虑，如设计不同时，按深层水泥搅拌桩每增减1%项目计算；按2喷2搅施工工艺考虑，设计不同时，每增（减）1喷1搅按相应项目人工和机械费增（减）40%计算。空搅部分按相应项目的人工及搅拌桩机台班乘以系数0.5计算。
基坑钢支撑支护总结 基坑支护是为保证地下结构施工及基坑周边环境的安全，对基坑侧壁及周边环境采用的支挡、加固与保护措施。 1、基坑支护特点 (1)基坑支护工程是个临时工程，设计的安全储备相对可以小些，但又与地区性有关。不同区域地质条件其特点也不相同。基坑支护工程又是岩土工程、结构工程以及施工技术互相交叉的学科，是多种复杂因素交互影响的系统工程，是理论上尚待发展的综合技术学科。 (2)由于基坑支护工程造价高，开工数量多，是各施工单位争夺的重点，又由于技术复杂，涉及围广，变化因素多，事故频繁，是建筑工程中最具有挑战性的技术上的难点，同时也是降低工程造价，确保工程质量的重点。 (3)工程实践证明，要做好基坑支护工程，必须包括整个开挖支护的全过程，它包括勘察、设计、施工和监测工作等整个系列，因而强调要精心做好每个环节的工作。 (4)基坑支护工程包含挡土、支护、防水、降水、挖土等许多紧密联系的环节，其中的某一环节失效将会导致整个工程的失败。 (5)相邻场地的基坑施工，如打桩、降水、挖土等各项施工环节都会产生相互影响与制约，增加事故诱发因素。 (6)在支护工程设计中应包括支护体系选型、围护结构的承载力、变形计算、场地外土体稳定性、降水要求、挖土要求、监测容等，应注意避免“工况”和计算容之间可能出现的“漏项”，从而导致基坑失误。在施工过程中，尤其在软土地区中施工时，应该认真研究合理安排好挖土的方法，以及支撑与挖土的配合，将会显著地减少基坑变形和基坑支护事故的发生。 (7)基坑支护工程造价较高，但又是临时性工程，一般不愿投入较多资金。可是，一旦出现事故，处理十分困难，造成的经济损失和社会影响往往十分严重。(8)基坑支护工程施工周期长，从开挖到完成地面以下的全部隐蔽工程，常需经历多次降雨、周边堆载、振动、施工不当等许多不利条件，其安全度的随机性较大，事故的发生往往具有突发性。
基坑支护优缺点 基坑支护结构的主要作用是支撑土壁，此外钢板桩、混凝土板桩及水泥搅拌桩等围护结构还兼有不同程度的隔水作用； 基坑支护优缺点： 支护桩目前用的较多的主要有钻孔灌注桩、人工挖孔桩、静压预制桩，支护桩排挡土的刚性支护主要有桩排悬臂挡土、桩排+锚杆、桩排+支撑三种形式。 支护桩排挡土的刚性支护的传统做法是用钻孔灌注桩悬臂挡土或钻孔灌注桩加支撑的组合形式，近年来采用静压预制桩在武汉地区的基坑工程中有了比较多的应用，而这其中的应用又以PC桩/PHC桩为多。从我们目前已完工的几个工程来看，PC桩/PHC桩用于基坑支护时有不少优点但也存在不少缺点，下面一一说明。 优点： 1、规格统一、规范。PC桩/PHC桩多是按照相关通用图集生产，规格比较统一、规范。 2、运输方便，运距比较长。PC桩/PHC桩运输方便，普通卡车即可运输，不像混凝土需要专用的混凝土搅拌车运输，同时，与灌注桩施工用的混凝土相比，PC桩/PHC桩运距比较长。 3、施工速度快。目前PC桩/PHC桩多采用液压静压压桩机压桩，施工速度快。 4、经济。相对钻孔灌注桩而言，采用PC桩/PHC桩作支护桩更为经济。
5、无噪音、无污染。与钻孔灌注桩相比，液压静压压桩机无噪音、不产生泥浆，对环境没有污染。 6、便于组织施工。目前，随着城市建设的加快，PC桩/PHC桩在建筑物基础中的应用越来越多，当拟建建筑物基础采用PC桩/PHC桩时，在基坑工程中再应用PC桩/PHC桩就可以与基桩统一购买、施工，统筹安排能够更有效地组织施工、加快进度。 缺点： 1、抗弯能力差。PC桩/PHC桩抗弯能力较差，常见桩型的抗弯弯矩在110KN.m左右，过小的抗弯弯矩限制了PC/PHC桩的使用范围，目前在武汉地区PC桩/PHC桩通常使用在5m左右深的基坑当中。 2、需与锚杆、支撑等结构组合使用。由于PC桩/PHC桩抗弯能力较差，用PC桩/PHC桩桩排悬臂挡土不安全不经济，因此使用较少，常见的做法是PC桩/PHC桩桩排与与锚杆、支撑等结构组合使用，当与锚杆组合使用时又可能出现超出规划用地范围线的问题。 3、施工要求较高。根据现有桩基础规范JGJ94-94，桩施工允许偏差为d/2，这么大的偏位在支护桩上是不允许的，因为支护桩桩顶通常要加设圈梁。 尽管PC桩/PHC桩用于基坑支护时存在不少缺点，但在现有的形势下，依然可以肯定地预测：未来几年，PC桩/PHC桩在武汉地区的基坑工程中的应用将会越来越多、越来越广。
基坑支护结构设计原则与勘察要求 基坑支护结构设计原则与勘察要求 3.1 设计原则 3.1.1 基坑支护结构应采用以分项系数表示的极限状态设计表达式进行设计。 3.1.2 基坑支护结构极限状态可分为下列两类： 1 承载能力极限状态：对应于支护结构达到最大承载能力或土体失稳、过大变形导致支护结构或基坑周边环境破坏； 2 正常使用极限状态：对应于支护结构的变形已妨碍地下结构施工或影响基坑周边环境的正常使用功能。 3.1.3 基坑支护结构设计应根据表3.1.3选用相应的侧壁安全等级及重要性系数。 表3.1.3 基坑侧壁安全等级及重要性系数 安全等级破坏后果Υ0 一级支护结构破坏、土体失稳或过大变形对基坑周边环境及地下 1.10 结构施工影响很严重 二级支护结构破坏、土体失稳或过大变形对基坑周边环境及地下 1.00 结构施工影响一般 三级支护结构破坏、土体失稳或过大变形对基坑周边环境及地下 0.90 结构施工影响不严重 注：有特殊要求的建筑基坑侧壁安全等级可根据具体情况另行确定。 3.1.4 支护结构设计应考虑其结构水平变形、地下水的变化对周边环境的水平与竖向变形的影响，对于安全等级为一级和对周边环境变形有限定要求的二级建筑基坑侧壁，应根据周边环境的重要性、对变形的适应能力及土的性质等因素确定支护结构的水平变形限值。 3.1.5 当场地内有地下水时，应根据场地及周边区域的工程地质条件、水文地质条件、周边环境情况和支护结构与基础型式等因素，确定地下水控制方法。当场地周围有地表水汇流、排泻或地下水管渗漏时，应对基坑采取保护措施。 3.1.6 根据承载能力极限状态和正常使用极限状态的设计要求，基坑支护应按下列规定进行计算和验算。 1 基坑支护结构均应进行承载能力极限状态的计算，计算内容应包括： 1) 根据基坑支护形式及其受力特点进行土体稳定性计算； 2) 基坑支护结构的受压、受弯、受剪承载力计算； 3) 当有锚杆或支撑时，应对其进行承载力计算和稳定性验算。 2 对于安全等级为一级及对支护结构变形有限定的二级建筑基坑侧壁，尚应对基坑周边环境及支护结构变形进行验算。 3 地下水控制验算： 1) 抗渗透稳定性验算； 2) 基坑底突涌稳定性验算；
详详细细市消协相苑基坑支护工程施工图设计 xxxx工程勘察院 20xx年xx月xx日 xxx市xxx苑 基坑支护工程施工图设计
xxxxxx工程勘察院20xx年xx月xx日
目录 序号图件内容页数备注 1设计说明4A3 2基坑支护平面图1A3 3基坑监测平面图1A3 4基坑支护结构设计图6A3 5基坑支护大样图3A3 6计算书另附A3 一、概述 xx市合晟苑基坑支护工程项目位于广东省xx市xxxxx，交通较为便利，其北侧为已开挖地下室正在施工基础的流江村民住宅楼，东面为已建xx高层住宅楼，其地下室离基坑边约6m，主楼离基坑边约10.5m，其南侧为正在施工中的道路，西侧离基坑边约16m为已建村民楼房，西侧及南侧场地空间较大。基坑面积约4750m2，拟建工程为三层地下室，基坑深度约11.6m，北侧基坑已开挖至约深度4.5m，本次基坑开挖以该
深度作为放坡平台，上部放坡开挖，下部垂直开挖，基坑工程安全等级为一级。根据现场调查情况，基坑周边有部分可利用空间，北侧已开挖至约-4.5m，其它三侧放坡开挖至该深度后，设置放坡平台，放坡开挖坡面采用注浆管锚并挂网喷射砼护面处理；垂直开挖采用双排搅拌桩、工字钢微型桩、锚索、锚杆及挂网喷射砼进行支护；现场已“三通一平”，道路靠近场地。施工时应对周边管线进行实测后，根据测量结果后避开管线进行施工。 为了保证基坑开挖施工的安全顺利，基坑支护及开挖施工时应先对基坑周边管线进行探测，并做好相应有效的标示及预防措施，并应查明基坑周边是否存在给排水管、水沟或污水池、化粪池等可能产生渗水影响基坑稳定的设施，做好防渗措施，确保支护及开挖施工时基坑安全稳定。 我院根据现场踏勘、业主提供的资料及岩土工程勘察报告，结合基坑具体情况，对该基坑支护工程进行支护设计。 二、设计依据及参考 1、中华人民共和国行业标准《建筑基坑支护技术规程》（JGJ120－99）； 2、广东省标准《建筑基坑支护工程技术规范》（DBJ/T15－20－97）； 3、中华人民共和国国家标准《锚杆喷射混凝土支护技术规范》（GB50086-2001）； 4、中华人民共和国国家标准《建筑基坑工程监测技术规范》（GB50497-2009）； 5、《岩土工程勘察报告》、总包单位提供的基础平面图及相关图件； 6、《广州地区建筑基坑支护技术规定》（98-02）。
建筑工程中的深基坑支护施工技术特点分析 发表时间：2018-03-30T15:29:57.733Z 来源：《防护工程》2017年第34期作者：袁龙征 [导读] 建筑工程，作为地区进行现代化经济建设水平的重要体现。 南京金道市政工程有限公司江苏南京 211100 摘要：目前我国大部分的建筑工程项目在不断的研发当中，建筑工程中的地下项目建设也变得越来越多。我国的城镇化进程不断深化，建筑工程向着高层化方向发展，对于深基坑支护的要求也不断提升。本文主要从深基坑支护的特点入手，分析深基坑支护施工面临的问题，深基坑支护施工技术的应用进行了阐述。 关键词：建筑工程；深基坑；施工技术；特点；应用 1导言 建筑工程，作为地区进行现代化经济建设水平的重要体现。其在实际施工建设过程中，因受工程建设规模与涉及水文地质环境复杂性的扩大与增加，降低了工程项目建设使用的安全稳定性，这就在一定程度上阻碍了行业的快速发展步伐。所以，相关工作人员以及技术研究者都加强了对深基坑支护技术在地下建筑工程方面的应用研究，深基坑支护技术能够更好地保证地下建筑的稳定性以及安全性，在一定程度上，强调了结构的重要性，确保地下工程的质量能够符合国家标准。 2深基坑支护施工技术的概念 随着社会的不断发展，城市化进程的不断加快，各类建筑物的出现，人们在在追求舒适、温馨的同时，对建筑物的质量安全问题也越来越重视。目前，在我国的一些大中型城市的建筑物中，都留有很大的地下空间，如地下图书馆，停车场或者是地下商城等，运用深基坑技术可以合理的利用和开发各类空间资源。深基坑支护技术在工程建设中比较常见，该技术的运用可以确保整个工程施工的质量，尤其是在确保高层建筑的稳定和实用性上的作用十分突出。 3深基坑支护的特征 3.1复杂性特征 深基坑支护作业前，技术人员应当要全面勘察深基坑工程的地质环境，检测土层的压力，并完成各种参数的计算。不过，进行基坑工程的勘察作业时，计算所应用到的一些勘测数据有着一定的局限性，无法非常准确体现出土体自身的性质，导致深基坑支护过程中易出现一些安全隐患。目前，在对土压进行检测的过程中，多数会使用朗肯土压力理论来进行计算，这一理论拥有一定的合理性，不过，该理论的应用条件要求土体环境相对理想。但是，具体的应用过程中，又会受到气候、环境等多方面因素的影响，往往导致计算结果存在一定的偏差。另外，高层建筑工程很多位于人口集中区域，周围有较多的建筑物，地下也往往存在错综复杂的管线，使得深基坑支护面临的环境变得非常复杂。 3.2多因素特征 现阶段，深基坑支护技术发展的相对成熟，但是，具体施工过程中还是会出现基坑失稳的问题。基坑出现失稳影响的因素非常多，例如，基坑工程地质勘察工作没有做充分，计算数据存在较大的偏差;深基坑设计工作未能深入，施工过程中没有全面的实施监管，使得基坑支护工程的施工质量较差，影响到基坑支护结构的稳定性。 4建筑工程中深基坑支护施工技术应用局限 研究表明，建筑工程中深基坑支护施工技术的应用局限主要体现在三个方面，即边坡处理不到位、实际施工与设计要求不符以及土方开挖质量不高。 边坡处理不到位是指，一些施工单位过于追求施工进度的控制，并不具备必要的安全意识，这就导致施工管理工作开展的效果不佳。即施工人员并未按照既定的规范要求进行施工控制，因此，降低了边坡结构作用的稳定性。 实际施工与设计要求的差异，主要体现在设计单位对工程所处的水 文地质情况勘查不到位，导致实际施工达不到设计要求。如，在制定深基坑支护施工方案时，未控制好用水量与泥灰的比例，施工人员采用材料使用就地原则制作出的水泥材料就会存在硬度不够以及不同程度的裂缝问题。这就在很大程度上，降低了深基坑支护结构作用工程项目的建设使用效果。 而土方开挖质量不高，这是因为，工程建设单位对土方开挖施工质量的重视力度不够，易导致施工过程出现不可控的安全事故。例如，土方开挖施工中，各个施工小队间的配合不到位，就会导致施工拖延现象的出现。这里的不配合是指，未按照既定的施工顺序进行土方开挖施工作业。 5建筑工程中的深基坑支护施工技术的应用 5.1护坡桩施工技术 护坡桩支护施工技术在地下建筑工程被广泛应用的主要原因是由于在进行护坡桩支护施工技术的时候，成装率非常高，并且在实际施工的过程当中，施工时间短，施工方法便捷，对于比较复杂的深基坑支护工程来说也能够起到非常好的支护效果。所以在进行实际施工的时候护桩坡支护施工技术是被应用得非常广泛的，它的主要特点是一砖孔技术为主要手段。在相关施工人员进行实际护坡桩施工的时候一定要按照合理的工程设计方案进行合适的设计。在实际施工的过程当中，遵循各项标准和要求，保证成桩质量达标。在此期间，还需要注意的就是在进行护坡桩支护施工技术实际施工的时候一定要对钻出的孔洞进行灌浆操作，并且在一段时间内反复灌浆，直到灌浆柱被形成，在这段期间内程序的操作要求并不是很高，所以简单的施工人员，就能够进行很好的操控。但是在进行施工人员选取的时候应该尽量选取有相关工作经验的人员，确保成桩的效率以及支护工程的稳定性和安全性。 5.2土钉支护施工 在深基坑支护技术中，可以确保深基坑拥有较为优良整体性能以及稳固性能的技术便是土钉支护技术，其实通过土钉与土体所形成的摩擦力，确保基坑整体稳定性得到显著的改善。在土钉支护施工作业的过程中，土钉拉力应当根据基坑支护工程具体要求而科学的设计。
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 基坑支护及安全要求(最新版)
基坑支护及安全要求(最新版)导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。 1．基坑开挖遇有下列情况之一时，应设置坑壁支护结构： （1）因放坡开挖工程量过大而不符合技术经济要求； （2）因附近有建（构）筑物而不能放坡开挖； （3）边坡处于容易丧失稳定的松散土或饱和软土； （4）地下水丰富而又不宜采用井点降水的场地； 2．基坑支护结构，应根据开挖深度、土质条件、地下水位、邻近建（构）筑物、施工环境和方法等情况进行选择和设计。大型深基坑可选用喷锚、排桩式挡土墙等作结构支护，必要时应设置支撑或拉锚系统予以加强。 3．基坑的支护结构在整个施工期间应有足够的强度和刚度，当地下水位较高时，尚应具有良好的隔水防漏性能。设计时应对安装、使用和拆除支锚系统的各个不同阶段进行相应的验算。 4．对一般较简易的基坑（管沟）支撑可根据已有施工经验，因地制宜地加以设计。
5．采用灌注桩作坑壁支撑时，应符合下列要求： （1）应尽量减少打桩时产生的振动和噪声对邻近建筑物、构筑物、仪器设备和城市环境的影响； （2）灌注桩的施工安全要求应按“桩基施工”的有关要求执行； （3）在桩附近挖土时，应防止桩身受到损伤； （4）采用钢筋混凝土灌注桩时，应在桩的混凝土强度达到设计强度等级后，方可挖土； 6．采用钢筋混凝土桩作坑壁支撑并加设锚杆时，应符合下列要求：（1）锚杆宜选用螺纹钢筋，使用前应清除油污和浮锈，以便增强粘结的握裹力和防止发生意外； （2）锚固段应设置在稳定性较好的土层或岩层中，长度应大于或等于计算规定； （3）钻孔时不得损坏已有的管沟、电缆等地下埋设物； （4）施工前应作抗拔试验，测定错杆的抗拨拉力，验证可靠后，方可施工； （5）锚固段应用水泥砂浆灌注密实； （6）应经常检查锚头紧固和锚杆周围的土质情况。 7．采用排桩式挡土墙作基坑开挖的支护结构时，一般可选用钻
绿洲中环中心工程基坑监测方案 一、前言 （一）、工程概况 拟建的绿洲中环中心工程由上海金午置业有限公司开发建设，位于普陀区金沙江路、真北路口。现拟在路口建设一商务中心；建筑物基坑直径近210M,两层地下室，基坑围护设计单位为同济大学建筑设计研究院，属二级基坑，设计采用两道钢筋混凝土环型内支撑。 （二）、工程周围环境 本工程位于城市主干道真北路和金沙江路路口，两侧交通较为繁忙，其中真北路正在建设中环线，工程影响因素较为复杂；地下管线纵横交错；拟建建筑物北侧为小区内部正在建设的高层商住楼，西侧为既有建筑物。 基坑的施工要在不影响这些邻近建筑物和市政管线正常使用的条件下进行。 1、周边管线分布情况 本工程位于金沙江路北侧、真北路西侧，有数量众多的地下市政管线，因中环线工程施工时部分将予以搬迁。根据甲方提供的区域管线图，结合现场踏勘结果，在2.5倍开挖深度施工范围内需要监护的周边管线主要包括： 工地南侧金沙江路上的Φ500配水管，距离开挖边缘距离最 近处在18-20M，为重点监护对象；内侧有路灯、路灯电缆 等，亦须适当布置监测点。。 工地东侧的真北路西侧人行道和非机动车道上布置有24孔市 话信息管线、Φ300配水管、Φ1200配水管，距离开挖边缘大 于24M（因为存在中环线道路控制线），本次监测布置了相 应监测点。
金沙江路南侧的配水管因为距离在35M以上，真北路东侧的 管线距离在45M以上，暂不考虑监护事宜（可根据管线主管 部门意见调整）。 2、邻近建筑物分布情况 工地北侧为在建中的高层住宅，其中编号为10号的住宅距离开挖边缘在10M左右，需进行监测。工地西侧有多座1~2层已有建筑物，主要包括：曹杨灯具厂、上海义勇修理厂等，部分建筑物位于开挖影响范围内。 （三）、工程地质情况 本工程地质、水文地质情况详见工程地质勘察报告（略）。 二、监测方案制定的依据 本次监测工作方案制定的主要依据有： 1、国家标准《工程测量规范》（GB50026-93）； 2、上海市工程建设规范《地基基础设计规范》(DGJ08-11-1999)； 3、《城市测量规范》（CJJ 8-99） 4、上海市工程建设规范《基坑工程设计规程》(DGJ08-61-97)； 5、甲方提供的工程资料； 6、市政管线部门的要求 三、监测工作的主要目的 本次工程的施工监测的主要目的为： 1、确保绿洲中环中心工程基坑施工期间基坑的稳定性、结构体本身的安全和稳定； 2、确保施工影响区域内的已有建筑物及市政管线的安全稳定，为控制施工对周围环境的影响提供判断数据； 3、及时为施工提供反馈信息，随时根据监测资料调整施工程序，消除安全隐患，是工程信息化施工的重要组成部分；
基坑支护设计总说明 一、工程概况 本工程为新川科技园污水泵站提升泵房项目基坑支护施工图设计。 (一)基坑位置及建设规模 场地位于污水泵站提升泵房位于新川科技园二组团内,东临洗瓦堰及B线道路,北面为规划220KV变电站,西面为地铁一号线红星站场站用地,之间有规划10m宽防护绿地,南面为规划市政绿地及华阳大道,该建筑物为1F,设一层地下室,设计 +0.00=480.30m。 (二)使用年限 本工程场地地面标高在481.0m左右,因此基坑设计时高度按481.0m考虑,地 下室基坑开挖深度西边按16.5m考虑(即基坑开挖底面标高为464.50m),东边按13.8m考虑(即基坑开挖底面标高为467.2m)。基坑安全等级为一级,结构重要性系数为1.1。 本项目基坑支护结构设计使用年限为一年,从基坑开挖之日起算。超过使用年限后未回填,支护体系需进行安全鉴定。 (三)基坑对周边影响 本工程地下室开挖深度为场地面标高(481.0m)以下13.8-16.5m,基坑开挖底 面标高为464.5-467.2m。根据业主提供的周边道路及地下管线资料及现状周边建(构)筑物情况,场地周边环境情况如下: 1、周边建构筑物及市政道路 基坑现在场地周围无建筑物分布。
2、地下管线 基坑的东侧和南侧有军用电缆分布电缆埋深约3m,距离本工程地下室边线约10~16.7m,不会对其造成影响。 3、地面沉降 本工程拟采用管井降水与明排水相结合。明挖顺作法施工时,工程施工可能引起地面不均匀沉降,应预防周边建(构筑)物下沉、倾斜、开裂,甚至造成破坏性影响。 施工前应对周边进行摄像取证,并在建筑物周边布设观测点,进行系统、全面的跟踪测量,信息化施工。根据监测结果及时调整施工方案,如出现异常情况,应立即停止施工,及时采用补救措施,确保建(构)筑物安全。 二、设计依据 1、《新川创新科技园污水泵站及配套管网市政工程岩土工程勘察报告》 2、业主提供的《新川创新科技园污水泵站建筑设计图》 3、设计采用的规范: 《岩土工程勘察规范》(GB50021-2001)(2009版) 《建筑地基基础设计规范》(GB50007-2011) 《混凝土结构设计规范》(GBJ50010-2010) 《建筑桩基技术规范》(JGJ94-2008) 《建筑基坑支护技术规范》(JGJ120-2012)
八大基坑支护类型及优缺点总结 1 放坡开挖 优势：造价最便宜，支护施工进度快。 劣势：回填土方较大，雨季因浸泡容易局部坍塌。 适用：场地开阔，土层较好，周围无重要建筑物、地下管线的工程。放坡高度超过5m，建议分级放坡。 注意事项：周边条件允许情况下，尽量坡度放大，软土地区放坡尽量增加坡脚反压，做好降水、截水、泄水措施。一般情况可用铁丝网代替钢筋网，用石粉代替砂、石喷砼护面。 2 土钉墙（加强型土钉墙） 优势：稳定可靠、经济性好、效果较好、在土质较好地区应积极推广。 劣势：土质不好的地区难以运用，需土方配合分层开挖，对工期要求紧工地需投入较多设备。适用：主要用于土质较好地区，开挖较浅基坑。 注意事项：对于周边临近建筑物或道路等对变形控制较严格区段或较深的基坑，需增加预应力锚杆或锚索，称之为加强型土钉墙，因施加预应力较小，可设置简易腰梁。 根据土层及地下水情况能干法成孔尽量干法成孔。如遇回填土及局部软土层，钢筋土钉改为钢花管土钉采用冲击器击入效果更佳。 3 复合土钉墙（加强型复合土钉墙） 优势：复合土钉墙具有挡土、止水的双重功能，效果良好；由于一般坑内无支撑，便于机械化快速挖土；一般情况下较经济。 劣势：施工工期相对较长，需待搅拌桩或旋喷桩达到一定强度方可开挖。
适用：存在软土层区域，或回填土区域，或受场地限制需垂直开挖区域。 注意事项：深层搅拌桩在较厚砂层施工较易开叉，需设置多排搭接。由于搅拌桩抗拉抗剪性能较差，一般情况需内插钢管或型钢，并设置冠梁。对于局部狭窄区域，搅拌桩机械无法施工时，可采取高压旋喷桩代替。对于周边临近建筑物或道路等对变形控制较严格区段或较深的基坑，需增加预应力锚杆或锚索，称之为加强型复合土钉墙。 4 拉森钢板桩 优势：耐久性良好，二次利用率高；施工方便，工期短。 劣势：不能挡水和土中的细小颗粒，在地下水位高的地区需采取隔水或降水措施；悬臂抗弯能力较弱，开挖后变形较大。 适用：悬臂支护适用于小于4m基坑。超过4m基坑建议设置内支撑（一道或多道），建议下部一定需有嵌固端进入稳定土层，如果无法进入稳定土层，建议增加被动土加固，否则容易倾覆。 5 灌注桩+锚索（砼内支撑） 优势：墙身强度高,刚度大，支护稳定性好，变形小。成孔设备根据土层及工期要求可选择性较多：人工挖孔、钻孔灌注桩、冲孔桩、旋挖灌注桩。 劣势：造价较高，工期较长。桩间缝隙易造成水土流失，特别是在高水位砂层地区,需根据工程条件采取注浆、普通水泥搅拌桩、旋喷桩、大直径搅拌桩、三轴搅拌桩等施工措施以解决止水问题。 适用：多用于2层及以上地下室支护设计的基坑中，采取锚索控制变形。坑深8～20m 的基坑工程, 适用于较差土层。 注意事项：周边对基坑变形极敏感区段，即使基坑较浅也可采用灌注桩施工。对于地下水较难控制区段可采取咬合方式施工。对于较难施工锚索区段，可采用灌注桩+钢筋混凝土内支撑（斜支撑）方式代替。还有其它变种类型：较难施工锚索及较难施工内支撑时，可采用双排灌注桩+大冠梁支护。 6
