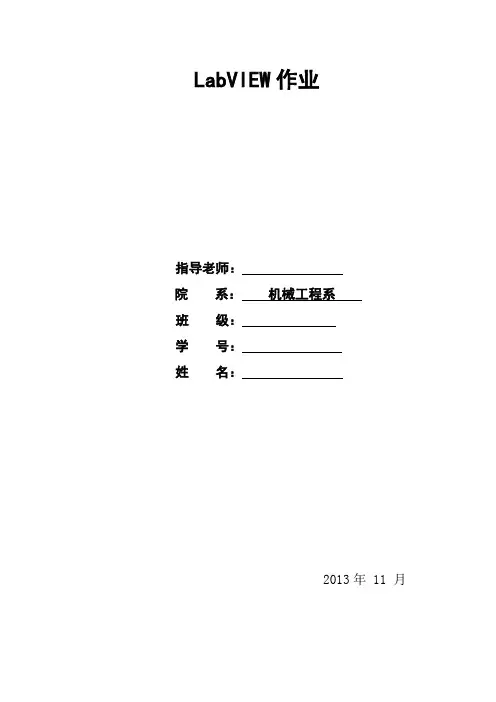

LabVIEW作业
指导老师：
院系：机械工程系
班级：
学号：
姓名：
2013年 11 月
1、创建一个二维LED灯。
在前面板打开控件选板，在银色中点数组，创建一个数组（银色），在银色中点布尔，创建一个LED（银色），将其拉到之前创建的数组（银色）框中，将其拉成二维数组，将其标签改为初始状态，整体复制粘贴，将其标签改为运行状态，右击将运行状态数组转换为显示控件如图1-1所示：
图1-1 LED灯前面板
在程序框图中打开函数选板，点击编程中的结构，创建一个While循环，在While循环框内右击循环条件创建一个停止按钮，真（T）时停止，在编程中点定时，创建一个等待（ms），创建等待常量100，接着在While循环内嵌入一个For循环，点击编程|数组，创建一个一维数组循环移位，创建常量1，右击在While循环框外的初始状态数组创建局部变量，右击局部变量创建常量，将其拉为二维数组对应的位数，改变其中的某些布尔值，连线，While循环连的是移位寄存器，For循环连的是自动索引隧道，如图1-2所示：
图1-2 LED灯程序框图
2、分别用For循环和While循环求0～100内所有奇数的和。
2.1、For循环
在前面板打开控件选板，创建一个数值显示控件，将其标签改为0～100内奇数的和，如图2-1所示：
图2-1 For循环求0～100内奇数的和前面板
在程序框图中打开函数选板，点击编程中的结构，创建一个For循环，N为50，在编程|数值中，创建一个乘法、加法还有加1，移位寄存器的初始值为0，连线，如图2-2所示：
图2-2 For循环求0～100内奇数的和程序框图
2.2、While循环
在前面板打开控件选板，创建一个数值显示控件，将其标签改为0～100内奇数的和，如图2-3所示：
图2-3 While循环求0～100内奇数的和前面板
在程序框图中打开函数选板，点击编程中的结构，创建一个While循环，在编程|数值中，创建一个乘法、加法还有加1，移位寄存器的初始值为0，在编程|比较中，创建一个“大于等于？”，由于While循环先执行再比较，所以比较的数应该是最后一个奇数99，创建常量99，连线，如图2-4所示：
图2-4 While循环求0～100内奇数的和程序框图
