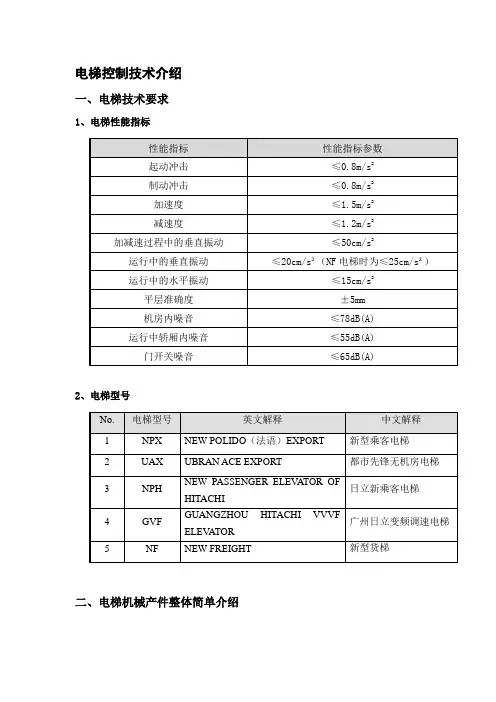

电梯控制技术介绍
一、电梯技术要求
1、电梯性能指标
2、电梯型号
二、电梯机械产件整体简单介绍
电梯系统的组成情况基本相同，主要由曳引系统、导向系统、轿厢系统、门系统、对重装置系统、安全保护系统、电气控制及信号系统等组成。其中UAX无机房电梯将曳引机、控制柜及限速器置于井道内，取消了专用的机房设置。
NPX、NPH、GVF、NF电梯的整体结构图——见有机房电梯整体结构图
UAX电梯的整体结构图——见无机房电梯整体结构图
1、曳引系统：
功能：输出与传送动力，使电梯运行。
组成：主要由曳引机、曳引绳、导向轮、反绳轮等组成。
曳引机：包括电动机、制动器和曳引轮在内的靠曳引绳和曳引轮槽摩擦力驱动或停止电梯的装置。
曳引绳：连接轿厢和对重装置并靠与曳引轮槽的摩擦力驱动轿厢升降的专用钢丝绳。
导向轮：为增大轿厢与对重之间的距离，使曳引绳经曳引轮再导向对重装置或轿厢一侧而设置的绳轮。
反绳轮：在轿架和对重框架上部的动滑轮。根据需要曳引绳绕过反绳轮可以构成不同的曳引比。
2、导向系统：
功能：限制轿厢和对重的活动自由度，使轿厢和对重只能沿着导轨作升降运动。
组成：由导轨、导靴和导轨支架组成。
导轨：供轿厢和对重运行的导向部件,由钢轨和连接板组成。
导靴：设置在轿架和对重装置上，使轿厢和对重装置沿导轨运行的导向装置。
导轨支架：固定在井道壁或横梁上，支撑和固定导轨用的构件。
3、轿厢：
功能：用以运载乘客或其他载荷的轿体部件。
组成：由轿架和轿厢组成。
轿架：固定和支撑轿厢本身和运载重量的承重框架，一般由上梁、立柱、底梁等组成。
轿厢：是电梯的工作容体，具有与载重量和服务对象相适应的空间。由轿底、轿壁、轿顶、装饰顶等组成。
4、门系统：
功能：封住层站出入口和轿厢出入口。
组成：由轿门、层门、开门机、门套等组成。
轿门：设在轿厢入口的门，由门板、轿门导轨架、轿厢地坎等组成。
层门：设在层站入口的门，又称厅门，由门板、层门导轨架、层门地坎、层门联动机构等组成。
开门机：使轿厢门和层门开启或关闭的装置。
门套：装饰层门门框的部件，主要起定位及保证与门扇之间的间隙符合安全标准要求的作用。
5、对重装置系统：
功能：用来平衡全部轿厢质量和一部分额定载重量。
组成：由对重块和对重框架等组成。
对重装置：由曳引绳经曳引轮与轿厢相连接，在运行过程中起平衡作用的装置。
6、安全保护系统：
功能：保证电梯安全使用，防止一切危及人身安全的事故发生。
组成：主要由限速器、安全钳、缓冲器、门锁等组成。
限速器：当电梯的运行速度超过额定速度一定值时，其动作能导致安全钳起作用的安全装置。
安全钳：限速器动作时，使轿厢或对重停止运行保持静止运行状态，并能夹紧在导轨上的一种机械安全装置。
缓冲器：位于行程端部，用以吸收轿厢动能的一种弹性缓冲安全装置。
门锁装置：轿门与层门关闭后锁紧，同时接通控制回路，轿厢方可运行的机电联锁安全装置。
极限开关：当轿厢运行超越端站停止装置时，在轿厢或对重装置未接触缓冲器之前，强迫切断主电源和控制电源的非自动复位的安全装置。
7、电气控制及信号系统：
功能：使电梯按拟定的运行方式自动运行。
组成：主要由控制柜、轿顶电气箱、厅门召唤指示系统、轿厢操纵系统等组成。
控制柜：主要对电动机及开关门的起动、减速、停止、运行方向、指层显示、层站召唤、轿内指令、安全保护等指令信号进行管理。
轿顶电气箱：主要负责门机的驱动，轿厢载重量、轿内指令、门的状态等有关轿厢信号的接收和发送。
8、厅门召唤指示系统：
它是乘客在侯梯厅与电梯的人机界面，负责接收乘客的乘梯需求，并告知电梯的现状。
9、轿厢操纵系统：
它是乘客在轿厢内与电梯的人机界面，负责接收乘客的乘梯需求，并告知电梯的现状。负责提供轿内检修、司机运行、专用运行等特殊运行时的信号输入接口。
控制柜
开门机
轿门
轿厢导轨
随行电缆
导轨撑架
层门
补偿链（缆）
补偿链（缆）导向
装置
缓冲器
对重装置
对重导轨
轿架
限速器
曳引轮
有机房电梯整体结构图
