公差配合与测量技术习题及参考答案1
单项选择题
1.相互配合的孔与轴，（）相同。
A、基本偏差
B、尺寸公差
C、基本尺寸
D、极限尺寸
答案：C
2.验收极限的方式有内缩方式和不内缩方式，内缩方式的验收极限是将最大实体尺寸和最小实体尺寸分别向公差带内移动一个安全裕度A，A值一般为公差值的（）。
A、五分之一
B、十分之一
C、二十分之一
D、五十分之一
答案：B
3.关于可逆要求描述正确的是（）。
A、可逆要求可以单独使用
B、当叠用于最大实体要求时，实际尺寸可补偿形位公差，但不可超出最大实体
尺寸
C、当叠用于最大实体要求时，允许实际尺寸有条件地超出最大实体尺寸
D、当叠用于最小实体要求时，保证最壁厚的最大值不超过指定尺寸
答案：C
4.下列内容表述正确的是（）。
A、孔的最大实体尺寸是最小极限尺寸
B、孔的最小实体尺寸是最小极限尺寸
C、过盈配合的配合精度仅与轴的尺寸公差有关
D、过盈配合的配合精度仅与孔的尺寸公差有关
答案：A
5.孔的上偏差为+，下偏差为；轴的上偏差为+，下偏差为；关于该配合描述正确的是（）。
A、间隙配合，最大间隙为+
B、过盈配合，最大过盈为
C、过渡配合，最大间隙为+，最大过盈为
D、配合类型不定
答案：C
6.锥度为1:的圆锥角α为（）。
A、30度
B、40度
C、60度
D、90度
答案：D
7.下列关于公差等级描述正确的是（）。
A、公差等级高，则公差带宽
B、在满足使用要求的前提下，应尽量选用低的公差等级
C、孔与轴相配合时，应选用与孔同级的轴相配合
D、标准规定，标准公差分为18级
答案：B
+的孔与的轴配合时，该配合类型是（）。
A、间隙配合，最大间隙为，最小间隙为0
B、过盈配合，最大过盈为，最小过盈为0
C、过盈配合，最大过盈为，最小过盈为0
D、间隙配合，最大间隙为，最小间隙为0
答案：D
9.某配合的最大过盈量数值为34微米，配合公差为44微米，该配合类型为（）。
A、间隙配合
B、过渡配合
C、过盈配合
D、不清楚
答案：B
10.被测量的绝对误差与其真值之比，称为（）。
A、绝对误差
B、相对误差
C、极限误差
D、测量误差
答案：B
11.量块的基本特性除了稳定性、耐磨性和准确性之外，还有一个重要的特性是（）。
A、经济性
B、实用性
C、研和性
D、方便性
答案：C
12.准确度，是能表示测量结果与真值一致程度的概念，下列概念与之意义相同的是（）。
A、正确度
B、精密度
C、稳定度
D、精确度
答案：D
13.下列测量属于间接测量的有（）。
A、光学比较仪测量外径
B、千分尺测量外径
C、内径千分尺测量孔内径
D、游标卡尺测量两孔的中心距
答案：D
14.形位公差带的常见形状有（）种。
A、7
B、8
C、9
D、10
答案：C
15.包容要求的作用有（）。
A、包容要求仅对间隙配合有作用
B、包容要求仅对过盈配合有作用
C、采包容要求时，可保证实际间隙小于最大间隙
D、采用包容要求时，可保证实际过盈量小于最大过盈量
答案：D
16.关于可逆要求描述正确的是（）。
A、可逆要求可以单独使用
B、当叠用于最大实体要求时，实际尺寸可补偿形位公差，但不可超出最大实体
尺寸
C、当叠用于最大实体要求时，允许实际尺寸有条件地超出最大实体尺寸
D、当叠用于最小实体要求时，保证最壁厚的最大值不超过指定尺寸
答案：C
17.在零件尺寸链中，封闭环是加工形成的，应该选择何种类型的尺寸为封闭环（）。
A、最不重要的
B、最重要的
C、不太重要的
答案：B
18.关于表面粗糙度描述错误的是（）。
A、工作表面比非工作表面的的表面粗糙度数值小
B、尺寸精度高的表面粗糙度精度应该更高
C、配合表面的表面粗糙度数值应该更低
D、摩擦表面比非摩擦表面的粗糙度数值应该更大
答案：D
多项选择题
1.关于表面粗糙度符号描述正确的是（）。
A、表面粗糙度加工纹理符号C，表示表面纹理为近似的同心圆
B、表面粗糙度加工纹理符号—，表示表面纹理平行于代号标注的视图投影面
C、表面粗糙度加工纹理符号X，表示表面纹理呈相交的方向
D、表面粗糙度加工纹理符号R，表示表面纹理呈近似放射形
E、表面粗糙度加工纹理符号M，表示表面纹理呈多方向
答案：ABCDE
2.量规按用途可分为（）。
A、工作量规
B、通规
C、止规
D、验收量规
E、校对量规
答案：ADE
3.关于塞规和卡规描述正确的有（）。
A、塞规分为通规和止规
B、卡规分为通规和止规
C、塞规的止规是按照孔的最大极限尺寸设计的，作用是防止孔的实际尺寸大于
孔的最大极限尺寸
D、卡规是轴用极限量规
E、卡规的止规是按轴的最小极限尺寸设计的，防止轴的实际作用尺寸过小。答案：ABCDE
4.给定一个方向的直线度公差带形状与下列选项相同的是（）。
A、线对面的平行度公差带
B、面对线的垂直度公差带
C、线对面的垂直度公差带
D、面对面的平行度公差带
E、面的平面度公差带
答案：ABDE
5.一直线任意方向直线度的公差带形状与下列选项相同的是（）。
A、直线对平面的垂直度公差带
B、圆柱度公差带
C、同轴度公差带
D、直线对直线任意方向的平行度公差带
E、直线对直线给定相互垂直的两个方向的平行度公差带
答案：ACD
判断题
1.圆锥工件的检测，无论圆锥工件是大批量还是小批量，都无法用量规实现。
答案：错误
2.对内螺纹，规定了中径、小径公差带位置；对外螺纹的中径和大径规定了公差带位置。
答案：正确
3.普通螺纹公差，包含了牙型半角公差和螺距公差。
答案：正确
名词解释
1.表面粗糙度
答案：表面粗糙度是指零件在加工过程中，因不同的加工方法、机床与工具的
精度、振动及磨损等因素在加工表面上所形成的具有较小间隔和较小峰谷的微观
状况，属于微观几何误差。
2.切向综合总偏差
答案：切向综合总偏差是指被测齿轮与理想精确的测量齿轮单面啮合检验时，
在被测齿轮一转内，齿轮分度圆上实际圆周位移与理论圆周位移的最大差值。
《公差配合与技术测量技术》教案 课程性质和任务 性质：是机械类各专业的一门专业基础课。 任务：是使学生获得技术工所必须具备的公差和技术测量方面的基础知识与一定的实际工作技能，为专业工种应用公差标准和掌握检测技术打下基础。 课程教学目标 1．掌握公差配合、形位公差和表面粗糙度的标准及应用即看懂并学会有关公差与配合容在图纸上的标注方法和查阅有关表格。 2．了解有关测量的基本知识，理解常用量具的读数原理，掌握常用量具的使用方法。 绪论 课时：2课时 教学目的和要求： 本模块作为本课程的开篇,通过对互换性的讲解,引出了全课程的容,因此教学中要充分利用趣味性来引导学生对本课程特点的理解,提高学生的学习积极性.为此提出如下要求： 1. 了解互换性的含义； 2. 懂得学习《公差配合与技术测量基础》的重要性。 教学重点及难点： （１）掌握互换性的概念及其在机械制造业中的应用。 （２）掌握加工误差与公差之间的关系。 （３）理解标准化与计量、优先数的概念。 教学容: 一、互换性的概述 1、互换性的含义 在机械工业中,互换性是指制成的同一规格的一批零件或部件,不需作任何挑选,调整或辅助加工(如钳工修配),就能进行装配,并能满足机械产品的使用性能要求的一种特性。例：同型号的轴承、光管、螺钉等等。 互换性容：几何参数，力学性能，物理化学性能等方面。 2、作用 有利于组织专业化协作。 有利于用现代化工艺装配。 有利于采用流水线和自动线生产方式。 提高生产效率，降低成本，延长机器使用寿命。 3、分类 ①完全互换性：若零件在装配或更换时，不作任何选择，不需调整或修配，就能满足预定的使用 要求，则成为完全互换性（当不限定互换围时，称为完全互换法，也叫绝对互换法）。 ②不完全互换性：由于某种特殊原因只允许零件在一定围互换时，称为不完全互换法。 4、互换性条件 一批相同规格的零件具有互换性的条件为：实际尺寸在允许的围；形状误差在允许的围；位置误差在
试卷总分:100 得分:100 一、单选题(共15 道试题,共30 分) 1.反映过渡配合松紧变化程度的两个特征值是（），设计时应根据零件的使用要求来规定这两个极限值。 A.最大过盈和最小间隙 B.最大间隙和最小过盈 C.最大间隙和最大过盈 D.极限间隙和极限过盈 正确答案:C 2.配合精度要求越高的零件表面，表面粗糙度参数允许值应当越小的理由是（）。 A.便于安装拆卸 B.外形美观 C.保证间隙配合的稳定性或过盈配合的联接强度 D.考虑加工的经济性 正确答案:C 3.滚动轴承内圈与基本偏差为h的轴颈形成（）配合。 A.不能确定配合类型 B.过盈配合 C.间隙配合 D.过渡配合 正确答案:D 4.国家标准规定，矩形花键联结的定心方式采用（）。 A.键侧定心 B.键槽侧定心 C.大径定心 D.小径定心 正确答案:D 5.所谓公差原则，是指（）。 A.确定几何公差数值大小的原则 B.确定形状公差与方向公差、位置公差之间关系的原则 C.确定尺寸公差与配合的原则 D.确定几何公差与尺寸公差之间相互关系的原则 正确答案:D
6.在平键的连接中，轴槽采用的是（）配合。 A.基孔制 B.基轴制 C.非基准制 D.基准制 正确答案:B 7.比较Φ25f7、Φ25f8，两个尺寸公差带的（）。 A.上偏差相同，下偏差不同，尺寸公差不同 B.上、下偏差均相同，尺寸公差相同 C.上、下偏差各不相同，尺寸公差不同 D.上偏差不同，下偏差相同，尺寸公差不同 正确答案:A 8.某对孔轴配合，若轴的尺寸合格，孔的尺寸不合格，则装配以后的结合（）。 A.是合用的，孔、轴均有互换性 B.可能是合用的，轴有互换性，孔无互换性 C.是合用的，孔、轴均无互换性 D.可能是合用的，孔、轴均无互换性 正确答案:B 9.国家标准对平键的键宽尺寸规定了（）公差带。 A.1种 B.2种 C.3种 D.4种 正确答案:A 10.矩形花键的等分度误差一般应当用（）公差进行控制，并且采用（）（公差要求）。 A.对称度，包容要求 B.对称度，最大实体要求 C.位置度，包容要求 D.位置度，最大实体要求 正确答案:D 11.假如某普通螺纹的实际中径在其中径极限尺寸范围之内，则可以判断该螺纹（）。 A.合格 B.不合格 C.无法判断

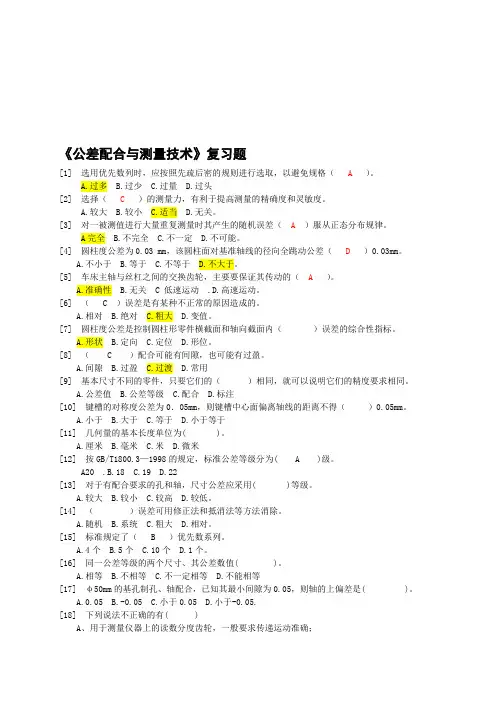

《公差配合与测量技术》复习题 [1] 选用优先数列时，应按照先疏后密的规则进行选取，以避免规格（A）。 A.过多 B.过少 C.过量 D.过头 [2] 选择（ C）的测量力，有利于提高测量的精确度和灵敏度。 A.较大 B.较小 C.适当 D.无关。 [3] 对一被测值进行大量重复测量时其产生的随机误差（A）服从正态分布规律。 A完全 B.不完全 C.不一定 D.不可能。 [4] 圆柱度公差为0.03 mm，该圆柱面对基准轴线的径向全跳动公差（D）0.03mm。 A.不小于 B.等于 C.不等于 D.不大于。 [5] 车床主轴与丝杠之间的交换齿轮，主要要保证其传动的（ A ）。 A.准确性 B.无关 C 低速运动 .D.高速运动。 [6] （ C ）误差是有某种不正常的原因造成的。 A.相对 B.绝对 C.粗大 D.变值。 [7] 圆柱度公差是控制圆柱形零件横截面和轴向截面内（）误差的综合性指标。 A.形状 B.定向 C.定位 D.形位。 [8] （ C ）配合可能有间隙，也可能有过盈。 A.间隙 B.过盈 C.过渡 D.常用 [9] 基本尺寸不同的零件，只要它们的（）相同，就可以说明它们的精度要求相同。 A.公差值 B.公差等级 C.配合 D.标注 [10] 键槽的对称度公差为0．05mm，则键槽中心面偏离轴线的距离不得（）0.05mm。 A.小于 B.大于 C.等于 D.小于等于 [11] 几何量的基本长度单位为( )。 A.厘米 B.毫米 C.米 D.微米 [12] 按GB/T1800.3—1998的规定，标准公差等级分为( A )级。 A20 .B.18 C.19 D.22 [13] 对于有配合要求的孔和轴，尺寸公差应采用( )等级。 A.较大 B.较小 C.较高 D.较低。 [14] （）误差可用修正法和抵消法等方法消除。 A.随机 B.系统 C.粗大 D.相对。 [15] 标准规定了（ B ）优先数系列。 A.4个 B.5个 C.10个 D.1个。 [16] 同一公差等级的两个尺寸、其公差数值( )。 A.相等 B.不相等 C.不一定相等 D.不能相等 [17] φ50mm的基孔制孔、轴配合，已知其最小间隙为0.05，则轴的上偏差是( )。 A.0.05 B.-0.05 C.小于0.05 D.小于-0.05. [18] 下列说法不正确的有( ) A、用于测量仪器上的读数分度齿轮，一般要求传递运动准确； B、用于传递动力的齿轮，一般要求载荷分布均匀； C、用于高速传动的齿轮，一般要求载荷分布均匀； D、低速动力齿轮，对运动的准确性要求高。 [19] 测量与被测几何量有一定函数关系的几何量，然后通过函数关系式运算，获得该被测几何量的量值的方法，称为( ) A、相对测量法
