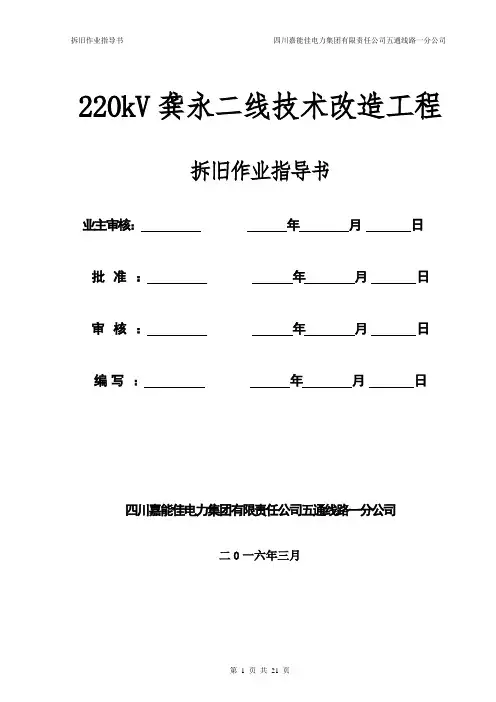

220kV龚永二线技术改造工程
拆旧作业指导书
业主审核：年月日
批准：年月日
审核：年月日
编写：年月日
嘉能佳电力集团有限责任公司五通线路一分公司
二0一六年三月
目录
一、适用围 (1)
二、工程简介 (2)
三、铁塔拆卸主要工作容及工作量 (3)
四、拆旧总体方案 (3)
一、适用围
1、本施工作业指导书适用于220kV龚永二线技术改造工程单回路线路拆除铁塔10基，拆除导线3.965公里，地线30.977公里。
220kV龚永二线技术改造拆旧明细表
通过本方案规定的工艺方法和操作程序，保证铁塔、导线及地线拆除的安全、可靠，
确保工程顺利进行。
2、组织体系
工作负责人：付小康-----负责工程的施工安全、工期及人员组织、调配、协调、车辆使用具体工作安排等工作，合理安排本次工作的施工力量，安全优质地完成施工队的施工任务。
小组工作负责人：洪波、郝银财、彬、郝银富——负责本小组施工安全及人员组织、调配、协调、车辆使用等工作，合理安排本小组的施工力量，安全优质地完成工作负责人安排的施工任务。
安全负责人：友明、勇——负责工程的施工安全及安全措施的监督实施工作。
技术负责人：秦福雄——负责本工程的施工技术措施的监督实施工作。
二、工程概况
对原220kV龚永二线其中7段进行改造。新建铁塔15基（转角塔6基、直线塔9基），新建导线型号JL/G1A-300/40,路径长3.995km，新建地线型号LBGJ-70-20AC，路径长30.977km；调整导线弧垂长11.282km，地线弧垂长2.757km；拆除铁塔10基、拆除导线路径长3.995km，拆除地线路径长30.977km。围如下：
①对220kV龚永二线#3-#7段改造：新建转角塔1基；新建导线型号为JL/G1A -300/40，路径长0.525km；新建地线型号为LBGJ-70-20AC，路径长2.325km；拆除铁塔1基，拆除导线路径长0.52km、地线路径长2.325km。
②对220kV龚永二线#16-#28段改造：新建直线塔1基、转角塔3基；新建导线型号为JL/G1A-300/40，路径长1.675km；新建地线型号为LBGJ-70-20AC，长6.161km；调整导线弧垂长3.679km、地线弧垂长0.72km；拆除铁塔3基，拆除导线路径长1.65km、地线路径长6.161km。
③对220kV龚永二线#29-#39段改造：新建直线塔2基；新建地线型号为LBGJ-70-20AC，路径长4.909 km；调整导线弧垂长2.962km；拆除铁塔2基，拆除地
线路径长4.909km。
④对220kV龚永二线#41-#50段改造：新建直线塔1基；新建地线型号为LBGJ-70-20AC，长3.859km；调整导线弧垂长1.246km；拆除铁塔1基，拆除地线长
3.859km。
⑤对220kV龚永二线#68-#80段改造：新建直线塔1基、转角塔2基；新建导线型号为JL/G1A-300/40，路径长1.795km；新建地线型号为LBGJ-70-20AC，路径长6.558km；调整导、地线弧垂长0.965km；拆除铁塔3基，拆除导线路径长1.795km、地线路径长6.558km。
⑥对220kV龚永二线#80-#90段改造：新建直线塔2基；新建地线型号为LBGJ-70-20AC，长3.78km；调整导线弧垂长1.358km；拆除地线长3.78km。
对220kV龚永二线#90-#93段改造：新建直线塔2基；新建地线型号为LBGJ-70-20AC，长1.765km；调整导、地线弧垂长1.072km；拆除地线路径长1.765km。
三、铁塔拆卸主要工作容及工作量
1、导地线、绝缘子、金具的拆卸；
2、对旧铁塔的拆卸；
3、对已拆卸完毕导地线、绝缘子、金具、塔材的外运及回收；
四、拆旧总体方案
根据现场情况及以往的工作经验，拆除塔件除本身的重量外，还存在较大安装应力，因此拆卸难度比组塔大，风险及安全隐患较多，为确保拆塔工作安全进行，根据现场勘查及会议分析，决定采取先将导地线拆除后将铁塔采用整体推倒施工方案。
（一）、导、地线拆除
1、在导地线拆除时下方跨越线路停电、验电、挂接地线，所有房屋、公路跨越方案必须按照“220kV龚永二线技术改造停电作业标准卡”现场查勘控制措施实施。
2、原#4、#20、#74、#75为耐塔，因此为防止导地线及铁塔在拆除时因受力不均
发生倾倒，拆除该区段导地线前需在以上塔位点及新建铁塔根据地形打好地锚，安装反向临时拉线以防止铁塔倾倒。施工中必须采用Ф11.5钢绳、地锚做好对地夹角不大于45°的临时拉线，再拆除导地线。地线拆除时必须在钢卡线器后方并一个铁并沟线夹、已防止卡线器突然滑跑。
（二）、整体倒塔工艺
1、塔下准备
a、确定倒塔方向或选定材料堆放场地。
b、将接地引下线拆除，并埋在土中，塔上金具、瓷瓶导地线全部拆除。
c、在塔腿需要切割处划印，印记应保证水平，高度为1m左右，以便于操作为准。
d、倾倒侧铁腿立柱上必须覆盖一层枕木，起到缓冲作用。枕木放置方向应横向倒塔方向，并把倾倒侧的杂物清理干净，以免铁塔倒下时砸飞物体伤人。
2、牵引系统布置
a、塔上用一根Φ12.5×100m钢绳打点，高度为上裤衩下方平面附近，无连板处。
b、钢绳必须将四根主材包住，并将倒塔侧两根主管缠绕一圈，注意防止角铁、连板切割点绳。
c、钢绳通过5T级倒拐滑车与5T级绞磨相连。
d、由于倒塔地形高差不一、为了保证倒塔时的固定方向及倒向预定的安全地段，倒塔行程应足够，必须保证所有人员及机具设备远离倒塔高度的1.2倍。
3、铁塔倾倒应顺线路放向，特殊情况除外，应遵循以下几点：
a、地形有利于绞磨布置；
b、#4往大号侧方向倒塔、#19号往大号侧倒、#20往右后侧倒塔、#23往小号侧倒、#33往大号侧倒塔、#34往大号侧倒塔、#48往左侧倒塔、#75往右侧倒塔、#76往右侧倒塔、#78往右侧倒塔；
c、尽量避免倒塔反向临近悬崖边以及倒塔后将运输道路封死；
d、倒塔方向应无跨越物及经济林。
4、塔腿切割及倒塔（如图一）
a、牵引系统准备就绪后，应全面检查各受力部位，然后开始受力，磨绳和倒拐滑车必须有专人监护，防止磨绳互绞，此时力量不可太大。塔上检查钢绳是否可能被连板、角铁切割。
b、牵引系统调整完毕后，塔上技工下塔，然后开始用氧割方式进行切割塔腿。
c、首先切割倒塔方向两侧面腿部大斜材，然后切割倒塔方向前面两根主管的面（图二中1、2处）只切割主管直径的2/3（图三）；注意两个腿的切割印记要保证在同一水平线上，对于短腿保证切割印记为1m左右高度，长腿切割印记与其保证水平。
d、在切割人员切割完毕后，迅速撤离现场，并清理倒塔现场人员，保证全部撤离到安全区域。牵引系统开始加速牵引，铁塔开始自由倾倒时，牵引停止。牵引系统操作人员迅速撤离至绞磨、地锚后面。
倒塔方向
图二：塔腿切割俯视图
注意：1.2倍塔全高以外及牵引绳两侧各30m外为安全区域，在倒塔过程中施工人员必须撤离至安全区域（图三）。
图三：倒塔施工安全/危险区域图示
5、现场检查清理
a、倒塔完毕拆除钢绳、牵引系统，此时必须认真检查钢绳、滑轮、绞磨等工器具是否损坏，如有损坏不得再次使用。
b、人工分解拆卸铁塔，如拆卸困难，可用氧割形式进行分解拆卸。
C、人工分解拆卸铁塔必须有防止塔材受力弹力伤人的保护措施。
6、地面拆卸和清理
a、铁塔的外运：铁塔拆卸和塔材的外运交叉进行，由于多数塔材长度长，且从上山向山下运，应引起运输人员高度重视。
注：严禁塔材直接从山上向山下滚落。
a、小件运输：采取人力扛、抬、马帮驮运的方式进行外运。
b、大件运输：可采取多人抬、马帮驮运进行运输。
c、塔材运输注意对青苗、路面的保护，运输时应密切与施工队、协调人员联系。
二、旧塔拆除具体方案及示意图
1、#4塔往大号侧倒，具体方案如下：
Φ16磨绳
新建#4塔位
5T绞磨
安置点
#4旧塔拆除示意图
#4旧塔拆除（左侧12米为#4+1新建铁塔、小号为悬崖、左侧有新塔不方便拆除旧塔，故倒塔方向往大号侧倒）
a、旧塔做好反向临时风绳，拆除旧导地线及绝缘子。
b、选择倒塔高度的1.2倍之外较平坦的地方安放好倒拐滑车及牵引绞磨；
c、技工上塔利用磨绳环绕铁塔横担两周并用U型环扣牢；
d、开始按切割工艺标准开始切割塔脚；
e、切割完毕后、切割人员及切割工器具撤离倒塔安全距离，利用绞磨在右侧方向将铁塔拉倒；
2、#19塔往大号侧倒，具体方案如下：
新建#75塔
位
#19旧塔拆除示意图
#19旧塔拆除（小号侧12米为#19+1新建铁塔、小号侧新建铁塔、左右不方便拆除旧塔，故倒塔方向往大号侧倒）；
a 、在新塔组立完毕后，将小号导地线移至新塔保好，拆除大号侧导地线。
b 、旧塔做好控制铁塔倒向临时风绳，拆除旧绝缘子后进行整体推到；
c 、 选择倒塔高度的1.2倍之外较平坦的地方安放好倒拐滑车及牵引绞磨；
d 、 技工上塔利用磨绳环绕铁塔横担两周并用U 型环扣牢；
e 、 开始按切割工艺标准开始切割塔脚；
f 、切割完毕后、切割人员及切割工器具撤离倒塔安全距离，利用绞磨在大号方向将铁塔拉倒；
3、#20塔往右后侧倒，具体方案如下：
小号侧导地线保在新建#19+1新
新建#19+1塔位
Φ16钢丝绳
3T 及倒塔方向3T 绞磨安置点
#20旧塔拆除示意图
#20旧塔拆除（大号侧18米为#19+3新建铁塔、小号侧有为悬崖且下方有铁路、左侧为悬崖、不方便拆除旧塔，故倒塔方向往右后侧倒）
a 、提前组立好新建#19+3铁塔，利用绞磨把大号导地线保在新塔上，拆除小号侧导地线及绝缘子。
b 、采用分解拆除铁塔地线支架及导线横担天桥至图上所标示位置。
c 、选择倒塔高度的1.2倍之外较平坦的地方安放好倒拐滑车及牵引绞磨；
d 、 技工上塔利用磨绳环绕铁塔横担两周并用U 型环扣牢；
e 、开始按切割工艺标准开始切割塔脚；
f 、割完毕后、切割人员及切割工器具撤离倒塔安全距离，利用绞磨在右侧方向将铁塔拉倒；
4、#23塔往小号侧倒，具体方案如下：
新建#19+3塔位
整体倒塔前必须拆除大小号导地线，大号导地线保在新建#19+3铁塔上
3T 倒拐滑车及倒塔方向
3T 绞磨安置点
#23旧塔拆除示意图
#23旧塔拆除（大号侧15米为#23+1新建铁塔、大号侧为新建铁塔、左、右边为菜地不方便拆除旧塔，故倒塔方向往小号侧倒）；
a 、在新塔组立至一定高度时人工拆除地线支架和导线横担天桥，将导地线移至新塔上
b 、旧塔做好控制铁塔倒向临时风绳，拆除旧绝缘子；旧塔人工拆除至低于导线1米后进行整体推到；
c 、 选择倒塔高度的1.2倍之外较平坦的地方安放好倒拐滑车及牵引绞磨；
d 、 技工上塔利用磨绳环绕铁塔横担两周并用U 型环扣牢；
e 、 开始按切割工艺标准开始切割塔脚；
f 、切割完毕后、切割人员及切割工器具撤离倒塔安全距离，利用绞磨在小号侧方向将铁塔拉倒；
5、#33塔往大号侧倒，具体方案如下：
新建#23塔位
Φ16钢丝绳
倒拐滑车3T 绞磨安置点
Φ16钢丝绳
新建#33
塔位
切割点
倒拐滑车
3T绞磨
安置点
#33旧塔拆除示意图
#33旧塔拆除（小号侧10米为#33+1新建铁塔、左、右边是山坡不方便拆除旧塔，故倒塔方向往大号侧倒）；
a、在新塔组立至一定高度时人工拆除地线支架和导线横担天桥，将导地线移至新塔上
b、旧塔做好控制铁塔倒向临时风绳，拆除旧绝缘子；旧塔人工拆除至低于导线1米后进行整体推到；
c、选择倒塔高度的1.2倍之外较平坦的地方安放好倒拐滑车及牵引绞磨；
d、技工上塔利用磨绳环绕铁塔横担两周并用U型环扣牢；
e、开始按切割工艺标准开始切割塔脚；
f、切割完毕后、切割人员及切割工器具撤离倒塔安全距离，利用绞磨在右侧方向将铁塔拉倒；
6、#34塔往大号侧倒，具体方案如下：
#34旧塔拆除示意图
#34旧塔拆除（小号侧12米为#34+1新建铁塔、小号侧新建铁塔、左右不方便拆除旧塔，故倒塔方向往大号侧倒）；
a 、在新塔组立至一定高度时人工拆除地线支架和导线横担天桥，将导地线移至新塔上
b 、旧塔做好控制铁塔倒向临时风绳，拆除旧绝缘子；旧塔人工拆除至低于导线1米后进行整体推到；
c 、 选择倒塔高度的1.2倍之外较平坦的地方安放好倒拐滑车及牵引绞磨；
d 、 技工上塔利用磨绳环绕铁塔横担两周并用U 型环扣牢；
e 、 开始按切割工艺标准开始切割塔脚；
f 、切割完毕后、切割人员及切割工器具撤离倒塔安全距离，利用绞磨在右侧方向将铁塔拉倒；
7、#48塔往左侧倒，具体方案如下：
切割点
3T 绞磨安置点
新建#34塔位
#48旧塔拆除示意图
#48旧塔拆除（小号侧12米为#48+1新建铁塔、大号侧有房屋、右边是山坡不方便拆除旧塔，故倒塔方向往左侧倒）；
a 、在新塔组立至一定高度时人工拆除地线支架和导线横担天桥，将导地线移至新塔上
b 、旧塔做好控制铁塔倒向临时风绳，拆除旧绝缘子；旧塔人工拆除至低于导线1米后进行整体推到；
c 、 选择倒塔高度的1.2倍之外较平坦的地方安放好倒拐滑车及牵引绞磨；
d 、 技工上塔利用磨绳环绕铁塔横担两周并用U 型环扣牢；
e 、 开始按切割工艺标准开始切割塔脚；
f 、切割完毕后、切割人员及切割工器具撤离倒塔安全距离，利用绞磨在右侧方向将铁塔拉倒；
3T 倒拐滑车及倒塔方向
3T 绞磨安置点
切割点大号侧控制铁塔导线钢丝绳
新建#48塔位
#75旧塔拆除示意图
#75旧塔拆除（大号侧12米为#75+1新建铁塔、小号侧有坟堆及保的导地线、左侧有35kV 无名称线路及公路不方便拆除旧塔，故倒塔方向往右侧倒） a 、旧塔做好反向临时风绳，拆除旧导地线及绝缘子。
b 、采用分解拆除铁塔地线支架及导线横担天桥至图上所标示位置。
c 、选择倒塔高度的1.2倍之外较平坦的地方安放好倒拐滑车及牵引绞磨；
d 、 技工上塔利用磨绳环绕铁塔横担两周并用U 型环扣牢；
e 、开始按切割工艺标准开始切割塔脚；
f 、割完毕后、切割人员及切割工器具撤离倒塔安全距离，利用绞磨在右侧方向将铁塔拉倒；
倒塔前松出大小号导地线坟堆
控制铁塔倒向的Φ12钢丝绳
5T 倒拐滑车及倒塔方向
5T 绞磨安置点
切割点 整体倒立前必须如果拆除到此位置新建#75塔位
#76旧塔拆除示意图
#76旧塔拆除（小号侧12米为#76+1新建铁塔、大号侧有保的导地线且为悬崖、小号侧有新塔不方便拆除旧塔，故倒塔方向往右侧倒） a 、旧塔做好反向临时风绳，拆除旧导地线及绝缘子。
b 、选择倒塔高度的1.2倍之外较平坦的地方安放好倒拐滑车及牵引绞磨；
c 、技工上塔利用磨绳环绕铁塔横担两周并用U 型环扣牢；
d 、开始按切割工艺标准开始切割塔脚；
e 、切割完毕后、切割人员及切割工器具撤离倒塔安全距离，利用绞磨在右侧方向将铁塔拉倒；
倒塔前拆除大号导地线、小号导地线利用钢丝绳保在旧塔脚下
Φ16磨绳
5T 绞磨安置点
5T 倒拐滑车及倒塔方向
切割点
控制倒塔方向钢丝绳
新建#76+1塔位
#78旧塔拆除示意图
#78旧塔拆除（大号侧12米为#78+1新建铁塔、大号侧新建铁塔、小号侧有导线且为悬崖不方便拆除旧塔，故倒塔方向往右侧倒）；
a 、在新塔组立至一定高度时人工拆除地线支架和导线横担天桥，将导地线移至新塔上
b 、旧塔做好控制铁塔倒向临时风绳，拆除旧绝缘子；旧塔人工拆除至低于导线1米后进行整体推到；
c 、 选择倒塔高度的1.2倍之外较平坦的地方安放好倒拐滑车及牵引绞磨；
d 、 技工上塔利用磨绳环绕铁塔横担两周并用U 型环扣牢；
e 、 开始按切割工艺标准开始切割塔脚；
f 、切割完毕后、切割人员及切割工器具撤离倒塔安全距离，利用绞磨在右侧方向将铁塔拉倒；
在整体倒塔前必须先拆除此天桥
3T 绞磨安置点
Φ16钢丝绳
控制铁塔倒向Φ12钢丝绳
3T 倒拐滑车及倒塔方向新建#78塔位
（二）、拆旧安全、技术控制措施
1、严格执行拆旧工艺、工序。
2、临时地锚（尖铁桩）应位于松紧线档反向方向，距紧线塔水平距离不得小于挂线点高度的2.5倍；牵引绳对地夹角不大于30度；地锚规格不小于1000×500×100mm，入土深度不小于1.5米。
3、地线反向临时风绳使用尖铁桩时，采用三连桩，各尖铁桩之间应有1.2米左右的距离，主尖铁桩埋深应大于1.5米，辅助尖铁桩入土深为1.1米；
在松紧导地线过程中绞磨应缓慢作业、松紧线档禁止有人逗留，在档交叉跨越处采取有效的防护措施（挂天滑车、松线等方式）。
4、在地线卡线器后端加装铁并沟线夹、正确操作机动绞磨、进磨圈数必须达到5圈以上、尾绳必须抓牢。紧线过程中跑线：卡线器打滑、磨绳滑跑；
5、为了防止铁塔塔头变形：下压力过大及过牵引力过大，地线必须在卡线器后端加装铁并钩线夹、正确操作机动绞磨、进磨圈数必须达到5圈以上、尾绳必须抓牢。除在铁塔顶和横担出口倒拐滑车处安装滑车外，在塔脚还应加挂一个转向滑车，尽量避免下压力过大。
6、在取脱挂点螺栓时必须做冲击试验、仔细检查各受力点受力情况，发现没有问题后方可迅速取掉挂点螺栓，缓慢松出导地线；
7、当导地线松至地面时严禁突然开断导地线，必须保证导地线完全无力以及对所有交叉跨越无影响时方可开断。
8、在拆除连接主材时，操作人员应先选择好安全位置，然后再进行操作；
9、进入施工现场一律正确佩戴安全帽，高空作业人员必须经考试合格，持证上岗。高空作业时，必须系安全带（绳），安全带（绳）必须拴在牢靠的塔材上，并不得低挂高用。
