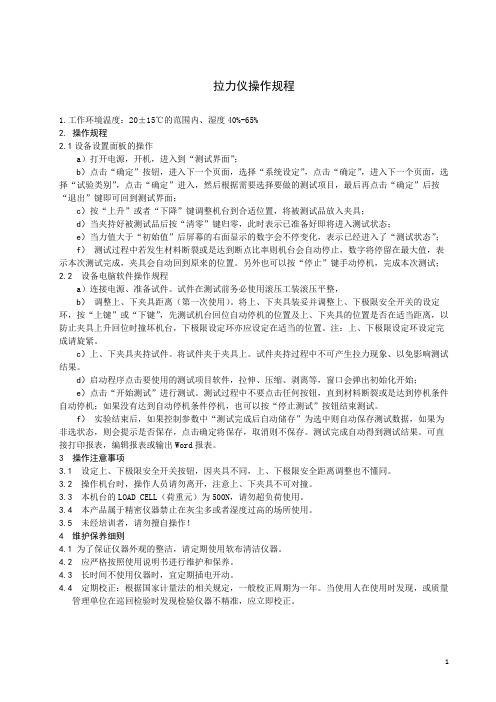

一、拉力试验机使用基本步骤
1、使用前认真阅读产品说明书，了解设备的量程范围、结构；
2、通电，确认机器是否正常供电和显示；
3、根据要求准备要测试材料和样品，并且用配备的夹具把样品夹好；
4、根据测试要求、设定测试方法，（例如：拉伸还是压缩）、设定测试速度（例如：50mm/min）设定
测试单位（例如力单位：N、gf、Lbf、Kgf、KN ，变形单位：mm、cm、inch、等等）提醒每个厂
家的操作系统是不一样的：
5、开始测试，观察测试过程样品的变化；
6、测试完成，输出测试报告，判断是否合格；
7、测试结束，关闭机器电源，清理卫生；
8、常规保养；
二、故障排除与维修
机械系统一般性故障
三、拉力试验机应用
拉力试验机又名拉力测试机、万能材料试验机。拉力试验机是对各种材料进行静载、拉伸、压缩、弯曲、剪切、撕裂、剥离等力学性能的试验设备，适用于各种材料物理力学测试。是物性试验、教学研究、质量控制等不可缺少的检测设备，主要应用于：金属材料，橡塑胶材料，复合型材料，纺织材料，薄膜材料，胶粘制品，电线电缆，绳索，焊接，弹簧，安全带，成品，半成品等领域。依照国家标准GB2792-2014之规定设计制造，另符合ASTM D903、GB/T16491、GB/T1040、GB/T8808、GB13022、GB/T 2790/2791/2792、CNS-11888、JIS K6854, PSTC-7等多项国内国际测试标准。
拉力试验机厂家哪家好我们建议根据测试要求和费用预算综合可虑
1、如果有足够费用预算可以选择例如：英国英特斯朗，美特斯工业系统（中国）有限公司、高铁仪器检
测公司、日本岛津、等进口品牌。
2、如果预算一般可以选择国内做的较好的品牌例如: 恒邦仪器等品牌。
四、恒邦仪器厂家塑料拉力试验机选型指南
四、单臂式金属拉力试验机技术参数：
五、龙门式金属拉力试验机技术参数：
六、东莞市恒邦仪器设备有限公司是一家专业从事实验室试验设备检测设备研发、生产、销售的系统服务制造商，恒邦仪器生产的设备远销国内外，为广大客户提供全方位的实验室测控方案。
公司主营产品有：拉力试验机材料测试系列，模拟环境测试系列，影像测量仪系列，塑胶材料检测系列，胶粘制品检测系列，电子产品检测设备系列，汽配行业检测系列，电池检测设备系列，五金行业检测设备系列，纺织箱包检测设备系列，家电家具检测设备系列，电线电缆检测设备系列、医疗行业检测设备系列等等。东莞总部工厂位于交通便利、制造业发达被誉为世界工厂的东莞市，我公司检测设备广泛应用于电子、汽车、塑胶、五金、家电、线缆、化工、家居用品等行业，并适用于各科研单位、质检机构、学术探讨等领域。
如果您觉得我们专业登陆《恒邦仪器》官网https://www.doczj.com/doc/3511982018.html,了解更多咨询！
编号：XN/WI019-ZG-2009 第 1 页共 4 页 生效日期：2009.08 版本/修改:A/0 绝缘耐压测试仪操作规程 1．目的 将一规定交流或直流高压施加在电器带电部分和非带电部分（一般为外壳）之间以检查电器的绝缘材料所能承受耐压能力的试验。 2．范围 新能研发中心实验室 3．责任 实验室设备负责人，负责设备的使用及日常维护与点检并填写设备使用记录。 4、操作流程 4.1将接地端接地。 4.2将黑色测试线接到测试仪的RETURN端并固定紧，把红色测试线插入高压输出端。 4.3确定仪器开关处于OFF状态，接通电源， OK灯全亮表示电源接法正确。 4.4打开仪器开关使处于ON状态，预热15分钟。 4.5设置参数：如果测试的为具有电容性的负载，务必设置电压上升时间，并根据容性负载的大小设置电压上升时间，最大不超过500V/s。 4.6连接待测体：确认无高压输出。先把黑色测试线接到被测体上，然后再把红色高压测试线接到被测体上。 4.7测试：按START键开始测试，测试灯闪烁，液晶屏显示TEST；液晶屏左下角显示测试电压，右下角显示测试电流，右上角为计时器做计时。 4.8合格判定：若测试过程中仪器不报警，测试时间到液晶显示器显示PASS，仪器判定此被测物为良品。 4.9不合格判定：测试过程中，如果测试电流或电阻超出设定范围，测试仪给出报警FALL灯亮并自动切断输出电压。 不良状态表
编号：XN/WI019-ZG-2009 第 2 页共 4 页 4.10测试完确认：测试完不要立即触摸被测试体。确认测试灯不闪烁，显示器测试电压不跳动，没有高压输出。将黑色和红色测试线从绝缘耐压测试仪上取下并短路5分钟，释放被测体上面积累的电荷。 4.11从被测体上取下测试线。 4.12关机：关掉仪器开关使处于OFF状态，拔掉电源线。 5．注意事项 5.1工作台位置要选在一般人员非必经的场所，使非工作人员远离工作台。高压测试时必须标明“危险！正在高压测试，非工作人员请勿靠近”。 5.2耐压测试仪必须有良好的接地，应将后面板上的接地端与大地接触良好。 5.3本耐压测试仪必须有单独的开关，把此开关置于明显位置并标明其功用。一旦有紧急事故发生，可以立即切断电源，以便处理故障。 5.4测试工作区及其周围的空气中不能含有可燃气体，不能在易燃物的旁边使用耐压测试仪，以免引起爆炸和火灾。 5.5测试时，本机必须放在绝缘的工作台上，操作人员的位置不得有跨越待测物去操作耐压测试仪的现象。 5.6操作人员必须带上绝缘手套方可操作，脚下必须垫绝缘垫。 5.7操作人员不可穿有金属装饰的衣服或佩带金属饰物，如手表、手机等。 5.8将黑色测试线接于RETURN端，使用本测试仪时，要检查黑色测试线是否松动或者脱落，确保其固定好。连接被测物时先将黑色测试线接上待测物。 5.9接好RENTURN端测试线后，按下STOP键，确认测试灯没有亮，再将高压输出线插入高压输出端。 5.10测试仪处于测试状态时，测试线、被测物、测试探头和输出端都带有高压，严禁触摸。不要用手触摸测试线上的鳄鱼夹，测试时测试线上带有高压，鳄鱼夹的绝
目录 1．前言 (2) 2．功能概述 (3) 3．仪器外观 (5) 4．接线方式 (6) 5．主功能菜单 (7) 6．电池静态参数测量模式 (8) 7．电池容量测量模式 (12) 8．单独充电模式 (14) 9．单独放电模式 (14) 10．程控电源模式 (14) 11．程控电子负载模式 (15) 12．电压与内阻表模式 (16) 13．仪器校准模式 (16) 14．读码功能（DS2502兼容码） (17) 15．仪器特性指标 (18)
前言 常见的可充电电池包含锂电池，镍镉电池，镍氢电池，以及密封铅酸蓄电池等。 其中，锂电池具有容量大，重量轻，循环次数高等特点，广泛应用于移动电话，PDA,数码相机，摄像机，笔记本电脑等领域，是目前最为先进的可充电电池。这里所指锂电池是成品锂电池包，由锂电芯（锂离子电芯或者锂聚合物电芯）加锂电池保护板组成。 镍镉电池是比较早应用的可充电电池，具有成本较低，低内阻，能够大电流放电的特点，至今在一些电动工具、电动车上面有广泛应用。 镍氢电池和镍镉电池类似，但是因为不含重金属，所以对环境的污染较小，目前在一些常见的消费类电子产品中应用广泛，已基本取代以前镍镉电池的应用领域。 小型密封铅酸电池，又称免维护铅酸电他，目前工艺成熟，目前主要应用在固定式后备电源场合，如不间断电源，应急照明灯等等场合。 针对这些可充电电池的生产检测需要，特研制了专用的可充电电池综合检测仪，本测试仪可以对电池的一些基本参数做一个定量的精确的测量，可以测量电池的开路电压，内阻，充电，放电性能，电池容量特别针对锂电池的功能还有过充电保护，过放电保护，过电流保护，短路保护等功能，并测出过相应的数值，极大的方便了电池的生产和售前售后服务工作。采用非常简单的几个步骤就可以直观的判断电池的性能和好坏，同时也具有快速筛选的功能，可以设定测量参数的上限和下限，可以容易的从一批电池成品中快速检测出不良电池，提高生产效率。另外，也附加了一些特别的功能，使之具有一些通用仪器设备的特征，扩大了设备的使用灵活性，以及具有应用范围广泛的特点。 此外，本测试仪可根据客户的需要提供软件升级服务，在基本型号的基础上，可以通过软件升级为可连接电脑的型号，可以通过电脑来设置和保存测试数据，自动记录测试结果。也可以通过电池条码来记录每块电池的测试数据，有利于生产质量的分析控制，产品追朔等等。另外，可以通过加装硬件升级模块来提高电压和内阻的测试精度上升一个数量级，来满足更苛刻的质量要求。
ZC29型接地电阻测试仪使用说明 一、用途: ZC29型接地电阻测试仪专供测量各种电力系统,电气设备,避雷针等接地装置的接地电阻值。 亦可测量低电阻导体的电阻值;还可测量土壤电阻率。 二、规格及性能: 1. 规格 型号测量范围最小分度值辅助探棒接地电阻值 ZC29B — 1型0~10Ω 0.1Ω ≤1000Ω 0~100Ω 1Ω ≤2000Ω 0~1000Ω 10Ω ≤5000Ω ZC29B — 2型0~1Ω 0.01Ω ≤500Ω 0~10Ω 0.1Ω ≤1000Ω 0~100Ω 1Ω≤2000Ω 2. 使用温度:— 20℃至 +50℃ 3. 相对湿度:85%(+25℃ 4. 准确度:在额定值的 30%以下为额定值的 ±1.5%,在额定值的 30%以上至额定值为指示值的 ±5%。 5. 摇把转速:每分钟 150转。
6. 倾斜影响:向任一方向倾斜 10°,指示值改变不越出准确度。 7. 温度影响:周围温度对标准温度每变化 ±10℃时,仪表指示值的改变不超过 ±1.2% 8. 外磁场的影响:对外界磁场强度为 5奥斯特时, 仪表指示值的改变不超过 ±2.5% 9. 绝缘电阻:在温度为室温,相对湿度不大于 85%情况下,不小于20MΩ。 10. 绝缘强度:线路与外壳间的绝缘能承受 50赫的正弦波交流电压 0.5KV 历时一分钟。 11.(1连续冲击试验 :加速度 :10±1g; 相应脉冲持续时间 :11±2ms; 脉冲重复频率 :60~100次 /分;连续冲击次数:1000±10次;脉冲波形:近似半正弦波; 试验时 间:3~10分钟后不损坏。 (2跌落试验:250mm 高度自由跌落 4次,不损坏。 12. 外形尺寸:约 172×116×135毫米。 13. 重量:约 2.4公斤。 三、结构和工作原理: 1. 结构: ZC29型接地电阻测试仪由手摇发电机、电流互感器、滑线电阻及检流计等组成。全部机构装在塑料壳内,外有皮壳便于携带。附件有辅助探棒导线等, 装于附件袋内。 2. 工作原理: 当发电机摇柄以每分钟 150转的速度转动时, 产生 105~115周的交流电, 测试仪的两个 E 端经过 5米导线接到被测物, P 端钮和 C 端钮接到相应的两根辅助探棒上。电流 I1由发电机出发经过 R5电流探棒C ˊ至大地, 被测物和电流
安全综合测试仪操作规程 示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
安全综合测试仪操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1. 安全性能综合测试仪及被测产品所使用的电源插座 均应为完好无损的固定插座。禁止使用规格不符的插座。 插座破损应及时更换。 2. 安全性能综合测试仪及被测产品所使用的电源插座 均应为完好无损的固定插座。禁止使用规格不符的插座。 插座破损应及时更换。 3. 测试过程中，严禁操作人员身体及仪器带电部位和 被测负载壳体，谨防触电。 4. 启动测试仪：按下面板电源开关，测试仪随即启 动。延时5秒后，显示自检界面。 5. 自检：确认接线盒上未连接待检设备后再按确认 键，仪器自检。自检无误，自动进入主菜单。
6. 选择测试后，根据不同规格型号的产品设立几个测试组，在主菜单下，按确认键，首先设置密码，然后在每一行的行首按上移键或下移键来选择绝缘、接地、耐压、泄漏、启动等测试项，根据测试要求设置各项目测试条件、报警值、测试时间，用左右移动键设定增减的参数值。 测试项目设置值时间 接地电阻25A，≤0.1Ω1秒 耐压试验220V工作电压1800V，10 mA 1秒 115V工作电压1500V，10mA 泄漏电流220V工作电压233V，≤1.5mA 2秒 115V工作电压115V，≤1.5mA 7. 将被测产品的电源插头插在接线盒，测试夹夹住被测产品金属外壳。 8．禁止重复关机，每次开关机间隔10秒以上，当测
常州有则合众光电有限公司 T/HZ-03-57 支持性文件 （A 版） 文件名称程控安规综合测试仪安全操作规程 受控状态 发放部门 2016年 2 月 25 日发布 2016年 3 月1日实施
常州合众光电有限公司T/HZ-03-57 共4页第 1页支持性文件：程控安规综合测试仪安全操作规程第A版第0次修改 程控安规综合测试仪安全操作规程 1.目的 为使程控安规综合测试仪得到有效的维护，合理的使用，以达到保证机台精度及应有的使用寿命，确保产品品质、产能和维护、操作人员安全。 2.适用范围 适用设备：组件车间程控安规综合测试仪。 适用对象：组件车间设备技术员及指定的经培训过的设备操作人员。 3.定义 程控安规综合测试仪：包含接地电阻测试、耐压、绝缘测试三位一体的测试仪器。 本规程适用程控安规综合测试仪。 4.引用文件 程控安规综合测试仪说明书。 5.职责 5.1生产操作人员：按规程要求操作设备，日常维护。 5.2设备技术员：执行设备维修及保养作业。 5.3工程师：督导技术员对设备进行维修保养，对设备存在的隐患进行改善预防。 6.开机前检查 6.1检查周围地面清洁，无与生产不相关的杂物； 6.2检查耐压仪接线完好，线缆无破损； 6.3检查探针接线良好，螺丝紧固，如有异常通知设备处理；
常州合众光电有限公司T/HZ-03-57 共4页第 2页支持性文件：程控安规综合测试仪安全操作规程第A版第0次修改 6.4检查接地完好； 6.5按《程控安规综合测试仪PM作业指导书》要求执行日常点检； 7. 操作步骤 7.1打开电脑电源和仪器电源，电脑启动完成后打开测试软件，点击连接设备； 7.2显示连接成功后，即生产准备工作已完成，可投入生产。 8安全注意事项 8.1安全基本注意事项 1）安装后开机前确保电源电压输出符合要求； 2）不要触摸控制盘、电气箱等带有标示牌的机器内部电路。否则可能碰触高压电路，有触电死亡危险； 3）机器运转中，不可触摸机器和其他可动部分，如升降机构、规正等。不要将身体的任何一部分置于可能被机构夹住的地方； 4）确实熟记紧急停止按钮的位置，以便随时按下。不要在卸下门、盖、护罩的状态下接通电
接地电阻测试仪操作规程 1 范围 适用于LK2678型接地电阻测试仪的操作和保养. 2 职责 各相关使用部门负责仪器的保养，点检，使用，保管. 3 日常点检和运行检查 3.1 日常点检 3.1.1 检查频率：每天一次. 3.1.2 检查内容：打开仪器开关，观察各指示仪显示是否正常，运行是否有杂音. 3.2 运行检查 3.2.1 检查频率：每天一次. 3.2.2 检查内容：按操作规程操作，将仪器两极夹住600mΩ电阻两端，按下启动钮，仪器报警表明仪器正常，不报警则仪器不正常. 3.3 记录：将点检和检查结果记录在《设备点检表中》. 4 操作步骤 4.1 将一起配备的一付（两组）测量线，红线组粗测量线，接入测试仪红色电流接线柱，红线组细测量线，接入测试仪红色电阻接线柱；黑线组粗测量线，接入测试仪黑色电流接线柱，黑线组细测量线，接入测试仪黑色电阻接线柱. 4.2 接通电源，打开电源开关，显示屏点亮. 4.3 将两组测量线的夹子夹在一起互相短路，将电流调节旋钮逆时钟旋至零位. 4.4 按下预置按钮，量程开关档选择在600mΩ档，再按下启动按钮，将电流值调节为25A. 4.5 调节报警预置调节器，将报警预置调节值设定为500mΩ. 4.6 按下复位按钮，将电流调节旋钮旋到零位，按下测试按钮，拿开两测试线夹. 4.7 将测试线夹一端夹在测试灯具的接地线上，另一端夹在灯具上的可触及金属部分. 4.8 按下定时开关，将定时设定为60s，按下开路报警按钮. 4.9 打开启动按钮，调节电流旋钮，将电流调节到25A，这时接地电阻值显示屏显示的数字为该灯具的接地电阻值. 4.10 观测时间60s，读取最小的值为该灯具的接地电阻值，单位mΩ. 5 注意事项 5.1 操作人员必须经过培训方可使用本设备 5.2 在测试过程中，不能随意调节其他按钮. 5.3 测试电流大于5A才能报警. 5.4 为保证测试稳定，建议使用交流稳压电源. 5.5 测试完毕后，须处于“复位”状态，方可取下接线. 5.6 测试过程中，操作人员禁止接触被测物.
1、前言 1、1产品概说. 3259 变压器综合测试系统乃是一部全功能自动化测试的零件量测分析仪器, 本量测仪器 设计的主要宗旨为本着十多年来的经验与成果累积, 为解决目前日益蓬勃发展的电子业因人 工效率以及产品品质所带来之烦恼, 满足电子行业提高工作效率及提升产品之品质需要，其性能质量已达国际水准。 本测量仪器所包含之量测功能有电感、电容、交流电阻、阻抗 (L、C、R、Z), 直流电阻 (DCR), 变压器相位 (PH), 及圈数比 (Turn-Ratio), 漏电感(Lk), 脚位短路(PS), 平衡 (Balance) 等测试功能,为生产线及品管QC提供最完善的测试功能。 经由本量测仪器之内部控制之自动式及可程序之量测功能, 以提供在低成本下有高精度、便利、快速及可靠之测试, 其提供了上下界限比较及分组测试, 测试频率及测试电压之选择控制、加载校正(Load)、多频扫瞄测试功能、设定数据储存记忆功能、单机扫描测试功能、另外可藉由扫描控制器做全功能完全扫描测试, 内存扩充接口做数据存取控制, RS-232接口做数 据传输与统计分析功能, 打印机接口功能将测试结果打印, 藉由操纵接口HANDLER经由外部 触发仪器量测并可将此量测结果藉由此接口送至外部,做为反应零件处理设备. 本仪器亦有提供重迭电流(I≦1A)产生器, 可配合重迭电流产生器量测线圈重迭电流电感量。 多用途可变的测试装置, 人性化的键盘设计, 引导式的操作接口, 超大型液晶显示面板, 按键锁住和密码保护功能等等措施都使本仪器在操作上能方便容易的使用, 并有保护功能使 测试结果被清楚的显示于显示器上。 3259基本量测准确度为0.1%, 校正时以校正用之专属量测装置 (可选购) 并输入简单之量测参数. 使用者只需在程序中提供开路 (Open) 及短路 (Short) 的条件即可非常简单快速完成校正作业. 仪器随时需要外部测试或导线延伸测试时, 注意需使用正确的4接点连接测试. 且在高 频量测时需考虑测线的高频响应.
TF-3通用机综合测试仪操作规程 1、概述 TF-3通风机综合测试仪是新一代嵌入式系统测试仪，自动测试通风机风速、风量、相对静压、电机输入功率、转速、温度、湿度、环境大气压、风机全压与静压的差压，能同便携微机实现数据通讯，完成测试，绘制通风机运行特性曲线，并能实现测试数据处理，自动生成测试报告。 2、主要技术指标： （1）风速：0.1～3.5m/s 精度:±2% （2）启动风速：V≤0.6m/s 分辨率：0.1m/s （3）相对静压：0～10KPa 精度：±0.5% （4）大气压：0～200KPa 精度：±1% （5）湿度：0～100 精度：±5% （6）温度：0～50℃误差：±1℃ （7）转度：0～3000r/min 精度：±0.2% （8）电机输入功率：输入电压范围交流0～500V 电流范围0～500A 功率测试范围0～999KW 精度：±1% （9）差压：0～1000Pa 精度：±1% 3、仪器使用条件 （1）电源电压：交流220±22V 频率50Hz±1Hz （2）使用温度：风速探头：（-10℃～50℃） 主机：0～40℃ 微机：室温
（3）湿度：≤85% （4）功耗：＜35VA 4、现场检测（使用方法、适用范围及注意事项） （1）风机测定方案的确定 1）不停产测定 不停产测定风机必备以下条件：①工作风机和待测风机能有效地隔离②电网满足两台风机同时工作，不致因过载而跳闸；③被测风机能形成独立风流回路且便于调节；④便于安装传感器，特别是测风和测压传感器。 2）停产测定 与不停产测定相比，停产测定能为测定工作提供较佳的条件，特别是在风流稳定方法，从而使测定结果更接近实际。 （2）工况调节 在进行风量调节时，应备足方木板，并且要具备足够的强度，并准备2～3块较窄的木板以备工况微调用。 轴流风机的风量调节通常是由大到小调节，离心风机反之。 在入风口调节工况的人员应佩带好安全带，其他人员不得进入调风口，以确保人身安全。 根据现场具体条件，可以灵活采用各种方式调节工况。 （3）测量截面位置的选择 选择测量截面的位置应位于风道的缓变流处，在一般情况下，要保证其截面为缓度变流，要求在测量截面位置的上游和下游有2倍风硐直径的直线距离。（4）安装测量仪器 1）先仔细检查电源电压是否符合仪器使用电压的工作范围，确认无误后方
3250综合测试仪操作说明 1、前言 1、1产品概说. 3259 变压器综合测试系统乃是一部全功能自动化测试的零件量测分析仪器, 本量测 仪器设计的主要宗旨为本着十多年来的经验与成果累积, 为解决目前日益蓬勃发展的电子 业因人工效率以及产品品质所带来之烦恼, 满足电子行业提高工作效率及提升产品之品质 需要，其性能质量已达国际水准。 本测量仪器所包含之量测功能有电感、电容、交流电阻、阻抗 (L、C 、R 、Z), 直 流电阻 (DCR), 变压器相位 (PH), 及圈数比 (Turn-Ratio), 漏电感(Lk), 脚位短路(PS), 平衡 (Balance)等测试功能, 为生产线及品管QC 提供最完善的测试功能。 经由本量测仪器之内部控制之自动式及可程序之量测功能, 以提供在低成本下有高精度、便利、快速及可靠之测试, 其提供了上下界限比较及分组测试, 测试频率及测试电压 之选择控制、加载校正(Load)、多频扫瞄测试功能、设定数据储存记忆功能、单机扫描测 试功能、另外可藉由扫描控制器做全功能完全扫描测试, 内存扩充接口做数据存取控制, RS-232接口做数据传输与统计分析功能, 打印机接口功能将测试结果打印, 藉由操纵接口HANDLER 经由外部触发仪器量测并可将此量测结果藉由此接口送至外部, 做为反应零件处 理设备. 本仪器亦有提供重迭电流(I≦1A) 产生器, 可配合重迭电流产生器量测线圈重迭 电流电感量。 多用途可变的测试装置, 人性化的键盘设计, 引导式的操作接口, 超大型液晶显示面板, 按键锁住和密码保护功能等等措施都使本仪器在操作上能方便容易的使用, 并有保护 功能使测试结果被清楚的显示于显示器上。 3259基本量测准确度为0.1%, 校正时以校正用之专属量测装置 (可选购) 并输入简 单之量测参数. 使用者只需在程序中提供开路 (Open) 及短路 (Short) 的条件即可非常 简单快速完成校正作业. 仪器随时需要外部测试或导线延伸测试时, 注意需使用正确的4接点连接测试. 且在 高频量测时需考虑测线的高频响应. 1.2规格摘要 测定参数 : 第一测试参数 -- L、C 、R 、｜Z ｜、Y 、△、△%、DCR 、Turn-Ratio 第二测 试参数 -- Q、D 、R 、θ 基本精度测定范围 : Basic 0.1%（1kHz/ 1V rms） : L C R Q D
1．0目的 规范操作方法，保证设备在正常运行的情况下得到安全有效的使用。 2．0适用范围 适用于仪迪MN42系列综合安全性能测试仪对产品的测试使用工作。 3．0参考文献 仪迪原出厂的《MN42系列综合安全性能测试仪使用指南》 4．0操作部骤 4．1使用前准备 4．1．1★购置交由第三方权威部门（如计量所）进行计量检测合格后方可投入使用。 4．1．2按要求接通好各输入和输出端口及外置设备，具体操作按出厂说明书交由专业人员完成 4．1．3★使用前先将仪器外壳接地，地面上垫塑胶垫绝缘，以保证操作者安全。 4．2操作过程 4．2．1★检视仪器计量合格标识是否在有效期内，如是方可使用，不是通知相关部门送检合格后使用。 4．2．2接通AC220V电源，开启必要的外置设备（如稳压电源、调压电源等），开启仪器电源开关。 4．2．3★仪运行情况点检；断开所有被测的电器或样品，按仪器面板上的“▼▲”选择“本机自检”按“确认” 键后仪器会自行进行运行检测，如异常仪器会报警提示，请关机约2分钟后重新开机自检，合格使用，如 仍出事异常知相关部门维修合格使用。（也使用一台固定的已知参数的电器进行仪器的点检工作，按照正 常的测试流程核实测数据即可） 1 2 3 4 4．2．4测试参数设置；按仪器面板上的“▼▲”选择“测试组”再按“确认”，出现“A、B、C、D、E、F” 字样，再按仪器面板上的“A”按设置即可进入设置界面，按仪器面板上的“ 设置类别和项目，按仪器面板上的“▼▲”改变设置数值，每一行首名称按“▼▲”都可改变测试项目“接 地、耐压、泄漏、功率、绝缘”，根据不同需要改变不同的测试顺序，一般设置顺序“接地”在最前，“功 率”在取后，具体设置参数按相关要求和相关检验标准。不合格设置分“遇不合格项继续”和“遇不合格 项停止”，“遇不合格项停止”表示某一项目不合格立即停止测试，“遇不合格项继续”表示某一项目不合 格还可以继续测试下面的项目，如果只想测试一个项目，将其他项目设为空就可，设置完成后按“保存”， 进入下一组设置。全部设置完成后就可进测试步骤了。 1 2 3 4．2．5测试选择；按不同产品要求按仪器面板上的“▼▲”选择“测试组”再按“确认”选择相应的组别（如消毒柜对应的测试数据是“A组”就选择“A”，确认反回即可。
便携式四合一气体检测仪操作规程 1 范围: 本规程规定了设备启动前，对罐内气体实施检测，四合一气体检测仪的检查准备，检测操作步骤及安全注意事项。 本规程适用于机械清洗项目对各类储油罐清洗前的气体检测操作。 2规范性引用文件 SY6503-2000 可燃气体检测报警器使用规范 3 四合一气体检测仪检测前的检查准备 3.1检查电池电量是否充足（3.3V以上），不充足及时充电； 3.2检查进气口气滤有无杂物堵住，堵住需清理干净或更换； 4 操作步骤： 4.1开机操作： 4.1.1按［MODE］键并保持1秒，LCD显示“on”，LED亮，峰鸣器响一声，仪器开机； 4.1.2LCD显示版本号，同时进行预热和自检。 4.1.3预热和自检完成致10秒倒计时结束，仪器进入检测模式，确认仪器运行正常。 4.1.4确认确实在抽新鲜空气，确认氧气指示计的指示值确实为20.9%。 4.1.5将取样管端部插入测试点中，待测试值变化稳定后，读数并记
录。 4.1.6从测试点中拿出取样管，置于空气中，待LED显示值回复到空气中状态后，再进行下一测试点测试。 4.2关机操作： 4.2.1按住按键不放，LCD显示5秒倒计时，倒计时结束后LCD显示“off”，随后仪器无显示，仪器关机。 5注意事项： 5.1仪器更换电池或简单维修时应在安全场所进行。 5.2传感器和仪器要注意防水和杂质。 5.3仪器长期不工作时，应关机，置于干燥、无尘、符合储存温度的环境中。 5.4调整好的仪器不要随便打开盖。
硫化氢气体检测报警仪操作规程 1 范围: 本标准规定了设备启动前，对罐内气体实施检测，硫化氢检测仪的检查准备，检测操作步骤及安全注意事项。 本标准适用于机械清洗项目对各类储油罐清洗前的气体检测操作。 2规范性引用文件 《COWS施工手册》 3 硫化氢检测仪检测前的检查准备 3.1检查电池电量是否充足，不充足更换； 3.2检查进气口不被杂物堵住，堵住清理干净； 4 操作步骤： 4.1开机操作 4.1.1确认电池已经装入仪器，按住按键3秒，LCD显示“on”，红色LED亮，蜂鸣器响一声，振动器振动，仪器开机。 4.1.2LCD显示版本号，同时进行预热和自检。 4.1.310秒倒计时预热和自检完成后，仪器进入检测模式，显示实时读数。 4.2关机操作 按住按键不放，LCD显示5秒倒计时，倒计时结束后LCD显示“off”，随后仪器无显示，仪器关机。 4.3检测模式说明：
22000HV 综合测试仪操作规程 一、测试前的准备： 1、扦上电源线和测量冶具； 2、按下电源开关，“POVVER ”； 3、准备一条良品线和一条良品线。 二、操作步骤 1、耳机自我测试之输出/输入测试反针对输出/输入合独立测试若各点有不良或开路可贞测出，排线测试则提供排完测试。 2、排线测试是以自动扫瞄之方式测试，测试中除了要显示或打印其资料。可按【上下键】或【打印键】操作外，其余反需装卸排线没有必要按键。 3、开机自我测试结果，LCD 显示主面后，在输出/输入牛角装上排线，需A-B ，C-D 全数排线一对一接好。 4、按功能键进入功能选项按全【测试键】此时 LCD 显示如右： 以确认要使用排线测试，按测试键进行排线 测试，否则按【设定键】回到功能选单， 测试OK 时LCD 显示“良品” 5、测试错误时直接显示LCD ，按【上下键】可显示资料，资料方式是以错误状况显示，正确之排线测试资料VT 、AB 端口为例： 6、按其它键便可跳出排线测试。 三、LCD 显示说明 1、“A01-A02-B01-B02”在标准资料里，A01这点分别和A0 2、B01与B02连接【表示为通路】； 2、“S ：A01-A02”在测试线上A01与A02短路，亦即在标准资料里A01与A02没有连接。 3、“O ：A01-A02”在测试线上A01与A02开路，也就是在标准资料里A01-A02是相连的。 4、“O ：A01-B01”在测试线上A01与B01开路，且在靠近B01端开路，英文字母小写表示开路的位置。 5、“I ：B01-B02”在测试线上B01与B02绝缘不良。 6、“H ：B01-B02”在测试线上B01与B02高压绝缘不良。 7、“C ：A01-B02”在测试线上A01与B02导通不良，也就是A01与A02之间的阻抗介于导通与开路之间，而三这两点在标准资料内是相连的。 端口测试 按测试键继续
ZY-06-2012 JMZX -3006综合测试仪操作规程 一、概述 JMZX－3006综合测试仪是一种便携式、多功能、智能读数仪。该系列仪器均能对钢弦传感器、电感调频类传感器、半导体温度传感器进行测量。该系列仪器有三种型号：JMZX-3001综合测试仪（单弦）；JMZX-3003综合测试仪（三弦）；JMZX-3006综合测试仪（六弦）。其中三弦、六弦测试仪为多通道综合测试仪，可测量多弦传感器（如压力传感器）。 JMZX－3006综合测试仪具有检测速度快、精度高、使用简单方便等特点。仪器体积小、重量轻，采用可充电电池供电，使用携带极为方便。 该仪器配合本公司生产的智能型传感器使用。能在传感器内自动记录传感器编号、系数，自动计算应变、自动检测温度的结果并作温度修正，保存记录测试结果，供以后查阅或送计算机处理。 二、使用方法 （1）传感器接线连接 ①振弦式应变传感器或压力盒连接：传感器导线为四芯屏蔽线，如传感器配有九芯插头（连接方式为1：红、2：黄或黑、3：兰或白、4：绿），则直接插入仪器面板之INP插口即可，如传感器未接插头，可配本公司之转换插头再按红－红、黄－黄或黑、兰－兰或白、绿－绿接线即可。 ②三弦穿心或压力传感器连接：上述传感器导线为六芯屏蔽线，如传感器配有九芯插头（连接方式为1：红、2：黄、3：兰、4：绿、5：橙、6：紫），则直接插入仪器面板之INP插口即可，如传感器未接插头，可配本公司之转换插头再按红－红、黄－黄、兰－兰、绿－绿、橙－橙、紫－紫接线即可。 ③六弦穿心或压力传感器连接：上述传感器导线为九芯屏蔽线，该传感器均配为九芯插头，直接插入仪器面板之INP插口即可。 ④温度传感器：温度传感器导线为三芯屏蔽线,配专用转换插头后接线，其中红色接传感器红线，兰色接传感器兰线，绿色接传感器黄线。 （2）开机：按“ON／OFF”键 （3）仪器显示时钟及功能提示 测量、查阅、通讯、校时如果连接了温度传感器或温度型应变计（如：JMZX －215AT），仪器还应显示温度值。
接地电阻测试仪操作规程
接地电阻测试仪操作规范 文件编号版 本 受控状 况 编制 审 核 批准 日期：日期：日期：
接地电阻测试仪操作规程 1.0接地电阻测试仪的使用目的 规范接地电阻测试仪器操作方法，提高产品的安全性、稳定性，使产品保证不可能产生的危险，确保产品质量和使用安全。 2.0接地电阻测试仪器的使用范围 所有产品在研发、生产、抽样检验环节中的检测，使产品符合、满足国家标准（《GB4943》《GB8898》）的相关要求。 3.0相关权责 3.0.1质量部负责拟订、修订本规程的内容，及接地电阻测试仪对产品检测标准的拟订。 3.0.2设备操作者负责按照本操作规程，结合“产品使用说明书”进行使用，维护和设备保养。 4.0接地电阻测试仪安全须知 需达到符合国家GB4943安全标准和企业设备检验的“安全防护措施”的要求。在操作前须佩戴绝缘手套、绝缘脚垫等防护措施。 5.0接地电阻测试仪安全使用须知及注意事项 5.0.1该仪器接触的电源地线必须良好接地，依次保证人体安全和测量的精度。 5.0.2测试产品接地电阻值的时间应根据产品测试标准要求，一般情况测试完成后，尽快将“电流调节”旋钮调至“MIN”最下值位置，以免造成测试品或仪器烧坏。根据设备使用的要求，仪器在连续测试状态下，当输出电流大于20A时，测试所用（时间不能超过2分钟，以免造成该仪器的损坏。） 5.0.3操作人员一定要熟悉该测试仪的操作程序方可使用，在调试中不能随便调节其它按钮。
5.0.4该仪器应防止在干燥阴凉处，避免放在潮湿、强光直射的地方。 5.0.5接地电阻测试仪应由质检部负责使用保管；工程部负责产品使用监督。 5.0.6经常搞好仪器及测试桌的清洁，仪器的保养，确保仪器能处于良好的工作状态。 5.0.7本产品不得个人随意拆开，维修调适后应到相应的部门进行校准，检测后方可继续使用。 5.0.8当在测量的时候，如发现测试上的LED面板出现乱码时，请直接关闭电源，10秒后重新开机便可以解决。 5.0.9本仪器接地电阻测试仪330B缺省值：接地电阻判定值0.1Ω，定时时间为60S。 6.0测试前准备工作 6.0.1按检验规范或生产工艺检验标准准备仪器、备件等相关设备材料。 6.0.2插上设备电源插头，将面板电源开关置于关闭状态。 6.0.3将被测试的产品依次分开，清晰划分“产品待检测区”和“产品已检 测区”。 6.0.4对研发产品进行的耐压测试应配备、填写“产品试验测试记录表”。 7.0接地点测试仪操作流程
操作规范L-031人体ESD装备综合测试仪 操作规范 文件编号YYLZ-GC-HN-007 制作部门工程部页数1/3 1目的﹕为规范L-031人体ESD装备综合测试仪的操作及保养,并作为新进员工的培训教材. 2范围﹕适用于本公司所有L-031人体ESD装备综合测试仪. 3权责 3.1工程部仪校负责对本文件的制订和修改. 3.2使用单位负责维护与保养. 4操作说明 4.1部件名称 修定 记录 版次修订内容修定日期修订人 V 1.0 首次发行2015.7.30 李道寿制作人李道寿审核核准 左鞋3种状态指示右鞋3种状态指示 欠电指示 测试按钮 手腕3种状态指示4种手腕接线接口 DC插座开关扩展通讯接口模式开关
文件编号YYLZ-GC-HN-007 操作规范L-031人体ESD装备综合测 试仪操作规范 制作部门工程部页数2/3 4.2操作步骤 4.2.1将电源适配器AC端插入AC220V插座，DC端插入仪器的DC插座。 4.2.2将开关置于ON位置。 4.2.3按测试需求选择合适的模式（模式开关置左：测试手腕带；置中：手腕带+脚腕或鞋；置 右：脚腕或鞋）。 4.2.4测试手腕带时，只要戴好手腕带并将手腕带另一端插入仪器手腕带对应的接口，手指轻 轻按在金属测试按钮上。手腕状态指示区PASS绿灯亮为合格，LO或HI红灯亮且伴有报 警音为不合格。 4.2.5测试脚腕或鞋时，只要双脚分别踏在对应的金属踏板上，手指轻轻按在金属测试按钮上。 左右鞋状态指示区PASS绿灯亮为合格，LO或HI红灯亮且伴有报警音为不合格。 4.2.6测试方法如下图： 修定 版次修订内容修定日期修订人 记录 V 1.0 首次发行2015.7.30 李道寿制作人李道寿审核核准
MS2000/MS2000A安规综合测试仪使用说明书目录 1．工作人员操作安全手册及测试前准备说明 1．1 一般规定 1．2 维护和保养 1．3 测试工作站 1．4 操作人员规定 1．5 测试安全程序规定 1．6 安全要点 2．安规测试简介 2．1 测试的重要性 2．2 交流接地电阻测试 2．3 绝缘电阻测试 2．4 耐压测试 2．5 泄漏电流测试 3．产品综述 3．1 产品简介 3．2 产品特点 4．技术参数 4．1 交流耐压 4．2 直流耐压 4．3 绝缘电阻 4．4 接地电阻 4．5 泄漏电流 5．其他功能 5．1 安全保护功能 5．2 记忆功能 5．3 工作模式保存 5．4 接口功能（可选） 5．5 实时时钟 5．6 显示 5．7菜单操作界面 键盘．58 6．仪器操作设置说明中文菜单1 ．6． 6．2 按键的功能 6．3 界面说明 7．仪器面板结构排列 7.1 仪器前后面板示意图
7.2 面板各部分说明 7.3 接线操作说明 8．安全操作规程 9．随机附件 一、工作人员操作安全手册及测试前准备说明 一般规定．11a.使用测量仪前，请认真阅读该用户手册，按用户手册要求使用。 b.测量过程中，严禁操作人员身体触及仪器带电部位和被测负载壳体，谨防触电！ c.拆接测试仪后面板上的接线时，请务必在切断电源，再行操作！ d.进行绝缘和耐压测试时，被测负载与大地和周围物体应保持良好的电气隔离。 尤其注意：被测负载与流水线体应保持良好的电气隔离。 e.测量仪器必须安全接地。 注：本手册若有不详尽之处，请直接与本公司总部联系。 1．2维护和保养 使用者的维护．1．12为了防止意外触电的发生，请不要自行打开机器的盖子。如果机器有异常情况发生，请寻求我公司或指定的经销商给予维护。 1．2．2定期维护 本安全性能综合测试仪、输入电源线、测试线、测试插座和相关附件等每年至少要有一次仔细检验和校验一次，以保证使用者的安全和机器的精确性。如果测试仪是用于生产现场或其它恶劣条件下，必须缩短检验和校验周期。 1．2．3使用者的修改 使用者不得自行更改机器的线路或零件，如被更改，机器的保证则自动失效且本公司不负任何责任。使用未经本公司认可的零件或附件也不予保证。如发现送回检修的机器被更改，我公司会将机器的电路或零件修复回原来设计的状态，并收取维护费用。 1．3测试工作站 1．3．1位置选择 工作站的位置选定必须安排在一般人员非必经的处所，使非工作人员远离工作站。如果因为生产线的安排而无法做到时，必须将工作站与其它设施隔开，并且特别标明“测试工作站”。如果工作站与其他作业站非常接近时，必须特别注意安全的问题。在测试时必须标明“危险！测试执行中，非工作人员请勿靠近！”。 输入电源2．3．1． 安全性能综合测试仪必须有良好的接地，作业前务必将地线接妥，以确保人员安全。测试站的电源必须有单独的开关，装置于测试站的入口显眼处并予特别标明，让所有人都能辨别那是测试站的电源开关。一旦有紧急事故发生，可以立即关闭电源，再进行处理事故。 1．3．3工作场所 尽可能使用非导电材质的工作桌工作台。操作人员和待测物之间不得使用任何金属。操作人员的位置不得有跨越待测物去操作或调整测试机器的现象。测试场所必须随时保持整洁、干净，不得杂乱无章。不使用的仪器和测试线请放固定位置，一定要让所有的人员都能立即分出何者为正在测试的物件、待测物件和已测物件。测试站及其周边之空气中不能含有可燃气体及腐蚀性气体。不得在易燃物品的旁边使用安全性能综合测试仪。 操作人员规定41．1．4．1人员资格 安全性能综合测试仪在错误的操作时可能造成误触电，这足以造成人员的伤害，这种伤害甚至是有生命危险的，因此必须由训练合格的人员使用和操作。
Guide operators to deal with the process of things, and require them to be familiar with the details of safety technology and be able to complete things after special training.接地电阻测试仪操作规程 正式版
接地电阻测试仪操作规程正式版 下载提示：此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向，并要求参加 施工的人员，熟知本工种的安全技术细节和经过专门训练，合格的情况下完成列表中的每个操作事 项。文档可以直接使用，也可根据实际需要修订后使用。 一、使用方法： 1.接通仪表电源，将电源开关由“关”置成“开”，预热5～10分钟； 2.将仪器红色夹子夹在支架的电源线地线输入端，黑色夹子夹在外壳裸露部分； 3.按下仪器的测试键，仪器所显示数值即为该支架接地电阻值； 4.需做另一台样品试验时，按步骤2～3重复进行； 二、注意事项： 1．不要在放有易燃易爆品的地方使用
仪表； 2．打开电源前确保仪表已可靠接地； 3．试验前应注意试品与测试夹必须接触良好，否则测量数据不准或测试仪表认定电流故障自动停止测试； 4．证测试夹弹性良好，否则会引起测量误差； 5．测试电流大于29A，测试仪认为电流故障，报警并自动停止测试； 6．保证测试准确度，每次接地电阻测试时间应不小于3秒，待数据稳定后再读数； 7．作前必须看懂使用说明书，有不明之处要咨询技术人员； 8．表出现故障，请咨询技术人员，不
仅供参考[整理] 安全管理文书 安全综合测试仪操作规程 日期：__________________ 单位：__________________ 第1 页共4 页
安全综合测试仪操作规程 1.安全性能综合测试仪及被测产品所使用的电源插座均应为完好 无损的固定插座。禁止使用规格不符的插座。插座破损应及时更换。 2.安全性能综合测试仪及被测产品所使用的电源插座均应为完好 无损的固定插座。禁止使用规格不符的插座。插座破损应及时更换。 3.测试过程中，严禁操作人员身体及仪器带电部位和被测负载壳体，谨防触电。 4.启动测试仪：按下面板电源开关，测试仪随即启动。延时5秒后，显示自检界面。 5.自检：确认接线盒上未连接待检设备后再按确认键，仪器自检。自检无误，自动进入主菜单。 6.选择测试后，根据不同规格型号的产品设立几个测试组，在主菜单下，按确认键，首先设置密码，然后在每一行的行首按上移键或下移键来选择绝缘、接地、耐压、泄漏、启动等测试项，根据测试要求设置各项目测试条件、报警值、测试时间，用左右移动键设定增减的参数值。 测试项目设置值时间 接地电阻25A，0.11秒 耐压试验220V工作电压1800V，10mA1秒 115V工作电压1500V，10mA 泄漏电流220V工作电压233V，1.5mA2秒 115V工作电压115V，1.5mA 7.将被测产品的电源插头插在接线盒，测试夹夹住被测产品金属外壳。 8．禁止重复关机，每次开关机间隔10秒以上，当测试进行中，除 第 2 页共 4 页
危险情况发生外，禁止关断电源。 9．关机：测试仪在关机前应先按停止键推出测试状态，去掉测试盒上的被测设备（须关断后面板上的空气开关）然后关断测试仪前面板上的电源开关。 10．维护保养： 1）测试仪长时间工作后（24小时）应关电10分钟以上，以保持仪表良好的工作状态。 2）每次使用前检查电源线、高压线、及测试夹无破损、裂缝、断路现象，方可使用。 3）每班使用软布和中性清洁剂擦洗一次仪器，以保持仪器表面的清洁。擦洗时确保断开电源。 第 3 页共 4 页
·1 概述 KYJ-2空压机综合参数测试仪，运用了检测、信号分析、计算机技术等，使用它可对空气压缩机的工作状态和性能进行科学检测、诊断，是保证空气压缩机经济运行较理想的智能化测量仪器。该仪器采用热球风速传感器测试风速、风量，与传统的低压箱法、储气罐充填法、孔口节流法相比具有操作简单、测试准确、迅捷等特点。 ·2 特点与性能 2．1主要特点： 2．1．1 采用热球式风速传感器并结合模糊数学方法测量风速、风量。 2．1．2 运用有功功率变送器，测量电机功率。 2．1．3 二级排气温度、压力的测量。 2．1．4 测量结果的自动显示和打印。 2．1．5 本仪器采用了高速CMOS芯片，并采用精度较高的传感、信号处理 等器件，因此仪器性能稳定、可靠，且精度较高，耗电少，重量轻。 2．2 技术指标 2．2．1 测量温度范围：0～200℃ 准确度：优于±1% 2．2．2 测量压力范围：0～2Mpa（视用户要求选定） 准确度：优于±0.5% 2．2．3 测量风速范围：0.1～20m/s。 准确度：工作环境条件下测量时为±3%， 当探头方向偏差在±15%时，为±5%， 响应时间不大于3秒。 2．2．4 测量风量范围：10～200m3/min,（视用户要求选定）。 准确度：同2.2.3. 2．2．5 轴功率的测量（配合现场PT、CT）：≤1500KW 仪器的准确度：±0.5%。 输入值：交流电压100V、交流电流5A，用户如有不同需要，可另行 选定。 2．2．6 比功率的测量：准确度：3% 2．2．7 仪器工作环境条件：
温度：0℃～40℃， 湿度：≤85%， 大气压强：86Kpa～106 Kpa。 2．2．8 电源：交流220V±10%， 50Hz±5%. 2．2．9 外形尺寸（㎜）： 主机：480×360×180， 重量：10㎏， 功耗：<35VA。 ·3 仪器面板分布 图1 （1）电源指示灯。（7）键盘。 （2）打印机。（8）功率传感器插座（面膜上标记为电流Ⅰ） （3）显示窗。（9）保险丝座 （4）风速传感器插座。（10）打印机电源开关。 （5）温度传感器插座。（11）总电源开关。 （6）压力传感器插座。（12）220V电源插座。 ·4 键盘内容及功能 4．1 管径入：空压机进气管内径（直径）的输入，单位：m。 4．2 轴功率入：空压机轴功率的输入，单位：KW。 4．3 变比系数：用于将CT、PT倍率之积，乘以电机效率后数值作为变比系数参数输入，用于测量轴功率时计算用。4．4 取消：用于取消轴功率输入。 4．5 检查：用于以上各输入参数的检查，以观察输入是否正确。 4．6 温度：二级排气温度的单项测量键，单位：℃。
