水箱温度控制[1](1)

【摘要】

本论文主要阐述了温度控制加热器的工作原理，利用PLC对系统进行编程分析，其中介绍了许多关于温度控制系统的器件，让大家能更进一步的明白温度控制的过程及其硬件。在编程中还特别介绍了有关模拟量的转换，对PID也进行了详细的简介。

随着社会的发展需要，温度控制系统已经普遍被人们接受。温度控制在现阶段已有很多地方用到如：热水器、锅炉等。人们生活中所必须的设备都需要温度控制来解决。温度控制系统设计起来简单，用起来更方便。

关键词：编程控制系统热水器

【Abstract】

This thesis mainly describes the working principle of the heater temperature control, using PLC system programming analysis, which introduces many about temperature control system components, let everybody can further understand the process of temperature control and its hardware. In programming are particularly introduces the analogue conversion of PID a detailed introduction also.

With the development of the society needs, the temperature control system has been generally be accepted by people. Temperature control at present has many places use such as: water heater, boiler, etc. People's life must be the devices are need to temperature control to solve. Temperature control system design easy, use up more convenient.

Key words: programming Control system Water heater

目录

1水箱温度控制系统简介..........................

1.1温度控制系统作用.............................

1.2系统设计的方案................................

1.3用PLC设计的思路............................. 2水箱控制系统的硬件...........................

2.1 PLC组成和工作原理...........................

2.1.1 PLC的组成.....................................

2.1.2 PLC的工作原理...............................

2.2输入输出设备选用.............................

2.2.1 EM235温度模块............................... 2.2.2 PT-100...................................... 2.2．3 S7-200PLC及CPU模块的选择...............

2.2.4双向晶闸管...............................

2.3设计工作过程分析..........................

2.4硬件接线图................................

3 PID简介................................... 3.1 PID模块介绍.................................

3.2 PID算法..................................

3.3 PID参数的整定方法...........................

3.3.1 PID控制器的参数整定.......................

3.3.2确定控制器参数............................

3.3.3选择参数.................................. 3.4 PID回路表及回路指令...................... 3.

4.1 PID 回路表...............................

3.4.2 PID回路指令...........................

3.5 输入输出的变量转换.........................

3.5.1 回路输入的转换...............................

3.5.2 回路输出的转换............................... 4系统的软...................................

4.1 流程图....................................

4.2系统的主程序...............................

4.3系统的子程序...............................

4.4系统的中断程序.............................

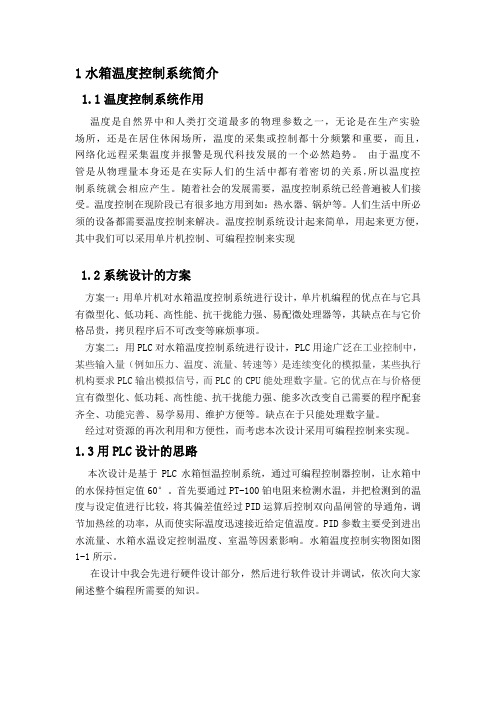

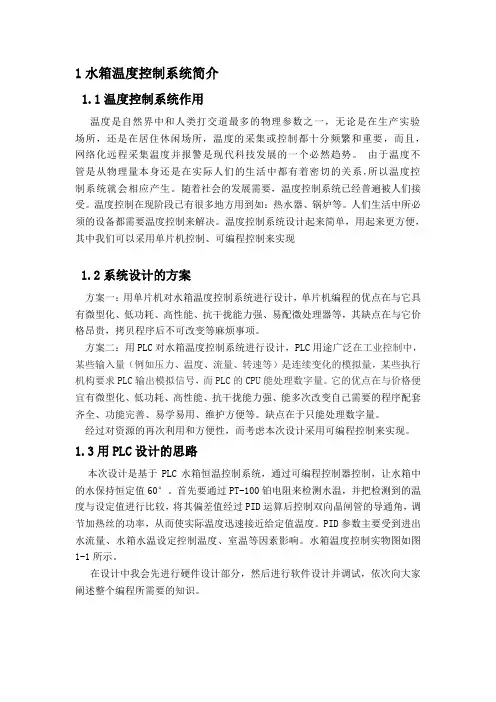

1水箱温度控制系统简介

1.1温度控制系统作用

温度是自然界中和人类打交道最多的物理参数之一，无论是在生产实验场所，还是在居住休闲场所，温度的采集或控制都十分频繁和重要，而且，网络化远程采集温度并报警是现代科技发展的一个必然趋势。由于温度不管是从物理量本身还是在实际人们的生活中都有着密切的关系，所以温度控制系统就会相应产生。随着社会的发展需要，温度控制系统已经普遍被人们接受。温度控制在现阶段已有很多地方用到如：热水器、锅炉等。人们生活中所必须的设备都需要温度控制来解决。温度控制系统设计起来简单，用起来更方便，其中我们可以采用单片机控制、可编程控制来实现

1.2系统设计的方案

方案一：用单片机对水箱温度控制系统进行设计，单片机编程的优点在与它具有微型化、低功耗、高性能、抗干拢能力强、易配微处理器等，其缺点在与它价格昂贵，拷贝程序后不可改变等麻烦事项。

方案二：用PLC对水箱温度控制系统进行设计，PLC用途广泛在工业控制中，某些输入量（例如压力、温度、流量、转速等）是连续变化的模拟量，某些执行机构要求PLC输出模拟信号，而PLC的CPU能处理数字量。它的优点在与价格便宜有微型化、低功耗、高性能、抗干拢能力强、能多次改变自己需要的程序配套齐全、功能完善、易学易用、维护方便等。缺点在于只能处理数字量。

经过对资源的再次利用和方便性，而考虑本次设计采用可编程控制来实现。1.3用PLC设计的思路

本次设计是基于PLC水箱恒温控制系统，通过可编程控制器控制，让水箱中的水保持恒定值60°。首先要通过PT-100铂电阻来检测水温，并把检测到的温度与设定值进行比较，将其偏差值经过PID运算后控制双向晶闸管的导通角，调节加热丝的功率，从而使实际温度迅速接近给定值温度。PID参数主要受到进出水流量、水箱水温设定控制温度、室温等因素影响。水箱温度控制实物图如图1-1所示。

再设计中我会先介绍硬件部分，然后在介绍软件部分，依次向大家阐述整个编程所需要的东西。

图1.1水箱控制示意图

2水箱控制系统的硬件

2.1 PLC组成和工作原理

2.1.1 PLC的组成

PLC基本组成包括中央处理器（CPU）、储存器、输入/输出接口（缩写为I/O,包括输入接口、输出接口、外部设备接口、扩展接口等）、外部设备编程器及电源模块组成。PLC内部各组成单元之间通过电源总线、控制总线、地址总线和数据总线连接，外部则根据实际控制对象配置相应设备与控制装置构成PLC控制系统。

中央处理器由控制器、运算器和寄存器组成并集成在一个芯片内。CPU通过数据总线、地址总线、控制总线和电源总线与储存器、输入输出接口、编程器和电源相连接。

存储器是具有记忆功能的半导体电路，主要用来放存系统程序、用户程序和工作数据等。PLC中使用的存储器由只读存储器（ROM）、随机存储器（RAM）及察除只读存储器（EPROM）组成。存储器是衡量PLC性能的一个重要指标。

I/O接口，输入接口用于接收和采集两种类型的输入信号，一类是按钮、转换开关、行程开关、继电器触头等开关量输入信号；另一类是有电位器、测速发电机和各种变换器提供的连续变化的模拟量输入信号。输出接口模块是PLC与现场

设备之间的连接部件，用来将输出信号送给控制对象。其它接口用于主机单元的I/O数量不够用，可以通过I/O扩展接口电缆与I/O扩展但愿相连进行扩充。

编程器作用是将用户编写的程序下载至PLC的用户程序储存器，并利用编程器检查、修改和调试用户程序，监视用户程序的执行过程，显示PLC状态、内部器件及系统的参数等。

电源是为PLC将外部供给的交流电转换成供CPU、存储器等所需的直流电。是整个PLC的能源供给中心。PLC大都采用高质量的工作稳定信号、抗干扰能力强的开关稳定电源，大多PLC内部电源还可以向外部提供24V稳压电源。

2.1.2 PLC的工作原理

PLC采用“顺序扫描，不断循环”的工作方式，每次扫描过程集中对输入信号进行采样，输入刷新过程中当输入端口关闭时，程序在进行执行阶段时，输入端有新状态，新状态不能被读入。只有程序进行下次扫描时，新状态才被读入。一个扫描周期分为输入采样、程序执行、输出刷新。元件影响寄存器的内容是随着程序的执行变化而变化的。扫描周期的长短决定CPU执行指令的速度、指令本身占有的时间和指令数。由于采用集中采样，集中输出方式，存在输入/输出滞后的现象。

2.2输入输出设备选用

2.2.1 EM235温度模块

温度控制模块可以直接接热电偶、铂电阻等温度检测元件项链，接受来自温度传感器的信号，温度控制模块就相当于温度变送器A/D转换器将生产现场的温度信号值送给PLC经PLC处理后通过模拟量输出模块这样就可以实现温度控制系统。

EM235是最常用的模拟量扩展模块，它实现了4路模拟量输入和1路模拟量输出功能。模拟量扩展块提供了模拟量输入/输出的功能，使用与复杂的控制现场和直接与传感器执行器相连接，具有12位的分辨率和多种输入/输出范围，并且EM235模块可直接与PT-100热电阻相连。EM235模块是组合强功率精密线性电流互感器、意法半导体（ST）单片集成变送器ASIC芯片于一体的新一代交流电流隔离变送器模块，它可以直接将被测主回路交流电流转换成按线性比例输出的DC4-20mA恒流环标准信号，连续输送到接收装置。

下面以EM235为例讲解模拟量扩展模块接线图，如图2-1。

图2-1 EM235示意图

图2-1演示了模拟量扩展模块的接线方法，对于电压信号，按正、负极直接接入X＋和X－；对于电流信号，将RX和X＋短接后接入电流输入信号的“＋”端；未连接传感器的通道要将X＋和X－短接。

对于某一模块，只能将输入端同时设置为一种量程和格式，即相同的输入量程和分辨率。

2.2.2 PT-100

pt100是铂热电阻，它的阻值跟温度的变化成正比。PT100的阻值与温度变化关系为：当PT100温度为0℃时它的阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的阻值会随着温度上升而成匀速增长的。PT-100例图如图

2-2所示。

图2-2 Pt-100

电阻式温度检测器是一种物质材料组成的电阻，他会随温度升高而改变电阻值，如果它随温度的上升而电阻值也跟着上升就称为正电阻系数，如果它随温度上升反而下降就称为负电阻系数。大部分电阻式温度检测器是以金属做成的，其中以白金做成的电阻式温度检测器，最为稳定、耐酸、不会变质、相当线性等等，最受工业界采用。

PT-100温度传感器是一种以白金做成的电阻式温度检测器，属于正电阻系数，在电阻和温度变化的关系式如下：R=Ro(1+aT)其中a=0.00392，Ro为100欧姆，T为摄氏温度因此白金做成的电阻式温度检测器，又称为PT-100。

1：Vo=2.55mA*100(1+0.00392T)=0.225+T/1000。

2：量测Vo时，不可分出任何电流，否则量测值会不准。电路分析由于一般电源供应较多零件之后，电源是带杂讯的，因此我们使用齐纳二极体作为稳压零件，由于7.2齐纳二极体的作用，使得1K电阻和5K可变电阻之电压和为6.5V，靠5K可变电阻的调整可决定电晶体的射极电流，而我们必须将集极电流调为2.55mA使得量测电压V如箭头所示为2.55+T/1000。其后的非反向放大器，输入电阻几乎无限大，几乎同时又放大10倍，使得运算放大器输出位2.55+T/100。6V齐纳二极体的作用如7.2V齐纳二极体的作用，我们利用它调出2.55V，因此电压追随器的输出电压V1亦为2.55V。其后差动放大器之输出为Vo=10（V2-V1）=10（2.55+T/100-2.55）=T/10，如果现在温室为25°C，则输出电压为2.5V。

2.2．3 S7-200PLC及CPU模块的选择

S7-200系列PLC适用于各行各业，各种场合中的检测、监测及控制的自动化。S7-200系列的强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。因此S7-200系列具有极高的性能/价格比。

S7-200系列出色表现在以下几个方面：极高的可靠性;极丰富的指令集;易于掌握;便捷的操作;丰富的内置集成功能;实时特性;强劲的通讯能力;丰富的扩展模块。S7-200PLC实物图如图2-3所示。

图2-3 S7-200PLC实物

S7-200系列在集散自动化系统中充分发挥其强大功能。使用范围可覆盖从替代继电器的简单控制到更复杂的自动化控制。应用领域极为广泛，覆盖所有与自动检测，自动化控制有关的工业及民用领域，包括各种机床、机械、电力设施、民用设施、环境保护设备等等。如：冲压机床、磨床、印刷机械、橡胶化工机械、中央空调、电梯控制、运动系统。

S7-200系列PLC可提供5个不同的基本型号的8种CPU供您使用

S7-200 CPU的技术指标

根据本设计的要求，S7-200系列具有极高的性能/价格比，所以我选择S7-200微型PLC。

S7-200是模块化的PLC，它主要由CPU模块、扩展模块和总线连接电缆构成。（1）CPU模块

该模块主要由CPU、电源、I/O点3部分组成，CPU主要负责程序运行等工作，模块的电源不紧影响CPU供电，还满足与CPU响亮的其它模块的用电需要。该模块本身代表一定量的开关量I/O点，如果能够满足控制要求限额可以不在扩展开关量I/O模块。本文主要采用CPU224来实现。本扩展至14输入/10输出共24个数字量I/O点。可以连接7个扩展模块，最大扩展168路数字量I/O点。13K字节程序和数据存储空间。6个独立的30kHZ高速计数器，2路独立的20kHZ 高速脉冲输出，具有PID控制器。1个RS485通讯/编程口，其具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。I/O端子很容易地整体拆卸。是具有较强控制能力的控制器。本设计需要4个开关量的输入和4个开关量的输出，采用CPU224不需扩展开关量输入输出模块。

（2）扩展模块

CPU224模块本身已集成了14点数字量输入和10点数字量输出，但由于本次设计中还需要一个模拟输入和一个模拟输出，所以需要用到模拟量扩展板EM235.每个EM235可同时扩展3路模拟量输入和1路模拟量输出通道。

（3）总线连接电缆

总线连接电缆由来把I/O模块和PLC或其他扩展模块连在一起。

2.2.4双向晶闸管

双向晶闸管是由N-P-N-P-N五层半导体材料制成的，对外也引出三个电极，其结构如图所示。双向晶闸管相当于两个单向晶闸管的反向并联，但只有一个控制极。它的结构示意图如图2-4所示。

图2-4 双向晶闸管结构示意图

双向晶闸管与单向晶闸管一样，也具有触发控制特性。不过，它的触发控制特性与单向晶闸管有很大的不同，这就是无论在阳极和阴极间接入何种极性的电压，只要在它的控制极上加上一个触发脉冲，也不管这个脉冲是什么极性的,都可以使双向晶闸管导通。

由于双向晶闸管在阳、阴极间接任何极性的工作电压都可以实现触发控制，因此双向晶闸管的主电极也就没有阳极、阴极之分，通常把这两个主电极称为T1电极和T2电极，将接在P型半导体材料上的主电极称为T1电极，将接在N型半导体材料上的电极称为T2电极。

由于双向晶闸管的两个主电极没有正负之分，所以它的参数中也就没有正向峰值电压与反向峰值电压之分，而只用一个最大峰值电压，双向晶闸管的其他参数则和单向晶闸管相同。所以它是一种理想的交流开关器。

2.3设计工作过程分析

先按下启动按钮，系统开始工作，SV1开始进冷水，等达到下限位时电动机开始搅拌，电热丝也开始加热同时温度传感器也开始传送实测温度值，当冷水温度达到60°时，SV2开始出水，当水位到达上限位时SV1停止进水，当水位低于下限位时系统报警装置启动，当报警后要按停止按钮，再按开始然后从新开始工作。

根据上面的工作原理和工作过程分析，则选了硬件和软件，也确定了输入量和输出量。如表2-5

表2-5 I/O分配表

2.4硬件接线图

3 PID简介

3.1 PID模块介绍

在工程实际中，应用最为广泛的调节器控制规律为比例、积分、微分控制，简称PID控制，又称PID调节。PID控制器问世至今已有近70年历史，它以其结构简单、稳定性好、工作可靠、调整方便而成为工业控制的主要技术之一。当被控对象的结构和参数不能完全掌握，或得不到精确的数学模型时，控制理论的其它技术难以采用时，系统控制器的结构和参数必须依靠经验和现场调试来确定，这时应用PID控制技术最为方便。即当我们不完全了解一个系统和被控对象，或不能通过有效的测量手段来获得系统参数时，最适合用PID控制技术。PID控制，实际中也有PI和PD控制。PID控制器就是根据系统的误差，利用比例、积分、微分计算出控制量进行控制的

它由于用途广泛、使用灵活，已有系列化产品，使用中只需设定三个

参数（Kp ， Ti 和Td ）即可。在很多情况下，并不一定需要全部三个单元，可以取其中的一到两个单元，但比例控制单元是必不可少的。

首先，PID 应用范围广。虽然很多工业过程是非线性或时变的，但通过对其简化可以变成基本线性和动态特性不随时间变化的系统，这样PID 就可控制了。

其次，PID 参数较易整定。也就是，PID 参数Kp ，Ti 和Td 可以根据过程的动态特性及时整定。如果过程的动态特性变化，例如可能由负载的变

化引起系统动态特性变化，，PID 参数就可以重新整定。

第三，PID 控制器在实践中也不断的得到改进。

PID 控制器的原理是根据系统的被调量实测值与设定值之间的偏差，利用偏差的比例、积分、微分三个环节的不同组合计算出对广义被控对象的控制量。图3-1是常规PID 控制系统的原理图

图3-1 PID 控制系统的原理图

3.2 PID 算法

理想的PID 算法在如图3-2所示的典型的PID 回路控制系统中，有PV

为控制变量，SP 时设定值，则调节器输入偏差信号为e=SP-PV 。理想的模拟PID 控制算法为：

])()(1)([)(0

?

++

=t

D

I

P dt

t de T dt t e T t e K t u

式中，P K 为比例系数；D T 为积分时间常数；D T 为微分时间常数。

根据被控对象动态特性和控制要求的不同，上式中还可以只包含比例和积分的PI调节或者只包含比例微分的PD调节。下面主要讨论PID控制的特点及其对控制过程的影响、数字PID控制策略的实现和改进，以及数字PID控制系统的设计和控制参数的整定等问题。

在PID三种调节作用中，微分作用主要用来减少超调量。克服震荡、加快系统的动作速度、减少超调时间，用来改善系统动态特征。积分作用主要用来消除静差、提高精度、减少超调时间，用来改善系统的静态特征。比例作用可对偏差作出及时影响。若能将3种作用的强度做适合的调配，可以使PID速度加快、平稳、准确的运行，从而获得满意的控制效果。

图3-2 PID回路控制系统

3.3 PID参数的整定方法

3.3.1 PID控制器的参数整定

PID控制器的参数整定是控制系统设计的核心内容。它是根据被控过程的特性确定PID控制器的比例系数、积分时间和微分时间的大小。PID控制器参数整定的方法很多，概括起来有两大类：一是理论计算整定法。它主要是依据系统的数学模型，经过理论计算确定控制器参数。这种方法所得到的计算数据未必可以直接用，还必须通过工程实际进行调整和修改。二是工程整定方法，它主要依赖工程经验，直接在控制系统的试验中进行，且方法简单、易于掌握，在工程实际中被广泛采用。PID控制器参数的工程整定方法，主要有临界比例法、反应曲线法和衰减法。三种方法各有其特点，其共同点都是通过试验，然后按照工程经验公式对控制器参数进行整定。但无论采用哪一种方法所得到的控制器参数，都需要在实际运行中进行最后调整与完善。现在一般采用的是临界比例法。利用该方法进行PID 控制器参数的整定步骤如下：(1)首先预选择一个足够短的采样周期让系统工作；(2)仅加入比例控制环节，直到系统对输入的阶跃响应出现临界振荡，记下这时的比例放大系数和临界振荡周期；(3)在一定的控制度下通过公式

计算得到PID控制器的参数。

3.3.2确定控制器参数

数字PID控制器控制参数的选择，可按连续时间PID参数整定方法进行。在选择数字PID参数之前，首先应该确定控制器的结构。对允许有静差的系统，可以适当选择P或PD控制器。一般来说，PI、PID和P控制器应用较多。对于有滞后的对象，往往都加入微分控制。

3.3.3选择参数

控制器结构确定后，既可以开始选择参数。参数的选择要根据受控对象的具体特性和对控制系统的性能要求进行。工程上，一般要求整个闭环系统是稳定的，对给定量的变化能迅速响应并平滑跟踪，超调量小；在不同干扰作用下，能保证被控量在给定值；当环境参数发生变化时，整个系统能保持稳定等等。这些要求对控制系统自身性能来说，有些矛盾的。我们必须满足主要的方面的要求，兼顾其他方面适当的折中。

3.4 PID回路表及回路指令

3.4.1 PID 回路表

PLC在执行PID调节指令时，须对算法中的9个参数进行运算，为此S7-200的PID指令使用一个存储回路参数的回路表，PID回路表的格式及含义如表1所示。

3.4.2 PID回路指令

如图3-3所示PID模块

3-3 PID模块

图中的输入信息和组态信息进行PID运算比较简单，该指令有两个操作数TBL LOOP，其中TBL是回路的起始地址，操作数限用VB区域LOOP是回路信号可是0~7的整数进行PID的前提是逻辑栈项Tos必须是1，在程序中最多可用8条PID指令，PID回路指令不可以和在一起使用在一个回路中，即这些回路表不同，负责会出错。

3.5 输入输出的变量转换

因为PID由两个输入给定值SP、过程变量PV。给定值SP通常是固定的，加热器的给定值，过程变量是给定A/D转化和计算机后的被控量的实际值，如加热器的测量值。给定值与过程变量都是与被控对象有关的值，对不同的系统它的大小范围与工程单位有很大的区别，应用PLC的PID指令对这些运算之，必须将其转换成更准确的浮点实数。

同样对PID指令输出再将其送给D/A转换之前也要进行转换。

3.5.1 回路输入的转换

每个PID回路有两个输入量，即给定值(SP)和过程变量(PV)。给定值通常是一个固定的值，过程变量与PID回路输出有关，可以衡量输出对控制系统作用的大小。如在加热器控制系统中，过程变量可以是测温仪的输入(衡量温度高低)。给定值和过程变量都可能是现实世界的值，它们的大小、范围和单位都可能不一样。

因此，PID指令在对这些量进行运算以前，必须把他们转换成标准的浮点型实数

转换的第一步是把16位整数值转成浮点型实数值。下面的指令序列提供了实现这种转换的方法：

XORD AC0, AC0 //将AC0初始化清零

ITD AIW0，AC0 //将输入值转换为双整数。

DTR AC0，AC0 //将32位双整数转换为实数。

转换的下一步是把实数值进一步标准化为0．0～1．0之间的实数。下面的算式可以用来标准化给定值或过程变量：

Rnown=(Rraw／Span+Offset)

式中，Rnown为标准化的实数值； Rraw为没有标准化的实数值或原值；0ffset 为单极性时为0．0，双极性时为0．5；

Span为值域，即可能的最大值减去可能的最小值；

单极性为32000(典型值)；双极性为64000(典型值)。

下面的指令把双极性实数标准化为0．0～1．0之间的实数，通常用在第二步转换之后：／R 64000．0，AC0 //累加器中的标准化值

+R 0．5，AC0 //加上偏置，使其在0．0～1．0之间 MOVR AC0，VDl00 //标准化的值存入回路表

3.5.2 回路输出的转换

回路输出值一般是控制变量。例如，在加热器控制中，可以是水热的设置。同样，输出是0．0～1．0之间的标准化了的实数值，需转换成相应的16位整数。在回路输出驱动模拟输出之前，必须把回路输出转换成相应的16位整数。这一过程是给定值或过程变量的标准化转换的逆过程。

该过程的第一步是把回路输出转换成相应的实数值，其公式如下:

Rscal=（Mn-Offset)*Span

式中，Rscal为回路输出的刻度实数值；Mn为回路输出的标准化实数值；

Offset为单极性时为0．0，双极性时为0．5Span为值域，即可能的最大值减去可能的最小值；单极性为32000(典型值)；双极性为64000(典型值)。

这一过程可以用下面的指令序列完成：

MOVR VDl08，AC0 //把回路输出值移入累加器。

-R 0．5，AC0 //仅双极性有此句。

*R 64000．0，AC0 //在累加器中得到刻度值。

下一步是把回路输出的刻度转换成16位整数，可通过下面的指令序列来完成： ROUND AC0，AC0 //把实数转换为32整数

DTI AC0，LW0 //把32位整数转换为16位整数

MOVW LW0，AQW0 //把16位整数写入模拟输出寄存器

4系统的软

4.1 流程图
