火灾自动报警系统操作讲解教案
一、介绍词：（1分钟）
尊敬的各位领导，欢迎来到第一鉴定室。第一鉴定室是按照消防控制室（中控室）进行布置的，主要鉴定考察的内容是火灾自动报警系统部分内容。在第一鉴定室内，我们安徽鉴定站设置了柜式火灾报警控制器、自动消防炮控制器等设施用于消防设施控制，设置了一台消防电梯模型用于展示消防电梯动作，还设置了两块演示板用于各种系统的联动关系说明。下面由我给各位领导介绍一下火灾自动报警系统组成、系统的检查验收方法、系统验收时常见问题等内容。如有不足之处，还请各位领导给予批评指正！
二、系统介绍(10分钟)

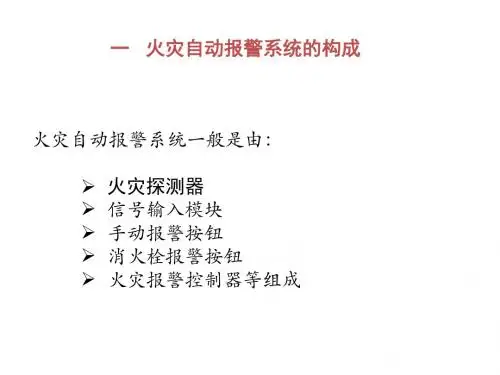

1、系统组成介绍（5分钟）
介绍位置：火灾报警控制器主机前
介绍方法：直接在面板上指出组件位置并逐一进行介绍
介绍内容：火灾自动报警及联动控制器、报警信号输入器件（各类探测器、手动报警按钮信号输入模块等）、联动信号输出器
件（各类输出控制模块、警报装置、广播等）
（介绍要点：多线制控制和总线制控制区别）
2、系统联动关系介绍（5分钟）
介绍位置：两块演示板前及消防电梯模型前
介绍方法：（1）通过展板直接说明各种系统联动关系，
（2）通过消防电梯模型实际演示介绍消防电梯联动关系介绍内容：消防供水系统联动关系、雨淋系统联动关系、预作用系统联动关系、干式系统联动关系、湿式系统联动关系（介绍要点：系统联动的逻辑关系）
三、系统的检查验收（7分钟）
1、验收时的工艺检查：（3分钟）
介绍位置：火灾报警控制器面板前
介绍方法：通过工程实例说明介绍
主要内容：火灾报警系统管线敷设、火灾报警控制设备安装线路防护是否可靠关系系统关键时刻是否能够正常工作，是检查验收时最重要，也是最容易被忽视的问题。线路防护之所以重要是因为系统大部分设备为总线制设备，每个回路内设备均并联在一根总线之上，如果总线出现线间、线地短路、断路、或绝缘阻值低于标准（20兆欧）均会造成总线上的设备故障。
（介绍要点：管线敷设要求）
2、验收时的工程检查：（4分钟）
介绍位置：消防联动控制器面板前
介绍方法：通过具体举例操作演示进行介绍
介绍内容：系统的联动功能测试方法
举例：（1）用手动控制盘进行防火门的联动控制演示
（2）用多线控制盘进行排烟机、送风机的联动控制演示（介绍要点：联动控制逻辑关系）
四、系统验收时常见问题：（12分钟）
1、施工中常出现的问题：（3分钟）
介绍位置：火灾报警控制器前
介绍方法：具体介绍说明报警控制器施工常出现的问题
介绍内容：报警控制器问题和功能错误问题
（1）报警控制器常见问题（1分钟）
面板功能显示、面板标识、线路标识、线色、接地b、前端设备安装位置、安装方法、线路穿管
（2）系统功能错误问题（2分钟）
地址混乱标识不清、设备故障、联动设备问题等、未按要求对重要设备进行点对点（多线制）控制
2、系统联动控制问题：（9分钟）
介绍位置：火灾报警控制器前
介绍方法：举例说明系统联动控制常常出现的错误并通过演示板进行演示说明
主要内容：列举各种系统联动控制问题并具体举例说明
（1）介绍各种系统联动问题（1分钟）
24V电源输出功率不够、电源线路设计负荷过小，压降过大、偷工减料等
（2）举例说明（8分钟）
举例1：系统布线问题（2分钟）
原因：混凝土内预埋线路易被吊顶装修打断造成线路短路（或破损）表现：表征为系统显现时好时坏的软故障
问题：对于这种软故障通常事后很难处理，施工单位多随便应付了事对策：因此在检查验收时对于有吊顶的工程当采用混凝土暗敷管线时，应加强对线路绝缘电阻测试记录的检查、必要时重新测试、对系统稳定运行造成很大影响，对于有吊顶部位建议采用管道防火处理后吊顶内暗敷方式布置管线，
举例2：系统使用自锁机构直接进行反馈问题（2分钟）
原因：手动盘、多线盘远程控制中，采用按钮自锁机构点亮反馈指示表现：在控制盘上有反馈信号，实际设备未动作
问题：联动控制无法实现
对策：检查验收时注意远程控制时，除了注意控制室有无信号反馈，要特别注意现场设备启动状态。
举例3：未实现点对点控制（1分钟）
原因：一个操作命令控制多个反馈设备
表现：一个按键控制多个设备
问题：不符合工程验收要求
对策：验收时注重工程联动逻辑关系，对防火卷帘、防火阀、电切等控制功能特别注意
举例4:对重要设备未进行直接硬线控制问题（1分钟）
原因：直接使用软件编程通过总线控制重要设备
表现：没有直接硬线接入设备
问题：重要设备操作可靠性得不到保证
对策：对排烟机、送风机、消防泵、喷淋泵等重要设备检查直接控制的硬线
举例5：消防设备供电可靠性问题（1分钟）
原因：验收时使用临时施工用电
表现：主备电切换无法实现
问题：消防设备供电得不到可靠保证
对策：要求使用正式用电
举例6：消防电梯控制排水问题（1分钟）
原因：电梯井底未设置排水井
表现：消防电梯电梯间进水后电梯无法使用
问题：无法保证消防电梯在火灾状态下的正常使用
对策：验收时实际查看电梯井底是否有排水设施
五、结束词：
介绍完毕，再次感谢各位领导来安徽职业技能鉴定站检查指导。谢谢！
