σs—材料的屈服强度，用应力表示材料的屈服点或下屈服点，表征材料对微量塑性变形的抗力。
σb抗拉强度，只代表金属材料所能承受的最大拉伸应力，表征金属材料对最大均匀塑性变形的抗力。
n应变硬化指数，反映金属材料抵抗均匀塑性变形的能力，是表征金属材料应变硬化行为的性能指标。
A断后伸长率，是试样拉断后标距的残余伸长（Lu-L0）与原始标距L0之比的百分率。表征金属材料断裂前发生塑性变形的能力。Agt它是金属材料拉伸时产生的最大均匀塑性变形量。
Z断面收缩率，它是指试样拉断后，缩颈处横截面积的最大缩减量与原始横截面积之比的百分率。
K:冲击吸收能量,材料在冲击载荷作用下吸收塑性变形功和断裂功的能力。
KV： V型缺口的冲击吸收功。KU： U型缺口的冲击吸收功。
NDT:
Rmc:抗压强度，试样压至破坏过程中的最大应力。
σbb:抗弯强度，在三点弯曲试验中，试样弯曲至断裂前达到的最大弯曲力。
τm:抗扭强度，金属试样在扭断前承受的最大扭矩Tm与试样抗弯截面系数W的商
NSR:缺口敏感度，表征材料的缺口敏感性。HBW：压头为硬质合金球的材料的布氏硬度。
HRA：压头为金刚石圆锥的材料的洛氏硬度。
IC K 和C K:IC K 为平面应变下的断裂韧度，表示在平面应变条件下材料抵抗
C K 为平面应力断裂韧度，表示平面应力条件下材料抵
抗裂纹失稳扩展的能力。同属于Ⅰ型裂纹的材料断裂韧性指标，但C K 与试样厚度有关。IC K 与试样厚度无关，是真正的材料常数。
G1C:当增加到某一临界值时，能克服裂纹失稳扩展的阻力，则裂纹失稳扩展断裂。
J1C：断裂韧度，表示材料抵抗裂纹开始扩展的能力δC：断裂韧度，表示材料阻σscc：金属材料抗应力腐蚀性能指标表示材料不发生应力腐蚀的临界应力
K1scc：应力腐蚀临界应力场强度因子，即试样在特定化学介质中不发生应条件下的断裂韧度。
K1HEC：氢脆临界应力场强度因子表示试样在化学介质中不发生应力腐蚀断裂的da/dt:应力腐蚀裂纹扩展速率，即单位时间内裂纹的扩展量。
今有如下零件和材料需要测定硬度，试说明选择何种硬度实验方法为宜。
（3）灰铸铁，退火态低碳钢----HB （4）鉴别钢中的隐晶马氏体和残余奥氏体---显微HV 或HK（5）仪表小黄铜齿轮----HV（6）龙门刨床导轨-----HS（肖
6、试述K判据的意义及用途。
脆断的原因。K判据将材料断裂韧度同机件的工作应力及裂纹尺寸的关系定量地联系起来，可直接用于设计计算，估算裂纹体的最大承载能力、允许的裂纹最大尺寸，以及用于正确选择机件材料、优化工艺等。
今有45、40Cr、35CrMo钢和灰铸铁几种材料，你会选择哪种材料用作机床床身？为什么？
的稳定运转。灰铸铁中含有不易传送弹性机械振动的石墨，具有很高的循环韧性。
5、缺口试样拉伸时的应力分布有何特点？
：在缺口根部处于单向拉应力状态，在板中心部位处于两向拉伸平面应力状态。厚板：在缺口根部处于两向拉应力状态，缺口内侧处三项拉伸平面应变状态。
二）缺口试祥在塑性状态下的应力分布：塑性变形条件下应力将重新分布，并随载荷的增大塑性区逐渐扩大直至整个截面，在其内侧一定距离ry 处σx、σy、σz 最大。缺口使塑性材料强度增加，塑性下降。
缺口效应：由于缺口的存在，在载荷作用下，缺口截面上的应力状态将发生变化，产生应力集中，从而影响材料的力学性能，这就是所谓的缺口效应.
布氏硬度：用一定直径的钢球或硬质合金球，以规定的试验力（F）压入式样表面，经规定保持时间后卸除试验力，测量试样表面的压痕直径（L）。
洛氏硬度：在规定的外加载荷下，将钢球或金刚石压头垂直压入试件表面，产生压痕，测试压痕深度
维氏硬度：根据压痕单位面积所承受的试验力计算硬度值。
应力腐蚀：金属在拉应力和特定的化学介质共同作用下，经过一段时间后所产生的低应力脆断现象。
氢蚀：由于氢与金属中的第二相作用生成高压气体，使基体金属晶界结合力减弱导致金属脆化的现象。
白点：当钢中含有过量的氢时，随温度的降低，氢在钢中的溶解度逐渐减小，如果过饱和的未扩散逸出，便聚集在某些缺陷处形成氢分子。此时氢的体积发生急剧膨胀，内压力很大足以将金属局部撕裂，而形成微裂纹。这种微裂纹的断面呈圆形和椭圆形，颜色呈银白色，故称为白点。
氢化物致脆：对于ⅣB或ⅤB族金属，由于它们与氢有较大的亲和力，极易生成氢化物，使金属脆化。这种脆化称为氢化物致脆。
氢致延滞断裂：高强度钢或α+β钛合金中，由于氢的作用而产生的延滞断裂现象称为氢致延滞断裂。
氏硬度）或HL(里氏硬度)
）高速钢刀具-----HRC（9）硬质合金----- HRA
5、试述应力场强度因子的意义及典型裂纹KI 的表达式。
答：KI 表示应力场的强弱程度，是σ和a 的复合力学参量，它的大小直接影响着应力场的大小，KI 越大则应力场各应力分量也越大。

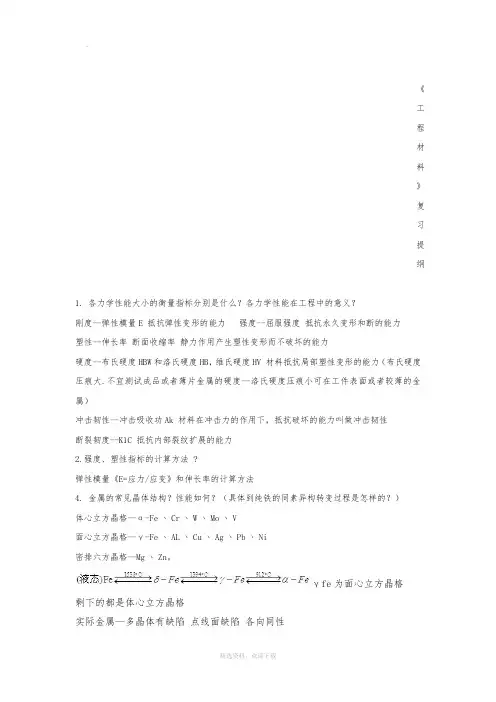

第一章 1.退火低碳钢在拉伸作用下的变形过程可分为弹性变形，不均匀屈服塑性变形，均匀塑性变形，不均匀集中塑性变形和断裂 2.弹性表征材料发生弹性变形的能力 3.应力应变硬化指数表征金属材料应变硬化行为的性能指标，反应金属抵抗均匀苏醒变形的能力 4.金属材料在拉伸试验时产生的屈服现象是其开始产生宏观塑性变形的一种标志 5. σs 呈现屈服现象的金属材料拉伸时试样在外力不断增加（保持恒定）仍能继续伸长时的应力称为屈服点，记作σs 6. σ0.2 屈服强度 7.断裂类型：韧性断裂和脆性断裂；穿晶断裂和沿晶断裂；解理断裂、纯剪切断裂和微孔聚集型断裂 8.塑性是指金属材料断裂前发生塑性变形的能力 9.韧性断裂和脆性断裂的断口形貌：①韧性断裂断口呈纤维状，灰暗色；中低碳钢断口形貌呈杯锥状，有纤维区，放射区和剪切唇三个区域②脆性断裂断口平齐而光亮，呈放射状或结晶状，有人字纹花样 10.沿晶断裂断口形貌：沿晶断裂冰糖状 11.常见力学行为：弹性变形，塑性变形和断裂 第二章 1.应力状态软性系数Tmax与σmax的比值 2.相对关系压缩试验α=2，扭转试验α=0.8 3（1）渗碳层的硬度分布---- HK或-显微HV （2）淬火钢-----HRC （3）灰铸铁-----HB （4）鉴别钢中的隐晶马氏体和残余奥氏体-----显微HV或者HK （5）仪表小黄铜齿轮-----HV （6）龙门刨床导轨-----HS（肖氏硬度）或HL(里氏硬度) （7）渗氮层-----HV （8）高速钢刀具-----HRC （9）退火态低碳钢-----HB （10）硬质合金----- HRA 第三章 1.冲击韧性指材料在冲击载荷作用下吸收塑性变形功和断裂功的能力，用Ak表示 2.冲击吸收功摆锤冲击试样前后的势能差 3.低温脆性实验温度低于某一温度tk时，会由韧性状态转变为脆性状态，冲击吸收功明显下降。原因：材料屈服强度随温度降低急剧增加的结果 4. 韧脆转变温度转变温度tk称为韧脆转变温度 第四章 1.断裂韧度（K IC ）在平面应变条件下材料抵抗裂纹失稳扩展的能力（与组织有关） 2.应力场强度因子（K I）受外界条件影响的反映裂纹尖端应力场强弱程度的力学度量（与本身有关） 3.断裂韧度（G IC）表示材料阻止裂纹失稳扩展是单位面积所消耗的能量 4.K IC的测量标准三点弯曲试样，紧凑拉伸试样，F形拉伸试样和圆形紧凑拉伸试样
《金属材料学》课程教学大纲 以下是为大家整理的《金属材料学》课程教学大纲的相关范文，本文关键词为金属材料学,课程,教学大纲,，您可以从右上方搜索框检索更多相关文章，如果您觉得有用，请继续关注我们并推荐给您的好友，您可以在教师教学中查看更多范文。 《金属材料学》课程教学大纲 一、课程说明 （一）课程名称：金属材料学所属专业：材料物理专业课程性质：专业基础课学分：3 （二）课程简介：《金属材料学》是一门综合性和应用性较强的专业必修课。根据材料物理专业先修课程和教学内容，本课程包括金属学和金属材料两大部分，其中金属学的内容作为《材料科学基础》课程的补充和深入，金属材料部分在《材料科学基础》、《材料力学性能》等课程的基础上，系统介绍金属材料合金化的一般规律及金属材料的成分、工艺、组织、性能及应用的关系。课程的学习，使学生系
统掌握有关金属材料学方面的知识，培养学生研究开发和合理应用金属材料的初步能力。 目标与任务；通过本课程的学习主要掌握：1.金属材料的成份、组织结构及性能三者间的关系，金属的基本理论和知识。2.合金元素在钢中的作用、原理和规律；3.钢的热处理原理以及其与合金化的配合；4.掌握各类铸铁的成分组织和性能特点；5.常用有色金属及其合金的成分、性能和热处理特点. （三）先修课程：《材料科学基础》、《材料力学性能》等。 （四）教材与主要参考书。 教材：《金属学与热处理》第二版，崔忠圻主编，哈尔滨工业大学出版社。参考书： 《金属材料学》第二版，吴承建陈国良强文江等编著，冶金工业出版社。《金属材料学》第二版，戴起勋主编程晓农主审，化学工业出版社。《材料科学基础》，胡赓祥、蔡荀主编，上海交通大学出版《材料科学基础》，潘金生等编，清华大学出版社 二、课程内容与安排绪论 （一）讲授，2学时（二）内容及基本要求1.金属材料的发展概况。 2.了解金属材料在国民经济中的地位与作用。 3.本课程的性质、
判断 1.由内力引起的内力集度称为应力。（×） 2.当应变为一个单位时，弹性模量即等于弹性应力，即弹性模量是产生100%弹性变形所需的应力。（√） 3.工程上弹性模量被称为材料的刚度，表征金属材料对弹性变形的抗力，其值越大，则在相同应力条件下产生的弹性变形就越大。（×） 4.弹性比功表示金属材料吸收弹性变形功的能力。（√） 5.滑移面和滑移方向的组合称为滑移系，滑移系越少金属的塑性越好。（×） 6.高的屈服强度有利于材料冷成型加工和改善焊接性能。（×） 7.固溶强化的效果是溶质原子与位错交互作用及溶质浓度的函数，因而它不受单相固溶合金（或多项合金中的基体相）中溶质量所限制。（×） 8.随着绕过质点的位错数量增加，留下的位错环增多，相当于质点的间距减小，流变应力就增大。（√） 9.层错能低的材料应变硬度程度小。（×） 10.磨损、腐蚀和断裂是机件的三种主要失效形式，其中以腐蚀的危害最大。（×） 11.韧性断裂用肉眼或放大镜观察时断口呈氧化色，颗粒状。（×） 12.脆性断裂的断裂面一般与正应力垂直，断口平齐而光亮，长呈放射状或结晶状。（√） 13.决定材料强度的最基本因素是原子间接合力，原子间结合力越高，则弹性模量、熔点就越小。（×） 14.脆性金属材料在拉伸时产生垂直于载荷轴线的正断，塑性变形量几乎为零。（√） 15.脆性金属材料在压缩时除产生一定的压缩变形外，常沿与轴线呈45°方向产生断裂具有切断特征。（√）
16.弯曲试验主要测定非脆性或低塑性材料的抗弯强度。（×） 17.可根据断口宏观特征，来判断承受扭矩而断裂的机件性能。（√） 18.缺口截面上的应力分布是均匀的。（×） 19.硬度是表征金属材料软硬程度的一种性能。（√） 20.于降低温度不同，提高应变速率将使金属材料的变脆倾向增大。（×） 21.低温脆性是材料屈服强度随温度降低急剧下降的结果。（×） 22.体心立方金属及其合金存在低温脆性。（√） 23.无论第二相分布于晶界上还是独立在基体中，当其尺寸增大时均使材料韧性下降，韧脆转变温度升高。（√） 24.细化晶粒的合金元素因提高强度和塑性使断裂韧度K IC下降。（×） 25.残余奥氏体是一种韧性第二相，分布于马氏体中，可以松弛裂纹尖端的应力峰，增大裂纹扩展的阻力，提高断裂韧度K IC。（√） 26.一般大多数结构钢的断裂韧度K IC都随温度降低而升高。（×） 27.金属材料的抗拉强度越大，其疲劳极限也越大。（√） 28.宏观疲劳裂纹是由微观裂纹的形成、长大及连接而成的。（√） 29.材料的疲劳强度仅与材料成分、组织结构及夹杂物有关，而不受载荷条件、工作环境及表面处理条件的影响。（×） 30.应力腐蚀断裂并是金属在应力作用下的机械破坏与在化学介质作用下的腐蚀性破坏的叠加所造成的。（×） 31.氢蚀断裂的宏观断口形貌呈氧化色，颗粒状。（√） 32.含碳量较低且硫、磷含量较高的钢，氢脆敏感性低。（×） 33.在磨损过程中，磨屑的形成也是一个变形和断裂的过程。（√）
名词解释： 1加工硬化：试样发生均匀塑性变形，欲继续变形则必须不断增加载荷，这种随着随性变形的增大形变抗力不断增大的现象叫加工硬化。 2弹性比功：表示金属材料吸收弹性变形功的能力。 3滞弹性：在弹性范围内快速加载或卸载后，随着时间延长产生附加弹性应变的现象。 4包申格效应：金属材料通过预先加载产生少量塑性变形（残余应变小于1%-4%），而后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。 5塑性：金属材料断裂前发生塑性变形的能力。常见塑性变形方式：滑移和孪生 6弹性极限：以规定某一少量的残留变形为标准，对应此残留变形的应力。 7比例极限：应力与应变保持正比关系的应力最高限。 8屈服强度：以规定发生一定的残留变形为标准，如通常以0.2%的残留变形的应力作为屈 服强度。 9韧性断裂是材料断裂前发生产生明显的宏观塑性变形的断裂，这种断裂有一个缓慢的断裂 过程，在裂纹扩展过程中不断的消耗能量。韧性断裂的断裂面一般平行于最大切应力并于主 应力成45度角。 10脆性断裂是突然发生的断裂，断裂前基本上不发生塑形变形，没有明显征兆，危害性很大。断裂面一般与主应力垂直，端口平齐而光亮，常呈放射状或结晶状。 11剪切断裂是金属材料在切应力作用下，沿着滑移面分离而造成的断裂，又分滑断和微孔聚集性断裂。 12解理断裂：是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂，总是脆性断裂。 13缺口效应：由于缺口的存在，在静载荷作用下，缺口截面上的应力状态发生变化，产生所谓缺口效应“ ①缺口引起应力集中，并改变了缺口应力状态，使得缺口试样或机件中所受的应力由原来的单向应力状态改变为两向或者三向应力状态。 ②缺口使得材料的强度提高，塑性降低，增大材料产生脆断的倾向。 8缺口敏感度：有缺口强度的抗拉强度Z bm与等截面尺寸光滑试样的抗拉强度Zb的比值. NSR=Z bn / Z S NSR越大缺口敏感度越小 9冲击韧性：Ak除以冲击式样缺口底部截面积所得之商 10冲击吸收功：式样变形和断裂所消耗的功，称为冲击吸收功以Ak表示，单位J 11低温脆性：一些具有体心立方晶格或某些秘排立方晶格的金属，当温度降低到、某一温度时，会由韧性状态变为脆性状态，冲击吸收功明显下降，断裂机理由微孔聚集变为穿晶解 理，断口特征由纤维状变为结晶状，这种现象称为低温脆性 12脆性转变温度：当温度降低时，材料屈服强度急剧增加，而塑形和冲击吸收功急剧减小。材料屈服强度急剧升高的温度，或断后延伸率，断后收缩率，冲击吸收功急剧减小的温度就是韧脆转变温度tk，tk是一个温度区间 16应力场强度因子KI :表示应力场的强弱程度，对于某一确定的点的大小直接影响应力场的大小，KI越大，则应力场各应力分量也越大 17应力腐蚀：金属在拉应力和特定的化学介质共同作用下，经过一段时间后产生的低应力脆断现象第一章 3?金属的弹性模量主要取决于什么因素？为什么说它是一个对组织不敏感的力学性能指 标？ 答：由于弹性变形时原子间距在外力作用下可逆变化的结果，应力与应变关系实际上是原子
第一章单向静拉伸力学性能 1、解释下列名词。 1弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。 2．滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。3．循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。 4．包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。 5．解理刻面：这种大致以晶粒大小为单位的解理面称为解理刻面。6．塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。 韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。 7.解理台阶：当解理裂纹与螺型位错相遇时，便形成一个高度为b的台阶。 8.河流花样：解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。是解理台阶的一种标志。 9.解理面：是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂，因与大理石断裂类似，故称此种晶体学平面为解理面。 10.穿晶断裂：穿晶断裂的裂纹穿过晶内，可以是韧性断裂，也可以是脆性断裂。
沿晶断裂：裂纹沿晶界扩展，多数是脆性断裂。 11.韧脆转变：具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆性断裂，这种现象称为韧脆转变 12.弹性不完整性：理想的弹性体是不存在的，多数工程材料弹性变形时，可能出现加载线与卸载线不重合、应变滞后于应力变化等现象,称之为弹性不完整性。弹性不完整性现象包括包申格效应、弹性后效、弹性滞后和循环韧性等 2、 说明下列力学性能指标的意义。 答：E 弹性模量 G 切变模量 r σ规定残余伸长应力 2.0σ屈服强度 gt δ金属材料拉伸时最大应力下的总伸长率 n 应变硬化指数 【P15】 3、 金属的弹性模量主要取决于什么因素？为什么说它是一个对组织不敏感的力学性能指标？ 答：主要决定于原子本性和晶格类型。合金化、热处理、冷塑性变形等能够改变金属材料的组织形态和晶粒大小，但是不改变金属原子的本性和晶格类型。组织虽然改变了，原子的本性和晶格类型未发生改变，故弹性模量对组织不敏感。【P4】 4、 试述退火低碳钢、中碳钢和高碳钢的屈服现象在拉伸力-伸长曲线图上的区别？为什么？ 5、 决定金属屈服强度的因素有哪些？【P12】 答：内在因素：金属本性及晶格类型、晶粒大小和亚结构、溶质元素、第二相。 外在因素：温度、应变速率和应力状态。 6、 试述韧性断裂与脆性断裂的区别。为什么脆性断裂最危险？【P21】 答：韧性断裂是金属材料断裂前产生明显的宏观塑性变形的断裂，这种断裂有一个缓慢的撕裂过程，在裂纹扩展过程中不断地消耗能量；而脆性断裂是突然发生的断裂，断裂前基本上不发生塑性变形，没有明显征兆，因而危害性很大。 7、 剪切断裂与解理断裂都是穿晶断裂，为什么断裂性质完全不同？【P23】 答：剪切断裂是在切应力作用下沿滑移面分离而造成的滑移面分离，一般是韧性断裂，而解理断裂是在正应力作用以极快的速率沿一定晶体学平面产生的穿晶断裂，解理断裂通常是脆性断裂。 8、 何谓拉伸断口三要素？影响宏观拉伸断口性态的因素有哪些？ 答：宏观断口呈杯锥形，由纤维区、放射区和剪切唇三个区域组成，即所谓的断口特征三要素。上述断口三区域的形态、大小和相对位置，因试样形状、尺寸和金属材料的性能以及试验温度、加载速率和受力状态不同而变化。 9、 论述格雷菲斯裂纹理论分析问题的思路，推导格雷菲斯方程，并指出该理论的局限性。【P32】 答： 2 12?? ? ??=a E s c πγσ，只适用于脆性固体,也就是只适用于那些裂纹尖端塑性变形可以忽略的情况。 第二章 金属在其他静载荷下的力学性能 一、解释下列名词： （1）应力状态软性系数—— 材料或工件所承受的最大切应力τmax 和最大正应力σmax 比值，即： () 32131max max 5.02σσσσσστα+--== 【新书P39 旧书P46】 （2）缺口效应—— 绝大多数机件的横截面都不是均匀而无变化的光滑体，往往存在截面的急剧变化，如键槽、油孔、轴肩、螺纹、退刀槽及焊缝等，这种截面变化的部分可视为“缺口”，由于缺口的存在，在载荷作用下缺口截面上的应力状态将发生变化，产生所谓的缺口效应。【P44 P53】 （3）缺口敏感度——缺口试样的抗拉强度σbn 的与等截面尺寸光滑试样的抗拉强度σb 的比值，称为缺口敏感度，即： 【P47 P55 】 （4）布氏硬度——用钢球或硬质合金球作为压头，采用单位面积所承受的试验力计算而得的硬度。【P49 P58】 （5）洛氏硬度——采用金刚石圆锥体或小淬火钢球作压头，以测量压痕深度所表示的硬度【P51 P60】。
《材料力学性能》课程教学大纲 课程名称：材料力学性能（Mechanical Properties of Materials） 课程编号：012009 总学时数：48学时（其中含实验 8 学时） 学分：3学分 课程类别：专业方向指定必修课 先修课程：大学物理、工程化学、工程力学、材料科学基础 教材：《工程材料力学性能》（机械工业出版社、束德林主编，2005年）参考书目：[1] 王从曾编著，《材料性能学》，北京工业大学出版社，2001年 [2] Thomas H.Courtney（美）著，材料力学行为（英文版），机械工业 出版社，2004年 《课程内容简介》： 本课程主要讲授材料的力学性能与测试方法，主要内容有金属在静载荷（单向拉伸、压缩、扭转、弯曲）和冲击载荷下的力学性能、金属的断裂韧度、金属的疲劳、金属的应力腐蚀和氢脆断裂、金属的磨损和接触疲劳、金属的高温力学性能。 一、课程性质、目的和要求 本课程是材料成型及控制工程专业本科生金属材料工程方向指定必修课。本课程的主要任务是讨论工程材料的静载力学性能、冲击韧性及低温脆性、断裂韧性、疲劳性能、磨损性能以及高温力学性能的基本理论与性能测试方法，使学生掌握材料力学性能的基本概念、基本原理和测试材料力学性能的基本方法，探讨改善材料力学性能的基本途径，提高分析材料力学性能的思维能力与测试材料力学性能的能力，为研究开发和应用工程材料打下基础。 二、教学内容、要点和课时安排 《材料力学性能》授课课时分配表
本课程的教学内容共分八章。 第一章：金属在单项静拉伸载荷下的力学性能 6学时 主要内容：载荷—伸长曲线和应力—应变曲线；塑性变形及性能指标；断裂 重点、难点：塑性变形机理，应变硬化机理，裂纹形核的位错模型，断裂强度的裂纹理论，断口形貌。 第二章：金属在其它静载荷下的力学性能 6学时 主要内容是：缺口试样的静拉伸及静弯曲性能；材料缺口敏感度及其影响因素；扭转、弯曲与压缩的力学性能；硬度试验方法。 重点、难点：缺口处的应力分布特点及缺口效应 第三章：金属在冲击载荷下的力学性能 4学时 主要内容：冲击弯曲试验与冲击韧性；低温脆性；韧脆转化温度及其评价方法；影响材料低温脆性的因素。 重点、难点：韧脆转化 第四章：金属的断裂韧度 7学时 主要内容：裂纹扩展的基本方式；应力场强度因子；断裂韧性和断裂k判据；断裂韧度在工程上的应用；J积分的概念；影响材料断裂韧度的因素。 重点、难点：断裂韧性。 第五章：金属的疲劳 5学时 主要内容：疲劳破坏的一般规律；疲劳破坏的机理；疲劳抗力指标；影响材料及机件疲劳强度的因素。 重点、难点：疲劳破坏的机理。 第六章：金属的应力腐蚀和氢脆断裂 5学时 主要内容：应力腐蚀；氢脆 重点、难点：应力腐蚀和氢脆的机理 第七章：金属磨损和接触疲劳 6学时 主要内容：粘着磨损；磨粒磨损；接触疲劳；材料的耐磨性；减轻粘者磨损的主要措施；减轻磨粒磨损的主要措施；提高接触疲劳的措施。 重点、难点：磨损机理 第八章：金属高温力学性能 5学时
07 秋材料力学性能 一、填空：（每空1分,总分25分） 1.材料硬度的测定方法有、和。 2.在材料力学行为的研究中，经常采用三种典型的试样进行研究，即、和。 3.平均应力越高，疲劳寿命。 4.材料在扭转作用下,在圆杆横截面上无正应力而只有,中心处切 应力为,表面处。 5.脆性断裂的两种方式为和。 6.脆性材料切口根部裂纹形成准则遵循断裂准则；塑性材料切口根 部裂纹形成准则遵循断裂准则； 7.外力与裂纹面的取向关系不同，断裂模式不同，张开型中外加拉 应力与断裂面，而在滑开型中两者的取向关系则为。 8．蠕变断裂全过程大致由、和 三个阶段组成。 9．磨损目前比较常用的分类方法是按磨损的失效机制分为、和腐蚀磨损等。 10．深层剥落一般发生在表面强化材料的区域。
11．诱发材料脆断的三大因素分别是、和 。 二、选择：（每题1分，总分15分） （）1. 下列哪项不是陶瓷材料的优点 a）耐高温 b) 耐腐蚀 c) 耐磨损 d)塑性好 （）2. 对于脆性材料，其抗压强度一般比抗拉强度 a)高b)低c) 相等d) 不确定 （）3.用10mm直径淬火钢球，加压3000kg，保持30s，测得的布氏硬度值为150的正确表示应为 a) 150HBW10／3000／30 b) 150HRA3000／l0／ 30 c) 150HRC30／3000／10 d) 150HBSl0／3000／30 （）4.对同一种材料，δ5比δ10 a) 大 b) 小 c) 相同 d) 不确定 （）5.下列哪种材料用显微硬度方法测定其硬度。 a) 淬火钢件 b) 灰铸铁铸件 c) 退货态下的软钢 d) 陶瓷 （）6.下列哪种材料适合作为机床床身材料 a) 45钢 b) 40Cr钢 c) 35CrMo钢 d) 灰铸铁（）7.下列哪种断裂模式的外加应力与裂纹面垂直，因而 它是最危险的一种断裂方式。
1.第一章是重中之重。可以说没有什么需要忽略的。还要尤其注意其中跟工程实践密切相关的内容，如:弹性极限、屈服强度、抗拉强度、断裂强度等重要力学性能指标的工程实践意义怎样？ 2.如何提高材料的强度？相变强化的本质是什么？其中固溶强化效果与溶质原子的关系如何？材料的刚度如何影响材料的使用性能？脆性断裂和韧性断裂主要易发生在哪些材料上？断口特征怎样。 3. 弹性比功、包申格现象等等的概念和影响因素，这些因素是如何影响材料相关性能的？ 4.断裂强度的裂纹理论。特别是重要力学参数的计算。 5.材料中的非金属夹杂物，在构件受到扭转、压缩或者拉伸时，如何影响最后断口形貌的。扭转、压缩、弯曲实验各自最适合测量材料的哪些性能？在做这些实验时，操作过程应注意哪些因素？缺口效应是怎样的？为何要在试样上加工缺口？ 6.冲击实验的步骤，对试样的要求怎样？为何有这些要求？ 7.各种硬度实验的原理，硬度值的表示方式，其中各个参数的含义。各种硬度测试方法的适用范围和彼此的优劣。 8.材料的低温脆性含义，具体衡量指标，以及如何判断材料的低温使用性能？ 9.针对常用的金属、陶瓷和高分子材料，怎样提高其断裂韧性。测定KⅠc的实验中试样有什么要求？裂纹体的开裂、扩展方式有哪几种，其中哪种最危险？断裂韧性的影响因素，以及断裂韧度在金属材料中的具体应用举例。
10.材料的疲劳强度，以及影响因素。何为过载锻炼？如何估计材料的疲劳寿命（Pair公式的应用）？疲劳断口的特征有？ 11.应力腐蚀断裂的概念和力学性能指标有哪些？如何改善材料应对SCC的能力？环境氢脆的特点和影响因素。SCC和环境氢脆的区别在哪些方面？ 12.材料的高温力学性能指标有哪些？表示方法和符号中各个参数的含义。材料发生高温蠕变断裂具体的影响因素。 13.材料磨损过程，从耐磨的角度考虑为提高器件的使用寿命，应遵循什么样的设计原则？磨损的详细分类。
《材料力学性能[焊]》课程简介 课程编号：02044014 课程名称：材料力学性能[焊] / The mechanical property of materials 学分: 2.5 学时：40（实验: 8 上机: ） 适用专业：焊接技术与工程 建议修读学期：5 开课单位：材料科学与工程学院，材料加工工程系 课程负责人：陈汪林 先修课程：工程力学、材料科学基础、材料热处理 考核方式与成绩评定标准：闭卷考试，期末考试成绩70%，平时（包括实验）成绩30%。 教材与主要参考书目： 主要教材： 1.工程材料力学性能. 束德林. 机械工业出版社, 2007 参考书目： 1．材料力学性能. 郑修麟. 西北工业大学出版社, 1991 2．金属力学性能. 黄明志. 西安交通大学出版社, 1986 3. 材料力学性能. 刘春廷. 化学工业出版社, 2009 内容概述： 《材料力学性能》是焊接技术与工程专业学生必修的专业学位课程。通过学习本课程，使学生掌握金属变形和断裂的规律，掌握各种力学性能指标的本质、意义、相互关系及变化规律，以及测试技术。了解提高力学性能的方向和途径，并为时效分析提供一定基础。强调课堂讲授与实践教学紧密结合，将最新科研成果用于课程教学和人才培养的各个环节，最终使学生能够独立地进行材料的分析和研究工作。 The mechanical property of materials is a core and basic course for the students of specialty of welding. By the study on this course, the studies should be master the deformation and fracture mechanisms of metals, and understand the essence and significance of each mechanical property of metal materials, as well as their correlations, the laws of variation and corresponding test methods of each mechanical property of materials. In addition, the studies should understand how to improve the mechanical properties of materials, and provide relevant basis for the failure analysis of materials. This course emphasizes the close combination of classroom teaching and practice teaching, and the latest research results will be applied in the course of teaching and personnel training in all aspects. Finally, this course will make the students acquired the capability on conducting research by adopting reasonable technologies by oneself.
《材料性能学》课程教学大纲 一、课程基本信息 课程编码： 课程类别：必修课 适用专业：材料化学 总学时：48 学分：3 课程简介：本课程是材料化学专业主干课程之一，属专业基础课。本课程主要内容为材料物理性能，以材料通用性物理性能及共同性的内容为主。通过本课程的教学，使学生获得关于材料物理性能包括材料力学性能（受力形变、断裂与强度）、热学、光学、导电、磁学等性能及其发展和应用，重点掌握各种重要性能的原理及微观机制，性能的测定方法以及控制和改善性能的措施，各种材料结构与性能的关系，各性能之间的相互制约与变化规律。 授课教材：《材料物理性能》，吴其胜、蔡安兰、杨亚群，华东理工大学出版社，2006，10。 2、参考书目: 1.《材料性能学》，北京工业大学出版社，王从曾，2007. 1 2.《材料的物理性能》，哈尔滨工业大学出版社，邱成军等，2009.1 二、课程教育目标 通过学习材料的各种物理性能，使学生掌握以下内容：各种材料性能的各类本征参数的物理意义和单位以及这些参数在解决实际问题中所处的地位；弄清各材料性能和材料的组成、结构和构造之间的关系；掌握这些性能参数的物质规律，从而为判断材料优劣、正确选择和使用材料、改变材料性能、探索新材料、新性能、新工艺打下理论基础；为全面掌握材料的结构，对材料的原料和工艺也应有所认识，以取得分析性能的正确依据。 三、教学内容与要求 第一章：材料的力学性能 重点与难点： 重点：应力、应变、弹性变形行为、Griffith微裂纹理论，应力场强度因子和平面应变断裂韧性，提高无机材料强度改进材料韧性的途径。 难点：位错运动理论、应力场强度因子和平面应变断裂韧性。
《工程材料力学性能》课后答案 机械工业出版社第2版 第一章单向静拉伸力学性能 1、解释下列名词。 1弹性比功: 金属材料吸收弹性变形功的能力, 一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。 2．滞弹性: 金属材料在弹性范围内快速加载或卸载后, 随时间延长产生附加弹性应变的现象称为滞弹性, 也就是应变落后于应力的现象。 3．循环韧性: 金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。 4．包申格效应: 金属材料经过预先加载产生少量塑性变形, 卸载后再同向加载, 规定残余伸长应力增加; 反向加载, 规定残余伸长应力降低的现象。 5．解理刻面: 这种大致以晶粒大小为单位的解理面称为解理刻面。6．塑性: 金属材料断裂前发生不可逆永久( 塑性) 变形的能力。 韧性: 指金属材料断裂前吸收塑性变形功和断裂功的能力。 7.解理台阶: 当解理裂纹与螺型位错相遇时, 便形成一个高度为b 的台阶。 8.河流花样: 解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。是解理台阶的一种标志。
9.解理面: 是金属材料在一定条件下, 当外加正应力达到一定数值 后, 以极快速率沿一定晶体学平面产生的穿晶断裂, 因与大理石断 裂类似, 故称此种晶体学平面为解理面。 10.穿晶断裂: 穿晶断裂的裂纹穿过晶内, 能够是韧性断裂, 也能够 是脆性断裂。 沿晶断裂: 裂纹沿晶界扩展, 多数是脆性断裂。 11.韧脆转变: 具有一定韧性的金属材料当低于某一温度点时, 冲击 吸收功明显下降, 断裂方式由原来的韧性断裂变为脆性断裂, 这种 现象称为韧脆转变 12.弹性不完整性: 理想的弹性体是不存在的, 多数工程材料弹性 变形时, 可能出现加载线与卸载线不重合、应变滞后于应力变化等 现象,称之为弹性不完整性。弹性不完整性现象包括包申格效应、 弹性后效、弹性滞后和循环韧性等 2、说明下列力学性能指标的意义。 答: E弹性模量G切变模量 σ规定残余伸长应力2.0σ屈服强 r 度 δ金属材料拉伸时最大应力下的总伸长率n 应变硬化指数gt 【P15】 3、金属的弹性模量主要取决于什么因素? 为什么说它是一个对组 织不敏感的力学性能指标? 答: 主要决定于原子本性和晶格类型。合金化、热处理、冷塑 性变形等能够改变金属材料的组织形态和晶粒大小, 可是不改 变金属原子的本性和晶格类型。组织虽然改变了, 原子的本性和
弹性模量：产生100%弹性变形所需要的应力 弹性比功（弹性比能/应变比能）：表示金属材料吸收弹性变形功的能力 滞弹性：在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象 循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力 塑性：金属材料断裂前发生不可逆永久(塑性) 变形的能力. 包申格效应：金属材料经过预先加载产生少量的弹性形变，卸载后，再同向加载（拉伸）时，屈服强度或弹性极限增加；反向加载（压缩）时，屈服强度或弹性极限降低的 现象。 *消除包申格效应的方法：预先进行较大的塑形变形；在第二次反向受力前先使金属材料于 回复或再结晶温度下退火 金属韧性：金属材料断裂前吸收塑形变形功和断裂功的能力;或材料抵抗裂纹扩展的能力 缩颈：韧性金属在拉伸试验时变形集中于局部区域的特殊现象 韧性断裂：断裂前发生明显塑性变形的断裂 脆性断裂：突然发生的断裂，且断裂前基本不产生塑性变形。 穿晶断裂：裂纹扩展的路径穿过晶内 沿晶断裂：裂纹沿晶界扩展，大多为脆性断裂。断口形貌：冰糖状 剪切断裂：金属材料在切应力作用下沿滑面分离造成的滑移面分离的断裂 解理断裂：金属材料在一定条件下，外加正应力达到一定数值后，以极快速率沿一定晶体平面产生的穿晶断裂。 .解理面：由于与大理石的断裂相似，所以称这种晶体学平面为解理面 解理刻面：以晶粒大小为单位的解理面 解理台阶：解理裂纹与螺型位错相遇，形成具有一定高度的台阶 河流花样：解理台阶沿裂纹前端滑动，同号台阶汇合并长大，足够大时汇集成河流花样。微孔聚集断裂：由于杂质与基体界面脱离形成微孔形核并长大形成微孔，在外力作用下产生缩颈而断裂，导致各个微孔连接形成微裂纹，微裂纹在三向拉应力区和集中 塑形变形区，在该区形成新微孔。新微孔连通使裂纹向前推进，不断如此下 去产生断裂。 应力状态软性系数：τmax和σmax的比值，用α表示 各种加载状态下的应力状态软性系数： 三向不等拉伸：α=0.1 单向静拉伸α=0.5 扭转：α=0.8 单向压缩：α=2 三向不等压缩：α=4 缺口效应：由于缺口的存在，缺口截面上的应力状态将发生变化缺口，缺口根部应力集中缺口敏感度（NSR）：缺口试样的抗拉强度σbn与截面尺寸光滑试样的抗拉强度σb的比值 冲击韧性：是指材料在冲击载荷作用下吸收塑性变形功和断裂功的能力，用Ak表示 冲击吸收功：试样变形和断裂所消耗的功 低温脆性：在试验温度低于某一温度t k时，会由韧性状态变为脆性状态，冲击吸收功明显下降，断裂机理由微孔聚集型变为穿晶解理型，断口特征由纤维状变为结晶状，。t k称为韧脆转变温度，也称冷脆转变温度 低应力脆断：在应力水平低于材料屈服极限的情况下所发生的突然断裂现象。 张开型（Ⅰ型）裂纹：拉应力垂直作用于裂纹扩展面，沿作用力方向张开，沿裂纹面扩展的裂纹 应力场：物件受力时，其内部所受到的有方向有大小且连续的应力所构成的场 塑性区：金属材料裂纹扩展前，尖端附近出现的塑性变形区 有效屈服应力：在某个方向上发生屈服时对应的应力
《工程材料力学性能》束德林课后答案 机械工业出版社 2008第2版 第一章单向静拉伸力学性能 1、解释下列名词。 1弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。 2．滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。 3．循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。 4．包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。 5．解理刻面：这种大致以晶粒大小为单位的解理面称为解理刻面。6．塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。 韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。 7.解理台阶：当解理裂纹与螺型位错相遇时，便形成一个高度为b的台阶。 8.河流花样：解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时,便成为河流花样。是解理台阶的一种标志。
9.解理面：是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂，因与大理石断裂类似，故称此种晶体学平面为解理面。 10.穿晶断裂：穿晶断裂的裂纹穿过晶内，可以是韧性断裂，也可以是脆性断裂。 沿晶断裂：裂纹沿晶界扩展，多数是脆性断裂。 11.韧脆转变：具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆性断裂，这种现象称为韧脆转变 12.弹性不完整性：理想的弹性体是不存在的，多数工程材料弹性变形时，可能出现加载线与卸载线不重合、应变滞后于应力变化等现象,称之为弹性不完整性。弹性不完整性现象包括包申格效应、弹性后效、弹性滞后和循环韧性等 2、 说明下列力学性能指标的意义。 答：E 弹性模量 G 切变模量 r σ规定残余伸长应力 2.0σ屈服强度 gt δ金属材料拉伸时最大应力下的总伸长率 n 应变硬化指 数 【P15】 3、 金属的弹性模量主要取决于什么因素？为什么说它是一个对 组织不敏感的力学性能指标？ 答：主要决定于原子本性和晶格类型。合金化、热处理、冷塑性变形等能够改变金属材料的组织形态和晶粒大小，但是不改变金属原子的本性和晶格类型。组织虽然改变了，原子的本性和晶格
《材料力学》教学大纲 大纲说明 课程代码：5125001 课程总学时：64课时(讲课54课时，实验10课时) 总学分：4学分 课程类别：必修 适用专业：土木工程专业（本科） 预修要求：高等数学、理论力学 课程的性质、目的、任务： 材料力学是一门重要的技术基础课，是其它技术课和专业课的基础。材料力学的任务就是在对构件进行力学分析的基础上，为设计构件时选择适当的材料和尺寸，以保证达到强度、刚度和稳定性的要求，为使设备构件能够满足适用、安全和经济的要求，提供基础理论知识。课程教学的基本要求： 通过学习，使学生掌握构件强度、刚度和稳定性的基本概念和计算方法；培养学生对工程设计中的强度、刚度、稳定问题有明确的概念，必要的知识，能进行初步的设计及实验分析能力的具备。 本课程的学习中，要密切联系实际，培养学生正确的分析问题的方法，注意正确理解掌握基本概念和基本方法。考虑到课程性质，建议采用多媒体教学手段。实验是本课程的重要组成部分，在教学中应予以充分重视。 大纲的使用说明： 本大纲适用于土木工程本科专业64课时的材料力学课程使用，可根据具体的课时情况作适当的增删。 大纲正文 第一章绪论学时：2学时（讲课2学时）本章讲授要点：《材料力学》任务、研究对象、变形固体的基本假设、内力和应力的概念、截面法、线应变和角应变。 重点：变形固体基本假设、截面法、应力和应变的概念。 第一节材料力学的任务 一、强度、刚度和稳定性的概念 二、材料力学的任务 第二节变形固体的基本假设 一、连续性假设 二、均匀性假设 三、各向同性假设 四、小变形假设
第三节外力及其分类 一、外力的分类 二、载荷的分类 第四节内力、截面法和应力的概念 一、内力的概念 二、截面法求内力 三、应力的概念及单位 第五节线应变和角应变 一、线应变的概念 二、角应变的概念 第七节杆件变形的基本形式 一、轴向拉伸与压缩 二、剪切 三、扭转 四、平面弯曲 第二章轴向拉伸与压缩学时：11学时（讲课7学时，实验4学时） 本章讲授要点：轴向拉伸与压缩的概念；轴力和轴力图；横截面和斜截面上的应力计算；虎克定律；轴向拉压杆的变形计算；材料的力学性质；轴向拉压杆的强度计算；应力集中的概念；简单超静定问题的基本解法。 重点：轴力和轴力图；应力和应变；虎克定律；变形计算；低碳钢的力学性能；强度条件的应用 难点：简单超静定问题 第一节轴向拉伸与压缩的概念和实例 一、轴向拉伸与压缩的概念 二、工程实例 第二节轴向拉压杆横截面上的内力和应力 一、轴力的计算和轴力图 二、应力的计算 第三节轴向拉压杆斜截面上的应力 一、斜截面上的应力计算 二、几种特殊情况的讨论 第四节金属材料的机械性质 一、低碳钢在轴向拉伸与压缩时的机械性质 二、其他塑性材料的机械性质 三、铸铁在轴向拉伸与压缩时的机械性质 第五节轴向拉压杆的强度条件 一、许用应力和安全系数 二、轴向拉压杆的强度条件 三、强度条件的应用 第六节轴向拉压杆的变形
一、什么是蠕变，蠕变变形的机理是什么？ 蠕变就是金属在长时间恒温、恒载荷作用下，缓慢地产生塑性变形的现象。金属的蠕变变形主要是通过位错滑移，原子扩散等机理进行的。其中位错滑移蠕变是由于在高温下位错借助外界提供的热激活能和空位扩散来克服某些短程障碍，从而使变形不断产生，其中高温下的热激活能过程主要是刃型位错的攀移；原子扩散蠕变是在较高温度下晶体内空位将从受拉应力晶界向受压应力晶界迁移，原子则朝相反方向流动，致使晶体逐渐产生伸长的蠕变。二、什么是脆性断裂？什么是应力腐蚀现象，防止应力腐蚀的措施有哪些？ 脆性断裂是突然发生的断裂，断裂前基本不发生什么塑性变形，没有明显的征兆，危害性很大。 金属在拉应力和特定的化学介质共同作用下，经过一段时间后所产生的低应力脆断现象，称为应力腐蚀现象 防止应力腐蚀的措施1.合理选择金属材料针对机件所受的应力和接触的化学介质，选用耐应力腐蚀的金属材料并尽可能选择较高的合金。2.减少或消除机件中的残余拉应力应尽量减少机件上的应力集中效应，加热和冷却都要均匀。必要时可采用退火工艺以消除应力。如果能采用喷丸或者其他表面处理方法，使机件表层中产生一定的残余应力，则更为有效。3.改善化学介质一方面设法减少和消除促进应力腐蚀开裂的有害化学离子，另一方面，也可以在化学介质中添加缓蚀剂。4.采用电化学保护采用外加电位的方法，使金属在化学介质中的电位远离应力腐蚀敏感电位区域，一般采用阴极保护法，但高强度钢或其他氢脆敏感的材料，不能采用阴极保护法。 三、什么是应力软性系数？计算单向拉伸、单向压缩和扭转变形的应力状态软性系数。 最大切应力与最大正应力的比值来表示它们的相对大小，称为应力软性系数，记为 用来描述金属材料在某应力状态下的"软"和"硬"，越大表示应力状态越"软"，金属越容易产生塑性变形和韧性断裂。反之，越小表示应力状态越"硬"，金属越不易产生塑性变形和韧性断裂 对于金属材料 单向拉伸时=，=0，=0 :=0.5 单向压缩时=0，=0，=-:=2 扭转变形时=，=0，=-:=0.8 四、简述粘着磨损的机理，什么情况产生粘着磨损。 在滑动摩擦条件下，由于摩擦副实际表面上总存在局部凸起，当摩擦副双方接触时，即使施加较小的载荷，在真是接触面上的局部应力就足以引起塑性变形，若接触表面洁净未被腐蚀，则局部塑性变形会使两个基础面的原子彼此十分接近而产生强烈粘着，实际上就是原子间的键合作用。随后在继续滑动时，粘着点被剪断并转移到一方金属表面，然后脱落下便形成磨屑。一个粘着点剪断了，又在新的地方产生粘，随后也被剪断、转移，如此粘着→剪断→转移→再粘着循环不已，这就构成粘着磨损过程。 粘着磨损又称咬合磨损，是在滑动摩擦条件下，当摩擦副相对滑动速度较小时发生的。它是因缺乏润滑油，摩擦副表面无氧化膜，且单位法向载荷很大，以至接触应力超过实际接触点处屈服强度的条件下而产生的一种磨损。 五、金属疲劳断裂有哪些特征？什么是疲劳裂纹扩展门槛值？简述疲劳裂纹扩展至断裂的过程。影响疲劳强度的主要因素有哪些？ 金属机件或构件在变动应力和应变长期作用下，由于积累损伤而引起的断裂现象称为疲劳。特点：（1）疲劳是低应力循环延时断裂，即具有寿命的断裂，当应力低于某一临界时，寿命
金属材料力学性能基本知识 及钢材的脆化 金属材料是现代工业、农业、国防以及科学技术各个领域应用最广泛的工程材料，这不仅是由于其来源丰富,生产工艺简单、成熟,而且还因为它具有优良的性能。 通常所指的金属材料性能包括以下两个方面: 1．使用性能即为了保证机械零件、设备、结构件等能正常工作，材料所应具备的性能,主要有力学性能(强度、硬度、刚度、塑性、韧性等）,物理性能（密度、熔点、导热性、热膨胀性等),化学性能(耐蚀性、热稳定性等)。使用性能决定了材料的应用范围,使用安全可靠性和使用寿命。 2 工艺性能即材料在被制成机械零件、设备、结构件的过程中适应各种冷、热加工的性能,例如锻造,焊接，热处理，压力加工,切削加工等方面的性能。工艺性能对制造成本、生成效率、产品质量有重要影响。 1．1材料力学基本知识 金属材料在加工和使用过程中都要承受不同形式外力的作用，当外力达到或超过某一限度时,材料就会发生变形以至断裂。材料在外力作用下所表现的一些性能称为材料的力学性能。锅炉压力容器材料的力学性能指标主要有强度、硬度、塑性、韧性等这些性能指标可以通过力学性能试验测定。 1．1．１强度 金属的强度是指金属抵抗永久变形和断裂的能力。材料强度指标可以通过拉伸试验测 出。把一定尺寸和形状的金属试样（图1~２)装夹在试验机上，然后对试样逐渐施加拉伸载荷，直至把试样拉断为止。根据试样在拉伸过程中承受的载荷和产生的变形量之间的关系，可绘出该金属的拉伸曲线(图１—3)。在拉伸曲线上可以得到该材料强度性能的一些数据。图1—３所示的曲线，其纵坐标是载荷P(也可换算为应力d),横坐标是伸长量ＡL(也可换算为应变ｅ)。所以曲线称为P—AL曲线或一一s曲线。图中曲线A是低碳钢的拉伸曲线,分析曲线A,可以将拉伸过程分为四个阶段:
