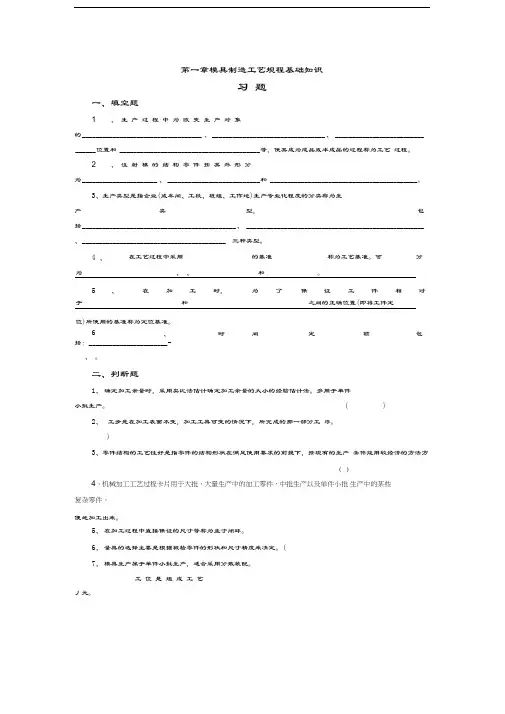

第一章模具制造工艺规程基础知识
习题
一、填空题
1、生产过程中为改变生产对象的、、
位置和等，使其成为成品或半成品的过程称为工艺过程。
2、注射模的结构零件按其外形分为、和。
3、生产类型是指企业（或车间、工段、班组、工作地）生产专业化程度的分类称为生产类型，包括、
、三种类型。
4、在工艺过程中采用的基准称为工艺基准。可分为、、和。
5、在加工时，为了保证工件相对于和之间的正确位置（即将工件定位）所使用的基准称为定位基准。
6、时间定额包括：、、、
、。
二、判断题
1、确定加工余量时，采用类比法估计确定加工余量的大小的经验估计法。多用于单件小批生产。（）
2、工步是在加工表面不变，加工工具可变的情况下，所完成的那一部分工序。（）
3、零件结构的工艺性好是指零件的结构形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法方便地加工出来。（）
4、机械加工工艺过程卡片用于大批、大量生产中的加工零件，中批生产以及单件小批生产中的某些复杂零件。（）
5、在加工过程中直接保证的尺寸等称为封闭环。（）
6、量具的选择主要是根据被检零件的形状和尺寸精度来决定。（）
7、模具生产属于单件小批生产，适合采用分散装配。（）
8、工位是组成工艺过程的基本单元。（）
9、机械加工工艺过程卡片用于大批、大量生产中的加工零件，中批生产以及单件小批生产中的某些复杂零件。（）
10、机械加工的最初工序只能用工件毛坯上未经加工的表面做定位基准，这种定位基准称为粗基准；粗基准一般只能使用一次。（）
11、确定加工余量时，以有关工艺手册和资料所推荐的加工余量为基础，结合实际加工情况进行修正以确定加工余量的大小的查表修正法。应用较广。（）
12、机械加工中刀具的选择取决于所确定的加工方法、工件材料、与所要求的加工精度、生产率和经济性、机床类型等无关。（）
13、确定加工余量时，以一定的经验资料和计算公式为依据，对影响加工余量的诸因素进行逐项的分析计算以确定加工余量的大小的分析计算法。应用较广。（）
三、名词解释
1、组成环：
2、工序余量：
3、工序：
4、时间定额：
5、工步：
6、生产纲领：
四、问答题（简答题）
1、什么是精基准？试述选择精基准的原则。
2、零件结构工艺性的含义是什么？怎样判断零件结构工艺性的优劣？
3、轴类零件的中心孔是作用是什么？如何进行修整？
4、零件加工顺序是如何划分？
5、试述粗基准的选择原则应注意的问题？
6、简介工序分散的特点。
7、试述工序集中的特点。
习题答案
一 .填空题
1.形状、尺寸、相对、性质
2.板类、轴类、套类。
3.单件生产、批量生产、大量生产
4.工序基准、定位基准、测量基准、装配基准
5.机床、刀具
6.基本时间、辅助时间、布置工作地时间、休息与生理需要时间、准备与终结时间
二.判断题
1. √
2. √
3. √
4. ╳
5. ╳
6. √
7. ╳
8.╳ 9 ╳ 10. √11.
√12. ╳ 13. ╳
三.名词解释
1.在加工或装配过程中，直接控制的尺寸叫尺寸链的组成环。
2.相邻两工序的工序尺寸之差。是被加工表面在一道工序切除的金属层厚度。
3.一个或一组工人，在一个工作地点对同一个或同时对几个工件加工所连续完成的那一部分工艺过程。
4.是在一定的生产条件下，规定生产一件产品或完成一道工序所需消耗的时间。
5.工步是在加工表面和加工工具不变的情况下，所连续完成的那一部分工序。
6.企业在计划内应生产的产品量（年产量）和进度计划称为生产纲领。
四.问答题（简答题）
1.答：用已经加工过的表面作定位基准称为精基准。
选择精基准，应考虑减少加工误差、保证加工精度、使工件装夹方便、可靠、夹具结构简单。应遵循基准重合原则、基准统一原则、自为基准原则、互为基准原则。
2.答：零件结构的工艺性，是指所设计的零件在能满足使用要求制造的可行性和经济性。
零件结构的工艺性好是指零件的结构形状在能满足使用要求，按现有的生产条件能用较经济的方法方便地加工出来。在不同的生产条件下对零件结构的工艺性要求也不一样。
3.答：加工定位用中心孔的作用是以便为后继工序提供可靠的定位基准。
修正中心孔可采用在车床上用磨削方法修正中心孔，用研磨法修正中心孔，用挤压法修正中心孔。
4.答1）零件分段加工时，应遵循“先粗后精”的加工顺序。
2）先加工基准表面，后加工其它表面
3）先加工主要表面，后加工次要表面
4）先加工平面，后加工内孔
5.答：（1）工件在一次装夹后，可以加工多个表面。能较好地保证表面之间的相互位置精度；可以减少装夹工件的次数和辅助时间；减少工件在机床之间的搬运次数，有利于缩短生产周期。
（2）可减少机床数量、操作工人，节省车间生产面积，简化生产计划和生产组织工作。
（3）采用的设备和工装结构复杂、投资大，调节和维修的难度大，对工人的技术水平要求高。
（4）单件小批生产采用工序集中
6.答：1）为了保证加工表面与不加工表面的位置尺寸要求，应选不加工表面作粗基准；
2）若要保证某加工表面切除的余量均匀，应选该表面作粗基准；
3）为保证各加工表面都有足够的加工余量，应选择毛坯余量小的表面作粗基准；
4）选作粗基准的表面，应尽可能平整，不能有飞边、浇注系统、冒口或其它缺陷，使工件定位可靠，架紧方便；
5）一般情况下粗基准不重复使用。
7.答（1）机床设备及工装比较简单，调整方便，生产工人易于掌握。
（2）可以采用最合理的切削用量，减少机动时间。
（3）设备数量多，操作工人多，生产面积大。
（4）大批、大量生产采用工序集中和分散。
《模具制造工艺》试卷B答案和评分标准
一．填空题（20分，2分/空）
1、加工
2、单件小批量
3、材料
4、先进性、合理性
5、锻造件
6、工艺、测量、装配
四、名词解释（20分，5分/题）
1、生产纲领：工厂制造产品（或零件）的年产量，称为生产纲领。
2、工序余量：加工中每一工序所去除金属层厚度称为工序余量。
3、电化学加工：电化学加工是利用电化学作用对金属进行加工的一种工艺方法。
4、陶瓷型铸造：陶瓷型铸造是采用陶瓷浆料制做的铸型，用金属浇注的方式制造零件的一种加工方法。
五、简答题（40分）
1、（10分）答：用已经加工过的表面作定位基准称为精基准。选择精基准，应考虑减少加工误差、保证加工精度、使工件装夹方便、可靠、夹具结构简单。应遵循基准重合原则、基准统一原则、自为基准原则、互为基准原则。
2、（10分）答：磨削导套时造成“喇叭口”的原因：磨削内孔时，砂轮超越两端面，砂轮与孔壁的轴向接触长度减少，磨杆所受的经向推力减少，磨杆生产回弹，使孔口直径增大。减少“喇叭口”要合理控制砂轮相对孔口端面的超越长度，不大于1/2——1/3砂轮宽度。

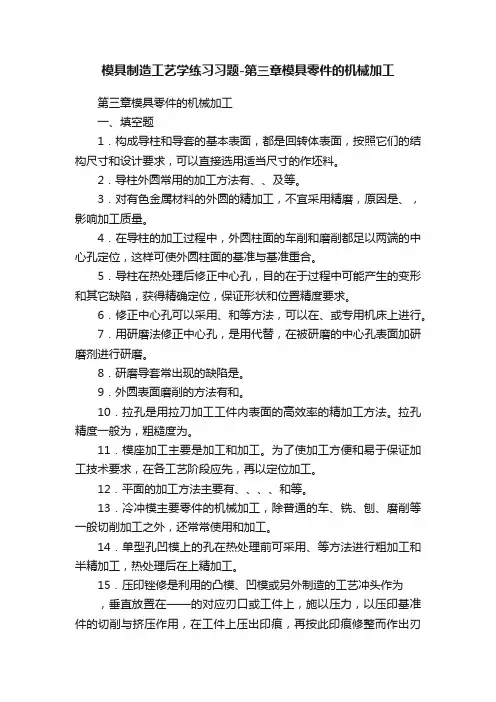

第三章模具零件的机械加工
习题
一、填空题
1.注射模的结构组成由和组成。
2.板类零件的加工主要工序有、、和。
3.模板上的主要孔系加工工方法有、、、等。
4.凸模的非圆形工作型面分为结构和结构两种，其中加工难度较大的是结构型。
5.冷冲模模架是
由、、、
组成。
6.在导柱的加工过程中，外圆柱面的车削和磨削都是两端中心孔定位，这样可使外圆柱面的基准与基准重合。
7.成形夹具磨削法常使
用和等夹具。
8.超声波抛光是利用的能量，通过对型腔表面进行抛光加工的一种工艺方法。
9.凸模刃口形状为平面结构型，采用的加工方法
有、和将刀具做成与工件形状一致。
10.电解修磨抛光是将工件作为，抛光工具作为，在电解液中发生作用，从而对工件进行抛光的一种工艺。
11.成形磨削的方法
有、、成形夹具法、仿形磨法。
12.手工抛光采用的方法
有、
和。
13.万能夹具是成形磨床的主要部件，也可在平面磨床或万能工具磨床上使用。它
由、、
和
组成。
14.采用数控铣床进行三维形状加工的控制方式
有：、、
。
15.凹模按刃口形状的特点分为和两种。
16.模具按技术要求，在加工过程应保证平面的，上下平面
的以及各主要孔系与模板平面的。
17.坐标磨床的运动
有、
和运动。
二.判断题
1.采用成形磨削加工，是将被磨削的轮廓划分成单一的直线和圆弧线逐段进行磨削加
工（）
2.若被磨削工件是凸圆弧，则修整凹圆弧砂轮的半径比工件圆弧小。（）
3.仿形销的形状与靠模的形状相适应，因此其形状、尺寸与铣刀完全相同。（）
4.成形磨削只能在工具磨床上辅以夹具进行。（）
5.非回转体型腔成的曲面部分，只能在仿形铣床上加工。（）
6.PVD法是在真空中把Ti等活性金属熔融蒸发离子化后，在高压静电场中使离子加速并沉积于工件表面形成涂层。（）
7.数控设备中五轴同时控制，可对被加工表面凹入部分进行加工。（）
8.若被磨削工件是凹圆弧，则修整凸圆弧砂轮的半径比工件圆弧半径小0.01～0.02mm.。
( )
9.TD法是将工件浸入添加的Fe-V、Fe-Nb、 Fe-Cr等铁合金粉末的高温硼砂盐熔炉中，保持0.5~10h，在工件表面上形成1~10μm或更厚些的碳化物涂覆层，然后进行水冷、油冷或空冷。（）
10.用机械加工方法精加工非圆形凸，只能用压印修配法。（）
11．成形磨削时，当凸模形状复杂，某些表面因砂轮不能进入无法直接磨削时，可考虑将凸模改成镶拼结构。（）
12.型腔的表面硬化处理是为了提高模具的耐用度。（）
13.PVD法是在真空中把Ti等活性金属熔融蒸发离子化后，在高压静电场中使离子加速并沉积于工件表面形成涂层。（）
14.为了能加工出型腔的全部形状，铣刀端部的圆弧半径必须大于被加工表面凹入部分的最小半径。（）
三.名词解释
1.研磨
2.超声波抛光：
3.夹具磨削法
四.问答题（简答题）
1.磨削导套时常出现“喇叭口”这样的缺陷，试述其产生的原因，怎样防止？
2.研磨导套时常出现“喇叭口”这样的缺陷，试述其产生的原因，怎样防止？
3.机械加工中修整定位用中心孔的作用是什么？可采用哪些修整方法？
五.综合题
1.根据凹模零件图，编制零件机加加工工艺路线，如习题图3-1所示。
习题图3-1
凹模
2．根据上模座
零件图，编制零件
机加加工工艺路
线，如习题图3-2
所示。
习题图3-2 上模座
3．根据浇口套零件图，编制零件机加加工工艺路线，如习题图3-3所示。
习题图3-3 浇口套
4.根据导套零件图，编制零件机加加工工艺路线，如习题图3-4所示。
习题图3-4 导套
习题答案
一、填空题
1. 成型零件、结构零件
2. 铣削、平磨、孔系加工、平磨。
3. 坐标镗、双轴坐标镗、数控坐标镗、卧式镗床
4. 平面、非平面，非平面
5. 上模座、下模座，导柱、导套
6. 设计、工艺
7. 正弦精密平口钳、正弦磁力夹具
8. 超声振动、机械装置
9. 工件斜置式、刀具斜置
10.阳极，阴极，阳极溶解
11.成形砂轮磨削、用挤轮修正成形砂轮磨削法
12.砂纸抛光、油石抛光、研磨。
13.十字滑板、回转部分、分度部分、工件的装夹部分
14.二又二分之一轴控制、三轴控制、五轴同时控制
15.圆形、非圆形。
16垂直度、平行度、垂直度。
17.砂轮自转、砂轮的行星运动、砂轮直线往复。
二.判断题
1√ 2 ╳ 3. ╳ 4. ╳ 5. ╳ 6. √7. √8. √ 9. √10. ╳ 11. √
12. √13. √14 ╳
三.名词解释
1．答：在工件和工具（研具）之间加入研磨剂，在一定压力下由工具和工件间的相对运动，驱动大量磨粒在加工表面上滚动或滑擦，切下微细的金属层而使加工表面的粗糙度减小。
2.是超声加工的一种形式，是利用超声振动的能量，通过机械装置对型腔表面进行抛光加工的一种工艺方法。
3．夹具磨削法是借助于夹具，使工件的被加工表面处在所要求的空间位置，或使工件在磨削过程中获得所需要的进给运动，磨削出成形表面
四.问答题（简答题）
1．答：磨削导套时造成“喇叭口”的原因：磨削内孔时，砂轮超越两端面，砂轮与孔壁的轴向接触长度减少，磨杆所受的经向推力减少，磨杆生产回弹，使孔口直径增大。
减少“喇叭口”要合理控制砂轮相对孔口端面的超越距离。
2.答：研磨导套时造成“喇叭口”的原因：是研磨时工件的往复运动使磨料在孔口处堆积，在孔口处切削作用增强所致。
在研磨过程中应及时清除堆积在孔口处的研磨剂，防止和减轻这种缺陷的产生。
3.答：加工定位用中心孔的作用是以便为后继工序提供可靠的定位基准。
修正中心孔可采用在车床上用磨削方法修正中心孔，用研磨法修正中心孔，用挤压法修正中心孔。
五.综合题
1．答
凹模的工艺路线
2．答
加工上模座的工艺路线
3．答:
4.答:
导套的加工工艺路线
第四章模具工作零件的加工
习题
1．模具机械加工的主要内容是什么？机械加工的常用方法有哪些？
2．何为车削、铣削、刨削、磨削？各有何特点？在模具制造中能完成哪些加工内容？3．指出车削、铣削、刨削、磨削的主运动和进给运动。
4．何为成形磨削？有哪些特点？
5．简述数控机床的基本组成部分及其工作原理。
6．与普通机床相比，数控机床在结构上有哪些差异？
7．数控加工有哪些优点？
8．数控加工工艺有哪些特点？与普通机械加工工艺有何异同？
9．工艺分析的内容有哪些？
10．数控加工一般按什么原则划分工序？
11．何为加工路线？在确定加工路线时，应考虑哪些问题？
12．数控车削加工的主要内容有哪些？
13．数控车削选择进给速度时应按什么原则？
14．分析习题图4－1所示轴类零件的加工工艺，制定和选择方案。材料为45钢。
习题图4－1 轴类零件
15．数控铣床的主要加工对象有哪些？
16．在确定数控铣削加工的进给路线时，通常考虑哪些问题？
17．制定数控铣削加工工艺的目的是什么？其主要内容有哪些？
18．数控铣削加工工艺的基本特点及内容是什么？
19．确定如习题图4－2所示零件的数控铣削加工的工艺方案。
20．零件的工艺分析包含哪些内容？
21．何为对刀点和换刀点？如何确定？
22．如何选择数控铣削加工的加工路线？
23．数控加工的切削用量有何选择原则？
习题图4－2
24．数控工艺规程包含哪些内容？
25．模具加工中哪些零件最适合在数控机床上加工？
26．确定走刀路线时通常要考虑哪些问题？
27．数控加工有哪些常用刀柄?
28．电火花加工的基本原理是什么？为何必须采用脉冲放电的形式进行？若出现连续放电会产生何种情况？电火花加工的放电本质大致包括哪几个阶段？
29．电火花加工有哪些特点？具体应用在模具行业的哪些方面？
30．
31．电火花加工机床有哪几部分组成？各部分有何作用？
32．
33．影响电火花加工的因素有那些？如何提高电火花加工的表面质量？
34．电极有哪几种形式？何为组合电极？
35．何为电火花加工的电规准？如何选择？
36．
37．型腔电火花加工有何特点？常用的工艺方法有那些？
38．
39．电火花线切割加工有何特点？最适合加工哪些对象？
40．
41．何为线切割加工的间隙补偿量f ？如何确定？如何求f凸、 f凹？
42．如何合理选择线切割加工的电规准？
43．
44．线切割加工工件有哪些装夹方式？
39．何为3B程序格式？
40．何为电极丝中心轨迹？
一．填空题
1.在ISO指令代码中，G00含义是，G41含义是，G02含义是，G91含义是，M02含义是，G50含义是，M00含义是。
2．电火花在型腔加工中的常用方法有：、
、。
3．线切割加工中工件的装夹方法有：、
、、
。
4．电极丝位置常用的调整方法：、
、。
5．电规准分为、、三种，从一个规准调整到另一个规准称为电规准的转换。
二．名词解释
1、电火花线切割加工
2、电规准
3、电解加工
三．问答题
1.电火花加工特点：
2.电火花电规准的选择与转换原则：
3.电火花线切割加工特点：
4.线切割电极丝的选择原则：
5.电铸加工的特点：
6.电解加工的特点：
7.化学腐蚀加工的原理和特点：
8.超声加工的原理和特点
第五章模具制造的其它方法
习题
一．填空题
1、锌合金凹模的漏料孔既可采用方法获得，也可在浇注时使用浇出。而漏料孔芯可用制成，也可用制成。
2、型腔的冷挤压加工分为和两种形式。
3、制陶瓷型所用的造型材料包括、、以
及、、
。
4、砂型铸造法的工艺过程、、。
5、冷挤压的工艺凸模由、、三部分组成。
6、常用的制造模具用的树脂有：、、
、。
7、锌合金模具的铸造方法，按模具用途和要求不同大致可分为、、
。
8、金属型铸造法的工艺过程:
、、
。
二．判断题
1、挤压法一般用于精度要求较高的中心孔。（）
2、封闭式冷挤压坯料的外形轮廓，一般为圆柱或圆锥体（）
3、用超塑性成型制造模腔，材料不会因为大的塑性变形而断裂也不硬化，对获得复杂的型腔十分有利。（）
4、工艺凸模工作部分尺寸精度比型腔所需精度高一级（）
5、为了便于冷加工，模坯材料应具有高硬度和低塑性（）
三．名词解释
1、热挤压
2、冷挤压
四．问答题
1、冷挤压时是否需要使用润滑剂？为什么？
2、简介铍铜合金模具特点。
3、热挤压成形有那些特点？
思考题
1．简述冷挤压工艺特点及适用对象。
2．冷挤压加工时，在凸模和坯料之间是否需要润滑？为什么?
3．简述用ZnAl22制造塑料模型腔的工艺过程。
4．用锌合金制作模具工作零件有哪些特点?
5．陶瓷型精密铸造的工艺过程包括哪些主要内容?
6．陶瓷型铸造有哪些特点?
习题答案
一．填空题
1. 机械加工、漏料孔芯、耐火砖或红砖、型砂
2. 封闭式冷挤压、敞开式冷挤压
3. 耐火材料、粘结剂、催化剂、脱模剂、透气剂
4. 熔化合金、预热、浇注
5. 工作部分、导向部分、过渡部分
6. 聚脂树脂、酚醛树脂、环氧树脂、塑料钢
7. 砂型铸造法、金属型铸造法、石膏型铸造法
8. 制作样件、铸型制作、浇注合金
二．判断题
1.╳ 2√3√4√5╳
三．名词解释
1.将毛坯加热到锻造温度，用预先准备好的工艺凸模压入毛坯而挤压出型腔的制模方法。
2.在常温条件下，将淬硬的工艺凸模压入模坯，使坯料产生塑性变形，以获得与工艺凸模工作表面形状相同的内成形表面。
四．问答题
1．答：冷挤压时需要使用润滑剂。因为在冷挤压过程中，工艺凸模与坯料通常要承受2000~3500Mpa的单位压力。为了提高型腔的表面质量和便于脱模，以及减小工艺凸模和模坯之间的摩擦力，从而减少工艺凸模破坏的可能性，应当在凸模与坯料之间施以必要的润滑。
2．答：（1）导热性好，（2）可缩短模具制造时间，（3）热处理后强度均匀；（4）耐腐蚀，（5）铸造性好，可铸成复杂形状的模具，（6）模型精度要求高，（7）材料价格高，（8）需要用压力铸造技术。
3．答：制模方法简单、周期短、成本低；所成形的模具、内部纤维连续，组织致密。耐磨性好、强度高、寿命长。但由于热挤压温度高，型腔尺寸不易掌握，且表面容易氧化。
故常用与尺寸精度要求不高的锻模制造。
第六章光整加工
习题
6.1 研磨的基本原理是什么？
6.2 研磨工艺参数有哪些？对加工质量的影响如何？
6.3 电化学抛光有何特点？
6.4 超声波抛光的应用场合有哪些？
6.5 光整加工方法有哪些？
第七章模具装配工艺
习题
一、填空题
1、装配好的推杆及复位杆，当模具处于闭合状态时，推杆顶面应型面mm，复位杆端面应分型面 mm。
2、互换装配法制成分为和。
3、合并加工修配法是把或的零件装配在一起后，再进行，以达到装配精度要求。
4、模具生产属生产，在装配工艺上多采用和
来保证装配精度。
二、名词解释
1．修配装配法
2．装配尺寸链
3．分组装配法
三、问答题
1、在模具装配中，常采用修配装配法和调整装配法，比较其两者的异同点。
2、塑料模装配好后为什么要进行试模？
3、如习题图7-1所示，试述塑料模大型芯的固定方式装配顺序。
习题图7-1
4．如习题图7-2所示是装配后在型芯端面与加料室底平面间出现了间隙，可采用那些方法进行消除？（10分）
习题图7-2 型芯端面与加料室底平面间出现间隙
5、拉深模试模时出现制件起皱的缺陷，找出其产生的原因以及调整方法。
6．冲裁模装配的主要技术要求是什么？
7．弯曲模试模时出现制件的弯曲角度不够的缺陷，找出其产生的原因以及调整方法。
8．冲裁模试模时出现送料不畅通或被卡死的缺陷，找出其产生的原因以及调整方法。
9．冲裁模试模时出现凸、凹模刃口相碰的缺陷，找出其产生的原因以及调整方法。
习题答案
一．填空题
1. 高出、 0.05-0.10 mm、低于、 0.02-0.05 mm
2. 完全互换法、不完全互换法
3. 两个、两个以上、机械加工
4. 单件小批、修配法、调整装配法
二.名词解释
1.在装配时修去指定零件上的预留修配量以达到装配精度的方法。
2.装配的精度要求，与影响该精度的尺寸构成的尺寸链。
3.在成批和大量生产中，将产品各配合副的零件按实测尺寸分组，装配尺寸按组进行互换装配以达到装配精度的方法。
三．问答题
1.答：两者的共同点是能用精度较低的组成零件，达到较高的装配精度。不同之处是调整装配法是用更换调整零件或改变调整件位置的方法达到装配精度；而修配装配法是从修配件上切除一定的修配余量达到装配精度。
2.答：（1）导热性好，（2）可缩短模具制造时间，（3）热处理后强度均匀；（4）耐腐蚀，（5）铸造性好，可铸成复杂形状的模具，（6）模型精度要求高，（7）材料价格高，（8）需要用压力铸造技术。
3.答：（1）在加工好的型芯上压入实心的定位销套。
（2）根据性芯在固定板上的位置要求将定位块用平行夹头夹紧在固定板上。
（3）在型芯螺孔口部抹红粉，把型芯和固定板合拢，将螺钉孔位置复印到固定板上取下型芯，在固定板上钻螺钉过孔及沉孔；用螺钉将型芯初步固定。
（4）通过导柱导套将卸料板、型芯和支承板装合在一起，将型芯调整到正确位置后拧紧固定螺钉。
（5）在固定板的背面划出销孔位置线。钻、铰销孔，打入销孔。
4．答：1)修磨固定板平面A修磨时，磨去的金属层厚度等于间隙值Δ。
2)修磨型腔上平面B修磨时，磨去的金属层厚度等于间隙值Δ。
3)修磨型芯(或固定板)台肩 C 采用这种修磨法应在型芯装配合格后再将支承面D磨平。
5. 答：产生的原因：（1）压边力太小或不均。（2）凸、凹模间隙太大。（3）凹模圆角半径太大。（4）板料太薄或塑性差。
调整方法：（1）增加压边力或调整顶件杆长度、弹簧位置。（2）减小拉深间隙。（3）减小凹模圆角半径。（4）更换材料。
6．答：（1）装配好的冲模，其闭合高度应符合设计要求。
（2）模柄（活动模柄除外）装入上模座后，其轴心线对上模座上平面应垂直度。
（3）导柱和导套装配后，其轴心线应分别垂直于下模座的底平面和上模座的上平面。
（4）上模座的上平面应和下模座的底平面平行。
（5）装入模架的每对导柱和导套应满足其配合间隙要求。
（6）装配好的模架，其上模座沿导柱上、下移动应平稳，无阻滞现象。
（7）装配后的导柱，其固定端面与下模座下平面应保留1~2mm距离，选用B型导套时，装配后其固定端面与上模座上平面1~2mm距离。
（8）凸模和凹模的配合间隙应符合设计要求，沿整个刃口轮廓应均匀一致。
（9）定位装置要保证定位正确可靠。
（10）卸料及顶件装置活动灵活、正确，出料孔畅通无阻，保证制件及废料不卡在冲模内。
（11）模具应在生产的条件下进行试验，冲出的制件应符合设计要求。
7．答：产生的原因：（1）凸、凹模的弯曲回弹角制造过小。（2）凸模进入凹模的深度太浅。（3）凸、凹模之间的间隙过大。（4）校正弯曲的实际单位校正力太小。
《模具制造工艺学》试卷及答案
一、判断题：正确的打符号√，错误的打符号×。（每题2分，共20分） 1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提下， 按现有的生产条件能用较经济的方法加工出来（√）2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上 的粗糙基准只能使用二次（×）3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部分工 序。 （√） 4、在加工过程中直接保证的尺寸等称为封闭环。（×） 5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面（×） 6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。（×） 7、周磨加工精度较高，适用于精磨。（√） 8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。（√） 9、成形磨削中，凸模必须设计为镶拼结构。（×） 10、电火花成型加工适宜加工低刚度工件及微细加工。（√） 二、选择题：（每题2分，共20分） 1、在不同的生产类型下，同一产品的工艺过程是（C ） 第 0 页，共6页
A、相同的； B、相似的； C、不同的。 2、下列不属于平面加工方法的是（D ） A、刨削 B、磨削 C、铣削 D、铰削。 3、对有色金属零件的外圆表面加工，当精度要求为IT6，Ra＝0.4μm时， 它的终了加工方法应该采用（ A ） A、精车； B、精磨； C、粗磨； D、研磨。 4、选择精基准的原则中讲到的“基准重合”是指（A ） A、选择设计基准作为精基准 B、以粗基准作为精基准 C、在多数工序中采用同一组精基准定位 D、选择加工表面本身作为精基准 5、以下适合线切割加工的对象是（C ） A、阶梯孔、阶梯轴； B、型腔； C、成型刀、样板； D、非导电材料。 7、电火花加工凹模型孔是利用（C ）之间脉冲放电产生电腐蚀现象的 原理而进行的。 A.工作液与工件； B.工作液与工具电极； C.工件与工具电极。 8、用坐标镗床加工孔系，其表面粗糙度可达（B ） A、Ra= 0.8； B、Ra=0.4； C、Ra=1.6。 第 1 页，共6页
第一章模具制造工艺规程基础知识 习题 一、填空题 1、生产过程中为改变生产对象的、、位 置和等，使其成为成品或半成品的过程称为工艺过程。 2、注射模的结构零件按其外形分为、和。 3、生产类型是指企业（或车间、工段、班组、工作地）生产专业化程度的分类称为生 产类型，包括、、三种类型。 4、在工艺过程中采用的基准称为工艺基准。可分为、、和。 5、在加工时，为了保证工件相对于和之间的正确位置（即将工件定位）所使用的基准称为定位基准。 6、时间定额包括：、、、、。 二、判断题 1、确定加工余量时，采用类比法估计确定加工余量的大小的经验估计法。多用于单件 小批生产。（） 2、工步是在加工表面不变，加工工具可变的情况下，所完成的那一部分工序。 （） 3、零件结构的工艺性好是指零件的结构形状在满足使用要求的前提下，按现有的生产 条件能用较经济的方法方便地加工出来。（） 4、机械加工工艺过程卡片用于大批、大量生产中的加工零件，中批生产以及单件小批 生产中的某些复杂零件。（） 5、在加工过程中直接保证的尺寸等称为封闭环。（） 6、量具的选择主要是根据被检零件的形状和尺寸精度来决定。（） 7、模具生产属于单件小批生产，适合采用分散装配。（） 8、工位是组成工艺过程的基本单元。（） 9、机械加工工艺过程卡片用于大批、大量生产中的加工零件，中批生产以及单件小批 生产中的某些复杂零件。（） 10、机械加工的最初工序只能用工件毛坯上未经加工的表面做定位基准，这种定位基 准称为粗基准；粗基准一般只能使用一次。（） 11、确定加工余量时，以有关工艺手册和资料所推荐的加工余量为基础，结合实际加 工情况进行修正以确定加工余量的大小的查表修正法。应用较广。（） 12、机械加工中刀具的选择取决于所确定的加工方法、工件材料、与所要求的加工精 度、生产率和经济性、机床类型等无关。（） 13、确定加工余量时，以一定的经验资料和计算公式为依据，对影响加工余量的诸因 素进行逐项的分析计算以确定加工余量的大小的分析计算法。应用较广。（） 三、名词解释
传感器原理及其应用 一、简答题（30分，6分/题） 1. 传感器的定义和组成框图.画出自动控制系统原理框图并指明传感器在系统中的位置 和作用。 答：传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置传感器。通常由直接响应于被测量的敏感元件和产生可用信号输出的转换元件以及相应的信号调节转换电路组成。 传感器处于研究对象与测试系统的接口位置，即检测与控制之首。传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。 2. 从传感器的静态特性和动态特性考虑，详述如何选用传感器。 答：考虑传感器的静态特性的主要指标，选用线性度大、迟滞小、重复性好、分辨力强、稳定性高、抗干扰稳定性高的传感器。考虑动态特性，所选的传感器应能很好的追随输入量的快速变化，即具有很短的暂态响应时间或者应具有很宽的频率响应特性。 3. 直流电桥和交流电桥有何区别？直流电桥的平衡条件是什么？应变片式电阻传感 器、自感式、互感式、涡流式、电容式、热电阻式传感器分别可采用哪种电桥作为测量电路？ 答：根据电源不同分为直流和交流电桥。直流电桥优点：高稳定度直流电源容易获得，电桥平衡电路简单，传感器至测量仪表的连接导线分布参数影响小。但是后续要采用直流放大器，容易产生零点漂移，线路也较复杂。交流电桥在这些方面都有改进。直流电桥平衡条件：R1/R2=R3/R4，R1R4=R2R3。 4. 光电效应可分为哪三种类型，简单说明其原理并分别列出以之为基础的光电传感器。 答：当用光照射物体时，物体受到一连串具有能量的光子的轰击，于是物体材料中的电子吸收光子能量而发生相应的电效应（如电阻率变化、发射电子或产生电动势等）。这种现象称为光电效应。光电传感器的工作原理是基于物质的光电效应，目前所利用的光电效应大致有三大类：第一类是利用在光线作用下材料中电子溢出表面的现象，即外光电效应，光电管以及光电倍增管传感器属于这一类；第二类是利用在光线作用下材料电阻率发生改变的现象，即内光电效应。光敏电阻传感器属于这一类。第三类是利用在光线作用下光势垒现象，即光生伏特效应，光敏二极管及光敏三极管传感器均属于这一类。 5. 光导纤维导光的原理是什么？按其传输模式分为哪两种类型？并分别指出对应类型 光纤传感器的典型光源。 答：光导纤维工作的基础是光的全内反射，当射入的光线的入射角大于纤维包层间的临界角时，就会在光纤的接口上产生全内反射，并在光纤内部以后的角度反复逐次反射，直至传递到另一端面。按其传输模式分为单模和多模.
一、判断题：（每题2分，共20分） 1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提 下，按现有的生产条件能用较经济的方法加工出来 （√） 2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方 向上的粗糙基准只能使用二次 （×） 3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部 分工序。??????????????????? （?√?） 4、在加工过程中直接保证的尺寸等称为封闭环。?? （? ×?） 5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面 （×） 6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。 （ × ） 7、周磨加工精度较高，适用于精磨。（? √?）
8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。（?√?） 9、成形磨削中，凸模必须设计为镶拼结构。（×） 10、电火花成型加工适宜加工低刚度工件及微细加工。（√） 二、选择题：（每题2分，共20分） 1、在不同的生产类型下，同一产品的工艺过程是（ C ） A、相同的； B、相似的； C、不同的。 2、下列不属于平面加工方法的是（ D ） A、刨削 B、磨削 C、铣削 D、铰削。 3、对有色金属零件的外圆表面加工，当精度要求为IT6，Ra＝0.4μm 时， 它的终了加工方法应该采用（ A ） A、精车； B、精磨； C、粗磨； D、研磨。 4、选择精基准的原则中讲到的“基准重合”是指（ A ） A、选择设计基准作为精基准 B、以粗基准作为精基准
C、在多数工序中采用同一组精基准定位 D、选择加工表面本身作为精基准 5、以下适合线切割加工的对象是（ C ） A、阶梯孔、阶梯轴； B、型腔； C、成型刀、样板； D、非导电材料。 6.哪一种材料是电火花线切割高速走丝电极丝所用的材质（A） A.钼 B.黄铜 C.石墨 D.铸铁 7、电火花加工凹模型孔是利用（ C ）之间脉冲放电产生电腐蚀现象的 原理而进行的。 A.工作液与工件； B.工作液与工具电极； C.工件与工具电极。 8、用坐标镗床加工孔系，其表面粗糙度可达（ B ） A、Ra= 0.8； B、Ra=0.4； C、Ra=1.6。 9、模具电火花穿孔加工常用的电极结构形式有（ A ）。 A、整体式 B、多电极式 C、镶拼式 D、组合式
一、填空（30分，每空1.5分） 1、有一温度计，它的量程范围为0∽200℃，精度等级为0.5级。该表可能出现的最大误差为，当测量100℃时的示值相对误差为。 2、在选购线性仪表时，必须考虑应尽量使选购的仪表量程为欲测量的 倍左右为宜。 3、传感器由、、三部分组成。 4、利用热敏电阻对电动机实施过热保护，应选择型热敏电阻。 5、已知某铜热电阻在0℃时的阻值为50Ω，则其分度号是，对 于镍铬-镍硅热电偶其正极是。 6、霍尔元件采用恒流源激励是为了。 7、用水银温度计测量水温,如从测量的具体手段来看它属于测量。 二、选择题(30分，每题2分) 1、在以下几种传感器当中属于自发电型传感器。 A、电容式 B、电阻式 C、压电式 D、电感式 2、的数值越大,热电偶的输出热电势就越大。 A、热端直径 B、热端和冷端的温度 C、热端和冷端的温差 D、热电极的电导率 3、将超声波（机械振动波）转换成电信号是利用压电材料的。 A、应变效应 B、电涡流效应 C、压电效应 D、逆压电效应 4、在电容传感器中，若采用调频法测量转换电路，则电路中。 A、电容和电感均为变量 B、电容是变量，电感保持不变 C、电感是变量，电容保持不变 D、电容和电感均保持不变 5、在两片间隙为1mm的两块平行极板的间隙中插入，可测得最大的容量。 A、塑料薄膜 B、干的纸 C、湿的纸 D、玻璃薄片 6、热电阻测量转换电路采用三线制是为了 A、提高测量灵敏度 B、减小非线性误差 C、提高电磁兼容性 D、减小引线电阻的影响 7、当石英晶体受压时，电荷产生在。 A、Z面上 B、X面上 C、Y面上 D、X、Y、Z面上 8、汽车衡所用的测力弹性敏感元件是。 A、悬臂梁 B、弹簧管 C、实心轴 D、圆环 9、在热电偶测温回路中经常使用补偿导线的最主要的目的是。 A、补偿热电偶冷端热电势的损失 B、起冷端温度补偿作用 C、将热电偶冷端延长到远离高温区的地方 D、提高灵敏度 10、减小霍尔元件的输出不等位电势的办法是。 A、减小激励电流 B、减小磁感应强度 C、使用电桥调零电位器 11、测得某检测仪表的输入信号中,有用信号为20毫伏,干扰电压也为20毫伏, 则此时的信噪比为。 A、20dB B、1 dB C、0 dB 12、发现某检测仪表机箱有麻电感,必须采取措施。 A、接地保护环 B、将机箱接大地 C、抗电磁干扰 13、在仿型机床当中利用电感式传感器来检测工件尺寸，该加工检测装置是采了 测量方法。 A、微差式 B、零位式 C、偏差式
《机械制图》（第六版） 习题集答案
第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接 1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。 ●注意多边形的底边都是水平线；要规范画对称轴线。 ●正五边形的画法： ①求作水平半径ON的中点M； ②以M为圆心，MA为半径作弧，交水平中心线于H。 ③AH为五边形的边长，等分圆周得顶点B、C、D、E ④连接五个顶点即为所求正五边形。 2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。 ●参教P23四心圆法画椭圆的方法做题。注意椭圆的对称轴线要规范画。 3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。
5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。 第6页点的投影 1、按立体图作诸点的两面投影。 ●根据点的两面投影的投影规律做题。 2、已知点A在V面之前36，点B在H面之上， 点D在H面上，点E在投影轴上，补全诸的两面 投影。 ●根据点的两面投影的投影规律、空间点的直角 坐标与其三个投影的关系及两点的相对位置做
3、按立体图作诸点的两面投影。 ●根据点的三面投影的投影规律做题。 4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。 ●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。各点坐标为： A（25，15，20） B（20，10，15） C（35，30，32） D（42，12，12） 5、按照立体图作诸点的三面投影，并表明可见性。 ●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。）
1、已知一等强度梁测力系统， R x 为电阻应变片，应变片灵敏系数 K=2，未 受应变时，R ＜ = 100 ?。当试件受力 F 时，应变片承受平均应变 ￡ = 1000卩m/m , 求： (1) 应变片电阻变化量 ？ R ＜和电阻相对变化量？ R x /R x 。 (2) 将电阻应变片 R ＜置于单臂测量电桥，电桥电源电压为直流 3V, 求电桥输出电压及电桥非线性误差。 (3) 若要使电桥电压灵敏度分别为单臂工作时的两倍和四倍，应采取 解: (1) RX K R X R X K R X 2 1000 100 0.2() 化时，电桥输出电压为 U O (3)要使电桥电压灵敏度为单臂工作时的 2倍，则应该在等强度梁的正反面对应贴上两 个相同的应变片，一个受拉应变，一个受压应变，接入电桥相邻桥臂，形成半桥差动电桥, 且取其他桥臂电阻也为 Rx 。 1 R X 此时，U o — E - 0.003(V)，r L 0 2 R X 要使电桥电压灵敏度为单臂工作时的 4倍，则应该在等强度梁的正反面对应贴上四个相 同的应变片，2个受拉应变，2个受压应变，形成全桥差动电桥。 2、有一个以空气为介质的变面积型平板电容传感器(见下图) 。其中 a=16mm,b=24mm,两极板间距为4mm 。一块极板分别沿长度和宽度方向在原始位置 上平移了 5mm ，求： R X R X 0.2 100 0.2% (2)将电阻应变片 Rx 置于单臂测量电桥，取其他桥臂电阻也为 Rx 。当Rx 有？ Rx 的变 R X R X U O (云r i )E 3 (100 0.2 丄) 200 0.2 2 0.0015(V) 非线性误差: r L R X /2R X 1 R X /2R X 100% 0.1% 此时，U o R X R X 0.006(V)，r L 0

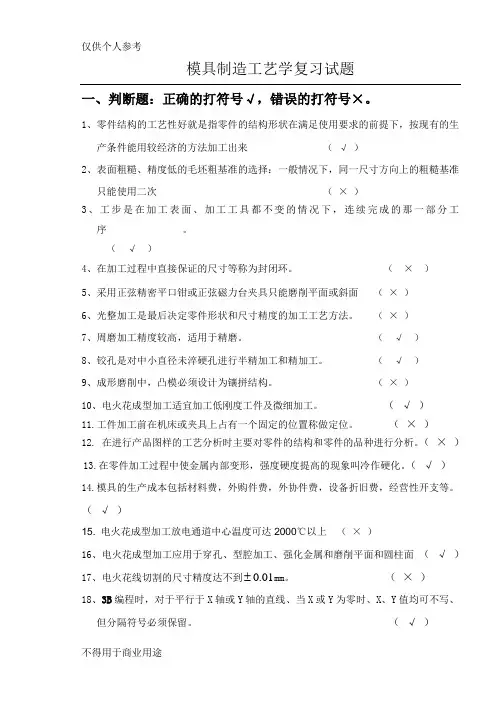

模具制造工艺学复习试题 一、判断题：正确的打符号√，错误的打符号×。 1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法加工出来 （ √ ） 2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上的粗糙基准只能使用二次 （ × ） 3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部分工序 。 （ √ ） 4、在加工过程中直接保证的尺寸等称为封闭环。 （ × ） 5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面 （ × ） 6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。 （ × ） 7、周磨加工精度较高，适用于精磨。 （ √ ） 8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。 （ √ ） 9、成形磨削中，凸模必须设计为镶拼结构。 （ × ） 10、电火花成型加工适宜加工低刚度工件及微细加工。 （ √ ） 11.工件加工前在机床或夹具上占有一个固定的位置称做定位。 （ × ） 12. 在进行产品图样的工艺分析时主要对零件的结构和零件的品种进行分析。（ × ） 13.在零件加工过程中使金属内部变形，强度硬度提高的现象叫冷作硬化。（ √ ） 14.模具的生产成本包括材料费，外购件费，外协件费，设备折旧费，经营性开支等。 （ √ ） 15. 电火花成型加工放电通道中心温度可达2000℃以上 （ × ） 16、电火花成型加工应用于穿孔、型腔加工、强化金属和磨削平面和圆柱面 （ √ ） 17、电火花线切割的尺寸精度达不到01.0 mm 。 （ × ） 18、3B 编程时，对于平行于X 轴或Y 轴的直线、当X 或Y 为零时、X 、Y 值均可不写、但分隔符号必须保留。 （ √ ） 19、模具常用的装配方法有完全互换法、修配法和调整法 （ √ ） 20、绿色产品的特征是小型化、多功能、使用安全和方便、可回收利用（ √ ）
传感器试卷及答案 It was last revised on January 2, 2021
传感器原理与应用试题答案（一）一填空（在下列括号中填入实适当的词汇，使其原理成立 5分） 1．用石英晶体制作的压电式传感器中，晶面上产生的电荷与作用在晶面上的压强成正比，而与晶片几何尺寸和面积无关。 2．把被测非电量的变化转换成线圈互感变化的互感式传感器是根据变压器的基本原理制成的，其次级绕组都用同名端反向形式连接，所以又叫差动变压器式传感器。 3．闭磁路变隙式电感传感器工作时，衔铁与被测物体连接。当被测物体移动时，引起磁路中气隙尺寸发生相对变化，从而导致圈磁阻的变化。4．电阻应变片是将被测试件上的应变转换成电阻的传感元件。 5．影响金属导电材料应变灵敏系数K。的主要因素是导电材料几何尺寸的变化。 评分标准：每填一个空，分，意思相近2分。 二选择题（在选择中挑选合适的答案，使其题意完善每题4分） 1．电阻应变片的线路温度补偿方法有（）。 A．差动电桥补偿法 B．补偿块粘贴补偿应变片电桥补偿法 C．补偿线圈补偿法 D．恒流源温度补偿电路法 2．电阻应变片的初始电阻数值有多种，其中用的最多的是（B）。A．60ΩB．120Ω C．200Ω D．350Ω 3．通常用应变式传感器测量（BCD）。
A ．温度 B ．速度 C ．加速度 D ．压力 4．当变间隙式电容传感器两极板间的初始距离d 增加时，将引起传感器的（B,D ）。 A ．灵敏度增加 B ．灵敏度减小 C ．非统性误差增加 D ．非线性误差减小 5．在光线作用下，半导体的电导率增加的现象属于（BD ）。 A ．外光电效应 B ．内光电效应 C ．光电发射 D ．光导效应 评分标准： 3\4\5题回答对一个2分，1题（）回答对一个2分，两个3分，2题（B ）不对没有得分。 三、回答下列问题（每题5分，答出原理3分，说明2分） 1．为什么1/2桥能提高灵敏度，减小非线性；利用桥路中相邻臂电阻变化相反，对邻臂电阻变化相同的特点，将两个工作应变片接入电桥的相邻臂，并使它们一个受拉，另一个受压，如图所示，称为半桥差动电桥，半桥差动电桥电路的输出电压为 评分标准： 说明出划线部分的重点意思得分，回答完整2分 写出平衡条件：1分 设平衡时R 1=R 2=R 3=R 4=R ， 又ΔR 1=ΔR 2 =ΔR 则 得证结论：2分 R R U U ?= 2E L （a ）半桥差动；（b ）全桥差动
一、填空（ 30 分，每空分） 1、有一温度计，它的量程范围为 O s200C，精度等级为级。该表可能出现的最 大误差为，当测量1OO°C时的示值相对误差为。 2、在选购线性仪表时，必须考虑应尽量使选购的仪表量程为欲测量的 倍左右为宜。 3、传感器由、、三部分组成。 4、利用热敏电阻对电动机实施过热保护，应选择型热敏电阻。 5、已知某铜热电阻在O C时的阻值为50Q,则其分度号是，对 于镍铬 - 镍硅热电偶其正极是。 6、霍尔元件采用恒流源激励是为了。 7、用水银温度计测量水温 , 如从测量的具体手段来看它属于测量。 二、选择题（3O 分，每题 2 分） 1、在以下几种传感器当中属于自发电型传感器。 A 、电容式 B 、电阻式 C 、压电式 D 、电感式 2、的数值越大 , 热电偶的输出热电势就越大。 A、热端直径 B 、热端和冷端的温度 C、热端和冷端的温差 D 、热电极的电导率 3、将超声波（机械振动波）转换成电信号是利用压电材料的。 A、应变效应 B、电涡流效应 C、压电效应 D、逆压电效应 4、在电容传感器中，若采用调频法测量转换电路，则电路中。 A、电容和电感均为变量 B 、电容是变量，电感保持不变 C、电感是变量，电容保持不变 D、电容和电感均保持不变 5、在两片间隙为1mm勺两块平行极板的间隙中插入，可测得最大的容量。 A、塑料薄膜 B、干的纸 C、湿的纸 D、玻璃薄片 6、热电阻测量转换电路采用三线制是为了 A、提高测量灵敏度 B 、减小非线性误差 C、提高电磁兼容性 D 、减小引线电阻的影响 7、当石英晶体受压时，电荷产生在。 A、Z面上 B、X面上 C、Y面上 D、X、Y、Z面上 8、汽车衡所用的测力弹性敏感元件是。 A、悬臂梁 B 、弹簧管 C、实心轴 D、圆环 9、在热电偶测温回路中经常使用补偿导线的最主要的目的是。 A、补偿热电偶冷端热电势的损失 B 、起冷端温度补偿作用 C、将热电偶冷端延长到远离高温区的地方 D、提高灵敏度
一、填空题(20分) 1.传感器由（敏感元件，转换元件，基本转换电路）三部分组成。 2.在选购线性仪表时，必须考虑应尽量使选购的仪表量程为欲测量的（1.5 ） 倍左右为宜。 3.灵敏度的物理意义是（达到稳定工作状态时输出变化量与引起此变化的输入变化量之比。） 4. 精确度是指（测量结果中各种误差的综合，表示测量结果与被测量的真值之间的一致程度。） 5．为了测得比栅距W更小的位移量，光栅传感器要采用（细分）技术。 6.热电阻主要是利用电阻随温度升高而（增大）这一特性来测量温度的。 7.传感器静态特性主要有（线性度，迟滞，重复性，灵敏度）性能指标来描述。 8.电容传感器有三种基本类型，即(变极距型电容传感器、变面积型电容传感器, 变介电常数型电容传感器) 型。 9.压电材料在使用中一般是两片以上在,以电荷作为输出的地方一般是把压电元件（并联）起来，而当以电压作为输出的时候则一般是把压电元件（串联)起来 10.压电式传感器的工作原理是：某些物质在外界机械力作用下，其内部产生机械压力，从而引起极化现象，这种现象称为（顺压电效应）。相反，某些物质在外界磁场的作用下会产生机械变形，这种现象称为（逆压电效应）。 11. 压力传感器有三种基本类型，即（电容式，电感式，霍尔式）型. 12.抑制干扰的基本原则有（消除干扰源，远离干扰源，防止干扰窜入）. 二、选择题（30分,每题3分）1、下列( )不能用做加速度检测传感器。D.热电偶 2、将超声波（机械振动波）转换成电信号是利用压电材料的( ).C．压电效应 3、下列被测物理量适合于使用红外传感器进行测量的是（）. C．温度 4、属于传感器动态特性指标的是（）.D．固有频率 5、对压电式加速度传感器，希望其固有频率( ).C.尽量高些 6、信号传输过程中，产生干扰的原因是( )C.干扰的耦合通道 7、在以下几种传感器当中( )属于自发电型传感器.C、热电偶 8、莫尔条纹光栅传感器的输出是( ).A.数字脉冲式 9、半导体应变片具有( )等优点.A.灵敏度高 10、将电阻应变片贴在( )上，就可以分别做成测力、位移、加速度等参数的传感器. C.弹性元件 11、半导体热敏电阻率随着温度上升，电阻率( ).B.迅速下降 12、在热电偶测温回路中经常使用补偿导线的最主要的目的是( ). C、将热电偶冷端延长到远离高温区的地方 13、在以下几种传感器当中( ABD 随便选一个)不属于自发电型传感器. A、电容式 B、电阻式 C、热电偶 D、电感式 14、( )的数值越大,热电偶的输出热电势就越大.D、热端和冷端的温差 15、热电阻测量转换电路采用三线制是为了( B、减小引线电阻的影响). 16、下列( )不能用做加速度检测传感器.B.压电式 三、简答题（30分） 1.传感器的定义和组成框图？画出自动控制系统原理框图并指明传感器在系统中的位置和
机械制图试题及答案 1、剖视图的种类可分为（）视图、（）视图和局部剖视图。 答案：全剖；半剖 2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，间隔均匀的（）线。 答案：45゜；平行细实 3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。 答案：单一；几个平行； 4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）。 答案：对称中心线；视图 5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。 答案：局部视图；波浪 6、在局部剖视图中，波浪线不能与轮廓线（），也不能（）轮廓线之外。 答案：重合（叠）；超出 7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）。 答案：断面图；断面 8、画在视图轮廓线之外的断面，称为（）断面；画在视图轮廓线之内的断面，称为（）断面。答案：移出；重合 9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。 答案：粗实；细实 10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完整的画出，不可（）。 答案：重合（叠）；间断 11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（）图；放大部位用（）线圈出。 答案：局部放大；细实 12、肋板、轮辐及薄壁结构，（）剖切时，一律不画剖面线，并用（）线将它们与相邻结构分开。 答案：纵向；粗实 13、较长机件采用折断画法后，其长度应按（）标注尺寸，断裂边缘常用（）线画出。 答案：实长；波浪 14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（）线相连或标明中心位置并注明（）。 答案：细实；总数 15局部放大图上标注的比例是指（）的线性尺寸与（）相应要素的线性尺寸之比。 答案：放大图形；实际机件 二、选择题：（每题2分） 1、用剖切面完全地剖开机件所得的视图称（）视图。 （A）全剖 (B)半剖(C) 局部剖 (D) 断面 2、用剖切面局部地剖开机件所得的视图称（）视图。 （A）全剖 (B)半剖 (C)局部剖 (D)断面 3．半剖视图以（）线为对称中心线。 （A）双点画线 (B)虚线 (C)细实线 (D)细点画线 4全剖视图选用的是（）剖切面。
传感器与检测技术试卷及答案 第一部分选择题（共 24 分） 一、单项选择题（本大题共12小题，每小题2 分，共24分）在每小题列出的四个选项中只有一个选项 是符合题目要求的，请将正确选项前的字母填在题后的括号内。错选、多选和未选均无分。1．下列被测物理量适合于使用红外传感器进行测量的是（） A．压力 B．力矩C．温度 D．厚度 2．属于传感器动态特性指标的是（） A．重复性 B．线性度 C．灵敏度D．固有频率 3．按照工作原理分类，固体图象式传感器属于（） A．光电式传感器 B．电容式传感器 C．压电式传感器 D．磁电式传感器 4．测量范围大的电容式位移传感器的类型为（） A．变极板面积型 B．变极距型 C．变介质型D．容栅型 5．利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小（） A．两个桥臂都应当用大电阻值工作应变片 B．两个桥臂都应当用两个工作应变片串联 C．两个桥臂应当分别用应变量变化相反的工作应变片 D．两个桥臂应当分别用应变量变化相同的工作应变片 6．影响压电式加速度传感器低频响应能力的是（） A．电缆的安装与固定方式 B．电缆的长度 C．前置放大器的输出阻抗D．前置放大器的输入阻抗 7．固体半导体摄像元件CCD 是一种（） A．PN结光电二极管电路 B．PNP 型晶体管集成电路C．MOS型晶体管开关集成电路 D．NPN型晶体管集成电路 8．将电阻R 和电容 C 串联后再并联到继电器或电源开关两端所构成的 RC吸收电路，其作用是 （） A．抑制共模噪声 B．抑制差模噪声 C．克服串扰D．消除电火花干扰 9．在采用限定最大偏差法进行数字滤波时，若限定偏差△Y≤0.01，本次采样值为 0.315，上次 采样值为0.301，则本次采样值Yn应选为（） A．0.301 B．0.303 C．0.308 D．0.315 10．若模/数转换器输出二进制数的位数为10，最大输入信号为2.5V，则该转换器能分辨出的最 小输入电压信号为（） A．1.22mV B．2.44mV C．3.66mV D．4.88mV 11．周期信号的自相关函数必为（） A．周期偶函数 B．非周期偶函数 C．周期奇函数 D．非周期奇函数 12．已知函数x(t)的傅里叶变换为X（f），则函数y(t)=2x(3t)的傅里叶变换为（ B ）
专业资料 一、判断题：正确的打符号√，错误的打符号×。（每题 2 分， 共20 分） 1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提下， 按现有的生产条件能用较经济的方法加工出来（√ ）2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上 的粗糙基准只能使用二次（× ）3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部分工 序。 （√） 4、在加工过程中直接保证的尺寸等称为封闭 环。（× ） 5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面（×） 6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。（×） 7、周磨加工精度较高，适用于精磨。（√ ） 8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。（√ ） 9、成形磨削中，凸模必须设计为镶拼结构。（×） 10、电火花成型加工适宜加工低刚度工件及微细加工。（√ ） 二、选择题：（每题2分，共20 分） 1、在不同的生产类型下，同一产品的工艺过程是（ C ）
A 、相同的；B、相似的；C、不同的。 2、下列不属于平面加工方法的是（ D ） A 、刨削B、磨削C、铣削D、铰削。 3、对有色金属零件的外圆表面加工，当精度要求为IT6，Ra＝0.4 μm时， 它的终了加工方法应该采用（ A ） A 、精车；B、精磨；C、粗磨；D、研磨。 4、选择精基准的原则中讲到的“基准重合”是指（A ） A、选择设计基准作为精基准 B、以粗基准作为精基准 C、在多数工序中采用同一组精基准定位 D、选择加工表面本身作为精基准 5、以下适合线切割加工的对象是（ C ） A 、阶梯孔、阶梯轴；B、型腔； C、成型刀、样板； D、非导电材料。 7、电火花加工凹模型孔是利用（ C ）之间脉冲放电产生电腐蚀现象的原理 而进行的。 A. 工作液与工件； B.工作液与工具电极； C.工件与工具电极。 8、用坐标镗床加工孔系，其表面粗糙度可达（B ） A 、Ra= 0.8；B、Ra=0.4；C、Ra=1.6。
传感器考试试题及答案 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
传感器原理及其应用习题 第1章传感器的一般特性 一、选择、填空题 1、衡量传感器静态特性的重要指标是_灵敏度______、__线性度_____、____迟滞___、___重复性_____ 等。 2、通常传感器由＿＿敏感元件＿＿、＿＿转换元件＿＿＿＿、＿转换电路＿＿＿＿三部分组成，是能把外界＿非电量＿转换成＿＿＿电量＿＿＿的器件和装置。 3、传感器的＿＿标定＿＿＿是通过实验建立传感器起输入量与输出量之间的关系，并确定不同使用条件下的误差关系。 4、测量过程中存在着测量误差，按性质可被分为粗大、系统和随机误差三类，其中随机误差可以通过对多次测量结果求平均的方法来减小它对测量结果的影响。 越 5、一阶传感器的时间常数τ越__________, 其响应速度越慢;二阶传感器的固有频率ω _________, 其工作频带越宽。 6、按所依据的基准直线的不同，传感器的线性度可分 为、、、。 7、非线性电位器包括和两种。 8、通常意义上的传感器包含了敏感元件和（ C ）两个组成部分。 A. 放大电路 B. 数据采集电路 C. 转换元件 D. 滤波元件 9、若将计算机比喻成人的大脑，那么传感器则可以比喻为(B )。 A．眼睛 B. 感觉器官 C. 手 D. 皮肤 10、属于传感器静态特性指标的是（D ） A.固有频率 B.临界频率 C.阻尼比 D.重复性 11、衡量传感器静态特性的指标不包括（ C ）。 A. 线性度 B. 灵敏度 C. 频域响应 D. 重复性 12、下列对传感器动态特性的描述正确的是（） A 一阶传感器的时间常数τ越大, 其响应速度越快 越小, 其工作频带越宽 B 二阶传感器的固有频率ω C 一阶传感器的时间常数τ越小, 其响应速度越快。 越小, 其响应速度越快。 D 二阶传感器的固有频率ω 二、计算分析题 1、什么是传感器由几部分组成试画出传感器组成方块图。 2、传感器的静态性能指标有哪一些，试解释各性能指标的含义。 作业3、传感器的动态性能指标有哪一些，试解释各性能指标的含义 第2章电阻应变式传感器 一、填空题 1、金属丝在外力作用下发生机械形变时它的电阻值将发生变化，这种现象称__应变_____效应；半导体或固体受到作用力后_电阻率______要发生变化，这种现象称__压阻_____效应。直线的电阻丝绕成敏感栅后长度相同但应变不同，圆弧部分使灵敏度下降了，这种现象称为____横向___效应。 2、产生应变片温度误差的主要因素有＿电阻温度系数的影响、＿试验材料和电阻丝材料的线性膨胀系数的影响＿。 3、应变片温度补偿的措施有＿＿＿电桥补偿法＿、＿应变片的自补偿法、＿、。 4. 在电桥测量中，由于电桥接法不同，输出电压的灵敏度也不同，_全桥__接法可以得到最大灵敏度输出。 5. 半导体应变片工作原理是基于压阻效应，它的灵敏系数比金属应变片的灵敏系数大十倍
模具制造工艺学试卷及 答案精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-
模具制造工艺学复习试题 一、判断题：正确的打符号√，错误的打符号×。 1、零件结构的工艺性好就是指零件的结构形状在满足使用要求的前提下， 按现有的生产条件能用较经济的方法加工出来 （√） 2、表面粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上 的粗糙基准只能使用二次（×）3、工步是在加工表面、加工工具都不变的情况下，连续完成的那一部分工 序。（√） 4、在加工过程中直接保证的尺寸等称为封闭环。（×） 5、采用正弦精密平口钳或正弦磁力台夹具只能磨削平面或斜面（×） 6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。（×） 7、周磨加工精度较高，适用于精磨。（ √） 8、铰孔是对中小直径未淬硬孔进行半精加工和精加工。（ √） 9、成形磨削中，凸模必须设计为镶拼结构。（×） 10、电火花成型加工适宜加工低刚度工件及微细加工。 （√）
11.工件加工前在机床或夹具上占有一个固定的位置称做定位。 （×） 12. 在进行产品图样的工艺分析时主要对零件的结构和零件的品种进行分 析。 （× ）13.在零件加工过程中使金属内部变形，强度硬度提高的现象叫冷作硬化。 （√ ）14.模具的生产成本包括材料费，外购件费，外协件费，设备折旧费，经营性开支等。 （√） 15. 电火花成型加工放电通道中心温度可达2000℃以上（×） 16、电火花成型加工应用于穿孔、型腔加工、强化金属和磨削平面和圆柱面（√） 17、电火花线切割的尺寸精度达不到01 mm。 .0 （×） 18、3B编程时，对于平行于X轴或Y轴的直线、当X或Y为零时、X、Y值 均可不写、但分隔符号必须保留。 （√）
（精编）模具制造工艺学习题集答案（谭海林）
第1章模具制造工艺规程的基础知识 一、填空题 1?生产类型是指企业(或车间、工段、班组、工作地)生产专业化的分类， 包括单件生产、批量生产、大量生产三种类型。(1-1) 2.工艺规程是指规定产品和零件制造工艺过程和操作方法的工艺文件。(1-1 ) 3.在制订零件的机械加工工艺规程时，必须保证质量、生产率、经济性三个方面的基本要求。(1-1 ) 4.制订工艺规程的最基本原始资料是零件图。(1-1 ) 5.工艺过程是指改变生产对象的形状，尺寸、相对位置和性质等，使之成为成品、半成品的生产过程(1-1 ) 6.工序是指一个或一组工人，在一个固定的工作地点(如机床或钳工台等) ，对同一个或同时对几个工件进行加工所连续完成的那部分工艺过程。(1-1 ) 7.划分工序的依据是工作地(设备)、加工对象是否变动、加工是否连续完 成。(1-1 ) 8.工序是机械加工工艺过程的基本组成部分。(1-1 ) 9.安装是工件在机床上正确地定位和夹紧。(1-1 ) 10.工位是指工件在一次装夹后工件与夹具或设备的可动部分一起，相对刀具或设备的 固定部分所占据的每一个位置。(1-1 ) 11.铰孔适用于中小尺寸的孔的精加工,而镗孔适用大尺寸的孔的加工。(1-2 ) 12.铰孔、拉孔适用于直径较小的孔的精加工，淬硬的孔只能用磨削进行加工。 13.模具制造中，通常按照零件结构和工艺过程的相似性，将各种零件大致分 为轴类零件、套类零件、盘环类零件、板类零件以及腔类零件等。( 1-2 ) 14.模具零件常用的毛坯主要有锻件、铸件、半成品件、焊接件、各种型材及 板料等（1-2 ） 15.铸件毛坯适用于形状复杂的零件，锻件毛坯适用于强度要求较高，而形状比较简单的零件。（1-2）
模具制造工艺学题库及答案 一、填空题 1.模具加工工艺规程一般包括模具、、和、工件的检验方法、切削用量和时间定额等。 2.模具零件常用的毛坯主要有、、和半成品件四种。 3.工序可分为、、和走刀（行程）。 4.安装方法可以归纳为、和采用夹具安装法等。 5.工件在加工之前，使同一批工件在机床或夹具上占据某一正确位置的过程称为，然后将其固定使其在加工过程保持位置不变的操作称为。 6.定位精基准的选择有以下原则：为保证工件加工表面获得较高的加工精度应遵守基准原则；为保证各表面间都能获得较高的位置精度，多数工序所选择的精定位基准，应遵守基准原则。其次还可以根据工件的加工要求可按互为基准和自为基准选择精定位基准。 7.一个或一组工人，在一个对同一个或同时对几个工件所连续完成的那部分称为工序。 8.零件加工后的实际几何参数（尺寸、形状和位置）与理想几何参数的符合程度称为，而它们之间的称为加工误差。 9.研磨导柱常出现的缺陷是。 10.模座的加工主要是和的加工。为了使加工方便和容易保证加工要求，在个工艺阶段应先加工，后加工。 11.确定加工余量的方法有法、法和法，其中在模具生产中被广泛采用是法。 12.端铣有对称端铣、和三种。 13.圆周铣削法有和两种。 14.在平面加工中常用的加工方法为、和三种。
15.铣削方法有和两种。 16.车削加工一般可分为四种，即、、和。 17.钻孔常用的刀具为。 18.扩孔常用的刀具为。 19.铰孔的主要加工方法有和两大类。 20.进行内圆磨削时，由于砂轮的直径受到孔径大小的限制，因而磨小孔时多取砂轮直径为孔径的左右。 21.常用的精密孔加工包括和两类。 22.加工这种孔系时，一般先加工好，然后再加工所有的孔。 23.按照砂轮的形状，成形砂轮的修整方法有两种，即的修整和的修整。 24.修整砂轮角度的夹具是按照原理设计的。 25.用于成形磨削的夹具有、正弦磁力台、和万能夹具。 26.正弦精密平口钳按正弦原理构成，主要由和组成。 27.正弦精密平口钳用于磨削工件上的斜面，其最大的倾斜角度为。 28.正弦分中夹具主要用于磨削具有同一个回转中心的和。 29.在正弦分中夹具上工件的装夹方法通常有和。 30.当工件没有内孔，也不允许在工件上作工艺孔时，可采用装夹工件。 31.双顶尖装夹装夹的工件除带有一对主中心孔外，还有一个，用于拨动工件。 32.用正弦分中夹具磨削工件时，被磨削表面的尺寸是用测量调整器、和进行比较测量的。 33.万能夹具是成形磨床的主要部件，它主要由工件装夹部分、回转部分、和组成。 34.万能夹具上工件的装夹方法通常有螺钉装夹法、、、 磨回转体的夹具装夹法。 35.一般的数控机床加工系统由四部分组成，它们分别是、、
1．属于传感器动态特性指标的是（D ） A 重复性 B 线性度 C 灵敏度 D 固有频率 2 误差分类，下列不属于的是（B ） A 系统误差 B 绝对误差 C 随机误差D粗大误差 3、非线性度是表示校准（B ）的程度。 A、接近真值 B、偏离拟合直线 C、正反行程不重合 D、重复性 4、传感器的组成成分中，直接感受被侧物理量的是（B ） A、转换元件 B、敏感元件 C、转换电路 D、放大电路 5、传感器的灵敏度高，表示该传感器（C） A 工作频率宽 B 线性范围宽 C 单位输入量引起的输出量大 D 允许输入量大 6 下列不属于按传感器的工作原理进行分类的传感器是（B） A 应变式传感器 B 化学型传感器 C 压电式传感器D热电式传感器 7 传感器主要完成两个方面的功能：检测和（D） A 测量B感知 C 信号调节 D 转换 8 回程误差表明的是在（C）期间输出输入特性曲线不重合的程度 A 多次测量 B 同次测量 C 正反行程 D 不同测量 9、仪表的精度等级是用仪表的（C）来表示的。 A 相对误差 B 绝对误差 C 引用误差 D粗大误差 二、判断 1.在同一测量条件下，多次测量被测量时，绝对值和符号保持不变，或在改变条件时，按一定规律变化的误差称为系统误差。（√） 2 系统误差可消除，那么随机误差也可消除。（×） 3 对于具体的测量，精密度高的准确度不一定高，准确度高的精密度不一定高，所以精确度高的准确度不一定高（×） 4 平均值就是真值。（×） 5 在n次等精度测量中，算术平均值的标准差为单次测量的1/n。（×） 6.线性度就是非线性误差.（×） 7.传感器由被测量，敏感元件，转换元件，信号调理转换电路，输出电源组成.（√） 8.传感器的被测量一定就是非电量（×） 9.测量不确定度是随机误差与系统误差的综合。（√） 10传感器（或测试仪表）在第一次使用前和长时间使用后需要进行标定工作，是为了确定传感器静态特性指标和动态特性参数（√） 二、简答题：（50分） 1、什么是传感器动态特性和静态特性，简述在什么频域条件下只研究静态特性就能够满足通常的需要，而在什么频域条件下一般要研究传感器的动态特性？ 答：传感器的动态特性是指当输入量随时间变化时传感器的输入—输出特性。静态特性是指当输入量为常量或变化极慢时传感器输入—输出特性。在时域条件下只研究静态特性就能够满足通常的需要，而在频域条件下一般要研究传感器的动态特性。 2、绘图并说明在使用传感器进行测量时，相对真值、测量值、测量误差、传感器输入、输出特性的概念以及它们之间的关系。 答：框图如下： 测量值是通过直接或间接通过仪表测量出来的数值。 测量误差是指测量结果的测量值与被测量的真实值之间的差值。 当测量误差很小时，可以忽略，此时测量值可称为相对真值。
