电子管介绍

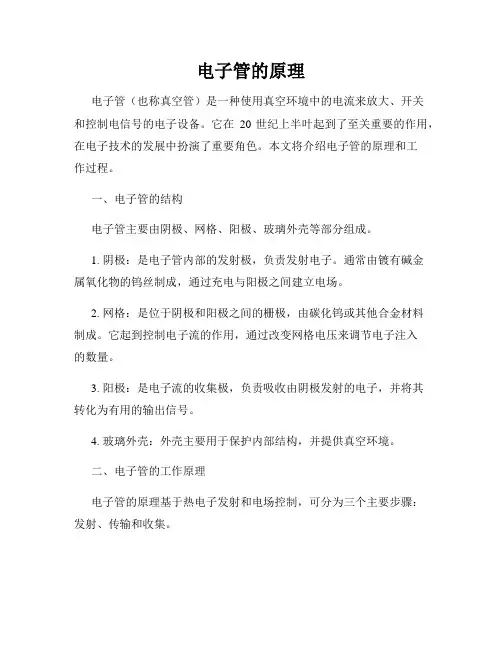

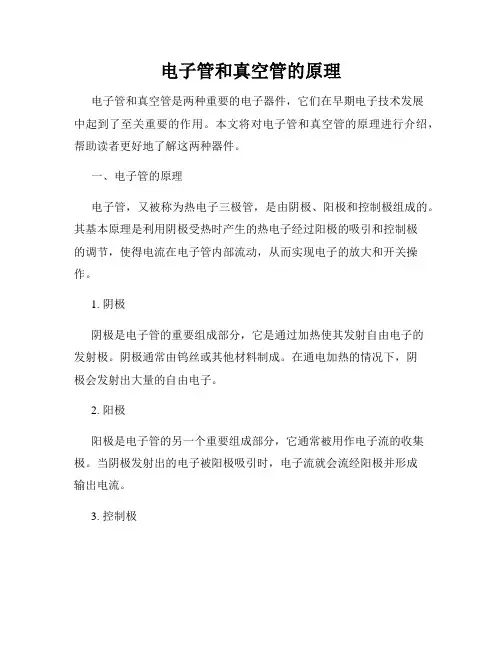

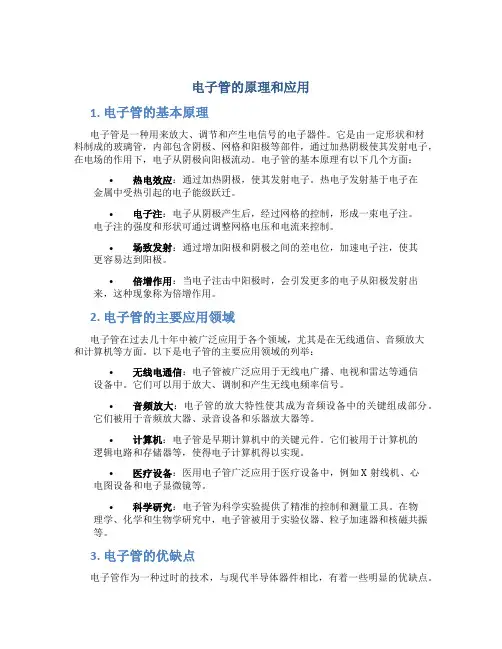

基本电子管一般有三个极，一个阴极 (K) 用来发射电子,一个阳极(A)用来吸收阴极所发射的电子，一个栅极(G)用来控制流到阳极的电子流量。阴极发射电子的基本条件是：阴极本身必须具有相当的热量，阴极又分两种,一种是直热式，它是由电流直接通过阴极使阴极发热而发射电子；另一种称旁热式阴极，其结构一般是一个空心金属管，管内装有绕成螺线形的灯丝，加上灯丝电压使灯丝发热从而使阴极发热而发射电子，现在日常用的多半是这种电子管(如图所示)。由阴极发射出来的电子穿过栅极金属丝间的空隙而达到阳极，由于栅极比阳极离阴极近得多，因而改变栅极电位对阳极电流的影响比改变阳极电压时大得多，这就是三极管的放大作用。换句话说就是栅极电压对阳极电流的控制作用。我们用一个参数称跨导(S)来表示.另外还有一个参数μ来描述电子管的放大系数，它的意义是说明了栅极电压控制阳流的能力比阳极电压对阳流的作用大多少倍。
为了提高电子管的放大系数，在三极管的阳极和控制栅极之间另外加入一个栅极称之为帘栅极，而构成四极管，由于帘栅极具有比阴极高很多的正电压，因此也是一个能力很强的加速电极，它使得电子以更高的速度迅速到达阳极，这样控制栅极的控制作用变得更为显著。因此比三极管具有更大的放大系数。但是由于帘栅极对电子的加速作用，高速运动的电子打到阳极，这些高速电子的动能很大，将从阳极上打出所谓二次电子，这些二次电子有些将被帘栅吸收形成帘栅电流，使帘栅电流上升导致帘栅电压的下降，从而导致阳极电流的下降，为此四极管的放大系数受到一定而限制。
为了解决上述矛盾，在四极管帘栅极外的两侧再加入一对与阴极相连的集射极，由于集射极的电位与阴极相同，所以对电子有排斥作用，使得电子在通过帘栅极之后在集射极的作用下按一定方向前进并形成扁形射束，这扁形电子射束的电子密度很大，从而形成了一个低压区，从阳极上打出来的二次电子受到这个低压区的排斥作用而被推回到阳极，从而使帘栅电流大大减少，电子管的放大能力得而加强，这种电子管我们称为束射四极管。束射四极管不但放大系数较三极管为高，而且其阳极面积较大，允许通过较大的电流，因此现在的功放机常用到它作为功率放大。
电子管的结构及性能特点

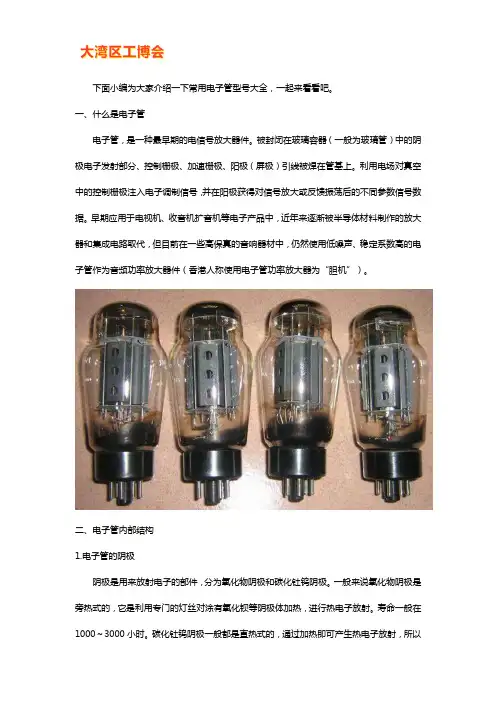

大多数的电子管均为玻璃外壳的真空管（俗称“胆”管），体积较大，图1是其外形。
（一）二极电子管
二极电子管分为整流二极管、阻尼二极管和充气二极管等，其内部由阴极 K 、屏极 A 和灯丝 F 等组成。
二极电子管有直热式和间热式之分。直热式二极电子管的灯丝 F 与阴极 K 为一体，称为丝极。间热式二极电子管的灯丝 F 与阴极 K 之间是隔离的。图 2 是二极电子管的电路图形符号。
（二）三极电子管
三极电子管由外壳、灯丝 F 、屏极（也称板极或阳极） A 、栅极 G 、阴极 k 及管脚等组成。其中，灯丝用来加热阴极。阴极 k （类似于半导体三极管的发射极和场效应管的源极）在温度升高到一定值时开始发射电子。栅极 G （也称控制栅极。类似于半导体三极管的基极和场效应管的栅极）用来控制阴极发射电子的数量，即控制阴极电流的大小。屏极A （类似于半导体三极管的集电极和场效应晶体管的漏极）用来收集阴极所发射的电子。
三极电子管一般用于放大电路中，它按阴极的加热方式可分为直热式阴极三极电子管和间热式阴极三极电子管。图 11-3 是三极电子管的电路图形符号。
常用的中、小功率三极电子管有 6N1~6N4 、 6N6 、 6N8P 、 6N9P 、 6N11 、 6DJ8 、 12AX7 、12AU7 、 12AT7 、 6C3~6C5 等型号。常用的大功率三极电子管有 211 、 845 、 WE300B 、6N5P 、 6N13P 等型号。
（三）四极电子管
普通四极电子管较三极电子管增加了一个栅极，一般用于高频放大等电路。代表型号有6J3 、 6J5 等。图 11-4 是间热式阴极四极电子管的电路图形符号。
（四）五极电子管
五极电子管是在三极电子管的屏极 A 与栅极 G 之间加入两个网状的栅极。其中一个栅极为帘栅极，它接固定的正电压，用于对阴极发出的正电子进行加速，同时还对屏极起屏蔽作用。另一个栅极为抑制栅极，它与阴极同电位，用来抑制屏极产生的二次电子发射。
图 11-5 是间热式五极电子管的电路图形符号。
五极电子管的放大系数较三极电子管要大。常用的五极电子管有 6J1 （ T ） ~6J5 （ T ）、6P14 、 6P15 、 EL12 、 EL35 、 WE-350B 等型号。
（五）束射四极管
束射四极管也称电子注管，它在三极管的基础上增加了一对集束电极。此电极与阴极（较三极管、五极管的阴极粗大而扁平）相连，其作用是迫使电子沿垂直于阴极扁平面的方向成束状射向屏极，屏极电流较大。
图 11-6 是束射四极管的电路图形符号。
常用的束射四极管有 6P1 、 6P6 、 6V6 、 6P3P 、 6L6GC 、 FU-7 、 6CA7 、 EL34 、KT66 、 KT88 等型号。
（六）七极电子管
七极电子管较五极管增加了两个栅极，如图 11-7 所示。七极管早期应用于收音机中作高放管或变频管，现在已很少使用。
近些年来，国产电子管Hi-Fi放大器制造得到了飞速发展，且音效卓越。著名的电子管放大器制造厂已有十多家，产品在国内外市场上销售旺盛，并有很高的声誉。出色的放音效果以及相当高的声价比，赢得了众多的胆机用家的欢迎和媒体的好评。本文就介绍几款音效奇佳的胆机。 1 MELODY SP-3、SP-6及十周年纪念版SP-3 1.1 MELODY SP-3 MELODY是国内最有声誉、最具规模的胆机制造厂家之一。10年前推出了型号为SP-3的合并式胆机功放，设计制造极有创意，银灰色的机身艺术性很强，声音表现极有魅力，很受胆机发烧友的青睐，媒体也给了很高的评价，称是历来最靓声的合并式胆机功放，因此也有很高的销售量。输出功率每声道为38W，见图1。 图1 MELODY SP-3 SP-3外型新颖，制作认真，并且用的都是些发烧级的好声元件。此机以6L6为功率放大管，前级电压放大及推动管用12AX7、6922、12AU7。电源变压器、输出变压器是手工绕制的重料之作。B+高压滤波电容用的是发烧级的名牌电解电容。音量电位器用24档电阻级进式的（所用的电阻是HOICO牌），这对两声道的平衡、对称及音色的通透极为有利。HOICO电阻是最靓声的品种，传递音乐精髓的性能极强。机内组装焊接极为严谨、工整、讲究，焊点丰满圆润。多年来 6L6是倍受欢迎的功率放大管，无论是单端输出，抑或推挽输出都有靓丽的表现。再加上设计者高超的调校技术，将6L6的特点、魅力发挥得淋漓尽致。SP-3的音色甜润，声音丰满，音乐感丰富，声音的平衡度好，尤其中音优美，低音雄浑有弹力。有评论称SP-3具有古董名机Mclntosh MC-240功率放大器的声音特色。SP-3是名气最大、销量最多的High-End电子管功放机。 1.2 MELODY SP-6 正当SP-3受到很高的评价时，厂家又推出型号为SP-6的电子管合并机。它的外形、结构和SP-3型如出一辙，完全相同。前级电压放大、推动部份用的放大管也与SP-3相同(12AX7、6922、12AU7各两只)，但功率放大管改用了曙光制造的五极功放管EL34(同类型号是6CA7)，作AB类功率放大，输出功率每声道为40W。SP-6的各项指标与SP-3也相同。组装、制作也与SP-3 -样，放大电路部份用电路版，电源部份是搭棚焊接。 胆机友周知，EL34与6L6是两款音效不相同的功放管，从参数特性上看（见表1），EL34的内阻略低，垮导也稍高，屏流也较高，但更大的区别是两胆的音
部分电子管参数
常用电子管资料 12c 3p 三极管分米波振荡 12g 2p 复合管检波, 低频电压放大和自动音量控制 12h3p 二极管超高频检波及变频 12j1s 锐截止五极管小功率放大及高频振荡 12k3p 遥截止五极管高频电压放大 13p1p 输出五极管束射四极管低频功率放大 1b2 复合管检波和低频电压放大 1k2 遥截止五极管高频电压放大 1z1 二极管电视行回扫回程脉冲电压整流 1z11 二极管电视行扫描回程脉冲电压整流 1z1b 二极管电视行扫描回程脉冲电压整流 1z7b 二极管高频脉冲整流 2d1p 二极管分米波波段作检波用 2j14b 锐截止五极管高频电压放大 2j27 锐截止五极管高频电压放大 2j27s 锐截止五极管小功率放大及高频振荡 2p19b 输出五极管束射四极管功率放大 2p2 输出五极管束射四极管低频功率放大 2p29 输出五极管束射四极管小功率发射 2p29o 输出五极管束射四极管小功率发射 2p29s 输出五极管束射四极管功率放大及高频振荡 2p3 输出五极管束射四极管功率放大 2z2p 二极管高压整流 2z2p-t 二极管高压整流 4j1s 锐截止五极管小功率放大及高频振荡
6d3d 二极管分米波和厘米波的上限作检波用 6d4j 二极管高频检波 6d 6a 二极管检波或整流 6d 6a -q 二极管检波或整流 6d8d 二极管分米波和厘米波的上限作检波和电压测量6f 1 复合管变频或高频电压放大 6f 2 复合管振荡, 混频及高频电压放大 6f 3 复合管电视帧振荡或脉冲放大和帧扫描输出 6g 2 复合管检波及低频电压放大 6g 2p 复合管检波, 低频电压放大和自动音量控制6h2 二极管检波及小功率整流 6h2-q 二极管检波及小功率整流 6h2-t 二极管检波及小功率整流 6h6p 二极管检波 6h7b-q 二极管高频电压检波及小功率整流 6j1 锐截止五极管宽频带高频电压放大 6j1-q 锐截止五极管宽频带高频电压放大 6j1b 锐截止五极管高频电压放大 6j1b-q 锐截止五极管高频电压放大 6j2 锐截止五极管混频及宽频带高频电压放大 6j2-q 锐截止五极管混频及宽频带电压放大 6j20 锐截止五极管宽频带高频电压放大 6j23 锐截止五极管宽频带高频电压放大 6j2b 锐截止五极管高频电压放大 6j2b-q 锐截止五极管高频电压放大 6j3 锐截止五极管高频电压放大 6j3-t 锐截止五极管高频电压放大 6j32b-q 锐截止五极管高频电压放大 6j4 锐截止五极管高频电压放大 6j4p 锐截止五极管宽频带高频和中频电压放大
一、各厂牌电子管风格特点 1国产电子管 （1）曙光 中庸平和，解析力一般，音场稍小，一致性较好。 （2）南京 产品一致性略差，放大管声音通透，音场较大，音质不够、精致，整流管音乐味较好。 （3）北京 音乐味好但解析力不够。 （4）桂光 声音平衡，控制力好，一致性略差，未煲透前声音特别僵直生硬。 2、进口电子管 （1）日本 ①日本产电子管音质大多清淡、平庸，但有极少量日本工厂的OEM制品音质特好，甚至优于 大多数英国制品。 （2）俄罗斯 ①OTK/Sovtek/EH(Electro-Harmonix) 1959年以前（含部分1959年制品）的大把脚管为金属底箍，声音甜润、凝聚、平衡，1959年改为胶木座后的定位很好，但声音干燥，听起来易使人紧张。灯丝电压略降低些会有所改善，现在的EH管这方面略好。 ②Svetlana 与EH走向类似，但稍光滑、圆润些。 （3）欧洲 ①Philips（飞利浦） 甜美婉转，解析力一般，低频量感略欠（也有人认为恰到好处）。经常见到的是荷兰和美国的制品。荷兰的偏向于音乐性而美国的偏向于音响性，大多数人认为前者好于后者。 ②RT 法国产，近似于荷兰Philips，但稍清淡些。 ③Mullard（大盾） 各国OEM的制品很多，共性是音乐味较好至很好，尤以英国早期制品为最，乐音凝聚、洗炼传神，有点收不住，高频能量感也不足。 ④Tungsram（汤司兰） 匈牙利产，音乐味尚好但声音有点“蒙”，透明度不够。 ⑤RFT/WF 前东德产，音场较大而坚实，控制力不错，细腻度稍欠，音乐味一般。 ⑥Telefunken(德律风根) 德国产，小电流工作特性好，中频饱满凝聚，高频光滑细腻，延伸自然，能量感和穿透力好，独具其特有的“贵气”，低频线条感好而量感略欠，产品一致性非常好。型号中含有3位数字的更是其中的佼佼者，如ECC188、EF800、ECC801、ECC802、ECC803等。 ⑦Valvo(伏尔乌、富豪) 德国产，很Telefunken但高频延伸稍欠，中频更显厚实，贵气略逊于Telefunken。 ⑧Siemens(西门子) 解析力高，定位和高频延伸好，几乎无音染，胆味最淡的胆。
一起来学习电子管基础知识（最适合初学者） 常见的电子管功放是由功率放大，电压放大和电源供给三部分组成。电压放大和功率放大组成了放大通道，电源供给部分为放大通道工作提供多种量值的电能。 一般而言，电子管功放的工作器件由有源器件（电子管，晶体管）、电阻、电容、电感、变压器等主要器件组成，其中电阻，电容，电感，变压器统称无源器件。以各有源器件为核心并结合无源器件组成了各单元级，各单元级为基础组成了整个放大器。功放的设计主要就是根据整机要求，围绕各单元级的设计和结合。 这里的初学者指有一定的电路理论基础，最好有一定的实做基础 且对电子管工作原理有一定了解的 （1）整机及各单元级估算 1，由于功放常根据其输出功率来分类。因此先根据实际需求确定自己所需要设计功放的输出功率。对于95db的音箱，一般需要8W输出功率；90db的音箱需要20W左右输出功率；84db音箱需要60W左右输出功率，80db音箱需要1 20W左右输出功率。当然实际可以根据个人需求调整。 2，根据功率确定功放输出级电路程式。 对于10W以下功率的功放，通常可以选择单管单端输出级；10－20W可以选择单管单端功放，也可以选择推挽形式；而通常20W以上的功放多使用推挽，甚至并联推挽，如果选择单管单端或者并联单端，通常代价过高，也没有必要。3，根据音源和输出功率确定整机电压增益。 一般现代音源最大输出电压为2Vrms，而平均电压却只有0.5Vrms左右。由输出功率确定输出电压有效值：Uout＝√￣（P·R），其中P为输出功率，R为额定负载阻抗。例如某8W输出功率的功放，额定负载8欧姆，则其Uout＝8V，输入电压Uin记0.5V，则整机所需增益A＝Uout/Uin＝16倍 4，根据功率和输出级电路程式确定电压放大级所需增益及程式。（OTL功放不在讨论之列） 目前常用功率三极管有2A3，300B，811，211，845，805 常用功率束射四极管与五极管有6P1，6P14，6P6P，6P3P（807），EL34，F U50，KT88，EL156，813 束射四极管和五极管为了取得较小的失真和较低的内阻，往往也接成三极管接法或者超线性接法应用。下面提到的“三极管“也包括这些多极管的三极管接法。 通常工作于左特性曲线区域的三极管做单管单端甲类功放时，屏极效率在20%－25%，这里的屏极效率是指输出音频电功率与供给屏极直流电功率的比值。工作于右特性曲线区域的三极管，多极管超线性接法做单管单端甲类功放时，屏极效率在25%－30%。 而标准接法的多极管做单管单端甲类功放时，屏极效率可以达到35%左右 关于电子管特性曲线的知识可以参照 以下链接：/dispbbs.asp?boardID=10&ID=15516&replyID=154656&skin=0 三极管及多极管的推挽功放由于牵涉到工作点，电路程式，负载阻抗，推动情况等多种因素左右，所以一般由手册给出，供选择。
欧洲常见胆管品牌 DIY胆机多年，免不得收集国内外各类胆管。不知不觉，已集得国外多个品牌的胆管两百有余。其中部份是胆友戏称的“垃圾管”，难登大雅之堂，只作收藏，也许他们永无“点灯”之日；另部份则是自己几台胆机各型号的备用管。兴致来时，沏上一壶香茗，取出不同品牌的胆管轮番上阵，品尝茶香胆味，别有一番情趣。 相信不少胆友也会和笔者一样，力所能及地收集一些国外品牌的NOS（New Old Stock，意为未用过的早期库存管）或二手胆管。为此，可能遇到过因不熟悉各品牌而在讨价还价时底气不足的窘况，或发生买错品牌、物非所值，甚至上当受骗之事。笔者在有了教训之后，着意收集一些与国外胆管品牌有关的资料，探究其历史轨迹和趣闻轶事，也常与行家聊胆请教，却颇有斩获，乐也融融，方便快捷的国际互联网也助了笔者一臂之力。现将集得的西欧常见胆管品牌资料整理出来，以飨胆友。 一、前述 1904年，英国人弗莱明发明的具有划时代历史意义的电子二极管标志着人类进入了无线电时代。在半导体器件未得到广泛应用之前的半个多世纪中，胆管在无线电广播通讯、音频放大、仪器仪表和其他工业自动化控制方面扮演着“独一无二”的角色，为人类的文明进步立下了“赫赫战功”。许多人可能不知，1946年美国人发明的世界上第一台电子计算机ENIAC就是由18000多个胆管构成的。今天，用着摆在桌面上的电脑，不禁浮想联翩。恰巧今年是胆管诞辰一百周年的日子，理应庆贺一番才是。 西欧是胆管的发源地之一，也是世界上生产胆管最集中的地方。据不完全统计，鼎盛时期的西欧胆管品牌过百，每年生产的各类胆管遍及世界各地，多不胜数。随着半导体器件的广泛应用，西欧的胆管生产厂早在二十多年前已陆续停产。众多的著名胆管品牌也因此或改弦易辙，或随之消失。幸好如今还能在NOS 管上一见其昔日的风采。胆管逐渐淡出绝大部分应用领域后，一般的人只能在音频这块“绿洲”中还能见到胆管的“靓影”。 就音频用管而言，人们公认西欧上世纪五六十年代（凡“年代”均指上世纪，下同）生产的胆管品质超群，无与伦比，一些发烧友更非“西胆”不听。也许有人会问，随着科技的进步，越近期的产品其质量应越好才是。其实不然，胆管的生产工艺在那时已达到了炉火纯青的地步，改进的余地很有限。加上当时正值胆管火红的年代，各品牌之间竞争激烈。在某些领域如国防、仪器仪表也需要高质量的胆管。从七十年代起，胆管需求 欧洲常见胆管品牌 DIY胆机多年，免不得收集国内外各类胆管。不知不觉，已集得国外多个品牌的胆管两百有余。其中部份是胆友戏称的“垃圾管”，难登大雅之堂，只作收藏，也许他们永无“点灯”之日；另部份则是自己几台胆机各型号的备用管。兴致来时，沏上一壶香茗，取出不同品牌的胆管轮番上阵，品尝茶香胆味，别有一番情趣。 相信不少胆友也会和笔者一样，力所能及地收集一些国外品牌的NOS（New Old Stock，意为未用过的早期库存管）或二手胆管。为此，可能遇到过因不熟悉各品牌而在讨价还价时底气不足的窘况，或发生买错品牌、物非所值，甚至上当受骗之事。笔者在有了教训之后，着意收集一些与国外胆管品牌有关的资料，探究其历史轨迹和趣闻轶事，也常与行家聊胆请教，却颇有斩获，乐也融融，方便快捷的国际互联网也助了笔者一臂之力。现将集得的西欧常见胆管品牌资料整理出来，以飨胆友。
欧洲常见的电子管介绍(转) 一、前述 1904年，英国人弗莱明发明的具有划时代历史意义的电子二极管标志着人类进入了无线电时代。在半导体器件未得到广泛应用之前的半个多世纪中，胆管在无线电广播通讯、音频放大、仪器仪表和其他工业自动化控制方面扮演着“独一无二”的角色，为人类的文明进步立下了“赫赫战功”。许多人可能不知，1946年美国人发明的世界上第一台电子计算机ENIAC就是由18000多个胆管构成的。今天，用着摆在桌面上的电脑，不禁浮想联翩。恰巧今年是胆管诞辰一百周年的日子，理应庆贺一番才是。 西欧是胆管的发源地之一，也是世界上生产胆管最集中的地方。据不完全统计，鼎盛时期的西欧胆管品牌过百，每年生产的各类胆管遍及世界各地，多不胜数。随着半导体器件的广泛应用，西欧的胆管生产厂早在二十多年前已陆续停产。众多的著名胆管品牌也因此或改弦易辙，或随之消失。幸好如今还能在NOS管上一见其昔日的风采。胆管逐渐淡出绝大部分应用领域后，一般的人只能在音频这块“绿洲”中还能见到胆管的“靓影”。 就音频用管而言，人们公认西欧上世纪五六十年代（凡“年代”均指上世纪，下同）生产的胆管品质超群，无与伦比，一些发烧友更非“西胆”不听。也许有人会问，随着科技的进步，越近期的产品其质量应越好才是。
其实不然，胆管的生产工艺在那时已达到了炉火纯青的地步，改进的余地很有限。加上当时正值胆管火红的年代，各品牌之间竞争激烈。在某些领域如国防、仪器仪表也需要高质量的胆管。从七十年代起，胆管需求已逐渐衰落，生产成本能省则省，品质控制也大不如以前。在西欧各胆管生产厂相继关闭后，一些品牌虽还在发行胆管，但产品已非原厂产，而是来自“五湖四海”，难循其踪，质量更是无法保证。这种情况连一些著名品牌也未能幸免。因此，玩胆者在搜罗胆管时，把目光投向早期的产品不无道理。可惜因停产多年，这些NOS管存货日减而价格年复一年不断上涨。某些牌子响、年份早的音频用管已属“古董”，不少拥有者只作收藏而不舍得上机。其“天价”也并非一般胆友所能承受。这也提示胆友，买NOS管时除了留意品牌外，还需看年份和产地。胆管年份迟或产地不正宗，尽管是著名品牌，其价格也低一大截。幸好西欧大部分产品的包装和管身均会标出产地如“Made in West Germany”、“British Made”等字样供辨认。有些同品牌同型号的胆管，虽属早期产品，其内部结构（如屏极、除气环、支撑材料数量等）和外观却不尽相同，价格也有差异。此外，著名品牌常有赝品，各位胆友需留意。 差异。此外，著名品牌常有赝品，各位胆友需留意。蓝调吉他手发表于2007-11-2 20:33 2.Mullard Mullard译音为“麦拉迪”、“猫”（粤港地区），人们根据其胆管上的标记称之为“大盾”。其实，常见的Mullard胆管标记有两种，早期的如图5所示，这是真正的“大盾”或称为“老盾”；七十年代后，标记改为图6，
6N2为旁热式阴极双三极管。主要用途:低频电压放大。 管脚排列；1(6)屏极，2（7）栅极，3（8）阴极，45灯丝。 (基本数据)（单只三极管）灯丝电压(Uf)=6.3V; 灯丝电流(If)=0.34A; 阳极电压（Ua）=250V; 栅极电压（Ug）=-1.5V; 阳极电流（Ia）=2.3±0.9mA; 跨导（S）=1.6～2.65mA/V; 放大系数（μ）=97.5±1.75. (极间电容) 输入电容（Cin）=2.15pF; 第一只三极管输出电容（Cout1）=2.6pF; 第二只三极管输出电容（Cout2）=2.8pF; 两只三极管阳极间电容（Cala2）≤0.3; 过渡电容（Cag）≤0.8pF. (极限运用数据) 最大灯丝电压（Ufmax）=7.0V; 最小灯丝电压（Ufmin）=5.7V; 最大阳极电压（Uamax）=300V; 最大灯丝与阴极间电压（Ufkmax）±100V; 最大阴极电流（Ikmax）=10mA; 最大阳极耗散功率（Pamax）=1W; 最大栅极电阻（Rgamx）=0.5MΩ. 常用电子管6N1参数 2012-09-25 10:26:41| 分类：阿飞电子| 标签：|字号大中小订阅 6N1
·6N1的参数： 类型:旁热式阴极双三极管主要用途:低频电压放大(基本数据)（单只三极管）灯丝电压(Uf)=6.3V;灯丝电流(If)=0.6A;阳极电压（Ua）=250V;阳极电流（Ia）=7.5±2mA;跨导（S）=4.35±0.65mA/V;放大系数（μ）=35±7;阴极电阻（Rk）=600Ω.(极间电容)输入电容（Cin）=3.1pF;第一只三极管输出电容（Cout1）=1.75pF;第二只三极管输出电容（Cout2）=1.95pF;两只三极管阳极间电容（Cala2）≤0.2;过渡电容（Cag）≤2.2pF;灯丝与阴极间电容（Cfk）≤5.6pF.(极限运用数据)最大灯丝电压（Ufmax）=7.0V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=300V;最大灯丝与阴极间电压（Ufkmax）+120-250V;最大阴极电流（Ikmax）=25mA; 最大阳极耗散功率（Pamax）=2.2W;最大栅极电阻（Rgamx）=1MΩ. ·有关6N1的图片：
欧洲常见的电子管介绍 欧洲常见的电子管介绍 2011-05-06 一、前述1904年,英国人弗莱明发明的具有划时代历史意义的电子二极管标志着人类进入了无线电时代。在半导体器件未获患上广泛应用以前的半个多世纪中,胆管在无线电广播通讯、音频放大、摄谱仪仪表和其他工业自动化控制方面扮演着"独一无二"的脚色,为人类的文明进步立下了"赫赫军功"。很多人可能不知,1946年美国人发明的世上第一台电子计算机ENIAC就是由18000多个胆管构成的。今日,用着摆在桌面上的电脑,不禁浮想连翩。恰巧今年是胆管诞辰一百周年的日子,理应道贺一番才是。西欧是胆管的发源地之一,也是世上生产胆管最集中之处。据不完全统计,鼎盛时期的西欧胆管品牌过百,每年生产的各类胆管遍及世界各地,多不堪数。跟着半导体器件的广泛应用,西欧的胆管生产厂早在二十多年前已陆续停产。众多的著名胆管品牌也是以或改变方式,或随之消失。幸好如今还能在NOS管上一见其昔日的风采。胆管逐渐淡出绝大部分应用范畴后,一般的人只能在音频这块"美丽的绿洲"中还能见到胆管的"靓影"。就音频用管而言,人们公认西欧上世纪五六十年代(凡"年代"均指上世纪,下同)生产的胆管品质轶群,无与伦比,一些发烧友更非"西胆"不听。也许有人会问,跟着科技的进步,越近期的产品其质量应越好才是。其实不然,胆管的生产工艺在那时已达到了出神入化的田地,改进的余地很有限。加上当时正值胆管火红的年代,各品牌之间竞争激烈。在某些范畴如国防、摄谱仪仪表也需要高质量的胆管。从七十年代起,胆管需求已逐渐衰落,生产成本能省则省,品质控制也大不如以前。在西欧各胆管生产厂接踵关闭后,一些品牌虽还在发行胆管,但产品已非原厂产,而是来自"五湖四海",难循其踪,质量更是无法保证。这种情况连一些著名品牌也未能幸免。是以,玩胆者在搜罗胆管时,把目光投向早期的产品不无道理。可惜因停产多年,这些NOS管存货日减而价格年复一年不断上涨。某些牌子响、年份早的音频用管已属"古董",不少领有者只作收藏而不舍患上上机。其"天价"也并非一般胆友所能承受。这也提醒胆友,买NOS管时除了留意品牌外,还需看年份和产地。胆管年份迟或产地不正统派,尽管是著名品牌,其价格也低一大截。幸好西欧大部分产品的包装和管身均会标出产地如"Made in West Germany"、"British Made"等字样供识别。有些同品牌同型号的胆管,虽属早期产品,其内部结构(如屏极、除气环、支撑质料数量等)和外观却不尽相同,价格也有差异。此外,著名品牌常有赝品,各位胆友需留意。差异。此外,著名品牌常有赝品,各位胆友需留
EL34电子管特性参数表 下表是EL34的主要应用特性。由表可知，EL34作单端A类放大时，屏极负载阻抗2kΩ下最大输出功率为l 1 w(失真率10％)。当它作推挽放大时，屏一屏负载阻抗3.8kΩ下的最大输出功率可达36W(失真率5％)。 电子管EL34管脚图
EL34胆管参数 热丝加热 UH……………………………6.3 V IH……………………………1.5 A 极限额定值 阳极电压……………………… 800 V 第二栅极电压………………… 500 V 第一栅极电压………………… -100 V 阳极耗散功率………………… 25 W 第二栅极耗散功率…………… 8 W 阴极电流………………………150 mA 第一栅极电阻 自偏压时………………………0.7 MΩ 固定偏压时……………………0.5 MΩ 热丝阴极间电压………………±100 V 玻壳温度………………………250 ℃ 极间电容 输入电容…………………… 15.2 PF 输出电容…………………… 8.4 PF 跨路电容…………………… 1.1 PF 第一栅极热丝间电容……… 1.0 PF 热丝阴极间电容…………… 10 PF 静态参数 Ua…………………………… 250 V Ug2……………………………250 V Ug3…………………………… 0 V -Ug1…………………………12.2 V Ia…………………………… 100 mA
Gm…………………………… 11 mA/V ri…………………………… 15 kΩ μg1-g2 (11) 推荐工作状态（参考值） 单管A1类放大（固定偏压） Ua(b) …………………… 265 265 V Ua……………………………250 250 V Ug2……………………… Rg2=2k Rg2=0 Ug3……………………………0 0 V -Ug1……………………… 14.5 13.5 V Ia(0) ………………………70 100 mA Ig2(0) …………………… 10 14.9 mA Gm…………………………… 9 11 mA/V ri……………………………18 15 kΩRL…………………………… 3 2 kΩPout………………………… 8 11 W Dtot…………………………10 10 % 推挽B1类放大（固定偏压）Ua……………………………375 400 V ▲Rg2………………………… 600 800 ΩUg3………………………… 0 0 V -Ug1………………………… 33 36 V Ia(0) …………………2×30 2×30 mA Ia(maxsig) ………2×107.5 2×110.5 mA Ig2(0) ………………2×4.7 2×4.5 mA Ig2(maxsig) ………2×23.5 2×23 mA Rl(a-a) ………………3.5 3.5 kΩ ü(g1-g1)(r.M.S) ……… 46.7 50 V Pout……………………48 54 W Dtot……………………2.8 1.6 %
欧美著名电子管古董管介绍和对比 Amperex －安普雷斯1936年开始制造真空管的美国公司，1955年被Philips收购。安普雷斯ECC83分为长屏D环,短屏D环,长屏小圆环(大盾代工),短屏大圆环,短屏小圆环几个版本。除短屏小圆环为60年代中期以后产品外，其余均为50-60年代早期。其中以长屏D环和短屏大圆环声音最佳，又以“吹喇叭”小人系列音质佳，部分型号上打有“高音谱号”标记表明为经过噪音筛选，完全适合唱放使用。安普雷斯ECC83高频细腻，解析力和空气感强烈，低频下潜深，收缩速度快，适合大尺寸音箱系统使用。下图为17mm长屏D环ECC83，铜柱栅极支架，1959年荷兰生产，管身带"Δ"暗码。 下图为短屏大圆环吹喇叭系列带高音谱号ECC83，高频细节极佳，大动态收放自如。1959年荷兰原厂生产，暗码"I61 Δ9I"。
安普雷斯生产的吹喇叭长屏方环12AU7具有极深的低频下潜，极佳的细节，细腻的高频，和无可比拟的空气感，效果可媲美德律风根ECC802S。同时带音符标志短屏大环版本表现也不逊色，大动态场面表现轻松自如，具有参考级声音。安普雷斯荷兰产7316比普通12AU7管，背景宁静，细节更加丰富，较常见的有D环、大圆环和小圆环版本。最低噪音级别管，通常带有双星PQ精品筛选或高音谱号标记。7316/ECC186为ECC82的低噪音精选版本，除了完全杜绝麦克风效应外，自身热噪声也低于普通12AU7管，尤其适合唱放和前级使用。因长屏管噪声不易控制，7316主要选用短屏管。下图为短屏D环，双星PQ超低噪声筛选等级，最好的7316，1959年荷兰原厂生产，管身带"Δ"暗码。 下图为1959年荷兰原厂生产7316，管身带"Δ"暗码，短屏大圆环，吹喇叭小人系列，带高音符号，超低噪声筛选等级。 安普雷斯6922系列真空管享有很高的声誉，它们来自安普雷斯位于荷兰以及美
常用电子管资料 12c 3p 三极管分米波振荡 12g 2p 复合管检波, 低频电压放大和自动音量控制 12h3p 二极管超高频检波及变频 12j1s 锐截止五极管小功率放大及高频振荡 12k3p 遥截止五极管高频电压放大 13p1p 输出五极管束射四极管低频功率放大 1b2 复合管检波和低频电压放大 1k2 遥截止五极管高频电压放大 1z1 二极管电视行回扫回程脉冲电压整流 1z11 二极管电视行扫描回程脉冲电压整流 1z1b 二极管电视行扫描回程脉冲电压整流 1z7b 二极管高频脉冲整流 2d1p 二极管分米波波段作检波用 2j14b 锐截止五极管高频电压放大 2j27 锐截止五极管高频电压放大 2j27s 锐截止五极管小功率放大及高频振荡 2p19b 输出五极管束射四极管功率放大 2p2 输出五极管束射四极管低频功率放大 2p29 输出五极管束射四极管小功率发射 2p29o 输出五极管束射四极管小功率发射 2p29s 输出五极管束射四极管功率放大及高频振荡 2p3 输出五极管束射四极管功率放大 2z2p 二极管高压整流 2z2p-t 二极管高压整流 4j1s 锐截止五极管小功率放大及高频振荡 4p1s 输出五极管束射四极管振荡及功率放大
5z1p 二极管小功率全波整流 5z2p 二极管小功率全波整流 5z3p 二极管小功率全波整流 5z3pa 二极管专用设备整流 5z4p 二极管小功率全波整流 5z4pa 二极管小功率全波整流 5z8p 二极管全波整流 5z9p 二极管全波整流 6b8p 复合管高频和低频电压放大, 检波和自动音量控制6c 1 三极管高频电压放大 6c 11 三极管超高频振荡 6c 12 三极管栅地电路中作低噪声超高频放大 6c 16 三极管宽频带电压放大 6c 19 三极管稳压电路中作电压调整管 6c 1j 三极管超高频振荡 6c 3 三极管宽频带高频电压放大 6c 3-q 三极管宽频带高频电压放大 6c 31b-q 三极管电压放大 6c 32b-q 三极管电压放大 6c 4 三极管宽频带高频电压放大 6c 4-q 三极管宽频带高频电压放大 6c 5d 三极管分米和厘米波波段的小功率振荡 6c 5p 三极管检波和低频电压放大 6c 6b 三极管低频电压放大及高频振荡 6c 6b-m 三极管低频电压放大及高频振荡 6c 6b-q 三极管低频电压放大及高频振荡 6c 7b 三极管低频电压放大 6c 7b-q 三极管低频电压放大 6c 8p 三极管高频脉冲振荡 6d3d 二极管分米波和厘米波的上限作检波用
6N1 ECC85,6AQ8,6H1л 6N4 12AX7,ECC83,E83CC,7729,CV4004,B759,CV492 6N10 12AU7,ECC82,E82CC,7316,CV4003,5814,B749,6189 6N11 6DJ8,E88CC,ECC88,6922,ECC189,6J5,6H11N,7308,El88CC 6N8P 6SN7,B65,5692,33S30,CV1988,6H8C,6HM,6F8G,1633 6H8C 6HM,6F8G,1633,9002,6C8G 6J8P 6SJ7,6267,EF86,12AT7 ECC81,CV4024,6201,B739,A2900,2025,ECC8015 6N9P 6SL7,5691,33S29,VT229 6F2 ECF82,6U8 6N2 6H2л 功率用管代换表 6P3P 6L6GC,5881 6P6P 6V6GT,5S2,KT63 EL34 6CA7,KT66,7027A 6P14 EL84,6BQ5,6П14П 6N5P 6080,6AS7,6H5C FU-5 805 FU-7 807,1625 FU-13 813 FU-46 06146B
FU-17 FU-605 6T51 7092 6T50 FU811 811A FU812 812A GL-211 211 300B WE300B,NL50,4300B KT88 6550,NT99,KT100 2A3 2A3S 845 845A 6360,TY-7 整流电子管代换及特性表 型号代换型号 Bb2V UfV/I I2L(mA)最大型式 5U4G 5Z3P,U52 500V 5V/3A 2500 直热式5Y3GT 522P 350V 5V/2A 125 直热式 5R4GY 22S2C 900V 5V/2A 150 直热式 5T4 450V 5V/3A 250A 直热式 6Z4 350V 6.3V/0.5A 50 直热式
