鼠标模具的设计
目录
第一章零件的工艺分析 (4)
1.1 材料的选择 (4)
1.2 产品工艺性与结构分析 (5)
第二章模具结构设计 (6)
2.1 型腔数量以及排列方式 (6)
2.2 初选注射机。 (6)
2.3 分型面的设计 (7)
2.4 浇注系统与排溢系统的设计 (9)
2.5 成型零件的设计 (15)
1. 凹模的设计 (15)
2. 型心尺寸的计算 (21)
3. 模具型腔侧壁和底版厚度的计算 (26)
2.6 推出机构的设计 (29)
2.7 侧向分型与抽芯机构的设计 (32)
2.8 注射机参数的较核 (34)
前言
毕业设计是在修完所有课程之后，我们走向社会之前的一次综合性设计。在此次设计中，主要用到所学的注射模设计，以及机械设计等方面的知识。着重说明了一副注射模的一般流程，即注射成型的分析、注射机的选择及相关参数校核、模具的结构设计、注射模具设计的有关计算、模具总体尺寸的确定与结构草图的绘制、模具结构总装图和零件工作图的绘制、全面审核投产制造等。其中模具结构的设计既是重点又是难点，主要包括成型位置的及分型面的选择，模具型腔数的确定及型腔的排列和流道布局和浇口位置的选择，模具工作零件的结构设计，侧面分型及抽芯机构的设计，推出机构的设计，拉料杆的形式选择，排气方式设计等。通过本次毕业设计，使我更加了解模具设计的含义，以及懂得如何查阅相关资料和怎样解决在实际工作中遇到的实际问题，这为我们以后从事模具职业打下了良好的基础。
本次毕业设计也得到了广大老师和同学的帮助，在此一一表示感谢！由于实践经验的缺乏，且水平有限，时间仓促。设计过程中难免有错误和欠妥之处，恳请各位老师和同学批评指正。
在编写说明书过程中，我参考了《塑料模成型工艺与模具设计》、《实用注塑模设计手册》和《模具制造工艺》等有关教材。引用了有关手册的公式及图表。但由于本人水平的有限，本说明书存在一些缺点和错误，希望老师多加指正，以达到本次设计的目的。
绪论
第一节塑料成型在工业生产中的重要性
一、塑料及塑料工业的发展
塑料是以树脂为主要成分的高分子有机化合物，简称高聚物。塑料其余成分包括增塑剂、稳定剂、增强剂、固化剂、填料及其它配合剂。
塑料制件在工业中应用日趋普遍，这是由于它的一系列特殊的优点决定的。塑料密度小、质量轻。塑料比强度高；绝缘性能好，介电损耗低，是电子工业不可缺少的原材料；塑料的化学稳定性高，对酸、碱和许多化学药品都有很好的耐腐蚀能力；塑料还有很好的减摩、耐磨及减震、隔音性能也较好。因此，塑料跻身于金属、纤维材料和硅酸盐三大传统材料之列，在国民经济中，塑料制件已成为各行各业不可缺少的重要材料之一。
塑料工业的发展阶段大致分为一下及个阶段：
1.初创阶段 30年代以前，科学家研制分醛、硝酸纤维和聚酰胺等热塑料，他们的工业化特征是采用间歇法、小批量生产。
2.发展阶段 30年代，低密度聚乙烯、聚氯乙烯等塑料的工业化生产，奠定了塑料工业的基础，为其进一步发展开辟了道路。
3.飞跃阶段 50年代中期到60年代末，塑料的产量和数量不断增加，成型技术更趋于完善。
4.稳定增长阶段 70年代以来，通过共聚、交联、共混、复合、增强、填充和发泡等方法来改进塑料性能，提高产品质量，扩大应用领域，生产技术更趋合理。塑料工业向着自动化、连续
化、产品系列化，以及不拓宽功能性和塑料的新领域发展。
我国塑料工业发展较晚。50年代末，由于万吨级聚氯乙稀装置的投产和70年代中期引进石油化工装置的建成投产，使塑料工业有了两次的跃进，于此同时，塑料成型加工机械和工艺方法也得到了迅速的发展，各种加工工艺都已经齐全。
塑料由于其不断的被开发和应用，加之成型工艺的不断发展成熟于完善，极大地促进了成型模具的开发于制造。随着工工业塑料制件和日用塑料制件的品种和需求的日益增加，而且产品的更新换代周期也越来越短，对塑料和产量和质量提出了越来越高的要求。
二、塑料成型在工业生产中的重要作用
模具是工业生产中重要的工艺装备，模具工业是国民经济各部门发展的重要基础之一。塑料模是指用于成型塑料制件的模具，它是型腔模的一种类型。
模具设计水平的高低、加工设备的好坏、制造力量的强弱、模具质量的好坏，直接影响着许多新产品的开发和老产品的更新换代，影响着产品质量和经济效益的提高。美国工业界认为“模具工业是美国工业的基础”，日本则称“模具是促进社会繁荣富裕的劳动力”。
近年来，我国各行业对模具的发展都非常重视。1989年，国务院颁布了“当前产业政策要点的决定”，在重点支持改造的产业、产品中，把模具制造列为机械技术改造序列的第一位，它确定了模具工业在国民经济中的重要地位，也提出了振兴模具工业的主要任务。
目录 前言 摘要 第一章零件的工艺分析 (4) 1.1 材料的选择 (4) 1.2 产品工艺性与结构分析 (5) 第二章模具结构设计 (6) 2.1 型腔数量以及排列方式 (6) 2.2 初选注射机。 (6) 2.3 分型面的设计 (7) 2.4 浇注系统与排溢系统的设计 (9) 2.5 成型零件的设计 (15) 1. 凹模的设计 (15) 2. 型心尺寸的计算 (21) 3. 模具型腔侧壁和底版厚度的计算 (26) 2.6 推出机构的设计 (29) 2.7 侧向分型与抽芯机构的设计 (32) 2.8 注射机参数的较核 (34) 前言 毕业设计是在修完所有课程之后，我们走向社会之前的一次综合性设计。在此次设计中，主要用到所学的注射模设计，以及机械设计等方面的知识。着重说明了一副注射模的一般流程，即注射成型的分析、注射机的选择及相关参数校核、模具的结构设
计、注射模具设计的有关计算、模具总体尺寸的确定与结构草图的绘制、模具结构总装图和零件工作图的绘制、全面审核投产制造等。其中模具结构的设计既是重点又是难点，主要包括成型位置的及分型面的选择，模具型腔数的确定及型腔的排列和流道布局和浇口位置的选择，模具工作零件的结构设计，侧面分型及抽芯机构的设计，推出机构的设计，拉料杆的形式选择，排气方式设计等。通过本次毕业设计，使我更加了解模具设计的含义，以及懂得如何查阅相关资料和怎样解决在实际工作中遇到的实际问题，这为我们以后从事模具职业打下了良好的基础。 本次毕业设计也得到了广大老师和同学的帮助，在此一一表示感谢！由于实践经验的缺乏，且水平有限，时间仓促。设计过程中难免有错误和欠妥之处，恳请各位老师和同学批评指正。 在编写说明书过程中，我参考了《塑料模成型工艺与模具设计》、《实用注塑模设计手册》和《模具制造工艺》等有关教材。引用了有关手册的公式及图表。但由于本人水平的有限，本说明书存在一些缺点和错误，希望老师多加指正，以达到本次设计的目的。 绪论 第一节塑料成型在工业生产中的重要性 一、塑料及塑料工业的发展 塑料是以树脂为主要成分的高分子有机化合物，简称高聚物。塑料其余成分包括增塑剂、稳定剂、增强剂、固化剂、填料及其它配合剂。 塑料制件在工业中应用日趋普遍，这是由于它的一系列特殊
插 座 外 壳 上 盖 双 分 型 面 注塑模设计 系别：机械工程系 班级：机自133 姓名：朱志宾 学号：201306024340
目录 第一章塑件工艺分析 (4) 1.1 塑件设计要求 (4) 1.2 塑件生产批量要求 (4) 1.3 塑件的成型要求 (4) 第二章选用塑料 (5) 2.1 PF (5) 2.2 PES (6) 2.3 POM (7) 2.4 材料的确定及相关参数 (7) 第三章塑料种类与模具设计的关系 (10) 第四章注射机的选择 (11) 第五章模具的基本结构 (12) 5.1 模具的成形方法 (12) 5.2 模具的结构形式 (12) 5.3 型腔的布置 (13) 5.4 成型零件工作尺寸计算 (14) 5.5 成型零件工艺卡 (17) 5.6 确定分型面 (18)
5.7 浇注系统设计 (19) 5.8 冷却系统的设计 (22) 5.9 确定顶出机构类型和抽芯机构 (24) 5.10 确定导向机构 (24) 5.11 排气机构 (25) 5.12 其他零部件选材 (25) 第六章模具装配草图 (26) 第七章注射机参数校核 (28) 7.1 注射量的校核 (28) 7.2 模具闭合高度的校核 (28) 7.3 模具安装部分的校核 (28) 7.4 开模行程的校核 (29) 7.5 锁模力的校核 (29) 7.6 注射压力的校核 (29) 第八章模具结构尺寸的设计 (31) 8.1 导向机构 (31) 8.2 复位杆 (32) 8.3 拉料杆 (33) 8.4 推出机构 (33) 第九章塑料注射模具技术要求及总装技术要求 (34) 9.1 零件的技术要求 (34) 9.2 总装技术要求 (34)
鼠标外壳注塑模设计学号：0701500120 姓名：刘泓伯
1 绪论 (3) 1.1 塑料模具的现状和发展 (3) 1.2 塑料注射模具的设计步骤 (4) 1.3 课题任务要求................................... 错误!未定义书签。 2 塑件分析及设计方案确定.............. 错误!未定义书签。 2.1 塑件分析....................................... 错误!未定义书签。 2.2 塑料的选材及性能分析........................... 错误!未定义书签。 2.3 设计方案的确定................................. 错误!未定义书签。 3 洗发水瓶盖注射模的详细设计........... 错误!未定义书签。 3.1 塑料注射成型机的选择........................... 错误!未定义书签。 3.2 注射模具分型面的选择........................... 错误!未定义书签。 3.3 注射模具浇注系统的设计......................... 错误!未定义书签。 3.4 注射模具成型零件和模体的设计................... 错误!未定义书签。 3.5 标准模架的选择................................. 错误!未定义书签。 3.6 导向与定位机构设计............................. 错误!未定义书签。 3.7 脱模推出机构的设计............................. 错误!未定义书签。 3.8 温度调节系统的设计............................. 错误!未定义书签。 4 模具装配....................... 错误!未定义书签。 4.1 模具的装配..................................... 错误!未定义书签。 4.2 模具的安装及加工要点........................... 错误!未定义书签。 结束语 .......................... 错误!未定义书签。致谢............................ 错误!未定义书签。参考文献......................... 错误!未定义书签。
鼠标盖注塑成型过程的Moldflow分析 严志云 北京化工大学机电工程学院，北京（100029） Email:yzy2006test@https://www.doczj.com/doc/349021455.html, 一、建立模型 鼠标是电脑的一个重要外部设备，如图1，其外壳大都是由塑料注塑成型，本文中将对常用的鼠标其上盖的注塑成型进行Moldflow分析，模拟其注塑成型过程，为注塑工艺参数优化提供指导。 图1 鼠标和注塑机 通过三维软件PRO/E对鼠标上盖进行建模，如图2。然后将模型导入分析软件Moldflow中进行网格划分，如图3。 图2 鼠标上盖三维建模图3 鼠标盖的网格划分鼠标盖的材料选用Moldflow软件材料库中的ABS，牌号为Lustran ABS Elite HH 1891:Bayer USA，然后选用注塑机为Moldflow中默认的注塑机，工艺参数也为Moldflow中的默认值，然后对鼠标盖进行最佳浇口位置的分析，结果如图4，蓝色区域为最佳浇口位置。
图4 最佳浇口位置 确定浇口位置以后开始建立流道系统。为了提高生产率，鼠标盖的注塑成型方式设计为一模两腔。为了不影响其外观，浇口形式选用潜伏式浇口，潜伏式浇口形式示意图如图5，本例中选用普通潜伏式浇口。确定浇口形式以后，进行浇注系统的设计，如图6，具体尺寸为：主流道长度为50mm,形状为锥形，小口直径为4mm,大口直径为5mm；分流道直径为5mm，浇口中心线起点处直径为1.1mm，浇口中心线终点处直径为3mm。冷却系统按照Moldflow软件中的默认 值进行设计，冷却管道直径为10mm，结构如图7。 图5 潜伏式浇口 图6 鼠标盖浇注系统
图7 冷却系统 二、成型工艺窗口分析 上述工作完成以后首先进行制品的成型工艺窗口分析（Molding Window），得到的结果给出了推荐的模具温度、熔体温度和注塑时间，如图8。 图8 成型工艺窗口分析的推荐值 成型工艺窗口分析得到工艺参数的推荐值为：模具温度71℃，熔体温度271℃，注塑时间0.5423s。另外还可以得到模具温度、熔体温度和注塑时间三个参数的范围，如图9。 图9 模具温度、熔体温度和注塑时间三个参数的范围
鼠标外壳的结构设计姓名：刘孟铖 班级：材料1301 座号： 02 指导老师：苏春锦 2016/5/18
一丶鼠标外壳 已有三十多年历史的鼠标，鼠标的外形由从英格尔巴特手中的“有两个滚轮、一个按钮的小木头盒子”开始，发展到了今天有着时尚外形、可以没有“尾巴”的无线鼠标，以及衍生到笔记本电脑的触摸式、推杆式鼠标，鼠标家族可谓“人丁兴旺”鼠标的外形也有原始的外形变得各种各样，如今各大厂商都已将目光投向了性能、时尚之外的舒适度上，其中的一个重要进步是把“人体工程学”引入了鼠标的设计，比如在设计鼠标时尽量使其与手掌、手指多接触，以便使用起来更舒服。一款优秀的鼠标首先是一款外观靓丽使用舒适且适合使用者手型大小的鼠标，而不同的使用者则应该根据自己的实际情况选择适合自己的鼠标。一般来说，一款优秀的鼠标表面做工应该细腻而流畅，外壳光滑却不至于滑手，更不该有任何明显的毛刺和突兀，而接缝也应该细腻而精细。 许多频繁使用鼠标的人会发现自己的腕骨突出，手指和手腕会经常出现酸疼的感觉，这就说明其鼠标的设计并没有体现以人为本的设计思想。而目前市场上一些优秀的鼠标则充分体现了人体工学的设计思想，在实际手握时应感觉轻松而舒适且与手掌面贴合，按键轻松而有弹性，而目前市场上流行的3D滚轮设计，则很大程度上方便了喜欢观看电子书和网页的用户，使他们不必再在翻页和拖动页面时移动鼠标了。 二丶鼠标外壳拆解图
鼠标外壳分为上壳，按键，和底板都可采用注射成型工艺。 三丶注射成型原理及工艺（书本P 53） 注射成型又称注射模塑，是热塑性塑料制品的一种主要成型方法，除个别热塑性塑料外，几乎所有的热塑性塑料都可用此方法成型，注射成型模具占据整个塑料膜的90%左右。近年来，注射成型已成功地用来成型某些热固定塑料制品。注射成型可成型各种各样形状的塑料制品，它的特点是成型周期短，能一次成型外型复杂丶尺寸精密丶带有嵌件的塑料制品，且生产效率高，易于实现自动化生产，所以广泛用于塑料制品的生产中。但是，注射成型的设备及模具制造费用较高，不适合单件及批量较小的塑料制品的生产。 四丶注塑材料 鼠标外壳的材料选择有多种。PT 、ABS等等。一般选择ABS。因为经济性的考虑。 ABS树脂为不透明、白色或淡黄色的粉状体或粒状体，比重～。ABS树脂极易染色，其制品表面可喷涂和电镀.全名是：丙烯氰—丁二烯—苯乙烯共聚物。 五丶注射成型工艺
鼠标模具的设计 目录 第一章 零件的工艺分析 (4) 1.1 材料的选择 (4) 1.2 产品工艺性与结构分析 (5) 第二章 模具结构设计 (6) 2.1 型腔数量以及排列方式 (6) 2.2 初选注射机。 (6) 2.3 分型面的设计 (7) 2.4 浇注系统与排溢系统的设计 (9) 2.5 成型零件的设计 (15) 1. 凹模的设计 (15) 2. 型心尺寸的计算 (21) 3. 模具型腔侧壁和底版厚度的计算 (26) 2.6 推出机构的设计 (29) 2.7 侧向分型与抽芯机构的设计 (32) 2.8 注射机参数的较核 (34)
前言 毕业设计是在修完所有课程之后，我们走向社会之前的一次 综合性设计。在此次设计中，主要用到所学的注射模设计，以及 机械设计等方面的知识。着重说明了一副注射模的一般流程，即 注射成型的分析、注射机的选择及相关参数校核、模具的结构设 计、注射模具设计的有关计算、模具总体尺寸的确定与结构草图 的绘制、模具结构总装图和零件工作图的绘制、全面审核投产制 造等。其中模具结构的设计既是重点又是难点，主要包括成型位 置的及分型面的选择，模具型腔数的确定及型腔的排列和流道布 局和浇口位置的选择，模具工作零件的结构设计，侧面分型及抽 芯机构的设计，推出机构的设计，拉料杆的形式选择，排气方式 设计等。通过本次毕业设计，使我更加了解模具设计的含义，以 及懂得如何查阅相关资料和怎样解决在实际工作中遇到的实际问 题，这为我们以后从事模具职业打下了良好的基础。 本次毕业设计也得到了广大老师和同学的帮助，在此一一表 示感谢！由于实践经验的缺乏，且水平有限，时间仓促。设计过 程中难免有错误和欠妥之处，恳请各位老师和同学批评指正。 《塑料模成型工艺与模具设计》、 在编写说明书过程中， 我参考了 《实用注塑模设计手册》和《模具制造工艺》等有关教材。引用了 有关手册的公式及图表。但由于本人水平的有限，本说明书存在一 些缺点和错误，希望老师多加指正，以达到本次设计的目的。
X学院 课程设计 课程名称：注塑模课程设计 题目名称：罩壳注塑模设计 专业班级：学号：学生姓名：指导导师： 目录 设计题目????????????????????????????2一: 塑件的工艺性分析???????????????????????3 1、塑件的原材料分析???????????????????????3 2、塑件的结构工艺性分析?????????????????????4 3、塑件的尺寸精度分析??????????????????????4 4、塑件表面质量分析??????????????????????4 二: 成型设备选择与校核?????????????????????4
1、注塑机的初选?????????????????????????4 2、注塑机的校核与终选??????????????????????5 3、塑件模塑成型工艺参数的确定??????????????????6三: 注射模的结构设计??????????????????????6 1、分型面的选择?????????????????????????7 2、型腔数目的确定及型腔的排列?????????????????8 3、注系统的设计?????????????????????????8 4、型芯、型腔结构的确定?????????????????????9 四: 成型零件尺寸计算??????????????????????10 五: 冷却系统的设计 ???????????????????????10 1、冷却直径和位置 ???????????????????????10 2、冷却介质 ??????????????????????????1 1 六、模架的尺寸 ????????????????????????1 1 七．排气系统的设计 ???????????????????????1 2 八：导向与定位结构的设计 ????????????????????1 2 九：推件方式的选择 ???????????????????????1 2 十：模具的工作原理及特点 ????????????????????13 1、工作原理??????????????????????????14 2、结构特点??????????????????????????14设计小结????????????????????????????15 参考文献 ????????????????????????????15
今天闲着没事来论坛看看，听说这个论坛比较不错。看完几个帖子后，我实在是坐不住了，我闲暇的时候也曾经浏览过很多关于模具结构的论坛。但看来看去，总是那些东西。很少有人能把真正设计模具的要点指出来。 我是从事注塑模具结构设计的，曾经设计过家电，汽车，电子产品类的模具。设计水平不见得很高，只是干过的活比较多比较杂而已。今天刚好闲着没事，跟大家共同讨论下关于注塑模具结构设计的问题。 首先我们拿到了一个产品后，先不要急着分模，最重要的一件事就是先检查产品结构，包括拔模，厚度等模塑型问题。当然这些对于一个刚刚从事模具结构设计的人来说，可能是比较困难的。因为他们可能不知道如何才是比较适合模具设计用的产品，这些没关系，只是自己日常积累的一个过程。当你分析完产品的拔模，壁厚，以及在出模方向有倒扣的地方后，你基本上已经知道了模具分型面的走向，以及浇口的位置，当然这些最终还是要跟客户确认的。 有人说，是不是我分析好了产品结构后，就可以开始设计模具了呢，答案当然是NO。要想在设计时少走弯路，一些关于影响模具结构的项目是一定要确认好的。具体内容如下：1，客户用来生产的注塑机的吨位及型号类型，这个确认不好，你就没法确认你模具的浇口套的入口直径以及定位圈的直径，顶出孔的大小跟位置，还有注塑机能伸进模具内的深度，甚至模架的大小，闭合高度等等。你辛辛苦苦的设计好了一套用油缸抽芯的模具结构，你也颇有成就感，可模具到了客户那里没法生产，因为客户那里只有电动注塑机，而且没另外加中子，估计那时你会有种欲哭无泪的感觉。2，客户注塑机的码模方式，一般常用的是压板码模，螺丝码模，液压码模，磁力码模等等。这个确认好了，你才知道你设计模具时，到底需不需要设计码模螺丝过孔或者码模槽。3，刚才我们分析后的产品的问题点，以及产品夹线，产品材料及收缩率。不要想当然的认为PP的塑料收缩率就一定是1.5%，这个一定要跟客户确认好，要知道他们最终用于生产的材料是什么牌号的，有没有添加什么改性材料等等。 有条件时，最好能熟知产品的装配关系以及产品的用途等等，这些信息对于将来的模具结构设计是非常有帮助的。因为了解了这些，你就知道哪些是外观面，哪些是非外观，哪些地方的拔模角度是可以随便加大的，哪些地方是不能改的。甚至包括一些产品的结构，如果你了解了产品的实际装配关系以及用途，你就知道哪些倒扣结构是可以取消或改成另外一种简单形式的。一定要牢记，做模具的过程就是把复杂问题简单化的过程。常看到一些人以做了一套多么多么复杂的结构而感到骄傲自豪，我觉得那是非常得无知。因为很多产品工程师可能会由于自身的经验问题，设计了一些不太合理的结构，如果作为下游工序，不能帮他们指正的话，他们可能永远都觉得那样设计是没问题的。那我们产品工程师的进步就会非常的缓慢。 4，模具水路外接参数，油路外接参数，电路外接参数，气路外接参数。只有在设计之前了解了客户这些要求之后，你才能有预见性的设计水路油路气路，别到时辛辛苦苦设计好了模具，后来发现客户需要在模具内部串联油路，那时你再改动，估计会累个半死，因为你水路，顶杆，螺钉什么的都好不容易排好了位。像这四路的设计顺序一般是先保证油路，因为油路要分布平衡，特指需要油缸顶出的模具结构，如果油路不平衡的话，油缸顶出的动作就会有先后，容易顶出不平衡。当然也可以采用齿轮分油器,但那样就更复杂了.其次是水路，因为水路要保证冷却效果，分布不均会影响产品质量及模具寿命。最后才是气路跟电路。在模具上的放置顺序是，最靠近TOP方向的是电路，然后是水路，
基于PRO/E的手机外壳注塑模设计 摘要： 基于pro/e的音箱面板注塑模设计是对传统设计的创新，利用pro软件完成注塑模的各个环节的设计，先进行塑件的设计，然后pro/e根据塑件的形状可以生成型心和型腔，最后在标准模架系统下生成型心、型腔和标准模架的装配图，完成整个模具的设计。pro/e是美国ptc公司开发的三维设计软件，自问世以来，对机械、电子、汽车、家电以及航空航天等各行各业产生了深远的影响。 Pro/e功能强大，囊括了零件设计、产品组立、模具开发、NC加工、板金件设计、铸造件设计，造型设计、自动测量、机构仿真设计、应力分析、数据库管理等多种功能。它的出现改变了传统的CAD/CAM作业方式，参数花设计及全关联性数据库使产品的设计变得更加容易，大大缩短了用户开发产品的时间。但是，这一切都是建立在对传统的注塑模设计方法的熟练掌握的基础上。只有熟悉注塑材料知识和通晓常规设计的人，才能更好地应用和掌握Pro/e技术，才能在注塑模设计和制品生产中创造辉煌业绩。 关键词：PRO/E 手机外壳注塑模 1 引言 1.1 关于PRO/E设计软件 PRO/ENGINEER是有美国PTC公司推出的液体套三维的CAD/CAM参数化软件系统，其被容涵盖了产品概念设计，工业造型设计，三维模型设计，分析计算，动态模拟与仿真，工程图的输出，生产加工产品的全过程，其中还包括了大两的电缆和管道布线，模具设计与分析等使用模块。应用领域涉及到了航空航天，汽车，机械，数控（CNC）加工，电子等诸多行业。 PRO/E软件是采用参数化设计的、基于特征的实体模型化系统。工程设计人员采用具有智能特性的基于特征的功能去生成模型；另外，PRO/E是建立在统一基础上的单一数据库。所谓单一数据库就是工程中的资料全部来自一个库，使得每一个独立用户不管是哪一个部门都为一件产品造型而工作。这使得设计更优化，成品质量更高，价格也更便宜。PRO/E功能包括参数化功能定义、实体零件及组装造型、三维上色实
河南理工大学万方科技学院 本科毕业设计（论文）开题报告 题目名称U盘外壳注塑模具设计 学生姓名专业班级学号 一、选题的目的和意义： 塑料制品已在工业，农业，国防和日常生活中的方面得到广泛应用。特别是在电子业中则为突出。电子产品的外客大部分是塑料制品，产品性能的提高要求高素质的塑料模具和塑料性能。成型工艺和制品的设计。 在科学技术飞快发展的当今社会，现在人们的环保意识很强，而本次设计的水龙头是人们必须的日常生活用品，所以塑件的选材就非常重要，必须无毒，因而选用了PP 材料。在罗马尼亚则更为直接：“模具就是黄金”。可见模具工业在国民经济中重要地位。我国对模具工业的发展也十分重视，早在1989年3月颁布的《关于当前国家产业政策要点的决定》中，就把模具技术的发展作为机械行业的首要任务。人们对产品要求其独具个性，特别是一些生活用品，不仅要求它要实用，还要求它外观漂亮，美丽的外观以及产品的环保性吸引着每个人的眼球。 本次模具设计采用传统设计加软件设计相结合。本设计开始采用传统设计方法对相关参数进行计算，初步选择注射机、模架。依照塑件的实际情况，选出合适的浇口位置和分型面，设计出推出方式。同时，在设计过程中，通过查阅大量资料、手册、标准、期刊等，结合教材上的知识也对注塑模具的组成结构（成型零部件、浇注系统、导向部分、推出机构、排气系统、模温调节系统）有了系统的认识，拓宽了视野，丰富了知识，为将来独立完成模具设计积累了一定的经验。 目前，优盘的样式越来越多，外观也越来越精美，因而模具的要求也越来越高，设备也更先进，制造工艺也比以前要更有难度。在这样的市场中要有立足之地，对我们设计人员是一个相当大的考验，设计人员必须多掌握几种软件。设计出来的东西要有创新才行。这样才不会被淘汰。 通过对本课题的设计，能过提高学生的理论分析与计算能力，同时提高学生的分析问题和解决问题的能力。

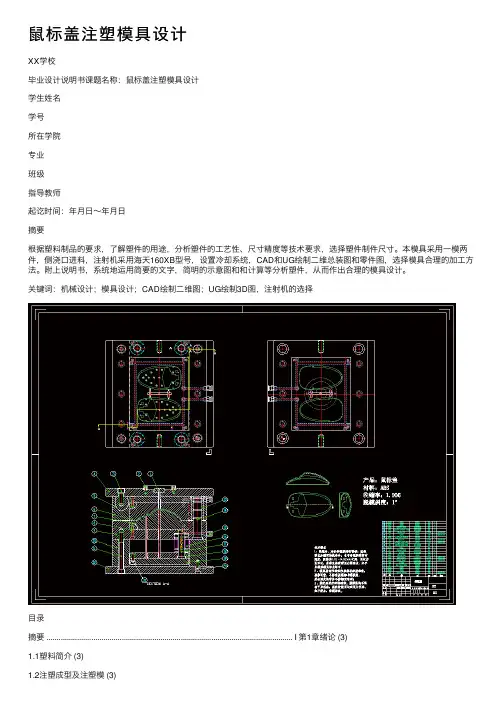

XX学校 毕业设计说明书课题名称：鼠标盖注塑模具设计 学生姓名 学号 所在学院 专业 班级 指导教师 起讫时间：年月日～年月日
