第一篇、教你学会看电路图轻松修手机 一、一套完整的主板电路图，是由主板原理图和主板元件位置图组成的。 1.主板原理图，如图： 2.主板元件位置图，如图：
主板元件位置图的作用：是方便用户找到相应元件所在主板的正确位置。而主板原理图是让用户对主板的电路原理有所了解，知道各个芯片的功能，及其线路的连接。 二、相关名词解释 电路图中会涉及到许多英文标识，这些标识主要起到了辅助解图的作用，如果不了解它们，根本不知道他们的作用，也就根本不可能看得懂原理图。所以在这里我们会将主要的英文标识进行解释。希望大家能够背熟记熟，同时希望大家多看电路图，对不懂的英文及时查找记熟。 如图：
以上英文标识在电路图上会灵活出现，比如“扬声器”是“SPEAKER” ，它的缩写就是“SPK”，“正极”是“positive” ，缩写是“P” ，那么如果在图中标记SPKP，那么就证明它是扬声器正极。所以当有英文不明白的时候，可以将它们拆开后再进行理解，请大家灵活运用。
第二节主板元件位置图 一、元件编号 每一个元件在主板元件位置图中，都有一个唯一的编号。这个编号由英文字母和数字共同组成。编号规则可以分成以下几类： 芯片类：以U 为开头，如CPU U101 接口类：以J 为开头，如键盘接口J1202 三极管类：以Q 为开头，如三极管Q1206 二级管类：以D 为开头，如二极管D1102 晶振类：以X 为开头，如26M 晶体X901 电阻类：以R 或VR（压敏电阻）为开头，如电阻R32 VR211 电容类：以C 为开头，如电容C101 电感类：以L 为开头，如电感L1104 侧键类：以S 为开头，如侧键S1201 电池类：以 B 为开头，如备用电池B201 屏蔽罩：以SH 为开头，如屏蔽罩SH1 振动器：以M 为开头，如振子M201 还有一部分标号是主板上的测试点，以TP 为开头。 二、查找元件功能 用户可以根据相应的元件编号去查找主板原理图，从而了解此元件的作用。随便拿块主板作为示例。 如果想了解某一个元件的主要功能（图中红圈内元件） 如图：
电脑主板供电电路图分 析 集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]
1、结合m s i-7144主板电路图分析主板四大供电的产生 一、四大供电的产生 1、CPU供电： 电源管理芯片： 场馆为6个N沟道的Mos管，型号为06N03LA，此管极性与一般N沟道Mos管不同，从左向右分别是SDG，两相供电，每相供电，一个上管，两个下管。 CPU供电核心电压在上管的S极或者电感上测量。 2、内存供电： DDR400内存供电的测量点： (1)、VCCDDR(7脚位)：VDD25SUS MS-6控制两个场管Q17，Q18产生VDD25SUS电压，如图： VDD25SUS测量点在Q18的S极。 （2）、总线终结电压的产生 （3）参考电压的产生 VDD25SUS经电阻分压得到的。 3、总线供电：通过场管Q15产生VDD_12_A. 4、桥供电：VCC2_5通过LT1087S降压产生，LT1087S1脚输入，2脚输出，3脚调整，与常见的1117稳压管功能相同。 5、其他供电 （1）AGP供电：A1脚12V供电，A64脚：VDDQ 2、结合跑线分析intel865pcd主板电路 因找不到intel865pcd电路图，只能参考865pe电路图，结合跑线路完成分析主板的电路。 一、Cpu主供电（Vcore） cpu主供电为2相供电，一个电源管理芯片控制连个驱动芯片，共8个场管，每相4个场管，上管、下管各两个,cpu主供电在测量点在电感或者场管上管的S极测量。 二、内存供电 1、内存第7脚，场管Q6H1S脚测量2.5v电压 参考电路图： 在这个电路图中，Q42D极输出2.5V内存主供电，一个场管的分压基本上在 0.4-0.5V，两个场管分压0.8V，3.3-0.8=2.5V
主板开机触发电路维修实例 6.5.2 主板开机触发电路维修实例 1. 故障现象：硕泰克SL-85DR2主板不加电 维修过程：按照开机电路的检修流程检修发现I/O（67脚）PS OUT（#），输出信号为0.8V，此电压为由南桥提供受I/O 控制，正常情况下点开机时此点由3.3V到0V的跳变，根据笔者多年的维修经验,这种情况大多数是因为南桥待机电压3.3V供电不正常或南桥内部短路造成待机电压过低,加电后用手触摸南桥并没有温度，一般情况下如果是南桥短路在没有开机之前南桥表面会有一定温度，南桥没有发烫应首先从南桥待机电压3.3V 的产生电路开始入手，大多数主板南桥的3.3V待机电压都是由稳压器产生，如1084、1117等，经查找南桥边并无稳压器这类的管子，于是用万用表二极管档查找3.3V供电源头发现其与一八脚芯片相连，仔细观察其型号为A22BA（Q29）如6-3所示，此芯片是一个八脚的场效应管，内部集成两个场效应管，南桥的3.3V待机电压是由此管提供，测量A22BA（Q2）的S极为0.8V，DG为5V，G极为5V，S极输出0.8V是不正常的，这种情况也有可能是Q29输出端短路，测S极的对地数值正常，于是更换Q29加电后再测I/O芯片67脚，PS OUT信号为3.3V点开机时有跳变（3.3-0V）加上显示之后开机正常故障排除。 补充：硕泰克此款主板不加显卡不开机，在AGP接口边有一跳线JP2，跳1-2必须加显卡才能开机，跳2-3，不加显卡也可开机，此跳线没有跳线说明，希望大家在修到此款主板应引起注意，以免造成不必要的麻烦。 如图6-3 SL -85DR2主板开机触发电路 2．故障现象：P6VXM2T（威盛芯片组）主板不加电 检修过程：经检查发现PWR-SW待机电压为1.2V，正常情况下应为3.3V以上，此电压变低大多数为南桥损坏或与其相连的门电路短路，首先用万用表档测PWR开关正极的对地数值为120Ω，正常应为600以上，说明此电路有明显短路的地方，经查找电路PWR正极通过R217 （680）的限流电阻连接R213（472）的上位电阻，在经过C99电容滤波最后进入南桥，首先排除C99短路，拆下C99 再测量PWR正极的对地数值还是120，这种情况可能是南桥短路，为了证实是不是南桥内部短路造成PWR开机电压过低，拆下R217，在测R217两端的对地数值，发现进南桥一边的对地数值为600多，说明故障不在南桥，在仔细查找线路发现PWR正极还与一门电路（U11）相连,此门电路的型号为74HCT74如图6-4所示，更换此门电路芯片，故障排除。由于U11短路造成PWR电压过低,PWR,不能触发。 图6-4 P6VXM2T开机触发电路 3. 故障现象：KTT主板不加电
主板电路详解 主板可是一台电脑的基石，但是在茫茫主板海洋当中要选择一款好的主板实属难事！一款主板如果要想能够稳定的工作，那么主板的供电部分的用料和做工就显得极为的重要。相信大家对于许多专业媒体上经常看到在介绍主板的时候都在介绍主板的是几相电路设计的，那么主板的几相电路到底是怎样区分的呢？其实这个问题也是非常容易回答的！用一些基本的电路知识就可以解释的清楚。 其实主板的CPU供电电路最主要是为CPU提供电能，保证CPU在高频、大电流工作状态下稳定的运行，同时它也是主板上信号强度最大的地方，处理得不好会产生串扰(cross talk)效应，而影响到其它较弱信号的数字电路部分，因此供电部分的电路设计制造要求通常都比较高。简单来说，供电部分的最终目的就是在CPU电源输入端达到CPU 对电压和电流的要求，就可以正常工作了。但是这样的设计是一个复杂的工程，需要考虑到元件特性、PCB板特性、铜箔厚度、CPU插座的触点材料、散热、稳定性、干扰等等多方面的问题，它基本上可以体现一个主板厂商的综合研发实力和技术经验。 图1是主板上CPU核心供电电路的简单示意图，其实就是一个简单的开关电源，主板上的供电电路原理核心即是如此。+12V是来自ATX电源的输入，通过一个由电感线圈和电容组成的滤波电路，然后进入两个晶体管（开关管）组成的电路，此电路受到PMW control（可以控制开关管导通的顺序和频率，从而可以在输出端达到电压要求）部分的控制可以输出所要求的电压和电流，图中箭头处的波形图可以看出输出随着时间变化的情况。再经过L2和C2组成的滤波电路后，基本上可以得到平滑稳定的电压曲线（Vcore，现在的P4处理器Vcore=1.525V），这个稳定的电压就可以供CPU“享用”啦，这就是大家常说的“多相”供电中的“一相”。看起来是不是很简单呢！只要是略微有一点物理电路知识的人都能看出它的工作原理。 单相供电一般可以提供最大25A的电流，而现今常用的CPU早已超过了这个
主板加电故障维修实例
主板加电故障维修实例 1.MS-6566主板不通电故障 微星MS-6566E主板,故障为不通电.此主板南桥为82801EDB,I/O芯片为83627HF-AW主板,已被别人修过（换过32.768kHz晶振）.首先排除短路跳线问题,晶振两脚有起振电压0.26V左右,基本正常.测I/O芯片83627第67脚无高电平,应该是南桥缺少一组待机电压导致的.跑线路发现在AGP槽附近发现一"351"小场效应管损坏,此场效应管负责把5VSB转为3.3VSB待机电压,用"702"场效应管更换后,测试83627第67脚为3.3V高电平,正常.点PWR开关主板通电,主板修复. 分析:此故障就是南桥缺少一组待机电压导致无法开机,微星MS-6566系列型号主板大部分是该场效应管损坏导致的无法开机,此管位于AGP槽旁边. 2.杂牌845GL.主板南桥短路故障 一杂牌845GL主板,南桥为82801DB,故障现象为插上ATX电源插头后,主板自动通电,点PWR开关无法关机.南桥旁边有两个1117稳压器,其中一个非常烫手,经检查短路的1117第三脚接+5VSB(紫线),第二脚输出应给南桥提供3.3V的待机电压,导致1117发烫一般为其供电的后级电路导致的.本着先简后繁的原则,先更换1117稳压器,故障依旧,后更换南桥,故障排除. 分析:使用82801DB和82801EB的南桥短路后经常有此类现象出现,大部分为南桥短路导致的.这两种南桥在实际维修中经常碰到损坏的情况. @3.微星845E主板不通电,强行开机能显示 微星845E的主板,点机电源开关没反映,强行开机代码可以走完,接显示器可以显示.查PWR开关一脚有5V电压,通过331电阻进I/O,绿线直接进I/O,I/O是83627HF-AW,此I/O为高电平触发,点PWR开关时有高电平触发,强行加电后可以点亮,说明工作基本正常,应为I/O内部集成的触发电路损坏.更换I/O芯片后,故障排除. 4.848主板南桥无待机电压导致的不通电故障 一块848主板不开机,此主板的南桥为82801EB,I/O芯片为Winbond的83637,此主板为I/O开机,跑开机线路,绿线到I/O PWR开关到I/O线路正常.检查南桥的3.3V 1.5V待机电压,发现南桥无1.5V待机电压.跑1.5V产生电路,发现此电压是由一个标示为"H4R5Y"的小管产生,此管损坏导致无待机电压.初步判断这是一个N沟道场效应管,用"702"代换后,开机正常. 5.华擎M266A不通电故障 检查CMOS跳线正常,晶振起振电压正常,检查开机线路,发现在ATX电源插座旁边的一个小三极管,集电极与绿线相连,控制极接电阻进南桥,此三极管在点击PWR开关后,基极有南桥发出的高电平,由此判断此三极管损坏.用"1AM"代换后,故障排除. 分析:此主板的南桥为VT8233,触发方式为低电平触发,触发后南桥持续发出高电平,经1.2电阻控制三极管导通,将ATX电源的绿线电压拉低,完成通电.使用VIA芯片组的主板开机电路大多为此类设计. 6.杂牌810主板不通电故障 检查CMOS跳线正常,检查开机电路未发现异常,后用手去刍秣32.768kHz的实时晶振,发现有时可以通电,怀疑晶振起振不正常,用示波器测量发现此晶振一脚有电压,但是无波形.由此判断32.768kHz晶振损坏,更换后,故障排除. 分析:在实际维修中,经常碰到32.768kHz晶振损坏后导致出没可以开机的情况.如果在更换32.768kHz 的晶振及与其两脚相连的稳频电容后,故障仍无法排除,则为南桥坏. 7.杂牌694主板无法关机故障 一杂牌694开机能显示,使用正常,点PWR关法关机.跑线路,开机线路进了I/O(83977EF),此主板是通过此I/O开机的,触发发上为低电平触发,怀疑I/O损坏.试换后,故障排除. 8.815主板不通电故障 一块杂牌815主板不通电,后发现触摸晶振就可开机,测32.768kHz实时晶振一脚电压为0.04V,明显偏低.换晶振和稳频电容,再测电压正常,故障被排除.
主板供电电路图解说明 主板的CPU供电电路最主要是为CPU提供电能，保证CPU在高频、大电流工作状态下稳定地运行，同时也是主板上信号强度最大的地方，处理得不好会产生串扰 cross talk 效应，而影响到较弱信号的数字电路部分，因此供电部分的电路设计制造要求通常都比较高。简单地说，供电部分的最终目的就是在CPU 电源输入端达到CPU对电压和电流的要求，满足正常工作的需要。但是这样的设计是一个复杂的工程，需要考虑到元件特性、PCB板特性、铜箔厚度、CPU插座的触点材料、散热、稳定性、干扰等等多方面的问题，它基本上可以体现一个主板厂商的综合研发实力和经验。 主板上的供电电路原理 图1 图1是主板上CPU核心供电电路的简单示意图，其实就是一个简单的开关电源，主板上的供电电路原理核心即是如此。+12V是来自A TX电源的输入，通过一个由电感线圈和电容组成的滤波电路，然后进入两个晶体管（开关管）组成的电路，此电路受到PMW Control（可以控制开关管导通的顺序和频率，从而可以在输出端达到电压要求）部分的控制输出所要求的电压和电流，图中箭头处的波形图可以看出输出随着时间变化的情况。再经过L2和C2组成的滤波电路后，基本上可以得到平滑稳定的电压曲线（Vcore，现在的P4处理器Vcore=1.525V），这个稳定的电压就可以供CPU“享用”啦，这就是大家常说的“多相”供电中的“一相”。 单相供电一般可以提供最大25A的电流，而现今常用的处理器早已超过了这个数字，P4处理器功率可以达到70~80W，工作电流甚至达到50A，单相供电无法提供足够可靠的动力，所以现在主板的供电电路设计都采用了两相甚至多相的设计。图2就是一个两相供电的示意图，很容易看懂，其实就是两个单相电路的并联，因此它可以提供双倍的电流，理论上可以绰绰有余地满足目前处理器的需要了。 图2
现在的大多数主板的供电都使用PWM（Pulse Width Modul ati on 脉冲带宽调制）方法进行，主要是由MOSFET管、PWM芯片、扼流线圈和滤波电容等部分完成。 图1.浩鑫MN31主机板的电源部分，PWM芯片位于左边输入线圈的左部（见下图） 图2.电源管理芯片RT9241，可以精确的平衡各相电流，以维持功率组件的热均衡 PWM方法是通过开关和反馈控制环及滤波电路将输入电压调制为所设定之电压输出的，开关一般用MOSFET管，而滤波电路一般用LC电路，控制电路用的是PWM IC。
那么电源控制IC是如何控制CPU工作电压的？在主板启动时，主板BIOS将CPU所提供的VID0－VID3信号送到PWM芯片的D0－D3端，如果主板BIOS具有可设定CPU 电压的功能，主板会按时设定的电压与VID的对应关系产生新的VID信号并送到PWM芯片，PWM根据VID的设定并通过DAC电压将其转换为基准电压，再经过场效应管轮流导通和关闭，将能量通过电感线圈送到CPU，最后再经过调节电路使用输出电压与设定电压值相当。 目前绝大多数主板将5V或12V电压降到1.05～1.825V或1.30/1.80～3.5V都使用PWM方法，PWM方法是通过开关和反馈控制环及滤波电路将输入电压调制为所设定之电压输出的，开关一般用MOSFET管，而滤波电路一般用LC电路，控制电路都用PWM IC，下面对组成元件作一说明： 1.MOSFET管(Metallic Oxide Semiconductor Field Effect Tran sis tor 金属-氧化物-半导体场效应晶体管，简称为MOSFET管) 目前应用的较多的是以二氧化硅为绝缘层的栅型场效应管。MOSFET有增强型和耗尽型两种，每一种又有N沟道和P沟道之分。以N沟道增强型MOSFET为例，它是以P行硅为衬底，在衬底一侧（称为衬底表面）上用杂质扩散的方法形成两个高掺杂的N+区，分别作为源极（S）和漏极（D）。再在硅衬底表面生成一层很薄（几十纳米）的二氧化硅（SiO2）绝缘层，SiO2的上面则是一层金属铝，由此因出栅极（G）。显然，栅极与其他两个电极是相互绝缘的，故称为绝缘栅极。另外，在衬底的另一侧也引出一个电极，称为衬底电极（B），衬底电极一般与源极相连。这种绝缘栅FET具有从上到下的金属（铝）－氧化物（二氧化硅）－半导体（衬底）（Metal－Oxide－Semiconductor）三层结构，所以称之为MOSFET。从MOSFET的结构可以得知：那个黑色的小方块仅仅是个跟电阻，电容，电感等同级的电子元件，绝对不是集成块 绝对不是集成块！ 绝对不是集成块 图3.N沟道MOSFET结构示意图
计算机主板故障维修 内容简介： 《计算机主板故障维修全程指导(彩色版)》以“彩色图解”的方式，将计算机主板的结构、原理、故障分析等一系列知识点和技能点都融合在实际检修操作过程中。首先将计算机主板的结构特点、故障特性、故障维修等一系列检修过程中的问题，结合实际检修经验，给出检修思路：然后再将计算机主板划分成单元结构，并依据实际维修案例，通过对品牌主板的拆解、检测等一系列操作演示，最终使读者能够建立起规范的计算机主板维修思路，并能够针对不同的故障，独立完成对故障主板的诊断和修理。为使读者能够最直接、最迅速地掌握计算机主板维修的技术特点以及维修过程中需要掌握的具体思路和方法，《计算机主板故障维修全程指导(彩色版)》特采用“彩色图解”和“光盘演示”的表现形式，以增强故障检修的真实性，并提高读者的学习效果。一本书适合从事计算机维修工作的技术人员阅读，也适合职业技术院校关专业的师生阅读，还可作为职业技能培训教材使用。 目录: 第1章计算机主板整机结构及故障判别 1.1 了解主板的整机结构 1.1.1 主板的结构组成 1.1.2 主板型号及品牌的识别方法 1.2 掌握主板的工作特点和信号流程 1.2.1 主板的工作特点 1.2.2 主板的信号流程 1.2.3 典型计算机主板的电路结构和信号流程 1.3 搞清主板的故障判别方法 1.4 搭建主板维修平台 第2章北桥芯片故障维修 2.1 找到北桥芯片 2.2 搞清北桥芯片的结构和功能 2.3 北桥芯片故障检修过程 第3章南桥芯片故障维修 3.1 找到南桥芯片 3.2 搞清南桥芯片的工作原理 3.3 看懂南桥芯片故障检修过程 第4章电源管理芯片故障维修 4.1 找到电源管理芯片 4.2 搞清电路原理 4.2.1 CPU芯片供电电路中的电源管理芯片 4.2.2 其他芯片供电电路的电源管理芯片 4.3 看懂电源管理芯片故障检修过程 第5章 I/O芯片故障维修 5.1 找到I/0芯片 5.2 搞清I/0芯片的功能及安装位置 5.3 看懂I/0芯片故障检修过程¨ 5.3.1 INTELD915GAV主板中I/O芯片故障检修过程 5.3.2 华硕P5L-TML/s主板中I/0芯片故障检修过程 第6章声卡芯片故障维修
芯片级主板故障诊断与维修技巧 051609232 张宏伟 主板架构就主板的板型以及布局等，有很多种。主板是电脑的关键部分，它连接了芯片组、各种I/O控制芯片、扩展槽、电源插座等部件。主板的发展史经历了：AT,Baby AT, ATX, Mciro ATX, LPX, NLX, Flex ATX 等多种结构规范。分析主板构架的重要依据是主板所采用的芯片组，芯片组是主板的灵魂，是cpu 与周边设备联系的桥梁，它决定了主板的速度，性能。早期芯片组由二至四枚芯片组成，现在基本上由两枚芯片组成（一体化芯片主板除外），分别由北桥（South Bridge）和南桥（North Bridge）组成。 主板电路主要有，主板的开机电路、CMOS电路、CPU供电电路、内存供电电路、芯片组供电电路、扩展槽供电电路、时钟电路、复位电路、各种接口电路，主板触发电路，经过南桥的触发电路和经过I/O芯片的触发电路。主板BIOS和CMOS电路。 开机电路主要由：ATX电源插座，南桥芯片I/O，门电路，开机键（PW-ON）开机芯片（只有华硕主板有），电阻、电容、三极管等器件。开机电路根据主板的设计不同，开机电路的控制方式也不同，有通过南桥直接控制的，有通过I/O 芯片控制的，也有通过门电路控制的。不管开机电路控制方式如何，开机电路的功能都是相同的，即通过开机键实现电脑的开机和关机。通过控制ATX电源给
主板输出工作电压，使主板开始工作。 主板复位电路：复位信号是主板工作必需的三大信号之一，主板复位电路的主要目的是产生复位信号使主板及其他部件复位，进入初始化状态。实际上对主板进行复位的过程就是对主板及其他部件进行初始化的过程。复位电路要在主板的供电、时钟正常后才开始工作。复位电路的主要元件有：ATX电源第8脚，复位开关，74门电路，南桥，电阻和电容等。 在复位电路中，南桥内部的系统复位控制模块是整个复位电路的核心，当南桥内部的系统复位控制模块被复位后，会产生硬件所需的复位信号，复位信号再交给门电路芯片处理，产生足够强的复位信号。再送给主板各硬件的复位信号引脚。因此整个复位电路实际上就是对复位信号进行放大、传递的电路。 主板供电电路是主板的重要单元电路，其作用是将ATX电源输出的电压进行转换处理，使其满足不同设备的需求。主板供电电路主要包括：CPU供电电路，内存供电电路，芯片组供电电路，AGP槽供电电路，PCI-E槽供电电路等。 主板供电电路这里所指的主板供电是指为CPU供电，最终目的是为CPU电源输入端提供CPU正常运行时所需的电压和电流，是通过ATX电源输出电压经DC→DC（直流→直流）降压转换后实现的。它的原理主要是：获得ATX电源输出的+5V或+12供电后，为CPU提供供电（此时未达到CPU核心供电要求），CPU电压自动识别引脚发出电压识别信号（VID－Voltage Identification Code）给电源控制器（PMW control），电源控制器通过控制两个场效应管（MOSFET）导通的顺序和频率，使其输出的电压与电流达到CPU核心供电要求，实现为CPU 供电的目的。 主板触发电路即开机电路，它的触发方式与电源供应器（简称电源）的结构密切相关。因此，有必要对电源的供电方式进行了解。电源可分为AT和ATX 两种结构，目前普遍采用的是ATX结构电源。ATX结构电源有20条引脚。 主板时钟电路主要由：时钟发生器芯片，14.318MHz晶振，电容、电阻和电感等。主板上多数部件的时钟信号由时钟发生器提供，它是通过晶振产生振荡，然后分频为各部件提供不同时钟频率。时钟发生器是主板时钟电路的核心，如同主板的心脏。
主板开机触发电路的原理：首先我先声明一句话，如果这句话你不记牢的话，你就干脆不要学这个电路了。这句话是该电路的基本的基本的基础。 这句话就是：经过主板开机键触发（PWR-SW）主板开机电路工作，开机电路将触发信号进行处理，最终将电源第14脚（绿线）拉成低电平，一旦14脚的高电平拉低，触发电源工作，使电源各引脚输出相应的电压，为各个设备供电（即电源开始工作的条件是电源接口的第14脚绿线由高电平变为低电平）。 ATX电源插座上有20根线，由紫线、红线、黄线、黑线、灰线、白线等构成。32.768KHz晶振为实时晶振，它是ATX电源开关的振荡晶体，也是CMOS的振荡晶体。1117为电压转换器，作用是将电源的SB5V电压变成＋3.3V电压。 该图中用虚线连接的I/O芯片，它的含义是：威盛主板一般用的是南桥来开机（开机电路集成在南桥），而英特尔一般用的是I/O芯片来开机（开机电路集成在I/O芯片里）。 在触发电路中凡是参加开机的元件均由电源9引脚（紫线）提供+5V供电，该5V电压因为电源一插上插座就会输出5V电压，因此称为待机电压，叫+5VSB (stand by)。电源线插到主板上的电源插座上时，该电压送到南桥或I/O，为南桥或I/O里面的开机电路提供工作条件，南桥或I/O里的开机电路开始工作。并送一个电压给晶振，晶振起振，起振电压为0.4V到1.6V。同时，+5VSB高电位经电阻R，在PW-ON非接地端形成+3.3V高电位。当PW-ON被触发（即闭合短接）瞬间，相当于将其接地。+3.3V高电位信号被拉低，变为低电位，南桥（或I/O）接收到低电位信号发出高电平，将图中三极管导通，相当于三极管作为开关作用时闭合导通。那么绿线的5V电压就接地，被拉成低电平，这恰是文中开始是耳提面命的一句话，也即由此触发电源工作，电源开始输出各路电压（红5V、橙3. 3V、黄12V），实现开机。 另外你要学会跑电路，初学者一般遵循从POW-SW到南桥或I/O，在反着从P S ON(绿线)到南桥或I/O查找线路。跑线路是维修的基本功之一（另一项就是焊接）。
今天收到同行送来的一块主板。主板型号为MS-7506 VER：
机，偶尔可以开机。
此时我心里大概有了一个思路，应该是开机电路的故障。 废话不多说，先拿来主板观察。这是一个红色板子，芯片组是NVDIA的。主板的I/O为Fintek ，是蚂蚁的I0.型号为F71882FG.心里大概有个谱了，微星的主板大多数都用这个厂家的IO。此主板应该是南桥+IO的开机方式。大概测了测ATX电源的几个主要供电脚3.3V，5V，12V，5VSB，PSON等。没有发现短路。试着跑了跑线路。线路太细，空间太小。干脆找来电路图。
通过上面的电路可以知道，5VSB井R248到达Q28的一个引脚，于是我在主板上找到Q28，然后测它周围的R248阻值正常，为460欧姆。将万用表调至蜂鸣挡，它和Q28的第六脚相通。然后从电路图可以得知，Q28经过R233到达3VDUAL。这就是3.3V待机电压的来历。这个3.3V待机应该到I/O的一个引脚，此引脚有3.3V待机电压。先不管这一路。这个3.3V应该还到主板的开关针PW+。
我又用万用表的二极管档，一支表笔点PW+，一支表笔在它周围找相连的电阻，找到两个相连的电阻。这两个电阻应该一头接3.3V，一头接I/O，看看对不对。找来电路图。 如图所示。证明我上面的分析正确。然后又测测R304和R303的阻值，经测量，阻值都正常。证明电阻没有问题。 我们先来测测ATX5VSB到3.3这一段的电压，看看线路是否跑的正确。 经测量R248有5V，R229有3.3V。这一段线路正确。然后测PWSW+的电压为3.3V，R303的两端有3.3V。由此证明这一段没有问题。 PWSW+到ATX5VSB这一条线路没有问题。
1.主板上的英文字母都代表什么 1.L----电感.电感线圈 2.C----电容. 3.BC---贴片电容 4.R----电阻 5.9231 芯片-----脉宽 6.74 门电路-----它在主板南桥旁边 7.PQ----场效应管 8.VT 、Q、V----三级管 9.VD 、D---二级管 10.RN----排阻 11. ZD----稳压二极管 12.W-----电位器 13.IC---稳压块 14.IC 、N、U----集成电路 15.X 、Y、G、Z----晶振 16.S-----开关 17.CM----频率发生器(一般在晶振14.31818 旁边) 2. 计算机开机原理 开机原理：插上ATX 电源后，有一个静态5V 电压送到南桥,为南桥里面的ATX 开机电路提 供工作条件（ATX 电源的开机电路是集成南桥里面的），南桥里面的ATX 开机电路将开始 工作，会送一个电压给晶体，晶体起振工作，产生振荡，发出波形。同时ATX 开机电路会 送出一个开机电压到主板的开机针帽的一个脚，针帽的另一个脚接地。当打开开机开关时， 开机针帽的两个脚接通，而使南桥送出开机电压对地短路，拉低南桥送出的开机电压，而使 南桥里的开机电路导通，拉低静态5V 电压，使其变为0 电位。使电源开始工作，从而达到 开机目的。（ATX 电源里还有一个稳压部分，它需要静态5V 变为0 电位才能工作）。 3. 主板时钟电路工作原理 时钟电路工作原理：3.5 电源经过二极管和电感进入分频器后，分频器开始工作，和晶体一 起产生振荡，在晶体的两脚均可以看到波形。晶体的两脚之间的阻值在450---700 欧之间。 在它的两脚各有1V 左右的电压，由分频器提供。晶体两脚常生的频率总和是14.318M 。 总频（OSC ）在分频器出来后送到PCI 槽的B16 脚和ISA 的B30 脚。这两脚叫OSC 测试脚。 也有的还送到南桥，目的是使南桥的频率更加稳定。在总频OSC 线上还电容。
第一篇、教你学会看电路图轻松修手机 既然是教程就不能保证100%是原创,难免会引用老师们的宝贵经验，请您别介意哦！ 只要您认真学习完这些教程，就可以正式步入“专业手机维修”行业成为一名优秀的维修员喽！目的很简单，就是让新会员们、新手们，您加入帅虎论坛是正确的。在这里你可以学习到一些实实在在的维修知识，向更高的一个层次迈进、稳步成长。。。 言归正传！有兴趣的朋友往下看，学习一下： 第一节了解电路图 一、一套完整的主板电路图，是由主板原理图和主板元件位置图组成的。 1.主板原理图，如图：

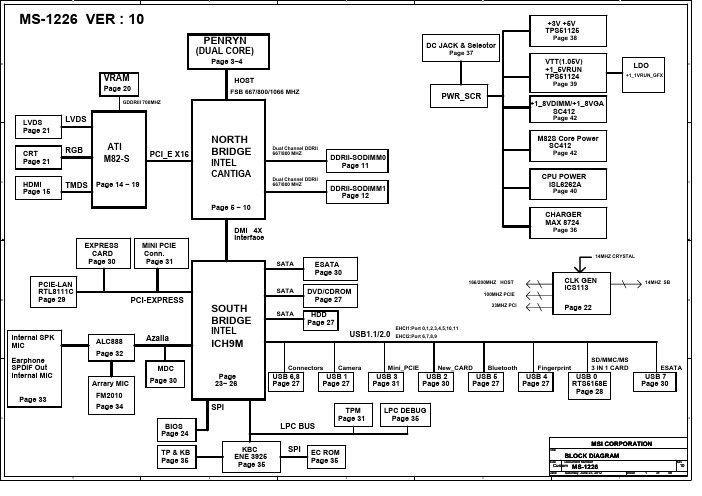

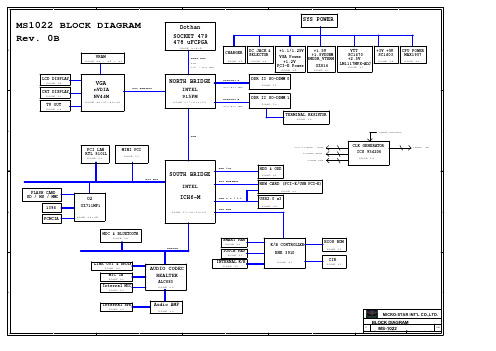

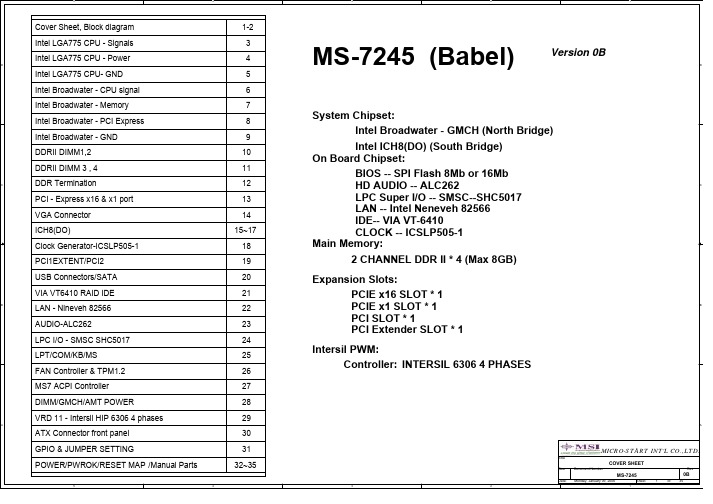

2.主板元件位置图，如图： 主板元件位置图的作用：是方便用户找到相应元件所在主板的正确位置。而主板原理图是让用户对主板的电路原理有所了解，知道各个芯片的功能，及其线路的连接。
二、相关名词解释 电路图中会涉及到许多英文标识，这些标识主要起到了辅助解图的作用，如果不了解它们，根本不知道他们的作用，也就根本不可能看得懂原理图。所以在这里我们会将主要的英文标识进行解释。希望大家能够背熟记熟，同时希望大家多看电路图，对不懂的英文及时查找记熟。 如图：
以上英文标识在电路图上会灵活出现，比如“扬声器”是“SPEAKER” ，它的缩写就是“SPK”，“正极”是“positive” ，缩写是“P” ，那么如果在图中标记SPKP，那么就证明它是扬声器正极。所
以当有英文不明白的时候，可以将它们拆开后再进行理解，请大家灵活运用。 第二节主板元件位置图 一、元件编号 每一个元件在主板元件位置图中，都有一个唯一的编号。这个编号由英文字母和数字共同组成。编号规则可以分成以下几类： 芯片类：以U 为开头，如CPU U101 接口类：以J 为开头，如键盘接口J1202 三极管类：以Q 为开头，如三极管Q1206 二级管类：以D 为开头，如二极管D1102 晶振类：以X 为开头，如26M 晶体X901 电阻类：以R 或VR（压敏电阻）为开头，如电阻R32 VR211 电容类：以C 为开头，如电容C101 电感类：以L 为开头，如电感L1104 侧键类：以S 为开头，如侧键S1201 电池类：以 B 为开头，如备用电池B201 屏蔽罩：以SH 为开头，如屏蔽罩SH1 振动器：以M 为开头，如振子M201 还有一部分标号是主板上的测试点，以TP 为开头。 二、查找元件功能 用户可以根据相应的元件编号去查找主板原理图，从而了解此元件的作用。随便拿块主板作为示例。
主板维修通病及解决办法,主板维修100条诀窍 1．845PE-A主板精英的不开机开机键只有经检查开机键通个三极管以及旁边的一个电阻换三极管后 2. A351 848主板复位灯常亮经判断W83627F 坏换后OK 3. SL-85DR3-C主板电容鼓了换后不亮代码EC 刷BIOS后OK 通病 4. 杂牌儿的845GL主板实验卡代码检C1 C3 跳到24后几秒才跳到2B 2D 7F等不亮刷下BIOS 后OK 5. 5200显卡不亮供电进没有出查另个供电场管各级都没电压查12V供电没有进电扇旁12V电压10 欧电阻开路电压没有过来换后OK 6. MSI MS-6571主板不亮查CPU没有供电换小电源IC HIP6602BCB 后主供电正常OK 通病 7. MSI MS-6580 VER: 845PE NEO 主板不亮CPU空焊烤座OK 8. S445主板不亮经CPU实验座查为空焊烤座后OK 9. P4SE主板映泰的自动开机CPU 内存都检过断电没就是几秒后断电I/O换了还是一样以及I/O没有关系 了经细心检查开机键电压在摆布通往一个电阻电阻另一段电压 怀着尝尝诊断卡跑c1 看的立场把这个电阻换后OK（注：向这样自动开机的不是I/O坏就是南桥了） 10. M7NCD主板上CPU 实验卡显示CI 不外内存南桥坏换后OK 11. TJ-845DE主板电容全鼓了不亮不开机没须要修了修睦用不住 12. GA-81848ML主板实验卡灯轻微的亮电源电扇轻轻的转经检查W83627THF 坏此I/O爱坏换后OK(注 ：I/O带T字母的换的时辰都要找一样的换掉我理解是CPU温度监控的意思不知
第 5 章 主板各电路工作原理
在学习主板维修之前，我们先对主板的基本工作原理，做一个大体的讲解。当插上 ATX 插 头之后， ATX 电源紫色线向主板上各参与开机电路的元件提供待机电压， 此时主板处于等待状态， 当点 PWR 开关后，触发开机电路，将 ATX 电源的绿线置为低电平， ATX 电源 12V、5V、3.3V 向主板上输出各项供电， CPU、北桥、南桥等各主要芯片供电正常后，时钟芯片给主板上各设备 送出时钟信号，南桥向主板上各设备发出复位信号， CPU 被复位后，发出寻址指令，经北桥，南 桥选中 BIOS， 读取 BIOS 芯片中存储的 POST 自检程序， 由 POST 程序对主板上各设备包括 CPU、 芯片组、主存储器、CMOS 存储器、板载 I/O 设备及显卡、软盘 /硬盘子系统、 键盘/鼠标等进行 测试，测试全部通过，喇叭发出一声“嘟”的鸣叫，表示主板检测已经完成，系统可以正常使用。 若检测中出现问题，则会发出报警声并中断检测，此时我们使用主板 DEBUG 卡，根据上面显示 的代码，就可以知道问题是出现在什么部分，进行针对性维修。
我们根据主板的基本工作原理，对应的把主板分为六大电路进行讲解，分别为开机电路、供 电电路、时钟电路、复位电路、BIOS 电路及接口电路进行讲解。
4.1 主板开机电路
4.1.1 软开机电路的大致构成及工作原理
开机电路又叫软开机电路 ,是利用电源(绿线被拉成低电平之后 ,电源其它电压就可以输出 )的 工作原理,在主板自身上设计的一个线路 ,此电路以南桥或 I/O 为核心,由门电路、电阻、电容、二极 管（少见）三极管、门电路、稳压器等元件构成，整个电路中的元件皆由紫线 5V 提供工作电压， 并由一个开关来控制其是否工作， (如图 4-1)
当操作者瞬间触发主板上 POWER 开关之后，在 POWER 开关上会产生一个瞬间变化的电平 信号，即 0 或 1 的开机信号，此信号会直接或间接地作用于南桥或 I/O 内部的开机触发电路，使 其恒定产生一个 0 或 1 的的信号，通过外围电路的转换之后，变成一个恒定的低电平并作用于电 源的绿线。当电源的绿线被拉低之后，电源就会输出各路电压（红 5V、橙 3.3V、黄 12V 等）向 主板供电，此时主板完成整个通电过程。
新手如何看懂主板电路图 新手如何看懂主板电路图 看懂主板电路图是维修人员进一步提高的一个门槛，必须具备一定的基础知识才行，论坛上的知识都很散乱，我把论坛上的知识归纳了一下，并结合自己看图的心得。 看图前需要准备的知识： 一、模拟电子技术 张先生的《模拟电子技术（推荐）》的doc版 https://www.doczj.com/doc/347169303.html,/viewt ... 7%D7%D3%BC%BC%CA%F5 二、数字电子技术 跟我学数字电子技术 https://www.doczj.com/doc/347169303.html,/viewt ... 7%D7%D3%BC%BC%CA%F5 三、主板上各种信号说明 https://www.doczj.com/doc/347169303.html,/thread-59765-1-1.html 四、主板维修中常用到的VDD，VTT，CS等含义 VCC--为直流电压。在主板上为主供电电压或一般供电电压。例如一般电路VCC3--+3V供电。VCC3: 3.3V VCC25: 2.5V VCC333: 3.3V VCC5: 5V VCC12: 12V VCORE: CPU核心电压(视CPU OR 电压治具而定) VDD--只是一个通称。普通的IC电源,可能+3V, +1.5V之类，例如数字电路正电压、门电路的供电等。 VDDQ--需要经过滤波的电源,稳定度要求比VDD更高, VSS--指供电的负极，一般是0伏电压或电压参考点 GND--地 供电电压一般都标为Vdd,Vcc VCORE--CPU核心电压。 VID--是CPU电压识别信号。以前的老主板有VID跳线,现在的一般没有，CUP工作电压就是由VID来定义。通过控制电源IC输出额定电压给CPU。 VTT--是参考电压（有VTT1.5V、VTT2.5V）,针对不同型号的CPU有1.8V，1.5V，1.125.测量点在cpu插座旁边,有很多56 的排阻,就是它了。 VTT--是AGTL总线终端电压。 CS--片选 CAS--行选通 RAS--列选通
电脑主板CPU供电电路原理图解 一．多相供电模块的优点 1．可以提供更大的电流，单相供电最大能提供25A的电流，相对现在主流的处理器来说，单相供电无法提供足够可靠的动力，所以现在主板的供电电路设计都采用了两相甚至多相的设计，比如K7、K8多采用三相供电系统，而LGA755的Pentium系列多采用四相供电系统。 2．可以降低供电电路的温度。因为多了一路分流，每个器件的发热量就减少了。3．利用多相供电获得的核心电压信号也比两相的来得稳定。一般多相供电的控制芯片（PWM芯片）总是优于两相供电的控制芯片，这样一来在很大程度上保证了日后升级新处理器的时候的优势。 二．完整的单相供电模块的相关知识 该模块是由输入、输出和控制三部分组成。输入部分由一个电感线圈和一个电容组成；输出部分同样也由一个电感线圈和一个组成；控制部分则由一个PWM控制芯片和两个场效应管（MOS-FET）组成（如图1）。 图1单相供电电路图 主板除了给大功率的CPU供电外，还要给其它设备的供电，如果做成单相电路，需要采用大功率的管，发热量很大，成本也比较高。所以各大主板厂商都采用多相供电回路。多相供电是将多个单相电路并联而成的，它可以提供N倍的电流。 小知识 场效应管：是一种单极性的晶体管，最基本的作用是开关，控制电流，其应用比较广泛，可以放大、恒流，也可以用作可变电阻。 PWM芯片：PWM即Pulse Width Modulation（脉冲宽度调制），该芯片是供电电路的主控芯片，其作用为提供脉宽调制，并发出脉冲信号，使得两个场效应管轮流导通。 实际电感线圈、电容和场效应管位于CPU插槽的周围（如图2）。
图2 主板上的电感线圈和场效应管 了解了以上知识后，我们就可以轻松判断主板的采用了几相供电了。 三.判断方法 1．一个电感线圈、两个场效应管和一个电容构成一相电路。 这是最标准的供电系统，很多人认为：判定供电回路的相数与电容的个数无关。这是因为在主板供电电路中电容很富裕，所以，一个电感加上两个场效应管就是一相；两相供电回路则是两个电感加上四个场效应管；三相供电回路则是三个电感加上六个场效应管。依次类推，N相也就是N个电感加上2N个场效应管。当然这里说的是最标准的供电系统，对一些加强的供电系统的辨认就需要大家多多积累了。
电脑主板CPI 供电电路原理图解 .多相供电模块的优点 1. 可以提供更大的电流，单相供电最大能提供25A 的电流，相对现在主流的处 理器来说，单相供电无法提供足够可靠的动力， 所以现在主板的供电电路设计都 采用了两相甚至多相的设计，比如 K7、K8多采用三相供电系统，而LGA755的 Pentium 系列多采用四相供电系统。 2. 可以降低供电电路的温度。因为多了一路分流，每个器件的发热量就减少了。 3. 利用多相供电获得的核心电压信号也比两相的来得稳定。 一般多相供电的控 制芯片（PWM 芯片）总是优于两相供电的控制芯片，这样一来在很大程度上保证 了日后升级新处理器的时候的优势。 .完整的单相供电模块的相关知识 该模块是由输入、输出和控制三部分组成。输入部分由一个电感线圈和一个电容 组成；输出部分同样也由一个电感线圈和一个组成； 控制部分则由一个PW 控制 芯片和两个场效应管（MOS-FE ）组成（如图1）。 0丁1艸 ------ 1 中国旭日电器 輸入气分I ：:控制部分中国旭日电器符栋梁 CPU 供电外，还要给其它设备的供电，如果做成 单相电路，需要采用大功率的管，发热量很大，成本也比较高。所以 各大主板厂商都采用多相供电回路。多相供电是将多个单相电路 XX 而成的，它可以提供N 倍的电流。 小知识 场效应管：是一种单极性的晶体管，最基本的作用是开关，控制电流,输出部分 i ? I Vcor^
其应用比较广泛，可以放大、恒流，也可以用作可变电阻。 PWM^片：PWM 卩 Pulse Width Modulation （脉冲宽度调制），该芯 片是供电电路的主控芯片，其作用为提供脉宽调制，并发出脉冲信号, 使得两个场效应管轮流导通。 图2主板上的电感线圈和场效应管 了解了以上知识后，我们就可以轻松判断主板的采用了几相供电了。 三.判断方法 1. 一个电感线圈、两个场效应管和一个电容构成一相电路。 这是最标准的供电系统，很多人认为：判定供电回路的相数与电容的 个数无关。这是因为在主板供电电路中电容很富裕，所以，一个电感 实际电感线圈、电容和场效应管位于 CPU 插槽的周围（如图2）。 管 应 J 场
1. 故障现象：硕泰克SL-85DR2主板不加电 维修过程：按照开机电路的检修流程检修发现I/O（67脚）PS OUT（#），输出信号为0.8V，此电压为由南桥提供受I/O控制，正常情况下点开机时此点由3.3V到0V的跳变，根据笔者多年的维修经验,这种情况大多数是因为南桥待机电压3.3V供电不正常或南桥内部短路造成待机电压过低,加电后用手触摸南桥并没有温度，一般情况下如果是南桥短路在没有开机之前南桥表面会有一定温度，南桥没有发烫应首先从南桥待机电压3.3V的产生电路开始入手，大多数主板南桥的3.3V待机电压都是由稳压器产生，如1084、1117等，经查找南桥边并无稳压器这类的管子，于是用万用表二极管档查找3.3V供电源头发现其与一八脚芯片相连，仔细观察其型号为A22BA（Q29）如6-3所示，此芯片是一个八脚的场效应管，内部集成两个场效应管，南桥的3.3V待机电压是由此管提供，测量A22BA（Q2）的S极为0.8V，DG 为5V，G极为5V，S极输出0.8V是不正常的，这种情况也有可能是Q29输出端短路，测S极的对地数值正常，于是更换Q29加电后再测I/O芯片67脚，PS OUT信号为3.3V点开机时有跳变（3.3-0V）加上显示之后开机正常故障排除。补充：硕泰克此款主板不加显卡不开机，在AGP接口边有一跳线JP2，跳1-2必须加显卡才能开机，跳2-3，不加显卡也可开机，此跳线没有跳线说明，希望大家在修到此款主板应引起注意，以免造成不必要的麻烦。2．故障现象：P6VXM2T（威盛芯片组）主板不加电 检修过程：经检查发现PWR-SW待机电压为1.2V，正常情况下应为3.3V以上，此电压变低大多数为南桥损坏或与其相连的门电路短路，首先用万用表档测PWR开关正极的对地数值为120Ω，正常应为600以上，说明此电路有明显短路的地方，经查找电路PWR正极通过R217（680）的限流电阻连接R213（472）的上位电阻，在经过C99电容滤波最后进入南桥，首先排除C99短路，拆下C99再测量PWR正极的对地数值还是120，这种情况可能是南桥短路，为了证实是不是南桥内部短路造成PWR开机电压过低，拆下R217，在测R217两端的对地数值，发现进南桥一边的对地数值为600多，说明故障不在南桥，在仔细查找线路发现PWR正极还与一门电路（U11）相连,此门电路的型号为74HCT74如图6-4所示，更换此门电路芯片，故障排除。由于U11短路造成PWR电压过低,PWR,不能触发。 3. 故障现象：KTT主板不加电 检修过程：测POWER SW 正极电压为1.2V，正常为3.3V以上，按下ATX电压接口，用万用表检测POWER SW的正极对地数值，只有180数值正常情况应为500数值以上，说明此线路有短路的地方，沿此线路查找并画出此主板开机电路。根据此电路图分析，最有可能短路的是U4和C290。于是用热风台焊下U4，加电测试故障没有排除，在拆下C290，经加电测试故障排除。由于C290短路拉低了POWER SW的电压，使POWER SW不能触发，造成主板不能正常开机。 4．故障现象：MS-6309主板不加电 检修过程：加电后触发POWER SW一瞬间发现主板测试卡灯一闪之后，就没有反应了，再点击开关还是没有任何反应，将ATX电源拔出重新插了一下，点击POWER SW测试卡灯还是一闪就没有任何反应，这种现象一般都是主板存在严重短路的地方，主板上的开机电路应该是正常的，测试卡灯一闪说明绿线已被置于低电平，当绿线拉成低电平之后，12V、5V 将供电开始输出，如果其中任何一根线有严重短路的地方，A TX电源就会自动保护，现象也就是瞬间开机马上自动保护。出现这种现象应首先测量主板上ATX电源接口的对地数值，特别是红5V和正12V，经测量发现红5V对地数值为65数值（正常应为600左右），判断红5V存在短路的现象，根据笔者的经验，P3的主板出现这种现象大多数是给CPU提供主供电的电压调整管短路，找出给CPU提供主供电的两个场管，并画出相关电路如图6-6所示。测Q13 D极到S极，数值为10，说明此管严重短路，更换此管故障排除。 5．故障现象：845u1tra主板不触发
