刚性防水屋面技术要求
(1) 对材料的技术要求

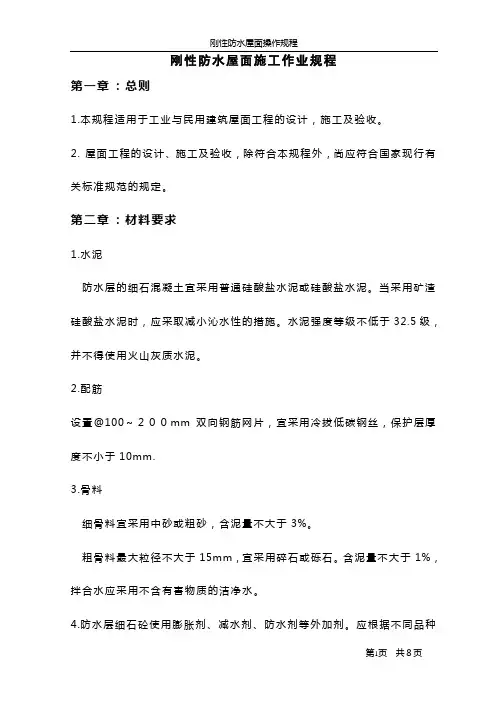

①水泥：新规范中规定宜采用普通硅酸盐水泥或硅酸盐水泥，用矿渣硅酸盐水泥时，应采取减小泌水性的措施，水泥标号不宜低于425号，不得使用火山灰质水泥。
②石子：最大粒径不宜超过15mm，含泥量不应大于1%。
③砂子：应采用中砂或粗砂，含泥量不应大于2%。
④水：应用不含有害物质的洁净水。
⑤钢筋：宜采用冷碳冷拔钢丝。
⑥外加剂：应根据不同技术要求，选用不同品种的外加剂。
⑦密封材料：应符合设计要求，采用弹性或弹塑性密封材料。
(2) 对基层的要求

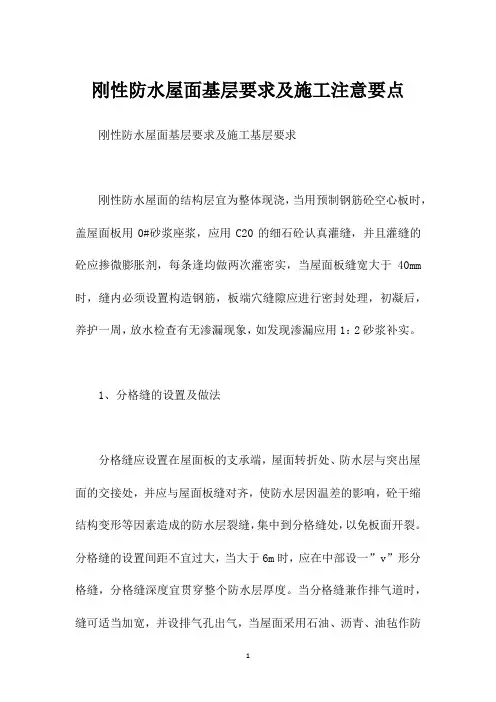

①结构层必须有足够的刚度，挠曲变形应在允许范围以内，结构表面无较大的裂缝出现。
②板缝灌缝：板缝应用强度等级不小于C20的细石砼灌缝，在灌缝的砼中宜掺入微膨胀剂，浇灌时应震捣密实。当缝宽大于40mm或上窄下宽时，板缝内应设置构造钢筋，增大其刚度。
③板端缝密封处理：根据规范要求，必须将板端缝进行密封处理，以提高屋面防水的可靠性。
④找平、找坡：在安装屋面板时就应在结构层上找出2%～3%的坡度。
(3) 防水层砼配合比
应在施工前由试验部门进行配合比设计，符合规范规定的技术要求。
(4) 物质准备要求
①现浇砼所用的水泥、石子、砂子及钢筋等材料应按工程需要量一次备足，保证屋面砼防水层能连续一次浇筑完毕。
②各种施工用的机械如砼搅拌机、垂直运输设备、平板震捣器等应按要求设置齐全，能保证施工使用安全。
(5) 对屋面设施的要求
伸出屋面的各种管道、结构物、预埋件、预留孔等，已按设计要求安设完毕或预留位置；天沟、檐沟已用水泥砂浆找好坡度；各种泛水、水落口、排水口等节点已按设计要求进行了柔性密封处理。
：
：
刚性防水屋面施工工艺 适用范围 本工艺标准主要有适用于普通细石混凝土防水屋面、补偿收缩混凝土防水屋面、块体刚性防水屋面、预应力混凝土防水屋面以及近年来发展起来的钢纤维混凝土的防水屋面。 材料准备 （1）混凝土材料，按设计要求备齐水泥、砂、石子及外加剂等。现浇细石混凝土防水层应按水灰比不大于0.55，水泥用量不小于330kg/m3，砂率35%～40%，灰砂比1∶2～1∶2.5 的原则备料，外加剂宜按使用说明书推荐参考用量的上限值配料。各种材料应按工程需要量一次备足，保证混凝土连续一次浇捣完成。（2）钢筋：按设计要求，如设计无特殊要求时，可采用乙级冷拔低碳钢丝，直径4mm。钢丝使用前应调直。 （3）嵌缝材料：宜采用改性沥青基密封材料或合成高分子密封材料，也可采用其他油膏或胶泥。北方地区应选用抗冻性较好的嵌缝材料。 （4）其他：当防水层采用钢纤维混凝土时、块体或粉状材料时，各类材料亦应按工程需要量一次备足，以保证防水层连续施工。 施工机具 刚性防水层主要施工设备和工具如下：
施工工艺流程 （1）细石混凝土刚性防水层的施工 由细石混凝土或掺入减水剂、防水剂等非膨胀性外加剂的细石混凝土浇筑成的防水混凝土统称为普通细石混凝土防水层。用于屋面，称之为普通细石混
凝土屋面。 常用的防水剂主要有：三氯化铁、三乙醇氨、有机硅等。其抗渗原理是防水剂加入混凝土中后，即形成不溶性胶体化合物，用来堵塞毛细孔隙和减少毛细管通路，增加混凝土的密实性从而提高其抗渗性。 ①作业条件： 原材料和机具：各种原材料经复查品种、质量、规格符合设计要求，并落实数量。施工机具运转良好。 技术条件：技术负责人应对分部工程进行技术交底，工人经过培训考试合格。混凝土配合比设计、试配结束，强度等级、抗渗性等各项指标满足设计要求。 结构层：结构层应经验收合格，并且板面应清理干净。具体要求如下：现浇整体式结构层表面应平整、坚实，局部超高部分要凿平，过低部分用细石混凝土或水泥砂浆找平； 装配式预制板应安装平整，板缝按要求用细石混凝土填实，当相邻板高差较大时，应用1∶2.5 水泥砂浆局部找平； 屋面、天沟、檐沟、水落口等处坡度符合设计要求，标高必须准确。 气象条件：天气预报24 小时内气温不低于5℃，亦不高于32℃；36 小时内无雨；施工作业时间内无五级以上大风。 ②工艺流程： ③操作要点： a、找平层、隔离层施工如下表：
刚性防水屋面工程施工方案 一、工程概况 本工程是南方某市的一幢6层住宅楼，全长49.5m，宽11.7m，屋面面积为591㎡，屋顶平面如图示。 本工程由市建筑设计院负责设计，本公司第三项目经理部负责施工。屋面工程计划安排在9月10至9月30日施工。 本工程的屋顶结构层为120厚的预应力钢筋混凝土预制空心楼板，上面铺抹40厚的补偿收缩混凝土防水层，防水层上砌砖支礅，高240mm，上面铺盖预制钢筋混凝土架空隔热板，屋面防水等级为Ⅲ级。 二、质量工作目标 1．防水层质量目标 要求补偿收缩混凝土防水层施工完后不得出现渗漏，混凝土的强度符合设计要求，防水层的坡度和厚度符合设计规定，外观检查应表面平整，压实抹光，无裂缝、起壳、起砂等缺陷，表面平整度偏差小于5mm，确保达到合格标准，几争屋面工程达到优良。 2．屋面防水工程质量预控标准 ⑴预应力钢筋混凝土空心板铺设平稳，板缝用C20细石混凝土灌缝，混凝土中掺入膨胀剂，缝内混凝土嵌填密实，确保楼盖结构的整体刚度。 ⑵补偿收缩混凝土防水层内掺入UEA膨胀剂，自由膨胀率为0.06％，混凝土振捣密实，表面压实抹光。 ⑶防水层的厚度40mm，屋面坡度为2％，檐沟纵坡为1％，无倒坡、积水。 ⑷分格缝留设正确，密封材料嵌填严密，节点做法符合《屋面工程技术规范》（GB50207-2002）的规定。 ⑸架空层砖支礅做法符合设计要求，混凝土架空隔热板铺放平稳，勾缝严密，在架空层中无砂浆
等杂物。 3．工序质量检查 ⑴预制空心板灌缝后，应检查灌缝的质量是否符合规定，有无酥松、脱落、不密实之处。 ⑵搅拌混凝土前应先检查混凝土的配合比、讲师装置等是否符合要求。搅拌中随时检查砂、石等是否计量，混凝土的水灰比、坍落度是否符合要求。 ⑶专人检查钢筋网片的规格、尺寸及在防水层中的摆放位置。 ⑷用尺量检查混凝土防水层的厚度；用2m直尺和塞尺检查混凝土表面的平整度。 ⑸用水平仪或水平尺检查屋面心水层的坡度和檐沟的纵坡。 ⑹分格缝嵌填密封材料及节点柔性密封处理进行外观和尺量检查。 ⑺架空层尺寸用尺量检查，架空板铺设平整度用直尺检查。 ⑻屋面防水层全部完工后检验屋面有无渗漏，排水是否通畅，应在雨后或持续淋水2h后进行检查。 三、防水材料的选用及要求 1．防水材料的选用 ⑴水泥：本工程选用425号普通硅酸盐水泥。 ⑵石子：选用粒径为10～15mm的碎石，含泥是不应大于1％。 ⑶砂子：可选用当地出产的河砂（中砂），含泥量不应大于2％。 ⑷钢筋：防水层内配置的钢筋选用ф4冷拔低碳钢丝，表面不应有油污、锈皮。 ⑸水：混凝土的拌和用水，应选用不含有害杂质的洁净水。 ⑹外加剂：配制补偿收缩混凝土的外加剂，选用UEA膨胀剂，要求密度为2.88kg/m3，细度0.08mm 筛余量≤10％，凝结时间：初凝≥45min，终凝≤12h。 ⑺密封材料：选用标号为802的热熔型取氯乙烯塑料油膏，要求耐热度80℃，下垂值小于4mm，低温柔性-20℃合格，粘结延伸率石250％，回弹率石80％，挥发率≤3％。
屋面防水施工技术交底 不上人平屋面防水层做法为：一道4mm厚SBS改性沥青防水卷材（Ⅱ型聚酯毡胎体，热熔型）。 1、材料、工具准备 （1）、SBS改性沥青防水卷材、基层处理剂等若干。 (2)、笤帚、滚刷、铁桶、剪刀等。 2、主要施工方法 屋面防水卷材采用热熔法施工。施工顺序由低向高进行施工。 施工工艺流程 基层处理→涂刷基层处理剂→弹控制线→附加层施工→热熔铺贴防水卷材→卷材密封和收头→防水层质量检验。 (1)、基层清理：因基层质量的好坏直接影响防水层与基层的粘结强度，所以清理基层要求基层表面压实平整，干燥（基层含水率不大于9％）、均匀一致，不得出现凹凸不平、疏松、毛刺、起砂、爆皮等现象,清除基层上任何堆积物和一些尖锐的物体。当墙体表面平整度达不到施工要求时，应在相应部位涂刷界面剂后，采用1:3水泥砂浆进行找平处理。 本工程屋面破旧防水已严重老化，需将破旧防水层清理干净，修补屋面找平层，其中细部注意事项： ①找平层的排水坡度，必须符设计要求；内排水的水落口周围应做成略低的凹坑 ②与突出屋面结构（女儿墙、山墙、天窗壁、变形缝、烟囱等）的连接处及基层的转角 处的找平层应做成半径为50mm的圆弧。 ③找平层最低点应对准排水口，排水口与水落管的落水口应平滑、顺畅，不得有 积水，并用柔性防水密封材料嵌填密封。找平层与排水口、分水线等相连接的转角，应抹成光滑一致的圆弧形。 ④找平层施工时，找平层与女儿墙、山墙之间从保温层顶至找平层顶应预留宽度为 30mm的缝隙，并用30宽的挤塑板条嵌填。 (2)、基层处理剂：待基层干燥后，选用与自粘卷材相容的基层处理材料，用喷涂法或涂刷法施工，喷、涂应均匀一致，不露底。待基层处理剂表面干燥后，方可进行卷材铺贴。以不粘手为准，通常为3－4小时。涂刷完处理剂的部位须在一个工作日内完成防水卷材的施工。
屋面防水技术交底 工程项目： 社区改造安置楼 工程地址： 区， 以北 以西 建设单位： 社区居委会 防水单位： 建设集团 一、施工准备 （一）作业条件 1、施工前审核图纸，编制施工方案；防水施工队必须具备相应资 质等级，施工人员必须持证上岗。 2、防水垫层施工完毕，无空鼓、开裂、起砂现象。 3、屋面安全防护必须到位并经安全员验收合格方可施工。 （二）材料要求 1、防水卷材规格、材质要符合设计要求。 2、防水卷材、水泥、建筑用胶等要提供出场质量合格证、质量监 督报告、具有相应等级资质检测部门出具的检测报告。 （三）施工机具 电动搅拌器、剪刀、钢卷尺、木刮板、毛刷、笤帚、施工桶等。 二、工艺流程 基层表面清理——节点附加层处理——卷材铺贴——收头、节点密封处理——检查验收——保护层施工。
三、施工方法 （一）基层处理 1、防水施工不得在雨天进行，气温低于5°C不宜施工。 2、首先进行基层清理，将基层上的尘土、碎石、杂物、油污等建 筑垃圾清理干净，有油污的要用钢丝刷、砂纸、有机溶剂等处理干净，在施工过程中还要不断清扫以保证防水质量。 3、对于起砂起皮部位要进行清理，清理后用聚合物砂浆修补；凹 凸不平的部位要铲去或刨平重新补做；存在裂缝时要采用聚氨酯刮涂处理，涂刷1—2边。 （二）节点附加层处理 细部节点处理：落水口、檐沟、女儿墙、排气管道、排油烟管 道等阴阳角做成圆弧型，然后做附加层处理，附加层宽度不小 于500mm。 （三）卷材铺贴 1、大面铺贴：先铺贴平面，后铺立面，由远到近。先用毛刷将聚 合物砂浆均匀涂在基层上，聚合物防水砂浆要满涂，做到不漏底不堆积，滩涂均匀，随即进行卷材粘贴，卷材铺贴同时在卷材上表面用木刮板排气压实，防水层与基层应粘贴牢固，卷材表面要求无破损、褶皱、空鼓等现象。 2、两幅卷材短边和长短边搭接长度要求均不小于100mm，二层卷 材铺贴时要求完全覆盖下层，上下两层和相邻两幅卷材搭接处应错开1/3到1/2幅宽，铺贴平面与立面相连接的卷材时，应
屋面防水保护层施工技术交底 一、施工准备 （一）材料要求 使用商品混凝土，（C20细石混凝土）要求具有强度、配合比及配比材料出厂合格证、检测报告的相关质量证明资料 （二）施工机具 小水桶、半截桶、笤帚、平铁锹、铁抹子、大木杠、小木杠、喷壶、锤子、錾子、溜子、手推车等。 （三）作业条件 1、屋面防水完成，经灌水实验，确认不渗漏并经验收合格。 ~ 2、女儿墙内侧+50cm水平线已弹好，并校核无误。 二、质量要求 （一）保证项目 1、细石混凝土保护层的材质、强度(配合比)必须符合要求和施工规范规定； 2、面层与基层的结合，必须牢固、无空鼓。 （二）基本项目 1、表面密实光洁，无裂纹、脱皮、麻面和起砂等缺陷。 2、地漏、管根和构造物根部结合处应严密平顺无积水。 | 3、保护层分格缝面层邻接处的填塞平整、光滑、无错台，符合要求。 4 三、工艺流程 基层清理→刷素水泥浆→贴灰饼、冲筋→浇灌混凝土、抹压面层→养护→灌缝 四、施工工艺 1、基层处理：将屋面防水层上杂物清理干净，并用素水泥浆处理防水层表面。 2、找标高弹线：根据女儿墙上的水平标高线，往下量出屋面50mm厚C20细石混凝土
保护层面层标高，并弹在墙上。 \ 3、挂控制线贴灰饼冲筋：冲筋和灰饼均采用C20细石混凝土，要求2m*2m分格，缝宽15mm。冲筋时纵横向按2m一道布置埋设宽度小于50mm厚度15mm的胶合板分隔条作为筋条。随后铺细石混凝土。 4、铺装细石混凝土：细石混凝土坍落度应不大于3cm，并应每500㎡制作一组试块，不足500㎡时，也制作一组试块。 ①装铺细石混凝土后用长刮杠按分割条刮平，拍捣密实，表面塌陷处应用细石混凝土铺平，再用长刮杠刮一次，然后用木抹子搓平。 ②撒水泥砂子干面灰：砂子先过3mm筛子后，用铁锹拌干面(水泥：砂子=1：1)，均匀地撒在细石混凝土面层上，待灰面吸水后用长刮杠刮平，随即用木抹子搓平。 ③第一遍抹压，用铁抹子轻轻抹压面层，把脚印压平。 ④第二遍抹压，当面层开始凝结，地面面层上有脚印但不下陷时，用铁抹子进行第二遍抹压，此时要注意不漏压，并将面层上的凹坑、砂眼和脚印压平。 抹压同时两人协作，震动敲击分割条，进行起条工作，随起随抹压分格条两侧起皮处，修饰分割缝两侧棱角。 ⑤第三遍抹压，当地面面层上人稍有脚印，而抹压不出现抹子纹时，用铁抹子进行第三遍抹压，此时抹压要用力稍大，将抹子纹抹平压光，压光的时间应控制在终凝前完成。 ~ 5、养护：保护层交活24h后，及时养护，以后每天洒水两次，至少连续养护7d后，方能上人。 6、混凝土能上人时进行沥青砂浆灌缝，填塞密实、平整、光滑。 7、冬期施工，细石混凝土施工环境温度应不低于＋5℃，并且必须加强养护。 五、成品保护 1、屋面上排风帽、出气管及其他管道等应设保护措施。 2、地漏、出水口等部位安放的临时堵头要保护好，以防灌入杂物，造成堵塞。 3、保护层养护期间不准上人，其他工种不得上去操作，养护期过后也要注意成品保护。 六、应注意的质量问题 1、防水保护层起砂：水泥标号不够或使用过期水泥，或水灰比太大，抹压遍数不够，养护不好或不及时要严格执行标准，认真操作，加强养护。
(二)细石混凝土刚性屋面防水工程 1.适用条件 适用于防水等级为l～Ⅲ级的屋面防水;不适用于设有松散材料保温层的屋面以及较 大振动或冲击和坡度大于15%的建筑屋面。 2.构造要求 细石混凝土防水层的厚度不应小于40mm，并应配置双向钢筋网片。钢筋网片的分格 缝处应断开，其保护厚度不应小于lOmm。 3.材料与配合比要求 ·材料要求：细石混凝土不得使用火山灰质水泥;当采用硅酸盐水泥时，应采用减 少泌水性的措施。粗骨料含泥量不应大于l%，细骨料含泥量不应大于2%。 ·配合比要求：混凝土水灰比不应大于0.55;每立方米混凝土水泥用量不得少于 330k9;含砂率宜为35%～40%;砂灰比宜为1：2～1：2.5，混凝土强度等级不应低于C20。 4.其他要求 ·隔离层：防水层与基层间宜设隔离层。隔离层可采用纸筋灰或麻刀灰、低强度等
级砂浆、干铺卷材等。当采用补偿收缩混凝土做防水层时可不做隔离层。 ·分格缝：防水层必须分格，分格缝应设置在装配式结构屋面板的支撑端、屋面转 折处、防水层与屋面突出结构的交接处，并应与板缝对齐，其纵横向间距不宜大 于6m。 分格缝宜用油膏嵌封。屋脊和平行于流水方向的分格缝，也可做成泛水，用 盖瓦覆盖，盖瓦应单边坐灰固定。 ·泛水：屋面泛水与屋面防水层必须一次做成，泛水高度应不低于12ram。 5.细石混凝土刚性屋面防水工程施工要求 ·细石混凝土防水层不得有渗漏或积水现象。(强制性条文) ·细石混凝土和补偿收缩混凝土防水层，施工气温宜为5～35。C，不得在负温度和 烈日暴晒下施工。 ·浇筑后应及时养护，保持湿润，养护时间不得少于14d。 ·细石混凝土宜采用强度等级32.5级及以上的普通硅酸盐水泥，每im。最小水泥 用量330k9。粗骨料最大粒-J《l5mm，含泥量不应大于l%。细骨料应采用中砂
工程名称清雅居一期公共租赁住房项目2#楼施工单位山东三箭建设工程管理 有限公司 交底部位装饰装修工序名称屋面防水卷材施工交底提要：结构屋面的相关材料、机具准备、质量要求及施工工艺。 一、施工准备 1、材料准备：所有材料必须进场验收，必须有产品合格证。并按要求对各类材料进行复试，其质量、技术性能必须符合设计要求。 防水材料：3mm厚SBS防水卷材、冷底子油 2、机具要求：煤气罐、火焰喷枪、 二、施工要求 1、屋面保护层上已清理完毕，含水率符合规定；伸出屋面的设施、预埋件等已安装完毕。 三、建筑做法 保温不上人屋面 （1）、35厚C20细石砼，内配A4@200双向钢筋网 （2）、干铺无纺布一层 （3）、3厚高聚物改性沥青防水卷材(聚酯胎II型） （4）、3厚高聚物改性沥青防水卷材(聚酯胎II型） （5）、刷基层处理剂一道 （6）、20厚1：3水泥砂浆保护层 （7）、55厚挤塑聚苯板 （8）、20厚1：3水泥砂浆找平层 （9）、40厚（最薄处）1：6水泥珍珠岩找坡2% （10）、钢筋混凝土楼板 细石砼上人平屋面 （1）、40厚C20细石混凝土保护层，内配?4@200双向钢筋网 （2）、干铺无纺布一层 （3）、3厚高聚物改性沥青防水卷材(聚酯胎II型） （4）、3厚高聚物改性沥青防水卷材(聚酯胎II型） （5）、刷基层处理剂一道 （6）、20厚1：3水泥砂浆保护层 （7）、55厚挤塑聚苯板 （8）、20厚1：3水泥砂浆找平层 （9）、40厚（最薄处）1：6水泥珍珠岩找坡2% （10）、钢筋混凝土楼板
工程名称清雅居一期公共租赁住房项目2#楼施工单位山东三箭建设工程管理 有限公司 交底部位装饰装修工序名称屋面防水卷材施工 交底提要：结构屋面的相关材料、机具准备、质量要求及施工工艺。 四、施工工艺 工艺流程：保护层清扫→ 涂刷基层处理剂→ 附加层施工→ 卷材铺贴及封边处理（两层错逢）→ 收头固定、密封→ 闭水试验 1、基层要求及处理： 基层表面应牢固平整，其平整度为：用两米长直尺检查，基层与直尺间的最大空隙不应超过5mm，且每1米长度内不能多于一处，空隙仅允许平缓变化。基层表面阴阳角处，均应做成圆弧，在阴阳角、管道根部等更应仔细清理。基层应干燥，含水率宜小于9%，测试方法为：将1米见方的卷材盖在基层表面上，静置2～3h，若覆盖处表面无水印，且紧贴基层一侧的卷材也无凝结水，即认为基层含水率小于9%。 2、喷涂基层处理剂： 一次喷涂的面积应根据当天的防水层的施工工作量，同时必须做好防止雨水等渗入找平层，当喷涂两遍时，第二便应在第一遍干燥后进行。 3、卷材铺贴： ⑴、卷材铺贴前，应先在保护层上喷刷一道冷底子油，待冷底子油稍干燥后在进行铺贴；铺贴多跨或高低跨屋面时，应先远后近，先高跨后低跨。 ⑵、在一个单跨铺贴时，应先铺贴排水比较集中部分（如天沟、水落口、檐口），再铺贴油毡附加层，由低到高，使卷材按流水方向搭接。 ⑶、用热熔法使用改性沥青卷材(SBS)施工防水层，在女儿墙、水落口、管根、檐口、阴阳角等细部先做附加层，附加的范围应符合设计和屋面工程技术规范的规定。⑷、铺贴时随放卷随用火焰喷枪加热基层和卷材的交界处，喷枪距加热面300mm 左右，经往返均匀加热，趁卷材的材面刚刚熔化时，将卷材向前滚铺、粘贴，搭部位应满粘牢固，搭接宽度为100mm。卷材始端铺贴完成后，即可进行大面积滚铺。，⑸、铺贴时，应使卷材与基层紧密粘结，避免铺斜、扭曲，仔细压紧、刮平，赶出气泡封严。如发现已铺贴卷材有气泡、空鼓或翘边等现象，应及时进行处理。 ⑹、热熔封边：将卷材搭接处用喷枪加热，趁热使二者粘结牢固，以边缘挤出沥青为度；末端收头用密封膏嵌填严密。 ⑺、卷材防水层的搭接缝应粘结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷；防水层的收头应与基层粘结并固定牢固，缝口封严，不得有翘边。 ⑻、卷材完成后应做24 小时灌水试验。 4、节点附加增强处理: 对阴阳角应进行增设附加层，按具体情况将卷材剪好，先在细部试贴一下，视尺寸、形状合适后，再压实铺牢。 ⑴、檐口： 将铺贴到檐口端头的卷材裁齐后用压条固定，钉帽及卷材端头用密封材料封严，然后
刚性防水屋面工程施工工艺 1 总则 1．1 适用范围 本工艺标准适用于防水等级为I～Ⅲ级的屋面防水层。 1．2编制参考标准及规范 (1)《屋面工程质量验收规范》GB 50207-2002 (2)《建筑工程施工质量验收统一标准》GB 50300-2001 2 术语 (1)基层处理剂：为了增强防水材料与基层之间的粘结力，在防水层施工之前，预先涂刷在基层上的涂料。 (2)分格缝：屋面找平层、刚性防水层、刚性保护层上预先留设的缝。刚性保护层在表面上做成V型槽，称为表面分格缝。 (3)改性沥青密封材料：用沥青为基料，用适量的合成高分子聚合物进行改性，加入填充料和其他化学助剂配制而成的膏状密封材料。 (4)合成高分子密封材料：以合成高分子材料为主体，加入适量的化学助剂、填充料和着色剂，经过特定的生产工艺加工而成的膏状密封材料。 3 基本规定 (1)刚性防水层中细石混凝土中不得使用火山灰水泥；当采用矿渣硅酸盐水泥时，应采用减少泌水性的措施，混凝土的强度等级不应低于C20。 (2)刚性防水层与立墙及突出屋面结构等交接处，均应做柔性密封处理；刚性防水层与基层间宜设置隔离层。
(3)混凝土中掺加膨胀剂、减水剂、防水剂等外加剂时，应按配合比准确计量，投料顺序得当，并应用机械搅拌，机械振捣。 (4)刚性防水层应设置分格缝，分格缝内应嵌填密封材料。 (5)细石混凝土防水层的厚度不应小于40mm。 4 施工准备 4．1 技术准备 (1)根据设计图纸及相关施工验收规范编制施工方案(或作业指导书)。 (2)按照施工方案(或作业指导书)要求做好技术、安全交底。 4．2材料要求 (1)混凝土水灰比不应大于O.55，每立方米混凝土水泥用量不得少于330kg，含砂率宜为35%～40%；灰砂比宜为1：2～1：2.5；混凝土采用机械搅拌，搅拌时间不应少于2min，补偿收缩混凝土连续搅拌时间不应少于3min。 (2)水泥宜采用普通硅酸盐水泥或硅酸盐水泥，不得采用火山灰质水泥，强度等级不低于32．5级；石子最大粒径不宜超过15mm，含泥量不应大于1%，应有良好的级配；砂子应采用中砂或粗砂，粒径在O．3～0.5mm，含泥量不应大于2%。 (3)采用直径4～6mm、间距为100～200mm的双向钢筋网片，也可采用冷拔低碳钢丝，网片应采用绑扎或电焊制作，在分格缝处断开，绑扎钢筋的搭接长度满足搭接要求，其保护层不应小于l0mm。 (4)细石混凝土宜掺人膨胀剂、减水剂、防水剂等外加剂，应根据不同品种的使用范围、技术要求选定，按照配合比准确计量，投料顺序得当。细石混凝土应用机械充分搅拌均匀，坍落度控制在30～50mm，达到密实以提高
屋面防水分项工程质量技术交底卡GD2301003006
、自粘聚合物改性沥青防水卷材施工工艺 1、作业条件 1）防水基层必须平整牢固，不得有突出的尖角，凹坑和表面起砂现 象，表面应清洁干燥，转角处应根据要求做半径为50mm的圆弧角。 2）基层含水率要无明水珠即可。 3）防水层施工前必须将基层上的尘土、砂粒、碎石、杂物、油污和砂 浆突起物清除干净。 底 2、施工准备： 1）清理防水基层的施工工具：铁锹、扫帚、吹尘器（或吸尘器）、 手锤、钢凿、抹布等。 内 2）卷材铺贴的施工工具：剪刀、卷尺、弹线盒、滚刷、胶压辊等。 3）施工时气温应在5℃以上，不宜在特别潮湿且不通风的环境中施工。施工现场应有良好的通风条件。 3、工艺流程： 专业技术负责人：交底人：接收人： 屋面防水分项工程质量技术交底卡
GD2301003006
基层表面清理、修补→涂刷配套的基层处理剂→节点部位粘贴→ 定位、弹基准线→铺贴自粘聚合物改性沥青防水卷材→辊压、排气→收头处理及搭接→组织验收→保护层施工。 4、操作要点： 1）卷材总体铺贴顺序为：先高跨，后低跨；同等高度，先远后近； 同一立面，从高向低处开始铺贴。 2）打底涂：基面清理干净验收合格后，将专用基层处理剂均匀涂刷在基层表面，涂刷时按一个方向进行，厚薄均匀，不漏底、不堆积，晾放至指触不粘。 3）弹线、试铺：在底涂上按实际搭接面积弹出粘贴控制线，严 格按粘贴控制线试铺及实际粘铺卷材，以确保卷材搭接宽度在 内8～10cm。根据现场特点，确定弹线密度，以便确保卷材粘贴顺直，不会因累积误差而出现粘贴歪斜的现象。卷材应先试铺就位，按需要形状正确剪裁后，方可开始实际粘铺。 4）节点处理： 屋面防水分项工程质量技术交底卡 GD2301003006
10刚性防水屋面工程施工工艺标准 基本规定 (1)刚性防水层中细石混凝土中不得使用火山灰水泥；当采用矿渣硅酸盐水泥时， 应采用减少泌水性的措施，混凝土的强度等级不应低于C2Q (2)冈I」性防水层与立墙及突出屋面结构等交接处，均应做柔性密封处理；冈I」性防水层与基 层之间宜设置隔离层。 (3)混凝土中掺加膨胀剂、减水剂、防水剂等外加剂时，应按配合比准确计量，投料顺序得当，并应用机械搅拌，机械振捣。 (4)刚性防水层应设置分格缝，分格缝内应嵌填密封材料。 (5)细石混凝土防水层的厚度不应小于40mm 施工准备 10.2.1技术准备 施工前应进行图纸会审，掌握施工图中细部构造及有关技术要求，并编制防水工程的施工作业指导书，施工前对施工人员进行书面施工、安全技术交底并执行双签字生效；选择合格的专业防水队伍，施工 人员必须持有工程所在地建设行政主管部门考核颁发的上岗证；建立自检、交接检和专职人员检查的“三 检制度”，水、电设备等安装队伍已会签，确认屋面不会再剔孔洞。 10.2.2材料要求 (1)混凝土水灰比不应大于，每立方米混凝土水泥用量不得少于330kg，含砂率宜为35%^40%灰砂比宜为1: 2?1:；混凝土采用机械搅拌，搅拌时间不应小于2min，补偿收缩混凝土搅拌时间不应小于3mi n。 (2)水泥宜采用普通硅酸盐或硅酸盐水泥，不得采用火山灰质水泥，强度等级不低于级；石子最大粒径不宜超过15mm含泥量不应大于1%应有良好的级配；砂子应采用 中砂或粗砂，粒径在~0.5mm含泥量不应大于2%
(3)采用直径4?6mm间距100?200mn t勺双向钢筋网片，也可采用冷拔低碳钢丝, 网片应采用绑扎或电焊制作，在分格缝处断开，绑扎钢筋的搭接长度满足搭接要求，其 保护层不应小于10mm (4)细石混凝土宜掺入膨胀剂、减水剂、防水剂等外加剂，应根据不同品种的使用范围、技术要求选定，按照配合比准确计量，投料顺序得当。细石混凝土应用机械充分搅拌均匀，坍落度控制在30?50mm 达到密实以提高防水性能。 (5)用于密封处理的密封材料应具有弹塑性、粘结性、耐候性以及防水、气密性和耐疲劳性，如改性沥青嵌缝油膏、聚氨酯类和硅酮类等高分子密封材料。质量要求应符合规范和设计规定，其储存、保管应避免日晒、雨淋、避开火源，防止碰撞。 10.2.3 主要机具 主要机具见表10.2.3 。 主要机具 10.2.3 (1)现浇整体式钢筋混凝土屋面，结构层表面应平整、坚实。必须进行蓄水试验, 当发现有裂缝、渗漏等缺陷时，必须进行封闭和防锈处理。 （2）预制钢筋混凝土屋面板不得有外部损伤和缺陷，凡有局部轻微缺陷者，应在吊装前修补
刚性防水屋面施工 刚性防水屋面是指利用刚性防水材料作为防水层的屋面，主要有普通细石混凝土防水屋面、补偿收缩混凝土防水屋面、纤维混凝土防水屋面、预应力混凝土防水屋面等。现仅介绍普通细石混凝土防水屋面的施工，其一般构造形式如图所示。 刚性防水屋面构造刚性防水层与山墙、女儿墙以及突出屋面结构的交接处，应留设宽度为30mm的缝隙，并应用密封材料嵌填；泛水处应铺设卷材或涂膜附加层。伸出屋面管道与刚性防水层交接处亦应留设缝隙，用密封材料嵌填，并应加设卷材或涂膜附加层。天沟、檐沟应用水泥砂浆找坡，找坡厚度大于20mm时宜采用细石混凝土。刚性防水层内严禁埋设管线。 1.隔离层的设置 刚性防水层和结构层之间应脱离，即在结构层与刚性防水层之间应设置隔离层，使两者的张拉设备变形互不受约束，以免因结构变形造成刚性防水层的开裂。常用的隔离层有：黏土砂浆隔离层、石灰砂浆隔离层、水泥砂浆找平层上千铺卷材或塑料薄膜隔离层。 因隔离层强度较低，在隔离层上继续施工时，要注意对隔离层加强保护。绑扎钢筋时不得扎破其表面，防水层混凝土运输时应采取铺垫板等措施，振捣混凝土时更不能振酥隔离层。 2.分格缝留置 为了减少由于温差、混凝土干缩、徐变、荷载和振动、地基沉陷等变形造成刚性防水层的开裂，应按设计要求设置锚具分格缝。如设计无要求时应按下述原则留置：分格缝应设在屋面板的支承端、屋面转折处、防水层与突出屋面结构的交接处，并应与板缝对齐；分格缝的纵横间距不宜大于6m，或“一间一分格”，其面积不超过36m2。 分隔缝的宽度宜为5～30mm。可采用木板在浇注混凝土之前支设，混凝土初凝后取出，起条时不得损坏分隔缝处的混凝土；当采用切割法施工时，其切割深度宜为防水层厚度的3/4。分隔缝内应嵌填密封材料，上部应设置保护层。
技术交底记录（表式C2-2-1）编号 交底日期年月日 工程名称信业佳·佳园住宅小区分部（分项）工程名称屋面 施工单位美信佳集团建设有限公司交底部位屋面防水 交底内容： 一、材料要求 1、SBS改性沥青防水卷材，采用3mm厚。 2、冷底子油。 3、橡胶沥青嵌缝膏：用于特殊部位、管根等处的嵌固密封； 4、材料必须符合设计要求 二、主要机具 小平铲、钢线刷、滚刷、橡皮刮板、汽油喷灯等，由施工队准备。 三、作业条件： 1、基层必须牢固，无松动现象；表面应平整、牢固、干燥；阴阳角处均应做成圆弧形（半径50mm）。 2、每部位屋面施工时待屋面女儿墙、机房、水箱间伸出屋面的设备、水暖管道安设完毕，设备基础、出屋面的通风道等施工完毕后进行屋面防水工程的施工。 3、防水施工用材料均为易燃物，必须准备好相应的消防器材，作业面设置灭火器，并派专人看火。 4、施工前认真审核图纸，熟悉防水工程施工方案，并进行技术交底。 5、防水工程必须由专业队施工，操作人员持证上岗 6、铺贴防水层的基层必须按设计施工完毕，并经养护后干燥，含水率不大于9%；基层应平整、牢固，不空鼓、不起砂。 四、操作工艺 1、防水工艺流程：基层处理→刷冷底子油→附加层施工→铺贴防水卷材→热熔封边→验收→蓄水试验→验收 2、基层处理： 2.1基层的凹槽缺陷用1:2.5水泥砂浆找平，达到表面光滑平顺。 2.2出屋面的管根、阴阳角等部位用1：2.5水泥砂浆抹出半径不小于50mm的圆弧角，注意管道连续集中处，管与管之间的管根也要处理到位，防止遗漏。 2.3铺贴卷材前将基层表面的突起物、砂浆、疙瘩等杂物清除，把尘土清理干净。基层干燥，含水率不大于9%，检测方法：将1m*1m见方的同质卷材平铺在防水基层上，在中午太阳直射3小时后掀开，基层覆
刚性防水屋面技术要求 (1) 对材料的技术要求 ①水泥：新规范中规定宜采用普通硅酸盐水泥或硅酸盐水泥，用矿渣硅酸盐水泥时，应采取减小泌水性的措施，水泥标号不宜低于425号，不得使用火山灰质水泥。 ②石子：最大粒径不宜超过15mm，含泥量不应大于1%。 ③砂子：应采用中砂或粗砂，含泥量不应大于2%。 ④水：应用不含有害物质的洁净水。 ⑤钢筋：宜采用冷碳冷拔钢丝。 ⑥外加剂：应根据不同技术要求，选用不同品种的外加剂。 ⑦密封材料：应符合设计要求，采用弹性或弹塑性密封材料。 (2) 对基层的要求 ①结构层必须有足够的刚度，挠曲变形应在允许范围以内，结构表面无较大的裂缝出现。 ②板缝灌缝：板缝应用强度等级不小于C20的细石砼灌缝，在灌缝的砼中宜掺入微膨胀剂，浇灌时应震捣密实。当缝宽大于40mm或上窄下宽时，板缝内应设置构造钢筋，增大其刚度。 ③板端缝密封处理：根据规范要求，必须将板端缝进行密封处理，以提高屋面防水的可靠性。 ④找平、找坡：在安装屋面板时就应在结构层上找出2%～3%的坡度。 (3) 防水层砼配合比 应在施工前由试验部门进行配合比设计，符合规范规定的技术要求。 (4) 物质准备要求 ①现浇砼所用的水泥、石子、砂子及钢筋等材料应按工程需要量一次备足，保证屋面砼防水层能连续一次浇筑完毕。 ②各种施工用的机械如砼搅拌机、垂直运输设备、平板震捣器等应按要求设置齐全，能保证施工使用安全。 (5) 对屋面设施的要求 伸出屋面的各种管道、结构物、预埋件、预留孔等，已按设计要求安设完毕或预留位置；天沟、檐沟已用水泥砂浆找好坡度；各种泛水、水落口、排水口等节点已按设计要求进行了柔性密封处理。 ： ：
刚性防水屋面工程施工工 艺 The final edition was revised on December 14th, 2020.
刚性防水屋面工程施工工艺 1 总则 1．1 适用范围 本工艺标准适用于防水等级为I～Ⅲ级的屋面防水层。 1．2编制参考标准及规范 (1)《屋面工程质量验收规范》 GB 50207-2002 (2)《建筑工程施工质量验收统一标准》 GB 50300-2001 2 术语 (1)基层处理剂：为了增强防水材料与基层之间的粘结力，在防水层施工之前，预先涂刷在基层上的涂料。 (2)分格缝：屋面找平层、刚性防水层、刚性保护层上预先留设的缝。刚性保护层在表面上做成V型槽，称为表面分格缝。 (3)改性沥青密封材料：用沥青为基料，用适量的合成高分子聚合物进行改性，加入填充料和其他化学助剂配制而成的膏状密封材料。 (4)合成高分子密封材料：以合成高分子材料为主体，加入适量的化学助剂、填充料和着色剂，经过特定的生产工艺加工而成的膏状密封材料。 3 基本规定 (1)刚性防水层中细石混凝土中不得使用火山灰水泥；当采用矿渣硅酸盐水泥时，应采用减少泌水性的措施，混凝土的强度等级不应低于C20。 (2)刚性防水层与立墙及突出屋面结构等交接处，均应做柔性密封处理；刚性防水层与基层间宜设置隔离层。 (3)混凝土中掺加膨胀剂、减水剂、防水剂等外加剂时，应按配合比准确计量，投料顺序得当，并应用机械搅拌，机械振捣。 (4)刚性防水层应设置分格缝，分格缝内应嵌填密封材料。 (5)细石混凝土防水层的厚度不应小于40mm。 4 施工准备 4．1 技术准备 (1)根据设计图纸及相关施工验收规范编制施工方案(或作业指导书)。 (2)按照施工方案(或作业指导书)要求做好技术、安全交底。 4．2材料要求
一、工程概况 哈尔滨工程大学动力学院3＃实验楼工程，位于哈尔滨工程大学动力学院西侧，马家沟河南侧。该工程由哈尔滨工程大学投资建设，轻工建设监理公司监理，哈尔滨长城建筑集团股份有限公司承建。该工程屋面防水等级为二级，屋面防水工程采用“一刚一柔”双道防水，即一道三元乙丙柔性防水卷材，上做40mm厚细石混凝土（内加钢筋网）。 动力学院3＃实验楼1～7轴间屋面工程已于2007年施工完毕，由于设计单位对工程进行修改，经建设单位同意，决定破坏已施工完毕的1轴处，C～D轴间屋面，留设洞口，重新施工该范围内的屋面工程。 二、施工方法及技术措施 1.已施工完毕屋面的拆除 1.1由于屋面刚性防水层已施工完毕，防水层已进行分格，进行拆除施工时，所涉及到的面层必须整块扒除，所以由专人测设屋面需穿洞位置，确定后人工进行刚性防水的扒除。 1.2人工清理干净该位置柔性防水卷材上部残渣及其保护层。1.3割除需施工范围内柔性防水层，清理该处下部找平层。 1.4人工清理找平层，抽挪保温层挤塑板。 1.5楼面开洞施工时，由于施工处板距底部高度达到16m，未避免坠落碎块破坏其下部已施工完成品及施工过程扰动周边屋面刚性防水板块，决定采用水钻钻孔，塔吊配合整体拆除的方法施工。 1.6施工时，首先在开洞位置中部钻孔两处，孔径100mm，然后用钢丝绳穿过孔洞，吊挂与塔吊吊钩上，吊装完毕后，沿板周圈
间距10mm钻孔，钻孔结束，塔吊吊起，吊至现场内。 2.被破坏屋面的修复 2.1采用1：3水泥砂浆修补、抹平凿剔洞口竖立面及洞口处平面。 2.2沿洞口四周砌690mm高，240mm厚红砖翻口，上部做60mm返水檐。抹灰采用1：3水泥砂浆。 2.3刷涂聚氨酯防水隔汽胶，平面位置刷涂至旧防水处，立面沿翻口上卷300mm。 2.4人工铺设保温、找平层，应注意新旧部位连接密实，确保没有空鼓，表面平整。 2.5铺设柔性防水层，沿翻口根部铺设附加层一道，在其上再做卷材，新铺设卷材与原卷材搭接宽度100mm，卷材沿翻口上卷300mm。卷材防水层施工完毕后，在其上做1：3水泥砂浆保护层。 2.6柔性防水保护层达到强度，表面干燥并清理干净之后，进行防水板块分格条的镶贴，所有防水板块均一次性浇筑，内部铺设间距50mm×50mmφ4钢丝网。泛水处的混凝土应夹两层防裂钢丝网，以防混凝土板块开裂，泛水角高度达到滴水檐口底部并填实，不得有空隙现象。 2.7刚性混凝土板块施工强度达到10%完后进行嵌缝施工。 2.8施工做法详见下图：
刚性防水屋面工程施工工艺 本章适用于防水等级为I～Ⅲ级的屋面防水：不适用于设有松散材料保温层的屋面以及受较大震动或冲击的和坡度大于15％的建筑屋面。对于刚性屋面要结合实际情况，宜采用刚柔结合的施工方法进行施工。 7.1 材料要求 7.1.1细石混凝土不得使用火山灰质水泥；当采用矿渣硅酸盐水泥时，应采用减少泌水性的措施。粗骨料含泥量不应大于1%，细骨料含泥量不应大于2%。 7.1.2 混凝土水灰比不应大于0.55；每立方米混凝土水泥用量不得小于330kg；含砂率宜为35％～40％；灰砂比宜为1：2～1：2.5；混凝土强度等级不应低于C 20。 7.1.3混凝土中掺加的外加剂应有合格证明，并做现场复试后方可使用。外加剂按配合比准确计量，投料顺序得当，并应使用机械搅拌，机械振捣。 7.2 主要机具 混凝土搅拌机、手推车、小水桶、半截桶、铁锹（平锹）、木刮杠、水平（准）尺、木拍子、扫帚、钢丝刷、凿子、锤子、低压照明灯等。 7.3 作业条件 7.3.1 已施工完的结构层、找平层、隔汽层、保温层、隔离层办理完验收手续，伸出屋面的机房、水池、烟囱等已按设计施工完毕。
7.3.2 基层清理干净，已洒水冲洗、湿润，在女儿墙面四周弹好水平控制线，找好泛水及标高。 7.3.3 伸出屋面的水管、风管等已安装，并在四周预留分格缝，以便嵌缝；管根部位应用细石混凝土填塞密实，将管根固定。 7.3.4 夜晚作业时，应落实好照明设施；雨季施工时，应尽量安排在晴天施工，施工时环境温度应在5℃～35℃之间，避免在负温度或烈日爆晒下施工。 7.4 操作工艺 7.4.1细石混凝土刚性防水层。 1 工艺流程： 2隔离层施工。 隔离层可选用干铺卷材、砂垫层、低标号砂浆等材料。干铺卷材隔离层做法：在找平层上干铺一层卷材，卷材的接缝均匀粘牢，表面涂刷两道石灰水或掺10％水泥的石灰浆以防止日晒卷材发软，待隔离层干燥有一定强度后进行防水层施工。低强度等级砂浆隔离层采用
16-3 刚性防水屋面 刚性防水屋面就是指利用刚性防水材料作防水层得屋面。主要有普通细石混凝土防水屋面、补偿收缩混凝土防水屋面、纤维混凝土防水屋面、预应力混凝土防水屋面等。尤以前两者应用最为广泛。 与前述得卷材及涂膜防水屋面相比，刚性防水屋面所用材料易得，价格便宜，耐久性好，维修方便，但刚性防水层材料得表观密度大，抗拉强度低，极限拉应变小，易受混凝土或砂浆得干湿变形、温度变形与结构变形得影响而产生裂缝。因此刚性防水屋面主要适用于防水等级为III级得屋面防水，也可用作I、II级屋面多道防水设防中得一道防水层；不适用于设有松散保温层得屋面、大跨度与轻型屋盖得屋面，以及受振动或冲击得建筑屋面。而且刚性防水层得节点部位应与柔性材料复合使用，才能保证防水得可靠性。 刚性防水屋面得一般构造形式如图16-26所示。 图16-26 刚性防水屋面构造 16-3-1 材料要求 16-3-1-1 水泥与骨料 1．水泥 宜采用普通硅酸盐水泥或硅酸盐水泥；当采用矿渣硅酸盐水泥时应采取减少泌水性得措施；水泥得强度等级不低于32、5MPa，不得使用火山灰质硅酸盐水泥。水泥应有出厂合格证，质量标准应符合国家标准得要求。 2．砂（细骨料） 应符合《普通混凝土用砂质量标准及检验方法》（JGJ 52-92）得规定，宜采
用中砂或粗砂，含泥量不大于2%，否则应冲洗干净。如用特细砂、山砂时，应符合《特细砂混凝土配制及应用技术规程》（DBS1/5002-92）得规定。 3．石（粗骨料） 应符合《普通混凝土用碎石或卵石质量标准及检验方法》（JGJ 53-92）得规定，宜采用质地坚硬，最大粒径不超过15mm，级配良好，含泥量不超过1%得碎石或砾石，否则应冲洗干净。 4，水 水中不得含有影响水泥正常凝结硬化得糖类、油类及有机物等有害物质，硫酸盐及硫化物较多得水不能使用，pH值不得小于4。一般自来水与饮用水均可使用。 5．混凝土及砂浆 混凝土水灰比不应大于0、55；每立方米混凝土水泥最小用量不应小于330kg；含砂率宜为35%~40%；灰砂比应为1：2~1：2、5,混凝土强度等级不应低于C20；并宜掺入外加剂。普通细石混凝土、补偿收缩混凝土得自由膨胀率应为0、05%~0、1%。 16-3-1-2 外加剂 刚性防水层中使用得膨胀剂、减水剂、防水剂、引气剂等外加剂应根据不同品种得适用范围、技术要求来选择。常用得外加剂品种、性能及掺量范围参见表16-47~表16-50。 常见膨胀剂主要品种表16-47 常用防水剂主要品种表16-48
刚性防水屋面 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
刚性防水屋面，是以细石混凝土作防水层的屋面。刚性防水屋面要求基层变形小，一般只适用于无保温层的屋面，因为保温层多采用轻质多孔材料，其上不宜进行浇筑混凝土的湿作业。此外，刚性防水屋面也不宜用于高温、有振动和基础有较大不均匀沉降的建筑。 刚性防水屋面的构造一般有：防水层、隔离层、找平层、结构层等，刚性防水屋面应尽量采用结构找坡。 防水层：采用不低于C20的细石混凝土整体现浇而成，其厚度不小于40mm.为防止混凝土开裂，可在防水层中配直径4～6mm，间距100～200mm的双向钢筋网片，钢筋的保护层厚度不小于10mm . 隔离层：位于防水层与结构层之间，其作用是减少结构变形对防水层的不利影响。在结构层与防水层间设一隔离层使二者脱开。隔离层可采用铺纸筋灰、低强度等级砂浆，或薄砂层上干铺一层油毡等做法。 找平层：当结构层为预制钢筋混凝土屋面板时，其上应用1：3水泥砂浆做找平层，厚度为20mm.若屋面板为整体现浇混凝土结构时则可不设找平层。 结构层：一般采用预制或现浇的钢筋混凝土屋面板。 平屋面的保护层 规范要求：有机防水层不得直接暴露于大气中，必须在防水层上作保护层。根据屋面情况，大致分如下几个方面。 （1）上人屋面： 可分别选用如下产品：8--10厚的地砖块材、预制砼板（30*250 *250或者 40*370*370）、架空砼板（350*490*490、砼c20，双向配直径4的钢筋、筋间距150），板缝1：2的砂浆填实。 （2）不上人屋面： 可分别选用如下产品：预制架空砼板，粒径3--5的绿豆沙、中沙，卵石（粒径10--30、厚度50），浅色反光涂料（涂刷两道），水泥砂浆保护层（厚20，分割缝间距1m) (3)屋面架空砼板可采用砖砌架空：顺水方向砌厚120、高180的砖带，砖带间距500；或者砌120*120*180的砖墩、双向间距500。 绿豆砂是指粒径4~6mm的粗砂粒或小石子。常用于油毡屋面的表面。 二毡三油或三毡四油屋面铺完最后一层油毡后、要挠上一层热蹄琦脂，随即铺上一层洁净、干燥的绿豆砂。这层绿豆砂的作用是阻挡阳光照射沥青，延缓防水层的老化变质，并且防止沥青因过热而流淌。这种带砂屋面适用于不上人的屋面。若是上人的平屋面，油毡上面可能设置有架空隔热板等保护层，油毡上应当铺绿豆砂。 绿豆砂不仅用于油毡屋面，也可用于水刷石、干粘石、剁假石等装饰抹灰。 绿豆砂是指粒径4~6mm的粗砂粒或小石子，常用于油毡屋面的表面。屋面的绿豆砂保护层在计算重力荷载的时候怎么算的一般为mm2。 二毡三油或三毡四油屋面铺完最后一层油毡后、要挠上一层热玛碲脂，随即铺上一层洁净、干燥的绿豆砂。这层绿豆砂的作用是阻挡阳光照射沥青，延缓防水层的老化变质，并且防止沥青因过热而流淌。这种带绿豆砂屋面适用于不上人的屋面。若是上人的平屋面，油毡上面可能设置有架空隔热板等保护层，油毡上应当铺绿豆砂。绿豆砂不仅用于油毡屋面，也可用于水刷石、干粘石、剁假石等装饰抹灰。 不上人屋面用改性沥青防水卷材防水层，传统工艺一般都是二毡三油一砂或三毡四油一砂。设计、预算、施工都把绿豆砂定为改性沥青防水卷材防水层的组成部分。从实践调研来看，很
