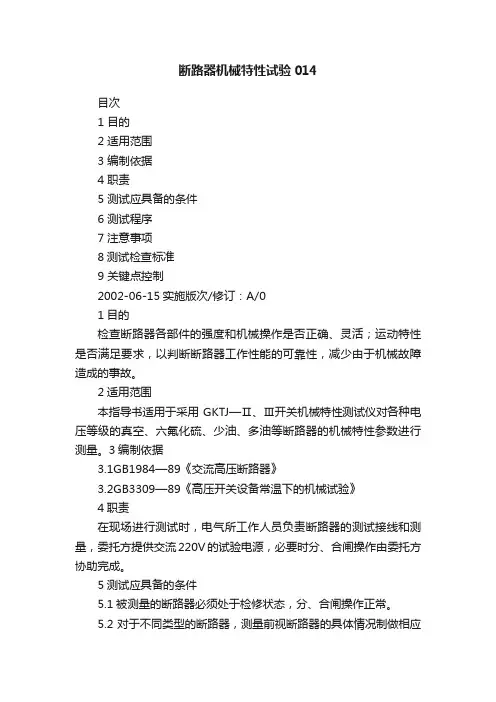

目次
1 目的
2 适用范围
3 编制依据
4 职责
5 测试应具备的条件
6 测试程序
7 注意事项
8测试检查标准
9 关键点控制
2002-06-15实施版次/修订：A/0
1目的
检查断路器各部件的强度和机械操作是否正确、灵活；运动特性是否满足要求，以判断断路器工作性能的可靠性，减少由于机械故障造成的事故。
2适用范围
本指导书适用于采用GKTJ—Ⅱ、Ⅲ开关机械特性测试仪对各种电压等级的真空、六氟化硫、少油、多油等断路器的机械特性参数进行测量。3编制依据
3.1GB1984—89《交流高压断路器》
3.2GB3309—89《高压开关设备常温下的机械试验》
4职责
在现场进行测试时，电气所工作人员负责断路器的测试接线和测量，委托方提供交流220V的试验电源，必要时分、合闸操作由委托方协助完成。
5测试应具备的条件
5.1被测量的断路器必须处于检修状态，分、合闸操作正常。
5.2对于不同类型的断路器，测量前视断路器的具体情况制做相应的传感器安装架。
5.3仪器、设备、工具
5.3.1GKTJ—Ⅱ、Ⅲ开关机械特性测试仪
2002-06-15实施版次/修订：A/0
5.3.2HFY—Ⅲ高压开关合、分闸操作电源
5.3.3测试用的测试线、接线夹、电源插座
6测试程序
6.1传感器的安装
6.1.1将传感器壳体固定在开关本体上，使其导向孔与开关动触头运动方向保持一致，且同心。
6.1.2将传感器滑标与动触头保持绝缘连接，并保证与动触头做1：1的相对同向运动。
6.1.3将传感器信号线插头可靠插入仪器后面板上的传感器插头座内。
6.2合分闸信号线的连接
6.2.1用导线将断路器操作机构上合闸线圈两端和分闸线圈的两端和仪器的合闸、分闸接线柱相连。
6.2.2若合闸或分闸线圈前级有接触器，则应把接触器线圈接到相应的接线柱上。
6.3连接线的接法
6.3.1单断口四线接法：将A、B、C三相断口的同一端用导线短接，并连到仪器断口信号接线柱的一极，其余三根接在另一极。
6.3.2双断口七线接法：将A相两个静触头线分别接在仪器断口信号接线柱的红色接线柱上，将动触头线连在一起接在相应的黑接线柱上，B、C 两相接法依次类推。
2002-06-15实施版次/修订：A/0
6.4测量
6.4.1打开电源对仪器进行自检，确认仪器能正常工作。
6.4.2自检完后使仪器处于等待状态，此时进行开关合闸操作，仪器自动记录所有测量数据并从头到尾显示一遍，再一次按测试数码显示选择键，又重新显示一遍，按有关的打印键，打印出所有数据和波形。
6.4.3进行开关分闸操作，仪器自动记录所有测量数据并从头到尾显示一遍，按有关的打印键，打印出所有数据和波形。
7注意事项
7.1当断路器使用的是电磁操动机构时，仪器的合闸线圈接线必须接到合闸接触器上，切勿连到大电流线圈上，以免烧毁仪器。
7.2传感器支架应牢固，壳体与支架应保持绝缘。
7.3在断路器上进行接线时，应关掉仪器电源开关。
8测试检查标准
8.1 所测量的结果应符合断路器的标准和产品的技术条件。
9关键点控制
根据不同型号的断路器制作不同的测试支架。
2002-06-15实施版次/修订：A/0
实验一高压真空断路器动作特性测试 一、实验目的 1.熟悉12kV真空断路器的技术参数以及认识其内部结构。 2.掌握其储能、合闸、分闸操作过程。 3.利用断路器动特性分析仪测量得到合闸、分闸的相关数据。 二、主要实验设备 (VS1)型户内高压真空断路器4台 断路器动特性分析仪 3.旋转传感器 三、实验方法 VS1(ZN63A)型户内高压真空断路器(以下简称断路器)是用于12KV电力系统中的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。由于真空断路器的特殊优越性，尤其适用于要求额定工作电流的频繁操作或多次开断短路电流的场所。 断路器采用操动机构与断路器本体一体式设计，既可作固定安装单元，也可配置专用推进机构，组成手车单元使用。 1.真空断路器的技术参数和内部结构 主要规格及技术参数见下表。
操动机构为平面布置的弹簧操动机构，具有手动储能和电动储能，操动机构置于灭弧室前的机箱内，机箱被四块中间隔板分成五个装配空间，其间分别装有操动机构的储能部分、传动部分、脱扣部分和缓冲部分，断路器将灭弧室与操动机构前后布置组成统一整体，即采用整体型布置，这种结构设计，可使操作机构的操作性能与灭弧室开合所需性能更为吻合，减少不必要的中间传动环节，降低了能耗和噪声，使断路器的操作性能更为可靠，断路器既可装入手车式开关柜，也可装入固定式开关柜（具体参见图1、图2）。
2.实验步骤与内容 (1)掌握断路器的储能、合闸、分闸操作过程。 1)储能操作：使用摇把插入手动储能孔中逆时针摇动带动链轮传动系统运动，链轮转动时带动储能轴跟随转动，并通过拐臂拉伸合闸弹簧进行储能。到达储能位置时，框架上的限位杆压下滑块使储能轴与链条传动系统脱开，储能保持掣子顶住滚轮保持储能位置，同时储能轴上连板带动储能指示牌翻转显示“已储能”标记，此时断路器处于合闸准备状态。 2)合闸操作：用手按下“合闸”按钮使储能保护轴转动，使掣子松开滚轮，合闸弹簧收缩同时通过拐臂使储能轴和轴上的凸轮转动，凸轮又驱动连杆机构带
瑞典保加玛（programma）TM1600/ MA61断路器机械特性测试仪 产品特点： ▲采用模块化结构，TM1600时间测量通道可为4-16个通道 ▲MA61测速通道可为2-6个的组合，来满足不同应用的需要 ▲系统结构精巧，只有10Kg左右，工作电源为交直流两用且自动切换，并且内部带有可自动充电电池▲TM1600每个计时通道都是独立的，可测主触点和带合闸电阻触点的动作时间 ▲内置打印机，可现场打印测试结果 ▲配置各种传感器（可选件）及安装套件以适应各生产厂家不同结构型式的操作机构的应用要求 ▲既可面板操作也可通过PC CABA 软件控制，方便灵活（PC CABA 软件为选购件） ▲中文操作界面，方便使用 ▲建立强大的数据库，对断路器实行电子文档管理（PC CABA 软件为选购件） ▲DRM1000大电流发生器应用于测试Siemens石墨触头断路器的合/分时间 ▲动态电阻测试方法可分析拉弧触点磨损及断路器两端同时接地时进行测试 产品主要功能： ▲断路器主触点/带合闸电阻合、分时间，弹跳，同期 ▲断路器总行程，超程，反弹，合、分平均速度，刚合/刚分速度 控制模式： ▲单合，单分，合分，分合，分合分 应用领域： 应用于测试各种高压变电站现场和工业环境中的断路器（开关）测试， 主要有： ABB：HPL550P LTB145 LTP245 VD4 SIEMENS：3AP 3AQEE 3AQEG 3AT AREVA：GL312 GL314 GL317 及同类型国产断路器 CABAWIN完善便捷的管理软件 ▲备注：有关CABA Win软件功能及应用图示请点击：产品相关文档下载: 右键-->"另存为"下载 软件操作界面 完善的管理 直观的结果
合、分闸线圈回路，合、分闸线圈电流、电压，断路器动触头行程，断路器触头速度，合闸弹簧状态，断路器动作过程中的机械振动，断路器操作次数统计等。一般为准确判断，可采用专门的高压开关特性测试仪进行动特性的测试，优质的高压开关动特性测试仪应当满足检测数据真实可靠，测试准确度高，便于工作人员操作，抗干扰能力强等优势。 但是再精密的开关测试仪也有会生病的时候，那么高压开关机械特性测试仪在试验现场出现问题时，应该怎么治愈这些病灶呢？ 现场用仪器进行控制合、分闸操作时，开关不动作 1、现场合、分闸控制接线不正确 处理办法：找到现场控制柜的控制接线图，询问相关保护专业人员，分别找出合、分闸线圈和开关辅助接点，参见本说明书中的控制接线图重新接线。 2、现场线圈负载过大或控制回路短路，仪器无法正常驱动，电源发出过载的蜂鸣声警告（四声后电源自动恢复）
处理办法：①、对于电磁机构的开关，由于开关合闸线圈要求的驱动电流很大（高达100A以上），而仪器操作电源的最大带载能力为20A。致使负载过大，仪器无法正常驱动。这时请采用外触发方式，把合闸控制线接在合闸接线圈上，分闸控制线接在分闸线圈上，采集分合闸的电压信号（触发计时），直流或交流电均可。②、检查控制回路，保证回路畅通。 3、检查仪器储能、分闸、合闸是否有直流输出 处理方法：①、储能直流电压检查：请将万用表设置在直流1000V档位，将储能控制线红、黑色线分别接在万用表的红、黑线上。在储能界面进行测试， 时间延长至3秒钟，按储能测试电压输出。如无电压输出，电源故障请返厂维修。 ②、合闸直流电压检查：在仪器处在分闸状态进行检查（不接断口测试线就是分闸状态，测试界面也会同样显示“分”字，如果A1断口显示是“合”字，表示此断口有故障，请切换到A2断口）。将分合闸控制线接在内触发航插上，请将万用表设置在直流1000V档位，将储能控制线红、黑色线分别接在万用表的红、黑线上。首先在设置菜单中将采集时间延长3秒钟，然后在测试菜单中选择电源联动，点击开始测试菜单，电压输出。 ③、分闸直流电压检查：在仪器处在合闸状态下进行检查，将断口线的黄线和黑线夹在一起，再接控制线到内触发，其他的步骤和合闸电压检查一样。 ④、以上三种方法如果没有电压输出，请将仪器返厂检查维修。请不要自行打开仪器仪表，内部有高压输出危险。 ⑤、应对措施：如果没有直流输出，又急着做试验，请采用外触方式进行测量，完成后再返厂维修。 4、开关机构存在保护闭锁（如西门子、ABB开关） 处理办法：①使用仪器提供的内电源操作开关合、分闸试验，必须解除闭锁，请现场技术人员或开关厂家人员根据现场控制柜的控制接线图，协助解除闭锁。 ②用现场操作电源，用“外触发”方式试验。 仪器做单合、单分测试时，开关动作了，显示断口未动作提示 1、断口线未接好： ①、做户内10KV开关时，黄（A）、绿（B）、红（C）接动触头，静触头 三相短接后接黑线。
FSK8机械开关特性测试仪 一、产品概述 开关特性测试仪依据中国电力行业标准《高压开关综合测试仪通用技术条件DL/T 846.3—2004》执行制造的新款设备，采用国际最新的贴片元件及微处理器，抗干扰能力强，测试精度高，直接控制开关合/分动作，并快速准确地显示测量结果，还可打印各项测试数据和时间-行程（断口）特性曲线图、时间-电流特性曲线图。 华胜FS-K系列仪器显示windows菜单界面，具有智能化提示，操作简单，可省略说明书操作，具有COM及USB接口，具备超大容量存储空间，仪器自身存储30组测试数据，连接USB可存储280组测试数据。本仪器可用于各种电压等级的真空、SF6、少油、多油、VSI负荷开关的机械特性参数测试。测量数据稳定、接线方便，操作简单，品质卓越，是高压开关机械特性参数测试最方便的工具。 二、性能特点 （1）以GB/T1984-2003《高压交流断路器》国内最新标准依据，以DL/T846.3-2004《高压开关综合测试仪》中华人民共和国电力行业标准为参考设计研发； （2）适且500KV电压等级以内各种高压断路器的机械动特性测试； （3）可实测行程和自定义行程； （4）能够实现开关的单合、分、合分、合分合操作；
（5）接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）全部数据，自动保存数据，提供后期查询，也可现场打印所有数据及运动曲线图； （6）采用汉字提示以人机对话的方式操作； （7）数据准确，抗干扰性强，体积小，重量轻，美观大方； （8）机内配有时钟电路，可显示当前年、月、日、时、分、秒，即使断电，也能自动保存设置及测试数据； （9）机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器设备和高压开关测试仪； （10）能自动判别操作类型（合闸或分闸操作）并汉字提示； （11）开关的动作控制分内部控制（本机发出合分闸命令），外部控制（外部控制对线圈通电）和手动合分，手动合分时无线圈带电信号； （12）能动态为您分析出断路器每一运动点的时间、行程、速度之间的关系； （13）可为您配置笔记本电脑及仪器上传软件，实现网上查阅和办公室打印。 三、测试功能 四、产品技术参数 1. 使用环境 输入电源 220V ±10% 50Hz ±10% 大气压力 86～106kpa 温 度 －10～40℃ 湿 度 ≦80%RH 2. 安全性能 绝缘电阻 ＞2M Ω 介电强度 电源对机壳工频1.5KV 耐压1分钟，无闪络与飞弧。 （1）合（分）闸顺序 （11）刚合（分）速度 （2）合（分）闸最大时间 （12）最大速度 （3）三相不同期 （13）平均速度 （4）同相不同期 （14）金短时间 （5）合（分）闸时间 （15）无流时间 （6）弹跳时间 （16）电流波形曲线(动态) （7）弹跳次数 （17）时间行程曲线(动态) （8）行程 （18）速度行程曲线(动态) （9）超程 注：时间单位均为ms （10）弹跳幅度 速度 m/s 距离 mm
开关机械特性测试仪说明书 由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击， 避免触电危险，注意人身安全！ 安全要求 请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。 只有合格的技术人员才可执行维修。 —防止火灾或人身伤害 使用适当的电源线。只可使用专用并且符合规格的电源线。 正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。 注意所有终端的额定值。为了防止火灾或电击危险，请注意所有额定值和标记。在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。 使用适当的保险丝。只可使用符合规定类型和额定值的保险丝。避免接触裸露电路和带电金属。有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。 请勿在易爆环境中操作。 －安全术语 警告：警告字句指出可能造成人身伤亡的状况或做法。 目录 一、介绍 (5) 二、面板介绍 (7) 三、仪器操作说明 (10) 四、开关接线案例 (14) 五、注意事项 (19)
第一部分：介绍 1.1概述 HTGK-H 高压开关测试仪以单片机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。 1.2主要测试项目及功能 1．12个断口的固有分、合闸时间； 2．重合闸时间； 3．分、合闸最大不同期性； 4．刚分、刚合速度； 5．弹跳时间及幅度； 6．开关开距及开关超行程（真空开关预置开关行程）； 7．分、合闸平均速度； 8．显示、打印速度—距离曲线 1.3 主要技术指标 1．时间测量 同时可测量断口数：≤12个 测定过程整定时间：0—6秒 分辨率：0.1ms
实验一 高压真空断路器动作特性测试 一、 实验目的 1. 熟悉 12kV 真空断路器的技术参数以及认识其内部结构。 2. 掌握其储能、合闸、分闸操作过程。 3. 利用断路器动特性分析仪测量得到合闸、分闸的相关数据。 二、 主要实验设备 1.ZN63A(VS1)型户内高压真空断路器 4 台 2.TLHG-305 断路器动特性分析仪 3. 旋转传感器 三、 实验方法 VS1(ZN63A)型户内高压真空断路器 ( 以下简称断路器 ) 是用于 12KV 电力系统 中的户内开关设备， 作为电网设备、 工矿企业动力设备的保护和控制单元。 由于 真空断路器的特殊优越性， 尤其适用于要求额定工作电流的频繁操作或多次开断 短路电流的场所。 断路器采用操动机构与断路器本体一体式设计， 既可作固定安装单元， 也可 配置专用推进机构，组成手车单元使用。 1. 真空断路器的技术参数和内部结构 主要规格及技术参数见下表。 序号 项目 单位 数值 1 额定电压 12 2 额定短时工频耐受电压（ 1min ） V 42 3 额定雷电冲击耐受电压（峰值） 75 4 额定频率 HZ 50 5 额定电流 A 630 6 额定短路开断电流 20/25 31.5 40 50 7 kA 31.5 40 50 额定短时耐受电流 20/25 8 额定短路持续时间 S 4 9 额定峰值耐受电流 kA50/63 80 100 125
10额定短路关合电流50/6380100125 11二次回路工频耐受电压（ 1min）V2000 12额定单个 / 背对背电容组开断电流A 630/400(40kA 、50kA 为 800/400) 13额定电容器组关合涌流kA12.5( 频率不大于 1000Hz) 14分闸时间（额定电压） ms 15-50 15合闸时间（额定电压）35-70 16机械寿命20000(50kA 为 10000 次) 17额定电流开断次数（电寿命）次20000(50kA 为 10000 次) 18额定短路电流开断次数50(40kA 为 30、50kA 为 20) 19动、静触头允许磨损累计厚度mm3 20额定合闸操作电压 21额定分闸操作电压V AC110/220 DC110/220 22储能电机额定电压 23储能电机额定功率W70(40kA、50kA 为 80) 24储能时间s≤ 10 25触头开距 mm 11± 1 26超行程 3.5 ±0.5 27触头合闸弹跳时间 ms ≤2(40kA、50kA≤3) 28三相分、合闸不间期性≤2 29平均分闸速度（触头分开～ 6mm） m/s 0.9-1.2 30平均合闸速度（ 6mm～触头闭合）0.5-0.8 ≤ 60(630A) ≤50(1250A) 31主导电回路电阻≤ 35(1600-2000A) ≤25(2500A 以上 ) 2400± 200(20kA、25kA) 32触头合闸接触压力N 3100±200(31.5kA) 4250± 250(40kA) 6500± 500(50kA)
GKC-F 开关动作特性测试仪 使 用 说 明 书 武汉德威电力测试设备有限公司
目录 一. 概述 (3) 二. 功能与特点 (3) 三. 技术指标 (4) 四. 术语定义 (4) 五. 面板介绍 (5) 六. 断口线的连接 (6) 七. 传感器的安装 (7) 八. 打印机的使用 (7) 九. 测试程序 (9) 十．查看历使数据 (13) 十一. 日常维护 (14) 十二. 产品的成套性 (14) 十三. 售后服务 (14) 十四. 传感器安装图 (15) : 一．概述
随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担 负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数 是判断断路器性能的重要参数之一。GKC-F型高压开关机械特性测试仪，是我厂依据最新的 《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压 测试设备通用技术条件》第3部分，DL/T846.3-2004高压开关综合测试仪为设计依据，为 进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、 六氟化硫等高压断路器的机械动特性参数。 二．功能与特点 2.1测试功能 （1）合（分）闸顺序（12）超行程 （2）合（分）闸最大时间（13）过行程 （3）三相不同期（14）刚合（分）速度 （4）同相不同期（15）最大速度 （5）合（分）闸时间（16）平均速度 （6）动作时间（17）金短时间 （7）弹跳时间（18）无流时间 （8）弹跳次数（19）电流波形曲线(动态) （9）弹跳幅度 (20) 时间行程速度动态曲线(ms) （10）行程 (21) 时间速度行程动态曲线(mm) （11）开距 单位均为: 时间ms 速度 m/s 距离 mm 2.2特点 （1）可做电动操作和手动操作; （2）适应500KV电压等级以内各种高压断路器的机械动特性测试； （3）可实测行程和自定义行程； （4）能够实现断路器的单合、单分、合分、重合,重分操作； （5）接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）全部数据， 可选择保存50组数据，提供后期查询和上传电脑永久保存,也可现场调阅打印所有数据及运 动曲线图； （6）采用汉字提示以人机对话的方式操作； （7）数据准确，抗干扰性强，体积小，重量轻，美观大方； （8）机内配有时钟电路，可显示当前年、月、日、时、分、秒，即使断电，也能自动保 存设置数据及测试数据； （9）机内带有延时保护功能，断路器动作后能自动切断动作电源，很好的保护了断路器 设备和高压开关测试仪； （10）仪器内置直流电源,AC :220V/5A,不存在常规整流电源输出瞬间的电压跌落,用以试 验开关动作电压非常精确. （11）能动态地为您分析出断路器每1ms时间内的、行程、速度之间的关系； （12）可配置上传软件，实现电脑存档和网上查阅, 打印。 三．技术指标 环境组别：属GB6587.1-1986《电子测量仪器环境试验总纲》中的Ш组仪器.
高压真空断路器动作特性测试实验指 导书
实验一高压真空断路器动作特性测试 一、实验目的 1.熟悉12kV真空断路器的技术参数以及认识其内部结构。 2.掌握其储能、合闸、分闸操作过程。 3.利用断路器动特性分析仪测量得到合闸、分闸的相关数据。 二、主要实验设备 1.ZN63A(VS1)型户内高压真空断路器4台 2.TLHG-305断路器动特性分析仪 3.旋转传感器 三、实验方法 VS1(ZN63A)型户内高压真空断路器(以下简称断路器)是用于12KV电力系统中的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。由于真空断路器的特殊优越性，特别适用于要求额定工作电流的频繁操作或多次开断短路电流的场所。 断路器采用操动机构与断路器本体一体式设计，既可作固定安装单元，也可配置专用推进机构，组成手车单元使用。 1.真空断路器的技术参数和内部结构 主要规格及技术参数见下表。
操动机构为平面布置的弹簧操动机构，具有手动储能和电动储能，操动机构置于灭弧室前的机箱内，机箱被四块中间隔板分成五个装配空间，其间分别装有操动机构的储能部分、传动部分、脱扣部分和缓冲部分，断路器将灭弧室与操动机构前后布置组成统一整体，即采用整体型布置，这种结构设计，可使操作机构的操作性能与灭弧室开合所需性能更为吻合，减少不必要的中间传动环节，降低了能耗和噪声，使断路器的操作性能更为可靠，断路器既可装入手车式开关柜，也可装入固定式开关柜（具体参见图1、图2）。
2.实验步骤与内容 (1)掌握断路器的储能、合闸、分闸操作过程。 1)储能操作：使用摇把插入手动储能孔中逆时针摇动带动链轮传动系统运动，链轮转动时带动储能轴跟随转动，并经过拐臂拉伸合闸弹簧进行储能。到达储能位置时，框架上的限位杆压下滑块使储能轴与链条传动系统脱开，储能保持掣子顶住滚轮保持储能位置，同时储能轴上连板带动储能指示牌翻转显示“已储

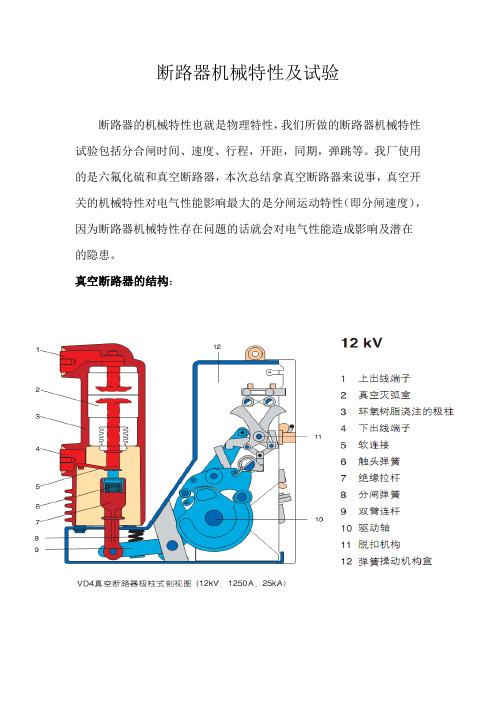

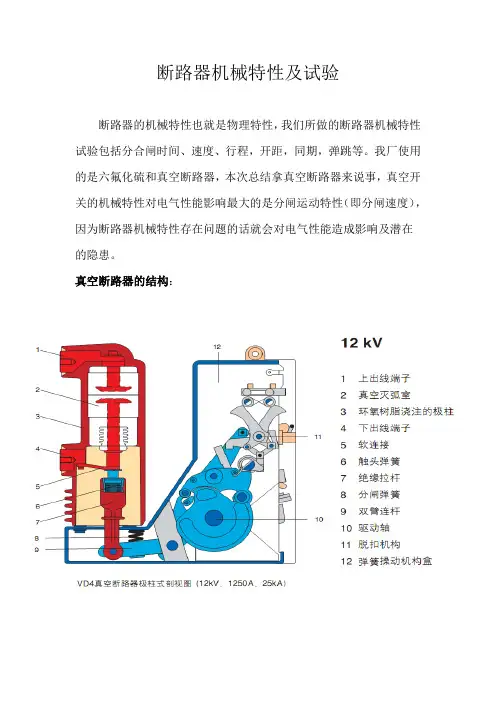

断路器机械特性及试验 断路器的机械特性也就是物理特性，我们所做的断路器机械特性试验包括分合闸时间、速度、行程，开距，同期，弹跳等。我厂使用的是六氟化硫和真空断路器，本次总结拿真空断路器来说事，真空开关的机械特性对电气性能影响最大的是分闸运动特性（即分闸速度），因为断路器机械特性存在问题的话就会对电气性能造成影响及潜在 的隐患。 真空断路器的结构：
