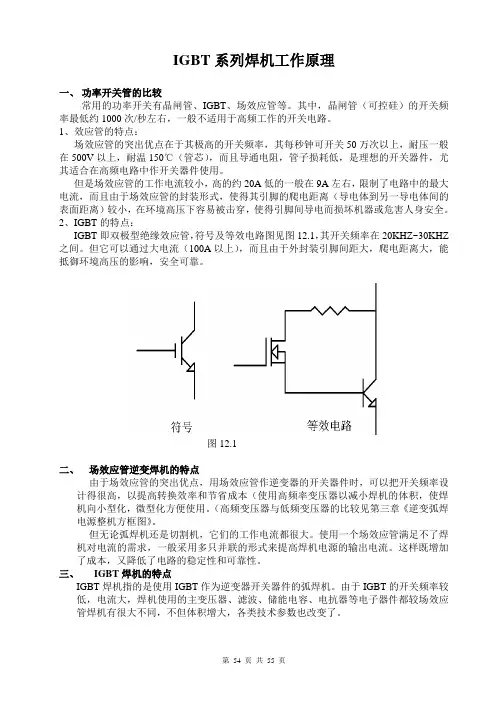

第十一章IGBT系列焊机工作原理
一、功率开关管的比较
常用的功率开关有晶闸管、IGBT、场效应管等。其中，晶闸管（可控硅）的开关频率最低约1000次/秒左右，一般不适用于高频工作的开关电路。
1、效应管的特点：
场效应管的突出优点在于其极高的开关频率，其每秒钟可开关50万次以上，耐压一般在500V以上，耐温150℃（管芯），而且导通电阻，管子损耗低，是理想的开关器件，尤其适合在高频电路中作开关器件使用。
但是场效应管的工作电流较小，高的约20A低的一般在9A左右，限制了电路中的最大电流，而且由于场效应管的封装形式，使得其引脚的爬电距离（导电体到另一导电体间的表面距离）较小，在环境高压下容易被击穿，使得引脚间导电而损坏机器或危害人身安全。
2、IGBT的特点：
IGBT即双极型绝缘效应管，符号及等效电路图见图11.1，其开关频率在20KHZ~30KHZ 之间。但它可以通过大电流（100A以上），而且由于外封装引脚间距大，爬电距离大，能抵御环境高压的影响，安全可靠。
图11.1
二、场效应管逆变焊机的特点
由于场效应管的突出优点，用场效应管作逆变器的开关器件时，可以把开关频率设计得很高，以提高转换效率和节省成本（使用高频率变压器以减小焊机的体积，使焊机向小型化，微型化方便使用。（高频变压器与低频变压器的比较见第三章《逆变弧焊电源整机方框图》。
但无论弧焊机还是切割机，它们的工作电流都很大。使用一个场效应管满足不了焊机对电流的需求，一般采用多只并联的形式来提高焊机电源的输出电流。这样既增加了成本，又降低了电路的稳定性和可靠性。
三、IGBT焊机的特点
IGBT焊机指的是使用IGBT作为逆变器开关器件的弧焊机。由于IGBT的开关频率较低，电流大，焊机使用的主变压器、滤波、储能电容、电抗器等电子器件都较场效应管焊机有很大不同，不但体积增大，各类技术参数也改变了。
四、IGBT焊机工作原理：
1、半桥逆变电路工作原理如图11.2
图11.2 图11.3
工作原理：
①tl时间：开关K1导通，K2截止，电流方向如图中①，电源给主变T供电，并给电
容C2充电。
②t2时间：开关K1、K2都截止，负截无电流通过（死区）。
③t3时间：开关K1截止，K2导通，电容C2向负载放电。
④t4时间：开关K1、K2均截止，又形成死区。如此反复在负载上就得到了如图11.3
的电流，实现了逆变的目的。
2、IGBT焊机的工作原理
①电源供给：
和场效应管作逆变开关的焊机一样，焊机电源由市电供给，经整流、滤波后供给逆变器。
②逆变：
由于IGBT的工作电流大，可采用半桥逆变的形式，以IGBT作为开关，其开通与关闭由驱动信号控制。
③驱动信号的产生：
驱动信号仍然采用处理脉宽调制器输出信号的形式。使得两路驱动信号的相位错开（有死区），以防止两个开关管同时导通而产生过大电流损坏开关管。驱动信号的中点同样下沉一定幅度，以防干扰使开关管误导通。
④保护电路：
IGBT焊机也设置了过流、过压、过热保护等，有些机型也有截流，以保证焊机及人身安全，其工作原理与场效应管焊机相似。

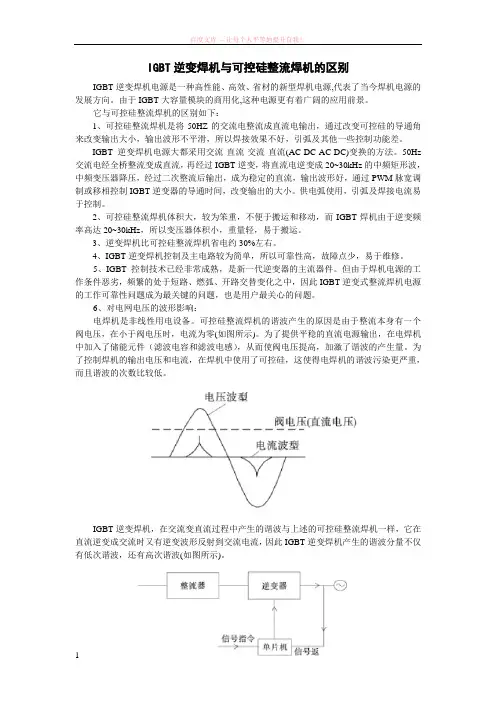

逆变电焊机的基本工作原理： 逆变电焊机主要是逆变器产生的逆变式弧焊电源， 又称弧焊逆变器， 是一种新型的焊接电源。 是将工频（50Hz）交流电， 先经整流器整流和滤波变成直流， 再通过大功率开关电子元件（晶闸管SCR、晶体管GTR、场效应管MOSFET或IGBT），逆变成几kHz~几十kHz的中频交流电， 同时经变压器降至适合于焊接的几十V电压， 再次整流并经电抗滤波输出相当平稳的直流焊接电流。 其变换顺序可简单地表示为： 工频交流（经整流滤波）→直流（经逆变）→中频交流（降压、整流、滤波）→直流。即为：AC→DC→AC→DC 因为逆变降压后的交流电， 由于其频率高， 则感抗大， 在焊接回路中有功功率就会大大降低。 所以需再次进行整流。 这就是目前所常用的逆变电焊机的机制。 逆变电源的特点： 弧焊逆变器的基本特点是工作频率高， 由此而带来很多优点。 因为变压器无论是原绕组还是副绕组， 其电势E与电流的频率f、磁通密度B、铁芯截面积S及绕组的匝数W有如下关系：E=4.44fBSW 而绕组的端电压U近似地等于E，即： U≈E=4.44fBSW 当U、B确定后，若提高f，则S减小，W减少， 因此， 变压器的重量和体积就可以大大减小。 就能使整机的重量和体积显著减小。 还有频率的提高及其他因素而带来了许多优点， 与传统弧焊电源比较， 其主要特点如下： 1.体积小、重量轻，节省材料，携带、移动方便。 2.高效节能，效率可达到80%~90%，比传统焊机节电1/3以上。 3.动特性好，引弧容易，电弧稳定，焊缝成形美观，飞溅小。 4.适合于与机器人结合，组成自动焊接生产系统。 5.可一机多用，完成多种焊接和切割过程。
IGBT的结构和工作原理 图1所示为一个N 沟道增强型绝缘栅双极晶体管结构，N+ 区称为源区，附于其上的电极称为源极。N+ 区称为漏区。器件的控制区为栅区，附于其上的电极称为栅极。沟道在紧靠栅区边界形成。在漏、源之间的P 型区（包括P+ 和P 一区）（沟道在该区域形成），称为亚沟道区（Subchannel region ）。而在漏区另一侧的P+ 区称为漏注入区（Drain injector ），它是IGBT 特有的功能区，与漏区和亚沟道区一起形成PNP 双极晶体管，起发射极的作用，向漏极注入空穴，进行导电调制，以降低器件的通态电压。附于漏注入区上的电极称为漏极。 IGBT 的开关作用是通过加正向栅极电压形成沟道，给PNP 晶体管提供基极电流，使IGBT 导通。反之，加反向门极电压消除沟道，流过反向基极电流，使IGBT 关断。IGBT 的驱动方法和MOSFET 基本相同，只需控制输入极N一沟道MOSFET ，所以具有高输入阻抗特性。当MOSFET 的沟道形成后，从P+ 基极注入到N 一层的空穴（少子），对N 一层进行电导调制，减小N 一层的电阻，使IGBT 在高电压时，也具有低的通态电压。 2.IGBT 的工作特性 1.静态特性 IGBT 的静态特性主要有伏安特性、转移特性和开关特性。 IGBT 的伏安特性是指以栅源电压Ugs 为参变量时，漏极电流与栅极电压之间的关系曲线。输出漏极电流比受栅源电压Ugs 的控制，Ugs 越高，Id 越大。它与GTR 的输出特性相似．也可分为饱和区1 、放大区2 和击穿特性3 部分。在截止状态下的IGBT ，正向电压由J2 结承担，反向电压由J1结承担。如果无N+ 缓冲区，则正反向阻断电压可以做到同样水平，加入N+缓冲区后，反向关断电压只能达到几十伏水平，因此限制了IGBT 的某些应用范围。 IGBT 的转移特性是指输出漏极电流Id 与栅源电压Ugs 之间的关系曲线。它与MOSFET 的转移特性相同，当栅源电压小于开启电压Ugs(th) 时，IGBT 处于关断状态。在IGBT 导通后的大部分漏极电流范围内，Id 与Ugs呈线性关系。最高栅源电压受最大漏极电流限制，其最佳值一般取为15V左右。 IGBT 的开关特性是指漏极电流与漏源电压之间的关系。IGBT 处于导通态时，由于它的PNP 晶体管为宽基区晶体管，所以其B 值极低。尽管等效电路为达林顿结构，但流过MOSFET 的电流成为IGBT 总电流的主要部分。此时，通态电压Uds(on) 可用下式表示： Uds(on) ＝Uj1 ＋Udr ＋IdRoh 式中Uj1 —— JI 结的正向电压，其值为0.7 ～1V ；Udr ——扩展电阻Rdr 上的压降；Roh ——沟道电阻。
★超声波焊接是热塑性塑料在超声波振动作用下，由于表面分子间摩擦生热而使两块塑料熔接在一起的焊接方法。 超声波金属焊接: 1、超声波金属焊接 超声波金属焊接的优点在于快速、节能、熔合强度高、导电性好、无火花、接近冷态加工；缺点是所焊接金属件不能太厚（一般小于或等于5mm）、焊点位不能太大、需要加压。超声波金属焊接是一种机械处理过程，在焊接过程中，并无电流在被焊件中流过，也无诸如电焊模式的焊弧产生，由于超声焊接不存在热传导与电阻率等问题，因此对于有色金属材料来说，无疑是一种理想的金属焊接设备系统，对于不同厚度的片材，能有效地进行焊接。 超声波焊接原理: 超声波塑料焊接机超声波塑料焊接原理 当超声波作用于热塑性的塑料接触面时，会产生每秒几万次的高频振动，这种达到一定振幅的高频振动，通过上焊件把超声能量传送到焊区，由于焊区即两个焊接的交界面处声阻大，因此会产生局部高温。又由于塑料导热性差，一时还不能及时散发，聚集在焊区，致使两个塑料的接触面迅速熔化，加上一定压力后，使其融合成一体。当超声波停止作用后，让压力持续几秒钟，使其凝固成型，这样就形成一个坚固的分子链，达到焊接的目的，焊接强度能接近于原材料强度。超声波塑料焊接的好坏取决于换能器焊头的振幅，所加压力及焊接时间等三个因素，焊接时间和焊头压力是可以调节的，振幅由换能器和变幅杆决定。这三个量相互作用有个适宜值，能量超过适宜值时，塑料的熔解量就大，焊接物易变形；若能量小，则不易焊牢，所加的压力也不能太大。这个最佳压力是焊接部分的边长与边缘每1mm的最佳压力之积 原理分析图
超声波焊接优点: 1、超声波塑料焊接优点：焊接速度快，焊接强度高、密封性好；取代传统的焊接/粘接工艺，成本低廉，清洁无污染且不会损伤工件；焊接过程稳定，所有焊接参数均可通过软件系统进行跟踪监控，一旦发现故障很容易进行排除和维护。 2、超声波金属焊接优点：1）、焊接材料不熔融，不脆弱金属特性。2）、焊接后导电性好，电阻系数极低或近乎零。3）、对焊接金属表面要求低，氧化或电镀均可焊接。4）、焊接时间短，不需任何助焊剂、气体、焊料。5）、焊接无火花，环保安全。 超声波金属焊接适用产品: 1）、镍氢电池镍氢电池镍网与镍片互熔与镍片互熔。2）、锂电池、聚合物电池铜箔与镍片互熔，铝箔与铝片互熔。3）、电线互熔，偏结成一条与多条互熔。4）、电线与名种电子元件、接点、连接器互熔。5）、名种家电用品、汽车用品的大型散热座、热交换鳍片、蜂巢心的互熔。6）、电磁开关、无熔丝开关等大电流接点，异种金属片的互熔。7）、金属管的封尾、切断可水、气密。 超音波的熔焊应用方法: 一、熔接法：以超音波超高频率振动的焊头在适度压力下，使二块塑胶的接合面产生摩擦热而瞬间熔融接合，焊接强度可与本体媲美，采用合适的工件和合理的接口设计，可达到水密及气密，并免除采用辅助品所带来的不便，实现高效清洁的熔接。二、铆焊法：将超音波超高频率振动的焊头，压着塑胶品突出的梢头，使其瞬间发热融成为铆钉形状，使不同材质的材料机械铆合在一起。三、埋植：藉着焊头之传道及适当之压力，瞬间将金属零件（如螺母、螺杆等）挤入预留入塑胶孔内，固定在一定深度，完成后无论拉力、扭力均可媲美传统模具内成型之强度，可免除射出模受损及射出缓慢之缺点。四、成型：本方法与铆焊法类似，将凹状的焊头压着于塑胶品外圈，焊头发出超音波超高频振动后将塑胶溶融成形而包覆于金属物件使其固定，且外观光滑美观、此方法多使用在电子类、喇叭之固定成形，及化妆品类之镜片固定等。五、点焊：A、将二片塑胶分点熔接无需预先设计焊线，达到熔接目的。B、对比较大型工件，不易设计焊线的工件进行分点焊接，而达到熔接效果，可同时点焊多点。六、切割封口：运用超音波瞬间发振工作原理，对化纤织物进行切割，其优点切口光洁不开裂、不拉丝。超声波金属焊接机2、超声波金属焊接原理是利用超声频率（超过16KHz ）的机械振动能量，连接同种金属或异种金属的一种特殊方法．金属在进行超声波焊接时，既不向工件输送电流，也不向工件施以高温热源，只是在静压力之下，将框框振动能量转变为工作间的摩擦功、形变能及有限的温升．接头间的冶金结合是母材不发生熔化的情况下实现的一种固态焊接．因此它有效地克服了电阻焊接时所产生的飞溅和氧化等现象．超

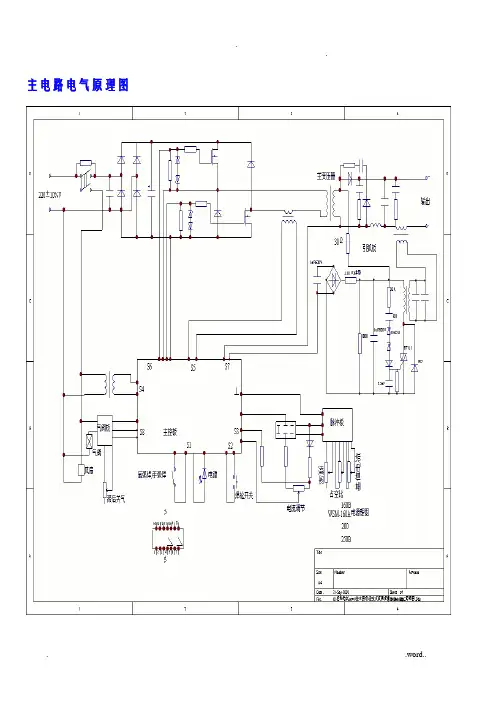

第一章主回路工作原理 一、什么叫主回路 主回路指焊机中提供功率电源的电路部分。 二、主回路原理图（以ARC160例） 三、组成器件说明 1、K——电源开关 用以接通（或切断）与市电（220V、50赫兹）的联系 2、RT——起动电阻 因焊机启动时要给后面的滤波电解电容充电。为避免过大的开机浪涌电流损坏开关及触发空开跳闸，在开机时接入启动电阻，用以限制浪涌电流。正常工作后，启动电阻被继电器短路。实际电路中，为避免因开机浪涌电流冲击造成启动电阻损坏，起动电阻采用了热敏电阻（PTC和NTC），它们具有良好的耐冲击性。 3、J1——继电器 开关接通之后，电流通过启动电阻给滤波电解电容充电，当电容电压达到一定值时，辅助电源开始工作提供24V电，使继电器吸合，将启动电阻短路。 4、DB——硅桥 此硅桥用于一次整流，将市电220V、50赫兹交流电整流后输出308V的直流电。 5、C1——电解滤波电容 整流后输出的308V的直流电为脉动直流，此电容起滤平作用 6、R——放电电阻 在关机以后，滤波电容中存有很高电压，为了安全，用此电阻将存电放掉。 7、C2——高频滤波电容 在高频逆变中，需要给开关管提供高频电流，而电解滤波电容因本身电感及引线电感的原因，不能提供高频电流，因此需要高频电容提供。 8、Q——开关管 开关管Q1、Q2、Q3、Q4组成全桥逆变器，在驱动信号作用下，将308V直流转 变成100Kz（10万赫兹）交流电的。 9、C3——隔直电容 为避免直流电流流过变压器肇成变压器饱而接入此电容。
10、T1——主变压器 变压器的作用是将308V的高压变换成适合电弧焊接所需要的几十伏的低压。 11、D——快速恢复二极管 D5、D6的作用是二次整流，即将100KHz的高频交流电流再次转变成直流电流。 12、L1——电抗器 电抗器具有平波续流作用，可使输出电流变得连续稳定，保证焊接质量。 13、RF——分流器 分流器是用锰铜制成的大功率小阻值的电阻，用于检测输出电流的大小，提供反馈信号。 四、全桥逆变器工作原理 1、全桥逆变器的电路图 2、全桥逆变器工作原理 全桥逆变器每个工作周期分四个时段，分别为t1、t2、t3、t4，其工作原理如下： t1时段K1、K4导通，K2、K3关断 电流方向：正极K1 C1 T K4 地 t2时段K1、K4、K2、K3关断 无电流 t3时段K1、K4关断，K2、K3导通 电流方向：正极K2 C1 T K3 地 t4时段K1、K4、K2、K3关断 无电流 从上述分析看，在t1与t3时段里，流过变压器T的电流方向正好相反，也就是将直流电变成了交流电。 五、主回路中点波形图
igbt工作原理及应用 绝缘栅双极型晶体管（IGBT）的保护 引言 绝缘栅双极型晶体管IGBT是由MOSFET和双极型晶体管复合而成的一种器件,其输入极为MOSFET,输出极为PNP晶体管,因此,可以把其看作是MOS输入的达林顿管。它融和了这两种器件的优点,既具有MOSFET器件驱动简单和快速的优点,又具有双极型器件容量大的优点,因而,在现代电力电子技术中得到了越来越广泛的应用。在中大功率的开关电源装置中,IGBT由于其控制驱动电路简单、工作频率较高、容量较大的特点,已逐步取代晶闸管或GTO。但是在开关电源装置中,由于它工作在高频与高电压、大电流的条件下,使得它容易损坏,另外,电源作为系统的前级,由于受电网波动、雷击等原因的影响使得它所承受的应力更大,故IGBT的可靠性直接关系到电源的可靠性。因而,在选择IGBT时除了要作降额考虑外,对IGBT的保护设计也是电源设计时需要重点考虑的一个环节。 1 IGBT的工作原理 IGBT的等效电路如图1所示。由图1可知,若在IGBT的栅极和发射极之间加上驱动正电压,则MOSFET导通,这样PNP晶体管的集电极与基极之间成低阻状态而使得晶体管导通;若IGBT的栅极和发射极之间电压为0V,则MOSFET截止,切断PNP晶体管基极电流的供给,使得晶体管截止 由此可知,IGBT的安全可靠与否主要由以下因素决定：
——IGBT栅极与发射极之间的电压; ——IGBT集电极与发射极之间的电压; ——流过IGBT集电极－发射极的电流; ——IGBT的结温。 如果IGBT栅极与发射极之间的电压,即驱动电压过低,则IGBT不能稳定正常地工作,如果过高超过栅极－发射极之间的耐压则IGBT可能永久性损坏;同样,如果加在IGBT集电极与发射极允许的电压超过集电极－发射极之间的耐压,流过IGBT集电极－发射极的电流超过集电极－发射极允许的最大电流,IGBT的结温超过其结温的允许值,IGBT都可能会永久性损坏。 2 保护措施 在进行电路设计时,应针对影响IGBT可靠性的因素,有的放矢地采取相应的保护措施。 2．1 IGBT栅极的保护 IGBT的栅极－发射极驱动电压VGE的保证值为±20V,如果在它的栅极与发射极之间加上超出保证值的电压,则可能会损坏IGBT,因此,在IGBT的驱动电路中应当设置栅压限幅电路。另外,若IGBT的栅极与发射极间开路,而在其集电极与发射极之间加上电压,则随着集电极电位的变化,由于栅极与集电极和发射极之间寄生电容的存在,使得栅极电位升高,集电极－发射极有电流流过。这时若集电极和发射极间处于高压状态时,可能会使IGBT发热甚至损坏。如果设备在运输或振动过程中使得栅极回路断开,在不被察觉的情况下给主电路加上
ZX7逆变焊机工作原理 核心提示: 主电路主要由输入整流器、逆变电路和输出整流器所组成，现以逆变电路为半桥式串联逆变电路为例，如图1 所示。 图1(1) ZX 7 系列逆变直流弧焊机主电路电气原理图(1)
图1(2)ZX 7 系列晶闸管逆变直流弧焊机主电路电气原理图(2) (一) 输入整流器 输入整流电路由三相整流桥堆VC1、限流R2和滤波C1~C4所组成。此外，还有自动空气开关QF1、电阻R1。QF1内有热脱扣和电磁脱扣装置，当发生过载、短路等故障时，能自动切断电源以保护焊机。本开关只作保护用。启动焊机和停止焊接时，应由用户配电板的空气开关控制。R1为压敏电阻，作过电压保护。三相380V的电压经三相桥式整流后以及由于滤波电容的作用，电压高达600V，带电检查焊机的
故障时，应特别注意人身安全，做好防护工作。 (二) 逆变电路 这是主电路的核心部分，它由换向电容C5~C8、开关元件——晶闸管VT7和VT8、主T1、限制冲击电流的L1等组成。现通过其电路简图来说明逆变的原理和过程。 图2 逆变电路简图 参看图2，当VT7被触发导通而VT8为关断时，C5、C6经VT7、器T1的一次绕组N1放电，电流为I1’，电压U5-6逐渐下降至零，于是C5、C6中电场的能量转变成变压器的磁场能量。接着，磁场释放能量而向C5、C6反向充电；与此同时，输入整流器经VT7、N1给电容C7、C8充电，充电电流为I1”。I1’和I1”构成了变压器T1一次侧绕组N1中的正半波电流I1，即I1=I1’+I1”。当C5、C6被反向充电，U5-6为负值时促使VT7关断。 VT7关断后，VT8被触发导通，逆变工作过程与上述相似，即C7、C8经T1的N1、VT8放电，电流为I’2。放电至零时，接着变压器磁场能量向C7、C8反向充电，UC7-8为负值；与此同时，输入整流器向C5、C6充电，电流为I2”。显然，与电流I1方向相反，因而构成了N1中的负半波电流。在UC7-8为负值时，促使VT8关断。 这样，每当VT7和VT8交替导通、关断一次，就在主变压器T1绕组中产生一个周波的电流。晶闸管每秒钟通、断的次数就决定了逆变器的工作频率。 由上述逆变过程可以看出：一个晶闸管关断后，另一个晶闸管才能导通。否则，将造成短路，烧坏晶闸管，并使逆变过程失败。为使逆变器能正常工作，在任意工作范围内，必须使流经晶闸管的瞬时电流过零的时刻（即换向电容放电，电压降到零后又出现负值）至其关断的这段时间间隔tx（称晶闸管的休止时间）均应大于晶闸管的关断时间tq，即 tx>tq 而且，还应该对晶闸管的最高工作频率加以限制，即要求： fm≤1/2tx
解析IGBT工作原理及作用 一、IGBT是什幺 ?IGBT(Insulated Gate Bipolar Transistor)，绝缘栅双极型晶体管，由BJT(双极型三极管)和MOS(绝缘栅型场效应管)组成的复合全控型电压驱动式功率半 导体器件, 兼有MOSFET的高输入阻抗和GTR的低导通压降两方面的优点。GTR饱和压降低，载流密度大，但驱动电流较大;MOSFET驱动功率很小， 开关速度快，但导通压降大，载流密度小。IGBT综合了以上两种器件的优点，驱动功率小而饱和压降低。非常适合应用于直流电压为600V及以上的变流 系统如交流电机、变频器、开关电源、照明电路、牵引传动等领域。 ?通俗来讲:IGBT是一种大功率的电力电子器件，是一个非通即断的开关，IGBT没有放大电压的功能，导通时可以看做导线，断开时当做开路。三大特点就是高压、大电流、高速。 ?二、IGBT模块 ?IGBT是Insulated Gate Bipolar Transistor（绝缘栅双极型晶体管）的缩写，IGBT是由MOSFET和双极型晶体管复合而成的一种器件，其输入极为MOSFET，输出极为PNP晶体管，它融和了这两种器件的优点，既具有MOSFET器件驱动功率小和开关速度快的优点，又具有双极型器件饱和压降 低而容量大的优点，其频率特性介于MOSFET与功率晶体管之间，可正常工 作于几十kHz频率范围内，在现代电力电子技术中得到了越来越广泛的应用，在较高频率的大、中功率应用中占据了主导地位。 ?IGBT的等效电路如图1所示。由图1可知，若在IGBT的栅极和发射极之 间加上驱动正电压，则MOSFET导通，这样PNP晶体管的集电极与基极之 间成低阻状态而使得晶体管导通；若IGBT的栅极和发射极之间电压为0V，
IGBT 驱动原理 目录 一、简介 二、工作原理 三、技术现状 四、测试方法 五、选取方法 简介： 绝缘栅双极晶体管IGBT 是第三代电力电子器件，安全工作，它集功率晶体管GTR 和功率场效应管MOSFET的优点于一身，具有易于驱动、峰值电流容量大、自关断、开关频率高 (10-40 kHz) 的特点，是目前发展最为迅速的新一代电力电子器件。广泛应用于小体积、高 效率的变频电源、电机调速、UPS 及逆变焊机当中。IGBT 的驱动和保护是其应用中的关 键技术。 1 IGBT 门极驱动要求 1.1 栅极驱动电压 因IGBT 栅极- 发射极阻抗大，故可使用MOSFET 驱动技术进行驱动，但IGBT 的输入电容较MOSFET 大，所以IGBT 的驱动偏压应比MOSFET驱动所需偏压强。图 1 是一个典型的例子。在+20 ℃情况下，实测60 A ，1200 V 以下的IGBT 开通电压阀值为 5 ～6 V ，在实际使用时，为获得最小导通压降，应选取Ugc ≥(1.5 ～3)Uge(th) ，当Uge 增加时，导通时集射电压Uce 将减小，开通损耗随之减小，但在负载短路过程中Uge 增加，集电极电流Ic 也将随之增加，使得IGBT 能承受短路损坏的脉宽变窄，因此Ugc 的选择不应太大，这足以使IGBT 完全饱和，同时也限制了短路电流及其所带来的应力( 在具有短路工作过程的设备中，如在电机中使用IGBT 时，+Uge 在满足要求的情况下尽量选取最小值，以提高其耐短路能力) 。
1.2 对电源的要求 对于全桥或半桥电路来说，上下管的驱动电源要相互隔离，由于IGBT 是电压控制器件，所需要的驱动功率很小，主要是对其内部几百至几千皮法的输入电容的充放电，要求能提供较大的瞬时电流，要使IGBT 迅速关断，应尽量减小电源的内阻，并且为防止IGBT 关断时产生的du/dt 误使IGBT 导通，应加上一个-5 V 的关栅电压，以确保其完全可靠的关断 ( 过大的反向电压会造成IGBT 栅射反向击穿，一般为-2 ～10 V 之间) 。 1.3 对驱动波形的要求 从减小损耗角度讲，门极驱动电压脉冲的上升沿和下降沿要尽量陡峭，前沿很陡的门极电压使IGBT 快速开通，达到饱和的时间很短，因此可以降低开通损耗，同理，在IGBT 关断时，陡峭的下降沿可以缩短关断时间，从而减小了关断损耗，发热量降低。但在实际使用中，过快的开通和关断在大电感负载情况下反而是不利的。因为在这种情况下，IGBT 过快的开通与关断将在电路中产生频率很高、幅值很大、脉宽很窄的尖峰电压Ldi/dt ，并且这种尖峰很难被吸收掉。此电压有可能会造成IGBT 或其他元器件被过压击穿而损坏。所以在选择驱动波形的上升和下降速度时，应根据电路中元件的耐压能力及du/dt 吸收电路性能综合考虑。 1.4 对驱动功率的要求 由于IGBT 的开关过程需要消耗一定的电源功率，最小峰值电流可由下式求出： I GP = △ U ge /R G +R g ； 式中△Uge=+Uge+|Uge| ；RG 是IGBT 内部电阻；Rg 是栅极电阻。 驱动电源的平均功率为： P AV =C ge △ Uge 2 f, 式中． f 为开关频率；Cge 为栅极电容。 1.5 栅极电阻 为改变控制脉冲的前后沿陡度和防止震荡，减小IGBT 集电极的电压尖峰，应在IGBT 栅极串上合适的电阻Rg 。当Rg 增大时，IGBT 导通时间延长，损耗发热加剧；Rg 减小时，di/dt 增高，可能产生误导通，使IGBT 损坏。应根据IGBT 的电流容量和电压额定值以及开关频率来选取Rg 的数值。通常在几欧至几十欧之间( 在具体应用中，还应根据实际情况予以适当调整) 。另外为防止门极开路或门极损坏时主电路加电损坏 IGBT ，建议在栅射间加入一电阻Rge ，阻值为10 k Ω左右。 1.6 栅极布线要求 合理的栅极布线对防止潜在震荡，减小噪声干扰，保护IGBT 正常工作有很大帮助。 a ．布线时须将驱动器的输出级和lGBT 之间的寄生电感减至最低( 把驱动回路包围的面积减到最小) ； b ．正确放置栅极驱动板或屏蔽驱动电路，防止功率电路和控制电路之间的耦合； c ．应使用辅助发射极端子连接驱动电路； d ．驱动电路输出不能和IGBT 栅极直接相连时，应使用双绞线连接(2 转/ cm) ； e ．栅极保护，箝位元件要尽量靠近栅射极。 1.7 隔离问题
超声波焊接机的工作原理 超音波焊接机的工作原理是： 是通过振荡电路振荡出高频信号由换能器转化成机械能（即频率超出人耳听觉阈的高频机械振动能），该能量通过焊头传导到塑料工件上，以每秒上几十万次的振动加上压力使塑料工件的接合面剧烈摩擦后熔化。振动停止后维持在工件上的短暂压力使两焊件以分子链接方式凝固为一体。一般焊接时间小于1秒钟，所得到的焊接强度可与本体相媲美。超声波塑料焊接机可用于热塑性塑料的对焊，也用于铆焊、点焊、嵌入、切除等加工工艺。根据产品的外观来设计模具的大小、形状。 超声波塑料焊接机由气压传动系统、控制系统、超声波发生器、换能器及工具头和机械装置等组成。 1、气动传动系统 包括有：过滹器、减压阀、油雾器、换向器、节流阀、气缸等。 工作时首先由空压机驱动冲程气缸，以带动超声换能器振动系统上下移动，动力气压在中小功率的超声波焊接中气压根据焊接需要调定。 2、控制系统 控制系统由时间继电器或集成电路时间定时器组成。主要功能是：一是控制气压传动系统工作，使其焊接时在定时控制下打开气路阀门，气缸加压使焊头下降，以一定压力压住被焊物件，当焊接完后保压一段时间，然后控制系统将气路阀门换向，使焊头回升复位；二是控制超声波发生器工作时间，本系统使整个焊接过程实现自动化，操作时只启动按钮产生一个触发脉冲，便能自动地完在本次焊接全过程。整个控制系统的顺序是：电源启动一触发控制信号气压传动系统，气缸加压焊头下降并压住焊触发超声发生器工作，发射超声并保持一定焊接时间去除超声发射继续保持一定压力时间退压，焊头回升焊接结束。 3、超声波发生器 （1）功率较大的超声波塑料焊接机，发生器信号采用锁相式频率自动跟踪电路，使发生器输出的频率基本上与换能器谐振频率一致。
ZX7逆变焊机工作原理 主电路主要由输入整流器、逆变电路和输出整流器所组成，现以逆变电路为半桥式串联逆变电路为例，如图1所示。 图1(1) ZX7系列晶闸管逆变直流弧焊机主电路电气原理图(1)
图1(2)ZX7系列晶闸管逆变直流弧焊机主电路电气原理图(2) (一)输入整流器 输入整流电路由三相整流桥堆VC 1、限流电阻R 2 和滤波电容C 1 ~C 4 所组成。此 外，还有自动空气开关QF 1、电阻R 1 。QF 1 内有热脱扣和电磁脱扣装置，当发生 过载、短路等故障时，能自动切断电源以保护焊机。本开关只作保护用。启动 焊机和停止焊接时，应由用户配电板的空气开关控制。R 1为压敏电阻，作过电
压保护。三相380V的电压经三相桥式整流后以及由于滤波电容的作用，电压高达600V，带电检查焊机的故障时，应特别注意人身安全，做好防护工作。 (二)逆变电路 这是主电路的核心部分，它由换向电容C 5~C 8 、开关元件——晶闸管VT 7 和VT 8、主变压器T 1 、限制冲击电流的电感L 1 等组成。现通过其电路简图来说明 逆变的原理和过程。 图2 逆变电路简图 参看图2，当VT 7被触发导通而VT 8 为关断时，C 5 、C 6 经VT 7 、变压器T 1 的一 次绕组N 1放电，电流为I 1 ’，电压U 5-6 逐渐下降至零，于是C 5 、C 6 中电场的能 量转变成变压器的磁场能量。接着，磁场释放能量而向C 5、C 6 反向充电；与此 同时，输入整流器经VT 7、N 1 给电容C 7 、C 8 充电，充电电流为I 1 ”。I 1 ’和I 1 ” 构成了变压器T 1一次侧绕组N 1 中的正半波电流I 1 ，即I 1 =I 1 ’+I 1 ”。当C 5 、C 6 被反向充电，U 5-6为负值时促使VT 7 关断。 VT 7关断后，VT 8 被触发导通，逆变工作过程与上述相似，即C 7 、C 8 经T 1 的 N 1、VT 8 放电，电流为I’ 2 。放电至零时，接着变压器磁场能量向C 7 、C 8 反向充 电，U C7-8为负值；与此同时，输入整流器向C 5 、C 6 充电，电流为I 2 ”。显然， 与电流I 1方向相反，因而构成了N 1 中的负半波电流。在U C7-8 为负值时，促使 VT 8 关断。 这样，每当VT 7和VT 8 交替导通、关断一次，就在主变压器T 1 绕组中产生 一个周波的电流。晶闸管每秒钟通、断的次数就决定了逆变器的工作频率。 由上述逆变过程可以看出：一个晶闸管关断后，另一个晶闸管才能导通。 否则，将造成短路，烧坏晶闸管，并使逆变过程失败。为使逆变器能正常工作，在任意工作范围内，必须使流经晶闸管的瞬时电流过零的时刻（即换向电容放电，电压降到零后又出现负值）至其关断的这段时间间隔t x （称晶闸管的休止 时间）均应大于晶闸管的关断时间t q ，即
第十一章IGBT系列焊机工作原理 一、功率开关管的比较 常用的功率开关有晶闸管、IGBT、场效应管等。其中，晶闸管（可控硅）的开关频率最低约1000次/秒左右，一般不适用于高频工作的开关电路。 1、效应管的特点： 场效应管的突出优点在于其极高的开关频率，其每秒钟可开关50万次以上，耐压一般在500V以上，耐温150℃（管芯），而且导通电阻，管子损耗低，是理想的开关器件，尤其适合在高频电路中作开关器件使用。 但是场效应管的工作电流较小，高的约20A低的一般在9A左右，限制了电路中的最大电流，而且由于场效应管的封装形式，使得其引脚的爬电距离（导电体到另一导电体间的表面距离）较小，在环境高压下容易被击穿，使得引脚间导电而损坏机器或危害人身安全。 2、IGBT的特点： IGBT即双极型绝缘效应管，符号及等效电路图见图11.1，其开关频率在20KHZ~30KHZ 之间。但它可以通过大电流（100A以上），而且由于外封装引脚间距大，爬电距离大，能抵御环境高压的影响，安全可靠。 图11.1 二、场效应管逆变焊机的特点 由于场效应管的突出优点，用场效应管作逆变器的开关器件时，可以把开关频率设计得很高，以提高转换效率和节省成本（使用高频率变压器以减小焊机的体积，使焊机向小型化，微型化方便使用。（高频变压器与低频变压器的比较见第三章《逆变弧焊电源整机方框图》。 但无论弧焊机还是切割机，它们的工作电流都很大。使用一个场效应管满足不了焊机对电流的需求，一般采用多只并联的形式来提高焊机电源的输出电流。这样既增加了成本，又降低了电路的稳定性和可靠性。 三、IGBT焊机的特点 IGBT焊机指的是使用IGBT作为逆变器开关器件的弧焊机。由于IGBT的开关频率较低，电流大，焊机使用的主变压器、滤波、储能电容、电抗器等电子器件都较场效应管焊机有很大不同，不但体积增大，各类技术参数也改变了。

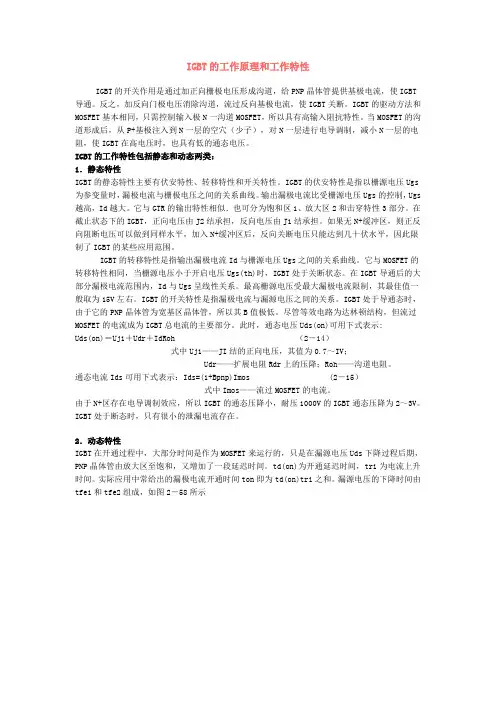

IGBT的工作原理和工作特性 IGBT的开关作用是通过加正向栅极电压形成沟道，给PNP晶体管提供基极电流，使IGBT导通。反之，加反向门极电压消除沟道，流过反向基极电流，使IGBT关断。IGBT的驱动方法和MOSFET基本相同，只需控制输入极N一沟道MOSFET，所以具有高输入阻抗特性。当MOSFET的沟道形成后，从P+基极注入到N一层的空穴（少子），对N一层进行电导调制，减小N一层的电阻，使IGBT在高电压时，也具有低的通态电压。 IGBT的工作特性包括静态和动态两类： 1．静态特性 IGBT的静态特性主要有伏安特性、转移特性和开关特性。IGBT的伏安特性是指以栅源电压Ugs为参变量时，漏极电流与栅极电压之间的关系曲线。输出漏极电流比受栅源电压Ugs的控制，Ugs越高，Id越大。它与GTR的输出特性相似．也可分为饱和区1、放大区2和击穿特性3部分。在截止状态下的IGBT，正向电压由J2结承担，反向电压由J1结承担。如果无N+缓冲区，则正反向阻断电压可以做到同样水平，加入N+缓冲区后，反向关断电压只能达到几十伏水平，因此限制了IGBT的某些应用范围。 IGBT的转移特性是指输出漏极电流Id与栅源电压Ugs之间的关系曲线。它与MOSFET的转移特性相同，当栅源电压小于开启电压Ugs(th)时，IGBT处于关断状态。在IGBT导通后的大部分漏极电流范围内，Id与Ugs呈线性关系。最高栅源电压受最大漏极电流限制，
