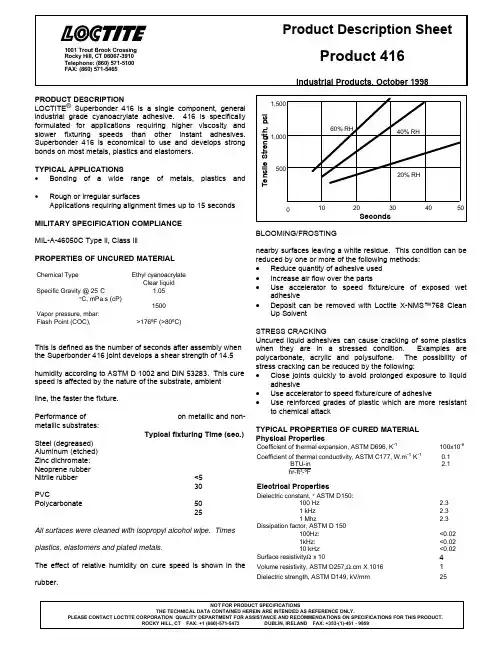

技术参数
产品 416
1998年 10月
产品简介 乐泰?
产品 Superbonder 416是一种单组分，通用工业级氰基丙烯酸酯胶粘剂。本产品与其它瞬干胶相比有较高的粘度和较低的固化速度。 Superbonder416使用经济，对大多数金属、塑料和橡胶具有强粘接性能。
典型用途 粘接大多数金属, 塑料和弹性材料 用于粗糙或不规则表面的粘接 用在要求定位时间可达 15秒的场合
符合军用规格
Superbonder 416 符合： MIL-A-46050C 类型 II ，级别 III 。
固化前材料性能典型值
化学类型氰基丙烯酸乙酯外观透明液体比重@ 250C 1.05 粘度@250C, mPa.s(cP) 1500
ASTM D 1084，方法 B 蒸汽压力， mbar <1闪点(COC) >1760F (>800C) 固化时间
固定时间是根据 ASTM D1002和
DIN53283测试方法, 在涂有 416的两个表面合拢后, 在温度为 720F （220C ）, 相对湿度为 50%时, 测得达到
14.5lb/in 2
或 0.1N/mm 2
剪切强度时所需的时间。固化速度受被粘材料的性质, 环境温度和湿度的影响。一般而言, 胶层越薄, 固定时间越短。乐泰
Superbonder 416粘接金属和非金属材料的性能：
被粘材料典型固定时间(秒) 钢(脱脂) 35铝(蚀刻) 20重铬酸锌 70
所有材料的表面均用异丙醇清洗，固化时间和粘接强度因塑料，橡胶和电镀金属种类的不同有很大差异。
以 Superbonder416氰基丙烯酸酯胶粘剂与丁腈橡胶粘接为例，相对湿度对固化速度的影响如图所示 :
白化
未固化液体胶粘剂挥发可在附近表面沉积一层白色
残留物。这种情况可采用下列一种或多种方法减少 : 减少胶粘剂使用量 加快工件表面空气流动 使用促进剂加速液体胶粘剂的固定/固化 使用乐泰 X-NMS TM
768清洗剂除去白色残留物
应力开裂
未固化液体胶粘剂会使一些处于应力状态下的塑料产生开裂。例如聚碳酸酯 , 丙烯酸类和聚砜材料。可采用如下方法减少应力开裂现象： 将部件快速配合,以减少暴露于液体胶粘剂中的
并非产品规格以下所含技术资料仅供参考请与 LOCTITE 公司技术部门
联系，以便获得该产品规格方面的支持与建议。
氯丁橡胶 <5 丁腈橡胶
<5 ABS
30 PVC
30 聚碳酸酯 50 酚醛材料 25
时间。 使用促进剂加速胶粘剂的固定/固化 使用较耐化学侵蚀的加强级塑料
固化后材料典型性能物理性能
热膨胀系数,ASTM D696,K -1
100×10-6
导热系数， ASTM C177, W.m -1
K -1
0.1 BTU-in
2.1 hr-ft 2
-0F 电性能 介电常数, ASTM D150 @100Hz
2.3 @1kHz 2.3 @1MHz 2.3
耗散因数 , ASTM D150 @100Hz
<0.02 @1kHz <0.02 @10kHz <0.02 表面电阻率,Ω×1016 4体积电阻率,ASTM D257,Ω.cm ×1016
1介电强度,ASTM D149, kV/mm 25
固化后材料特性（在 22 0C(770F)下固化 1周）典型值剪切强度, ASTM D1002(DIN53283)喷砂钢，
N/mm 2
22
(psi) (3200)蚀刻铝， N/mm 2
15 (psi)
(2200) ABS ，N/mm 2
12 (psi) (1750) PVC ，N/mm 2
12 (psi) (1750) 聚碳酸酯， N/mm 2
14 (psi) (2000) 酚醛树脂， N/mm 2
10 (psi) (1450) 氯丁橡胶， N/mm 2
10 (psi) (1450) 丁腈橡胶， N/mm 2
10
(psi) (1450) 剥离强度， ASTM D1876 (DIN 53282)脱脂钢， N/mm <0.5
(piw) (<3)
典型耐环境性能
试验方法: 剪切强度 ASTM-D1002(DI5283)基材:
喷砂低碳钢固化工艺: 在 22 0C(770F)下固化一周.
热强度
剪切强度试验方法: ASTM-D1002(DIN53283)基材: 喷砂低碳钢固化工艺: 在 22 0C(770F)下固化一周.
% Initial strength at RT 室温初始强度的%Temperature:温度
.
热老化
在特定条件下老化, 在220C测试
% Initial strength at RT 初始强度的%，室温测试Hours ：小时
耐化学/溶剂性能
在给定条件下老化, 在220C测试
溶剂温度初始强度保有率%。F/。C 100hr 500hr
1000hr
机油104/40 100 100 95汽油72/22 100 100 100
异丙醇72/22 100 100 100 1,1,1-三氯乙烷72/22 100 100 100氟利昂TA 72/22 100 100 100乙醇
72/22 80 75 65
注意事项本产品不宜在纯氧与/或富氧环境中使用，不能用作氯气或其它强氧化性物质的密封材料使用。
有关本产品的安全注意事项，请查阅乐泰的材料安全数据资料(MSDS)。
使用指南
要获得最佳性能，表面需清洁无油脂。本产品最适合较小粘接厚度(0.05mm)的场合，多余的胶粘剂可用乐泰清洗剂，硝基甲烷或丙酮溶解。
除另有说明外，本产品的理想贮存条件是放在8-210C（46-700F）温度范围内的阴凉干燥处，于原包装内存放。对于未开封的氰基丙烯酸酯胶粘剂最佳的贮存温度是2~80C(36~460F)。对于冰箱中贮存的产品,在开封使用之前，应当使之回升到室温。为避免污染未用胶液，不要将任何胶液倒回原包装内。若想获得更具体的贮存寿命信息，请与当地的乐泰公司技术服务中心联系。
数据范围
本文中的数据为典型的值和/或范围。这些值是根据实际测试数据和周期性验证取得的。
深圳鑫华良科技为
汉高授权经销商.

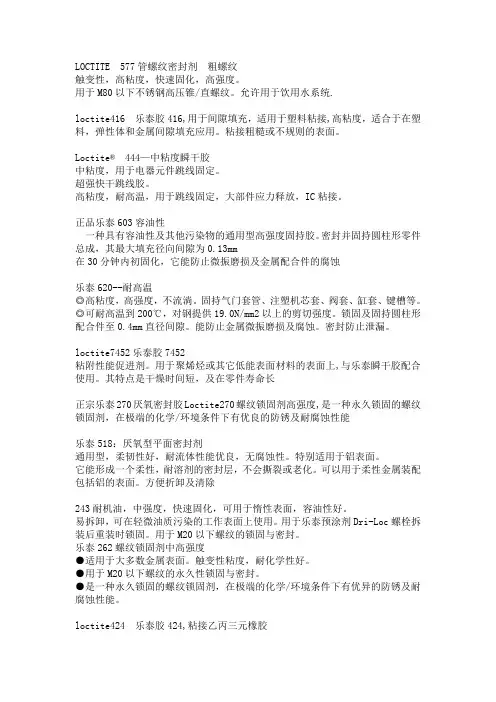

LOCTITE 577管螺纹密封剂粗螺纹 触变性，高粘度，快速固化，高强度。 用于M80以下不锈钢高压锥/直螺纹。允许用于饮用水系统. loctite416乐泰胶416,用于间隙填充，适用于塑料粘接,高粘度，适合于在塑料，弹性体和金属间隙填充应用。粘接粗糙或不规则的表面。 Loctite?444—中粘度瞬干胶 中粘度，用于电器元件跳线固定。 超强快干跳线胶。 高粘度，耐高温，用于跳线固定，大部件应力释放，IC粘接。 正品乐泰603容油性 一种具有容油性及其他污染物的通用型高强度固持胶。密封并固持圆柱形零件总成，其最大填充径向间隙为 0."13mm 在30分钟内初固化，它能防止微振磨损及金属配合件的腐蚀 乐泰620--耐高温 ◎高粘度，高强度，不流淌。固持气门套管、注塑机芯套、阀套、缸套、键槽等。 ◎可耐高温到200℃，对钢提供 19."0N/mm2以上的剪切强度。锁固及固持圆柱形配合件至 0."4mm直径间隙。能防止金属微振磨损及腐蚀。密封防止泄漏。 loctite7452乐泰胶7452
粘附性能促进剂。用于聚烯烃或其它低能表面材料的表面上,与乐泰瞬干胶配合使用。其特点是干燥时间短，及在零件寿命长 正宗乐泰270厌氧密封胶Loctite270螺纹锁固剂高强度,是一种永久锁固的螺纹锁固剂，在极端的化学/环境条件下有优良的防锈及耐腐蚀性能 乐泰518：厌氧型平面密封剂 通用型，柔韧性好，耐流体性能优良，无腐蚀性。特别适用于铝表面。 它能形成一个柔性，耐溶剂的密封层，不会撕裂或老化。可以用于柔性金属装配包括铝的表面。方便折卸及清除 243耐机油，中强度，快速固化，可用于惰性表面，容油性好。 易拆卸，可在轻微油质污染的工作表面上使用。用于乐泰预涂剂Dri-Loc螺栓拆装后重装时锁固。用于M20以下螺纹的锁固与密封。 乐泰262螺纹锁固剂中高强度 ●适用于大多数金属表面。触变性粘度，耐化学性好。 ●用于M20以下螺纹的永久性锁固与密封。 ●是一种永久锁固的螺纹锁固剂，在极端的化学/环境条件下有优异的防锈及耐腐蚀性能。 loctite424乐泰胶424,粘接乙丙三元橡胶 橡胶粘接型。中低粘度，用于粘接乙丙三元橡胶 LOCTITE424*乐泰424胶高粘度，耐高温，用于跳线固定，大部件应力释放，IC粘接 277高强度,高粘度.耐化学性能优异.用于M36以下螺纹的永久性锁固密封.防止螺纹生锈及腐蚀. ●中强度，低粘度，快速固化。
LOCTITE(TRA-BOND)系列光学胶将采用全新品牌结构 WORSON_CALLY 2013-2-19汉高工业胶粘剂技术业务部发出品牌结构调整通知 汉高工业胶粘剂技术业务部将采用全新的品牌结构。过去几十年来，公司旗下品牌迅速增长，从而使汉高成为胶粘剂、密封剂和表面处理产品市场的全球领导者。为了更加高效地利用其旗下的品牌组合，汉高决定将其工业胶粘剂技术业务部划分成五类技术品牌，每类品牌将代表一类特定的技术与应用。 除内部组织结构不断壮大外，汉高还在过去数年间成功完成了多起收购。在这些发展的带动下，汉高能够为客户带来一系列更为优质的服务与解决方案。但与此同时，由于汉高旗下拥有众多产品名称和品牌，因此工业胶粘剂技术业务变得相当复杂。该问题在近期完成的一次客户调查中得到了证实。 因此，汉高决定采取一项将公司旗下品牌分为五类的品牌管理新方法。所有产品将被重新划分至以下五类技术品牌。每类品牌将代表一类特定技术的产品： 1.汉高旗下的乐泰（LOCTITE?）品牌代表值得信赖的增强型高性能胶粘剂、密封剂和涂料解决方案。 2.汉高BONDERITE?产品代表在客户的制造工艺领域极具竞争优势的表面处理技术解决方案。 3.汉高TECHNOMELT?是市场上的首选热熔胶品牌，可在各类应用和生产过程中发挥最佳效果。 4.汉高泰罗松（TEROSON?）是用于汽车车身粘合、密封、涂装和加固以及汽车维护保养应用领域的世界顶级品牌。 5.汉高AQUENCE?代表创新型可持续性水基胶粘剂解决方案。 TRA-BOND系列是美国汉高推出的的光纤环氧胶粘剂，划分在汉高旗下的乐泰（LOCTITE?）品牌，由中山市沃瑞森电子科技有限公司代理。据专家介绍，汉高乐泰（LOCTITE?）被认为是

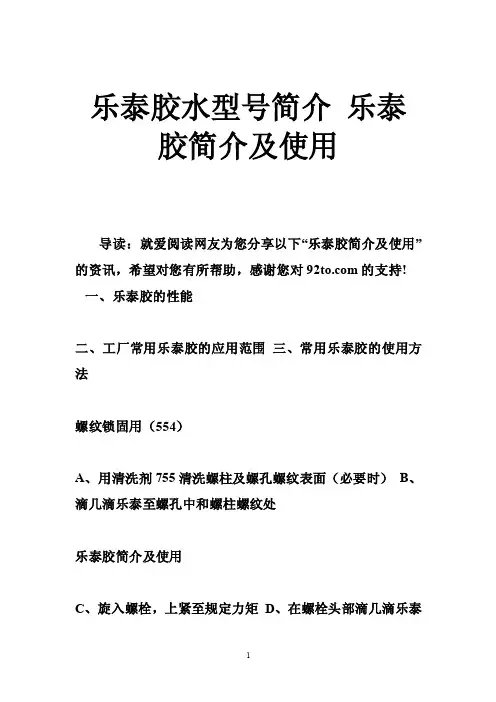

乐泰胶简介及使用一、乐泰胶的性能 二、工厂常用乐泰胶的应用范围 三、常用乐泰胶的使用方法 螺纹锁固用（554） A、用清洗剂755清洗螺柱及螺孔螺纹表面（必要时） B、滴几滴乐泰至螺孔中和螺柱螺纹处
乐泰胶简介及使用 C、旋入螺栓，上紧至规定力矩 D、在螺栓头部滴几滴乐泰 E、旋入螺母至规定力矩，拆卸时应对螺纹啮合处局部加热，趁热拆卸。 管螺纹密封用（554） A、用乐泰755清洗内、外密封件螺纹 B、用乐泰N7649喷洒内、外密封件螺纹 C、将乐泰涂在外螺纹处，管端空出1-2圈螺纹不要涂，防止乐泰进入管件内部和头部。 D、按通常方法旋入管件。 E、擦去多余乐泰。 管螺纹密封用（567） A、用乐泰755清洗螺纹 B、将N7649喷在内、外螺纹处（必须使用），晾干（18℃下3~5分钟）（黄铜不需喷促进剂） C、沿外螺纹的第二、三及第四螺纹周围连续涂乐泰567，填满根部。管端空出1-2圈不要涂。防止乐泰进入管件内部和头部。旋入管件，不要拧得过紧。 喇叭口密封用（242） A、用乐泰755清洗喇叭口 B、用乐泰N7649喷洒内、外密封件螺纹 C、将乐泰涂在管子喇叭口内外面上 D、将乐泰涂在螺纹接头喇叭口凸面上和螺纹倒入口处 E、旋入接头 瞬干胶（495） A、用布擦干净密封垫的安装表面，如表面较脏，可用755清洁。 B、把乐泰胶涂于金属表面，注意：涂抹与粘结时间不能间隔太长（30秒干固），防止装配密封垫时乐泰胶已干或密封垫粘到别的位置。 C、把密封垫逐步正确粘到密封表面，压平。 D、用于粘接密封垫接头时，应把密封垫切成45度斜角，在切面上涂乐泰胶。稍干后把接头压在一起。 五、乐泰胶使用注意事项 注意按规则选用相应牌号的胶水和使用正确的方法，注意有效期（乐泰胶的有效期为：运输日后一年或制造日后两年）。不要使用其它品牌/型号的胶水（会与密封材料/介质产生化学反应），不要过量使用乐泰，尤其要注意不要把管路堵死。不要使用生料带
白乳胶（其主要成分： 聚醋酸乙烯） a普通型白乳胶： 广泛用于木器、胶合板、水泥砂浆、纸张、布、皮革等的黏结。 b新型复合白乳胶： 用于木器、胶合板、水泥砂浆、纸张、布、皮革等的黏结。 优点： 可常温固化、固化速度较快、粘接强度较高，粘接层具有较好的韧性和耐久性且不易老化；安全、无毒、不燃、清洗方便；对木材、纸张和织物有很好的黏着力，胶接强度高；固化后的胶层无色透明，韧性好，不污染被粘接物。 缺点： 耐水性和耐湿性差，易在潮湿空气中吸湿；在高温下使用会产生蠕变现象，使胶接强度下降；在-5℃以下储存易冻结，使乳液受到破坏。 淀粉胶黏剂 代替水玻璃黏合工业用纸箱等。（但目前淀粉胶仍高于水玻璃胶价格。） 优点： 无毒、无味、对环境无污染。施胶方便，不需专门设备，一次性涂布量低。 缺点： 易霉变、虫蛀；黏度偏低，流动性较大，胶黏剂剂量不稳定；干燥速度较慢，大批量机械化作业有—定难度；储存稳定性较差，易凝胶；粘接性能偏低。 水玻璃（俗称泡花碱）
粘结力强、强度较高，耐酸性、耐热性好； 缺点： 耐碱性和耐水性差；具腐蚀性、强刺激性，可致人体灼伤。 酚醛树脂胶黏剂 a水溶性酚醛树脂胶黏剂（未改性）： 用于胶合板制造。 b醇溶性酚醛树脂胶黏剂： 用于胶合板制造、木器的粘接修补。 c改性间苯二酚-甲醛树脂胶黏剂： 适用期约16h，对木材、尼龙有一定的粘结力，主要用于粘接木材与塑料、橡胶、金属等。 d酚醛-xx腈胶黏剂： 广泛用于汽车和飞机工业中。 优点： 胶接强度高；较好的耐热、耐老化性；耐水、耐化学介质和耐霉菌，特别是耐沸水性能；尺寸稳定性好；电绝缘性能优良。 缺点： 脆性大，剥离强度低，不适于作结构胶粘剂使用；固化时间较长，固化温度高。 脲醛树脂胶黏剂 广泛用于制造胶合板、压层板、装饰板、木结构家具和碎木板等。

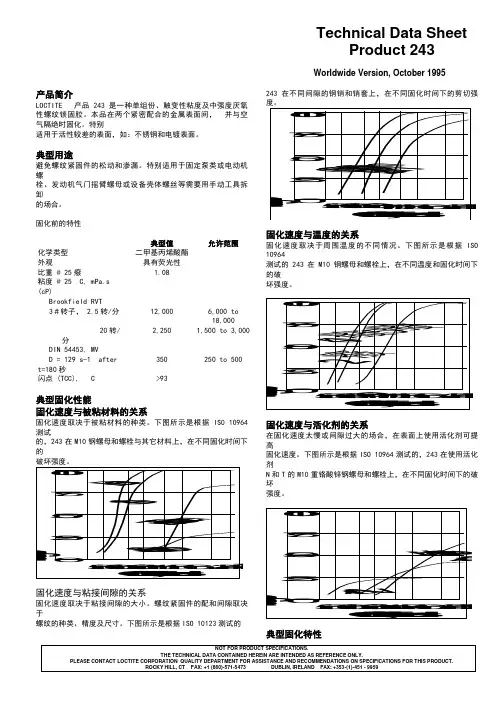

乐泰222胶水Loctite222螺纹锁固剂低强度，触变性粘度 适用于大多数金属表面，易拆卸。用于M2,M12 螺纹的锁固与密封。 应用于紧固件直径为1/4" (6mm) 或更小比较理想，具有一定的润滑性以达到精确的夹持负荷。 乐泰242胶水Loctite242螺纹锁固剂中强度 通用型，触变性粘度。 用于M6 ～M20 螺纹的锁固与密封。 是一种可拆卸螺纹锁固剂。具有一定的润滑性以达到精确的夹持负荷。 乐泰243胶水Loctite243螺纹锁固剂耐机油/中强度 快速固化，可用于惰性表面，容油性好。易拆卸，可在轻微油质的工作表面上使用。用于乐泰预涂剂Dri-Loc 螺栓拆装后重装时锁固。 可以用于M20 以下螺纹的锁固与密封。 乐泰262胶水Loctite262螺纹锁固剂高强度 适用于大多数金属表面。触变性粘度，耐化学性好。 用于M20 以下螺纹的锁固与密封。 是一种永久锁固的螺纹锁固剂，在极端的化学/ 环境条件下有优良的防锈及耐腐蚀性能。 乐泰271胶水Loctite271螺纹锁固剂高强度 中低粘度。用于M36 以下螺纹的永久性锁固与密封。 乐泰272胶水Loctite272螺纹锁固剂高温高强度 耐高温达230 ℃。 可用于汽缸头双头螺纹锁固。 对大多数表面提供快速固化包括未清洗的紧固件。建议用于 1.5" (36mm) 以下直径的螺栓。拆开时需加热及工具。 乐泰277胶水Loctite277螺纹锁固剂 高粘度。耐化学性优良。用于M36 以下螺纹的永久性锁固与密封。可防止螺纹生锈及腐蚀，用加热及工具拆开。 乐泰290胶水Loctite290螺纹锁固剂中高强度 中高强度，低粘度，快速固化。用于已装配好的M2 ～M12 螺纹的锁固与密封。也可用于密封焊缝，铸件砂眼等( 直径0.10 以下) 微孔。防止螺纹生锈及腐蚀，拆开时需局部加热及工具。 乐泰200胶水Loctite200预涂螺纹锁固剂 中强度螺纹锁固剂，相当于现涂型锁固剂242 、262 。高锁固强度能可靠密封并固定螺纹紧固件。 乐泰201胶水Loctite201预涂螺纹锁固剂 中强度螺纹锁固剂，相当于现涂型锁固剂242 、262 。高锁固强度能可靠密封并固定螺纹紧固件。 乐泰202胶水Loctite202预涂螺纹锁固剂 中强度螺纹锁固剂，相当于现涂型锁固剂242 、262 。高锁固强度能可靠密封并固定螺纹紧固件。 乐泰204胶水Loctite204预涂螺纹锁固剂 高强度螺纹锁固剂，相当于现涂型锁固剂271 、277 。高强度胶粘剂能在电镀表面上稳定工作。 乐泰胶水Loctite预涂螺纹锁固剂 中强度螺纹锁固剂，耐湿性优良。相当于现涂型锁固剂242 、262 。
胶粘剂的种类及应用 胶粘剂在我们生活比较常见，在生活中有着不可忽视的影响，胶粘剂有哪些种类呢?下面就一起来看看吧 聚丙烯酸树脂： 主要用于生产压敏胶粘剂，也用于纺织和建筑领域。近年来，国内企业从国外引进数条压敏胶粘制品生产流水线，推动了国内聚丙烯酸树脂生产技术的发展。 聚氨酯胶粘剂： 能粘接多种材料，粘接后在低温或超低温时仍能保持材料理化性质，主要应用于制鞋、包装、汽车、磁性记录材料等领域。近几年，国内聚氨酯胶粘剂年产量以平均30%的速度增长。国内现约有170家工厂在生产100多种不同规格的此类胶粘剂。 热熔胶粘剂： 根据原料不同，可分为EVA热熔胶、聚酰胺热熔胶、聚酯热熔胶、聚烯烃热熔胶等。目前国内主要生产和使用的是EVA热熔胶。聚烯烃系列胶粘剂主要原料是乙烯系列、SBS、SIS共聚体。 环氧树脂胶粘剂： 可对金属与大多数非金属材料之间进行粘接，广泛用于建筑、汽车、电子、电器及日常家庭用品方面。国内生产环氧树脂胶粘剂工厂有100多家，分布较分散，年产量约为1万吨。 有机硅胶粘剂：
是一种密封胶粘剂，具有耐寒、耐热、耐老化、防水、防潮、伸缩疲劳强度高、永久变形小、无毒等特点。近年来，此类胶粘剂在国内发展迅速，但目前我国有机硅胶粘剂的原料部分依靠进口。 合成胶粘剂： 主要用于木材加工、建筑、装饰、汽车、制鞋、包装、纺织、电子、印刷装订等领域。目前，我国每年进口合成胶粘剂近20万吨，品种包括热熔胶粘剂、有机硅密封胶粘剂、聚丙烯酸胶粘剂、聚氨酯胶粘剂、汽车用聚氯乙烯可塑胶粘剂等。同时，每年出口合成胶粘剂约2万吨，主要是聚醋酸乙烯、聚乙烯酸缩甲醛及压敏胶粘剂。 木材加工用胶粘剂： 用于中密度纤维板、石膏板、胶合板和刨花板等。 建筑用胶粘剂： 主要用于建筑工程装饰、密封或结构之间的粘接。随着建筑行业发展，高层建筑、室内装饰的发展需要，建筑用胶粘剂用量急剧增加。我国建筑用胶粘剂消费量约60万吨以上。但专家认为，我国此类胶粘剂的产品结构需调整。在国内，建筑装饰用胶粘剂如聚醋酸乙烯、聚丙烯酸、VAE乳液等基本上可满足需要，但建筑用密封胶粘剂、结构胶粘剂还需部分从国外进口。 密封胶粘剂： 主要用于门、窗及装配式房屋预制件的连接处。过去用桐油与石灰拌制后作为密封剂，现在规定两层以上楼房必须用合成胶粘剂。高档密封胶粘剂为有机硅及聚氨酯胶粘剂，中档的为氯丁橡胶类胶粘
Make any size gasket with Loctite ?518 Flange Sealant. Prevent fretting and corrosion while securing bearings with Loctite ?641 Retaining Compound. Prevent rust and seizure of power end bolts with Loctite ?8023 Marine Grade Anti-Seize. Prevent key wear with Loctite ?243Threadlocker or repair key wear with Loctite ?660 Retaining Compound. Prevent set screws from working loose with Loctite ?222 or Loctite ?243 Threadlockers. Secure and prevent leakage between oil seals and housing with Loctite ?243 or Loctite ?248Threadlockers. Lubricate and prevent damage to o-rings with Loctite ?8104. Seal threaded fittings with Loctite ?577 or Loctite ?572 Thread Sealants. Keep mounting bolts tight with Loctite ?2701 Threadlocker. Prevent corrosion and secure casing bolts and adapter bolts with Loctite ?243 Threadlocker. Seal and protect flushing connectors with Loctite ?572 Thread Sealant. Rebuild worn shafts with Loctite ?3478 Superior Metal. Prevent corrosion and seizure of gland assembly nuts and seizure of the impeller to the shaft with Loctite ?8023 Marine Grade Anti-Seize. Restore,coat,and protect impeller vanes with Loctite ?Nordbak ?7227 or 7228Brushable Ceramics. Rebuild and protect worn volutes with Loctite ?Nordbak ?7218 Wearing Compound and/or Loctite ?Nordbak ?7227 or 7228 Brushable Ceramics. Protect pump against chemical attack and erosion with Loctite ?Nordbak ?7221Chemical Resistant Coating. Increase Pump Reliability and Performance with Loctite ? Technology ? designates a trademark of Henkel KGaA or its affiliates,registered in Germany and elsewhere ? Henkel KGaA,2005 专业技术热线：1343 1314 131 QQ 咨询：171474761 （非诚勿扰） 需当地销售与技术支持可以访问下列网址：https://www.doczj.com/doc/34251185.html, Edited by Foxit Reader Copyright(C) by Foxit Software Company,2005-2007For Evaluation Only.
螺纹锁固与密封 通孔（螺栓，螺母） 1．用乐泰清洗剂755清洗螺栓及螺母螺纹表面，晾干。 2．将乐泰促进剂7649喷到螺纹表面，晾干 3．选择合适强度的乐泰锁固胶（见7-10） 4．将零件组装，螺栓穿过螺孔。 5．将几滴琐固胶至螺栓与螺母齿合处。 6．拧上螺母，上紧至规定力矩。 盲孔（螺钉） 1．用乐泰清洗剂755清洗螺钉及螺孔的螺纹，晾干。 2．将乐泰促进剂7469喷到螺纹表面，晾干30秒。 3．选择合适强度的乐泰胶（见7-10） 4．滴几滴锁固胶到内螺纹孔底。 5．再滴几滴锁固胶到螺钉的螺纹上。 6．拧入，上紧至规定力矩。注：锁固胶可避免铝或镁质零件的螺孔由于电化学腐蚀而产生的螺纹剥离问题。 盲孔（双头螺栓） 1. 将乐泰清洗剂755清洗螺柱及螺孔螺纹表面，晾干 2. 将乐泰促进剂7649喷到螺纹表面，晾干 3. 滴几滴乐泰锁固胶262至螺孔中。注：可以用乐泰271，M25以上 用乐泰277 4. 滴几滴乐泰锁固胶262至螺柱的螺纹处。 5. 将螺柱拧入，上紧至规定力矩 6. 将上其他零件 7. 滴几滴乐泰锁固胶243至螺纹处 8. 拧上螺母，上紧规定力矩 用胶后难以拆开的处理方法11 一般情况下，用普通方法可拆开 当选用胶的强度过高时，用普通方法（如扳手，螺丝刀）不能拆时，可采用局部加热，将螺纹齿合处局部加热，即局部加热螺母或螺钉至232摄氏度5分钟，趁热拆卸。 预先装配好的螺纹紧固件 1. 用乐泰清洗剂755清洗螺栓 及螺母，晾干 2. 装配好零件
3. 拧紧螺母至规定力矩 4. 将乐泰锁固290滴入螺栓， 螺母齿合处 5. 不要让胶瓶的嘴碰到金属， 以免污染瓶中胶液。 注：检修时，先复紧螺母，再将乐泰锁固胶290滴在螺栓——螺母赤合处 可调螺钉 1. 将可调螺钉调整到合适位 置 2. 滴几滴乐泰290螺纹琐固剂 到螺钉----螺孔结合处 3. 不要让胶瓶的嘴碰到金属, 以免污染瓶中的胶液.注:涂胶后重新调整困难时用焊枪局部加热螺钉到232摄氏度.乐泰锁固胶222也可用于可调螺钉,它的强度比290要低些 破损螺纹的修复 A. 螺纹修理包上说明进行 B. 如果要保证修复后螺纹孔 中心线准确,可使用导向定位板(如上图示),在定位板与螺孔之间要铺上一层蜡纸之类薄膜以使其容易分离. C. 拧入螺纹时应轻轻振动,左 右转动,以使胶液充满,充实,容易形成教好的螺纹.注:建议不要用这种方法来修复发动机缸头螺柱孔. 小直径,西牙螺孔修复 方案一:将螺孔加大一级,按标准螺纹修复方法进行修复 方案二:将FORM-A-THREAD涂压螺钉上,直接拧入破损螺孔中 螺栓永久性锁固法(轻负荷螺柱) A选用合适长度的螺柱 B.不可在螺柱上涂模剂 C.然后按标准螺纹修复方法修复 D.固化30分钟 E.按要求装配 抗咬合剂767 1. 润滑链条:具有渗透性和润滑性,润滑链条销子和销套,延长链
LOCTITE通用型结构粘合剂带来无限粘接可能 WORSON_CALLY LOCTITE通用型结构粘合剂是高强度，持久性和速度的完美结合，可帮助您减轻重量，降低材料成本，同时可以提高操作员的健康和安全。 LOCTITE通用型结构粘合剂粘接各种材料，例如金属（包括钢）、复合材料、大多数塑料和橡胶。增强的性能包括快速固化以加速生产；需要高强度和低白化的组件可实现优异的抗冲击载荷性能，以维持不透明材料的美观。提升的健康和安全优势包括不易燃、无腐蚀性、无异氰酸酯和低气味，使LOCTITE通用型结构粘接剂成为传统双组分甲基丙烯酸甲酯胶粘剂(MMA)和丙烯酸胶粘剂的理想替代品。 优势
一种灰白色到浅黄色的双组分复合型胶粘剂，其粘度高，不 滴落，适用于结构性粘接。具有优良的耐湿气和耐震的特点 LOCTITE?HY4090是一款高粘度，颜色为灰白色到淡黄色 凝胶状产品。它在结构粘合剂中开辟了全新的应用领域- 首次将快干胶的粘接性能与环氧树脂的胶粘接性能相互结 合，此产品可在90-180秒初固，填充大间隙。具有抗振、 耐冲击的性能。 使用LOCTITE?50ml粘合剂混合喷嘴(IDH1826921)、 LOCTITE?400ml粘合剂混合喷嘴(IDH1573135)或LOCTITE? 96001(IDH267452)可实现最佳的应用效果。 优点： 耐湿气能力强 耐振动，耐冲击 可耐受最高达150°C的温度 可填充间隙大小在5mm以内的缝隙 抗紫外线，适合室外应用 应用程序： 塑料和复合材料木材橡胶到金属环氧树脂-通用瞬干–低气味/低白化瞬干–通用瞬干–韧化瞬干–高温织物结构金属金属金属到塑料
乐泰胶水知识培训 分类： AN—厌氧胶 CA—快干胶 SI—硅胶 快干胶特点： 特点： 快干，易发白，脆和硬，挥发有异味，有刺激无毒，不是容剂，容剂有毒。 耐热度： 一般瞬干胶耐温82度。 耐冲击力剥离力， 低表面能基材：770底涂剂 气味和白化的现象解决方法： 1、加强通风 2、使用低气味的快干胶，如 403、" 408、" 455、"460 3、使用适量的瞬干胶 4、加速固化，如加促进剂，如
712、"7452 5、UV固化瞬干胶： 4304、" 4505、" 352、" 4306、" 4307、" UVCA胶——使用可见光、紫外线光、可加热或加催化剂，使胶固化。加速剂及底涂剂： 7113、" 7452、" 7455、" 712、" 7109、" 770、" 793、"7951 乐泰产品编号： 医疗行业： M字母开头4104 E——30————CL（产品类型——适用时间——性能属性） 00（5分钟）CL透明LV低粘稠度
05（5分钟）NS不塌陷F：快速固化 25（25分钟）NC无腐蚀60（60分钟）FL柔性 120（120分钟）HP高性能胶水功能种类 不敏感： 404、" 422、" 444、"496 渗透型： 406、" 408、" 420、"493 耐高温型： 498、" 499、" 4203、" 4204、"4205 耐湿气型： 498、"499
低白气型： 403、" 408、" 460、"455 UV固化型： 4306、"4307 用特弗龙针嘴可以使用针嘴不堵塞。 UN厌氧胶： 没有氧气才能固化，主要用在螺纹紧固密封，订要用在活性底材，过渡金属，如黄铜、青铜、铁铜。不锈钢，不是活性金属。 重点问客户什么时候测试，扭进去要不要扭也来，螺丝里面有没有水、酸、油。 硅胶： 单组份有附残特： 脱酸、脱肟、脱酮、脱醇 结构胶： 环氧树脂胶 适用时间： 产品在混胶嘴器，不能流出前的时间。 应用行业： 手持设备，消费电子产品
乐泰577厌氧胶是一种单组分，中等强度，具有快速固化性能的触变厌氧型密封胶，与空气隔绝的情况下，乐泰577厌氧胶在两个紧密配合的金属面之间固化。下面由乐泰胶水产品销售中心曼伦自动化为大家介绍一下使用这款产品的相关注意点，帮助大家使用产品。 一、注意事项： 1、乐泰577厌氧胶不宜在纯氧与(或)富氧环境中使用，不能做为氯气或其它强氧化性物质的密封材料使用。 2、有关乐泰577厌氧胶的安全注意事项，请查阅乐泰的材料安全数据资料(MSDS)。
3、在粘接前，要使用水性清洗液清洗表面的场合，重要的是检查清洗液与胶液的相容性。在某些情况下，这些水性清洗液可能会影响到胶液的固化和性能。 4、乐泰577厌氧胶通常不宜用在塑料上(特别是可能造成应力开裂的热塑性塑料)。 二、使用指南： 为获得最好性能，零件表面要求清洁，无油脂。予涂到螺纹上胶要求有足够的量以达到锁固螺纹。乐泰577厌氧胶在小间隙配合中能达到最佳效果(0.05mm)。大尺寸螺栓可能造成大的粘接间隙影响产品固化速度和固化后强度，本产品设计为可控制摩擦力(扭矩/张力比)。在扭紧力矩要求严格的地方，可确定此比例。 安徽曼伦自动化设备有限公司是一家专业代理经销品牌工业电气自动化产品服务商，集科工贸于一体的系统集成商，公司代理汉高旗下经营汉高旗下乐泰Loctite、泰罗松teroson等厌氧胶、快干胶、
聚氨酯、硅橡胶等粘合剂。 同时，该公司广泛服务于汽车、电力、电子、冶金、化工、太阳能、水泥、造纸、船舶、卷烟、纺织、机床、包装机械、印刷机械、橡胶机械、物流设备等行业，以货期快，服务好，价格优惠等优势赢得了广大客户的支持与信任。如果您想进一步了解，可以直接点击官网曼伦自动化进行在线咨询。
汉高乐泰坚韧的胶粘剂可承受高载荷的连接应用，用来代替机械连接，使用这种胶粘剂连接两个工件就是结构性粘接。下面由厂家曼伦自动化为大家总结一下汉高乐泰瞬干胶的型号，希望能对大家对今后购买有所帮助。 乐泰瞬干胶在工业上得到了最广泛的应用。乐泰瞬干胶涵盖了各种粘度，不同固化速度。充分适应各种充间隙及与被粘接材料。乐泰系列瞬干胶包括增强型、低气味、无白化，对表面不敏感耐热型的产品，主要具有以下的型号： 1、380增强型 橡胶增强型，可粘接金属，橡胶及塑料，优良的抗剥离，冲击及剪切强度。 2、403低气味，低白化型 耐湿性好，用于非精确配合的零件的粘接，低气味，低白化（不
需要复杂通风系统）。 3、401表面不敏感型 通用型，中粘度，用于惰性表面，粘接多孔、酸性及吸收性的材料。 4、408通用型 是一种通用的，对表面不敏感的胶可以用于难粘接的表面。 5、406表面不敏感型 通用型，低粘度。 6、402 用于惰性表面，粘接多孔，酸性及吸收性材料。 7、411增强型 抗冲击性能好，抗剥离强度高，能填充间隙。 8、4201耐热型 橡胶增加型，中等粘度，耐冲击，耐高温（120℃），热老化强度是普通的10倍。
9、414塑料粘接型 耐湿性，耐候性好，用于粘接塑料。 10、415金属粘接型 高粘度，抗冲击性能好，用于粘接金属。 11、454表面不敏感型 通用型，高粘度。用于惰性表面，粘接多孔、酸性及吸收性的材料。 安徽曼伦自动化设备有限公司是一家专业代理经销品牌工业电气自动化产品服务商，集科工贸于一体的系统集成商，公司代理汉高旗下经营汉高旗下乐泰Loctite、泰罗松teroson等厌氧胶、快干胶、聚氨酯、硅橡胶等粘合剂。 同时，该公司广泛服务于汽车、电力、电子、冶金、化工、太阳能、水泥、造纸、船舶、卷烟、纺织、机床、包装机械、印刷机械、橡胶机械、物流设备等行业，以货期快，服务好，价格优惠等优势赢得了广大客户的支持与信任。如果您想进一步了解，可以直接点击官网曼伦自动化进行在线咨询。
1998年7月 并非产品规格 以下所含技术资料仅供参考 请与ＬＯＣＴＩＴＥ 公司技术部门联系， 以便获得该产品规格方面的支持与建议。 技 术 参 数 产品 ５６５ 产品简介 乐泰?产品565是一种单组分，米色膏状厌氧型管螺纹密封剂。与空气隔绝的情况下，在两个紧密配合金属面之间固化。这种工业级的密封剂具有可控制的低强度，使拆卸方便。 典型用途 用于工业上金属锥形管螺纹和配件(最大5cm(2英寸)National pipe Theread (NPT))的密封。包括用于化学处理，石油提炼，纸浆/造纸，废料处理，纺织，公用事业/发电，航海，汽车，工业设备，气体压缩和配电工业。本品还可用于工业工厂中的液动系统。 固化前材料特性 典型值 范围 化学类型 甲基丙烯酸酯 外观 白色不透明液体 比重@25 °C 1.10 粘度@250C, mPa.s(cP) Brookfield RVF, 方法B 7# 转子，@2rpm 300,000 150,000-550,000 闪点， (TCC)， 0C >93 典型固化特性 固化速度与温度关系 固化速度随温度的不同而变化。下图所示是565在3/8”NPT 配件上，在不同温度和固化时间下剪 固化速度与活化剂关系 在固化速度太慢或间隙大的场合，在表面上使用活化剂可以提高固化速度。下图所示是565在3/8”NPT 配件上，在不同固化时间下的剪切强度。 固化后材料典型性能 物理性能 热膨胀系数，ASTMD696，K -1 80×10-6 导热系数，ASTM C177，W. m -1 K -1 0.1 比热， kJ.kg -1 K -1 0.3 固化后材料特性 (在钢制试样上，220C 下固化72小时后。) 典型值 范围 破坏力矩，ISO 10964，N.m 5 3-7 (lb.in) (43) (25-60) UL 分类 Underwriters Laboratories Inc. ? 分类仅对易燃物质进行分类。含有Teflon 的乐泰?PST ?565 管螺纹密封剂的危害小。液体状态下没有闪点。燃点为455°C(851°C)。可以用在处理汽油，石油，天然气(压力不超过300PSIG)，丙烷和丁烷的设备上。见976页。
1998年10月 技 术 参 数 产品 545 产品 简介 乐泰?产品545是一种单组份，高粘度的厌氧管螺纹 密封剂。与空气隔绝的情况下，在两个紧密配合的金属面之间固化。 典型用途 用来锁固和密封液压和气动设备管螺纹接点，自动控制装置和精滤设备。本产品不含特氟隆以特殊配方提供良好的润滑性。使装配更加容易。 固化前材料特性 典型值 范围 化学类型 甲基丙烯酸酯 外观 紫色液体 比重250C 1.02 粘度@250C,mPa.s(cP) Brookfield RVT 3# 转 子，@2.5rpm 14,000 9,000-20,000 闪点，(TCC)， 0 C >93 典型固化性能 固化速度与被粘接材料关系 固化速度依被粘材料的不同而异。下图所示是根据ISO10964标准测试的，545在M10钢螺栓螺母上，对应于其它材料的螺栓螺母，在不同固化时间下的 固化速度与温度关系 固化速度随温度的不同而变化。下图所示是根据ISO10964标准测试的，545在M10黑色氧化螺母与螺栓上，在不同温度和固化时间下的剪切强度。 固化速度与活化剂关系 固化速度太慢或间隙大的场合，在表面上使用活化 剂可以提高固化速度。下图所示是根据ISO 10964标准测试的，545在M10重铬酸锌钢螺母和螺栓
产品 545 , 1998年10月 Loctite Industrial 乐泰(中国)有限公司 中国上海市延安东路618号东海商业中心二期3F 邮编 ：200001 . 电话 ：86.21.53534595 固化后材料典型性能 物理性能 热膨胀系数，ASTMD696，K -1 80×10-6 导热系数，ASTM C177，W. m -1 K -1 0.1 比热， kJ.kg -1 K -1 0.3 固化后材料特性 (在220C 下固化24小时后) 典型值 范围 破坏力矩，ISO10964， N.m 2 2-3 (lb.in) (15) (8-24) 典型耐环境性能 测试方法： 旋出力矩，DIN54454 基材： M10磷酸锌螺母和螺栓 固化方法： 在220C 下固化一周。 热老化 在特定的温度下进行热老化，在220C 下进行测试。 耐化学/溶剂性能 条件 温度 初始强度剩有率% 100hr 500hr 1000hr 机油 1250 C 100 100 100 无铅汽油 220C 100 100 95 制动液 220 C 100 100 100 乙醇 220 C 100 90 90 丙酮 220C 100 95 95 水/乙二醇 870 C 100 100 100 注意事项 本品不宜在纯氧和/或富氧系统中使用，不能做氯气 或其它强氧化性物质的密封材料。 有关本产品的安全注意事项，请查阅材料安全资料(MSDS)。 在粘接前,要使用水性清洗液清洗表面的场合，重要的是检查清洗液与胶液的相容性。在某些情况下，这些水性清洗液可能会影响到胶液的固化和性能。本品通常不宜用在塑料上(特别是可能造成应力开裂的热，塑性塑料)。建议用户在使用本产品前确认好本产品与被粘接材料的相容性。 使用指南 为获得最好性能，零件表面要求清洁，无油脂.予涂到螺纹上胶要求有足够的量以达到锁固螺纹。本产品在小间隙配合中能达到最佳效果(0.05mm).大尺寸螺栓可能造成大的粘接间隙影响产品固化速度和固化后强度，本产品设计为可控制摩擦力(扭矩/张力比)。在扭紧力矩要求严格的地方，可确定此比例。 贮存条件 除标签上另有说明外，本产品理想贮存条件是在8~28?C （46~82?F ）温度范围内的阴凉干燥处，如果本产品贮存在8~18?C 的条件将会更理想。为避免污染未用胶液，不能将任何胶液倒回原包装内。若想获得更具体的贮存寿命信息，请与当地的乐泰公司技术服务中心联系。

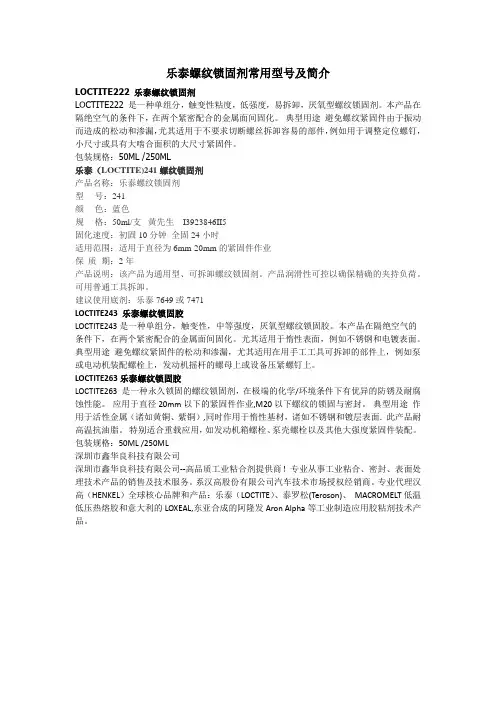

乐泰螺纹紧固胶 乐泰发明的螺纹锁固剂是螺纹锁固及密封的一次革命，从精巧的电子零件到重型的结构设备，乐泰的液态螺纹锁固剂的用途十分广泛。乐泰的预涂螺纹锁固剂是一种触摸干燥的胶膜，由紧固件生产厂涂到螺纹紧固件上。特别适用于工业生产，因为它们省去了在生产线上涂胶过程，提高了装配的速度，并确保了质量。乐泰提供的各种粘度及强度的螺纹锁固剂，适用于任何用途，包括在各种严酷的环境条件下的应用。loctite222螺纹锁固剂低强度，触变性粘度(乐泰胶水222胶水) 适用于大多数金属表面，易拆卸。用于M2,M12 螺纹的锁固与密封。 应用于紧固件直径为1/4" (6mm) 或更小比较理想，具有一定的润滑性以达到精确的夹持负荷。 locite242螺纹锁固剂,中强度(乐泰胶242胶水) 通用型，触变性粘度。用于M6 ～M20 螺纹的锁固与密封。是一种可拆卸螺纹锁固剂。具有一定的润滑性以达到精确的夹持负荷。 loctite243螺纹锁固剂,耐机油/中强度(乐泰胶水243胶水) 快速固化，可用于惰性表面，容油性好。易拆卸，可在轻微油质的工作表面上使用。用于乐泰预涂剂Dri-Loc 螺栓拆装后重装时锁固。可以用于M20 以下螺纹的锁固与密封。 Loctite262螺纹锁固剂高强(乐泰胶262胶水) 适用于大多数金属表面。触变性粘度，耐化学性好。用于M20 以下螺纹的锁固与密封。是一种永久锁固的螺纹锁固剂，在极端的化学/ 环境条件下有优良的防锈及耐腐蚀性能。 Loctite270螺纹锁固剂高强(乐泰胶270胶水) 适用于大多数金属表面。触变性粘度，耐化学性,是一种永久锁固的螺纹锁固剂，在极端的化学/ 环境条件下有优良的防锈及耐腐蚀性能。 Loctite271螺纹锁固剂高强度(乐泰胶水271胶水) 中低粘度。用于M36 以下螺纹的永久性锁固与密封。
乐泰紫外光固化胶常用型号 LOCTITE3311 乐泰UV胶 LOCTITE3311是一种单组分，低粘度的胶粘剂，当该产品暴露于足够强度的紫外线和 / 或可见光下就会快速固化形成柔韧透明的胶层。 典型用途乐泰产品3311 主要是用于将坚硬或柔韧的PVC 粘接到聚碳酸酯上而设计的，并且在典型的模压应力水平下还不会产生应力开裂。它便于紧密配合元件很容易的组装(例如将聚碳酸酯粘结到柔韧的PVC管上)，建议胶层间隙小于0.25mm。它的柔韧特性提高了粘接面承受载荷的能力，改善了减震特性。另外本产品对大多数基材都表现出良好的粘接特性，包括玻璃，许多塑料和大多数金属。乐泰3311已经通过了乐ISO-10993 生物相容性测试。认证证书可以向乐泰质量部索要。适用在一次性医用设备组装件上。 包装规格：25ml/250ml LOCTITE3106 乐泰UV胶 LOCTITE3106是一种单组分，触变形胶粘剂，当该产品暴露于紫外线和/或具有足够强度的可见光下就会快速固化。 典型用途乐泰产品3106 主要适用在要求有大的间隙填充能力(0.25mm) 和结合点柔韧的场合，用于将坚硬和柔韧的 PVC 粘结到聚碳酸酯上。它的柔韧特性提高了粘接面承受载荷的能力，改善了减震特性。另外本产品对大多数基材都表现出良好的粘接特
性，包括玻璃，许多塑料和大多数金属。适用在电动机平衡装置上。 LOCTITE3491 乐泰UV胶 LOCTITE3491是一种单组分、中等粘度、快速紫外光固化胶粘剂，适合于玻璃对自身和玻璃对其,它许多材料表面的粘接。当该产品暴露于 365nm 的紫外光下就会在数秒内固化成一种耐冲击的胶层，该胶层具有优异的耐长期湿度或水浸的性能。 典型用途乐泰产品 3491 主要用于粘结和密封或灌封玻璃与自身或玻璃与其它材料，例如有装饰图案的粗糙玻璃表面、模压玻璃餐具、汽车的照明元件。 包装规格：25ML /250ML/1L LOCTITE3492 乐泰UV胶 LOCTITE3492是一种单组分、低粘度、快速紫外光固化胶粘剂，适合于玻璃对自身和玻璃对其它,许多材料表面的粘接。当该产品在 365nm 的紫外光下就会在数秒内固化成一种耐冲击的胶层，该胶层具有耐长期湿度或水浸的性能。 典型用途乐泰产品3492 主要用于粘结和密封或灌封玻璃与自身或玻璃与其它材料的结合面，例如有装饰图案的粗糙玻璃表面、模压玻璃餐具、汽车的照明元件。本产品的低粘度特性使它非常适合于要求胶粘剂具有自水平的场合. 包装规格：25ML /250ML/1L LOCTITE3493 乐泰UV胶
SY系列结构胶粘剂具有强度高、韧性好、耐腐蚀、抗疲劳的特点，既可用于铝合金、钛合金、钢等金属材料的胶接，也可用于陶瓷、复合材料及其他非金属材料的胶接。所有的胶膜均兼容板-板和板-芯胶接，与底胶、发泡胶配套粘接金属或蜂窝，可制成耐久性好的高性能结构；糊状胶粘剂固化温度从室温一直到150℃，适用于不同工艺的要求；功能性结构胶粘剂包括了蜂窝芯条胶、导电胶、磁粉粘接胶以及钢轨绝缘接头粘接用胶。这些胶粘剂广泛用于航空、建筑、铁路、体育用品、电子等领域。共有5大类产品，具体牌号及技术特点见表1-5。年可生产各种结构胶粘剂100吨。 表1 环氧结构胶膜及特点 牌号固化温度/ 时间 长期使用温 度 剪切强度 (23℃)MPa Bell剥离 强 度,kN/m 特点 SY-14 178℃/2h -55-175℃35.9 7.6 强度高，韧性好，耐老化性好，抗疲劳，兼容板-板，板-芯胶接。 SY-14C 178℃/2h -55-175℃39.7 10.0 有载体，强度高，韧性好，耐老化性好，抗疲劳，兼容板-板，板-芯胶接。 SY-24B 150℃ /10min -55-80℃40.8 7.4 价格低，可快速固化，强度高，韧性好，兼 容板-板，板-芯胶接 SY-24C 125℃/2h -55-70℃37.9 7.9 强度高，韧性好，耐介质，兼容板-板，板-芯胶接 SY-24C-300 125℃/2h -55-70℃36.5 8.7 介电性好，强度高，韧性好，流动性可控，兼容板-板，板-芯胶接 SY-70 75℃/4h -55-70℃26 可低温固化，强度较高，兼容金属及复合材料的板-板，板-芯胶接 表2 底胶及特点 牌号固化温度/时间长期使用温度特点 SY-D4 178℃/2h -55-175℃与SY-14C胶膜配套使用，耐腐蚀性好SY-D8 178℃/2h -55-175℃无铬，与SY-14、SY-14C胶膜配套使用SY-D9 120℃/2h -55-70℃与SY-24C胶膜配套使用，耐腐蚀性好
乐泰瞬干胶系列 乐泰隶属于汉高（中国）投资有限公司，于1997年成为汉高旗下品牌。50多年前厌氧技术问世，自此之后乐泰产品广泛应用于各个行业的机器和组件中。乐泰研发的系列产品可加快制造过程，降低成本，提高品质，并提供适用于整个胶粘技术和制造过程的解决方案，它们应用于电子、汽车、航空航天和生物医学等领域。 目录 分类 解决方案 型号 技术验证 选择技巧 1、分类 按特性分：通用型，粘合塑料型，粘合金属型 适用类别：适用于多孔衬底，适用于三元乙丙橡胶，适用于聚烯烃 2、解决方案 乐泰瞬干胶采用独特方法快速粘接中小尺寸的元件，如塑料垫和橡胶垫、密封件、珠子、垫圈和衬垫，最终形成清洁、坚固、耐用的接头。 3、型号 乐泰401--适用于各种需要均匀应力分布和高抗拉强度和/或抗剪强度的难粘合材料。该产品可快速粘合各种材料，包括金属、塑料和弹性体。乐泰401还适用于粘合多孔材料，如木材、纸张、皮革和织物。它是所有快速修理以及各类小

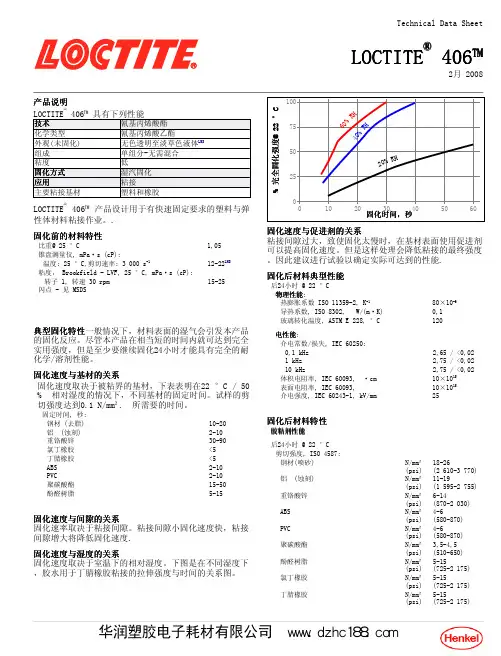

型应急修理的理想选择。 乐泰406--尤其适合塑料和橡胶的快速粘合。该产品的粘度极低，搭配适用于氰基丙烯酸酯胶粘剂的乐泰底漆时，也可用于难粘合塑料。 乐泰415--是一款无色透明高粘度瞬干胶，非常适合金属，也适用于橡胶和塑料。当与底漆配合使用时，也适合聚烯烃。 乐泰495--是一款无色透明的低粘度通用型瞬干胶，可实现快速粘合。它能粘合包括塑料、橡胶和金属在内的各种材料。与底漆配合使用时，也能粘合聚烯烃。 4、技术验证 汉高乐泰推出了“汉高产品查验系统”来帮助消费者对工厂生产的特定型号的厌氧胶和瞬干胶产品的来源做了追溯验证。在包装的标签上印有一个独特的印记——微纹码。微纹码不仅可以查询有关产品的真伪性，还可以通过提供相关的产品制造信息来创造更多的价值。 5、选择技巧 乐泰提供适用于不同场合的各种瞬干胶解决方案，为达到最佳效果，必须涂覆合适的瞬干胶才能确保粘合的可靠性。 乐泰瞬干胶通常适用于在数秒内快速可靠地粘合各种材料，并保证高性能。您可以安全简便地粘合几乎所有基材组合，如塑料与金属、金属与硬纸板，甚至弹性体与弹性体。
3M结构型胶粘剂系列 北京瑞德佑业经贸有限责任公司--------为3M工业胶粘剂特约经销商瑞德佑业经贸有限公司为3M华北地 区特约一级代理商,公司主要经营3M系列胶水、胶带、劳保。公司主要经营产品有：3M胶水系列：●表面敏感型胶粘剂、●高温粘合剂、●结构胶、●热熔胶、●金属胶、●环氧树脂胶、●快干胶（瞬干胶）、●密封胶、●螺纹锁固密封厌氧胶、●管道密封厌氧胶、●圆柱型固持厌氧胶、●平面密封胶、●活化剂、●底涂剂、●医疗级认证胶、●喷胶胶带系列：阻燃双面胶、无卤素胶带、VHB胶带、铁氟龙胶带、超高分子量聚乙烯胶带、醋酸布胶带、玻璃布胶带、NORMEX胶带、PET胶带、阻燃性PET胶带、复合材料胶带、棉布胶带、PVC胶带、金属箔胶带北京瑞德佑业经贸有限公司自成立以来，得到了各界朋友的鼎立支持与真诚帮助，为此我们深表谢意！公司提供粘胶各行业应用方案给客户提供全方位、高效优质的服务。 我们不仅是3M专业粘胶剂一级代理商，不仅提供电子工业胶粘制品，更为客户提供应用领域专业技术和创新的解决方案，在这个充满机遇与挑战的年代，唯有专业，创新，超越自我，企业才具有永恒的活力， 生存和发展的空间才更加宽广。 主营：3M结构型胶粘剂;3M快干胶;3M厌氧胶;3M喷胶;3M底涂剂;3M热熔胶;3M胶枪;3M 密封胶;3M螺纹紧固胶;3M接触型胶粘剂;3M塑料胶粘剂;3M橡胶和填料胶粘剂;3M保温和轻质材料胶粘剂;3M橙香清洁剂;3M绣花喷胶;3M五威(5way)防锈润滑喷剂;3M TL43螺纹紧固厌氧胶;3M77喷胶;3M67喷胶;3M75喷胶经营范围：绝缘材料、电子产品及配件、胶带、包装材料、塑料制品、塑胶薄膜、电子元器件；主推关键字：胶粘剂,3M胶粘剂,3M工业胶粘剂, 3M 工业胶水, 3M胶水总代理 LOCTITE ? 712? 712?具有下列性能 氰基丙烯酸酯胶粘剂催化剂I8OOII3O8I3 化学类型胺(活性成分) 溶剂异丙醇 全氟化碳, 活性成分浓 度% 1,7-2,3 外观透明液体LMS 粘度非常低 不适用 氰基丙烯酸酯胶粘剂固化促进剂 LOCTITE ? 712?产品适用于对乐泰? 氰基丙烯酸酯胶粘剂I8OOII3O87O 有快速固化要求的应用作业. 该产品可以在粘接作业前或 者后进行涂施. 典型应用作业包括，印刷线路板电线或者 线圈固定. 可调部件防干扰；安装支座绝缘、导边器以及 线路板加强杆。该产品具有光敏感特性，因此在产品不使 用时，半透明容器应当贮存在黑暗场所. 比重@ 25 °C 0,8 Viscosity @ 20 °C, mPa·s (cP) 1
