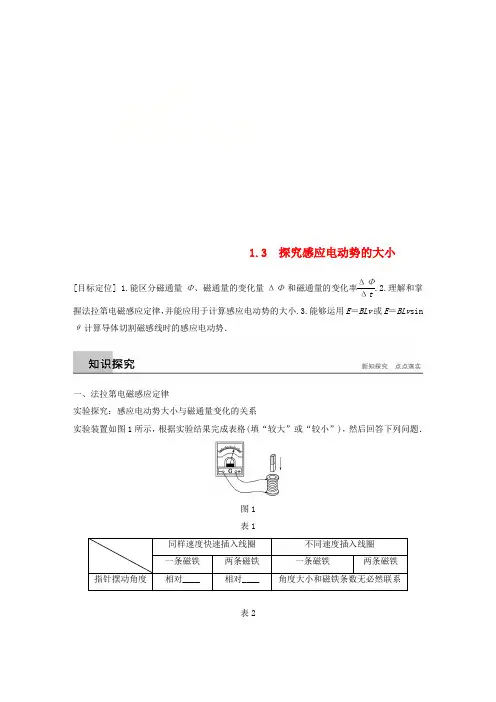

1.3 探究感应电动势的大小
[目标定位] 1.能区分磁通量Φ、磁通量的变化量ΔΦ和磁通量的变化率ΔΦΔt
.2.理解和掌握法拉第电磁感应定律，并能应用于计算感应电动势的大小.3.能够运用E ＝BLv 或E ＝BLv sin θ计算导体切割磁感线时的感应电动势．
一、法拉第电磁感应定律
实验探究：感应电动势大小与磁通量变化的关系
实验装置如图1所示，根据实验结果完成表格(填“较大”或“较小”)，然后回答下列问题．
图1
表1
同样速度快速插入线圈 不同速度插入线圈
一条磁铁 两条磁铁 一条磁铁 两条磁铁 指针摆动角度 相对____ 相对____
角度大小和磁铁条数无必然联系
表2 一条磁铁缓慢插入线圈 一条磁铁快速插入线圈
N 极向下 S 极向下 N 极向下
S 极向下 指针摆动角度
____ ____
____ ____ (1)在实验中，为什么可以用电流表指针偏转角度大致判断感应电动势的大小？
(2)感应电动势的大小跟磁通量变化的大小有关吗？
(3)感应电动势的大小跟磁通量变化的快慢有关吗？
(4)磁场方向对感应电动势的大小是否有影响？
答案 较小 较大 较小 较小 较大 较大
(1)穿过闭合电路的Φ变化?产生E 感?产生I 感．由闭合电路欧姆定律I ＝E R ＋r 知，当电路的总电阻一定时，E 感越大，I 感越大，指针偏转角度越大． (2)感应电动势的大小跟磁通量变化的大小无必然联系． (3)磁通量变化相同时，磁通量变化越快，感应电动势越大．
(4)磁场方向对感应电动势的大小没有影响．
[要点总结]
1．内容：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比．
2．公式：E ＝n ΔΦΔt
，其中n 为线圈匝数，ΔΦ总是取绝对值． 此公式一般用来表示Δt 时间内感应电动势的平均值．
3．对法拉第电磁感应定律的理解
(1)磁通量的变化率ΔΦΔt 和磁通量Φ没有(填“有”或“没有”)直接关系．Φ很大时，ΔΦΔt
可能很小，也可能很大；Φ＝0时，ΔΦΔt
可能不为0. (2)E ＝n ΔΦΔt 有两种常见形式：①线圈面积S 不变，磁感应强度B 均匀变化：E ＝n ΔB Δt
S .②磁感应强度B 不变，线圈面积S 均匀变化：E ＝nB ·ΔS Δt .(其中ΔΦΔt
是Φ－t 图像上某点切线的斜率，ΔB Δt
为B －t 图像上某点切线的斜率) (3)产生感应电动势的那部分导体相当于电源．如果电路没有闭合，这时虽然没有感应电流，但感应电动势依然存在．
例1 关于感应电动势的大小，下列说法中正确的是 ( )
A ．穿过线圈的磁通量Φ最大时，所产生的感应电动势就一定最大
B ．穿过线圈的磁通量的变化量ΔΦ增大时，所产生的感应电动势也增大
C ．穿过线圈的磁通量Φ等于0，所产生的感应电动势就一定为0
ΔΦ
D．穿过线圈的磁通量的变化率
Δt越大，所产生的感应电动势就越大
答案 D
解析 根据法拉第电磁感应定律可知，感应电动势的大小与磁通量的变化率ΔΦΔt 成正比，与磁通量Φ及磁通量的变化量ΔΦ没有必然联系．当磁通量Φ很大时，感应电动势可能很小，甚至为0.当磁通量Φ等于0时，其变化率可能很大，产生的感应电动势也会很大，而ΔΦ增
大时，ΔΦΔt 可能减小．如图所示，t 1时刻，Φ最大，但E ＝0；0～t 1时间内ΔΦ增大，但ΔΦΔt
减小，E 减小；t 2时刻，Φ＝0，但ΔΦΔt
最大，E 最大．故D 正确．
例2 如图2甲所示的螺线管，匝数n ＝1 500匝，横截面积S ＝20 cm 2，方向向右穿过螺线管的匀强磁场的磁感应强度按图乙所示规律变化．
图2
(1)2 s 内穿过线圈的磁通量的变化量是多少？
(2)磁通量的变化率多大？
(3)线圈中感应电动势的大小为多少？
答案 (1)8×10－3 Wb (2)4×10－3 Wb/s (3)6 V
解析 (1)磁通量的变化量是由磁感应强度的变化引起的，则Φ1＝B 1S ，
Φ2＝B 2S ，ΔΦ＝Φ2－Φ1，
所以ΔΦ＝ΔBS ＝(6－2)×20×10－4 Wb ＝8×10－3 Wb
(2)磁通量的变化率为
ΔΦΔt ＝8×10－3
2
Wb/s ＝4×10－3 Wb/s (3)根据法拉第电磁感应定律得感应电动势的大小
E ＝n ΔΦΔt
＝1 500×4×10－3 V ＝6 V.
二、导体切割磁感线时的感应电动势
如图3所示，闭合电路一部分导体ab 处于匀强磁场中，磁感应强度为B ，ab 的长度为L ，ab 以速度v 匀速垂直切割磁感线，求回路中产生的感应电动势．
图3
答案 设在Δt 时间内导体由原来的位置运动到a 1b 1，如图所示，这时闭合电路面积的变化量为
ΔS ＝Lv Δt
穿过闭合电路磁通量的变化量为ΔΦ＝B ΔS ＝BLv Δt
根据法拉第电磁感应定律得E ＝ΔΦΔt
＝BLv . [要点总结] 1．当导体平动垂直切割磁感线时，即B 、L 、v 两两垂直时(如图4所示)E ＝BLv .
图4
2．公式中L 指有效切割长度，即导体在与v 垂直的方向上的投影长度．
图5
图5甲中的有效切割长度为：L ＝cd sin θ；
图乙中的有效切割长度为：L ＝MN ；
图丙中的有效切割长度为：沿v 1的方向运动时，L ＝2R ；沿v 2的方向运动时，L ＝R .
[延伸思考] 如图6所示，如果处在匀强磁场(磁感应强度为B )中的长为L 的直导线的运动方
向与直导线本身是垂直的，但与磁感线方向有一个夹角θ(θ≠90°)，则此时直导线上产生的感应电动势表达式是什么？
图6
答案如图所示，可以把速度v分解为两个分量：垂直于磁感线的分量v1＝v sin θ和平行于磁感线的分量v2＝v cos θ.后者不切割磁感线，不产生感应电动势；前者切割磁感线，产生的感应电动势为E＝BLv1＝BLv sin θ.
例3如图7所示，一金属弯杆处在磁感应强度大小为B、方向垂直纸面向里的匀强磁场中，已知ab＝bc＝L，当它以速度v向右平动时，a、c两点间的电势差大小为( )
图7
A．BLv B．BLv sin θ
C．BLv cos θD．BLv(1＋sin θ)
答案B
解析杆切割磁感线的有效长度为L sin θ，故B正确．
例4如图8所示，水平放置的两平行金属导轨相距L＝0.50 m，左端接一电阻R＝0.20 Ω，磁感应强度B＝0.40 T的匀强磁场方向垂直于导轨平面向下，长度也为0.50 m的导体棒ac垂直放在导轨上，并能无摩擦地沿导轨滑动，导轨和导体棒接触良好且电阻均可忽略不计．当ac棒以v＝4.0 m/s的速度水平向右匀速滑动时，求：
图8
(1)ac 棒中感应电动势的大小；
(2)回路中感应电流的大小；
(3)维持ac 棒做匀速运动的水平外力的大小和方向．
答案 见解析
解析 (1)ac 棒垂直切割磁感线，产生的感应电动势的大小为E ＝BLv ＝0.40×0.50×4.0 V＝0.80 V.
(2)回路中感应电流大小为I ＝E R ＝0.800.20
A ＝4.0 A. (3)ac 棒受到的安培力大小为
F 安＝BIL ＝0.40×4.0×0.50 N＝0.80 N ，
由右手定则知，ac 棒中感应电流由c 流向a .
由左手定则知，安培力方向水平向左．由于导体棒匀速运动，水平方向受力平衡，则F 外＝F 安＝0.80 N ，方向水平向右．
1．(对法拉第电磁感应定律的理解)如图9所示，半径为R 的n 匝线圈套在边长为l 的正方形abcd 之外，匀强磁场垂直穿过该正方形，当磁场以
ΔB Δt
的变化率变化时，线圈产生的感应电动势的大小为( )
图9
A ．πR 2Δ
B Δt
B ．l 2ΔB Δt
C ．n πR 2ΔB Δt
D ．nl 2ΔB Δt
答案 D
解析 由题意可知，线圈中磁场的面积为l 2，根据法拉第电磁感应定律可知，线圈中产生的
感应电动势大小为E ＝n ΔΦΔt ＝nl 2ΔB Δt
，故只有选项D 正确．
2．(公式E ＝n ΔΦΔt
的应用)(多选)如图10甲所示，线圈的匝数n ＝100匝，横截面积S ＝50 cm 2，线圈总电阻r ＝10 Ω，沿轴向有匀强磁场，设图示磁场方向为正，磁场的磁感应强度随时间做如图乙所示规律变化，则在开始的0.1 s 内( )
图10
A ．磁通量的变化量为0.25 Wb
B ．磁通量的变化率为2.5×10－2 Wb/s
C ．a 、b 间电压为0
D ．在a 、b 间接一个理想电流表时，电流表的示数为0.25 A
答案 BD 解析 通过线圈的磁通量与线圈的匝数无关，由于0时刻和0.1 s 时刻的磁场方向相反，则磁通量穿入的方向不同，则ΔΦ＝(0.1＋0.4)×50×10－4 Wb ＝2.5×10－3 Wb ，A 项错误；磁通量
的变化率ΔΦΔt ＝2.5×10－3
0.1
Wb/s ＝2.5×10－2 Wb/s ，B 项正确；根据法拉第电磁感应定律可知，当a 、b 间断开时，其间电压等于线圈产生的感应电动势，感应电动势大小为E ＝n ΔΦΔt
＝2.5 V 且恒定，C 项错误；在a 、b 间接一个理想电流表时相当于a 、b 间接通而形成回路，回路总
电阻即为线圈的总电阻，故感应电流大小I ＝E r ＝2.510
A ＝0.25 A ，D 项正确． 3．(公式E ＝BLv 的应用)如图11所示，空间有一匀强磁场，一直金属棒与磁感应强度方向垂直，当它以速度v 沿与棒和磁感应强度都垂直的方向运动时，棒两端的感应电动势大小为E ，将此棒弯成两段长度相等且相互垂直的折线，置于与磁感应强度相互垂直的平面内，当它沿两段折线夹角平分线的方向以速度v 运动时，棒两端的感应电动势大小为E ′.则
E ′E
等于( )
图11
A.12
B.22
C ．1 D.2 答案 B
解析 设折弯前金属棒切割磁感线的长度为L ，E ＝BLv ；折弯后，金属棒切割磁感线的有效长度为l ＝? ????L 22＋? ????L 22＝22
L ，故产生的感应电动势为E ′＝Blv ＝B ·22Lv ＝22E ，所以E ′
E ＝2
2，B 正确．
