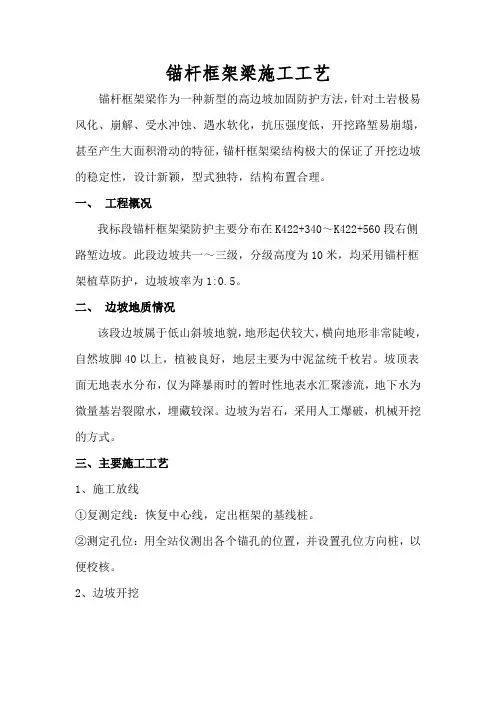

锚杆框架梁施工工艺
锚杆框架梁作为一种新型的高边坡加固防护方法,针对土岩极易风化、崩解、受水冲蚀、遇水软化,抗压强度低,开挖路堑易崩塌,甚至产生大面积滑动的特征,锚杆框架梁结构极大的保证了开挖边坡的稳定性,设计新颖,型式独特,结构布置合理。
一、工程概况
我标段锚杆框架梁防护主要分布在K422+340~K422+560段右侧路堑边坡。此段边坡共一~三级,分级高度为10米,均采用锚杆框架植草防护,边坡坡率为1:0.5。
二、边坡地质情况
该段边坡属于低山斜坡地貌,地形起伏较大,横向地形非常陡峻,自然坡脚40以上,植被良好,地层主要为中泥盆统千枚岩。坡顶表面无地表水分布,仅为降暴雨时的暂时性地表水汇聚渗流,地下水为微量基岩裂隙水,埋藏较深。边坡为岩石,采用人工爆破,机械开挖的方式。
三、主要施工工艺
1、施工放线
①复测定线:恢复中心线,定出框架的基线桩。
②测定孔位:用全站仪测出各个锚孔的位置,并设置孔位方向桩,以便校核。
2、边坡开挖
①边坡开挖应自上而下进行施工,施工前,应清除岩面松动石块,平整坡面。
②边坡开挖,一般要跳槽开挖,要尽量缩短工期,根据实际情况考虑临时支撑,以免引起山坡坍滑,影响锚杆抗滑力。
③边坡开挖时,人工爆破钻眼深度和装药量必须根据坡度需要设置,严格控制超挖欠挖。
3、钻孔
○1边坡刷好后先用6m钢管满坡面搭设双层脚手架施工平台,根据施工图所规定的孔位、孔径、长度与倾斜度采用旋转钻钻孔,钻孔采用干作业法,要做好钻孔地质记录,成孔孔壁必须顺直、完整。
○2当岩层风化严重或其性质接近土层时,可加用套管钻进,以保证钻孔质量。
○3在岩石地段钻至要求的深度成孔后,用高压风清孔,将孔内壁及根部残余废土清除干净。严禁用水冲洗。
4、锚杆制作安装
○1锚杆类型规格及性能应与设计相符合,应按施工图尺寸下料、调直、清污、制造。
○2插入钻孔的锚杆要顺直,并应除锈,再锚固段部分用水泥砂浆防护;锚杆孔外部分需作防锈层,采用在钢筋表面涂防锈底漆,再包扎沥青麻布两层或塑料套管及化学涂料等方法进行防锈。如防锈层局部遭到破坏,应及时加以处理。
○3锚杆放入孔内应居中,可沿锚杆长度间隔2m左右焊接一对定位支架。
○4清孔完毕后应及时安装锚杆,并把预制好的锚杆钢筋缓慢的送入钻孔内,定位支架再锚杆下部撑住孔壁,插入锚杆时应将灌浆管与锚杆钢筋同时放至钻孔底部。预制的锚杆钢筋应保持顺直。
5、灌浆
○1按施工配合比采用搅拌机拌制砂浆,随拌随用,经过2.5mm×2.5mm的滤网倒入储浆桶,桶内水泥砂浆在使用前仍需低速搅拌,以防止砂浆离析。
○2注浆时压浆泵料仓内要始终有一定的砂浆,避免孔内产生气垫。
○3采用重力灌浆与压力灌浆相结合的方法灌注。先将内径5cm胶管与锚杆同时送入距锚孔底10cm处,用灌浆泵使砂浆在压力下自孔底向外充满。随浆灌注,把灌浆管从孔底朝孔口缓慢匀速拔出,但要保持出管口始终埋入砂浆1.5~2.0m。当砂浆灌至孔口时立即减压为零,以免在孔口形成喷浆。灌浆管拔出孔口后立即将制作好的封口板塞进孔口,灌浆结束。
○4砂浆锚杆安装后,不得敲击、摇动,普通砂浆3d内不得再杆体上悬挂重物。
6、框架制作
框架采用C25砼浇筑,框架梁截面采用0.3×0.3cm矩形截面。框架不嵌入坡面,先按照坡比用人工修整好坡面后,再采用人工开挖,石质地段使用风镐开凿,超挖部分在横梁、竖肋位置采用M7.5浆砌片石调整至设计坡面,浆砌片石宽度75cm。横梁、竖肋基础先采用5cm水泥砂浆调平,再进行钢筋制作安装,钢筋接头需错开,同一截面钢筋接头数不得超过钢筋总根数的1/2,且有焊接接头的截面之间的距离不得小于1m。模板采用小块钢模板,用短锚杆固定在坡面上,砼浇注时,锚杆外露弯折10 cm,采用厚5 cm的C25砼封闭;在锚孔周围,钢筋较密集,一定要仔细振捣,保证质量。锚头应与框架梁同时浇注,纵向每隔1290cm设伸缩缝一条,缝宽2cm,用浸沥青麻筋填塞。伸缩缝置于两排节点中间。
7、交工验收按照质量检验评定标准进行验收。
四、质量控制
路堑开挖事先做好天沟、排水沟等排水措施,以防水流充刷边坡及地表水流入路堑影响施工。
锚杆边坡开挖采用控制爆破,并从上往下分层开挖,分层锚固。
锚杆孔按设计图纸布置的孔位精确定位,垂直方向与水平方向的距离误差小于0.02m;钻孔的倾角及水平角误差控制在1度以下,孔斜率小于1/50。
钻机机台保持稳定牢固,在钻孔反推力作用下仍能保证钻机稳定和钻孔方向;钻孔施工尽量不扰动钻孔周围岩层,钻孔结束后,从孔底向外继续清孔至少10分钟。
锚杆材料确保达到设计强度要求。Φ30钢筋按设计长度下料,并清除其上油污、锈斑后再进行防腐处理。
水泥砂浆的质量严格掌握,砂采用净化的河砂,并过筛分选。搅拌好的砂浆要再次过筛,以免水泥结块堵塞管路;注浆采用底孔注浆法,从孔底开始注浆。注浆时缓慢搅拌砂浆,直到注浆结束,砂浆灌注饱满密实。注浆材料固化前,禁止移动锚索。
横竖梁施工时确保与锚杆轴线垂直,并与开挖坡面全面贴紧。
锚杆框架梁施工工艺见图锚杆框架梁施工工艺框图。
五、安全保证措施
加强现场管理,搞好工地的保卫、防盗,搞好永久工程和临时工程安全,防止发安全事故,制订安全生产的组织措施,并制订严密的安全生产规程。
加强安全生产教育和预防教育,并制订以下预防措施,以保证员工的安全健康。
对于施工现场及其周围的高压电线、变压器等设立醒目的安全标志,交通要道处,设立明显的标志,防止过往行人或车辆不注意发生事故。
进入施工现场,戴好安全帽,系好安全带,禁止其他闲杂人员进入施工现场,工人在坡面施工过程中必须系安全绳在脚手架上。
对材料和设备储存的库房或堆放点,施工人员生活区,特别注意防火安全,配足够数量的灭火器具、消防水管和消防栓等,以备急需。
项目经理亲自抓安全生产和安全教育,定期召开安全生产会议,检查安全生产规章执行落实情况,建立安全生产奖罚制度,促使人人重视安全,安全生产有奖,使安全生产教育落到实处。
图锚杆框架梁施工工艺框图
