电线配管墙面开槽施工要求-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII

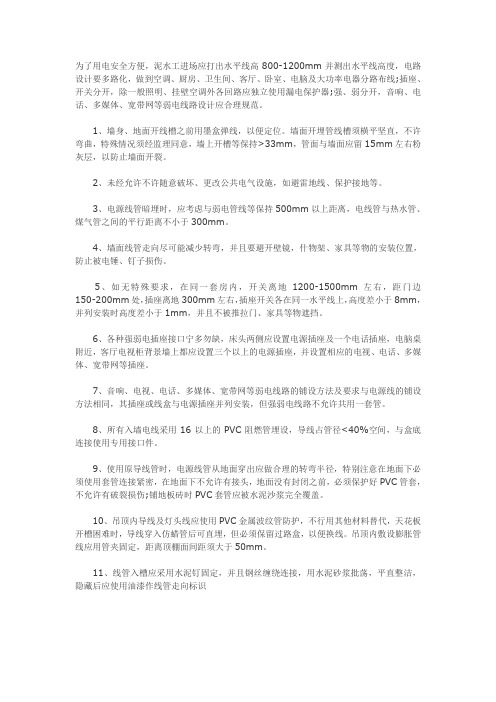

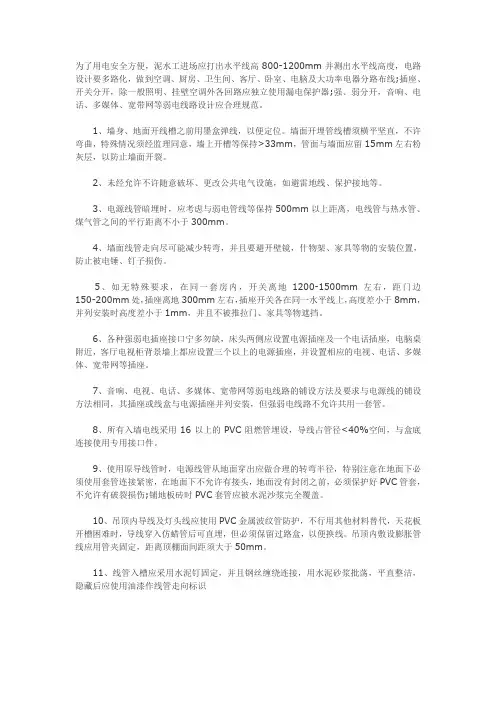

为了用电安全方便，泥水工进场应打出水平线高800-1200mm并测出水平线高度，电路设计要多路化，做到空调、厨房、卫生间、客厅、卧室、电脑及大功率电器分路布线;插座、开关分开，除一般照明、挂壁空调外各回路应独立使用漏电保护器;强、弱分开，音响、电话、多媒体、宽带网等弱电线路设计应合理规范。
1、墙身、地面开线槽之前用墨盒弹线，以便定位。墙面开埋管线槽须横平坚直，不许弯曲，特殊情况须经监理同意，墙上开槽等保持>33mm，管面与墙面应留15mm左右粉灰层，以防止墙面开裂。
2、未经允许不许随意破坏、更改公共电气设施，如避雷地线、保护接地等。
3、电源线管暗埋时，应考虑与弱电管线等保持500mm以上距离，电线管与热水管、煤气管之间的平行距离不小于300mm。
4、墙面线管走向尽可能减少转弯，并且要避开壁镜，什物架、家具等物的安装位置，防止被电锤、钉子损伤。
5、如无特殊要求，在同一套房内，开关离地1200-1500mm左右，距门边150-200mm 处，插座离地300mm左右，插座开关各在同一水平线上，高度差小于8mm，并列安装时高度差小于1mm，并且不被推拉门、家具等物遮挡。
6、各种强弱电插座接口宁多勿缺，床头两侧应设置电源插座及一个电话插座，电脑桌附近，客厅电视柜背景墙上都应设置三个以上的电源插座，并设置相应的电视、电话、多媒体、宽带网等插座。
7、音响、电视、电话、多媒体、宽带网等弱电线路的铺设方法及要求与电源线的铺设方法相同，其插座或线盒与电源插座并列安装，但强弱电线路不允许共用一套管。
8、所有入墙电线采用16以上的PVC阻燃管埋设，导线占管径<40%空间，与盒底连接使用专用接口件。
9、使用原导线管时，电源线管从地面穿出应做合理的转弯半径，特别注意在地面下必须使用套管连接紧密，在地面下不允许有接头，地面没有封闭之前，必须保护好PVC管套，不允许有破裂损伤;铺地板砖时PVC套管应被水泥沙浆完全覆盖。
10、吊顶内导线及灯头线应使用PVC金属波纹管防护，不行用其他材料替代，天花板开槽困难时，导线穿入仿蜡管后可直埋，但必须保留过路盒，以便换线。吊顶内敷设膨胀管线应用管夹固定，距离顶棚面间距须大于50mm。
11、线管入槽应采用水泥钉固定，并且钢丝缠绕连接，用水泥砂浆批荡，平直整洁，隐藏后应使用油漆作线管走向标识
二次结构电气配管及预 埋技术交底 标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
二次结构电气配管及预埋技术交底 一、暗管敷设 1、定位弹线 （1）根据设计图纸要求，核对各种线盒的标高、坐标的排列有无矛盾，核对后在施工的墙上确定出开关盒、插座盒及配电箱位置进行画线定点位。 （2）根据土建的水平线（标高为500mm），用激光水平仪定出箱盒底标高水平线。按定好的水平线用小线和水平尺测量出盒、箱的准确位置及根据盒、箱宽高各加50mm并标出尺寸画好线。（注意标高定位时要考虑底盒与面板之间误差） （3）然后根据规范要求，用长直尺画出垂直管路线，线槽尺寸：砌体墙槽深度≤ｄｎ＋20mm，墙槽宽度≤ｄｎ＋60mm。（例：一根钢管Ф15的电线管开槽的宽度为60mm，双管开槽为90mm，多根并排敷设管与管之间间距为15mm。） 2、墙体开槽： （1）砌体墙面电线管应机械开槽与开洞，经切割机切割线槽后用錾子沿槽内边进行剔槽；墙槽用水泥砂浆填补密实，且与砌体墙平。线槽尺寸：砌体墙槽深度≤ｄｎ＋ 20mm，墙槽宽度≤ｄｎ＋60mm。 （2）砌体沟槽只能竖向或斜向开槽，严禁水平开槽，尽量保证直线时每一线盒安装位置居中，确保工艺美观；线盒、箱体安装位置留置孔间不能过大，以免造成二次补洞工程量增加。 （3）砌体门洞过梁影响管线敷设，梁柱因预留配管位置偏移，严格按要求处理不得影响结构，在砼保护层20-30mm内妥善处理到位。
（4）按弹出的水平线及画好的箱盒线，复核对照设计图中盒、箱的准确位置，校对无误后进行机械切割，然后剔洞。 3、管路敷设： (1)煨弯：一般管径为20mm及其以下时，用手板煨管器。先将管子插入煨管器，逐步煨出所需弯度。管径为25mm及其以上时，使用液压煨管器，即煨先将管子放入模具，然后扳动煨管器，煨出所需弯度。 (2)切管：常用钢锯、割管器、无齿锯、砂轮锯进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固，断口处平齐不歪斜，管口刮铣光滑，无毛刺，管内铁屑除净。（3）敷设管路时，应尽量减少弯曲，暗设钢管的连接采用钢套管电弧焊连接。套管的长度不小于管外径的3倍，套管周圈密封焊接，套管焊接固定，焊渣清除干净。每隔1m距离应有一个固定点，在距两端300～500mm处各加一个固定点。在管路外侧钉上钉子，并用铅丝将管子绑牢，成排管子敷设间距应保持在15mm以上。 （4）管口入盒、箱，暗配管用跨接地线焊接固定在盒棱边上，严禁管口与敲落孔焊接，管进盒、箱，一管一孔，不得开长孔。管口进入盒箱内应小于5mm。两根以上管入盒、箱要长短一致，间距均匀，排列整齐。 （5）管口入箱必须做到一管一孔，不得开长孔。管口进入盒箱内应小于5mm。箱内长短一致，管后皮距箱底10-15mm，间距均匀，排列整齐，管与箱体的跨接线应焊接到箱体的专用接地板上。 （6）进入落地式配电箱的管路，排列应整齐，管口应高出基础面50-80mm。
线盒预留洞封堵及二次配管开槽处理 专 项 施 工 方 案 编制人：日期： 审核人：日期： 审批人：日期：
南通安装集团股份有限公司 线盒预留洞封堵及二次配管开槽专项施工方案 线盒预留洞封堵 一、施工前，将成块泡沫板加工成 200mm 高、 150mm 宽、 100mm 厚的小泡沫板，小板外用塑料自粘带缠绕。 二、预埋待土建钢筋安装完成后，在剪力墙体线盒预埋处放置准备好的泡沫板，泡沫板的放置位置依据图纸要求，用卷尺或水平管定位，采用扎丝进行绑扎，固定在钢筋上，剪力墙钢筋疏松处加短钢筋进行固定，固定好后，进行管的敷设，将管一头用塑料自粘带缠绕封闭后，插入泡沫板中，泡沫板中的管应尽量紧贴外侧，如果剪力墙钢筋保护层厚度满足条件，在线管进入泡沫板时在接近泡沫板 50cm 处，用专用弯管弹簧将线管弯曲作一个挺身弯，从剪力墙钢筋外侧插入泡沫板，这种做法可以使后期线盒预埋中选用深度较浅的线盒，降低成本。 三、线盒预埋成型 1 土建模板拆除后，检查剪力墙中预埋的泡沫板，拆除泡沫板，清空预留建筑垃圾 2 根据土建给定的基准线，用水平尺测定线盒的水平安装尺寸，用水平管测定线盒的垂直安装尺寸，水平与垂直安装尺寸确定好后，将线盒放入预留的洞口中，进行线盒固定； 3 线盒的固定采用高标号混凝土砂浆与碎砖进行固定，盒体后面一
定要用水泥砂浆灌实，防止盒体后空鼓，线盒盒口突出结构完成面易在 10-15mm ，当墙面抹灰的灰饼已完成时，线盒盒口与灰饼在同一垂直面上；盒体与预留洞不一致时，大于 3cm 以上的分 2-3 次用细石混凝土填实。 4 线管与线盒连接时，要注意盒体敲落孔的完整性，即使用几个孔就敲落几个孔，如果孔不合适，则用专用开孔器进行重新开孔，严禁随意开孔，破坏线盒的完整性； 5 线管与线盒连接好后，用高标号的水泥砂浆进行固定抹平，并根据工程质量要求，在线盒四周做八字角，用界面剂、砂浆与墨汁调和后均匀抹在线盒四周； 6 固定完成后，用管堵堵好管口，制作一块盒口大小的纸板，塞在线盒内，外用塑料自粘带进行封口，以防止土建抹灰时，砂浆进入线管内，污染盒体。 电气配管施工开槽 施工做法 1、线槽处理方案 （1）、采用人工手持工具形式，一人持机一人浇水除尘的方式进行，高度超过 2M 的位置登高作业并执行相关安全要求。开槽以现开 V 字形再开口字形的顺序进行，对于轻体墙拉筋以穿越方式通过，无法穿越的进行切割处理，并加深沟槽在表层增设同原钢筋尺寸拉筋。预埋Φ20JDG 管槽宽为
安装二次配管技术交底规范（干货） 一、安装二次配管质量风险分析 1、箱盒面距粉刷面进出控制不好原因分析： 项目部粉刷班组未按甲方及公司要求在线盒固定前设置粉刷厚度控制基准点（即灰饼），因此箱盒固定时进出控制无参照物，难以做到与后期粉刷面齐平。 2、水电配管开斜槽原因分析： 预埋阶段后砌墙上翻及下翻线管定位不准确，工人施工比较随意，未考虑后期线盒及电箱配管时线管排列需求。 3、二次配管补槽后空鼓开裂原因分析： （1）强弱电箱等线管多且密集处，开槽宽度不足，线管之间无间距，开槽深度不足，线管未进行有效固定或固定点不足，补槽时砂浆无法与砌体墙有效粘接； （2）配管补槽前基层处理不到位，未清理附灰及洒水浸湿，水泥砂浆强度不够，导致砂浆与线管及砌体粘接强度不足，水泥砂浆与砌体的粘接力无法与收缩力相平衡，从而导致空鼓、开裂与基层脱离现象；点这免费下载施工技术资料 （3）补槽完成后未洒水养护。 二、施工事前控制措施 1、水电二次配管施工前项目部必须对安装班组每位操作人员进行详细的专项技术交底，让每位员工掌握关键施工要领，从思想上引起施工人员高度重视； 2、严格控制补槽所用的砂石颗粒大小及水泥标号，砂浆配合比例，严禁采用砌筑砂浆； 3、交底后必须在施工现场选取某栋楼的一至二层四户作为水电二次配管样板，实施样板评审制度，要求设置一户线盒及开槽控制线弹线定位、一户灰饼布置线盒固定、一户配管施工、一户补槽挂网，施工完成后，项目部进行自评，合格后通知公司安装工程师到现场进行样板评审，评审通过后方可大面积施工； 4、安装施工员、质检员、班组长定期对现场施工质量进行检查，加强施工过程监督、管理。 三、水电二次配管过程控制措施 1、水电线盒及电箱标高控制
分部（分工种）工程质量技术交底记录表省安监A-4 ： 单位工程名称: 中天融域一期二标段交底时间年月日交底部位: 标准层电气二次配管、箱、盒安装工种电工 交底内容： 二次配管敷设 1、在土建楼板浇筑完成后，班组长应安排工人对高出板面的线管进行切割及封堵管口处理，以免在土建拆模、砌墙体时压断线管导致线管堵塞。同时找出所有管口，进行扫管穿带线，确保所有管路畅通。 2、待土建砖砌体完成，构造柱浇筑完成后，进行开槽配管，开槽前应先用石笔、粉笔等标出线管走向，用切割机开槽配管，严禁在未开槽墙面上用錾子剔槽。 3、剔槽打洞时，应预先划好线，用切割机沿划好的线开槽再剔槽、洞，避免用力猛剔，造成洞口或槽 剔的过大、过宽，甚至影响土建结构质量。开槽、打洞时要注意不要切土建钢筋。 4、配管时两根线管相接处必须使用匹配的直接连接，严禁大管套小管。 5、线管必须用锯片切断，严禁用手直接扭断或用钳子夹断，保证管口平滑。 6、为保证穿线工序顺利进行，避免二次打凿，线管弯曲处必须用相匹配的弯管弹簧进行弯曲，弯扁度 符合规范要求，弯曲度不得小于90°。 7、补洞时应保证灰浆饱满，梁底位置砂浆应填补饱满。 8、配管时要保证线管保护层厚度不小于15mm。两管或两管以上敷设于同一管槽内，管与管之间距离 必须在10mm以上。 9、扫管穿带线：对于土建拆模后未进行扫管穿带线的，应在配管完成，抹灰前进行扫管，有问题及时 修改管路，便于土建修复。 10、经过扫管后确认管路畅通，及时穿好带线，并将管口、盒口、箱口堵好，加强成品配管保护，防 止出现二次堵塞管路现象。 线盒、箱体安装 1土建砖砌体，构造柱浇筑完成，一米控制线弹出，土建墙上已出灰饼后，根据设计图纸准确标出盒 箱的准确位置，用切割机切出盒箱所在位置，剔洞进行盒箱安装。 2、盒箱安装时，应严格按照设计图纸和施工定位图上尺寸进行安装，所有盒箱横纵坐标控制准确。 3、盒箱安装时应先将盒箱洞内清扫干净，用水浇湿后再进行安装稳固，盒箱背后必须砂浆饱满，禁止 空壳现象。 4、盒箱安装时应用卷尺测出准确标高，然后用水平尺进行调正。 5、墙体内盒箱安装并进管时，应将线管配进敲落孔内，并安装锁扣进行固定。 6、剪力墙内盒箱安装时，盒子必须保持完好。如预留的线管埋深或走位无法直接进入盒箱的，应采用 相匹配的深线盒，或用剔打一部分墙体使线管能弯到合适位置，保证箱、盒安装完成后与墙面相平， 严禁用锯片、切割机、角磨机或钳子直接在盒箱上开洞。 7、盒、箱内设置正确，固定可靠，管子进入盒、箱处顺直，一孔一管，进入箱盒后用锯片将管子与箱 盒底面切平。 8、因盒箱安装、二次配管工序是在土建砌砖完成后进行，因此，二次配管和在盒箱安装工序完成后， 班组应及时安排专人进行补洞，破坏土建钢板网的必须将钢板网进行恢复。 9、同一室内，一面墙，相同位置的盒箱横纵坐标必须一致。 10、盒箱安装必须使用水平尺，要求绝对平、正，标高正确。
二次配管开槽施工方案集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]
线盒预留洞封堵及二次配管开槽处理 专 项 施 工 方 案 编制人：日期： 审核人：日期： 审批人：日期： 南通安装集团股份有限公司 线盒预留洞封堵及二次配管开槽专项施工方案 线盒预留洞封堵 一、施工前，将成块泡沫板加工成200mm高、150mm宽、100mm 厚的小泡沫板，小板外用塑料自粘带缠绕。 二、预埋 待土建钢筋安装完成后，在剪力墙体线盒预埋处放置准备好的泡沫板，泡沫板的放置位置依据图纸要求，用卷尺或水平
管定位，采用扎丝进行绑扎，固定在钢筋上，剪力墙钢筋疏松处加短钢筋进行固定，固定好后，进行管的敷设，将管一头用塑料自粘带缠绕封闭后，插入泡沫板中，泡沫板中的管应尽量紧贴外侧，如果剪力墙钢筋保护层厚度满足条件，在线管进入泡沫板时在接近泡沫板50cm处，用专用弯管弹簧将线管弯曲作一个挺身弯，从剪力墙钢筋外侧插入泡沫板，这种做法可以使后期线盒预埋中选用深度较浅的线盒，降低成本。 三、线盒预埋成型 1土建模板拆除后，检查剪力墙中预埋的泡沫板，拆除泡沫板，清空预留建筑垃圾 2根据土建给定的基准线，用水平尺测定线盒的水平安装尺寸，用水平管测定线盒的垂直安装尺寸，水平与垂直安装尺寸确定好后，将线盒放入预留的洞口中，进行线盒固定； 3线盒的固定采用高标号混凝土砂浆与碎砖进行固定， 盒体后面一定要用水泥砂浆灌实，防止盒体后空鼓，线盒盒口突出结构完成面易在10-15mm，当墙面抹灰的灰饼已完成时，线盒盒口与灰饼在同一垂直面上；盒体与预留洞不一致时，大于3cm以上的分2-3次用细石混凝土填实。 4线管与线盒连接时，要注意盒体敲落孔的完整性，即使用几个孔就敲落几个孔，如果孔不合适，则用专用开孔器进行重新开孔，严禁随意开孔，破坏线盒的完整性；
墙体配管专项施工 方案
目录 一、编制依据 (1) 二、工程概况 (1) 三、施工部署 (1) 1.施工准 备 (1) 2.物质准 备 (1) 3.技术准 备 (2) 4.组织准 备 (2) 四、砌体内电气配管施工方案及工艺 (3) 4.1 配管规格要求 (3)
4.2 工艺流程 (3) 4.2.1 弹线定位 (3) 4.2.2 墙体开槽 (3) 4.2.3 配管加工 (5) 4.2.4 箱、盒固定 (5) 4.2.5 管路敷设 (6) 4.2.6 封堵及保护 (8) 五、质量要求及质量保证措施 (8) 5.1 质量要求 (8) 5.2 质量保证措
施 (8) 六、文明施工、成品保护 (9) 七、安全保证措施 (9)
一、编制依据 本工程二次配管方案依据以下文件进行编制： 1、施工合同约定的施工范围相关内容； 2、工程施工蓝图； 3、《建筑电气工程施工质量验收规范》GB50303- 、电气安装图集（03SS408）、电气安装图集（D301-1-3）、电气安装图集（03D501-4）等相关资料； 二、工程概况 根据施工合同约定的施工范围，地下部分明配管、地上部分预留预埋及二次砌体采用加气块砖，非消防专业电气配管采用JDG镀锌管，与消防专业相关的管线，采用热镀锌钢管。 三、施工部署 1、施工准备 根据现场施工进度情况调整机具设备供应计划，及时组织所需弯管机、套丝机、砂轮切割机、电焊机、万用表、摇表、水平尺、卷尺、靠尺等各种机具、工具、仪器仪表进场。并检查其性能及状态，是否完好、运行是否正常等。 2、物资准备 根据设计施工图的要求以及现场工程进度情况编制物资供应计
电气配管施工开槽处理方案 编制人： 审批人：
一、编制依据 根据建设单位下发工作联系单(HY-GC-NB-2013-8-27-01 )，依据施工图纸、施工组织设计、《建筑工程施工质量验收统一标准》GB50300-2001）（、《建筑装饰工程施工及验收规范》（GB50210-2002）、公司下发的《质量手册》中关于此项施工内容相关的施工工艺规程。二、界面范围 依据指令单 精装电气施工图2013-08-22 宁波国奥汽车4S总部-宝马店电气平面图（地产研发中心2013-6-8） 三、施工做法 1、线槽处理方案 （1）、采用人工手持工具形式，一人持机一人浇水除尘的方式进行，高度超过2M的位置登高作业并执行相关安全要求。 开槽以现开V字形再开口字形的顺序进行，对于轻体墙拉筋以穿越方式通过，无法穿越的进行切割处理，并加深沟槽在表层增设同原钢筋尺寸拉筋。 预埋Φ20JDG管槽宽为30mm深为60mm,线管固定后并采用1：2.5水泥砂浆抹平。 （2）、预埋Φ20--Φ25JDG管槽宽为40mm深为65mm,线管固定后并
采用钢板网加固，后用1：2.5水泥砂浆抹平。 （3）、线槽深度每30~50mm分两次抹灰。线槽深度50mm以上的，采用豆土混凝土填充后，用1：2.5水泥砂浆抹平。 （4）、线管外壁与抹灰完成面间距不小于15mm。 2、配电箱处理方案 （1）、所剔凿部位根据到货配电箱所需洞口大小处理，超出配电箱外围尺寸100~150mm之间，采用Ф6钢筋间距150*100mm加固，用细石混凝土浇筑后，采用1：2.5水泥砂浆磨平。 （2）、固定后，线管外壁与抹灰完成面间距不小于15mm。 （3）、线槽深度50mm以上的，采用豆石混凝土浇筑后，用1：2，5水泥砂浆抹平。线槽深度每30~50mm分两次抹灰。 3、线槽过防火区剔凿施工做法 （1）剔凿宽度为线槽每边长度增加50mm （2）剔凿面均匀抹灰，外四框镶嵌40X40mm角钢，八字形式连接，角钢表面镀锌。 四、施工具体操作 1、按照图纸所示位置或已经确定好的线管走向和间距，用墨线在墙体上面弹出线槽切割边线，单根线管宽度约为40 mm左右，两根及以上宽度控制为边管留里5cm，管与管之间空隙大于1cm以上，然后用切割机按线进行切割，切割时尽量保持切割线成直线，切割最小深度=线管外直径+25mm，然后用凿子将其凿除，凿除的部位尽量平整，如果有凹凸部
配管安装施工方
案 目录 一、工程概况 (2) 二、施工准备 (2) 三、工艺流程 (3) 四、管路敷设 (3) 五、金属软管的安装 (11) 六、质量标准与施工要求 (12) 七、成品保护 (14)
二次配管施工方案 一、工程概况： 本方案属盐城城南新区医院南部新建工程配管安装施工方案。本工程地下61400㎡，地上142100㎡，总计面积20350㎡；建筑高度为89.5m,地下二层，地上十九层。本工程电气配管采用的KBG 管和镀锌钢管，其中DN20/25为多。 二、施工准备 1、材料准备：本工程所用主材、附材规格、型号符合本工程设计图纸要求\洽商变更及会议纪要的要求，数量满足现场需要。 2、材料要求： 本工程使用的管材、器材应符合国家现行技术标准的规定、并应有产品合格证。管材及器材的规格型号应符合设计图纸及设计要
求；钢质接线盒、直管接头、直角弯管、金属线管管卡、开关盒、插座盒等的规格应与面板、盖板相配套。 3、所需材料:SC镀锌钢管、弯管、可挠金属管、灯头盒、插座盒、直管接头、管卡、圆钢、角钢、支架、吊杆、镀锌螺栓、螺母、垫圈、膨胀螺栓、自攻螺钉、防腐漆、机油、水泥、砂子、铅丝、专用地线卡子等。 4、机具： 4.1.手扳弯管器、砂轮锯、无齿锯、电锤、电焊机、气焊工具。 4.2.专用搬子、钢锯、切割刀、铣子、扁锉、半圆锉、平锉、钻头、管钳子。 4.3.水平尺、卷尺、尺杆、红铅笔、线坠、小线、灰铲、灰桶、水桶、绝缘手套、工具箱等。 5、材料验收： 施工单位在本工程所使用的材料进入现场，必须向监理公司电气专业监理提出材料报验，并由电气专业监理和专业人员对进入现场的材料进行验收，合格方可使用，不合格的材料必须退出现场。 三、工艺流程 1、暗管敷设：管路预制加工→ 测定箱、盒位置→ 固定箱、盒→ 管路连接。 2、明管敷设、吊顶内管路敷设：预制加工支架、吊架→ 测定盒、箱位置→ 支架、吊架安装固定→ 管路连接。
目录 第一节工程概况 (2) 第二节编制依据 (2) 第三节电气工程二次墙体预埋 (2) 1、预留孔洞 (2) 2、墙体上管、盒的处理方法 (3) 第四节半硬质（PVC）绝缘管路敷设 (3) 1、操作工艺 (3) 2、配管要求 (4) 3、砖墙敷管 (5) 4、质量标准 (5) 5、成品保护 (6) 第五节钢管敷设 (7) 1、施工工艺 7 2、管理要求 (8) 3、质量标准 (8) 4、成品保护 (8) 第六节施工总进度计划和工期保障措施 (9) 1、施工进度计划编制的原则 (9) 2、工期目标 (9) 第八节安全措施 (10) 7.1、安全生产方针 (10) 7.2、安全目标 (10) 7.3、危害辨识、风险评价和风险控制的策划 (10) 7.4、安全生产保证措施 (10) 7.5、消防保卫管理措施 (11) 第九节文明施工、环境保护措施 (12) 1、文明施工 (12)
2、环境保护措施 (12) 第一节工程概况 华都·襄钰豪庭住宅小区工程是由华都国际建设集团邢缆房地产开发有限公司投资开发、北京三磊建筑设计有限公司设计、河北中基华工程项目管理有限公司实施监理，华都国际建设集团有限公司实施施工的住宅小区。一标段施工8#、9#、10#、11#、13#楼及相邻部分车库，该工程地点位于河北省邢台市新华路以东，泉南大街以南，小黄河以北，一标段总建筑面积约81439.9平方米。 本工程8#、9#楼地下三层，地上18层；10#、11#楼地下三层，地上二十六层；13#楼地下一层，地上三层；车库为地下二层。 本工程电气二次墙体配管分为SC焊接钢管及PVC塑料管两种材质。 第二节编制依据 施工图纸及图纸会审、设计变更。 建筑电气安装工程施工质量验收规范GB50303-2002。 《建筑电气通用图集》92DQ及当地有关图集。 第三节电气工程二次墙体预埋 1、预留孔洞 （1）注意留洞尺寸，必须符合有关规范和设计图中关于间距的要求。 （2）在施工中，专业人员必须随工程进度密切配合作好预留洞工作。 （3）为了避免遗漏和错留，在核对间距、尺寸和位置无误并经过相关专业认可的情况下，绘制箱体预留洞图纸交予相关专业配合预留工作。 （4）遇有断钢筋，必须预先征得有关部门的同意及采取必要的补救措施后，方可剔凿。
工程名称邯郸友谊时代广场交底日期2014年6月26日 施工单位中国建筑第二工程局有限公司分项工程名称二次结构砌体配管 交底提要3层砌体结构配管 交底内容： 一、施工部位 T1、Q4、Q5、Q7二次结构墙体 二、主要机具 墨盒、卷尺、开槽机、切割机、扁錾子、手锤 三、工艺流程 测量弹线线管开槽线槽修整安装线管、线盒 填修补材料砂浆抹平 四、注意事项 1、根据已弹好的线，采用切割机割深度为管直径+1.5厘米，宽度确定为管直径+2.0厘米，如是多根并排敷设，宽度为（N*根数*管直径）+3.0厘米，开槽机、切割机切割后，再用扁錾子剔除。 2、位置切割应在已确定的位置处根据所下盒的尺寸进行切割，盒的四周间隙确定为盒体尺寸+2厘米，以便于封实，盒口应高出毛墙1.0-1.5厘米，盒四周用砂浆粉宽1.0厘米护坡。 3、管子连接与固定：管子直接与罗接的紧订螺钉须拧紧，在管道两侧用铁钉钉入墙内固定。 4、砌体沟槽只能竖向开槽，严禁横向开槽，尽量保证直线时每一线盒安装位置居中，确保工艺美观； 五、线槽处理方案 1、宽为30mm的线槽：采用1：2.5水泥砂浆抹平。 2、、宽为50mm~100mm的线槽：线管固定后，采用钢板网加固，后用1：2.5水泥砂浆抹平。 审核人交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各保存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
工程名称邯郸友谊时代广场交底日期2014年6月26日 施工单位中国建筑第二工程局有限公司分项工程名称二次结构砌体配管 交底提要3层砌体结构配管 交底内容： 3、线槽深度每30~50mm分两次抹灰。线槽深度50mm以上的，采用豆石混凝土填充后，用1：2.5水泥砂浆抹平。 4、线管外壁与抹灰完成面间距不小于15mm。 六、成品保护 1、剔槽打洞时，应预先划好线，避免用力猛剔，造成洞口或剔槽的过大、过宽，甚至影响土建结构质量。 2、在混泥土墙上剔洞时，注意剔洞时应先用钻打孔，再扩孔，不允许用大锤由上面凿孔洞。 审核人交底人接受交底人 1、本表由施工单位填写，交底单位与接受交底单位各保存一份。 2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
电气配管二次砌墙施工方案 1、认真熟悉电气工程施工图纸上本楼每层每部位的用电器设备，详细排查无误后方可施工。 2、现场查看每个户型所预留的一次配合管路、检查是否通畅，若堵塞或者发现一次预埋漏留，应进行疏通或补配电线管路，用气泵加压把垃圾清除后封堵。等待土建施工人员进场砌体配合施工.。 3、强弱电箱宽度大于300㎜的洞口需加过梁，预制过梁时要详查配电系统图预留管路，依据配电箱尺寸按照配电箱预留洞大小配合土建施工人员做好留洞，在此之前依据配电箱定位图（土建留洞图）调整进入电箱的线管，以保证后期安装配电箱时电管能顺直一管一孔进入箱内。 4、土建砌体施工前房间轴线轮廓清晰可见，详细检查一次电气预埋的电管在墙体的位置偏差，无误后配合土建施工人员留墙体洞槽（预留管子的口部必须用胶带封严密）。 5、顶板及梁下的开关、插座PVC线管在拆模后要将长短不一的尺寸进行调整（如管子倾斜移位应用弯簧调整顺直后剪断，梁下100mm 为宜，配合土建施工人员在梁下留洞口60mm（宽）X100mm（高）,便于下一部接管操作。 6、墙、顶板拆模完成，楼层现场工作面清理后，电气施工人员要及时把灯、强弱电线盒找出，并清理盒内垃圾。 7、后砌墙，墙体完成后经项目部通知后方可施工安装强、弱电线盒，
墙面开槽施工。 8、二次电气配合，待砌体完成后在墙体上切沟槽，墙体上开竖槽深度不能小于线管外径+15mm（应根据线管宽度外保护层为15mm为宜）。 9、所有墙体沟槽埋管要进行每300-500mm间距在沟内用自攻丝（M60*4）绑扎铁丝嵌入槽内与电线管子绑扎。后浇水，并进行抹灰，抹灰厚度以不高出墙面为宜。 10、开关盒，插座盒配电箱弱电及卫生间局部等电位盒在砌体砌成后粉刷前墙体冲筋贴饼时完成安装，保证线盒成品外沿与粉刷面层平齐，然后穿引线，保证下一步（管内穿线）工序进行。
. 线盒预留洞封堵及二次配管开槽处理 专 项 施 工 方 案 编制人：日期：
审核人：日期： 审批人：日期： 南通安装集团股份有限公司 资料Word . 线盒预留洞封堵及二次配管开槽专项施工方案 线盒预留洞封堵 一、施工前，将成块泡沫板加工成200mm高、150mm宽、100mm厚的小泡沫板，小板外用塑料自粘带缠绕。 二、预埋 待土建钢筋安装完成后，在剪力墙体线盒预埋处放置准备好的泡沫板，泡沫板的放置位置依据图纸要求，用卷尺或水平管定位，采用扎丝进行绑扎，固定在钢筋上，剪力墙钢筋疏松处加短钢筋进行固定，固定好后，进行管的敷设，将管一头用塑料自粘带缠绕封闭后，插入泡沫板中，泡沫板中的管应尽量紧贴外侧，如果剪力墙钢筋保护层厚度满足条件，在线管进入泡沫板时在接近泡沫板50cm处，用专用弯管弹
簧将线管弯曲作一个挺身弯，从剪力墙钢筋外侧插入泡沫板，这种做法可以使后期线盒预埋中选用深度较浅的线盒，降低成本。 三、线盒预埋成型 1土建模板拆除后，检查剪力墙中预埋的泡沫板，拆除泡沫板，清空预留建筑垃圾 2根据土建给定的基准线，用水平尺测定线盒的水平安装尺寸，用水平管测定线盒的垂直安装尺寸，水平与垂直安装尺寸确定好后，将线盒放入预留的洞口中，进行线盒固定； 资料Word . 3线盒的固定采用高标号混凝土砂浆与碎砖进行固定， 盒体后面一定要用水泥砂浆灌实，防止盒体后空鼓，线盒盒口突出结构完成面易在10-15mm，当墙面抹灰的灰饼已完 成时，线盒盒口与灰饼在同一垂直面上；盒体与预留洞不一致时，大于3cm以上的分2-3次用细石混凝土填实。 4线管与线盒连接时，要注意盒体敲落孔的完整性，即使用 几个孔就敲落几个孔，如果孔不合适，则用专用开孔器进行重新开孔，严禁随意开孔，破坏线盒的完整性； 5线管与线盒连接好后，用高标号的水泥砂浆进行固定抹平，并根据工程质量要求，在线盒四周做八字角，用界面剂、砂浆与墨汁调和后均匀抹在线盒四周；
样板三：二次结构配管 一、施工准备 1、材料要求 （1）凡所有的接线盒，端接头，管箍等都要使用配套制品。 （2）所有的接线盒及配件，均应外观整齐，开孔齐全，无劈裂损坏等现象。（3）辅助材料，镀锌铁丝，铁钉，焊条，专用PVC胶水等。 2、主要机具 （1）红蓝铅笔，小线，卷尺，尺杆，线坠，水平尺等。 （2）弯管器，塑料弯管弹簧，手电钻，切割机等。 （3）开槽机，电锤，电焊机，开孔器，绝缘手套，工具袋，人字梯等。 3、作业条件 （1）配合土建砌体施工，根据电气图要求与土建墙上弹出的水平线，来安装管路与盒箱。 （2）配合土建混凝土结构施工时，大模板，混凝土板墙，在钢筋绑扎过程中，根据设计图要求盒箱及管路，同时办理隐检手续。 （3）根据土建砌体进度，应派专人随时守候。 4、操作工艺 （1）工艺流程:弹线定位—墙体开槽—加工弯管—管子敷设—配管固定—盒箱修补—扫管穿线。 （2）弹线定位 加气块墙体砌筑完毕后，应根据图纸和规范要求准确找出位置，进行测量后弹出水平墨线，标出盒的具体位置标高。
5、墙体开槽 （1）根据已弹好的线，采用切割机割深度为管直径+1.5厘米，宽度为管直径+2.0厘米，如是多根并排敷设，宽度为N《根数》*《管直径》+3.0厘米。开槽机，切割机切割后，再用扁錾子剔除。 （2）位置切割应在已确定的位置处根据所下盒的尺寸进行切割，盒的四周间隙确定为盒体尺寸+2厘米，以便于封实，盒口应高于毛墙1.0~1.5厘米，盒四周用砂浆粉宽1.0厘米护坡 （3）线槽处理方案 ①宽为30mm的线槽，采用1:2.5水泥砂浆抹平。 ②宽为50mm~100mm的线槽，线管固定后，采用钢板网加固，后用1:2.5水泥砂浆抹平 ③线槽深度每30~50mm分两次抹灰，线槽深度50mm以上的，采用豆土混凝土填充后用1；2.5水泥砂浆抹平。 ④线管外壁与抹灰完成面间距不小于15mm。 ⑤宽为30mm的线槽，采用1:2.5水泥砂浆抹平。 ⑥宽为50mm~100mm的线槽，线管固定后，采用钢板网加固，后用1:2.5水泥砂浆抹平 ⑦线槽深度每30~50mm分两次抹灰，线槽深度50mm以上的，采用豆土混凝土填充后用1；2.5水泥砂浆抹平。 ⑧线管外壁与抹灰完成面间距不小于15mm。 （4）配电箱的处理方案 ①所剔槽部位根据洞口大小处理，超出配电箱外围尺寸100~150mm之间，采用6#钢筋间距100*150mm加固，用细石混凝土浇筑后，采用1:2.5水泥砂浆抹平。
二次配管规范施工注意事项 一、安装二次配管质量风险分析 1、箱盒面距粉刷面进出控制不好原因分析： 项目部粉刷班组未按甲方及公司要求在线盒固定前设置粉刷厚度控制基准点（即灰饼），因此箱盒固定时进出控制无参照物，难以做到与后期粉刷面齐平。 2、水电配管开斜槽原因分析： 预埋阶段后砌墙上翻及下翻线管定位不准确，工人施工比较随意，未考虑后期线盒及电箱配管时线管排列需求。 3、二次配管补槽后空鼓开裂原因分析： （1）强弱电箱等线管多且密集处，开槽宽度不足，线管之间无间距，开槽深度不足，线管未进行有效固定或固定点不足，补槽时砂浆无法与砌体墙有效粘接；
（2）配管补槽前基层处理不到位，未清理附灰及洒水浸湿，水泥砂浆强度不够，导致砂浆与线管及砌体粘接强度不足，水泥砂浆与砌体的粘接力无法与收缩力相平衡，从而导致空鼓、开裂与基层脱离现象； （3）补槽完成后未洒水养护。 二、施工事前控制措施 1、水电二次配管施工前项目部必须对安装班组每位操作人员进行详细的专项技术交底，让每位员工掌握关键施工要领，从思想上引起施工人员高度重视； 2、严格控制补槽所用的砂石颗粒大小及水泥标号，砂浆配合比例，严禁采用砌筑砂浆； 3、交底后必须在施工现场选取某栋楼的一至二层四户作为水电二次配管样板，实施样板评审制度，要求设置一户线盒及开槽控制线弹线定位、一户灰饼布置线盒固定、一户配管施工、一户补槽挂网，施工完成后，项目部进行自评，合格后通知公司安装工程师到现场进行样板评审，评审通过后方可大面积施工； 4、安装施工员、质检员、班组长定期对现场施工质量进行检查，加强施工过程的监督、管理。
三、水电二次配管过程控制措施 1、水电线盒及电箱标高控制 线盒、电箱定位必须严格按照图纸尺寸进行定位，位置必须准确无误，标高控制，要求必须根据建筑1米线作为基准线，对线盒标高进行弹线定位。 量取标高控制线做标记
目录 一、编制依据 (1) 二、工程概况 (1) 三、施工部署 (1) 1.施工准备 (1) 2.物质准备 (1) 3.技术准备 (2) 4.组织准备 (2) 四、砌体内电气配管施工方案及工艺 (3) 4.1 配管规格要求 (3) 4.2 工艺流程 (3) 4.2.1 弹线定位 (3) 4.2.2 墙体开槽 (3) 4.2.3 配管加工 (5) 4.2.4 箱、盒固定 (5) 4.2.5 管路敷设 (6) 4.2.6 封堵及保护 (8) 五、质量要求及质量保证措施 (8) 5.1 质量要求 (8) 5.2 质量保证措施 (8) 六、文明施工、成品保护 (9) 七、安全保证措施 (9)
一、编制依据 本工程二次配管方案依据以下文件进行编制： 1、施工合同约定的施工范围相关内容； 2、工程施工蓝图； 3、《建筑电气工程施工质量验收规范》GB50303-2015、电气安装图集（03SS408）、电气安装图集（D301-1-3）、电气安装图集（03D501-4）等相关资料； 二、工程概况 根据施工合同约定的施工范围，地下部分明配管、地上部分预留预埋及二次砌体采用加气块砖，非消防专业电气配管采用JDG镀锌管，与消防专业相关的管线，采用热镀锌钢管。 三、施工部署 1、施工准备 根据现场施工进度情况调整机具设备供应计划，及时组织所需弯管机、套丝机、砂轮切割机、电焊机、万用表、摇表、水平尺、卷尺、靠尺等各种机具、工具、仪器仪表进场。并检查其性能及状态，是否完好、运行是否正常等。 2、物资准备 根据设计施工图的要求以及现场工程进度情况编制物资供应计划，及时组织所需材料进场，并业主（或监理）的见证下做好进场线管的质量验收工作，检验合格后方可投入工程使用。 本工程墙体配管主要材料物资有：热镀锌钢管、JDG镀锌管、铁丝、锯末（采用自封口塑料袋包装）、泡沫板、防锈漆、胶带、导电膏、跨界线、
宇翔大厦 配 管 安 装 施 工 方 案 目录 一、工程概况 (2) 二、施工准备 (2) 三、工艺流程 (3) 四、管路敷设 (3) 五、金属软管的安装 (11)
六、质量标准与施工要求 (12) 七、成品保护 (14) 二次配管施工方案 一、工程概况: 本方案属宇翔大厦配管安装施工方案。本工程总建筑面积为24493.79㎡, 其中: 地下建筑面积5594.16㎡, 地上建筑面积18899.63㎡。工程包括地下二层, 地上十二层。本工程电气配管采用的PVC管和JDG管, 其中DN20/25为多。 二、施工准备 1、材料准备: 本工程所用主材、附材规格、型号符合本工程设计图纸要求\洽商变更及会议纪要的要求, 数量满足现场需要。
2、材料要求: 本工程使用的管材、器材应符合国家现行技术标准的规定、并应有产品合格证。管材及器材的规格型号应符合设计图纸及设计要求; 钢质接线盒、直管接头、直角弯管、金属线管管卡、开关盒、插座盒等的规格应与面板、盖板相配套。 3、所需材料:JDG钢管、弯管、可挠金属管、灯头盒、插座盒、直管接头、管卡、圆钢、角钢、支架、吊杆、镀锌螺栓、螺母、垫圈、膨胀螺栓、自攻螺钉、防腐漆、机油、水泥、砂子、铅丝、专用地线卡子等。 4、机具: 4.1.手扳弯管器、砂轮锯、无齿锯、电锤、电焊机、气焊工具。 4.2.专用搬子、钢锯、切割刀、铣子、扁锉、半圆锉、平锉、钻头、管钳子。 4.3.水平尺、卷尺、尺杆、红铅笔、线坠、小线、灰铲、灰桶、水桶、绝缘手套、工具箱等。 5、材料验收: 施工单位在本工程所使用的材料进入现场, 必须向监理公司电气专业监理提出材料报验, 并由电气专业监理和专业人员对进入现场的材料进行验收, 合格方可使用, 不合格的材料必须退出现场。 三、工艺流程 1、暗管敷设: 管路预制加工→ 测定箱、盒位置→ 固定箱、盒→ 管路连接。 2、明管敷设、吊顶内管路敷设: 预制加工支架、吊架→ 测定盒、箱位置→ 支架、吊架安装固定→ 管路连接。 四、管路敷设
配 管 安 装 施 工 方 案 目录 一、工程概况 (2) 二、施工准备 (2)
三、工艺流程 (3) 四、管路敷设 (3) 五、金属软管的安装 (11) 六、质量标准与施工要求 (12) 七、成品保护 (14) 二次配管施工方案 一、工程概况: 本方案属盐城城南新区医院南部新建工程配管安装施工方案。本工程地下61400㎡, 地上142100㎡, 总计面积20350㎡; 建
筑高度为89.5m,地下二层, 地上十九层。本工程电气配管采用的KBG管和镀锌钢管, 其中DN20/25为多。 二、施工准备 1、材料准备: 本工程所用主材、附材规格、型号符合本工程设计图纸要求\洽商变更及会议纪要的要求, 数量满足现场需要。 2、材料要求: 本工程使用的管材、器材应符合国家现行技术标准的规定、并应有产品合格证。管材及器材的规格型号应符合设计图纸及设计要求; 钢质接线盒、直管接头、直角弯管、金属线管管卡、开关盒、插座盒等的规格应与面板、盖板相配套。 3、所需材料:SC镀锌钢管、弯管、可挠金属管、灯头盒、插座盒、直管接头、管卡、圆钢、角钢、支架、吊杆、镀锌螺栓、螺母、垫圈、膨胀螺栓、自攻螺钉、防腐漆、机油、水泥、砂子、铅丝、专用地线卡子等。 4、机具: 4.1.手扳弯管器、砂轮锯、无齿锯、电锤、电焊机、气焊工具。 4.2.专用搬子、钢锯、切割刀、铣子、扁锉、半圆锉、平锉、钻头、管钳子。 4.3.水平尺、卷尺、尺杆、红铅笔、线坠、小线、灰铲、灰桶、水桶、绝缘手套、工具箱等。
5、材料验收: 施工单位在本工程所使用的材料进入现场, 必须向监理公司电气专业监理提出材料报验, 并由电气专业监理和专业人员对进入现场的材料进行验收, 合格方可使用, 不合格的材料必须退出现场。 三、工艺流程 1、暗管敷设: 管路预制加工→ 测定箱、盒位置→ 固定箱、盒→ 管路连接。 2、明管敷设、吊顶内管路敷设: 预制加工支架、吊架→ 测定盒、箱位置→ 支架、吊架安装固定→ 管路连接。 四、管路敷设 1、暗管的配制: 1.1、预制加工: a.钢管煨弯: 管径为32mm及以下时, 用手板煨弯器。管径为40mm及其以上时, 使用液压煨弯器或使用定型弯钢管。 b．管子切断: 用钢锯、割管器、砂轮锯进行切管, 将需要切断的管子量好尺寸, 放在钳口内卡牢固进行切割。切割断口处应平齐不歪斜, 管口刮锉光滑、无毛刺, 管内铁屑除净。 c.管子套丝: 采用电动套丝机。应注意及时浇冷却液, 丝扣不乱不过长, 消除渣屑, 丝扣干净清晰。 d．盒、箱采用成品件。
目录 第一节工程概况 ..................................................... 第二节编制依据 ..................................................... 第三节电气工程二次墙体预留预埋...................................... 1、预留孔洞...................................................... 2、墙体上管盒的处理方法.......................................... 第四节半硬质（PVC）绝缘管路敷设 .................................... 1、操作工艺...................................................... 2、配管要求...................................................... 3、砖墙敷管...................................................... 4、质量标准...................................................... 5、成品保护...................................................... 第五节钢管敷设 ..................................................... 1、施工工艺...................................................... 2、施工管理要求.................................................. 3、质量标准............................................................. 4、成品保护...................................................... 第六节施工总进度计划和工期保障措施 ................................. 1、施工进度计划编制的原则........................................ 2、工期目标...................................................... 第七节、安全措施 ........................................................... 7.1安全生产方针.................................................. 7.2安全目标...................................................... 7.3危害辨识、风险评价和风险控制的策划............................ 7.4安全生产保证措施 ................................................... 7.5消防保卫管理措施 ................................................... 第八节文明施工、环境保护措施 ....................................... 1、文明施工...................................................... 2、环境保护措施..................................................
技术交底记录 编号 表C2-1 工程名称三八河商品住宅项目交底日期2015年6 月 5 日 施工单位上海建工七建集团有限公司分项工程名称墙体二次配管 交底部位各号房地下室 交底内容： 一、材料要求 1、JDG镀锌电线管、钢制线盒、铁丝、铁钉、锁母、直接、胶带等 二、主要机具 （三）机械：切割机。 （四）工具：钢锯、手锤、铁钎、弯管器。 （五）其他：水平尺、线坠、钢卷尺、小线、水准仪、墨斗。 三、工艺流程 弹线定位→加工管弯→稳住盒箱→暗敷线管→扫管穿带线 四、操作工艺 1）安装准备 认真熟悉图纸，核对图纸与现场是否有偏差，有问题及时与项目人员联系。 根据施工方案确定的施工方法做好准备工作。 2）弹线定位 ①根据设计图要求，在砖墙、大型木模板砼墙等处，确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒，箱准确位置并标出尺寸。 ②根据设计图灯位要求，现浇砼楼板上，进行测量后，标注出灯头盒的准确位置尺寸（具体高度见图纸说明）。 ③各种隔墙剔槽稳埋开关盒弹线。根据设计图要求，在砖墙需要稳埋开关盒的位置，进行测量确定开关盒准确位置尺寸（具体高度见图纸说明）。 ④墙体上开槽：根据已弹好线，采用切割机切割深度为管直径+1.5厘米，宽度确定为管直径+2.0厘米，如是多根并排敷设，宽度为n（根数）×（管直径+ 1.0）+3.0厘米。切割机切割后，再用扁錾子剔除。 ⑤线盒位置切割应在已确定的位置处根据所下盒的尺寸进行切割，盒的四周间隙确定为盒体尺寸+2厘米，以便于封实，盒口应高出毛墙0.8-1.0厘米（根据墙面整体平整度），盒四周用砂浆粉宽1.0厘米的护坡。 3）加工管弯 使用手板弯管器煨等，将管子插入配套的弯管器，手板一次煨出所需弯度，管子弯弧处不能出现凹陷瘪管现象，弯曲半径不小于管子直径的6倍。 4）稳埋盒、箱 ○1盒、箱固定应平正牢固、灰浆饱满，收口平整，纵横座标准确，随土随砌体电工配合施工，在约300mm处预留出进入盒、箱的箱子长度，将管子甩在盒、箱预留孔外，管端头堵好，等待最后一管一孔地进入盒、箱稳埋完毕 审核人交底人接受交底人
