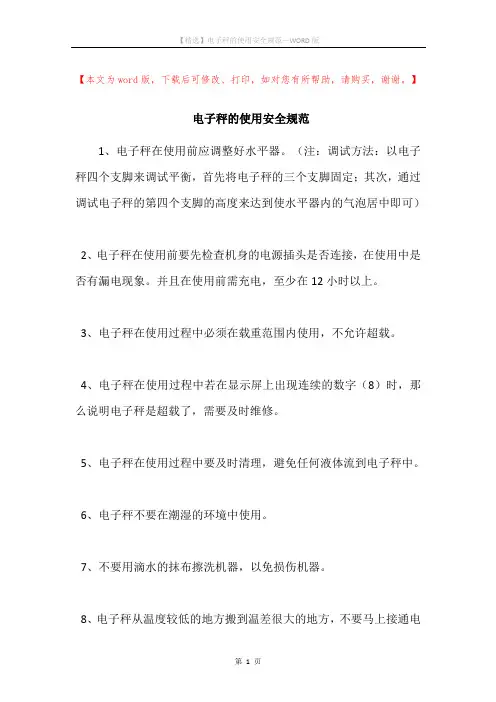

电子秤的使用安全规范(通用
版)
Safety management is an important part of production management. Safety and production are in
the implementation process
电子秤的使用安全规范(通用版)
1、电子秤在使用前应调整好水平器。（注：调试方法：以电子秤四个支脚来调试平衡，首先将电子秤的三个支脚固定；其次，通过调试电子秤的第四个支脚的高度来达到使水平器内的气泡居中即可）
2、电子秤在使用前要先检查机身的电源插头是否连接，在使用中是否有漏电现象。并且在使用前需充电，至少在12小时以上。
3、电子秤在使用过程中必须在载重范围内使用，不允许超载。
4、电子秤在使用过程中若在显示屏上出现连续的数字（8）时，那么说明电子秤是超载了，需要及时维修。
5、电子秤在使用过程中要及时清理，避免任何液体流到电子秤中。
6、电子秤不要在潮湿的环境中使用。
7、不要用滴水的抹布擦洗机器，以免损伤机器。
8、电子秤从温度较低的地方搬到温差很大的地方，不要马上接通电源，以免水汽的凝结而导致机器的损坏。
云博创意设计
MzYunBo Creative Design Co., Ltd.
顶尖条码标签电子秤手动输入教程 以苹果为例： 生鲜码商品名条码（固定）单价单位保鲜期条码类型 999 苹果6912345678909 8.00元公斤60天0 一．PLU数据输入 1．输入生鲜码编号 开机后，按住PLU键不放，直致显示屏“PLU输入”的右边出现一黑色三角形为止，松开手，此时系统进入PLU编辑模式，此时显示屏上方滑动显示： INPUT LFCODE1-99999 请输入商品的生鲜码，例：999。然后按键盘上的ENTER键（即10键）确认输入。2．输入商品名 接着显示屏上方会滑动显示： SELECT MODIFY ITEM N/L/C/P/U/F/T/B/D/M/G/S 此时请按ENTER键，显示屏上方出现一次： MAX36 再按一下键盘左下角的73键，直到“1”中“PLU输入” 字样的右边黑三角形变成闪动模式。此时可按照字库表中汉字的区位码输入中文商品名, 完成后按ENTER键确认输入。（四位区位码代表一个汉字，输入四位区位码后，系统会自动确定该四位区位码代表汉字，同时显示屏上会以“**”符号代表一个汉字。例：苹果0853 0387，然后按键盘上的ENTER键。 3．输入生鲜码格式 按L 键，显示屏上方滑动显示： LFCODE FORMAT1-99999 请输入生鲜码格式。切记要与第1项中输入的生鲜码相同。例如：999，输入后按ENTER确认输入。 4．输入部门码 按 D 键，显示屏上方滑动显示： PLU DEPARTMENT OR GROUP 0-99 请输入该商品的部门码，即条码编码的第一、第二位，例如这里的69，输入后按ENTER键确认5．输入商品编码 按 C 键，显示屏上方滑动显示： CODE FORMA T 请输入商品编码，如果条码为固定格式，如苹果是6912345678908，则输入第三到第十位，即：1234567890。然后按ENTER键确认输入。如果不是固定格式，需要称重的商品，则输入第三到第七位，然后按ENTER键确认输入。 6．输入商品价格 按P 键，显示屏上方滑动显示： PRICE MAXIMAL7DIGIT 请输入价格，例：8.00（其中后两位为小数位），分别按小键盘上的“１.２.００”三个键，然后按ENTER键确认输入。 7．输入单位 按U 键，显示屏上方显示某种单位：如G，10G，100G，KG，OZ，LB，500G，600G，PCSG，PCSKG，PCSOZ，PCSLB，等，请用左右箭头键选择所用单位并按ENTER键确认输入。如苹果选公斤：KG。 8．输入保鲜期 按 F 键，显示屏上方滑动显示：
电子秤使用手册 1 电子秤连接使用规范 1.1 连接使用规范说明 本节主要讲解电子称的物理连接、电子称端口设置及使用。下图为“PC机与电子秤物理连接图”： 1.2 连接使用详细操作说明 电子秤的连接使用主要分为三部分 1. 电子秤仪表前功能示意图和后功能示意图 2. 电子秤与PC连接及标定与调试 3. 电子称端口设置及测试 1.2.1 电子秤仪表前功能示意图和后功能示意图 1、了解XK3190-A7称重显示器仪表键盘功能：
前功能示意图 （1）、【置零】键：按下该键后，在[05 **]参数档中确认的范围内将当前称量值置零，“零位”指示灯亮，否则无效。 （2）、【去皮】键：按下该键后，将当前称量值（必须大于零位）作为皮重，“去皮”指示灯亮。 （3）、【累计】键：按下该键后，将当前称量值加入累计量，“累计”指示灯亮，显示累计量约2秒，再显示累计次数（由字母t指示）约2秒钟，“累计”指示灯灭，恢复到称重状态。（4）、【切换】键：按下该键后，显示值以优于所选的分度值一档的数值显示，分度值为1的除外。 （5）、【清除】键：按下该键后，显示[C-Add]约2秒，清除累计量，然后恢复称量状态。 2、了解XK3190-A7称重显示器仪表后面连接示意图
电子称端口设置及测试 、电子称端口设置 将电子称和电脑连接好以后，现在我们根据原核心业务系统的需要在电脑上进行设置步骤一：在“我的电脑”上单击鼠标右键，选择“属性”如下图。 步骤二：在下面的“系统属性“中，选择红色标注的“硬件”。然后选择“设备管理器”。
步骤三：找到如图红色标示出来的地方，双击打开下面蓝色标注的“通讯端口（COM1）”
XK3190-A12E型电子秤使用说明书 点击次数：2856 发布时间：2009-4-6 14:23:11 XK319 0-A12E系列电子秤使用说明书 适用：A12E型电子地磅， A12E型电子台秤，A12E型电子叉车秤的 目录 第一章主要参数－－－－－－－－－-1 第二章显示与键盘－－－－－－－－2 一. 仪表显示与键盘功能示意图 二. 键盘功能 三. 传感器和仪表的连接 第三章操作说明－－－－－－－－－－-5 一. 开机及开机自动置零 二. 手动置零（半自动置零） 三. 去皮功能四. 计数功能 五. 用户功能设置 六. 大屏幕与仪表的连接、使用七．串行通信接口 第四章维护保养和注意事项－－－－-8
第五章信息提示－－－－－－－－－－－－－9 第一章主要参数 1. 型号： XK3190－A12/A12E称重显示器 2. 准确度: n=3000 3. 采样速度： 10次/秒 4. 传感器灵敏度围： 1.5～3mV / V 5. 分度值： 1/2/5/10/20/50可选 6. 显示： 6位LCD / LED，6个状态指示 7. 大屏幕显示接口（可选）：采用串行输出方式：电流环信号, 传输距离≤50 米， 8. 通讯接口（可选）：RS232C；波特率1200/2400/4800/9600可 9. 使用电源: 蓄电池 DC6V/4AH （当电源电压小于5.4V 时，显示Bat_lo 报警） 10. 使用温度、湿度：0～40℃；≤85%RH 11. 储运温度：-25～55℃
（1） 台之衡工贸 第二章显示及键盘 一. 仪表显示和键盘功能示意图 交流电源 XK3190－A12 称重显示器 计数功能 * 去皮稳定零点 # 功能 * 去皮置零开/关 交流欠电压 XK3190－A12E 称重显示器 计数功能 * 去皮稳定零点 # 功能 * 去皮置零 （图2 - 1 ）显示和键盘示意图 二. 键盘功能 1.[功能]：在称重状态时，按此键大于5 秒，进入用户设置模式。按此键小于 5 秒，进入计数状态。 2. [ * ]：在计数状态时，按此键进入取样样本数输入状 态。 3. [去皮]：在称重状态时，按此键去除皮重。 4. [置零]：在称重状态时，按此键重量显示为零。
一、托利多电子秤称上常用操作设置说明 进入标定菜单(【代码】 * 24681357 * 05 * 中 a) 底部显示：PUSH CAL BUTTON（按下标定开关），此开关位于秤体底部圆柱突起物正中。如图所示：
b) 底部显示：DIGI FILTER 0(滤波参数)，总价窗口显示0-3，按数字1，显示：DIGI FILTER 1, 按【确认】到下一步。 c) 底部显示：SET GEO VALUE 12 (输入重力加速度值)，直接按数字键输入重力加速度值，缺省为12，然后按【确认】到下一步。 d) 底部显示：DO NOT ENTER CAL (是否进入标定菜单否) ，按数字1，显示：ENTER CALIBRATION (进入标定菜单)，按【确认】到下一步。 e) 底部显示：SINGLE RANGE kg(单量程，kg)，总价窗口显示0－1，按0使之变为DUAL RANGE kg（双量程kg），然后按【确认】到下一步。（选项分别为：0＝DUAL RANGE kg，1＝SINGLE RANGE kg(单量程，kg) f) 底部显示：6/15 Kg（6/15Kg双量程），总价窗口显示：0～3。（选项分别为0＝ 6/15Kg,1=15/30Kg,2=3/6Kg,3=30/60Kg）按0－3数字进行选择。按【确认】到下一步。 g) 底部显示：INPUT WEIGHT VALUE（输入砝码重量）总价窗口显示0（缺省为0kg）。按0－9数字键输入标定的砝码重量，例如10，则总价窗口显示10。按【确认】到下一步。 h) 底部显示：EMPTY SCALE（清空秤盘），按【确认】到下一步。 i) 秤等待一段时间，显示：LOAD 10 kg WEIGHT（放上10kg 标准砝码），此处显示的砝码重量为上面实际输入的砝码重量，按【确认】到下一步。 j) 秤等待一段时间，显示：UNLOAD （卸载），从秤盘上移去砝码，按【确认】到下一步。 k) 秤等待一段时间，显示：CAL SUCCESS（标定成功），秤自动重启动。若不成功，则显示CAL FAIL（标定失败）。 l)秤自动重启。标定结束。 初始化：输入“代码 24681357 *”进入技服菜单‘SERVICE-MODE’；输入“15 *”进入到初始化子菜单‘WORK CONFIG’；输入“ 1 *”执行初始
名称：便携式电子手提秤（配送电池） 最大称重：20公斤，40公斤 最小称重：20g 颜色：淡蓝、橙色、银色、黑色（无说明所要颜色，我们将随机发货） 尺寸：秤身长度11.5厘米，最宽处7.3厘米。 电源：使用2节7号电池 液晶显示,选择锁定/自动锁定,去皮/置零 开机：将电子秤悬挂，使其处于竖直状态，按“ON/OFF”键开机，蜂鸣器发出开机提示声，约二秒钟后LCD 窗显示0.00Kg，进入称量状态。 称重：开机后挂上物品，即可显示称上物品重量，当秤上的挂物品稳定（停止摇摆）后，若已开启锁定功能，物品的重量值被锁定蜂鸣器发出锁定提示声，显示锁定的标志。此时可按“ON/OFF”键解锁追加称量。称重时，所加物品重量（包括皮重）不得超过最大称量40kg ，如果超过以上值时，将显示超载标志“0-Ld”，并发出报警声。 单位转换：按“UNIT”键，电子称在Kg（公斤）、Lb（磅）、OZ（安士）三个单位之间进行循环转换。 关机：(1) 开机后，在90秒内无任何操作，电子称自动关机。 (2) 称重状态下，没有锁定时按“ON/OFF”键关机。在锁定状态时先按“ON/OFF”解锁，再按“ON/OFF”键关机。在温度测量状态下先按“ON/OFF”键退出温度测量状态，再按“ON/OFF”键关机。 1. 每次开机自检时，电子称应处于垂直方向。 2. 请手提着吊环或在吊环上另加辅助工具称量，请勿手握外壳称量，否则将导致称量显示误差超标。 3. 若显示电量不足标志，请及时更换电池。如果电子秤长期不使用，应取出电池，以免因电池漏液而损坏电路。 4. 如出现非人为故障，请送回本公司指定的维修点维修，不要随意拆卸。
电子秤的正确使用方法: 1 请将电子秤置于稳固平坦之桌面或地面使用,不要放在震动不稳的桌面或台架上。 2 电源开关位置电子秤的右下方的底部。当电源开启时,请勿将物品置放在秤盘上,使用前先热机2分钟以上(热机时间越长精度越高)。如果刚开机重量不就是零的话,稍等一会,或者重新开机置零。 3 电子秤上的“置零”就就是称过一种物品后,下一次又称不同的物品,将置零,电子秤将重新计量,计价。 4 去皮[扣重]就是电子秤的基本功能,它的准确用处就是把秤台上的帮助秤重的容器,比如说小盆,等辅助的物品,将帮助称重的辅助性的容器放在秤上,之后按“去皮”键,重量值置换成电子秤的零,,随后放上的物品重量显示为净重值。 5 电子秤就是公斤秤,1公斤=1000克=1千克=2斤。50g=1两。 使用注意事项: 1 严禁雨淋或用水冲洗,若不慎沾水则用干布擦拭干净,当机器功能不正常时要尽速送修 2 严禁敲打撞击及重压 3 勿置放在高温及潮湿环境场所(专用防水防腐秤除外) 4 电子秤若长期不用时须将机器擦拭干净,放入干燥剂用塑料袋包好,有使用干电池应出。否则电池生锈,会腐蚀电子秤。
电子称的结构与原理 1.电子秤的基本结构电子秤就是利用物体的重力作用来确定物体质量(重量)的测量仪器,也可用来确定与质量相关的其它量大小、参数、或特性。不管根据什么原理制成的电子秤均由以下三部分组成: 图2-1 电子秤的基本结构(1)承重、传力复位系统 它就是被称物体与转换元件之间的机械、传力复位系统,又称电子秤的秤体,一般包括接受被称物体载荷的承载器、秤桥结构、吊挂连接部件与限位减振机构等。 (2)承重、传力复位系统它就是被称物体与转换元件之间的机械、传力复位系统,又称电子秤的秤体,一般包括接受被称物体载荷的承载器、秤桥结构、吊挂连接部件与限位减振机构等。 (2)称重传感器腔谐振器式等)与应变传感器(电阻应变式、声表面谐振式)或就是利用磁弹性、压电与压阻等物理效应的传感器。即由非电量(质量或重量)转换成电量的转换元件,它就是把支承力变换成电的或其它形式的适合于计量求值的信号所用的一种辅助手段。按照称重传感器的结构型式不同,可以分直接位移传感器(电容式、电感式、电位计式、振弦式)。对称重传感器的基本要求就是:输出电量与输入重量保持单值对应,并有良好的线性关系;有较高的灵敏度;对被称物体的状态的影响要小;能在较差的工作条件下工作;有较好的频响特性;稳定可靠。(3)测量显示与数据输出的载荷测量装置即处理称重传感器信号的电子线路(包括放大器、模数转换、电流源或电压源、调节器、补尝元件、保护线路等)与指示部件(如显示、打印、数据传输与存贮器件等)。这部分习惯上称载荷测量装置或二次仪表。在数字式的测量电路中,通常包括前置放大、滤滤、运算、变换、计数、寄存、控制与驱动显示等环节。图2 电子秤测量系统的结构框图 当被称物体放置在秤体的秤台上时,其重量便通过秤体传递到称重传感器,传感器随之产生力－电效应,将物体的重量转换成与被称物体重量成一定函数关系(一般成正比关系)的电信号(电压或电流等)。此信号由放大电路进行放大、经滤波后再由模/数(A/D)器进行转换,数字信号再送到微处器的CPU处理,CPU不断扫描键盘与各种功能开关,根据键盘输入内容与各种功能开关的状态进行必要的判断、分析、由仪表的软件来控制各种运算。运算结果送到内存贮器,需要显示时,CPU发出指令,从内存贮器中读出送到显示器显示,或送打印机打印。一般地信号的放大、滤波、A/D转换以及信号各种运算处理都在仪表中完成。电子秤的计量性能涉及的主要技术指标有:量程、分度值、分度数、准确度等级等。(1)量程:电子衡器的最大称量Max,即电子秤在正常工作情况下,所能称量的最大值。(2)分度值:电子秤的测量范围被分成若干等份,每份值即为分度值。用e或d来表示。(3)分度数:衡器的测量范围被分成
托利多电子秤常用设置 1:按“代码” “*”打印出出厂设置基本信息 2:初始化（还原为出厂设置）：按“代码”“24681357' “* ”“ 15”“*” “ 1 ”“ * ” 3:设置秤号：按“代码” “24681357' “* ” “08”“* ”用数字键输入秤号 按“ * ” “代码”退出 4:设置IP地址：按“代码” “24681357' “*”“21”“*”用数字键输入IP 地址“J”用数字键输入子掩码“J”“J” ”退出 5:删除PLU 商品信息：按“代码” “24681357' “*”“ 17” “*”“T “* 6:设置密码：按“代码” “24681357' “* ”“27” “* ”输入6位数密码“* ” 7:修改价格：按“代码” “ 1” “ * ”按“ 01” “ * ”按“ 0” “* ”输入PLU 号“ * ”输入单价“ *” &编制预置键：按“代码” “ 1” “* ”按“ 09” “* ”按要编制的快键的键位如“ A”“ B ”，输入PLU号“ * ”按“代码”退出 9:删除预置键：按“代码” “ 1” “*”“ 12” “*”“ 1”“* ” 10:设置时间：按“代码” “ 1” “*”“57” “*”输入六位数日期“J”输入六位数时间“J” 11:设置四舍五入：按“代码” “666666” “* ”“02” “* ”用数字键输入 “ 1 ”“ * ”“代码”退出 12:设置单价单位：按“代码” “666666” “* ”“ 05”“* ”按“ 0” “ * ” （ 0-元/千克，1-元/500克） 13:单价打印是否带单位：按“代码”“666666” “*”“07”“*”输入“ 0 ”“ * ”（0-打印，1-不打印） 14:是否保存交易数据：按“代码”“666666” “* ”“ 13”“* ”输入“ 0”“ * ” （0-不保存，1-保存） 15:条码中个数偏移量：按“代码”“666666” “*”“ 19”“*”输入“ 3”“ * ” 16:小于20e是否允许打印：按“代码” “666666” “*”“23” “*”输入“ 1 ”“ * ” （0-不允许，1-允许） 17:设置打印浓度：按“代码” “ 666666” “ * ”“ 25”“ * ” “J ”选择打 印速度（0-5）“J ”选择打印浓度（-4~+4）“J ”按：“代码”退出 18:是否允许变价：按“代码” “666666” “*”“31”“*”“ 1” “*” （0-由PLU决定，1-全部允许，2-全部禁止） 19：调电子秤背光：按"代码"“T”“T” 20:进入预包装模式：“模式”“02”“*” 0-自动打印1-手动打印“J” 21:置零+141项值为0置零+3752置零+142值为0 （可称重、论个） 22:置零+3752置零+142 629项（为3时，精确到分，为4时，末尾为0）
使用手册说明 instrucción de manual de uso 名称：型号acs-fb(kv)使用手册 denominación :manual de uso de modelo acs-fb(kv) 本使用手册通用于太航相同产品 的各种型号。本手册上的部分内容可能不适用于您所购买的设备上。 nuestra empresa tendrá terecho de mejora y actualizar por cualquier momento nuestros productos. 发布时间： 2010年 fecha de emisión: a?o 2010 产品尺寸与技术参数 dimensión y espeficicación 57 cm 42 cm 47 cm篇二：友声电子秤说明书 友声电子秤说明书 一、技术指标: 1．内装免维护充电蓄电池，充电可同时开机使用。 2．开机自动置零。 3．零点自动跟踪。 4．累计次数1~100次。 5．电源：交流220v（+10%、-10%），50hz，内置4v/4ah免维护可充电蓄电池。 6．工作温度范围：0℃~+40℃。 7．相对湿度≤ 85%rh。 二、操作方法: 将电子秤置于结实平整的台面上，四脚调整至水平泡位于中央，使用专用秤盘时，必须 先放上专用秤盘，然后开启电源，使零位标志点亮，决不能长期在"去皮"标志点亮情况下使 用，否则零位自动跟踪功能消失，零位会产生漂移。 1. 开机：打开电源，系统显示笔 划及自检，然后进入正常称重状态。 2. 【置零】键：重量显示置零。置零范围≤4%fs， 去皮状态下无效。 3. 【去皮】键：最大去皮范围<显示数值99999（1）按此键， 重量显示为零,并点亮去皮标志。（2）将原称重物取下，重量显示为负值，按【去皮】键，称 重复零，去皮标志熄灭。 4. 0~9键：输入数据，单重窗显示从右到左循环输入。隔3秒后，按任一数字键， 均可清除原数据，并同时输入该键的数字。 5. 【清除】键：在称重状态下，按此键清除单重。 6. 【累计】键：按此键进入计数累计状态（数量为零时无效）。此时，重量窗显示 "add"，单重窗显示"x"，其中"x"表示累计的次数，个数窗显示为累计总个数。在累计状态下， 除【累计】键外，按任何键均可恢复称重状态，等待下一次累计，原累计数据均保存在内存 中。 7. 【累清】键：清除内存的累计数据，退出累计状态，"累计"标志消失。 8. 【取样】键：在秤上放足样品，以数字键输入取样数量（显示在单重窗），待重量稳 定后按此键，此时所设定个数将显示在个数窗，单重窗则显示根据取样计算出的单重值。如 果计算出的单重值小于分度值的80%，则单重不足标志点亮。如果取样的重量小于分度值的4 倍，则取样不足标志点亮 如需更改取样数量，可先按【清除】键，再输入新数量。若前次设定已超过3秒，则免 按【清除】键，直接输入新数量即可。 单重最多为四位小数时，单重值最大不能超过1kg，否则会出现计算错误。
电子称使用方法图解 一、基础知识 在超市、食品店、水果店、母婴店中部分商品可以经过称重后直接销售。通常是将商品经过电子秤称重后直接打印出相应的“称重条码”，当收银员在POS前台录入或通过条码枪扫入“称重条码”后，不需要录入商品的数量，就能计算出销售金额。如果没有“称重条码”，则需要手工录入商品的“条码”或“编码”，以及商品数量、单价，然后才能显示总金额。 常用的电子秤的“称重条码”含有商品条码和金额信息。它通常由13位数构成：包括“称重商品条码标志”（2位）、“称重商品条码”（5位）、“金额”（5位）、“校验位”（1位）。 二、软件中电子秤说明 1、在我公司的收银软件中，可以直接导出称重商品的商品条码、名称、单价等资料，由电子秤自带的软件导入到电子秤中，免除了通用手工在电子秤中输入商品资料的繁顼过程。 2、用我们软件导出后,会生成一个PLU或TXT文件，再使用电子秤自带的软件导入（将此软件装在电脑上,电子称通过网络（网线）与我们软件所用电脑连接），这样电子秤会自动接收我们软件中称重商品的条码信息。 3、“称重条码”中包含中商品的“条码”应和本软件中其它非称重商品的“条码”有所区别。即称重商品的“条码”的第一或第二位（称为“称重商品条码标志位”）不能和其它非称重商品的“条码”第一或第二位相同。 三、示例演示 第一步：在【基础资料=>商品资料】中录入商品资料，将"称重"栏打勾,表示该商品是称重商品.在"条码"栏填写商品的条码,取值范围从00001-99999，长度为5位。（如图1－1）。 图1－1 第二步：在【辅助功能=>电子秤】中点击【提取】，再点击【导出】，会生成一个扩展名中PLU或TXT的文件, (如图1-2)。然后打开电子秤自带的软件，选中刚才导出的文件，导入即可。不同的电子秤在导入时操作方法不尽相同，可参照随秤带的操作手册进行操作。
顶尖电子称教程 ※因顶尖电子称称台已做更新，推荐使用压缩包内的顶尖电子称安装包lbmn1.656c，并配合收银后台1381版使用 1、安装lbmn1.656c到电脑，建议路径为D:\顶尖电子称 2、安装收银系统后，进入cysoft数据库的updatefile表→右击→打开表→返回所有行
3、选择posgl.exe的行目在最前面右击→删除 4、再使用压缩包内的收银后台1381覆盖到D:\cs文件夹下，再进入软件 5、在后台建立的商品类型的编号必须为99（默认情况下后台管理的电子称类别为99，请勿改动）
5、建立的商品的标号必须为7位，且勾选右边的电子称商品 ※勾选了电子称商品的商品的背景颜色为紫色 6、点击商品档案右上角的书图标→点击下载电子称
7、勾选顶尖电子称，选择好路径后点击下载 8、然后就在相应路径下生成电子称资料文件电子称1.TXP 9、双进D:\顶尖电子称\bin路径的plu文件 ※plu用于将资料发送到电子称 ※lab用于将电子称格式发送到电子称 10、文件→打开选择刚才的电子称1.TXP文件，见下图 ※正确情况下条码类型为2；部门为99 11、点击主界面上方的下发图标（红色向下箭头），将弹出设置参数窗口
12、选择TCP/IP→输入称号（就是电子称的IP）→点击确定 ※稍等几秒资料下发成功 13、双进D:\顶尖电子称\bin路径的lab文件，可自行设计电子称 格式
※在顶尖电子称压缩包内已有做好的4厘米*3厘米的顶尖电子称格式 14、点击主界面上方的下发图标（红色向下箭头），将弹出设置参数窗口 15、选择TCP/IP→输入称号（就是电子称的IP）→点击确定 ※稍等几秒格式下发成功
