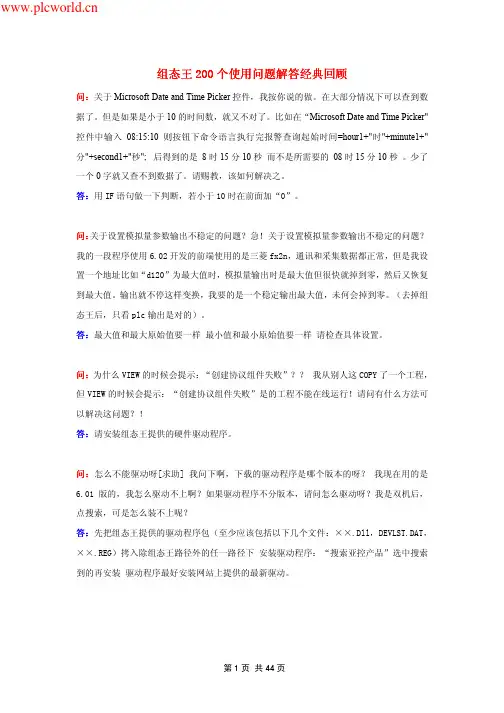

组态王160个使用问题解答[原文地址790378273 ]
1 关于Microsoft Date and Time Picker控件，我按你说的做。在大部分情况下可以查到数据了。但是如果是小于10的时间数，就又不对了。比如在“Microsoft Date and Time Picker"控件中输入 08:15:10 则按钮下命令语言执行完报警查询起始时间=hour1+"时"+minute1+"分"+second1+"秒"; 后得到的是 8时15分10秒而不是所需要的 08时15分10秒。少了一个0字就又查不到数据了。请赐教，该如何解决之。
用IF语句做一下判断若小于10时在前面加“0”
3 兰精灵关于设置模拟量参数输出不稳定的问题？急！关于设置模拟量参数输出不稳定的问题？我的一段程序使用6.02开发的前端使
用的是三菱fx2n，通讯和采集数据都正常，但是我设置一个地址比如“d120”为最大值时，模拟量输出时是最大值但很快就掉到零，然后又恢复到最大值。输出就不停这样变换，我要的是一个稳定输出最大值，未何会掉到零。（去掉组态王后，只看plc输出是对的）。
最大值和最大原始值要一样最小值和最小原始值要一样请检查
具体设置
4 为什么VIEW的时候会提示：“创建协议组件失败”？？我从别人这COPY了一个工程，但VIEW的时候会提示：“创建协议组件失败”是的工程不能在线运行！请问有什么方法可以解决这问题？！
请安装组态王提供的硬件驱动程序
5 怎么不能驱动呀[求助] 我问下啊，下载的驱动程序是哪个版本的呀？我现在用的是6.01版的，我怎么驱动不上啊如果驱动程序不分版本，请问怎么驱动呀？我是双机后，点搜索，可是怎么装不上呢？
先把组态王提供的驱动程序包（至少应该包括以下几个文件：
××.Dll，DEVLST.DAT，××.REG）拷入除组态王路径外的任一路径下安装驱动程序：“搜索亚控产品”选中搜索到的再安装驱动程序最好安装网站上提供的最新驱动
6 如何使用KVDBGrid实现数据查询？
当要查询数据库的AlarmDate，输入为：
grid.Where=“AlarmDate=”+\\本站点\查询日期
7 组态王6.03"创建协议组件失败",是何错误,如何处理!
您查看一下您所用的设备的驱动程序是否安装，如果没有安装的话，可能会出现这种情况
8 再问一个关于实时报表的问题我按着组态王提供的example自己做的例子，语句和例子里的差不多，但是在运行的时候实时报表无法显示当前时间段里的变量变化情况。这种问题一般原因处在哪里？就是使用了reportsetcellvalue函数的。前面按照时间分段使用不同的变量值以完成在不同时间段在不同行显示变量的。 if ($时==23) {行=27;} //报表=1; string ss; ReportSetCellvalue("实时报表", 行, 2, \\本站点\原料罐液位); 类似这种语句的，但是目前就是出不来显示，一般都检查那些地方呢？
参考如下：Row=\\本站点\$秒
+1;ReportSetCellString("lishibaobiao", Row, 1, \\本站点\$日期);ReportSetCellString("lishibaobiao", Row, 2, \\本站点\$时间);ReportSetCellvalue("lishibaobiao", Row, 3, \\本站点\原料油液位);
9 关于数据跳动问题？大多板卡、模块采集上的数据会跳动，但现场的信号是稳定的。怎样能使数据稳定些？有哪些方法。
1）加“死区”2）降低“精度”3）“加权平均” 可能信号到显示仪表的过程中有干扰，我在调试中遇到过此问题。测量端信号是正确的，但到巡检仪表上信号不稳定。如变频器等大的用电设备。建议去掉屏蔽线或屏蔽线不接。
10 关于运行系统的设置请教兰精灵：为运行系统的安全，在“运行系统设置”下，选中“禁止退出运行系统”、“禁止任务切换”和“禁止ALT键”，并隐藏所有菜单和disable“最大化”、最小化按钮，而且设定为在系统运行中自动运行组态王，这是否意味着这台PC永远无法运行其它程序，也无法实现正常关机（要关机只有断电强行关机）？
你可以在画面里设置相应的功能按钮，然后给这些按钮设操作权限。这样，只有具有操作权限的人才可以进行操作。
11 请教视频动画控件的使用如果能够使用使用视频控件，是否对视频卡有特殊要求？比如一定要用某公司的视频卡？我现在用的视频卡能够采集图象，但是却无法在组态王中显示出来。所以，我想问，组态王是否需要特定的视频卡？
需视频卡建议使用天敏公司的产品需支持VFW格式
12 下载驱动程序不能驱动？？？：（[求助] 我用的是组态王6.0版的，是XP系统，为什么驱动不上呢？我装6.5版的,也驱动不上! 但我现在改装6.5版的还是不能驱动，安装工具也是从网上才下载的问题总是出在安装[.dll]文件时出错！！！
装6。5之前必须先确认其它的版本如6。01包括其驱动序程先删除干净再装6。5 ，可将.dll文件在开始/运行/输入：regsvr32 .dll先注册试一下
13 工程画面运行顺序怎样设置开发系统多个画面，运行系统怎样设置画面打开顺序？
若是要做运行自动打开需用命令语言实现定时打（也可以在运行系统设置里把主画面设置好，然后在每个画面里添加按钮实现）
14 为什么数据词典里我不能建立离散型的io离散型的数据。连接设备为siemens plc。
当选用的通讯协议不支持io离散型变量的定义时需用BIT和BITSET函数来取位和置位实现离散型的操作如：OnOff = Bit(Var , bitNo); 开关=Bit( DDE1, 6);从变量DDE1的第6位得到变量“开关”状态详细使用请参考帮助及函数使用手册
15 再问一个关于数据库的入门问题记录体模板中顺序记录时间、变量等值。查看建立的数据库的表中变量的值是正确的，可是时间显示不对，只显示1、1、0什么的，怎么不能直接显示时间啊？时间 \\本站点\$时间变量1 \\本站点\变量1 问题在那里呢？
检查一下时间变量字段长度及变量类型分别是多少参考数：字段长度 10，变量类型：定长字符串型
16 报警数据库存入问题我在工程中使用了组态王的ACCESS报警数据库,运行后每一起报警都记录多次.造成记录太多不好查.请问能否设置记录的时间间隔?在哪里设置?
将写入记录的命令语言可写到数据改变或事件命令语言中前面加入时间条件限制如果想添加到数据库中的记录不出现重复，可以把某一个字段设为关键字段，这样，相同关键字段值的记录不会被添加到数据库中一般情况下，设为关键字段的那个字段是用来判断记录是否相同的标准
17 如何复用串行口有多台不同厂家的智能仪表需要和上位机上的组态王相互通讯,在PC机只有两个串口的情况下,如何现实串口的复用?谢谢各位大侠!
需定义不同的串口可用多串口卡不同协议的设备不能连同一个串口
18 求教报警历史记录显示怎么才能显示任意时间段的报警记录呢（包括确认时间和回复时间）？可能要显示好几百条记录，用什么控件好。
直接用记事本查看报警信息*.al2文件或用超级文本控件显示出来
19 是不是6.5以前得组态王只支持连接一个OPC设备？是不是从6.5开始，组态王开始支持同时连接多个OPC server设备?
6。03之后的版本包括6。03和6。5支持多个OPC
20 关于ADAM智能模块与组态王连接的若干问题兰工,您好.你上次寄的信我没有收到,不过我已经把ADAM模块和连通了,但在调试过程中出现以下问题:1、组态王中没有4051（16通道数字输入），4068（8通道继电器输出）模块，所以我只能用相近的4052（8通道），4060（4通道）分别来代替，但这样可用的寄存器少了一半，怎么办？2、为什
么我用IO离散型变量来操作某一寄存器（如4068的DO0）总是出现写寄存器失败的情况？目前还没有4068驱动检查寄存器定义是否正确举例：寄存器： DO0数据类型： BYTE变量类型： I/O整型注释：数字量输出，按字节操作寄存器： DO0数据类型： BIT变量类型： I/O离散注释：第0路数字量输出。直接操作BIT。
组态王软件培训
培训内容 内容包括： 1、组态王介绍 2、新建工程 3、建立IO设备通信 4、建立数据词典 5、画面组态 6、设置，然后运行 7、脚本编程，函数等。
组态王软件是一种通用的工业监控软件, 它适用于从单一设备的生产运营管理和故障诊断，到网络结构分布式大型集中监控管理系统的开发。支持与国内外常见的PLC、智能模块、智能仪表、变频器、数据采集板卡进行数据通讯组态王软件结构由工程管理器、工程浏览器及运行系统三部分构成。
组态软件的安装 1、运行安装组态王程 序。直接安装。 2、安装完后直接安装 驱动。 3、其它内容可以不安 装。
工程管理器：工程管理器用于新工程的创建和已有工程的管理，对已有工程进行搜索、添加、备份、恢复以及实现数据词典的导入和导出等功能。 工程浏览器：工程浏览器是一个工程开发设计工具，用于创建监控画面、监控的设备及相关变量、动画链接、命令语言以及设定运行系统配置等的系统组态工具。 运行系统：工程运行界面，从采集设备中获得通讯数据，并依据工程浏览器的动画设计显示动态画面，实现人与控制设备的交互操作。
组态王软件是一种通用的工业监控软件, 它适用于从单一设备的生 产运营管理和故障诊断，到网络结构分布式大型集中监控管理系统的开发。支持与国内外常见的PLC、智能模块、智能仪表、变频器、数据采集板卡进行数据通讯组态王软件结构由工程管理器、工程浏览器及运行系统三部分构成。 工程管理器：工程管理器用于新工程的创建和已有工程的管理，对已有工程进行搜索、添加、备份、恢复以及实现数据词典的导入和导出等功能。 工程浏览器：工程浏览器是一个工程开发设计工具，用于创建监控画面、监控的设备及相关变量、动画链接、命令语言以及设定运行系统配置等的系统组态工具。 运行系统：工程运行界面，从采集设备中获得通讯数据，并依据工程浏览器的动画设计显示动态画面，实现人与控制设备的交互操作。
组态王KINGVIEW 6X 工程组态-常见问题解答 北京亚控科技发展有限公司 ２００９年０8月
目录 1. 我要开发了一个组态王工程，请问开发前有什么注意事项？ (1) 2. 如何将一个已经存在的工程加载到组态王软件中使用？ (1) 3. 请问组态王开发的工程如何进行备份？ (1) 4. 我要将我开发的工程移植到现场计算机上运行，如何操作？ (1) 5. 我从光盘上找到一个亚控提供的演示工程，为什么工程无法打开？ (1) 6. 我拿到一个工程，希望将其中的部分画面和命令语言等应用到我的工程，请问如何操作？ (1) 7. 用户要求提供变量列表，我如何能将我在组态王软件中的变量列表整理出来？ (2) 8. 如何取消掉组态王点击按钮时的声音提示功能？ (2) 9. 如何配置来禁止非授权用户退出组态王的运行环境？ (2) 10. 如何实现组态王运行时自动打开指定的画面？ (2) 11. 在组态王运行环境中能否实现动态设置Alt/Win/ESC键的禁止与启用？ (2) 12. 在组态王运行环境中如何获取鼠标的坐标值？ (3) 13. 在注册表中启动组态王运行系统的方法？ (3) 14. 一台计算机连接两台显示器，分别显示组态王不同的画面，应如何实现？ (3) 15. 组态王的opc是否具有冗余的功能？ (4) 16. 在组态王中能否执行一段批处理程序？ (4) 17. 在组态王开发环境中系统配置-->运行系统设置对话框中的所有复选框中的对勾全部都去掉了，但运行环境中还是无法实现全屏显示？ (4) 18. 禁止普通用户退出组态王运行环境，只有权限高的用户才能够退出组态王运行环境，应如何实现？ (4) 19. 在命令语言中输入工程的整个路径，当工程拷贝到其他路径时或另外一台计算机时，工程路径要重新输入，有无简便的方法解决这一问题？ (4) 20. 组态王工程能否生成可直接运行的文件？ (5) 21. 在组态王中如何实现将工程运行的当前时刻记录下来？ (5) 22. 在组态王中如何实现延时功能? (5)

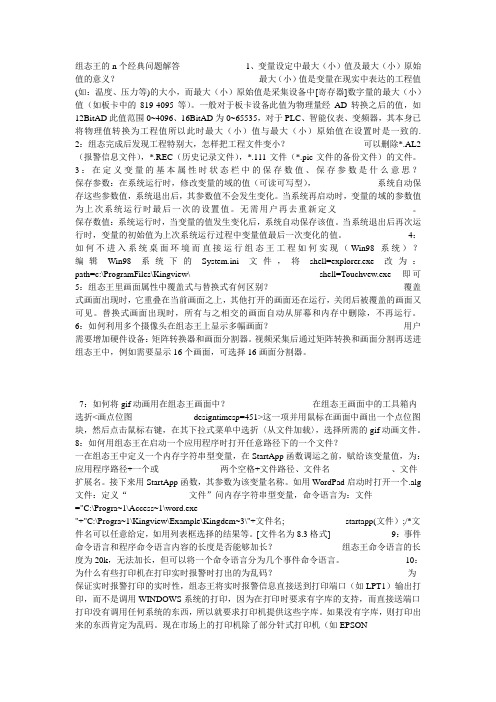

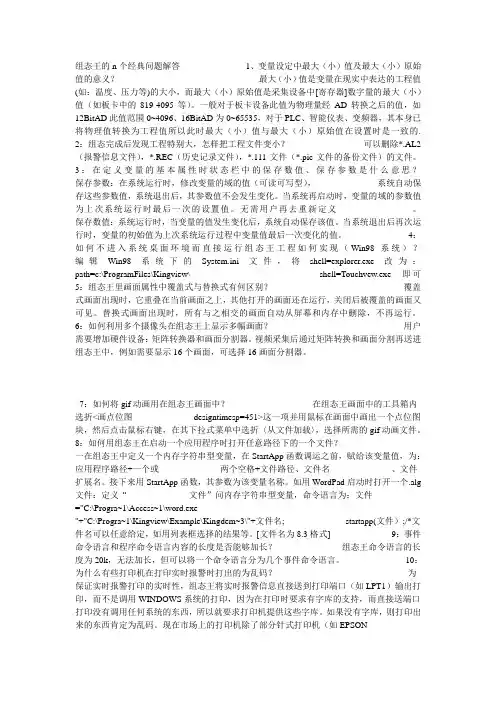

组态王的n个经典问题解答之一 1、变量设定中最大（小）值及最大（小）原始值的意义？ 最大（小）值是变量在现实中表达的工程值(如：温度、压力等)的大小，而最大（小）原始值是采集设备中[寄存器]数字量的最大（小）值（如板卡中的819-4095等）。一般对于板卡设备此值为物理量经AD转换之后的值，如12BitAD此值范围0~4096、16BitAD为0~65535，对于PLC、智能仪表、变频器，其本身已将物理值转换为工程值所以此时最大（小）值与最大（小）原始值在设置时是一致的. 2：组态完成后发现工程特别大，怎样把工程文件变小？ 可以删除*.AL2（报警信息文件），*.REC（历史记录文件），*.111文件（*.pic文件的备份文件）的文件。 3：在定义变量的基本属性时状态栏中的保存数值、保存参数是什么意思？ 保存参数：在系统运行时，修改变量的域的值（可读可写型），系统自动保存这些参数值，系统退出后，其参数值不会发生变化。当系统再启动时，变量的域的参数值为上次系统运行时最后一次的设置值。无需用户再去重新定义。 保存数值：系统运行时，当变量的值发生变化后，系统自动保存该值。当系统退出后再次运行时，变量的初始值为上次系统运行过程中变量值最后一次变化的值。 4：如何不进入系统桌面环境而直接运行组态王工程如何实现（Win98系统）？ 编辑Win98系统下的System.ini文件，将shell=explorer.exe改为： path=c:\ProgramFiles\Kingview\ shell=Touchvew.exe 即可 5：组态王里画面属性中覆盖式与替换式有何区别？ 覆盖式画面出现时，它重叠在当前画面之上，其他打开的画面还在运行，关闭后被覆盖的画面又可见。替换式画面出现时，所有与之相交的画面自动从屏幕和内存中删除，不再运行。 6：如何利用多个摄像头在组态王上显示多幅画面？ 用户需要增加硬件设备：矩阵转换器和画面分割器。视频采集后通过矩阵转换和画面分割再送进组态王中，例如需要显示16个画面，可选择16画面分割器。 7：如何将gif动画用在组态王画面中？ 在组态王画面中的工具箱内选折<画点位图 designtimesp=451>这一项并用鼠标在画面中画出一个点位图块，然后点击鼠标右键，在其下拉式菜单中选折〈从文件加载〉，选择所需的gif动画文件。 8：如何用组态王在启动一个应用程序时打开任意路径下的一个文件？ 一在组态王中定义一个内存字符串型变量，在StartApp函数调运之前，赋给该变量值，为：应用程序路径+一个或两个空格+文件路径、文件名、文件扩展名。接下来用StartApp 函数，其参数为该变量名称。如用WordPad启动时打开一个.alg文件：定义“文件”问内存
WinCC部分 笔试考题： 1、生成一个新的项目的时候，该项目默认的路径是。该项目的路径由用户自己选择想要放置的驱动器和文件夹。 A．安装WinCC的目录中的projects文件夹中，不能。 B．安装WinCC的目录中的projects文件夹中，可以。 C．C：\ Program Files\WINCC\projects文件夹中，不能。 D．C：\ Program Files\WINCC\projects文件夹中，可以。 答案：B 2、一个项目的要和西门子400系列的PLC进行通讯，我们要在变量标签中添加一个驱动器，该驱动器是。它的作用是。A．SIMATIC S5 Ethernet ，使PLC和WinCC进行通讯。 B．SIMATIC S5 Programmers Port ，在PLC和WinCC之间生成一个逻辑接口。C．SIMATIC S5 Profibus ，使PLC和WinCC进行通讯。 D．SIMATIC S7 Protocol ，在PLC和WinCC之间生成一个逻辑接口。 答案：D 3、当我们要调用一个历史趋势图的控件，并将变量的数值反映到趋势图当中，我们需要将这个变量建立到，主要设置其属性。 A．变量管理器、类型和地址。 B．报警记录、报警等级。 C．变量记录、采集周期。 D．报表设计、周期或时间。 答案：C 4、在WinCC项目名称的属性里有一个刷新周期，如果刷新周期如果设置得比较长，会对生产造成什么影响？ 答：会造成WinCC项目对现场实际情况的采集数据失真，使画面不能反映现场的实际情况。（或刷新周期是WinCC系统访问一次过程数据的时间，设置的时间过长，会造成数据失真） 5、当我们要将计算机A里运行过的项目拷贝到另一台计算机B里，并且要在同一个网络上进行同时运行时候，我们需要修改和注意那些方面的问题？ 答：1、我们要检查两台计算机的名称是否重复，如果重复，我们要将计算机B的名称进行修改。 2、我们要检查计算机B的IP地址，不能与计算机A和PLC的IP地址重复。 3、我们要将计算机B里刚拷贝过来的项目打开，修改其计算机属性里的计算机名， 使它和计算机B的名字相同。查看变量标签中的驱动器里的TCP/IP属性，看 其网卡的驱动和计算机里的网卡是否一致。
70个组态王经典问题解答 时间：2010年4月3日作者：中国自动化招聘网 1、变量设定中最大（小）值及最大（小）原始值的意义？ 最大（小）值是变量在现实中表达的工程值(如：温度、压力等)的大小，而最大（小）原始值是采集设备中[寄存器]数字量的最大（小）值（如板卡中的819-4095等）。一般对于板卡设备此值为物理量经AD转换之后的值，如12BitAD 此值范围0~4096、16BitAD为0~65535，对于PLC、智能仪表、变频器，其本身已将物理值转换为工程值所以此时最大（小）值与最大（小）原始值在设置时是一致的. 2：组态完成后发现工程特别大，怎样把工程文件变小？ 可以删除*.AL2（报警信息文件），*.REC（历史记录文件），*.111文件（*.pic文件的备份文件）的文件。 3：在定义变量的基本属性时状态栏中的保存数值、保存参数是什么意思？ 保存参数：在系统运行时，修改变量的域的值（可读可写型），系统自动保存这些参数值，系统退出后，其参数值不会发生变化。当系统再启动时，变量的域的参数值为上次系统运行时最后一次的设置值。无需用户再去重新定义。 保存数值：系统运行时，当变量的值发生变化后，系统自动保存该值。当系统退出后再次运行时，变量的初始值为上次系统运行过程中变量值最后一次变化的值。 4：如何不进入系统桌面环境而直接运行组态王工程如何实现（Win98系统）？ 编辑Win98系统下的System.ini文件，将shell=explorer.exe改为： path=c:\ProgramFiles\Kingview shell=Touchvew.exe 即可 5：组态王里画面属性中覆盖式与替换式有何区别？ 覆盖式画面出现时，它重叠在当前画面之上，其他打开的画面还在运行，关闭后被覆盖的画面又可见。替换式画面出现时，所有与之相交的画面自动从屏幕和内存中删除，不再运行。 6：如何利用多个摄像头在组态王上显示多幅画面？ 用户需要增加硬件设备：矩阵转换器和画面分割器。视频采集后通过矩阵转换和画面分割再送进组态王中，例如需要显示16个画面，可选择16画面分割器。 7：如何将gif动画用在组态王画面中？ 在组态王画面中的工具箱内选折<画点位图designtimesp=451>这一项并用鼠标在画面中画出一个点位图块，然后点击鼠标右键，在其下拉式菜单中选折〈从文件加载〉，选择所需的gif动画文件。 8：如何用组态王在启动一个应用程序时打开任意路径下的一个文件？ 一在组态王中定义一个内存字符串型变量，在StartApp函数调运之前，赋给该变量值，为：应用程序路径+一个或两个空格+文件路径、文件名、文件扩展名。接下来用StartApp函数，其参数为该变量名称。如用WordPad 启动时打开一个.alg文件：定义“文件”问内存字符串型变量，命令语言为：文件 ="C:\Progra~1\Access~1\word.exe "+"C:\Progra~1\Kingview\Example\Kingdem~3\"+文件名; startapp(文件）;/*文件名可以任意给定，如用列表框选择的结果等。[文件名为8.3格式] 9：事件命令语言和程序命令语言内容的长度是否能够加长？ 组态王命令语言的长度为20k，无法加长，但可以将一个命令语言分为几个事件命令语言。
趋势曲线 常见问题解答 北京亚控科技发展有限公司 ２０１０年０１月
目录 1. 实时趋势曲线 (1) 1.1 我发现组态王的实时曲线控件只能显示百分比量程，请问能否显示工程的实际量程呢？ (1) 1.2 使用组态王实时趋势曲线控件时，控件属性设置没有问题，但为何看不到曲线？ (1) 1.3 在组态王画面上添加一实时趋势曲线控件，如何修改控件的背景颜色？ (1) 2. 历史趋势曲线 (1) 2.1 在组态王的历史趋势曲线中看不到曲线为何？ (1) 2.2 使用组态王的历史趋势曲线控件时，如何实现自动更新控件右侧时间为系统的当前时间？ (1) 2.3 使用组态王历史趋势曲线控件查询时，在查询不存在的历史数据时，组态王是如何处理的？ (2) 2.4 在历史趋势曲线控件中增加变量时，为何无法选择变量？ (2) 2.5 使用组态王提供的历史趋势曲线控件读取数据库中的数据为何显示不出曲线？ (2) 2.6 使用组态王历史趋势曲线控件，查询出来的趋势曲线比实际的历史数据要提前8个小时？ (2) 2.7 在组态王运行环境中，能否改变历史趋势曲线控件连接的曲线？ (3) 2.8 组态王提供的历史曲线控件中曲线形式能否画成阶梯式的而不是斜线式的？ (3) 2.9 通过组态王提供的历史趋势曲线控件查询Access数据库中的数据，"时间字段"的下拉框中为何没有任何选项？ (3) 2.10 我想通过指定一个变量的名称来删除历史曲线控件中此变量对应的曲线，在组态王中应如何实现？ (3) 2.11 我有100多个设备，每个设备有10几个参数，我想通过改变设备号，在一个历史趋势曲线里查询不同设备的各个参数的历史曲线? (3) 2.12 使用组态王的历史趋势曲线控件时，选择变量时能否显示变量描述？ (4) 2.13 使用组态王的历史趋势曲线控件时，怎样对曲线进行删除操作？ (4)
常见问题解答 北京亚控科技发展有限公司 ２００９年７月
目录 1. 我注意到组态王软件是按软件点数来收费的，请问这个点数是如何计算的？ (1) 2. 我想删除一个指定的变量，但数据词典中该变量的删除选项灰色，不允许操作，怎么解决？ (1) 3. 我注意到组态王的数据词典里有一个系统自带的“$新报警”变量，请问此变量是如何使用的？ (1) 4. 组态王的数据变量的采集频率采用什么规则？有什么注意事项？ (1) 5. 在工程比较庞大的情况下，请问我如何能快速的找到某个变量都在那里使用了呢？ (2) 6. 我注意到组态王的变量的属性页中有最大值最小值最大原始值最小原始值几个设定项，请问具体怎么来应用？ (2) 7. 在定义变量的基本属性时状态栏中的保存数值、保存参数是什么意思？ (2) 8. 我需要组态王能记下我运行状态下设定的参数，每次启动时都能按最后一次设定的参数运行，请问如何来做？ (3) 9. 我的现场设备的信号采集与变换是非线性的，请问在组态王中我需要如何设置？ (3) 10. 请问变量定义时变量的优先级、安全区是如何设置的?如何工作? (3) 11. 请问组态王的报警优先级配置是如何设置的? (3) 12. 请问变量定义中的生成事件如何使用？ (3) 13. 请问什么是内部局部变量？如何使用? (3) 14. 组态王在运行系统中如何修改变量的原始值和工程值？ (4) 15. 如果设备中有的数据不需要按采集频率读取，按需要读取，在组态王中如何实现？ (4) 16. 在组态王运行环境中能够实现控制变量记录的功能？ (4) 17. 在组态王文本框中连接变量的时候，单击问号按钮，没有反应，弹不出变量列表框，为什么，应如何解决？ (5) 18. 在组态王数据词典中能否成批修改变量的基本属性？ (5) 19. 在组态王中能否实现对变量的操作记录下来？ (5) 20. 在组态王中如何实现变量的累加计算？ (6)
WinCC7.0授权的使用方法及常见问题处理 WinCC 软件受法律保护，且只能在具有有效许可证的完整状态下使用。安装的每个软件以及所用的每个选件都需要获得有效的许可证，才能不受限制地使用 WinCC。从WinCC7.0开始，亚洲版（Asia）的WinCC实行硬狗授权的模式，即WinCC在使用的过程中既要检测系统里是否安装了匹配的授权文件，同时还检测LICENSE_KEY硬件狗是否插在电脑上。下面就如何正确使用WinCC7.0授权以及在使用过程中出现的常见问题的处理方法进行简单介绍。 1授权的使用方法 购买了WinCC7.0的授权后，会得到一套WinCC安装软件和一个用来安装授权的LICENSE_KEY，LICENSE_KEY中包含所购买WinCC功能的授权，LICENSE_KEY外观如图1。 图1 安装好WinCC软件后，将此LICENSE_KEY插到电脑的USB口上，然后通过Automation License Manager （授权管理器，随WinCC软件一起提供，且使用Automation License Manager不需要授权）将 LICENSE_KEY中的授权导入到电脑中，只有标记有“Hardlock”字样的LICENSE_KEY，在传送完授权后仍然需要插到电脑上。导入授权的方法如下：打开Automation License Manager，如果安装了SIMATIC Logon，将会弹出一个登录对话框，如图2， 图2 点“Cancel”将进入如下界面，如图3。 图3
用鼠标选中“LICENSE_KEY”，右边会列出LICENSE_KEY中的授权文件，选中LICENSE_KEY中的授权文件拖拽到电脑的目标盘（不建议放到系统盘，避免系统崩溃造成授权文件丢失）；或者用鼠标选中 LICENSE_KEY中的授权文件，点击右键，如图4。 图4 选Transfer(传送)，选中目标路径，如图5，至此WinCC的授权导入就完成了。 图5 注意：a. WinCC的一套授权只能同时在一台电脑中使用（不支持复制），如果想将授权转移到其他电脑中使用，按照如上方法将授权传送回LICENSE_KEY，传送授权时需要关闭WinCC，正在使用的授权是不能传送的。授权的状态检查可以参考图4，点击Check，会弹出授权状态信息，如图6。 图6 b.WinCC7.0授权只有RT和RC类授权检测硬件狗，也就是说这两种型号授权对应的LICENSE_KEY必须插在电脑上，而其他型号的WinCC授权，只需要将授权文件通过Automation License Manager将授权文件导入电脑，对应的LICENSE_KEY是不需要插在电脑上的，比如，一用户购买了WinCC7.0的一套RC128点授权和一套Server授权，那用户就会收到两个LICENSE_KEY，将LICENSE_KEY中的授权文件导入到电脑中，此时只需将RC128点的LICENSE_KEY硬件狗插在电脑上， Server授权的LICENSE_KEY是不需要插在电脑上
客户提案
目录 ?公司简介 ?产品优势 ?案例介绍
公司简介 ?成立于1997年，总部位于北京中关村银网中心?目前员工数159人[2005.6月数据] ?年软件销售额两千余万，为国内最大的工业软件研发生产企业 ?在上海、广州、成都、济南、武汉及西安设有分支机构 ?全国三十余家分销商 ?工业自动化软件国内市场占有率38.4%[源自ARC2005数据]?产品累计销售近3万套[2005.6月数据]
产品优势 基本功能 ?全中文的过程可视化软件 ?实时趋势显示和历史趋势的动态查询 ?符合国内企业使用习惯的全中文报表生成功能 ?报警和报警管理，支持通过声音、短信、视频、电话等方式实现报警信息的记录和发布?面向用户的分级和分区的安全管理机制 ?分布式设计的软件结构，完善的网络功能 ?支持远程维护和诊断功能 ?支持OPC1.0/2.0、DDE/NETDDE ?支持ODBC接口 ?支持ActiveX可视控件 ?内置脚本语言编辑器 ?可视化的开发环境 ?支持真彩色（24位色）和过渡色的界面开发系统 ?高速历史数据的记录和查询 ?WEB Server的功能支持 ?分布式多媒体报警系统[支持视频、电子邮件、短信及语音] ?支持设备冗余、网络冗余和站点冗余 ?1500以上种的硬件设备支持[包括PLC、仪表、变频器、板卡及专用设备]
使用组态王可以： ?现场操作人员、工艺工程师、管理者可随时掌握生产信息并实现控制 ?易于部署、操作、配置和管理 ?提高生产效率，降低额外的生产开销?方便构建软硬件一体化的数字工厂 ?提高决策水平
方便的系统开发和配置: ?全中文、全集成的开发环境，采用标准的Windows界面易于直观的建立新的系统；?采用工业标准技术，包括：Windows NT/2000/XP、COM/DCOM、OPC、 ActiveX、ODBC及TCP/IP； ?提供开放的编程接口、易于功能的扩展；?支持远程调试；

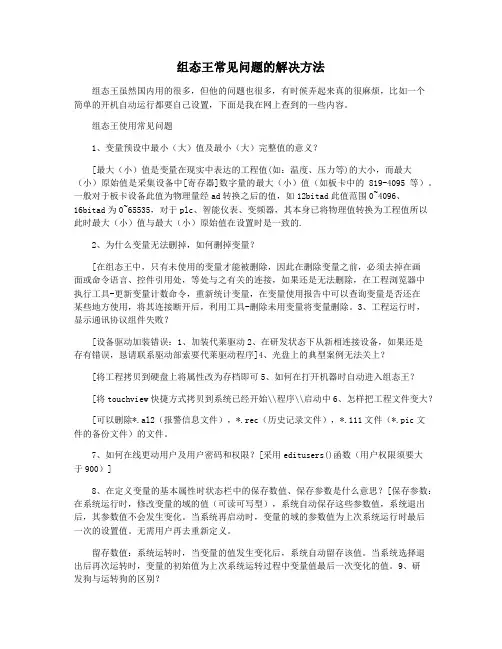

组态王使用常见问题 1、变量设定中最大（小）值及最大（小）原始值的意义？ [最大（小）值是变量在现实中表达的工程值(如：温度、压力等)的大小，而最大（小）原始值是采集设备中[寄存器]数字量的最大（小）值（如板卡中的819-4095等）。一般对于板卡设备此值为物理量经AD转换之后的值，如12BitAD 此值范围0~4096、16BitAD为0~65535，对于PLC、智能仪表、变频器，其本身已将物理值转换为工程值所以此时最大（小）值与最大（小）原始值在设置时是一致的. 2、为什么变量无法删除，如何删除变量？ [在组态王中，只有未使用的变量才能被删除，因此在删除变量之前，必须去掉在画面或命令语言、控件引用处，等处与之有关的连接，如果还是无法删除，在工程浏览器中执行工具-更新变量计数命令，重新统计变量，在变量使用报告中可以查询变量是否还在某些地方使用，将其连接断开后，利用工具-删除未用变量将变量删除。 3、工程运行时，显示通讯协议组件失败？ [设备驱动安装错误：1、安装新的驱动2、在开发状态下从新连接设备，如果还是有错误，请联系驱动部索要新的驱动程序] 4、光盘上的典型案例无法打开？ [将工程拷贝到硬盘上将属性改为存档即可 5、如何在打开机器时自动进入组态王？ [将touchview快捷方式拷贝到系统开始\程序\启动中 6、怎样把工程文件变小？
[可以删除*.AL2（报警信息文件），*.REC（历史记录文件），*.111文件（*.pic 文件的备份文件）的文件。 7、如何在线增删用户及用户密码和权限？ [使用editusers()函数（用户权限需大于900）] 8、在定义变量的基本属性时状态栏中的保存数值、保存参数是什么意思？ [保存参数：在系统运行时，修改变量的域的值（可读可写型），系统自动保存这些参数值，系统退出后，其参数值不会发生变化。当系统再启动时，变量的域的参数值为上次系统运行时最后一次的设置值。无需用户再去重新定义。 保存数值：系统运行时，当变量的值发生变化后，系统自动保存该值。当系统退出后再次运行时，变量的初始值为上次系统运行过程中变量值最后一次变化的值。 9、开发狗与运行狗的区别？ [开发狗是用于工程开发使用的，为了方便调试支持6小时的连续运行，运行狗是用于工程实际运行，不能进行开发. 21:如何不进入系统桌面环境而直接运行组态王工程如何实现（Win2000系统）？ 运行RegEdit文件：找到我的\HKEY_Local_MACHINE\software\Microsoft\Windows NT\currentVersion\winlogon 将Userinit=c:\winnt\system32\userinit.exe改为：Userinit= c:\program files\kingview\touchvew.exe
1、WINCC在进入某一画面时出现 Unhandled exception was raised.Lookfile"c:\program Files\semens\wincc \Diagnose\PDLRTSEH.LOG"for details. 出现这种情况前只是删除了该画面的一个矩形图。 --------------------------------------------------------------简单的矩形图删除不会有这个问题的,打开记事本看看进一步的错误信息,有什么错误代码.才能进一步找到错误原因. 2、在停电之后5611网卡通讯不上，硬件图标上有黄色的叹号，点测试显示“错误0x0382：未找到内部驱动程序信息 （L2）”--------------------------------------------------------黄色的叹号或者感叹号说明没有给CP5611驱动,请手动查阅目录C:\WINDOWS\INF或者C:\WINNT\INF,驱动的信息(OEM**.INF)会在这些目录中,卸载CP5611重新安装即可. CP5611完全卸载方法步骤:1.设备管理器卸载. 2.打开注册表WINDOWS START MENU->RUN->"REGEDIT",删除下面路径中的所有的条 目:HKEY_LOCAL_MACHINE\SOFTWARE\SIEMENS\SINEC\LOGDEVIES. 3.重新启动计算机,再次安装5611驱动. WINCC组态服务器不可用，是否打开项目，将本地计算机作为服务器 2011-11-21 15:07:56| 分类：iphone | 标签：|字号大中小订阅 https://www.doczj.com/doc/3415827364.html,/leishuang2005/blog/item/e6ce8c47654a2a046b63e50e.html 我从别人那考了一个WINCC例子看可是为什么一打开就是显示“组态服务器不可用，是否打开项目，将本地计算机作为服务器”我点了启动本地服务器为什么总是错误，望高人指点 问题在于你直接拷贝人家已经在使用的项目文件夹,哪个文件夹是共享的,特别是人家正在运行的项目,这样的项目文件直接复制过来是不能用的,会缺少文件. 正确的复制方法: 1)关闭正在运行的WINCC项目,可以在WINCC浏览器里关闭,也可以在开始彩单->运行->输 入CMD ->在里面窗体输入命令RESET WINCC来强制关闭WINCC及相关文件. 2)取消项目文件夹的共享标记.然后复制项目文件夹(当然项目中也可能调用其它可执行文件, 这些你需要向设计方了解),也可以是WINCC安装路径里面的项目复制器复制项目到指定计算机. 只有用这样的方法复制的项目文件才能保证WINCC功能部分软件是完整可用的(WINCC内部直接调用可执行文件的执行的功能除外). 你如果是拷贝的整个项目的话，你需要启动本地服务器，然后更改项目里面的计算机名字为你的本机名字，然后关闭wincc再重新打开wincc。就好了。
3、系统软件 3.1组态王软件介绍 本系统采集控制软件选用中国本土软件厂商北京亚控科技发展有限公司生产的，国内最早的商用组态软件“组态王”。截止到2009年底，“组态王”已在国内装机量有10万套，成功地应用于我国工业领域的各行各业，例如石油、化工、电力、冶金、造纸、橡胶、环保、机械制造等等，在中国使用的监控软件中，组态王拥有国内最多的用户。像国外众多的软件一样，组态王软件也经过了一个发展例程： 1995年——组态王V1.0 1996年——组态王V1.2 1997年——组态王V1.51 1998年——组态王V2.0 1999年——组态王V5.1 2000年——组态王V5.1 for Internet 2001年——组态王V6.0、组态王电力专业版6.0 2002年——组态王V6.02 2003年——组态王V6.5 2005年——组态王V6.51 2006年——组态王V6.52 2007年——组态王V6.53 下面介绍组态王通用强大的功能。 3.1.1基本人机界面功能 通过本功能完成画面组态。 1.快速便捷的应用设计 用组态软件构造“监控和数据采集系统”的好处之一就是能大大缩短开发时间，并能保证系统的质量。能快速便捷地进行图形维护和数据采集是此类系统的关键点。组态王正是提供了丰富的快速应用设计的工具。 (1)方便实用的工程管理组态王6.53提供方便实用的管理工具——工程管理器。工程管理器是一个独立的可执行文件，用来管理本机的所有组态王工程，可以实现工程的压缩备份，备份恢复，数据词典的导出导入，实现开发和运行系统的切换等。
(2).集成的开发环境最新设计的组态王工程浏览器为用户提供了便利的集成开发环境。工程设计者可以在工程浏览器中查看工程的各个部分，可以查看画面、数据库、配置通讯驱动程序、设计报表；可以完成系统的大部分配置。 工程浏览器采用树形结构，操作简单方便，容易接受。在工程浏览器中，用户也可以方便地切换到组态王开发环境和运行环境。 (3).功能强大、易用的绘图工具目前用简单的示意性图形已经不足以表示工业现场复杂的生产过程，用户普遍要求更加丰富多彩、生动逼真的画面。为满足此要求，组态王提供了丰富的绘图工具，并尽可能使绘图工具的使用方法容易掌握。 组态王工具箱中提供的绘图工具包括直线、折线、圆弧、矩形（方形）、圆角矩形、圆形（椭圆）等工具。它们的使用方法与一般绘图软件（如“画笔”）大致相同，设计者不需专门的培训即可使用。 (4).灵活的便捷菜单使用组态王的过程中，用户可以随时按下鼠标右键来得到上下文相关的快捷菜单。这种方式比普通的菜单命令更容易使用，将大幅度地提高开发应用系统的效率。 (5).支持无限色和过渡色组态王6.53调色板改为支持无限色，支持二十四种过渡色效果，组态王的任一种绘图工具都可以使用无限色，大部分图形都支持过渡色效果，巧妙地利用无限色和过渡色效果，可以使您轻松构造面无限逼真、美观的画面。 (6).图形对象丰富的动画效果图形界面上的任何对象或复合对象都可以随着过程参数的改变而变换状态，以产生动画效果。图形对象与过程参数建立变化对应关系的过程称为“动画连接”。 图形对象可以按动画连接的要求改变颜色、尺寸、位置、填充百分比等属性。一个图形对象可以同时定义多个连接。把这些动画连接组合起来，应用软件将呈现出令人难以想象的图形动画效果。 图形对象可以进行的“动画连接”包括： 属性变化：包括线属性、填充属性、文本色 位置与大小变化：包括水平和垂直移动、缩放、旋转、填充 值输出：包括模拟值输出、离散值输出、字符串输出 用户输入：包括模拟值输入、离散值输入、字符串输入 滑动杆输入: 包括水平滑动杆输入、垂直滑动杆输入
wincc的n个经典问题解答 1、问：如何触发计算机扬声器的声音？ 答：编写如下C-Action: #pragma code("kernel32.dll"); BOOL Beep(DWORD dwFreq,DWORD dwDuration); #pragma code(); Beep(500,500); 2、问：如何通过C脚本来确定报警信息？ 答：首先必须在画面中插入报警控件，可以用如下两种方式来确认信息：（1）、确认单条信息 4版本和高于此版本的WinCC BOOL OnBtnSinglAckn（char*lpszPictureName,char*lpszObjectName） 5版本和高于此版本的WinCC BOOL AXC_OnBtnSinglAckn（char*lpszPictureName,char*lpszObjectName） （2）、确认报警窗口所有可见的报警 4版本和低于此版本的WinCC BOOL OnBtnVisibleAckn（char*lpszPictureName,char*lpszObjectName） 5版本和高于此版本的WinCC BOOL AXC_OnBtnVisibleAckn（char*lpszPictureName,char*lpszObjectName） 3、问：如何在WinCC中读取系统时间？ 答：通过如下C-Action： #pragma code("kernel32.dll"); V oid GetLocalTimes(SYSTEMTIME*lpst); #pragma code(); SYSTEMTIME time; GetLocalTime(&time); SetTagWord("Varname",time.wYear); SetTagWord("Varname",time.wMonth); SetTagWord("Varname",time.wDayOfWeek); SetTagWord("Varname",time.wDay); SetTagWord("Varname",time.wHour); SetTagWord("Varname",time.wMinute); SetTagWord("Varname",time.wSecond); SetTagWord("Varname",time.wMilliseconds); 4、问：如何经Windows对话框设置日期时间？ 答：通过调用Windows对话框实现。具体如下： #include"apdefap.h" void onClick(char*lpszPictureName,char*lpszObjectName,
知识|组态王图形显示与动画功能范例 ---- 组态王 1、概述 当前，一个学习和应用工控组态软件的热潮正在兴起![1，2]基于PC(PC-based)的自动化以及电子技术的现代化日益受到人们的注意和青睐，并深刻地改变着自动化及电子世界的面貌，而基于PC和Windows的组态软件区别于C++和VB等通用计算机语言，它是一种适合工业和实验室的实时语言，是工程师、科学工作者、教学工作者和工人们的日常工作语言，因此格外受到欢迎，这种语言也可称为工业及实验室实时语言 IALTL(IndustryandLaboratoryTimeLanguage)，这种语言日益成为高等学校理工类学生必修的语言，正如办公自动化语言Office是所有大学生必修的语言一样。这种语言本身由C++和VB开发而成，因而层次更高，使用更方便。组态软件具备强大的图形处理、信息处理、通讯、数学运算、数据采集、数据处理和数据存储功能，特别适合于映射工业对象动作和各种特性以及电子信号的图形显示和动画处理，也具备较强的控制功能。相对而言，根据国际电气标准IEC61131-3规定的PLC的5种语言[基于图形的功能块图 FBD(FunctionBlockDiagram)、梯形图LD(LadderDiagram)、顺序功能图 SFC(SequentialFunctionChart)，基于文本的指令表IL(InstructionList)和结构化文本ST(StructuredText)]是当今功能最强大的进行逻辑与过程控制的工业实时语言，相对于普通组态软件进行控制时常采用的类C和类BASIC语言，PLC语言的可视性和可读性要强得多。据此，某些组态软件将原本属于PLC的5种语言嵌入进来，形成“软PLC”，并支持插在PC 机ISA和PCI插槽中的各类I/O卡，这时候的PC机或基于PC的IPC也可称为广义PLC。事实上，当今一些著名的PLC厂商已经开发出软硬件基于PC的完全开放式的PLC产品。这样，可将组态软件有关控制的职能移交给内置的“软PLC”，而如何进一步完善、加强和应用作为主体的图形显示、动画处理、信息处理和数据存储等功能显得格外迫切，尤其是图形显示和动画处理，即人机界面HMI最为重要。现流行的组态软件种类繁多(事实上，如虚拟仪器语言Labview和仿真软件MATLAB均属于组态软件范畴)，北京亚控自动化公司的组态王Kingview是优秀国产组态软件，与其配套的为外置式亚控“软PLC”KingACT。本文试图列举若干个组态王的图形功能基本范例，来展示组态王的图形风采。 2、组态王的图形及动画功能 组态王工具箱中的基本图素：直线、扇形、填充图形(封闭图形，内部可填充色彩，有：椭圆和圆角矩形)、折线、管道、多边形、文本、按钮和点位图，它们均具有图形及动画功能。它们中填充图形类动画连接框如图1所表示，其余图素的动画连接框结构相同，只是某些动画属性选项略有差异。
组态王采集数据速度非常慢的解决 组态王采集数据速度非常慢的解决 组态王采集数据速度非常慢的原因有很多，但解决的办法： 1，用尽可能高的通讯速率通讯。 2，设置运行系统的基准频率不能太低，一般为100-500ms，太低会欲速则不达，采集速度反而会较慢。 3，删除不用的变量，组态王运行时会扫描每个变量，并按每个变量的采集频率采集数据，不用的变量会使运行速度降低。 4，变量的采集频率不能太低，有这样的例子：一个工程200多点，采集频率都设为10ms，结果数据采集速度反而大幅降低，所有数据要5--10更新一次。不需要很快更新的变量如一些开关量，采集频率可设为500-1000ms。 5，特别要注意的是：只写变量的采集频率一定要设为0，否则会造成数据更新需要10多秒的情况。 6.少用连续运行的动画,及过渡色,点位图等. 组态王更改Windows登陆方式的问题解答 组态王更改Windows登陆方式的问题解答 问题描述： 安装了组态王（笔者安装的是组态王V6.51）之后，就只能采用传统的经典登陆方式，无法采用欢迎屏幕登录方式了——因为已经无法更改用户登录或注销的方式！在控制面板里点击“更改用户登录或注销的方式”就给我弹出一个对话框，发现登录界面突然改不了：“一个最近安装的程序已停用欢迎屏幕和快速切换。你必须卸载该程序以恢复这些功能。下列文件名可以帮你识别该程序所做的修改：Ginastub.dll”。并且在选择登陆模式的两个选项变成灰色的，无法选择。 原因分析： 这是因为组态王在安装时复制了一个ginastub.dll动态链接库文件到系统盘的“Windows\system32”目录，然后又在注册表的“[HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows NT\CurrentVersion\Win logon]”项创建了1个“GinaDll”字符串值，键值为“Ginastub.dll”。 解决过程及方法： 想法：只要删除ginastub.dll动态链接库文件或采用正确的ginastub.dll动态链接库文件，或者不调用这个ginastub.dll动态链接库文件就可以了。下面是解决过程：
组态王160个使用问题解答[原文地址790378273 ] 1 关于Microsoft Date and Time Picker控件，我按你说的做。在大部分情况下可以查到数据了。但是如果是小于10的时间数，就又不对了。比如在“Microsoft Date and Time Picker"控件中输入 08:15:10 则按钮下命令语言执行完报警查询起始时间=hour1+"时"+minute1+"分"+second1+"秒"; 后得到的是 8时15分10秒而不是所需要的 08时15分10秒。少了一个0字就又查不到数据了。请赐教，该如何解决之。 用IF语句做一下判断若小于10时在前面加“0” 3 兰精灵关于设置模拟量参数输出不稳定的问题？急！关于设置模拟量参数输出不稳定的问题？我的一段程序使用6.02开发的前端使 用的是三菱fx2n，通讯和采集数据都正常，但是我设置一个地址比如“d120”为最大值时，模拟量输出时是最大值但很快就掉到零，然后又恢复到最大值。输出就不停这样变换，我要的是一个稳定输出最大值，未何会掉到零。（去掉组态王后，只看plc输出是对的）。 最大值和最大原始值要一样最小值和最小原始值要一样请检查 具体设置 4 为什么VIEW的时候会提示：“创建协议组件失败”？？我从别人这COPY了一个工程，但VIEW的时候会提示：“创建协议组件失败”是的工程不能在线运行！请问有什么方法可以解决这问题？！ 请安装组态王提供的硬件驱动程序 5 怎么不能驱动呀[求助] 我问下啊，下载的驱动程序是哪个版本的呀？我现在用的是6.01版的，我怎么驱动不上啊如果驱动程序不分版本，请问怎么驱动呀？我是双机后，点搜索，可是怎么装不上呢？
、问：如何触发计算机扬声器的声音？ 答：编写如下C-Action: #pragma code("kernel32.dll"); BOOL Beep(DWORD dwFreq,DWORD dwDuration); #pragma code(); Beep(500,500); 2、问：如何通过C脚本来确定报警信息？ 答：首先必须在画面中插入报警控件，可以用如下两种方式来确认信息： （1）、确认单条信息 4版本和高于此版本的WinCC BOOL OnBtnSinglAckn（char*lpszPictureName,char*lpszObjectName） 5版本和高于此版本的WinCC BOOL AXC_OnBtnSinglAckn（char*lpszPictureName,char*lpszObjectName） （2）、确认报警窗口所有可见的报警 4版本和低于此版本的WinCC BOOL OnBtnVisibleAckn（char*lpszPictureName,char*lpszObjectName） 5版本和高于此版本的WinCC BOOL AXC_OnBtnVisibleAckn（char*lpszPictureName,char*lpszObjectName） 3、问：如何在WinCC中读取系统时间？
答：通过如下C-Action： #pragma code("kernel32.dll"); Void GetLocalTimes(SYSTEMTIME*lpst); #pragma code(); SYSTEMTIME time; GetLocalTime(&time); SetTagWord("Varname",time.wYear); SetTagWord("Varname",time.wMonth); SetTagWord("Varname",time.wDayOfWeek); SetTagWord("Varname",time.wDay); SetTagWord("Varname",time.wHour); SetTagWord("Varname",time.wMinute); SetTagWord("Varname",time.wSecond); SetTagWord("Varname",time.wMilliseconds); 4、问：如何经Windows对话框设置日期时间？ 答：通过调用Windows对话框实现。具体如下： ＃i nclude"apdefap.h" void onClick(char*lpszPictureName,char*lpszObjectName, char*lpszPropertyName) {ProgramExcute("c:\\win98\\control.exe timedate.cpl");} 其中执行的程序路径，需根据具体情况填写。
