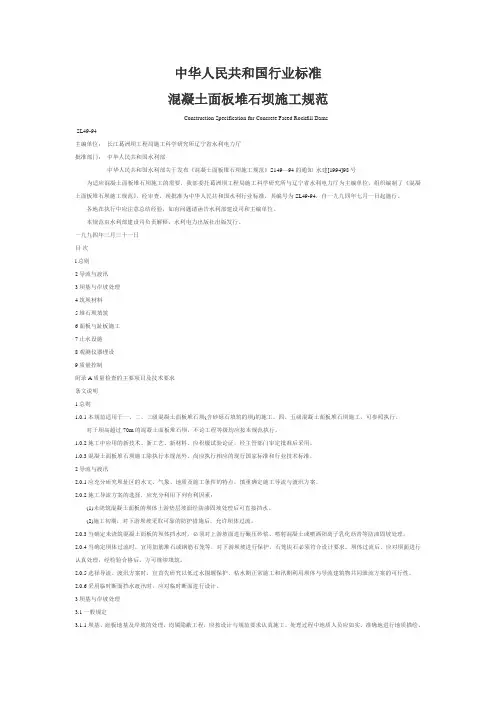

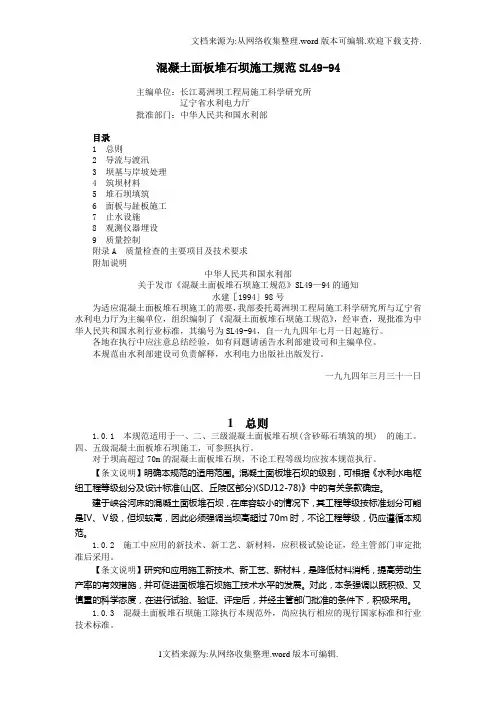

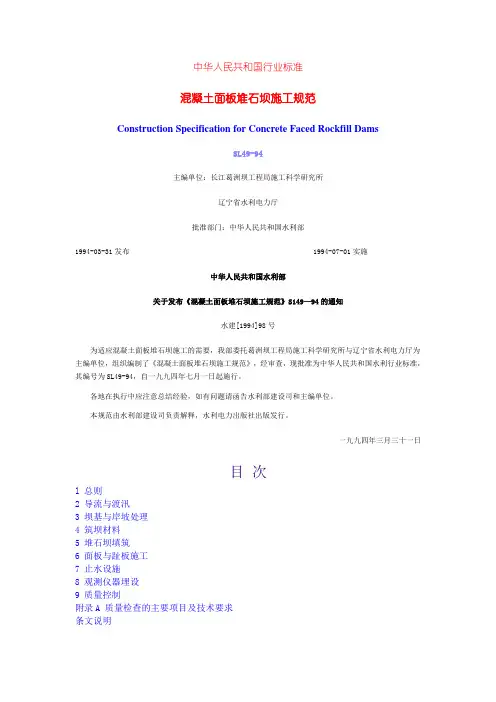

混凝土面板堆石坝施工规范
混凝土面板堆石坝施工规范SL49—94条文说明
混凝土面板堆石坝施工规范
SL49—94
说明条文
目录
编制说明
1 总则
2 导流与渡汛
3 坝基与岸坡处理
4 筑坝材料
5 堆石坝填筑
6 面板与趾板施工
7 止水设施
8 观测仪器埋设
9 质量控制
长江委信息研究中心馆藏 1
水利水电工程施工监理适用规范全文数据库
编制说明
1987年12月，原水利电力部水利水电建设局根据国本《规范》是我国第一本混凝土面板堆石坝施工规范，编制过程中，特别注意广泛收集、总结我国第一批混凝土面板堆石坝工程实践经验，并参考了国外混凝土面板堆石坝的成功经验和有关
技术标准。但我国兴建混凝土面板坝的历史不长，加之编写经验所限，不足之处在所难免，希望使用者发现问题后及时函告主编单位。
长江委信息研究中心馆藏 2
混凝土面板堆石坝施工规范SL49—94条文说明
1 总则
1(0(1 明确本规范的适用范围。混凝土面板堆石坝的级别，可根据《水利水电枢纽工程等级划分及设计标准(山区、丘陵区部分)》(SDJ12,78)中的有关条款确定。
建于峡谷河床的混凝土面板堆石坝，在库容较小的情况下，其工程等级按标准划分可能是?、?级，但坝较高，因此必须强调当坝高超过70m时，不论工程等级，仍应遵循本规范。
1(0(2 研究和应用施工新技术、新工艺、新材料，是降低材料消耗，提高劳动生产率的有效措施，并可促进面板堆石坝施工技术水平的发展。对此，本条强调以既积极、又慎重的科学态度，在进行试验、验证、评定后，并经主管部门批准的条件下，积极采用。
1(0(3 本条明确本规范与现行有关施工规范的协调与统一。本规范是针对混凝土面板堆石坝施工的特有问题作出规定，以替代和补充有关施工规范中相应的导流与渡汛
2(0(1 施工导流、渡汛方案的选择，是土石坝施工中极为重要的环节。方案合理，不仅可以降低施工导流费用，还可缩短工期。在确定施工导流渡汛方案时，要充分研究工程所在地的水文、气象、地形、地质等自然情况及施工条件，经过方案比较，择优选用。
2(0(2 面板堆石坝可以在有保护的条件下利用堆石坝体挡水甚至过水渡汛，以减少导流建筑物的规模。这既是降低工程造价的途径之一，也是施工的需要。对于
面板堆石坝施工，特别是当工程规模很大或导流流量很大时，若不充分利用这一优点，则往往需要加大导流建筑物规模，使施工费用大幅度增加，同时，施工强度也很难满足安全渡汛的要求。西北口坝如果采用高围堰全年挡水方案，其围堰高度约50m，回填方量
3360万m (其中粘土14.6万m)，为修建高围堰，需要耗费大量投资，而且会推迟工期一年。因此，采用坝体挡水方案具有较多优点。
2(0(3 当确定坝体挡水渡汛方案时，则必须对上游坡面进行防渗固坡处理，目前行之有效的处理方法主要有以下三种:
(l)碾压砂浆固坡:在垫层面进行斜坡碾压后，摊铺5,8cm厚的
,水泥砂浆，用振动碾压实，以形成坚固的表层。我国成屏坝以150 砂浆
,固坡，挡水深18m，关门山坝采用50砂浆固坡，挡水深11m，均取得了
良好的挡水效果。
(2)喷射混凝土固坡:在碾压后的垫层表面喷5,8cm厚的混凝土，以起到防渗、固坡作用。这种方法在南美使用较广泛。我国西北口坝采长江委信息研究中心馆藏
3
水利水电工程施工监理适用规范全文数据库用该法，汛期挡水水深达30m，效果良好。
长江委信息研究中心馆藏 4
混凝土面板堆石坝施工规范SL49—94条文说明
3 坝基与岸坡处理
3(1 一般规定
3(1(1 本条强调混凝土面板堆石坝坝基与岸坡处理的重要性。坝基的稳定和安全是保证面板坝正常运行的先决条件，趾板地基又是面板坝防渗的关键部位。而且由于坝基与岸坡处理系隐蔽工程，若处理不当不仅长江委信息研究中心馆藏
5
水利水电工程施工监理适用规范全文数据库直接影响坝的安全，亦较难补救，甚至拖延
工期和增加投资、因此，本条提出对坝基与岸坡的处理，必须按设计要求与有关规范认真施工，并应特别注意趾板地基的处理。
工程实践表明，地质勘察工作不仅仅限于设计阶段，而且要延续到施工阶段。在施工期间，对坝基与岸坡的开挖清理，常会发现一些新的地质问题，有时甚至还会发现重大地质问题。为此，本条还强调在坝基与岸坡处理过程中，应有地质人员参加，如实、准确地进行地质描绘、编录及整理。如发现新的地质问题，应及时研究处理。使坝基与岸坡处理符合客观实际情况，确保工程质量。
3(1(2 在面板堆石坝施工中，岸坡附近的截流排水是一个普遍存在的问题，不加处理或处理不当就可能造成垫层冲蚀破坏。哥伦比亚坝高148m的萨尔瓦兴娜坝，在施工过程中曾发生雨水严重冲蚀上游垫层的问题，为修补工作带来很大困难。事后，在紧靠趾板外缘设置了挡坎，并在斜坡上修建木制导流槽。当被冲蚀的区域重建时，又遇到一场暴雨，两小时达60mm。由于已采取上述防护措施，因而没有引起什么问题。如安其卡亚及西北口工程，在施工中也发生过类似问题。据此，本条特别提出在岸坡处理时，应采取截流排水等措施，如在趾板外缘砌筑临时挡坎，或在岸坡上修筑专门排水系统，以防止岸坡暴雨径流对上游坝坡及垫层造成冲蚀破坏。
3(2 坝基与岸坡开挖
3(2(1 已建成的面板坝工程都十分重视趾板部位的地基定线与开挖，趾板最终定线是在施工过程中完成的。为了获得地质条件较好、开挖与处理工程量较省的趾板线，有时还需要对坝轴线进行适当的调整修改。
3(2(2 两岸岩石岸坡的趾板地基开挖清理，要力求连续平顺，目的在于避免因地基突变而引起不均匀沉陷，导致面板局部应力集中。1986年，泰国的高兰坝(高130m)，在成功地运行2年以后，突然发生裂缝事故，引起严重漏水。1986年7月对面板检查，发现面板裂缝位于较高凸起的岩石附近，该凸起岩石明显地将堆石体分成两个部分。裂缝几乎从上至下贯穿面板，裂缝最大宽度达7mm。产生这些裂缝的原因是，岩石突起的两侧与凸起的上方的沉陷不同所致。
对于趾板上游岸坡开挖揭露的岩石，如裂隙发育、风化速度较快时，必须采取喷水泥砂浆或喷混凝土的保护措施，以防止岩石表面风化、波浪淘刷等的破坏。
3(2(4 本条 6
混凝土面板堆石坝施工规范SL49—94条文说明将该部位2,6m厚的河床砂砾石覆盖层全部清除;但在施工中发现，沉积于河床部位的砂砾石非常密实，将其挖除而换填以堆石料并无必要。我国坝高95m的西北口面板坝，经坑探与趾板基础开挖，查明河床覆盖的7,8m厚的砂砾石层没有淤泥及粉细砂层。根据试验结果，砂砾石不仅级配优良而且变形模量大于堆石。因此，确定仅挖除靠近趾板50m范围的砂砾石覆盖层。
澳大利亚1971年建成的110m高的塞沙那坝，保留了堆石坝体下6m厚的砂砾石覆盖层。这是因为考虑到砂砾石比较完好，并且在蓄水前大坝重量可以使其固结。根据监测结果，坝的运行性态良好。
哥伦比亚1985年建成的坝高148m的萨尔瓦兴娜坝，坝基为厚约30m的冲积层，原决定全部挖除。但在开挖上游围堰基础时，发现冲积层为密实的砂砾石，与坝体上述已建工程的实践表明，对面板坝堆石坝体下的覆盖层，应改变过去一概挖除的过高要求，先布置方格网点，勘探查明覆盖层的组成及其性状，是否有淤泥、泥炭、粘土和细粉砂层，通过试验测定砂砾石层的密实度、级配与有关力学指标，再确定开挖范围与深度。
3(3 基岩防渗处理
3(3(1 趾板地基承受的水力梯度最大，因此，除对地基进行固结和帷幕灌浆以外，还必须对趾板部位岩石节理和裂缝进行严格的处理。基岩表面节理和裂缝中，
一般有充填物，承受水力梯度的能力不高，需要清除充填物后，灌入水泥浆或水泥
砂浆，以提高其抗冲蚀能力。地基开挖好后，进行严格冲洗，不应留有任何松散颗粒，目的是使趾板混凝土与岩石牢固结合。当岩石节理、裂隙比较发育，会引起严
重渗水时，需要浇筑混凝土盖板或喷射混凝土;为防止细料被渗漏带出，盖板后还
需铺设反滤料。只有这样才能保证趾板地基承受大的水力梯度。
3(3(2 本条规定对与趾板相交的断层或破碎带必须按设计要求进行处理，主要
是消除它在渗漏、管涌与溶蚀等方面的危害。顺河向的断层、破碎带常是库水渗漏
的通道，必须予以特别注意。
3(3(3 趾板基础的灌浆是为了减小通过趾板基础的渗漏量，保证地基的稳定
性，要求通过灌浆截断渗流通道及加固可能发生浸蚀的地层。因此，灌浆作业除严
格遵守《水工建筑物水泥灌浆施工技术规范》(SDJ210—81)外，还提出了三点要求: (l)面板堆石坝的趾板即为灌浆的盖板，因此，只有在趾板混凝土浇筑并达到
设计强度后，才能在其上进行灌浆施工。为便于灌浆钻孔，防止破坏趾板钢筋，根
据国
7
水利水电工程施工监理适用规范全文数据库被渗水带出而影响灌浆质量。因
此，本条强调水下部位的灌浆，应在水库蓄水前完成。
(3)为保证灌浆质量，应进行灌浆试验。在保证不致将趾板抬起的条件下确定
灌浆压力，灌浆时严格控制灌浆压力。
4 筑坝材料
4(1 料场规划
4(1(1 为保证料源的质量和储量，本条强调施工单位在进入现场后，应对设计给工程提出的料场进行复查，确定料场的质量和储量是否满足施工要求;并在料场复查和设计资料的基础上。依据工程施工总进度的安排，做好料场开采规划:如料场开采顺序，梯段开采高度、掌子面分块分段长度，堆、弃料场地，风、水、电设施、火工材料库、运输道路、排水系统的布置，以及钻爆、挖、运设备的配备等。
在西北口面板堆石坝工程施工中，由于对料场选择及坝料开采经验不足，料场规划简单化。尽管施工单位挖运设备生产能力强，也无法满足坝体挡水安全渡汛所需要的开采强度，造成料场供给受影响，致使当年坝体填筑到渡汛挡水高度的目标受挫，坝体被迫采取过流渡汛保护，耗资上百万元，原预计可缩短一年工期的目标也未能达到。可见，搞好料场规划的重要性。
4，1(3 垫层料制备系统，要具有足够的生产能力和规模，并要有一定储备数量，否则，会影响工程质量和进度。如湖南株树桥面板坝工程，因垫层料供应不足，致使垫层料层面低于过渡料和主堆石料，形成了高差达29m，使后续垫层料填筑时，两种坝料结合处压实不匀，坝料纵向结合层面出现断续沉陷开裂缝，缝隙达3,5cm。后来进行了返工，重新填筑，可见，垫层料要有足够的储备量，以适应坝体填筑强度同步上升的需求。
4(2 现料开采与加工
4(2(1 面板坝主堆石料及过渡料，由于粒径较大，常由石场直接开采，为获得较好级配坝料及较大的开采强度，绝大部分已建和在建面板坝工程，采用了深孔梯段开采及微差挤压爆破技术，采用100型钻，梯段高度约为12,15m。
爆破试验的目的，是为施工提供合理的爆破参数，以获得粒径与级配符合设计要求及成本低廉的坝料。爆破试验应在主要料场中有代表性的地段进行。对于中、低坝，亦可结合施工进行试验工作。
4(2(2 垫层料颗粒设计较粗时，如经爆破试验可以满足垫层料设计级配要求，垫层料也可以由采石场直接开采，可使造价大幅度降低，关门山工程已提供了成功的经验。
4(2(3 砂砾石料场，大都分布在河床附近，施工受河水及地下水影响长江委信息研究中心馆藏 8
混凝土面板堆石坝施工规范SL49—94条文说明较大。对寒冷地区，冬季冻深较大，而冻结后的砂砾石料会使机械开采困难。因此，为保证冬季正常施工，必须储备足够的坝料，以降低砂砾石的含水量，供冬季坝体填筑使用。
4(2(4 料场开采结束后，对于不稳定的边坡和危岩，若不处理，可能成为事故的隐患。料场的开采，破坏了周围的农田和植被，因此，为保护周围环境，防止水土流失，也应采取一些环保措施予以处理;即使在库道路与运输
4(3(1 在现代土石坝施工中，自卸汽车运输占主导地位，国一般山区公路的标准较低，大都不能满足大型施工运输机械的运行要求，因此，施工队伍进场后，应对可利用的永久公路路段，进行安全复校。坝下游坡是否设置“之”字形上坝道路，设计中应有明确规定。
4(3(3 在面板坝施工中，运输线路难免跨越趾板和垫层区。工程实践已经证明，只要采取适当的保护措施，线路跨越趾板和垫层是不会有问题的。至于保护措施，有的采用钢栈桥跨越，但大多数工程是采取在趾板上垫以一定厚度的石渣来保护的。位于垫层区或其它部位的坝运输工具的选择，应按坝料性质、运输条件、施工强度要求等因素综合分析后选定。堆石料以采用较大吨位揭自卸汽车为宜;砂砾石料则可用自卸汽车，也可用皮带运输机，但宜经过技术经济比较后选定。
5 堆石坝填筑
5(1 一般规定
5(1(1 本条目的在于保证堆石坝体的填筑质量，保证坝基、坝头岸坡处理以及趾板浇筑的质量，避免交叉施工干扰，以利施工安全。此种交叉施工，在西北口工程已有教训。当时左岸坝基处理未结束，河床段趾板正施工，而大坝填筑已进行，为了留出邻近趾板的填筑工作面，大坝长江委信息研究中心馆藏
9
水利水电工程施工监理适用规范全文数据库填筑不得已采用了先填主堆石区，后填过渡层、垫层区的做法，结果形成了大坝上游低，下游高的“梯田式”填筑，梯田台阶层次最多达6层，大大影响了填筑质量与施工效率。株树桥、成屏一级坝施工中也有类似现象。在国外，如A?瓦蒂(A.Varty，1985)等在总结澳大利亚在这方面的经验时，强调要竭尽全力在堆石填筑开始之前完成全部趾板施工，其原因也在于此。
然而，当坝底较宽、较长，或有专门施工安排时，经过周密规划、组织，也允许坝体填筑在相应部位的趾板完成后提前进行。此种安排，有时也是保证安全渡汛或缩短工期所必须的。
5(1(2 堆石坝的填筑与碾压是控制施工质量的关键工序，也是加快工程进度的重要环节。由于每一工程的规模、坝体设计要求、填筑坝料的性质、施工单位的技术装备和技术水平等各不相同，填筑与压实的参数也有差别，因此，本条要求在堆石坝填筑开始之前，对坝料进行碾压试验。其目的在于根据工地具体条件，对设计提出的压实标准进行复核，选择合适的施工机械和确定合理的施工参数(铺料厚度、碾压遍数、加水量等)，并提出完善的施工工艺和措施。
本条进一步明确坝料碾压试验的规模和深度，依工程的重要性及具体条件有所区别，不强求一致。对于大型、重要或特殊情况(如高地震区等)的工程，都应进行碾压试验;而对于中小型工程或坝不高的情况，则可根据压实机械、工程经验采用类比法选定压实参数，并结合施工在坝的下游部位进行检验性试验。
5(1(3 填筑压实参数确定后，强调施工中应严格控制并抽样检查。其目的在于，把现时主要靠挖试坑等检查法控制填筑质量的做法，逐步转变为依靠严格掌握压实参数来保证填筑质量，以减少施工干扰，提高施工效率。
5(1(4 坝体填筑应做到平起、均衡上升，是一般土石坝施工的总要求，对于面板堆石坝来说，垫层、过渡层与相邻主堆石区的填筑尤应如此。坝面的平起、均衡填筑指有计划的，各分区、各部位相互呼应的连续填筑，并非一定是全断面的平起填筑，特动是在坝的底部(或坝较高、断面较大时。在后一情况下，除抢筑临时断面的安排外，允许在下游部位预先填筑堆石以争取进度。但是，绝不能形成“梯田式”或“鱼背式”的填筑坝面。按照国外经验，面板下游30m以本条强调，上坝材料应在料场或采挖地即予以控制和认可，做到不合格的坝料不上坝。因为一旦上坝，即影响坝体填筑的正常进行，造成返工处理和不应有的干扰。对于已运至坝面的不合格材料，原则上长江委信息研究中心馆藏
10
混凝土面板堆石坝施工规范SL49—94条文说明予以坚决铲除，但视其类型与成份可运至指定的填筑标准较低的部位。
5(1(6 观测仪器、设施的埋设、建置是坝体施工的一个组成部分，本条在于强调对该项工作的重视，特别需要注意观测设施的施工保护。
5(1(7 在一些面板坝施工中，特别是在坝高大，底部宽的条件下，往往坝体填筑与面板浇筑、坝基灌浆等工序同时进行。由于平行立体作业，会带来一些质量问题和不安全因素，因此，本条强调做好规划，采取切实可行的保证质量和安全措施，防止事故的发生。
5(2 坝体填筑
5(2(1 本条强调接触带的坝体填筑用较细石料与小型振动碾碾压，原因在于这些部位大型振动碾难以压到，容易形成空隙，并可能出现集中渗流。
5(2(2 垫层料、过渡料、主堆石料，其各个颗粒间只有单纯的接触连系，因而不同粒径与质量的颗粒，在卸料、铺筑、推平过程中，由于重力的作用，会产生不同程度的颗粒分离。这是迄今面板堆石坝施工中普遍存在的问题。然而，对于垫层与过渡层而言，由于其相对于面板的变形以至渗流性质的需要，不允许其在填筑过程中产生严重的颗粒分离。为了减少颗粒分离现象，一般有两个途径可循，即改善材料的级配与采取相应的有效施工方法。级配改善主要是增加细颗粒的成份，使其起一种包裹、挟持的作用，以阻滞较大颗粒的分选、集中。根据J(谢拉德
(J(Sherard)1985年的研究成果，当小于5mm的颗粒含量少于20,时，施工时不可能避免分离，但如增加到40,或更多，则有可能避免分离。
从施工上说，为了减少颗粒分离可采用以下方法:
(1)跳堆法，即在已压实的坝面上，按铺筑一层料需要的数量，跳隔一定距离卸料，然后推平成连续层的方法。
(2)润湿坝料法，即使材料在运输车本条规定，旨在保证碾压后的上游坡面满足设计要求。关于超填宽度，在巴坦艾(Batang Ai)坝为10cm，在特劳湖(Terror Lake)坝为15cm。国外较多的工程，规定碾压前的坡面不平整度为 0,15cm或
5,15cm。本条结合国堆石坝填筑时加水，目的在于使材料浸湿，软化细粒并降低粗粒的抗压强度，以提高压实密度和效率，减少竣工后的后期沉降。加水的作用效果与堆石母岩的岩性与岩质、堆石的粒径与形状
等因素有关。一般来说，新鲜、坚质、浑圆形的堆石、砂卵石，加水对其压实的效果不明显。这方面已有不少实例和试验资料，如奥罗维尔(Oroville)、首长江委信息研究中心馆藏
11
水利水电工程施工监理适用规范全文数据库取川、横山坝等。但对于湿单轴抗压强度显著降低的岩石、砂粒和细粒含量较高的堆石，其加水效果较好。基于以上情况，本条仍强调应加水，尤其对于中、高坝。
堆石的加水量，是以其填筑堆石的体积比表示，一般依堆石料的类型、性质、填筑部位、坝的高度等条件并经试验确定。本条所提的加水量指标是根据国面板堆石坝主要的设计原则是控制堆石坝体的变形，尽量使堆石坝料碾压密实，因为只有振动压实才能保证堆石的高密度。为此，本条规定坝料必须采用振动碾碾压。
由于堆石填筑包括卸料、铺料、洒水、压实等多道工序，在垫层坡面上还需要进行修整、斜坡碾压和堆石保护。由于工序较多，为避免混乱和出现安全事故，本条规定坝面填筑应分区分段进行，宜适当划分工作面，在各填筑块上依次完成各道工序。
振动碾的减振轮胎压力、振动轮的转数等，随振动碾的工作而逐渐降低或衰减，从而影响其工作功能与效率，因而必须定时检查，及时调整、处理。为了确保压实质量，本条提出应保持振动碾的规定工作参数。垫层区在进行水平碾压时，在保证安全的条件下，应尽量向上游边缘延伸，以便垫层充分压实。根据国垫层坡面碾压与防护
5(3(1 垫层坡面的防护，是在面板浇筑之前的临时措施。其主要目的在于，防止雨水冲蚀与施工期的挡水或过水渡汛，以及提供面板施工的工作基面。然而，最经常的则是防止垫层坡面受雨水冲蚀，特别是在多雨地区。垫层坡面，特别是邻接岸坡的部位，如不作相应防护或防护不及时，最易遭受暴雨径流的冲蚀破坏。这方面，国
12
混凝土面板堆石坝施工规范SL49—94条文说明国的施工情况，本条对此不平整度，从偏严的方面考虑，高于设计线 5,10cm。
当垫层材料为砂卵(砾)石时，由于此种材料较易受雨水冲蚀，应采用较薄的填筑层，以便及时进行坡面碾压与防护。对于较重要的工程或雨水较大时，也可采用巴坦艾坝采用的加设细铁丝网表层防护法。即，随垫层填筑，随时在其坡面铺设细铁丝网，并予压实、防护的方法。
5(3(2 坡面碾压，是由于已压实合格的垫层，其上游邻坡边缘带(含超填部分)无法进行平面碾压，为使混凝土面板有一个坚实的支撑面，而在垫层上游坡面上进行的专门碾压。这也是面板堆石坝特有的碾压工序。
上述无法进行平面碾压的垫层上游邻坡边缘带，其宽度一般不会超出0.4m，例如关门山坝、西北口坝。亦即实际需要压实的松散层的厚度不大，加之在斜坡上工作的条件，故其碾压机械的吨位不宜过大。按国外实践，一般坡面用振动碾重
10t，仅法迪斯(Les Fades)坝用8.5t，萨尔瓦兴娜坝用5t，关门山坝用9,10t，西北口坝用12t。为此，本条规定用8,10t。这也是国对于垫层坡面防护的方法，本条规定了目前国
13
水利水电工程施工监理适用规范全文数据库
长江委信息研究中心馆藏
14
混凝土面板堆石坝施工规范SL49—94条文说明
落。经施工现场运用表明，滑槽输送混凝土设备简单，施工方便，操作容易，使输送后的混凝土仍具有原有的和易性，且能保证混凝土不出现离析现象和混凝土浇筑连续进行。
长江委信息研究中心馆藏
15
水利水电工程施工监理适用规范全文数据库
关门山坝的滑槽，用厚2mm的铁板制成宽40cm、高25cm的U型槽，每节净长175cm，搭接5cm，重28.5kg。为了减小滑槽入仓口的摆度，尽量减少平仓作业量，每块12m宽的面板设两条滑槽，施工运用效果良好。巴西的阿里亚坝，面板混凝土浇筑时采用长达170m的滑槽，混凝土也未出现分离现象。
6(1(5 面板与趾板施工期间，应加强气象预报工作。根据气象资料，对不同施工雨季事先作好妥善安排。
6(2 趾板施工
6(2(2 本条是基于国面板施工
6(3(1 对坝高度大于50m的坝，根据施工安排和工程运用的需要，面板混凝土可分段浇筑。如巴西1980年建成的160m高的阿里亚坝，混凝土面板分两期施工。哥伦比亚1985年建成的148m高的萨尔瓦兴娜坝，混凝土面板分三期浇筑。分段浇筑面板的实践已表明，在坝体填筑继续进行的同时，浇筑混凝土达某一中间高程是可行的，在经济上也是合理的。没有发现因随后坝体填筑引起的位移，而使前期浇筑的混凝土面板发生明显位移。分段浇筑的接缝，按施工缝处理，钢筋应穿过此缝。在不影响总进度前提下，宜优化面板混凝土浇筑时段。一般应避开高温季节浇筑面板混凝土。
6(3(2 每块混凝土面板尽可能地按照垫层表面轮廓放样，即在坝料填筑完成后，以3m×3m的网格对整个垫层面进行一次测量，设置作标志的测点，并测定与设计堆石表面的相对高程;然后根据这些数据，决定每块面板的混凝土厚度和纵剖面，以使超浇的混凝土量减至最少，并保证面板达到设计厚度的要求。
6(3(3 国 16
混凝土面板堆石坝施工规范SL49—94条文说明
6(3(4 面板混凝土的浇筑采用滑动模板从趾板到坝顶连续施工的技术，是本世纪60年代中期开始应用于面板堆石坝工程的。近年来，几乎所有的面板坝均采用滑模浇筑方法。我
国已建成的面板坝的施工实践表明，面板混凝土采用滑动模板浇筑，既能保证施工质量，又能加快施工速度，且能节省模板。因此，本条提出混凝土面板优先采用滑动模板浇筑。滑动模板的长度由面板的纵缝距离而定，宜选用3的倍数。为便于运输和适应面板不同宽度的要求，模板采用分段组合式，以3为设计模数拼装组合成各种长度的模板。如西北口坝的滑动模板，中段长6m，两侧段长3m，可拼装组成12m和6m两种不同跨度的模板，适应河床段与岸坡段不同条块宽度的面板浇筑;关门山坝滑模的分节长度为6m，两节组合可拼装成 12m的模板。本条对滑动模板设计提出四点要求，目的是使滑动模板安全可靠，施工方便。
根据国本条规定的目的在于使侧面模板满足使用要求。
6(3(7 面板混凝土的滑模施工，强调均匀布料、薄层浇筑。这一施工方法的优点是:?滑升牵引力小;?斜坡滑槽在集料斗控制下处于连续供料状态，减少混凝土拌和物的分离;?混凝土工作度小，其振动波不致因钢筋或模板传递使脱模混凝土受到微振而产生局部坍塌或隆起变形。根据施工经验，入仓混凝土的每层厚度控制在25,30cm范围较为适宜。
靠近侧模处的钢筋较密，又有止水设施，捣实较为困难。因此，对接缝止水部位混凝土振捣必须特别注意，应采用小振捣器(直径不大于30cm)仔细振捣，以确保质量。
6(3(8 滑模施工时的滑升速度，应与浇筑强度、脱模时间相适应。西北口坝滑升速度平均1(8m/h，最大曾达到4m/h，此时出模混凝土的凝结硬化程度低，易于泌水，影响施工正常进行。因此，对滑模的最大滑升速度应加以限制，不宜超过4m,h。
关门山坝，面板宽度12m，滑模沿坝坡向长度1.1m，混凝土坍落度4,5cm，滑升最大速度为2.2m,h，实际总平均滑升速度为0.8m,h。塞沙那坝，滑模宽度12.2m，沿坝坡向的长度为1.8m，混凝土坍落度5.1cm，平均滑升速度为l.8m,h。
阿里亚坝，面板宽度16m，滑模沿坝坡向长l.1m，混凝土坍落度8cm，平均滑升速度为1.5m/h。
萨尔瓦兴娜坝的滑模宽度为 15m，滑模沿坝坡向的长度为 1.8m，混凝土的平均坍落度为10cm，平均滑升速度第一期为1.8m,h，第二期为
2.2m,h，第三期为2.4m,h。
长江委信息研究中心馆藏 17
水利水电工程施工监理适用规范全文数据库根据上述工程的实际经验, 本条提出平均滑升速度控制为1,2m,h。
7 止水设施
7(1 一般规定
7(1(1 本条限定了施工的任意性，明确施工与设计的关系，确保遵循设计意图和施工质量。
7(1(2 本条旨在保证板间缝、周边缝附近混凝土面板的均匀性，并为面板端部提供一个良好的基础层，防止因厚度突变而产生过大的超静定应力，造成面板局部破坏和止水设施的破坏。所规定的不平整度要求，主要是参考了塞沙那坝的经验。
7(1(5 根据国金属与塑胶止水片
7(2(1 金属止水片的加工成型必须符合规格，以保证安装和工作可靠。要防止弯曲成型时金属止水片被折裂。根据苏联的经验，其弯曲半径与厚度之比必须大于1.O,1.5。
根据研究经退火处理的金属止水片，其延伸率和抗往复弯折能力大为提高;因此要求金属止水片在加工完毕后，必须进行退火处理，以降低其变形模量。铜片未退火时变形模量为116700MPa，退火后则为38200MPa，降低了66,。
7(2(2 本条旨在保证金属止水片与混凝土紧密结合，并防止因其自身缺陷而产生漏水通道。
7(2(3 金属止水片在现场进行衔接，为防止在接缝处产生渗漏，咬接、搭接后，必须再进行焊接处理。有时因施工条件限制，无法进行咬接、搭接时，可采用对缝贴焊。
金属止水片焊接方法较多，但以氧一乙炔焊最为普遍，其焊接质量也易掌握。
7(2(4 金属止水片空腔是使其具有较大变形能力的主要构造，为此必须防止其它刚性物质填入腔本条旨在保证金属止水片准确就位，同时要精心施工，以防止在施工过程中，金属止水片遭到破坏，产生位移或混凝土出现缺陷，引起绕渗。
7(2(6 止水带的衔接处是防渗的薄弱环节，应加强焊接质量控制，对橡胶止水带最好采用硫化器进行热粘合。其它方法的粘合质量，均不如长江委信息研究中心馆藏
18
混凝土面板堆石坝施工规范SL49—94条文说明热粘合法。对塑料止水带，由于塑料品种繁多，有各自的焊接要求，因此提出了参照厂家的规定进行焊接。
7(2(7 本条旨在保证橡胶、塑料止水片准确就位，并防止在施工过程中造成止水破坏。
7(3 嵌缝填料
7(3(1 嵌缝填料多为沥青类、高分子塑料类材料组成，性质极易变化。因此，必须严格控制其性能指标。生产配制时，对这些易老化原材料应严格遵守生产程序及技术规程，以防止达不到技术要求。
7(3(2 填料与混凝土接触面的质量直接关系到防渗能力，因此必须对有缺陷的混凝土表面进行处理，以保证填料的紧密结合。
7(3(3 本条强调了填缝材料在遭受高温时，易产生热老化。因此，必须控制其加热时间及加热温度。
7(3(4 密封塑胶盖片的作用一是防止紫外线直接照射填料而使其老化;二是与混凝土表面紧密粘接，防止漏水，保证水头压力100,荷载均匀的作用到填料上。当缝发生变形时，在该水头作用下能够将填料充满缝中，防止渗漏，同时盖片本身就是一道设置在表面的止水，因此，必须保证其与混凝土表面紧密结合并具有防渗性能。
8 观测仪器埋设
8(1 一般规定
8(1(1 本条强调了观测仪器埋设必须纳入施工计划，并设置专职人员负责。根据以往国现代堆石坝的施工，往往采用大型施工机械，以快速高强度填筑。为此，要求观测仪器的埋设应工艺简单、速度快，以尽可能地减少对施工的干扰。然而，在高密度的堆石填方中，开挖坑槽很困难，开挖后回填到原填筑状态更不容易，所以，在土石坝中广泛采用的、传统的坑槽式埋设方法，很难实施。故面板堆石坝观测仪器埋设，应优先采用不挖坑槽的埋设方法。但考虑到某些特殊情况和以往的习惯，本条规定以不挖坑槽埋设为主、坑式埋设为辅的埋设原则。
8(1(3 混凝土面板仪器的埋设，是在陡坡、薄面板的情况下进行，为此，本条特别强调人身、仪器安全。考虑到仪器周围混凝土的浇捣影响，本条还要求采取有效保护措施，以防仪器被损坏。
8(1(4 本条目的在于保证埋设的观测仪器不致因堆石坝过水渡汛受到破坏，以及汛后能正常启用。强调汛后及时恢复启用是鉴于西北口坝已有这些方面的教训。
长江委信息研究中心馆藏 19
水利水电工程施工监理适用规范全文数据库
8(2 堆石坝观测仪器埋设
8(2(1 水管式沉降仪直接在填筑坝面上埋设，不用开挖坑、槽，简单易行，在西北口等工程中已取得了这方面的经验，但还须强调施工保护，即仪器与其连接管、线以上可以恢复正常施工的最小安全填筑层厚度。本条参照有关土石坝的经验，以及在西北口的试验作了明确规定。对沉降测头的安全覆盖厚度规定为
1.5m，连接管的覆盖厚度为1.0m。
8(2(3 参照8(2(l。
8(2(4 土压力盒的埋设，除仪器保护外，应特别注意“埋设效应”问题。为达到较好的“埋设效应”，从埋设技术上来说，土压力盒的埋设，应使其周围的保护材料，同时具有尽可能近似于其原型材料的物理力学性质。为此，在堆石坝体中的土压力盒埋设，包括仪器基床面的制备与其感应膜的保护，可参照国混凝土面板观测仪器埋设
8(3(1 测斜仪的导管，一般顺面板坡面铺设，沿铺设线的面板表面即跟踪管的测斜基床面。此面应予处理、整平，务使平顺，无急剧凹凸。导管铺设时，应先将其下端固定于趾板上，并使管本条包括了现时应用的几种测缝计，即单向、二向、三向测缝计。后者包括组装型与单体型三向测缝计。单向、二向测缝计多用于面板竖缝监测，二向、三向测缝计多用于面板周边缝监测。
8(3(3 鉴于面板应变计埋设条件的恶劣，本条强调专人负责仪器周围的混凝土浇筑，并随时检查仪器讯号，确保埋设质量。
8(3(4 本条只规定了在垫层中埋设的方法。这一方法，在国外曾用于高兰坝等工程，在国质量控制
9(0(1 本条根据《水利基本建设工程施工质量检验办法》及《水利水长江委信息研究中心馆藏 20
混凝土面板堆石坝施工规范SL49—94条文说明电基本建设工程质量管理若干规定》的有关规定制订。
9(0(2 本条系根据《水利水电基本建设工程单元工程质量等级评定标准》(SDJ249,88)的精神，为了加强工程的质量管理，开展质量评定和评优工作，提高工程质量，结合混凝土面板坝的特点及要求，补充和制订了质量检查标准(见正文附录)，作为日常工程施工质量的检查标准。
