串口服务器Nport Server 安装使用说明
串口服务器Nport Server是将TCP/IP协议网络信号与485/232通讯信号进行互相转换的网络设备，在通讯领域的应用十分广泛，利用它我们可以将采用485/232通讯的设备延伸的网络（局域网或广域网）中的任何终端。在本工程中共采用两个串口服务器，一个和南瑞监测系统（含垂线、右岸引张线、扬压力、多点位移计、静力水准、坝后裂缝）相连，其IP地址为：10.144.84.4，网关为10.144.84.1，子网掩码为：255.255.255.0，其通讯速率设置为1200bps；另一个和联能监测系统（含内观、左岸引张线）相连，其IP地址为：10.144.84.5，网关为10.144.84.1，子网掩码为：255.255.255.0，其通讯速率设置为2400bps。1．口服务器Nport Server 安装
1．1硬件安装
电源线接入：将由电源适配器输出的电缆接入串口服务器的电源端，由于串口服务器工作电源要求是直流DC12V～30V，因此我们在接电源之前应先检查电源适配器的输出电压是否满足要求（12V～30V），在接线时要注意电源正负别接反，适配器的电源正接串口服务器电源端的正，适配器的电源正接串口服务器电源端的正。
网络线接入：利用网线将串口服务器的网络接口端与网络交换机相连即可。
485通讯线接入：串口服务器有232和485/422两个端口，在本项目中只用到485端口，将485端口的T+端接到485中继器的B端，将485端口的R+端接到485中继器的A端，将485端口的G端接到485中继器的G端。需要说明的是485中继器是对485信号进行放大整形的设备，共有两个485端口，这两个端口通讯放大是双向的，在接到串口服务器时任选485中继器的一个端口即可，485中继器的另一端口和监测系统通讯线相连（监测系统通讯线的红线接485中继器的A端，黑线接485中继器的B端，屏蔽线接485中继器的G端），在本监测系统中共利用两个485中继器，一个通讯速率是1200bps，用在南瑞系统，一个通讯速率是2400bps，用在南瑞系统。
1．2软件安装

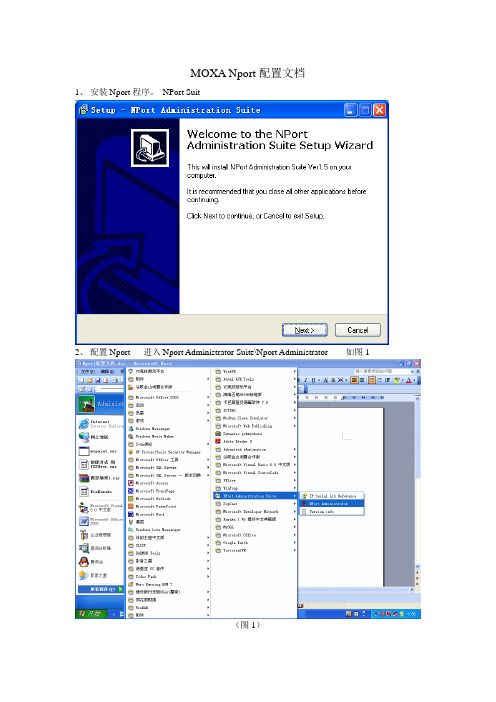

在本工程项目中采用的是Nport5230串口服务器，硬件安装完成后，我们在需要与监测系统相连的进行采集的计算机上安装它的设置软件，该软件在设备附
带的光盘内的Nport5230下，执行Setup.exe即进行安装，安装过程中无其他选择，只需按默认进行即可。
1．3软件设置
在执行完成硬件安装、软件安装后，我们启动Nport Administrator-Configuration程序对串口服务器进行设置。程序启动后的界面如下图：
单击Configuration开始进行设置，整个设置步骤如下：
1．3．1 查找串口服务器

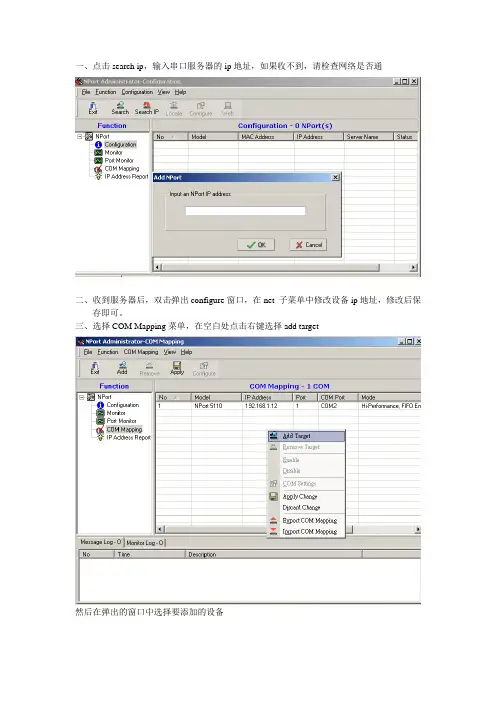

在单击Configuration后，再在右边的表格内单击右键，出现如下图所示的弹出菜单，选择Broadcast Search项开始在网络上查找串口服务器。
如果网络上连有串口服务器，就出现如下图的Searching窗口，共两个串口服务器，然后单击Stop按钮停止查找。如果Searching窗口未出现设备，则应检查计算机的防火墙安全等级是否置在“高”上，如是需将其置在“中”或者“低”上，仍不能查找到设备需检查网络通讯是否正常。
1．3．2 设置串口服务器
选择窗口的表格中的与南瑞监测系统相连的串口服务器设备，单击右键，选择Configure菜单，如下图：
当选中Configure菜单后出现Configuration窗口，选中Network按钮，出现如下图所示的界面，更改串口服务器的IP地址，选中Modify，在IP Address栏填入串口服务器的IP地址，连接南瑞监测系统的串口服务器的IP地址设为“10.144.84.4”，连接联能监测系统的串口服务器的IP地址设为“10.144.84.5”。选中下一个Modify，将子网掩码设为“255.255.255.0”（南瑞监测系统和去其他监测系统都一样），将网关设为“10.144.84.1”。
口，2为485/422口，先选中Port为2的栏，再按Setting按钮对端口进行设置。
（与南瑞监测系统相连的设为1200，与联能监测系统相连的设为2400），将FIFO
改为Disable，将Interface改为“RS-485,2wire”。
设置完成Port 2后，再设置Port 1，将Baud Rate（通讯速率）改为1200（与南瑞监测系统相连的设为1200，与联能监测系统相连的设为2400），将FIFO改为Disable，其他不用修改。
选中Operating Mode，出现如下图所示窗口，选中Modify，选中Port 1，按Setting按钮。
如下图，将Operatiing Mode改为“Real COM Mode”，将Max Connection（最大用户连接数，即串口网关允许同时连接的用户数量）改为4。
设置完选中Port 1后，再选选中Port 2，按照与选中Port 1同样设置即可。
完成以上设置后，程序会将以上修改后设置设置到串口服务器内。
对与联能监测系统相连的串口服务器进行设置，基本都一样，只是在设置通讯速率Baud Rate时改为2400。
1．3．3设置通讯端口
选中COM Mapping，在窗口的列表栏单击右键，出现弹出菜单，选中Add Target菜单，在列表栏中就会出现4个端口，与南瑞监测系统相连的串口服务器形成两个端口，NO（序号）为1、2，与联能监测系统相连的串口服务器形成两个端口，NO（序号）为3、4，Port为1的为232口，Port为2的为485/422口，如下图所示。
选中NO为2的端口，单击右键，选中COM Setting菜单，如下图所示。
当按下COM Setting菜单，出现COM Settings窗口，选中Basic Setting，将COM Number改为COM5，如下图。如果要改成其他COM口需将监测软件中的端口号改造与其一致，南瑞系统需更改dbjk数据库中config表及online数据库中的mcuinfo表对应字段，联能系统需更改LnCsk数据库中的HourCj表对应字
段。在本系统中NO为1的端口设置为COM4，NO为2的端口设置为COM5（南
瑞系统用），NO为3的端口设置为COM6，NO为4的端口设置为COM7（联能系统用）。
选中Advanced Setting，如下图，将FIFO改为Disable。
选中Serial Parameters，将Baud Rate改为1200，其他不用修改，如下图。
在本系统中NO为1（COM4）的端口Baud Rate设置为1200，NO为2（COM5）的端口Baud Rate设置为1200（南瑞系统用），NO为3（COM6）的端口Baud Rate 设置为2400，NO为4（COM7）的端口Baud Rate设置为2400（联能系统用）。
以上为NO为2的端口的设置，NO为1、3、4的端口设置基本与2相同，不同之处在设置中已做了说明。
完成以上设置后退出程序，程序会自动将以上设置保存在计算机内，我们监测系统就可以利用这些端口对现场设备进行采集。
