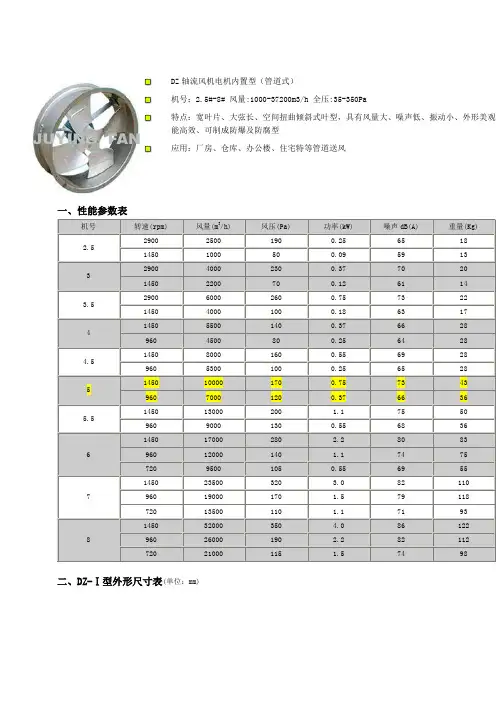

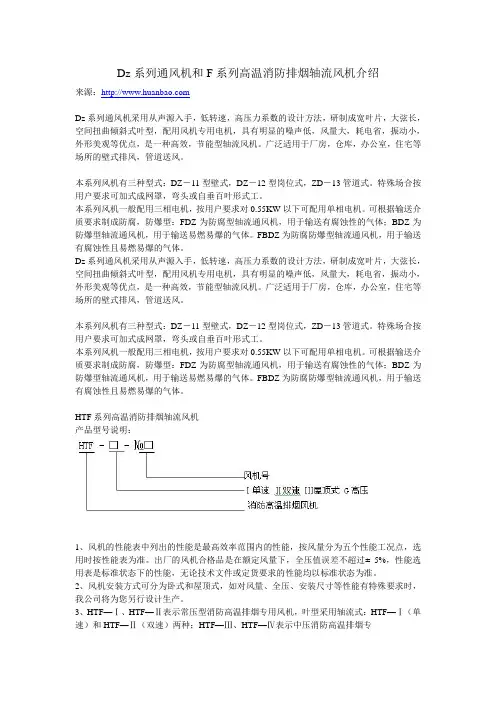

DZ轴流风机电机内置型（管道式）
机号：2.5#-8# 风量:1000-37200m3/h 全压
:35-350Pa
特点：宽叶片、大弦长、空间扭曲倾斜式叶型，具有风量大、噪声低、振动小、外形美观工
能高效、可制成防爆及防腐型
应用：厂房、仓库、办公楼、住宅特等管道送风

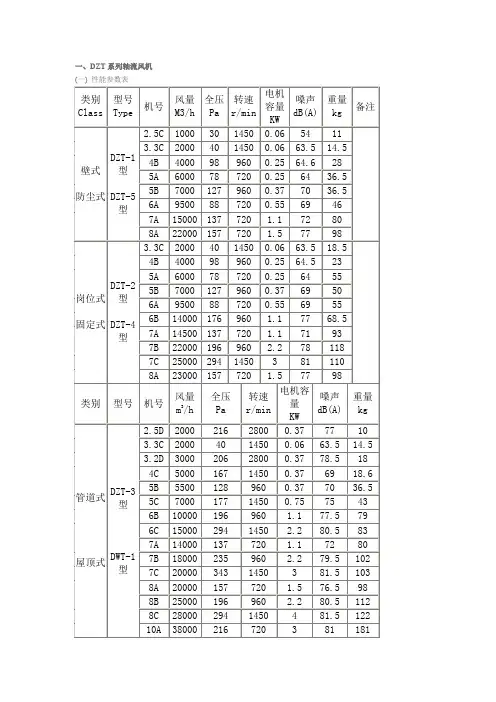

一、性能参数表
二、DZ-Ⅰ型外形尺寸表(单位：mm)
三、DZ-Ⅱ型外形尺寸表(单位：mm)
轴流风机轴流风机型号、用途、性能及轴流风机参数 ——（浙江聚英风机工业有限公司提供） 一、轴流风机型号名称、用途、性能 ■管道加压轴流风机 ●JSF轴流通风机（SDF） ●大风量轴流风机（JSF-Z） JSF轴流通风机是一种高轮毂比设计的新型节能管道加压风机，具有噪声低、风压适中、气动性能范围广、安装简单等特点，广泛应用于民用、商业及工业厂矿企业建筑工程的管道加压送排风 系统。 JSF风机有两种叶轮结构形式，JSF-A采用模压圆柱形轮毂式叶轮，具有效率高、风压大等特点。JSF-Z采用压铸铝合金叶轮，机翼型前掠扭曲可调叶片，具有噪声低、外形美观、铝质叶轮的防腐防爆性能优等优点，常用于机组设备冷却、机械生产线的工艺送风。 本系列风机一般为电机内置直联传动形式，也可做成电机外置皮带传动结构形式，用于输送特殊气 体介质的场所，如厨房排油烟、工业热气等。 ■边墙壁式轴流风机 ●DFBZ低噪声方形壁式轴流风机 DFBZ系列风机采用高效低噪声轴流叶轮、风机专用电机直联传动，方形消音型外壳（可进一步降低风机噪声；整机制成方形，墙体预留方孔简单，安装方便）。出风口装有铝合金自垂百叶（可防止室外雨水、灰尘和自然风向室内倒灌）；具有明显的外形美观，噪声低、运行平稳、安装牢固等优点，广泛适用于民用商用建筑工程和厂矿企业车间的低噪声壁式排风。可根据使用场合要求制成 防爆防腐型风机。 本系列风机一般配用三相电机，按用户要求可对0.55kW以下配用单相电机。
●DWEX边墙风机（WEX） DWEX系列风机采用先进的前掠型叶片、低噪音的外转子或内转子风机专用电机直联传动，方形外壳设计可以方便地安装在混凝土墙、砖墙或轻钢压型墙板上，方形防雨罩结构牢固，外形美观。具有噪声低、风量大、运行可靠、性能参数范围广、安装简便等特点，广泛应用于厂矿企业车间和民用、商用建筑工程的边墙壁式通风换气。根据输送介质的要求，可制成防腐、防爆型。 DWEX(WEX)系列风机一般用于边墙壁式排风，配设45°防雨罩（或特殊制造成60°）和防虫网（夜间可防止昆虫循灯光飞入车间）。可按需要制成边墙送风机型号为DWSP(WSP)，配设90°防雨罩(防风、雨、尘)和防虫网（夜间可防止昆虫循灯光飞入车间）。 附件选配：重力式止回风阀（可确保车间在风机不开时保持与室外隔绝），订货时注明。 ●DWBX板壁式轴流风机 DWBX系列风机采用高效翼型轴流式叶轮与低噪声电机直联驱动，压型金属板式外壳，具有墙面 安装简便、整机重量轻、运转平稳、外形美观。多用于轻钢结构建筑边墙、窗框安装的壁式送排风 场合。 选配附件：出风口可根据使用场合配设铝制重力式止回阀或加设防雨罩、配设防虫网等，更好的起 到防尘、防自然风倒灌作用。 DWBX系列风机一般用于排风，如用于送风需在订货时另行说明。 ●JYFF大风量窗式负压风机 ●DZ低噪声轴流风机 DZ系列风机采用宽叶片、大弦长、空间扭曲倾斜式的轴流叶轮、风机专用电机，直联传动。具有 明显的噪声低、风量大、耗电省、重量轻等优点。广泛适用于厂房、仓库、办公楼、住宅等场所的 壁式排风、管道送风。 本系列风机分:DZ-I型壁式（可加设网罩、防雨弯头或防尘自垂百叶）；DZ-II型管道式，带底脚。 DZ-III型电机外置式。
目录 A 通风机 (4) 1 通风机说明 (4) 1.1 工作原理 (4) 1.2 一般设计 (4) 1.3 轴承 (6) 1.4 调节 (6) 1.5 空气动力运行条件 (7) 2 使用说明 (9) 2.1 通风机启动前的准备 (9) 2.2 通风机启动程序 (10) 2.3 通风机的并联运行 (10) 2.4 通风机运行时的监视 (11) 2.5 通风机停机 (11) 3 通风机维护 (12) 3.1 停机期间的维护工作 (12) 3.2 停机时的维护工作 (12) 4 润滑说明 (13) 4.1 主轴承 (13) 4.2 进口导叶调节装置 (14) 5 故障原因和检修 (15) 6 通风机部件的拆卸和装配 (16) 6.1 联轴器拆卸和装配 (16) 6.2 叶轮拆卸和装配 (16) 6.3 轴承拆卸和装配 (17) 6.4 可调前导叶拆卸和装配 (18) 6.5 后导叶拆卸和装卸 (19)
7 备件订货说明 (19) 8 一般说明 (19) 8.1 管路连接 (19) 8.1.1 进口和出口管路 (19) 8.2 运输 (20) 8.3 风机在现场工地安装前的存放 (21) 8.3.1 箱件的存放 (21) 8.3.2 大件的存放 (21) 9 工地安装 (21) 10 AN风机设定的整定值 (28) B 附件 联轴器装配说明 THYSSEN HENSCEL C 附图 剖面图 AN 系列轴流风机大件吊装顺序图 AN 系列轴流风机转动组装配示意图 AN 系列轴流风机转轴系找正原理示意图 机壳装配图（须现场封焊的大型剖分式机壳供此图） 拆卸装置 测温装置安装I
轴流风机安装:安全技术交底-制度大全 轴流风机安装:安全技术交底之相关制度和职责，分项工程名称轴流风机的安装交底部位仓库交底日期交底人技术负责人专职安全员作业内容一、工作内容轴流风机的安装主要包括:安装前的准备工作、风机支座的焊接、在相应位置开口把彩钢瓦... 分项工程名称轴流风机的安装交底部位仓库交底日期交底人技术负责人专职安全员作业内容一、工作内容轴流风机的安装主要包括:安装前的准备工作、风机支座的焊接、在相应位置开口把彩钢瓦切去、风机的吊装、风机的安装。二、施工方法1.安装前的准备工作安装前应全面熟悉了解轴流风机的说明书,弄清风机工作的通风系统图纸,设备到货后,需开箱检查风机各部件是否齐全,机壳外部是否碰伤,特别要注意头部整流器是否有碰伤变形,各部件联接是否紧密,叶片、电机有无损伤,叶轮转动是否灵活,如发现问题应及时找相关单位予以修理及更换。没有问题后,在其四角开φ14孔.2.风机支座的焊接风机支座必须具有足够的强度和刚度,以保证能够承受风机运行时的负荷,采用长0.4m的∠50×5角钢两道,可靠焊接到墙体最上一圈横梁上,作为风机的支座。焊接前根据风机的开孔位置,对风机的底座进行开孔,大小为φ14。风机支座焊接前,需要搭设移动脚手架,焊接时利用脚手架及安全带进行操作。 3.在相应位置开口把彩钢瓦切去支座焊接完毕,根据风机的高度进行测量,确定排风口的大小及位置,并用铅笔画圆,然后用切割机开孔。 4.风机的吊装风机的吊装采用绳索捆缚牢固,上下专人配合把风机吊上去,吊装时不得损伤机件表面,转子、轴颈和轴封处均不应作为捆缚部位(有专用吊具要用专用吊具)。 5.风机的安装将风机与角钢上所开孔洞对齐,就位后,用4个φ12的螺栓拧紧。危害辨识作业环境高空坠落、物理打击、触电、易燃易爆、机械伤害机械状态机械状态良好人员状态人员状态良好,进行了安全技术交底安全技术交底内容——所有进场施工人员必须在接受三级安全技术教育后上岗,各工种人员严守本工种的安全操作规程;——现场技术员必须对相关操作人员进行安全、技术交底,并确认签字,留存备查;——施工人员必须按照要求使用安全防护用品;——风机用绳子吊装时,注意安全,并注意周围人员、机具安全,防止伤人、撞物;——电焊作业时,办理动火证,并按要求穿戴好防护用品;为防止着火,配备防火布、灭火器等消防用品;——电气、机具必须接地良好,使用焊机等设备时,遵守操作规程,防止机械伤害;——使用的脚手架必须为验收合格的脚手架,必须通过安全通道上下脚手架;——作业时,防止高空坠落,必须正确佩戴、使用安全带;所有工具放入工具包或工具箱中;——注意立体交叉作业,防止落物伤人及被人伤害;——根据作业环境的变化,制定相应的安全防护措施,防止危险事故的发生;——发现问题,及时上报。接受交底人签字年月日主管职责主编职责乘务员职责 欢迎下载使用，分享让人快乐
轴流式通风机 轴流风机又叫局部通风机，就是与风叶的轴同方向的气流(即风的流向和轴平行)，如电风扇,空调外机风扇就是轴流方式运行风机，是工矿企业常用的一种风机，它不同于一般的风机。轴流风机的电机和风叶都在一个圆筒里，外形就是一个筒形，用于局部通风，安装方便，通风换气效果明显，安全，可以接风筒把风送到指定的区域．如图图7-1-7所示，空气从轴向流入, 轴向流出。轴流风机在地下工程施工通风中得到广泛应用。 （1）轴流风机的基本组成 轴流风机由集风器, 叶轮, 导叶和扩散筒组成。集风器的作用是减少入口风流的阻力损失；叶轮的作用是, 叶轮旋转时叶片冲击空气, 使空气获得一定的速度和风压； 导叶的作用扭转从叶轮流出的旋转气流, 使一部分偏转气流动能变为静压能, 同时可减少 因气流旋转而引起的阻力损失；扩散筒的作用是将一部分轴向气流动能转变为静压能。（2）抽流风机的原理 叶片的旋转使空气受到冲击力, 从而使空气获得一定的速度和风压, 并由导叶和扩散筒将 部分动能转变为静压, 从而使风机出口具有一定的风速和风压。 3）轴流风机的主要结构参数 叶轮外径D, 叶轮轮毂直径d , 叶片的安装角θ(如图7-1-8所示), 安装角θ一般为10°、15°、20°、25°、30°、35°（如图7-1-9所示）。 1-叶片；2-导叶；3-轮毂 （4）轴流风机的传动方式 1.轴流风机型号200FZY4-D：200是风机的型号(一般是指风叶的直径),YZFZ中的F-风机,Z-轴流式风机,Y-圆筒式.4-电机的性能参数序号(一般是指电机的转速)也就是我们常说的4极电机. 2.T35-11-NO2.8是T35风机系列中的2.8号的风机，这是机械工业部规定的标准型号的风机。“T”表示用途“通用风机”；“35”表示风机轮毂比（根部直径与顶部直径之比）为0.35，“11”中前一个“1”在离心风机上表示“单吸入”，在轴流风机中没有意义，后面的“1”表示第一次设计；“NO2.8”表示2.8号风机（叶轮直径为0.28米）。 3.3#4#是轴流风机的机号，代表叶轮直径是300MM，400MM，NO.3.55就是T35-11-3.55号的，你的技术参数也是符合这款的要求的电机转速是2900R/MIN 4. YSF-5014型轴流风机、YSF-5632型轴流风机里面的Y、S、F、5014 632分别代表什么意思？YSF:电容启动与运转异步电动机，50:电机的中心高(前两位)，14:铁心外径(后两位) 5. TAD-NO2.5型轴流风机里面的T、A、D是什么意思，我直知道NO2.5是机号。 BDZ-11NO4B型轴流风机则是完全不明白里面的B、D、Z 以及后面的11NO4B是什么意思？T是通风的意思其他两个字母大概是厂家硬按上去的，B是防爆的意思，11和NO4B 分开11-NO4B这后面的B应该是传动方式，重量估计也就二十来斤。. 6.07-11NO29.5为锅炉引风机根据你的型号这个风机应该不是轴流风机二十离心风机 7.代表压力系数*10后的化整数,11代表比转速,；29.5为机号，说明风机叶轮直径为2.95米。 对风机来说，比转数=转速X√流量÷风压的3/4方，转速为rpm,；流量为m3/s,风压为mmH20 因此，流量大，压头小的机器的比转数就大，随着比转数的增大，机器由离心式变为混流式、再为轴流式，风机比转数为80以上，宜为轴流式。通风机的比转数在数值上等于几何相似的通风机在全压为10帕，流量为1米/秒时的转速。
A V45-12、A V50-12轴流压缩机操作规程 一、设备参数 1.1轴流压缩机 1.2变速器 1.3主电机
1.4机组运行参数 二、轴流风机启动前的检查与准备工作： 1、确认启动机组编号，对启动机组设备进行详细检查。 2、启动电动润滑油泵，调整油压在正常范围，缓慢打开去高位油箱的注油阀，待高位油箱视窗内有回油时，应立即关闭注油阀。 3、通过各轴承回油管路上的视窗检查，润滑系统畅通无阻，并无泄漏现象；同时检查油箱液位，不得低于最低值或报警值，油温应保持在25-30℃之间，否则应对其进行加热。 4、对电动润滑油泵进行自动联锁试验，确认正常后，一运一备。 5、启动电动盘车（或手动盘车），倾听机组内部应无异常声音，并确认部分转动灵活。 6、动力油系统检查：油箱液位不得低于最低值或报警值，油温不得低于25℃，否则应对油进行加热。 7、启动动力油泵，调整油压值在正常范围，并进行自动联锁试验，确认正常后，一运一备。 8、检查蓄能器内氮气压力，不得低于6.5 MPa，否则需冲氮，蓄能器一用一备；检查油冷却器，主电机空间冷却器的冷却水系统，应畅通并无泄漏现象。 9、检查气管路上所有阀门的手动部分是否灵活好用，送风管路上的阀门应关闭，并全开防喘振阀。 10、检查空气过滤器，确认其内部没有杂物。 11、按照AV45-12机组PLC开机画面要求进行操作试验，并确认正常。
三、机组的启动： 1、启动前停止电动盘车，并进行盘车装置分离确认。 2、启动机组前，同厂调度、所属变电站、配电室联系，经允许后，按启动机组按钮。 3、机组启动升速过程中，仔细侦听机组内部的声音，如发现不正常的声音或振动时，应立即采取措施，直至停车，排除故障后，再启动机组。 4、风机达到正常转速后，按照PLC画面操作要求，进行静叶释放等操作调整，并检查各参数及振动是否正常。 5、油冷却器出口油温达到45℃时，应打开油冷却器冷却水进出口阀门，调整冷却水流量，保持油冷却器出口油温在30-45℃，要求冷却器内水压低于油压。 6、调整主电机空间冷却器进出水阀，使电机温升低于105℃。 7、观察压缩机的定子、外壳在受热膨胀时，是否正常。 8、确认机组运行正常后，可以向高炉送风。 四、机组的送风操作： 1、送风时首先打开送风蝶阀，然后逐渐关闭旁通电动放风阀（1#机组为手动放风阀），调整防喘阀开度，注意观察逆止阀是否打开，按照微机运行工况画面进行工况调整，以满足高炉用风要求，以上操作应注意风压上升不宜过快，注意各参数的变化。 2、高炉发生放风时，操作人员应及时调整机组负荷，检查机组运行状况和各参数的变化情况。 3、高炉休风时，全开防喘振阀，同时调整静叶角度到26o-28o。 4、高炉憋风时，同高炉取得联系，适当打开防喘振阀，紧急情况下，可适当打开旁通电动放风阀（1#机组为手动放风阀），将风机工况点控制在安全区域(黄线以内)。 五、机组的停车： 1、接到高炉主控室允许停机的指令后，同所属的变电站、厂调度、配电工取得联系。 2、降低负荷，逐渐全开防喘振阀，电动放风（或手动放风阀），关闭送风蝶阀，调整静叶角度为26o-28o。 3、手动操作主电机停止按钮。 4、在停机过程中，要仔细观察机组的振动，并细听有无异常声音，记录机组的走时间。
轴流风机安装使用说明书 一、安装注意事项： 1.安装扩散筒 轴流风机的出风口,应装一扩散筒(如左图)其锥度 ≤15°，长度等于(1~1.5)倍管道直径。这样可以 减少风机的压力损失，提高风机的使用效率。 2.安装集流器 Don't(不合理) Do(合理) 轴流风机的进风口，应装一集流器（如左图）这 样可以为轴流风机工作提供合理的气流，提高风 机的性能，降低噪声。 3.安装柔性管道 接头Don't(不合理)Do(合理) 轴流风机两端接管道，当管道与管道间采用柔性 接头时，要求进风口柔性接头到风机距至少为１倍管道直径，而且柔性接头要处于张紧状态，这样可以避免由于柔性接头的变动使气流面积减小而引起倒流、涡流，从而减少压力损失而降低噪声。
4.安装变截面的变形管道 轴流风机两端安装变截面的弯形管道时，要求风 机与变截面管道要有过度接头其高度等于（１ １.５）倍风机叶直径，这样可以避免由于管道面 积突然变化而引起倒流，从而减少压力损失，提 高风几使用效率。 5.进出风口有 障碍物 Do(合理) Don't(不合理) 轴流风机进出风口有障碍物（如左图），将会阻 挠气流流向风机,导致气流挠动,从而使系统阻力 增加，流量减少，噪声增大,所以进出风口与障 碍物之间至少保证１倍管道直径的距离。 6.安全网 Do(合理) Don't(不合理) 轴流风机进风口直接露于大气中，为了保证人的 安全，以及防止杂物的吸入，应在进风口安装如 左图的安全网。 7、电机接线 按接线图的方法接线。 二、使用注意事项: 1、风机在第一次使用之前必须详细检查产品铭牌标志的电压和频率是否符合当地的要求,严
轴流风机技术说明 8.1采用规范与标准 设备及施工技术所涉及的产品标准规范、工程标准规范、验收标准规范等应遵照（但不限于）下列技术标准和规范。出现两个标准不一致，或本技术规格书所使用的标准与供货商所使用的标准不一致时，除非特别说明，应按较高标准执行，并且所有标准采用合同生效时的最新版本。 《通风机基本型式尺寸参数及性能曲线》（GB/T 3235） 《工业通风机尺寸》（GB/T 17774） 《消防排烟风机耐高温试验方法》（GA 211） 《工业通风机用标准化风道进行性能试验》（GB 1236） 《声学、风机和其它通风设备辐射入管道的声功率测定、管道法》（GB/T 17697） 《空调风机噪声声功率级测定—混响室法》（JB/T 10504） 《工业通风机现场性能试验》（GB/T 10178） 《一般用途轴流通风机技术条件》(JB/T 10562)； 《通风机转子平衡》（JB/T 91014） 《工业通风机叶轮超速试验》( JB/T 6445) 《风机包装通用技术条件》(JB/T 6444) 《工业通风机噪声限值》( JB/T 8690) 《通风机振动检测及其限值》（JB/T 8689） 《空调用通风机安全要求》（GB 10080） 《风机和罗茨鼓风机噪声测量方法》（GB/T 2888） 8.2技术要求 整体技术要求 （1）风机表面应清洁、平整、无碰伤、划痕及锈斑；漆层牢固、色泽均匀一致，无起泡、缩皱和剥落现象。 （2）电机为内置式。
（3）风机由机壳、叶轮、电机、软接头、电源接线盒等组成，吸风端无接管的风机需设置集流器和入口网罩。 （4）风机应为高效、低噪声设备。 （5）排风机（兼排烟风机）、排烟风机具有耐高温280℃、持续运行1h的功能要求。 （6）风机出口最大风速不超过17m/s。 （7）风机电机的底座及支架应有特别的锁紧及固定以保证安全可靠。 （8）在额定转速的工作区域内，风机的实测空气动力性能曲线与提供的性能曲线偏差应满足一下要求：（9）在额定流量、压力下，风机的流量、压力最大偏差不大于±5%，风机效率最大偏差不大于3%，噪声达到《工业通风机噪声限值》JB/T8690要求。 （10）风机使用寿命年限不小于15年，第一次大修前安全运转时间≥24000h。 （11）风机配用电机采用380V / 50Hz电源，电源接线盒须考虑合乎规定的进线要求并设于机壳外便于操作处（根据各车站设计要求确定）。 （12）由于风机设置在地下机房内，要求风机结构紧凑，且风机整体设计应考虑风机的拆卸维修，连接风机的软接、基础固定螺栓均可灵活拆卸。 （13）耐高温风机配套的软接需耐高温280℃/1h。 （14）风机叶轮的动、静平衡应满足G2.5级振动要求。所有风机在装配后应做整机动平衡，其标准应基于ISO 1940及AMCA 204/3标准G 2.5 级，出厂前并在每台风机上附有由计算机打印出的振动频谱分析图表。 8.3主要部件和材料性能 （1）叶片 1）风机动叶片采用高强度铝合金材料钢模压力铸造或高强度钢板叶片； 2）叶片与筒身间的运转间隙，普通风机应不大于叶轮直径的1%；排烟风机由于机械膨胀系数与常温不同，其间隙应不大于2%； 3）叶片应靠键与键槽牢固地固定在驱动轴上。轴向应通过锥套式连接结构将叶片缩紧在驱动轴相应的位置。便于拆装维护。 （2）电机 1）电机机轴承采用优质轴承，累计运行时间不小于7.5x104h，第一次维护
目录C 1通风机说明 (1) 1.1工作原理 (1) 1.2一般设计 (1) 1.3轴承 (2) 1.4调节 (3) 1.5空气动力运行条件 (3) 2使用说明 (5) 2.1通风机启动前的准备 (5) 2.2通风机启动程序 (5) 2.3通风机的并联运行 (6) 2.4通风机运行的监测 (6) 2.5通风机停机程序 (7) 3通风机维护 (8) 3.1停机期间的维护工作 (8) 3.2停机时的维护工作 (8) 4润滑说明 (10) 4.1主轴承 (10) 4.2可调前导叶装配 (11) 5故障原因和检修 (12) 6通风机部件的拆卸和装配 (1) 6.1联轴器拆卸和装配 (1) 6.2叶轮拆卸和装配 (1) 6.3主轴承拆卸和装配 (1) 6.4可调前导叶装配拆卸和装配 (2) 2 7备件订货说明 (3) 7.1备件库存 (3)
7.2订货 (3) 7.3存放要求 (3) 8般说明 (4) 8.1管路连接 (4) 8.2运输 (4) 8.3风机在现场工地安装前的存放 (5) 9工地安装 (6) 10An风机设定的整定值 (10) 11特别提示 (11) 12增压风机特别提示 (12) 附图 剖面图 AN系列轴流风机大件吊装顺序图 AN系列轴流风机转动组装配示意图 AN系列轴流风机转轴系找正原理示意图 测温装置安装I 测温装置安装II 失速报警装置（失速报警装置由我厂供货时） 测振装置布置图（测振装置由我厂供货时） AN系列风机系统控制功能表图 AN测试支管布置图 主轴承装配油脂填充区域图 主轴承装配测温孔润滑孔编号标识图 后导叶芯筒、锥形冷风罩测温穿线孔编号标识图
目录 一用途 (1) 二结构形式 (1) 三主要零部件及装配关系 (3) 四风机的安装调试和操作 (4) 五风机的维护与保养 (9) 六风机运转中主要故障及消除 (11) 七图1-1风机的传动方式 (12) 八图1-2风机的各种角度 (13) 九图1-3轴流风机结构各零部件名称及装配关系 (14) 十图2-1整体轴承箱传动组各零部件名称及装配关系 (15) 十一图2-2分体轴承箱传动组各零部件名称及装配关系 (16) 十二图2-3 F式传动组各零部件名称及装配关系 (17) 十三图3-1风机安装基础示意图 (18) 十四图3-2风机总图叶轮与进风口装配示意图 (19) 十五图3-3侧盖及甩油环的安装位置图 (20)
一、用途 通风机广泛应用在工厂、矿山、电站（厂）、石油、化工、冶金、轻纺、建材等各个行业。作为现场的通风换气、排烟除尘、物料输送、锅炉送、引风等。输送的介质主要为空气、烟气等，介质中所含的尘土或硬质颗粒不大于150毫克/立方米。送风机所输送介质的温度一般要求不超过80℃，引风机一般要求不超过250℃，通常在引风机入口加装除尘效率较高的除尘装置，减少进入风机介质的含尘量，延长风机的使用寿命。 二、结构形式 通风机的结构形式一般分为二大类：一类分为离心式，一类分为轴流式。离心式为轴向进风，径向出风。轴流式为轴向进风，轴向出风。从电动机一侧正视通风机，其叶轮顺时针旋转称为右旋风机，以“右”或者以“顺”表示。叶轮逆时针旋转称为左旋风机，以“左”或者以“逆”表示。离心风机的传动方式有A、B、C、D、E、F六种,根据使用现场安装方式和性能要求而选用（见图1－1）。 1、离心风机 （1）、离心风机不但有“左”“右”之分，还有机壳的出口角度之分，判定角度时应站在电机側正视风机，其出口中心线与水平线的夹角。一般机壳出风口有0°、45°、90°、135°、180°、225°、270°等七种角度。其他角度可重新设计。一般在总图上绘制的标准角度为右0°（为用户专供的图纸除外）。所以在基础施工时，必须根据订货的旋向及角度（总图上标有各种角度示意图）进行施工。（见图1－2）

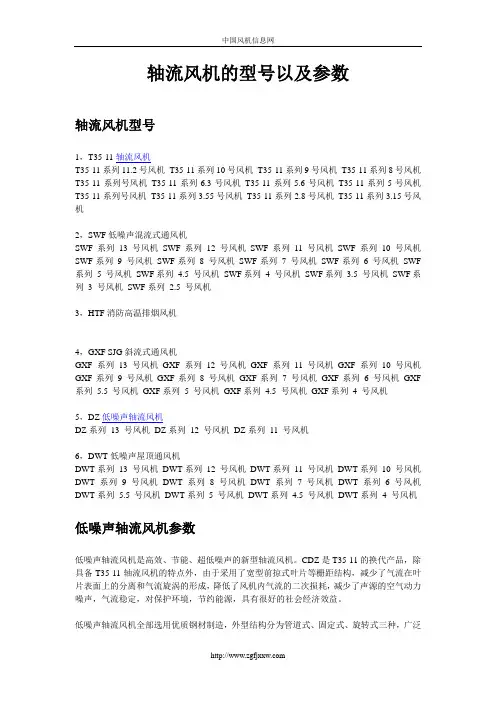

轴流风机型号参数
轴流风机轴流风机型号、用途、性能及轴流风机参数——（浙江聚英风机工业有限公司提供） 一、轴流风机型号名称、用途、性能 ■管道加压轴流风机 ●JSF轴流通风机（SDF） ●大风量轴流风机（JSF-Z） JSF轴流通风机是一种高轮毂比设计的新型节能管道加压风机，具有噪声低、风压适中、气动性能范围广、安装简单等特点，广泛应用于民用、商业及工业厂矿企业建筑工程的管道加压送排风系统。 JSF风机有两种叶轮结构形式，JSF-A采用模压
圆柱形轮毂式叶轮，具有效率高、风压大等特点。JSF-Z采用压铸铝合金叶轮，机翼型前掠扭曲可调叶片，具有噪声低、外形美观、铝质叶轮的防腐防爆性能优等优点，常用于机组设备冷却、机械生产线的工艺送风。 本系列风机一般为电机内置直联传动形式，也可做成电机外置皮带传动结构形式，用于输送特殊气体介质的场所，如厨房排油烟、工业热气等。 ■边墙壁式轴流风机 ●DFBZ低噪声方形壁式轴流风机 DFBZ系列风机采用高效低噪声轴流叶轮、风机专用电机直联传动，方形消音型外壳（可进一步降低风机噪声；整机制成方形，墙体预留方孔简单，安装方便）。出风口装有铝合金自垂百叶（可
防止室外雨水、灰尘和自然风向室内倒灌）；具有明显的外形美观，噪声低、运行平稳、安装牢固等优点，广泛适用于民用商用建筑工程和厂矿企业车间的低噪声壁式排风。可根据使用场合要求制成防爆防腐型风机。 本系列风机一般配用三相电机，按用户要求可对 0.55kW以下配用单相电机。 ●DWEX边墙风机（WEX） DWEX系列风机采用先进的前掠型叶片、低噪音的外转子或内转子风机专用电机直联传动，方形外壳设计可以方便地安装在混凝土墙、砖墙或轻钢压型墙板上，方形防雨罩结构牢固，外形美观。具有噪声低、风量大、运行可靠、性能参数范围广、安装简便等特点，广泛应用于厂矿企业车间和民用、商用建筑工程的边墙壁式通风换气。根据输送介质
轴流风机的使用说明 轴流风机应有子午加速方法和“准三元”流动理论，采用直线外筒、锥型毂、扭曲翼形叶片当然结构形式。压力较同型号轴流风机高，风量较同型号离心风机大。本系列通风机设计颖，结构紧凑，体积小，重量轻，易安装，与老式的离心式风机相比可节电20%，转速小于2000r/min时，噪声低于75dB(A)，风机联接管道和安装在空调箱内时，噪声小于70dB(A)。可代替2000pa以下的中。具有效率高、体积小、节能好，噪声低，安装方便等优点。低压离心风机，广泛用于宾馆、饭店、商场、写字楼、体育馆等民用建筑的通排风、管道加压送风及工矿企业的通风换气场所。其中双速风机可根据使用工况要求通过变速来调整所需风量、风压。 一、风机的结构特性 风机主要有叶轮、机壳、进口集流器、导流片、电动机等部件组成。叶轮采用有子午加速特点的扭曲平板焊接在轮毂上。经动平衡校验，超速试验，有良好的空气动力性能。机壳采用圆形，与消音功能的集风器联接成整体。出口装有导流片，具有良好的气流分布，压稳定。 二、风机的用途 杰仕力系列轴流通风机广泛用于隧道、地下车库、高级民用建筑、冶金、厂矿等场所的通风换气及消防高温排烟系列风机输送气体温度不得超过80℃，特殊环境可选用防暴型轴流风机，防腐型轴流风机。 三、风机性能的选择 风机的性能在性能表上查阅，表中列出的性能是最高效率范围内的性能，按流量分为五个特点，选用时按性能表为准，出厂的风机合格品
性能在额定流量下全压值不超过±5%。性能选用表是标准状态下的性能，无聊技术文件或订货要求的性能均按标准状态为准，标准状态大气压=101325Pa，t=20相对温度Ψ=50%空气状态，当实际使用条件下与上述不符合时按有关公式进行换算，风机安装方式可分为立式或卧式，如立式安装在订货中注明，如流量，压力安装尺寸等性能参数有特殊要求，公司将为您另行设计生产。 四、风机安装 1.安装前应认真检查风叶及机壳有否因运输损坏或变形，否则应待修复后方可安装； 2.检查连接螺栓是否松动，风机起动前，首先要检查风机管道内有无妨碍转动的物品； 3.检查电机绝缘性能是否良好，接通电源后查看有无磨擦碰撞及异常振动； 4.风机振动产生的原因很多，可从下述方面进行检查： a.）叶轮与风筒相磨擦，并发出异常的声响及振动； b.）支架底脚螺栓未紧固，亦会出现较大的振动； c.）叶轮与轴套的连接螺栓松动； d.）)支架与电机连接螺栓松动导致叶轮不平衡，轴承损坏而造成激烈振动； 5.在常温下运转发现电机温升过高，则可能由下列原因造成： a.）电机轴承损坏，配合间隙小，不符合要求； b.）轴与轴随安装歪斜，两个轴承不同轴度； c.）电源电压过低
使用说明书(ASN系列送风机通用部分) 产品型号: 产品代号: 文件编号: 144-1 SY 产品出厂编号: 产品出厂日期: 年月 沈阳鼓风机厂
目录 1用途 2风机结构简介 2.1 转子总装 2.2 轴承组 2.3 定子部件 2.4 自控调节系统 2.5 挠性联接 3风机的安装 3.1 基础 3.2 安装和检修时需要的起吊设备 3.3 平台和扶梯 3.4 定子部件的安装 3.5 轴承组的安装 3.6 轮毂部的安装 3.7 叶片的安装 3.8 叶片顶部与主体风筒内表面之间间隙的限值与调整3.9 液压调节部分的安装 3.10 伺服马达的安装 3.11 叶片角度的调整 3.12 挠性联接的安装 3.13 联轴器的安装 3.14 仪表的安装 3.15 对管网调节风门的要求 4风机的试运转 4.1 试运转前的检查项目 4.2 启动 4.3 试运转期间的测量项目 4.4 停机 5风机的运行
5.1 风机的启动及停机程序5.2 运行中的报警 5.3 风机并联运行注意事项5.4 风机的润滑 5.5 液压系统的液压油 5.6 液压调节机构的运行6常见故障与分析 7风机的检修 7.1 液压调节部分 7.2 轮毂及叶片 7.3 调节驱动装置 7.4 主轴承及油管路 8说明书附图
1用途 本产品系沈阳鼓风机厂按引进丹麦NOVENCO公司V ARIAX大型轴流风机专有技术制造的动叶可调轴流通风机系列产品之一。适用于大型电站锅炉送风系统。该产品技术先进，具有运转中可调节叶轮叶片角度和风机效率高的特点。同时由于高效率区域宽广，变工况下运行经济、节能显著。另外，结构设计合理，运行时噪音低，安全可靠。 2风机结构简介 风机主要由转子总装、轴承组、进气箱、主体风筒、扩散器、液压调节管路、自控调节系统、联轴器、挠性联接和底座等组成。另外，为了进行噪声控制，风机成套供应消声器。 2.1 转子总装 转子总装部分包括轮毂部、叶片、液压调节机构、调节拉叉和调节驱动装置。 轮毂部和叶片组成叶轮。轮毂部内设有叶片调节机构与液压调节机构相连。调节叶片角度时，由风机外部的伺服马达带动调节驱动装置，经调节拉叉液压机构动作，推动轮毂部的调节机构转动叶片，叶片与轮毂的连接采用4个或6个高强度螺钉将叶片固定在轮毂内的叶片轴上。叶片轴上装有推力轴承，使得调节灵活。 液压调节机构设计成液压随动系统，动作平稳，滞后小。液压缸的最大轴向推力见说明书专用部分叶片角度调节速度表。液压缸由液压调节油站供油。调节拉叉装有关节轴承，调节时不会卡死。调节驱动装置中设有调节限位螺钉和调节角度显示盘，叶片角度的调节范围为45°。 2.2 轴承组 轴承箱为碳钢型材焊接结构，具有足够的刚性，并便于安装找正。 主轴采用滚动轴承支撑，稀油润滑或脂润滑。轮毂侧为支承轴承，联轴器侧为支承推力轴承。 2. 3 定子部件 定子部件主要由导轨、进气箱、主体风筒、扩散器等组成。主要采
轴流风机选型、型号、参数(精)
轴流风机选型、型号、参数(精)
轴流风机轴流风机型号、用途、性能及轴流风机参数 ——(浙江聚英风机工业有限公司提供一、轴流风机型号名称、用途、性能■ 管道加压轴流风机 ● JSF 轴流通风机(SDF ● 大风量轴流风机(JSF-Z JSF 轴流通风机是一种高轮毂比设计的新型节能管道加压风机,具有噪声低、风压适中、 气动性能范围广、安装简单等特点,广泛应用于民用、商业及工业厂矿企业建筑工程的管道加压送排风系统。 JSF 风机有两种叶轮结构形式, JSF-A 采用模压圆柱形轮毂式叶轮,具有效率高、风压大等特点。 JSF-Z 采用压铸铝合金叶轮,机翼型前掠扭曲可调叶片,具有噪声低、外形美观、铝质叶轮的防腐防爆性能优等优点,常用于机组设备冷却、机械生产线的工艺送风。 本系列风机一般为电机内置直联传动形式, 也可做成电机外置皮带传动结构形式, 用于输送 特殊气体介质的场所,如厨房排油烟、工业热气等。 ■ 边墙壁式轴流风机 ● DFBZ 低噪声方形壁式轴流风机 DFBZ 系列风机采用高效低噪声轴流叶轮、风机专用电机直联传动,方形消音型外壳(可进
一步降低风机噪声;整机制成方形,墙体预留方孔简单,安装方便。出风口装有铝合金自 垂百叶(可防止室外雨水、灰尘和自然风向室内倒灌 ;具有明显的外形美观,噪声低、运行平稳、安装牢固等优点, 广泛适用于民用商用建筑工程和厂矿企业车间的低噪声壁式排风。 可根据使用场合要求制成防爆防腐型风机。 本系列风机一般配用三相电机,按用户要求可对 0.55kW 以下配用单相电机。 ● DWEX 边墙风机(WEX DWEX 系列风机采用先进的前掠型叶片、低噪音的外转子或内转子风机专用电机直联传动,方形外壳设计可以方便地安装在混凝土墙、砖墙或轻钢压型墙板上, 方形防雨罩结构牢固, 外形美 观。具有噪声低、风量大、运行可靠、性能参数范围广、安装简便等特点,广泛应用于厂矿企业 车间和民用、商用建筑工程的边墙壁式通风换气。根据输送介质的要求,可制成防腐、防爆型。 DWEX(WEX系列风机一般用于边墙壁式排风, 配设 45°防雨罩(或特殊制造成 60°和防虫网 (夜 间可防止昆虫循灯光飞入车间。可按需要制成边墙送风机型号为 DWSP(WSP,配设 90°防雨罩 (防风、雨、尘 和防虫网(夜间可防止昆虫循灯光飞入车间。 附件选配:重力式止回风阀(可确保车间在风机不开时保持与室外隔绝 ,订货时注明。 ● DWBX 板壁式轴流风机 DWBX 系列风机采用高效翼型轴流式叶轮与低噪声电机直联驱动,压型金属板式外壳,具
轴流风机安装使用说明书 轴流风机的岀风口，应装一扩散筒（如左图）其锥度 坯5°长度等于（1?1.5）倍管道直径。这样可以 少风 机的压力损失，提高风机的使用效率。 轴流风机的进风口，应装一集流器（如左图）这 样可以 为轴流风机工作提供合理的气流，提高风 机的性能， 降低噪声。 轴流风机两端接管道，当管道与管道间采用柔性 接头时，要求进风口柔性接头到风机距 至少为 1倍管道直径，而且柔性接头要处于张紧状态， 这样可以避免由于柔性接头的变动使气流面积减 小而 引起倒流、涡流，从而减少压力损失而降低 噪声。 、安装注意事项: 1.安装扩散筒 Don* t ］不舎 理） Do （含理） 2.安装集流器 Don't （不合3.安装柔性管 道接头 Do （合理） Do （合 理） Don't （不合理）
_轴流风机两端安装变截面的弯形管道时，要求风 机与变截面管道要有过度接头其高度等于（1 .5）倍风机叶直径，这样可以避免由于管道面 丢化而 引起倒流，从而减少压力损失，提 轴流风机进岀风口有障碍物（如左 图），将会阻 挠气流流向风机，导致 气流挠动，从而使系统阻力 增加，流 量减少，噪声增大，所以进岀风口与 障 碍物之间至少保证1倍管道直径的 距离。 轴流风机进风口直接露于大气中，为了保证人的 安 全，以及防止杂物的吸入，应在进风口安装如 左图的安全网。 7、电机接线 按接线图的方法接线。 、使用注意事项 1、风机在第一次使用之前必须详细检查产品铭牌标志的电压和频率是否符合当地的要求 ，严4.安装变截面的变形管道 Don* t （不合理〕 5. 进出风口有 障碍物 Do （合理） 6. 安全网 Do （合 理） Do （替 理〕 Air
使用说明书 (AST系列一次风机通用部分产品型号: 产品代号: 文件编号: 144-3SY 产品出厂编号: 产品出厂日期: 年月 沈阳鼓风机厂 目录 1用途 2风机结构简介 2.1 转子总装 2.2 轴承组 2.3 定子部件 2.4 自控调节系统 2.5 挠性联接 3风机的安装 3.1 基础
3.2 安装和检修时需要的起吊设备 3.3 平台和扶梯 3.4 定子部件的安装 3.5 轴承组的安装 3.6 轮毂部的安装 3.7 叶片的安装 3.8 叶片顶部与主体风筒内表面之间间隙的限值与调整 3.9 液压调节部分的安装 3.10 伺服马达的安装 3.11 叶片角度的调整 3.12 挠性联接的安装 3.13 联轴器的安装 3.14 仪表的安装 3.15 对管网调节风门的要求 4风机的试运转 4.1 试运转前的检查项目 4.2 启动 4.3 试运转期间的测量项目 4.4 停机
5风机的运行 5.1 风机的启动及停机程序 5.2 运行中的报警 5.3 风机并联运行注意事项 5.4 风机的润滑 5.5 液压系统的液压油 5.6 液压调节机构的运行6常见故障与分析 7风机的检修 7.1 液压调节部分 7.2 轮毂及叶片 7.3 调节驱动装置 7.4 主轴承及油管路 8说明书附图 1用途 本产品系沈阳鼓风机厂按引进丹麦NOVENCO公司V ARIAX大型轴流风机专有技术制造的动叶可调轴流通风机系列产品之一适用于大型电站锅炉一次风系统该 产品技术先进具有运转中可调节叶 轮叶片角度和风机效率高的特点同时由于高效率区域宽广变工况下运行经济节 能显著另外结构设计合理运行时噪音低安全 可靠
风机选型的一般步骤 1、计算确定场地的通风量 风机风量的定义为:风速V与风道截面积F的乘积.大型风机由于能够用风速计准确测出风量，所以风量计算也很简单.直接用公式Q=VF.便可算出风量. 风机数量的确定根据所选房间的换气次数.计算厂房所需总风量.进而计算得风机数量. 计算公式:N=V×n/Q 其中:N--风机数量(台), V--场地体积(m3), n--换气次数(次/时), Q--所选风机型号的单台风量(m3/h). 风机型号的选择应该根据厂房实际情况.尽量选取与原窗口尺寸相匹配的风机型号.风机与湿帘尽量保持一定的距离(尽可能分别装在厂房的山墙两侧).实现良好的通风换气效果.排风侧尽量不靠近附近建筑物.以防影响附近住户.如从室内带出的空气中含有污染环境.可以在风口安装喷水装置.吸附近污染物集中回收.不污染环境 2、计算所需总推力It It=△P×At(N) 其中,At:隧道横截面积(m2) △ P:各项阻力之和(Pa);一般应计及下列4项: 1) 隧道进风口阻力与出风口阻力; 2) 隧道表面摩擦阻力,悬吊风机装置、支架及路标等引起的阻力; 3) 交通阻力; 4) 隧道进出口之间因温度、气压、风速不同而生的压力差所产生的阻力. 3、确定风机布置的总体方案 根据隧道长度、所需总推力以及射流风机提供推力的范围,初步确定在隧道总长上共布置m组风机,每组n台,每台风机的推力为T. 满足m×n×T≥Tt的总推力要求,同时考虑下列限制条件: 1) n台风机并列时,其中心线横向间距应大于2倍风机直径 2) m组(台)风机串列时,纵向间距应大于10倍隧道直径 4、单台风机参数的确定 射流风机的性能以其施加于气流的推力来衡量,风机产生的推力在理论上等于风机进出口气流的动量差(动量等于气流质量流量与流速的乘积),在风机测试条件先,进口气流的动量为零,所以可以计算出在测试条件下,风机的理论推力: 理论推力=p×Q×V=pQ2/A(N) P:空气密度(kg/m3) Q:风量(m3/s) A:风机出口面积(m2) 试验台架量测推力T1一般为理论推力的0.85-1.05倍.取决于流场分布与风机内部及消声器的结构.风机性能参数图表中所给出的风机推力数据均以试验台架量测推力为准,但量
轴流式通风机安装、维护、使用说明书 一、概述 浙江上风实业股份有限公司凭借近三十年的风机专业研发经验，并借鉴国外轴流风机的先进经验，联合国内科研单位、大专院校，通过精心设计、计算和大量模型和实物风机试验、开发和逐步扩展、完善，已拥有DZ、T35、T40、DBF、LTF(JT-LZ)、LFF、SFZ、SWF、HTF、SDF等10个系列250多种规格的轴流式通风机。上风设计生产的轴流式通风机具有效率高、噪声低、性能曲线平稳、运行高效区宽、结构紧凑、运行安全可靠、变工况调节简单、安装维护保养简便等显著特点，其综合性能领先于同行业同类产品，处于国内领导者的地位。输送介质为空气和自然的、对人体无害的气体。上风生产的轴流式通风机已广泛应用于工矿企业、地铁、隧道、发电厂、高层建筑、地下车库等HV AC系统和消防排烟系统，经过运行考核，用户给予了高度评价。 二、风机的安装 2.1、安装前须知 保证安装质量，提高工作效率，需做好安装前的准备工作： 1）熟悉安装对象的设计图样、资料、说明书等设计文件。包括：熟悉通风机本体的安装图样，掌握通风机的结构特征；熟悉通风机工作的通风系统图样，熟知通风机在系统中的工作状况和作用；熟悉通风机基础验收规范及其施工情况，按设计图样查对通风机的规格、型式、叶轮的旋转方向、配用原动机的动力要求、地脚螺栓孔中心距、进出风口法兰孔径和方位及中心距，轴的中心标高等是否符合设计要求。 2）按装箱单清点通风机的附件、配件、零件的规格、数量，然后进行外观检查，如外壳是否有锈蚀、凹陷伤损、转子是否有变形和碰伤等。 3）对检查出的问题，包括设计、设备、施工等问题，应立即提交有关部门解决，否则不能进行安装工作。 4）检查清单，应由专人负责保管，小型零件用原箱钉好保管，通风机、电动机应设防雨棚，产品底部设垫木，严防产品露天放置，或沉陷在泥水中。 5）注意，以上工作应与负责设备供应主管部门共同进行，并做好检查核对详细记录。 2.2、安装说明
目录 5.00 运行页码5.01启动前试运 (2) 5.02风机辅助设备 (2) 5.03启动条件 (3) 5.04停机状况 (5) 5.05控制说明 (6) 5.06调节说明 (6) 5.07运行过程中报警 (7) 5.08液压调节系统 (11) 5.09扰动 (14) 5.10间隙机构的结构与用途 (14) 5.11失速 (15) 5.12失速检测器 (16) 5.13并列运行 (17) 5.14失速监测 (18) 5.15故障分析及消除方法 (18)
5.00 运行 5.01启动前试运 所有部件都已安装完毕并且地脚螺栓灌浆后，试运转约8-10小时，观察运行是否达到满意的效果。 试运前，做如下检查： 1. 检查管道布置（入口和出口管道）及风机本体，确保彻底清洁干净，无任何可能造成风 机损坏的异物。 2. 检查风机检修门是否都关紧了。 3. 检查进气箱和扩散器的膨胀节是否可移动并不会发生风机和管道间的金属碰撞。 4. 检查液压泵是否已经启动，水冷器是否已经连接好。 5. 检查润滑装置（如果有）和液压装置是否把紧。 6. 检查加热元件是否连接好． 7. 检查伺服电机是否接好。 8. 检查密封风机是否连接好 9. 检查入口挡板是否正常工作。 10. 检查出口挡板是否正常工作。 试运行: 检查风机主轴承的温度并填写传递单F-12083 检查风机的振动等级并填写传递单F-12083。参考振动范围F-12301. 检查主驱动电机的线圈和轴承温度。填写传递单F-12083. 检查液压站和润滑油站的液位 检查管路/软管与旋转密封件和轴承的连接 如果运行过程中，噪声或振动过大，需调查原因并排除故障 5.02风机辅助设备 风机配有下列辅助设备： ●液力叶片角度调节装置 ●水冷控制油站 ●水冷润滑油站 ●配有强迫油润滑装置的主轴承和主电机 ●轮毂加热元件
