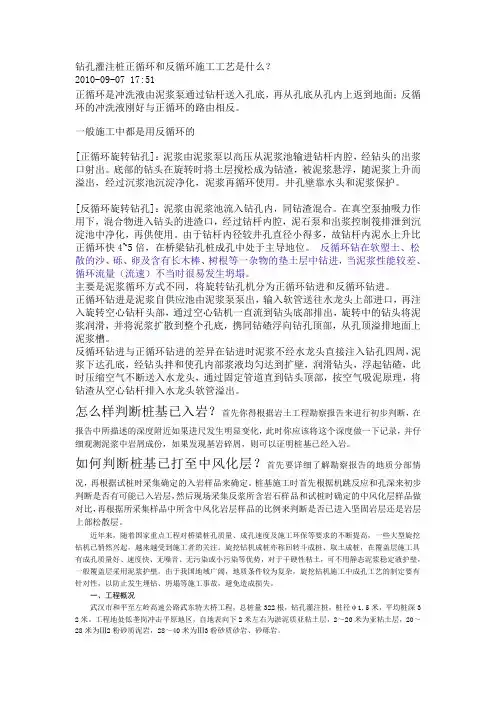

钻孔灌注桩正循环和反循环施工工艺是什么？
2010-09-07 17:51
正循环是冲洗液由泥浆泵通过钻杆送入孔底，再从孔底从孔内上返到地面；反循环的冲洗液刚好与正循环的路由相反。
一般施工中都是用反循环的
[正循环旋转钻孔]：泥浆由泥浆泵以高压从泥浆池输进钻杆内腔，经钻头的出浆口射出。底部的钻头在旋转时将土层搅松成为钻渣，被泥浆悬浮，随泥浆上升而溢出，经过沉浆池沉淀净化，泥浆再循环使用。井孔壁靠水头和泥浆保护。
[反循环旋转钻孔]：泥浆由泥浆池流入钻孔内，同钻渣混合。在真空泵抽吸力作用下，混合物进入钻头的进渣口，经过钻杆内腔，泥石泵和出浆控制筏排泄到沉淀池中净化，再供使用。由于钻杆内径较井孔直径小得多，故钻杆内泥水上升比正循环快4~5倍，在桥梁钻孔桩成孔中处于主导地位。反循环钻在软塑土、松散的沙、砾、卵及含有长木棒、树根等一杂物的垫土层中钻进，当泥浆性能较差、循环流量（流速）不当时很易发生坍塌。
主要是泥浆循环方式不同，将旋转钻孔机分为正循环钻进和反循环钻进。
正循环钻进是泥浆自供应池由泥浆泵泵出，输入软管送往水龙头上部进口，再注入旋转空心钻杆头部，通过空心钻机一直流到钻头底部排出，旋转中的钻头将泥浆润滑，并将泥浆扩散到整个孔底，携同钻碴浮向钻孔顶部，从孔顶溢排地面上泥浆槽。
反循环钻进与正循环钻进的差异在钻进时泥浆不经水龙头直接注入钻孔四周，泥浆下达孔底，经钻头拌和使孔内部浆液均匀达到扩壁，润滑钻头，浮起钻碴，此时压缩空气不断送入水龙头，通过固定管道直到钻头顶部，按空气吸泥原理，将钻渣从空心钻杆排入水龙头软管溢出。
怎么样判断桩基已入岩？首先你得根据岩土工程勘察报告来进行初步判断，在
报告中所描述的深度附近如果进尺发生明显变化，此时你应该将这个深度做一下记录，并仔细观测泥浆中岩屑成份，如果发现基岩碎屑，则可以证明桩基已经入岩。
如何判断桩基已打至中风化层？首先要详细了解勘察报告的地质分部情
况，再根据试桩时采集确定的入岩样品来确定。桩基施工时首先根据机跳反应和孔深来初步判断是否有可能已入岩层，然后现场采集反浆所含岩石样品和试桩时确定的中风化层样品做对比，再根据所采集样品中所含中风化岩层样品的比例来判断是否已进入坚固岩层还是岩层上部松散层。
近年来，随着国家重点工程对桥梁桩孔质量、成孔速度及施工环保等要求的不断提高，一些大型旋挖钻机已悄然兴起，越来越受到施工者的关注。旋挖钻机成桩亦称回转斗成桩、取土成桩，在覆盖层施工具有成孔质量好、速度快、无噪音、无污染或小污染等优势，对于干硬性粘土，可不用静态泥浆稳定液护壁，一般覆盖层采用泥浆护壁。由于我国地域广阔，地质条件较为复杂，旋挖钻机施工中成孔工艺的制定要有针对性，以防止发生埋钻、坍塌等施工事故，避免造成损失。
一、工程概况
武汉市和平至左岭高速公路武东特大桥工程，总桩量322根，钻孔灌注桩，桩径φ1.5米，平均桩深3 2米。工程地处低垄岗冲击平原地区，自地表向下2米左右为淤泥质亚粘土层，2～20米为亚粘土层，20～28米为Ⅲ2粉砂质泥岩，28～40米为Ⅲ3粉砂质砂岩、砂砾岩。
二、成孔工艺
采用旋挖钻机取土成孔，成桩工艺：定桩位→埋护筒→注泥浆→钻进取土→一次清孔→放钢筋笼→插入导管→二次清孔→砼灌注→拔出护筒。施工中最大的难题是钻孔作业至2～20米亚粘土层时，桩孔缩径现象严重及成桩过程中孔的坍塌。经研究发现，除操作手在控制钻进尺度及回转斗提升速度等方面显得经验不足外，最大的影响在于静态泥浆的配比、钻具的结构及护筒的埋护不合理，易造成护壁泥皮过薄、钻具下方负压过高及孔口渗透，从而引起坍塌事故。
三、静态泥浆的配比
旋挖取土成孔中，静态泥浆作为成孔过程的稳定液，主要作用是护壁。可在孔壁处形成一薄层泥皮，使水无法从内向外或从外向内渗透。针对工程的地质情况，加强泥浆技术，重新调整泥浆配比，控制泥浆比重，提高泥浆质量，增加粘性及润滑感，适当添加处理剂，增强絮凝能力，确保护壁泥皮的厚度及强度。初次注入泥浆，尽量竖直向下冲击在桩孔中间，避免泥浆沿护筒侧壁下流冲塌护筒根部，造成护筒根部基土的松软，正式钻进前，再倒入2～3袋膨润土，启动钻机的高速甩土功能，进行充分搅拌，提高膨润土的含量，增大护筒底部同基土结合处护壁泥皮的厚度，防止钻进过程孔口渗漏坍塌。
四、护筒的埋护
针对现场地质情况，专门定制高3米、厚10毫米、直径φ1．9米的护筒。护筒内径尺寸较大，能贮存足够的泥浆，在钻杆提出桩孔时，可确保护筒内的水压，维护孔壁泥皮的稳定。同时单边侧隙达到200毫米，可有效避免回转斗升降过程碰撞、刮拉护筒，保护孔口的稳固。钻进过程，操作手凭经验目测对孔定位，工作强度加大，易于疲劳，且精度低，容易造成孔的偏差及砼的超方。施工时采用的钻机具有快速回转自动定位功能，每个工作循环均能精确对孔定位，即降低了操作手的劳动强度，同时能保证成孔质量，有效解决了大护筒带来的负面影响。特制3米高护筒，可以埋至淤泥质亚粘土层以下500毫米，能有效防止孔口渗漏坍塌及周围环境振动、冲击对桩孔的影响。护筒埋设的传统方法：先用φ1.5米的回转斗钻至护筒深度，侧壁安装边刀扩至护筒外径尺寸，副卷吊起，放入护筒，校正，层层填埋夯实。采用传统方法，劳动强度大，效率低，耗时长，埋设护筒通常需要3～4小时，几乎占到总成孔时间的一半。新研发一种超长护筒专用驱动器，固定在动力头下端的承撞体上，通过销轴，将护筒直接安装在驱动器上，利用动力头边旋转边加压的功能，将护筒压至规定的埋设位置，再取土成孔。有效提高护筒跟土壤的结合度，增强抗外界振动、冲击的能力，在注浆或提升回转斗时有效防止渗水、漏浆现象的发生，降低孔口坍塌的概率，节约了时间，提高了效率，降低了强度。护筒应高出地面150～300毫米，除保护孔口防止坍塌外，还用以防止表面水或地面漏浆、杂物等滑落孔中。
五、回转斗的结构
施工初期，提供钻机的设备租赁公司采用自制的双门底开式回转斗，圆柱型盛料桶，侧壁无泥浆导流槽，底盘无侧齿，使用中发现，液压系统压力偏高，回转斗提升力明显增大，且桩径缩孔现象较为严重。经工程技术人员分析，主要原因在于回转斗的结构不合理，提升回转斗时下方产生较大负压，从而导致提升阻力增大及孔壁收缩、坍塌。通过改进，将回转斗盛料桶改为圆锥式，侧壁加焊导流槽，以有利于在桩孔内的导向及泥浆的导流，减小桩孔内的负压。同时底盘加焊侧齿，适当控制回转斗与刀尖间的距离，防止回转斗升降旋转时碰坏孔壁。现场测试表明，改进后的回转斗在提升过程中，液压系统压力明显降低，桩身的缩孔、坍塌现象有所缓减，具有良好的使用效果。
六、钻机的钻进控制
钻进过程，回转斗的底盘斗门必须保证处于关闭状态，以防止回转斗内砂土或粘土落入护壁泥浆中，破坏泥浆的配比；每个工作循环严格控制钻进尺度，避免埋钻事故；同时应适当控制回转斗的提升速度。施工实践表明，φ1.5米的桩径，升降速度宜保持在0．35～0．45m／s，提升速度过快，泥浆在回转斗与孔壁之间高速流过，冲刷孔壁，破坏泥皮，对孔壁的稳定不利，容易引起坍塌。
七、影响坍塌的其它因素
桩孔完成以后，清孔、下放钢筋笼、砼的灌注等工序中均应规范操作，避免成孔的坍塌。如钢筋笼下放过程，应吊车吊起、坚直、稳步放入孔内，避免碰撞孔壁，以造成泥皮或孔壁的破坏，从而引起灌注过程，桩孔的坍塌及出现断桩、废桩等事故。
八、施工总结
施工中影响桩孔坍塌的因素很多，最重要的一点，就是如何因地制宜，有效针对不同的地质情况，制定相应的施工工艺，以确保钻进成孔的顺利进行，避免施工事故的发生。
钻孔桩护筒一般为钢板，厚度4~5厚，可以根据设计计算钢护筒的工程量，套取零星铁件子目，计算各项费用。钻孔灌注混凝土桩的工程量i详见最佳答案
钻孔灌注桩护筒的作用
护筒作用：1、定位；2、保护孔口，以及防止地面石块掉入孔内；3、保持泥浆水位（压力），防止坍孔；4、桩顶标高控制依据之一；5、防止钻孔过程中的沉渣回流。
埋设护筒是钻孔灌注桩的必须工序，无非在开孔前比不放多了半小时（包括挖土、放护筒、周边回填）对钻孔过程的进度没有任何影响，影响钻进因素的大至有：1、岩层强度（地质）；
2、钻头的质量；
3、钻机的机型；
4、钻速；
5、人的因素。
综合以上内容：如果是个别桩的可以从岩样（地质情况分析）是不是由于不同部位岩样特性是否一致，如是每个桩都发生这种情况就从人的因素去考虑，说明是作业人员为减少工序故意找理由的可能性较大。
今天看到楼主的留言，就做个解释吧。混凝土灌注是通过导管灌注的。一般导管底部距桩底50cm左右，顶部漏斗的末端先放置一个比导管直径稍小的隔水球，隔水球上再用一个比导管直径稍大的隔水板，防止隔水球上浮。灌注时，先向料斗中倒入大半斗的混凝土，然后突然抽出隔水板，混凝土就压着隔水球，隔水球在压缩着空气和水，将孔底的沉渣淤泥等从导管外挤到地面，这样才能保证混凝土的干净密实。但是，在混凝土与沉渣的接触面处，不可避免的会有泥浆深入到混凝土中，从而降低混凝土的质量，您如果不信，可以取心做实验，桩头上强度必定会比桩身上的低。因此，规范规定，灌注桩必须至少预留50cm的桩头。上海由于是摩擦桩为主，沉渣淤泥更厚，所以要求的预留桩头也就更高。
其实楼主还可以去看看地下连续墙，如果连续墙也作为结构，其上部的混凝土也要被凿掉，然后在重新浇筑新鲜混凝土。
