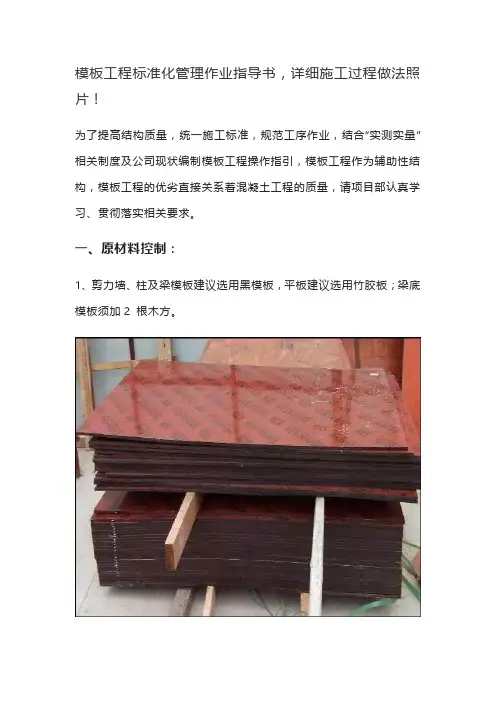

模板工程标准化管理作业指导书，详细施工过程做法照片！
为了提高结构质量，统一施工标准，规范工序作业，结合“实测实量”相关制度及公司现状编制模板工程操作指引，模板工程作为辅助性结构，模板工程的优劣直接关系着混凝土工程的质量，请项目部认真学习、贯彻落实相关要求。
一、原材料控制：
1、剪力墙、柱及梁模板建议选用黑模板，平板建议选用竹胶板；梁底模板须加2 根木方。
2、剪力墙、柱模板竖楞应采用5#槽钢50*100mm 的木方加固；板模下横楞宜采用50*100mm 的木方。
3、楼板支撑体系推荐采用钢管扣件式、碗扣式或插销式轮扣架作为模板支撑体系，不得使用门式架作为支撑体系。
钢管扣件式脚手架
碗扣式脚手架
轮扣式脚手架
二、模板加工及施工准备：
1、施工前应根据设计图纸及专项方案进行图纸深化设计，绘制柱、墙、梁板配模图；并将配模图张贴在模板加工场指导模板加工。
模板加工图
2、项目部组织作业人员进行交底培训，使班组及工人了解公司的要求及施工标准。
组织交底培训
3、采用精密木工机床裁切模板，确保加工尺寸，减少模板偏差。
4、墙柱模板在集中加工场统一弹线钻洞，模板拼装后统一对拉螺杆间距，根据模板尺寸，每张模板宜为8 个孔。如模板尺寸为1830*915*18，板中孔间距为45.7cm，孔距板边为22.8cm。旧木方或者规格不统一的木方使用前应过刨，保证截面尺寸一致。
现场标准化作业指导书编制导则 (试行稿) ××××年×月×日发布××××年×月×日实施 ××××发布
目次 前言.......................................................... 1 范围........................................................... 2 规范性引用文件................................................. 3 术语和定义..................................................... 4 作业指导书的编制原则........................................... 5 作业指导书的编制依据........................................... 6 作业指导书的结构内容及格式..................................... 变电检修作业指导书........................................... 变电运行巡视指导书........................................... 高压试验作业指导书........................................... 线路运行巡视指导书........................................... 线路检修作业指导书........................................... 7 现场作业指导书的文本要求....................................... 8 现场作业指导书的应用与管理..................................... 附录A：作业指导书主要编制依据................................. 附录B：×××变电站×××kV××线×××断路器大修定置图及围栏图.............................................................. 附录C：×××变电站×××kV××线×××断路器大修流程图....... 附录D：×××变电站巡视路线图.................................
编制说明: 本作业指导书(模板工程作业指导书)自签发之日起生效。 1、操作人员必须持证上岗。 2、检验人员必须有质检证或助工以上的技术职称。 3、对特殊工序的施工机械设备，施工前应进行验证。 4、操作过程中的施工记录必须满足施工及设计要求。 5、情况发生变化时，对以上内容进行再确认。 6、本作业指导书解释权中铁工程总公司三分部，分部所属各施工度必须遵照执行。
模板工程作业指导书 一、适用范围 本《作业指导书》适用于我分部所有就地浇注和预制的砼、钢筋砼、预应力砼与圬工结构所用的模板、拱架、支架、脚手架的制作、安装与拆除的有关作业。以便对这一工序进行监控，确保工程质量。 模板（含支架、拱架）应优先采用钢材制作，也可因地制宜，经过试验鉴定，选用其他材料制作。但模板应符合下列规定： 1、保证砼结构和构件各部分设计形状、尺寸和相互间位置正确。 2、具有足够的强度、刚度和稳定性，能承受新浇筑砼的重力、侧压力及施工中可能产生的各项荷载。 3、接缝不露浆，制作简单，安装方便，便于拆卸和多次使用。 4、能与砼结构和构件的特征、施工条件和浇筑方法相适应。 模板与脚手架之间不宜相互连接，模板与砼相接触的表面应涂刷脱模剂。钢模板用的脱模剂应同时具有防锈作用。模板使用后应按规定修整保存。 二、作业程序 （一）模板用材 1．木材： 1）木材应符合承重结构选材标准，材质不宜低于A—3级； 2）木模板厚度至少为1cm，没有节孔、环裂或表面翘曲，含水量应小于25%。所有用于结构物外露面的模板都应为“精制”木材（即一个面二个边都刨光），或是以粗面木材衬胶合板或金属板； 3）原材料必须是坚固、平直、风干的，没有腐朽、虫蛀、甲虫、朽节
XXXXXXXX公司 XX岗位安全标准化作业指导书 文件编号：XX-XXX-01 部门：XXX部 编制人： 审核人： 批准人： 发布日期：年月日实施日期：年月日 版本：A/1
修订记录 日期修改内容修订日期修订人审核人
XX岗位作业安全注意事项 为杜绝安全事故、保证安全生产，您需要： 一、严禁违反或简化操作程序工作； 二、严禁在非吸烟区吸烟； 三、严禁把通行证借给朋友、同事使用； …… （此页内容要根据岗位特点将需注意的安全事项进行描述）
第一章总则 一．目的 为明确XX岗位的工作职责、工作流程及注意事项，规范XX岗位的作业程序，防止因考虑不周或随意简化工作流程而出现安全漏洞，确保运行正常，特制定本指导书。 二．适用范围 本指导书规定了XX岗位的作业程序和工作标准。 本程序适用于公司XX部XX岗位。 三．引用文件 此处需将本岗位所涉及的民航规章、标准、规范性文件一一列明，如规章中涉及本岗位的内容较少，需列明所涉及规章的章节号。
第二章岗位说明 岗位作业名称 所在部门 主要职责与工作任务 主要工作权限 工作协作关系内部协调 外部协调 任职资格学历要求 能力要求 职称/技能要求工作年限、职业资格证等其他要求 第三章作业程序及标准一．作业前准备 1. 作业人员要求
序号内容 1 人员精神饱满，无妨碍工作病症 2 上岗证齐全有效，并具有操作权限 3 人员证件在有效期内 4 着装符合规定 此处要求各岗位根据自身实际情况将作业前人员需准备的内容列明。 2. 作业前准备 每日班组长负责召开班前会。 序号准备内容 1 提前到达岗位 2 办理交接班手续 3 检查设施设备是否处于正常工作状态，登录设备操作系统 4 检查系统是否处于正常工作状态，刷卡上岗 此处要求各岗位根据自身实际情况将作业前人员需准备的内容列明，包括对作业所使用设备的检查。 二．实施作业 1.X光机操作作业 1.1流程图
检修作业指导书 作业项目：给水泵 作业日期： 批准：XXX X年X月X日 审核：XXX X年X月X日 编制：XXX X年X月X日 2009-12-31修订2010-01-01实施 大唐XXXX发电有限责任公司发布 给水泵检修作业指导书 1 目的 1.1规范检修行为，确保给水泵修后达到原设计要求。 1.2本作业指导书为所有参加本项目的工作人员所共同遵循的质量保证程序。
2 范围 适用于上海水泵厂生产的FK5D32LI型水泵标准检修。 3 职责 3.1 工作负责人职责：组织得当、分工明确，对安全和质量负责，指定专人做好记录， 确保记录真实、准确。 3.2 监护人职责：按安规要求对检修工的安全进行监护。 3.3 其他工作人员职责：按安规要求和作业指导书的要求认真完成工作负责人布置的任务。 3.4 质检员职责：负责项目质量验收、签证。 4 人员资质及配备 4.1 专责检修工1名：具有从事水泵专业五年以上工作经验，通过厂部组织的安规考试及拥有检修上岗资格证，熟悉设备结构与工作原理，具备较高的转动机械检修技能的资质或条件。 4.2 检修工3名：具有从事水泵专业三年以上工作经验，通过厂部组织的安规考试及拥有检修上岗资格证，了解设备结构与工作原理，具备基本的转动机械检修技能的资质或条件。 4.3 其他：行车司机和起重工各1名，具有通过厂部组织的安规考试及拥有特种检修上岗资格证的资质或条件。 5 检修内容(或流程) 本给水泵的检修作业内容包括给水泵抽芯包及水泵本身的解体检修。 5.1 给水泵检修的准备工作。 5.2抽出芯包。 5.3芯包解体。 5.4检查、更新和修理及清洗各零部件。 5.5芯包组装。 5.6芯包回装。 5.7小汽轮机与给水泵找中心。 5.8靠背轮检查及装复。 5.9装复各连接管道及仪器仪表。 6 质量标准 6.1导叶紧固蝶形弹簧不变形、无裂纹、所有螺杆无裂纹，螺纹完好、套装松紧适度。 6.2齿轮联轴器齿面啮合均匀，无严重磨损，光洁平整无毛刺。联轴器喷油管清洁畅通。6.3泵壳表面光洁，无裂纹，无吹蚀，各密封面平整无沟槽。叶轮、导叶轮流道光滑，密封环处无严重磨损，叶轮两端面与轴线垂直，平面光洁平整，无吹蚀。泵轴表面光洁无吹蚀、裂纹、丝扣完好。 6.4轴承清洁、无锈垢杂质、轴瓦、推力瓦块合金无夹渣、气孔、凹坑、裂纹、脱胎。 6.5泵轴弯曲度及推力盘瓢偏≤0.02mm。转子小装测量：传动端密封轴套处、各级叶轮密封环处、平衡轴套处、自由端密封轴套处径向晃度均≤0.05mm。 6.6轴径的椭圆度和不柱度应小于0.02MM（要改为mm），轴的径向晃度应小于0.03 mm，轴的弯曲度不大于0.02MM。 6.7叶轮和挡套等套装件的内径与轴的配合间隔，一般为0.03∽0.05MM，最好在0.03MM 以内。
模板工程作业指导书样本 1. 适用范围 本作业指导书适用于模板工程施工。 2. 作业准备 （1）在开工以前组织技术人员认真学习施工组织设计，阅读、审核施工图纸，澄清相关技术问题，熟悉规范和施工技术标准。 （2）对施工人员进行技术交底，对参加施工人员进行岗前培训，合格后持证上岗。 （3）组织相关材料的进场工作，确保人员、机具能及时到位。 （4）了解模板及其支架的有关规定：保证工程结构和构件各部分形状尺寸和相互位置的正确；模板必须具有足够的强度、刚度和稳定性，能可靠地承载新浇注混凝土的重量和侧压力，以及在施工过程中所产生的荷载；构造简单，装拆方便，并便于钢筋的绑扎、安装和混凝土的浇注及养护等工艺要求；模板中所有的接缝应平整、严密，不得有漏浆现象。 （5）向工人进行技术交底，并把有关质量标准交代给作业人员。以便自检与互检。 （6）依照验收标准及建设、监理单位要求编制技术资料、施工原始记录、检验批资料表格计划。
（7）制定现场施工安全保证措施，制定针对的应急预案。 （8）作业前现场临时设施如：生活、办公设施、施工场地、设施准备已完成。 3. 技术要求 （1）模板能够满足各个阶段的荷载要求。 （2）尺寸偏差控制在《验标》规定范围内。 （3）每块模板的大小应便于拆装和倒运。 （4）模板设计要求重量轻，结构设计合理； （5）钢模板接缝要少，模板安装使用尽量通用，设计时要考虑工期。 4. 施工程序与工艺流程 施工工艺和流程见下页图。
模板工程施工流程图 5. 施工要求 5.1 施工准备 （1）依据工程设计文件的要求，选择适用于各工程的模板（木模或钢模）进行模板设计，并按《验标》要求计算相应荷载。设计模板时，模板的几何尺寸要符合设计文件的尺寸要求，并保证结构构件各部位相应位置的准确。模板本身及支承系统，计算时要考虑足够的强度、刚度和稳定性，能可靠地承受混凝土荷载和施工荷载，不产生破坏或质量要求标准以外的变形。 （2）在选择模板时，模板的构造和拼合连接要便于安
水利水电工程模板作业指导书 1、目的 为规模板的操作，更好地使用模板、降低损耗、提高周转次数，保证砼浇筑后结构物的形状、尺寸及相互位置符合设计要求，最终使工程达到优良等级。 2、适用围 本作业指导书适用于XXXXXXXX。 3、引用文件 3.1 《水工砼施工规》 SDJ-207-82 3.2 招投标文件《技术规》 3.3 《砼结构工程施工及验收规》 3.4 未提及的按设计文件和有关规执行 4、模板施工 4.1 模板安装必须按设计图纸测量放样，重要结构应多设控制点，以顺利检查校正。 4.2 模板施工应按配板图准备材料，材料堆放应分类整齐、严禁乱堆、乱放。模板安装完后应及时清理多余材料。 4.3 模板安装过程中，必须经常保持足够的临时固定设施，以防倾覆。 4.4 支架必须支承在坚实的地基或老砼上，并应有足够的支承
面积，斜撑应防止滑动。 4.5 支架的立柱必须在两个互相垂直的方向上，且用斜拉杆固定，以确保稳定。 4.6 模板的钢拉条不应弯曲，直径宜大于8mm，拉条与锚环的连接必须牢固，拉条与砼面呈40度为宜。（拉条布置见图1） 图1 模板拉条布置图 4.7散装钢模板横、竖围令均采用两根ф48×3.5mm钢管，竖围令间距75cm。当竖围令采用单根钢管时，其间距为37.5cm。钢模板与围令之间用M12钩头螺栓、3形扣件连接。每块钢模板上使用8个U形卡。多卡模板相邻两块之间使用大U形卡连接，U 形卡数量不少于4个。 4.8 预埋在下层砼中的锚固件（螺栓、钢筋环等），在承受荷载时，必须有足够的锚固强度。 4.9 模板与砼接触的面板、各块模板接缝处必须平整严密，以
保证砼表面的平整度和砼的密实性。建筑物分层施工时，应逐层校正下层偏差，模板下端不宜“错台”。 4.10 模板的面板应涂脱模剂，但应避免因污染而影响钢筋和砼的质量。 4.11 钢承重骨架的模板，必须按设计位置可靠地固定在承重骨架上，以防运输及浇筑时错位。 4.12 模板及支架上严禁堆放超过设计荷载的材料及设备。砼浇筑时，必须按模板设计荷载控制浇筑顺序、速度和施工荷载。 4.13 砼浇筑过程中，应设置专人负责调整模板的形状和位置。对承重模板的支架，应加强检查、维护，模板如有变形走样，应立即采取措施处理。 4.14 砼预制模板运输时，应达到设计要求的吊装强度或不低于砼设计强度的70%；模板安装时，应铺砂浆找平垫实，以保证模板稳固及与下层砼结合牢固；砼浇筑前，应清洗砼预制模板面，保证模板面湿润；砼浇筑时模板面不得沾染松散砂浆等污物，同时应适当加强平仓振捣，以确保模板与砼的可靠结合。 5、模板拆除 5.1 不承重的侧面模板，应在砼强度达到25公斤/cm2以上，能保证其表面及棱角不因拆模而损坏时才能拆除，拆除时间应通过试验确定，当无试验资料时可参照表1。 表1. 不承重侧面模板拆除时间（单位：天）
附件 供电公司 农电典型标准化作业指导卡范本 二〇〇八年十月
目录 110kV变电站作业类： 110kV变电站日常巡视作业指导卡 (5) 110kV变电站特殊巡视作业指导卡 (15) 110kV主变高压试验作业指导卡 (26) 110kV开关大修作业指导卡 (32) 110kV开关安装作业指导卡 (39) 110kV主变大修作业指导卡 (46) 110kV电流互感器安装作业指导卡 (53) 110kV变电站接地电阻试验作业指导卡 (59) 110kV变电站主变保护校验作业指导卡（微机） (63) 110kV变电站主变保护校验作业指导卡（继电器） (70) 110kV变电站站用交直流电源检修作业指导卡 (76) 110kV变电站站用蓄电池充放电作业指导卡 (80) 110kV变电站清扫作业指导卡 (84) 110KV输电线路作业类： 110KV线路日常巡视作业指导卡 (93) 110KV线路特殊巡视作业指导卡 (100) 110KV停电更换绝缘子作业指导卡 (105) 110KV电杆组立作业指导卡 (110) 110KV铁塔组立作业指导卡 (115) 110KV线路检修作业指导卡 (121) 110KV线路避雷器安装作业指导卡 (128) 110KV 输电线路砍伐树木作业指导卡 (133) 110KV 输电线路交叉跨越测量作业指导卡 (137) 110KV输电线路杆塔接地电阻测试作业指导卡 (141) 110KV电力电缆敷设（更换）作业指导卡 (145)
110KV电力电缆试验、核相作业指导卡 (151) 110KV线路清扫作业指导卡 (156) 35KV变电站作业类： 35kv变电站日常巡视作业指导卡 (164) 35kv变电站特殊巡视作业指导卡 (174) 35kv主变高压试验作业指导卡 (185) 35kv开关大修作业指导卡 (191) 35kv开关安装作业指导卡 (198) 35kv主变大修作业指导卡 (205) 35kv电流互感器安装作业指导卡 (212) 35kv站用变压器的安装作业指导卡 (218) 35kv变电站接地电阻试验作业指导卡 (224) 35kv变电站主变保护校验作业指导卡（微机） (228) 35kv变电站主变保护校验作业指导卡（继电器） (235) 35kv变电站站用交直流电源检修作业指导卡 (241) 35kv变电站站用蓄电池充放电作业指导卡 (245) 35kv变电站清扫作业指导卡 (249) 35KV输电线路作业类： 35KV线路日常巡视作业指导卡 (258) 35KV线路特殊巡视作业指导卡 (265) 35kv停电更换绝缘子作业指导卡 (270) 35kv电杆组立作业指导卡 (275) 35kv铁塔组立作业指导卡 (280) 35kv线路检修作业指导卡 (286) 35kv线路避雷器安装作业指导卡 (293) 35kv 输电线路砍伐树木作业指导卡 (298) 35kv 输电线路交叉跨越测量作业指导卡 (302) 35kv输电线路杆塔接地电阻测试作业指导卡 (306)
**设备安装作业指导书 1、适用范围 本作业指导书适用于**设备的安装工作。 2、编制依据 （列出参照的国家、行业标准规范）2.1、…… 2.2、…… 3、施工准备 3.1、技术准备： 3.1.1、熟悉图纸，图纸会审…… 3.1.2、施工组织设计，施工方案…… 3.1.3、技术交底…… 3.1.4、…… 3.2、设备及材料准备： 3.2.1、查验设备合格证和随机技术文件…… 3.2.2、设备外观检查：…… 3.2.3、材料检查：…… 3.2.4、…… 3.3、机具准备： 3.3.1、…… 3.3.2、…… 3.4、作业条件准备： 3.4.1、…… 3.4.2、…… 4、施工工艺 4.1、设备安装施工程序： （方框图表示） 4.2、施工工艺方法： 4.2.1、设备验收： 4.2.1.1、…… 4.2.2、基础复验： 4.2.2.1、…… 4.2.3、设备安装： 4.2.3.1、垫铁的设置： 4.2.3.1.1、…… 4.2.3.2、地脚螺栓的埋设： 4.2.3.2.1、…… 4.2.3.3、设备的就位、找平、找正： 4.2.3.3.1、…… 4.2.3.4、设备附件安装： 4.2.3.4.1、…… 4.2.3.5、设备的清洗试压： 4.2.3. 5.1、……
4.2.4、设备的试运转： 4.2.4.1、…… 5、质量验收： 5.1、检验批划分： 5.2、检验批质量验收内容及表格： 6、质量问题及防治措施： 说明： 1、设备、钢结构、管道、防腐保温等专业请参照本作业指导书编写。 2、设备专业：请逐条依据本作业指导书编写，其中序号1、2、 3、 4、 5、6不得变动，各 分项条文可以增加。 3、其他专业：序号1、2、3、 4、 5、6不得变动，各分项条文依据专业特点可以重新编写。
精心整理 设备操作作业指导书 1目的 规范设备的日常维护操作行为，对设备的维护标准化，规范化。2适用范围 适应于所有设备的操作维护保养 3 4 。 连杆等）以防发生意外。 4.2.2设备运行中如有异响应立即停止运行，待查清原因后方 可开机。 4.2.3灌注大灌量容器时，使用灌嘴口径不得过小，以防灌注
时压力过大而使胶料喷射或灌嘴损坏。 4.2.4气动三联件应定期加油和排水。 4.2.5定期检查各运转部件的润滑油及油脂，及时更换干净的润 滑油及油脂。 4.3.6工作完成结束时，依次关闭开关，并关好气源。 4.4维护保养 4.4.1日常维护 4.4.1检查润滑部位的油位，如有油量不足，及时增添；
4.4.2定期检查机器上紧固螺钉是否松动，确保机器运行可靠。 4.4.3二级保养维护（每季度进行一次） 4.4.5检查气动系统有无漏气，清理气压表内部存水； 4.4.6检查气动元件功能和工作情况是否正常，并重新紧固安装 螺钉； 5 5.1 5.2操作注意事项 5.2.1绝不可在设备运行中将手伸入锅内。 5.2.2不得用手或其他方式去触摸运行中的转动的主轴； 5.2.3设备运行中如有异响应立即停止运行，待查清原因后方可
开机。 5.2.4下班前操作人员应关闭主电源，并清理设备和工作区卫生。 5.3操作过程 5.3.1接通电源，三个电源指示灯和右边红色灯亮； 5.3.2设备正式使用前，空机运转十分钟。确保设备使用时正常 00”， 5.3.8工作完成，停止搅拌时，先按下速度调节按钮“↓”，至变频器显示“00”，再按下变频器上的“STOP”按钮，最后按下搅拌开关，再打开锅底阀将搅拌好的物料排至罐外容器内。 5.4日常维护
关于规范施工作业指导书编制的要求 根据《西成铁路管理制度标准化》相关要求，现对施工作业指导书编制要求如下： 一、施工作业指导书主要编制依据： 国家和铁道部颁布的规范、验收标准和施工指南； 经审核合格的施工图设计文件； 合同及相关协议； 国家级工法和成熟的施工工艺； 《关于积极倡导架子队管理模式的指导意见》 二、施工作业指导书的主要内容： 适用范围：明确施工作业指导书适用工程类别、地质、环境等作业条件。对特殊地质等条件有不合适情况时，应予说明。 作业准备：说明作业开始应具备的条件和应完成的工作，包括技术准备、人员配备、机械设备及施工器具配备、材料、试验等。 技术要求：明确工程类别和项目应达到的技术指标、相应的技术标准。 施工程序与工艺流程：说明分部工程、分项工程的内部施工阶段划分，各组成部分的作业顺序和先后顺序。（可绘制施工流程图、工艺流程图） 施工要求：分解说明作业方法、采取的相关措施，需要控制的内容和参数。
劳动组织：说明建设项目的劳动力组织方式，完成施工项目需要的人员构成、数量、使用安排和作业指标。 材料要求：说明完成施工项目的材料总类、型号、数量、和使用计划，相关技术要求。 设备机具配置：说明施工项目需要的设备、机具的型号、性能和数量。 质量控制及检验：明确施工项目的质量标准，控制要点，检查方法、验收程序及指标、 安全及环保要求：对危险源进行识别并按照级别进行分级管理，明确施工项目安全方面的注意事项和卡控措施；按照文明施工要求，对施工现场和作业环节进行分析，提出控制要点，指定具体的环境保护措施和要求。对设计既有线、公路、航道、高空作业等安全重点工程，根据具体情况制定相应的安全措施。 三、重要的工程，分部、分项工程必须都编制作业指导书。 根据我项目特点，现将需编制施工作业指导书的项目汇总如下：桥梁： 基坑开挖、砌体工程、钻孔桩、桩基钢筋笼、水下灌注砼、承台、大体积承台、墩身、空心墩身、翻模、施工脚手架、托架施工、0#块施工、挂篮施工（安、运行、拆）、线型控制、合拢、综合接地、桥面系、钢筋施工、模板施工、砼施工、预应力施工（孔道、张拉、注浆）、支座施工。 路基：
项目施工作业指导 书
项目施工作业指导书 编制: 审核: 批准: 工程管理中心 06月01日
目录 一、基础分部 二、主体分部 三、装饰分部 （一）防水施工 （二）室内找平层( 地砖) 施工 （三）墙面抹灰饰面与瓷砖粘贴 （四）铝合金施工 （五）内墙腻子涂料施工 （六）成品木门、防火、防盗门安装 （七）铝合金栏杆、铁花栏杆安装 四、电气安装分部 五、重要提示 所有工序必须进行100％的检查, 关键部位及关键工序必须进行旁站监理。施工单位必须有监理工程师对上一道工序质量的认可签字, 方可进
入下道工序施工。监理对施工的全过程负责! 一、基础分部 从土方开挖到基础施工、地下室的防水、回填土作业都必须有针对性的施工方案, 经监理、甲方审核经过后, 方能满足进度和质量要求。 ( 一) 土方开挖: 基础土方采用机械开挖, 地下室、筏板及独立柱均采用大开挖方式, 土方外运, 基坑周边采用喷锚护壁, 基坑周边设置降水井进行降水作业。 ( 二) 基础、地下室、半地下室施工 1.降水及排水: 根据地质情况, 基坑周边宜设置降水井, 地下室内部在地下室底板上另外设置降水井。 2.护壁: 地下室周边宜采用喷锚护壁进行支护。 3.基坑验槽: 基坑开挖到设计基底标高以上300mm后, 施工单位、监理及地勘单位现场作钎探试验, 钎探合格后进行地基捡底。施工单位捡底至设计标高后, 施工单位必须请质监站、设计、地勘、监理、建设单位共同参加验槽, 验槽合格后应立即用砼封闭基坑。 4.基础部分的钢筋、砼施工, 可参照主体结构施工部分进行, 应强调的是钢筋的保护层必须满足设计要求。 5.防水工程: 严格按照设计施工图纸进行施工。 (三) 回填土的选择与夯填要求: 基坑回填土选用不得含有腐质物、淤泥等, 对颗粒的限制执行不大于300*300*300。回填夯实按照每300mm高分层夯实, 采用压路机、蛙式打
模板工程施工作业 指导书
3.2 模板工程施工作业指导书 3.2.1适用范围 适用于现浇框架、剪力墙结构钢木模板、大模板的安装与拆除。模板支撑工程搭设高度8m及以上；搭设跨度18m及以上，施工总荷载15kN/㎡及以上；集中线荷载20kN/m及以上和承重支撑体系用于钢结构安装等满堂支撑体系，承受单点集中荷载700Kg以上的需要专家论证后实施。 3.2.2 作业准备 1、技术准备 1）作业指导书编制后，应在开工前组织技术人员认真学习设计图纸、会审记录、规范、规程和作业指导书； 2）熟悉施工环境，掌握施工特点，制定施工安全保证措施，提出应急预案；3）对施工人员进行技术交底，对参加施工人员进行上岗前安全培训； 3）熟悉图纸，做好模板设计。根据施工流水段和图纸中的具体节点，提前进行模板翻样工作，找出模板工程中施工难点（梁墙交接节点、墙边洞口等）、安全质量施工注意点等，确定施工方法，做好技术交底工作； 2、人员准备 根据施工难度、质量和工期特点，选用综合素质好、参加过同类工程施工的劳务队伍，施工过程中可根据进度要求随时增加人员。
3、机械设备及工器具准备 根据工程特点和进度要求，配备满足要求的机械设备及工器具，如斧子、锯、刨子、扳手、打眼电钻、线坠、靠尺板、方尺、铁水平、撬棍、吊装索具等。 4、材料准备 1）根据施工进度要求进行材料供应分析，编制施工材料用量计划和材料采购计划； 2）选定墙体大钢模板的加工厂家并提前加工制作；组织模板进场并进行验收； 3）模板进场后，必须按照模板的设计要求验收，校正调整达到标准后先用抛光机磨光，刷两遍纯机油，纯机油应当涂刷均匀无漏刷现象，使用后用水性脱模剂。 5、现场准备 1）按施工现场平面图规定的位置，将模板存放区进行硬化； 2）弹好楼层的墙边线、柱边线、楼层标高线和模板控制线、门窗洞口位置线，打楼板混凝土时墙柱根部200mm宽范围模板底口已严格找平，安装大模板时用2m靠尺检查。在墙皮线外5mm粘贴20mm厚海绵条。 3）墙、柱钢筋绑扎完毕，水电预埋、箱盒、预埋件、门窗洞口安装完毕，检查保护层厚度已满足要求，办完隐蔽工程验收手续；
目次 前言................................................................................................................................ II 1 范围 (1) 2 规范性引用文件 (1) 3 术语和定义 (1) 4 作业指导书的编制原则 (2) 5 作业指导书的编制依据 (3) 6 作业指导书的结构内容及格式 (3) 6.1 变电检修作业指导书 (3) 6.2 变电运行巡视指导书 (11) 6.3 高压试验作业指导书 (17) 6.4 线路运行巡视指导书 (23) 6.5 线路检修作业指导书 (29) 7 现场作业指导书的文本要求 (35) 8 现场作业指导书的应用与管理 (36) 附录A 作业指导书主要编制依据 (39) 附录B ×××变电站×××kV××线×××断路器大修定置图及围栏图 (45) 附录C ×××变电站×××kV××线×××断路器大修流程图 (46) 附录D ×××变电站巡视路线图 (47) 前言 为推行现场标准化作业，加强现场标准化作业的管理，规范现场作业指导书的编制，实施全过程控制，特制订本导则。 本导则的附录A、附录B、附录C和附录D为资料性附录。 本导则由国家电网公司提出并归口。 本导则由国家电网公司生产运营部负责解释。 本导则起草单位：国家电网公司生产运营部、山东电力集团公司、泰安供电公司、北京电机工程学会、华北电力科学研究院有限责任公司。 现场标准化作业指导书编制导则 1 范围 本导则规定了电力生产现场作业指导书的编制原则、依据、结构内容、格式、文本要求及应用管理的基本内容。 本导则适用于国家电网公司系统生产性企业和单位，其它企业可参照执行。 2 规范性引用文件 下列文件中的条款通过本导则的引用而成为本导则的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本导则，然而，鼓励根据本导则达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本导则。 DL/T 800 电力企业标准编制规则 Q/GDW 1 安全生产健康环境质量管理体系基础和术语
项目标准化管理作业指导书模板工程作业指导书 （Z1版） 中天建设集团第三建设公司编制 二〇一四年二月
目录 一、原材料控制： (1) 二、模板加工及施工准备： (2) 三、模板安装过程控制： (4) 1、墙、柱模板： (4) 2、梁、板模板： (10) 3、细部结构模板： (17) 四、检查、验收 (19)
模板工程作业指导书 为了提高结构质量，统一施工标准，规范工序作业，结合“实测实量”相关制度及公司现状编制模板工程操作指引，模板工程作为辅助性结构，模板工程的优劣直接关系着混凝土工程的质量，请项目部认真学习、贯彻落实相关要求。 一、原材料控制： 1、剪力墙、柱及梁模板建议选用黑模板，平板建议选用竹胶板；梁底模板须加2根木方。 2、剪力墙、柱模板竖楞应采用5#槽钢50*100mm的木方加固；板模下横楞宜采用50*100mm的木方。 3、楼板支撑体系推荐采用钢管扣件式、碗扣式或插销式轮扣架作为模板支撑体系，不得使用门式架作为支撑体系。
钢管扣件式脚手架碗扣式脚手架 轮扣式脚手架 二、模板加工及施工准备： 1、施工前应根据设计图纸及专项方案进行图纸深化设计，绘制柱、墙、梁板配模图；并将配模图张贴在模板加工场指导模板加工。 模板加工图
2、项目部组织作业人员进行交底培训，使班组及工人了解公司的要求及施工标准。 组织交底培训 3、采用精密木工机床裁切模板，确保加工尺寸，减少模板偏差。 4、墙柱模板在集中加工场统一弹线钻洞，模板拼装后统一对拉螺杆间距，根据模板尺寸，每张模板宜为8个孔。如模板尺寸为1830*915*18，板中孔间距为45.7cm，孔距板边为22.8cm。旧木方或者规格不统一的木方使用前应过刨，保证截面尺寸一致。
标准化作业指导书 编制导则
现场标准化作业指导书编制导则 (试行稿) ××××年×月×日发布××××年×月×日实施 ××××发布
目次 前言 ......................................................................................................... II 1 范围 (1) 2 规范性引用文件 (1) 3 术语和定义 (1) 4 作业指导书的编制原则 (2) 5 作业指导书的编制依据 (3) 6 作业指导书的结构内容及格式 (3) 6.1 变电检修作业指导书 (3) 6.2 变电运行巡视指导书 (11) 6.3 高压试验作业指导书 (17) 6.4 线路运行巡视指导书 (23) 6.5 线路检修作业指导书 (29) 7 现场作业指导书的文本要求 (35) 8 现场作业指导书的应用与管理 (36) 附录A: 作业指导书主要编制依据 (39) 附录B: ×××变电站×××kV××线×××断路器大修定置图及围栏图 (52) 附录C: ×××变电站×××kV××线×××断路器大修流程图.. 53附录D: ×××变电站巡视路线图 (54)
前言 为推行现场标准化作业, 加强现场标准化作业的管理, 规范现场作业指导书的编制, 实施全过程控制, 特制订本导则。 本导则的附录A、附录B、附录C和附录D为资料性附录。 本导则由国家电网公司提出并归口。 本导则起草单位: 国家电网公司生产运营部、山东电力集团公司、泰安供电公司、北京电机工程学会、华北电科院。 本导则由国家电网公司生产运营部负责解释。
模板施工作业指导 书
木（竹）胶合板模板工程 1编制依据 电力部《电力建设施工质量验收及评定规程》（土建工程）《砼结构工程施工质量验收规范》（GB50204- ） 广电一局《工程质量管理办法》（1999-9） 广电一局《电力建设工程施工技术管理制度》（1999-9） 2施工准备 2．1 材料及主要机具： 2．1．1 木（竹）胶合板：木胶合板（含覆膜板）规格为915×1830×18mm、1220×2440×18 mm，竹胶板规格为1000××12（15）mm、1220×2440×12（15）mm。 2．1．2 钢框木（竹）胶合板块：长度为900、1200、1500、1800和2400mm；宽度为300、450、600和750mm。 2．1．3 定型钢角模：阴角模100×100×900（1200、1500、1800）mm；阳角模100×100×900（1200、1500、1800）mm。 2．1．4 连接附件：U形卡、扣件、紧固螺栓、钩头螺栓、L 型插销、穿墙螺栓、防水穿墙拉杆螺栓。 2．1．5 加固件：柱梁槽钢、方型空腹钢楞围楞，对拉螺栓，直径￠8\10\12mm圆钢柱梁抱箍。 2．1．6 支承件：、钢管支架、定型门架、剪刀撑、管扣、顶
托、底座、双可调早拆翼托、单可调早拆翼托、枋木、100×100mm空腹方管 2．1．7 脱模剂：水质隔离剂。 2．1．8 机具：活动（套口）扳子、水平尺、钢卷尺、托线板、轻便爬梯、脚手板、滑轮、木工锯、钻床等。 2．2 作业条件： 2．2．1 模板设计： 2．2．1．1 确定所建工程的施工区、段划分。根据工程结构形式、特点及现场条件，合理确定模板工程施工的流水区段，以减少模板投入，增加周转次数，均衡工序工程（钢筋、模板、混凝土工序）的作业量。 2．2．1．2 设计结构模板平面施工总图。在总图中标志出各种构件的型号、数量、尺寸、标高及相同或略加拼补即相同的构件的替代关系并编号，以减少配板的种类、明确模板的替代流向与位置。 2．2．1．3 确定模板配板平面布置及支撑布置。根据平面布置图中对梁、板、柱等尺寸及编号设计出配板图，标志出不同型号、尺寸单块模板平面布置，纵横龙骨规格、数量及排列尺寸；柱箍选用的形式及间距；支撑系统的竖向支撑、侧向支撑、模向拉接件的型号、间距。预拼装时，绘制标志出组装定型的尺寸及其与周边的关系。 2．2．1．4 绘图与验算：在进行模板配板布置及支撑系统布
篇一：标准作业指导书范本 作业指导书 wi作业指导书 篇二：标准化作业指导书范本1-15 范本1编号：q/××× 10kv××线路××号断路器以下架空线路停电 作业倒闸操作标准化作业指导书 编写: 年月日审核: 年月日批准: 年月日工作负责人: 工作时间: 年月日时分至年月日时 ×××县供电公司××供电所(施工队) 目次 1.标准化作业流程图 2.范围 3.引用文件 4.准备阶段 5.作业阶段 6.总结阶段 分1.标准化工作流程图配电倒闸操作标准化流程图2．范围 本工作指导书针对××号断路器以下架空线路停电作业倒闸操作工作，仅适用于该项工作。3．引用文件 1．《电力安全工作规程》（电力线路部分） 2．《配电作业安全管理规定》 3．《配电安全管理规定》 4．《配电工程安全管理暂行规定》 4．准备阶段 4.1 准备工作安排10kv××线××号断路器以下架空线路停电作业倒闸操作准备工作安排 4．2 工作人员要求 10kv××线××号断路器以下架空线路停电作业倒闸操作作业人员要求 4．3 工器具准备 10kv××线××号断路器以下架空线路停电作业倒闸操作工器具准备 工器具准备人：工器具收回人：年月日4．5 危险点分析及安全控制措施 10kv××线××号断路器以下架空线路停电作业倒闸操作危险点分析及安全控制措施 4．6 工作人员分工 10kv××线××号断路器以下架空线路停电作业倒闸操作作业人员分工 5．工作阶段 5．1作业内容、步骤及操作标准 10kv××线××号断路器以下架空线路停电作业倒闸操作作业内容、步骤及操作标准6．总结阶段 6．1 验收总结 10kv××线××号断路器以下架空线路停电作业倒闸操作验收总结 6．2 指导书执行情况评估10kv××线××号断路器以下架空线路停电作业倒闸操作指导书执行情况评估篇三：标准化作业指导书标准格式 修编格式说明 1、 2、 3、 工序中标注“★”的节不单独制成施工作业票。 施工方法及内容、危险点分析及控制措施（环保）、质量工艺要点中标注“▲”可不纳入施工作业票。施工方法及内容、危险点分析及控制措施（环保）、质量工艺要点中标注“●”的内容适用于改扩建工 程。 4、 每一个工序中如有需注意的环保因素，应在危险点分析及控制措施（环保）中列出，如无可不用列环保 一行。 篇四：作业指导书标准格式 检修作业指导书

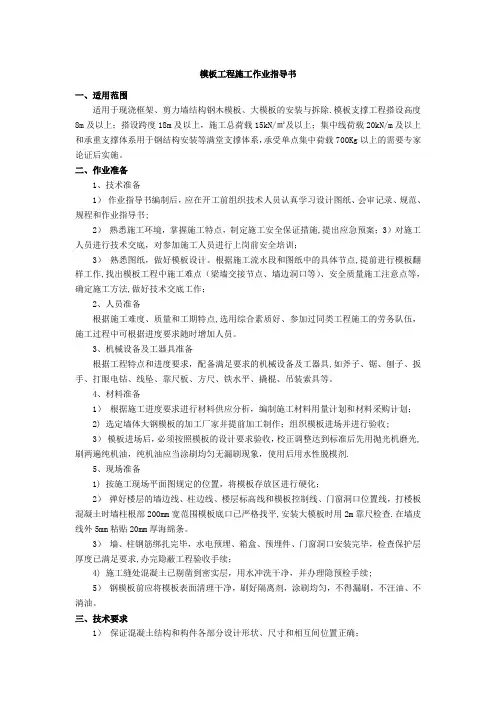

模板工程施工作业指导书 一、适用范围 适用于现浇框架、剪力墙结构钢木模板、大模板的安装与拆除。模板支撑工程搭设高度8m及以上；搭设跨度18m及以上，施工总荷载15kN/㎡及以上；集中线荷载20kN/m及以上和承重支撑体系用于钢结构安装等满堂支撑体系，承受单点集中荷载700Kg以上的需要专家论证后实施。 二、作业准备 1、技术准备 1）作业指导书编制后，应在开工前组织技术人员认真学习设计图纸、会审记录、规范、规程和作业指导书； 2）熟悉施工环境，掌握施工特点，制定施工安全保证措施，提出应急预案；3）对施工人员进行技术交底，对参加施工人员进行上岗前安全培训； 3）熟悉图纸，做好模板设计。根据施工流水段和图纸中的具体节点，提前进行模板翻样工作，找出模板工程中施工难点（梁墙交接节点、墙边洞口等）、安全质量施工注意点等，确定施工方法，做好技术交底工作； 2、人员准备 根据施工难度、质量和工期特点，选用综合素质好、参加过同类工程施工的劳务队伍，施工过程中可根据进度要求随时增加人员。 3、机械设备及工器具准备 根据工程特点和进度要求，配备满足要求的机械设备及工器具，如斧子、锯、刨子、扳手、打眼电钻、线坠、靠尺板、方尺、铁水平、撬棍、吊装索具等。 4、材料准备 1）根据施工进度要求进行材料供应分析，编制施工材料用量计划和材料采购计划； 2）选定墙体大钢模板的加工厂家并提前加工制作；组织模板进场并进行验收； 3）模板进场后，必须按照模板的设计要求验收，校正调整达到标准后先用抛光机磨光，刷两遍纯机油，纯机油应当涂刷均匀无漏刷现象，使用后用水性脱模剂。 5、现场准备 1）按施工现场平面图规定的位置，将模板存放区进行硬化； 2）弹好楼层的墙边线、柱边线、楼层标高线和模板控制线、门窗洞口位置线，打楼板混凝土时墙柱根部200mm宽范围模板底口已严格找平，安装大模板时用2m靠尺检查。在墙皮线外5mm粘贴20mm厚海绵条。 3）墙、柱钢筋绑扎完毕，水电预埋、箱盒、预埋件、门窗洞口安装完毕，检查保护层厚度已满足要求，办完隐蔽工程验收手续； 4）施工缝处混凝土已剔凿到密实层，用水冲洗干净，并办理隐预检手续； 5）钢模板前应将模板表面清理干净，刷好隔离剂，涂刷均匀，不得漏刷，不汪油、不淌油。 三、技术要求 1）保证混凝土结构和构件各部分设计形状、尺寸和相互间位置正确；
