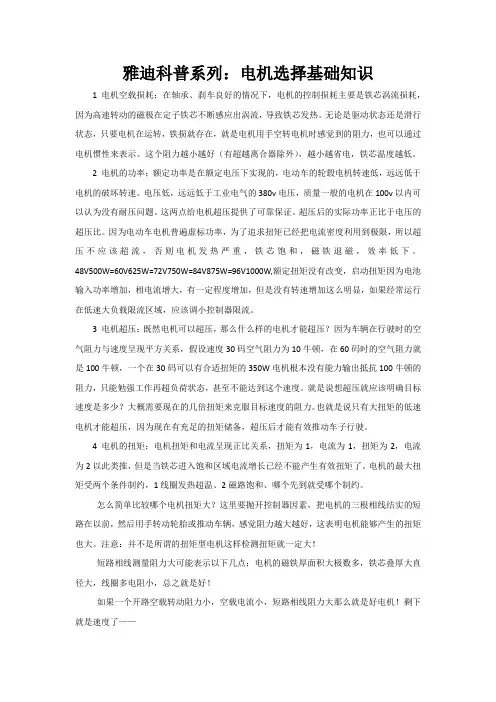

雅迪科普系列：电机选择基础知识
1 电机空载损耗；在轴承、刹车良好的情况下，电机的控制损耗主要是铁芯涡流损耗，因为高速转动的磁极在定子铁芯不断感应出涡流，导致铁芯发热。无论是驱动状态还是滑行状态，只要电机在运转，铁损就存在，就是电机用手空转电机时感觉到的阻力，也可以通过电机惯性来表示。这个阻力越小越好（有超越离合器除外），越小越省电，铁芯温度越低。
2 电机的功率；额定功率是在额定电压下实现的，电动车的轮毂电机转速低，远远低于电机的破坏转速。电压低，远远低于工业电气的380v电压，质量一般的电机在100v以内可以认为没有耐压问题。这两点给电机超压提供了可靠保证。超压后的实际功率正比于电压的超压比。因为电动车电机普遍虚标功率，为了追求扭矩已经把电流密度利用到极限，所以超压不应该超流，否则电机发热严重，铁芯饱和，磁铁退磁，效率低下。48V500W=60V625W=72V750W=84V875W=96V1000W,额定扭矩没有改变，启动扭矩因为电池输入功率增加，相电流增大，有一定程度增加，但是没有转速增加这么明显，如果经常运行在低速大负载限流区域，应该调小控制器限流。
3 电机超压；既然电机可以超压，那么什么样的电机才能超压？因为车辆在行驶时的空气阻力与速度呈现平方关系，假设速度30码空气阻力为10牛顿，在60码时的空气阻力就是100牛顿，一个在30码可以有合适扭矩的350W电机根本没有能力输出抵抗100牛顿的阻力，只能勉强工作再超负荷状态，甚至不能达到这个速度。就是说想超压就应该明确目标速度是多少？大概需要现在的几倍扭矩来克服目标速度的阻力。也就是说只有大扭矩的低速电机才能超压，因为现在有充足的扭矩储备，超压后才能有效推动车子行驶。
4 电机的扭矩；电机扭矩和电流呈现正比关系，扭矩为1，电流为1，扭矩为2，电流为2以此类推，但是当铁芯进入饱和区域电流增长已经不能产生有效扭矩了。电机的最大扭矩受两个条件制约，1线圈发热超温、2磁路饱和、哪个先到就受哪个制约。
怎么简单比较哪个电机扭矩大？这里要抛开控制器因素，把电机的三根相线结实的短路在以前，然后用手转动轮胎或推动车辆，感觉阻力越大越好，这表明电机能够产生的扭矩也大。注意：并不是所谓的扭矩型电机这样检测扭矩就一定大！
短路相线测量阻力大可能表示以下几点；电机的磁铁厚面积大极数多，铁芯叠厚大直径大，线圈多电阻小，总之就是好！
如果一个开路空载转动阻力小，空载电流小，短路相线阻力大那么就是好电机！剩下就是速度了——
5 电机的速度；假设两个一样的铁芯，一样的磁钢，只是线圈匝数不同，电机的转速就不一样。一个是48v500转/分500W,一个是48v1000转/分1000W，这两个电机能够产生的扭矩理论上是一样的，实际上因为工艺问题高速电机的扭矩较小。但是因为在同样的低速条件下高速电机输入的电流大，所以感觉似乎更有力罢了。
如果用这两个电机超压，低速电机在电压提高到96v时同样具备了1000W功率，1000转/分的转速，能够驱动车子高速行驶。但是高速电机已经工作在极限扭矩状态，超压后没有更大的扭矩抵抗更高速度的巨大阻力，根本没有超压能力！
也就是说一个500转500W的电机应该和1000转1000W的电机一个价钱，因为一样的机座，只能达到那么大扭矩，也就限制了那么高的速度，无非是48v30A 还是96V15A的问题（电压高效率高一点）。
电动机基本知识 电动机通常简称为电机，俗称马达，在电路中用字母“M”（旧标准用“D”）表示。它的作用就是将电能转换为机械能。 1、按工作电源分类 根据工作电源的不同，电动机可分为直流电动机和交流电动机。其中交流电动机根据电源相数分为单相电动机和三相电动机。直流电动机又分为无刷直流电动机和有刷直流电动机。有刷直流电动机可分为永磁直流电动机和电磁直流电动机。电磁直流电动机又分为串励直流电动机、并励直流电动机、他励直流电动机和复励直流电动机。永磁直流电动机又分为稀土永磁直流电动机、铁氧体永磁直流电动机和铝镍钴永磁直流电动机。 2、按结构和工作原理分类 电动机按结构及工作原理可分为同步电动机和异步电动机两种。同步电动机又分为永磁同步电动机、磁阻同步电动机和磁滞同步电动机 3 种。异步电动机又分为感应电动机和交流换向器电动机两种。感应电动机又分为单相异步电动机、三相异步电动机和罩极异步电动机3 种。交流换向器电动机又分为单相串励电动机、交直流两用电动机和推斥电动机 3 种。 3、按启动与运行方式分类 电动机按启动与运行方式可分为电容启动式电动机、电容启动运转式电动机和分相式电动机。
4、按用途分类 电动机按用途可分为驱动用电动机和控制用电动机。驱动用电动机又分为电动工具（包括钻孔、抛光、磨光、开槽、切割、扩孔等工具）用电动机、家电（包括洗衣机、电风扇、电冰箱、空调器、录音机、录像机、影碟机、复读机、吸尘器、照相机、电吹风、电动剃须刀、电动自行车、电动玩具等）用电动机、其他通用小型机械设备（包括各种小型机床、小型机械、医疗器械、电子仪器等）用电动机。控制用电动机又分为步进电动机和伺服电动机等。 5、按转子的结构分类 电动机按转子的结构可分为笼型感应电动机（早期称为鼠笼型异步电动机）和绕线转子感应电动机（早期称为绕线型异步电动机）。 6、按运转速度分类 电动机按运转速度可分为低速电动机、高速电动机、恒速电动机、调速电动机。低速电动机又分为齿轮减速电动机、电磁减速电动机、力矩电动机和爪极同步电动机等。调速电动机除可分为有极恒速电动机、无极恒速电动机、有极变速电动机和无极变速电动机外，还可分为电磁调速电动机、直流调速电动机、PWM 变频调速电动机和开关磁阻调速电动机。 7、按防护形式分类
电动机基础知识 第一节、三相异步电动机介绍 一、电动机的分类 1、按电源分： （1）、直流电动机：直流电通入定子形成磁极，直流电由电刷和整流子通入电梳转子，两者作用产生转矩，将电能转变成机械能。 （2）、交流电动机：交流电通入定子产生旋转磁场，和转子带电流导体相作用产生转矩，而使电能转换成机械能。据转子导体中电流的产生方法不同，又分为同步电动机和异步电动机。两者的定子结构是相同的，只是转子不同。 A、同步电动机：一般是从外部将直流电由滑环通入转子线圈，此转子线圈中的带流导 体和定子旋转磁场作用而产生转矩，使转子旋转与定子的旋转同步。 B、异步电动机：转子导体中的电流是由定子磁场感应产生，气隙旋转磁场与转子导体中的感应电流相互作用产生转矩，从而实现电能转换成机械能的一种交流电动机其运行转速与旋转磁场转速间存在一定差异，即所谓异步。固称为异步电动机。又由于转子导体中的电流是由气隙旋转磁场感应产生，故亦称为感应电动机。使用电流单相和三相的不同，又有单相异步电动机和三相异步电动之分。由于三相异步电动机具有结构简单、制造、使用、维护方便，运行可靠等优点，因而广泛用于驱动机床、水泵、鼓风机、压缩机、起重卷杨设备、矿山机械、轻工机械及农用机械等，电力传动机械中有90﹪左右是由异步电动机驱动，其用电量约占总用电量的50﹪以上。 2、异步电动机的分类。异步电动机一般为系列产品，其系列、品种、规格繁多，又可分为许多类别。 （1）、按电机尺寸或功率大小分： 大型电机定小铁心外经＞1000mm或机座中心高＞630mm。 中型电机定子铁心外经500-1000mm或机座中心高在355mm-630mm。 小型电机定子铁心外经在100-500mm或机座中心高在80-315mm （2）、按系列产品用途分： 基本系列产量最大，使用范围最广的通用电机系列。如：Y系列、Y2系列小型三相异步电动机。 派生系列为满足不同使用要求，在基本系列的基础上作部分改动而派生的系列产品，其零部件与基本系列有较高的通用性和一定程度的统一性。如：YR系列绕线转子电动机，Y-WF系列户外防腐型电动机，YB系列隔爆型电动机。 专用系列为满足特殊使用要求而专门设计制造的系列产品。如：YZR、YZ系列起重冶金用电动机，DFP系列屏风电动机。 （3）、按冷却方式分：有自扇冷和自冷式两种 （4）、按安装方式分：有卧式安装、立式安装等安装型式。
发电机基础知识 培训讲义
发电机技术处 周华翔 南京汽轮电机(集团)有限责任公司
1. 电机发展的历史 2. 发电机原理 3. 发电机结构 4. 发电机图纸和文件 5. 发电机成套范围
1. 电机发展的历史
在人类的科技发
展史中，对于电现象 和磁现象很早就有认 识了。但对于两者之 间的联系，却直到 183 年 前 才 发 现 。 这 个发现者的名字叫法 拉第，他是一位英国 物理学家。
早在1821年，法拉第发现了载流 导体在磁场中会受到力的作用的现象， 1831年又发现了电磁感应定律，并很 快就出现了原始模型电机。从此电机的 研究和应用迅速发展起来，至今已有 180多年。
z 电机发展的初期主要是直流电机
z 1869年法国电气工程师格拉姆发明了 第一台实用的直流发电机
z 1882年美国发明家爱迪生指挥建造了 第一个用于商业中心的直流照明系
z 1883年塞尔维亚裔美国人特斯拉发明 了第一台两相感应电机
z 1888年俄国电气工程师多利沃-多勃鲁 夫斯基发明了三相感应电机。
? 1912年英国派生斯公司已能生产4极 25MW汽轮发电机。
? 上世纪20年代美国和欧洲一些其他国 家已能生产类似的汽轮发电机，其中德 国西门子公司、匈牙利冈茨厂对发电机 的通风冷却有较多的创新，为后来汽轮 发电机冷却系统的发展奠定了基础。
? 上世纪30年代许多欧美国家可以生产 50~60MW的汽轮发电机。
电机基础知识 Prepared on 22 November 2020
电机基础知识 1、电机的分类 表1-1：电机分类表 电动机 交直流两用电动机 步进电动机 交流电机 交流伺服电动机 同步电机 异步电机 直流电机 电磁式直流电动 机 他励 并励 串励 复励 永磁直流电动机 直流伺服电动机 直流力矩电动机 无刷直流电动机 2、直流电机
图2-1：直流电机的物理模型图 图2-1表示一台最简单的两极直流电机模型，它的固定部分称为定子，上面装设了一对直流励磁（或是永磁铁）的主磁极N和S；旋转部分称为转子，上面装设电枢铁心；定子与转子之间有一气隙。电枢铁心表面上放置了由A和X两根导体连成的电枢线圈（绕组），线圈的首端和末端分别连到两个圆弧形的铜片上，此铜片称为换向片。换向片之间互相绝缘，由换向片构成的整体称为换向器。换向器固定在转轴上，换向片与转轴之间亦互相绝缘。在换向片上放置着一对固定不动的电刷B1和B2与换向器接触。整个旋转部分为机电能量转换中枢，故称电枢。电枢旋转时，电枢线圈通过换向片和电刷与外电路接通。 直流电机工作原理 图2-2：直流电动机工作原理示意图 将外部直流电源加于电刷A(正极)和B(负极)上，则线圈abcd中流过电流，在导体ab中，电流由a指向b，在导体cd中，电流由c指向d。导体ab 和cd分别处于N、S极磁场中，受到电磁力的作用。用左手定则可知导体ab和cd均受到电磁力的作用，且形成的转矩方向一致，这个转矩称为电磁转矩，为逆时针方向。这样，电枢就顺着逆时针方向旋转，如图2-2(a)所示。当电枢旋转180°，导体cd转到N极下，ab转到S极下，如图2-2(b)所示，由于电流仍从电刷A流入，使cd中的电流变为由d流向c，而ab中的电流由b流向a，从电刷B流出，用左手定则判别可知，电磁转矩的方向仍是逆时针方同。
电机的基础知识和详细介绍 电机 泛指能使机械能转化为电能、电能转化为机械能的一切机器。特指发电机、电能机、电动机。 电机及电机学概念 电机定义：是指依据电磁感应定律实现电能的转换或传递的一种电磁装置。电动机也称电机（俗称马达），在电路中用字母“M”（旧标准用“D”）表示。它的主要作用是产生驱动转矩，作为用电器或各种机械的动力源。 发电机在电路中用字母“G”表示。它的主要作用是利用机械能转化为电能，目前最常用的是，利用热能、水能等推动发电机转子来发电，随着风力发电技术的日趋成熟，风电也慢慢走进我们的生活。 变压器，在有的书上称之为静止的电机。从电机的定义发现，这么说也有它的道理的。 电动机的种类 1．按工作电源分类根据电动机工作电源的不同，可分为直流电动机和交流电动机。其中交流电动机还分为单相电动机和三相电动机。 2．按结构及工作原理分类根据电动机按结构及工作原理的不同，可分为直流电动机，异步电动机和同步电动机。 同步电动机还可分为永磁同步电动机、磁阻同步电动机和磁滞同步电动机。 异步电动机可分为感应电动机和交流换向器电动机。感应电动机又分为三相异步电动机、单相异步电动机和罩极异步电动机等。交流换向器电动机又分为单相串励电动机、交直流两用电动机和推斥电动机。 直流电动机按结构及工作原理可分为无刷直流电动机和有刷直流电动机。有刷直流电动机可分为永磁直流电动机和电磁直流电动机。电磁直流电动机又分为串励直流电动机、并励直流电动机、他励直流电动机和复励直流电动机。永磁直流电动机又分为稀土永磁直流电动机、铁氧体永磁直流电动机和铝镍钴永磁直流电动机。
3．按起动与运行方式分类根据电动机按起动与运行方式不同，可分为电容起动式单相异步电动机、电容运转式单相异步电动机、电容起动运转式单相异步电动机和分相式单相异步电动机。 4．按用途分类可分为驱动用电动机和控制用电动机。 驱动用电动机又分为电动工具（包括钻孔、抛光、磨光、开槽、切割、扩孔等工具）用电动机、家电（包括洗衣机、电风扇、电冰箱、空调器、录音机、录像机、影碟机、吸尘器、照相机、电吹风、电动剃须刀等）用电动机及其它通用小型机械设备（包括各种小型机床、小型机械、医疗器械、电子仪器等）用电动机。 控制用电动机又分为步进电动机和伺服电动机等。 5．按转子的结构分类根据电动机按转子的结构不同，可分为笼型感应电动机（旧标准称为鼠笼型异步电动机）和绕线转子感应电动机（旧标准称为绕线型异步电动机）。 6．按运转速度分类根据电动机按运转速度不同，可分为高速电动机、低速电动机、恒速电动机、调速电动机。 低速电动机又分为齿轮减速电动机、电磁减速电动机、力矩电动机和爪极同步电动机等。 调速电动机除可分为有级恒速电动机、无级恒速电动机、有级变速电动机和无级变速电动机外，还可分为电磁调速电动机、直流调速电动机、PWM变频调速电动机和开关磁阻调速电动机。 异步电动机的转子转速总是略低于旋转磁场的同步转速。 同步电动机的转子转速与负载大小无关而始终保持为同步转速。 一.、直流电动机 直流电动机是依靠直流工作电压运行的电动机，广泛应用于收录机、录像机、影碟机、电动剃须刀、电吹风、电子表、玩具等。 1．电磁式直流电动机电磁式直流电动机由定子磁极、转子（电枢）、换向器（俗称整流子）、电刷、机壳、轴承等构成， 电磁式直流电动机的定子磁极（主磁极）由铁心和励磁绕组构成。根据其励磁（旧标准称为激磁）方式的不同又可分为串励直流电动机、并励直流电动机、
电机学知识点总结 电机学课程是高等学校电气类专业的一门重要技术基础课课程的特点是理论性强、概念抽象、专业性特征明显它涉及的基础理论和知识面较广牵涉电、磁、热、机械等综合知识。下面请看我带来的电机学知识点总结。 电机学知识点总结 直流电动机知识点 1、直流电动机主要结构是定子和转子；定子主要包括定子铁心、励磁绕组、电刷。转子主要包括转子铁心、电枢绕组、换向器。 2、直流电动机通过电刷与换向器与外电路相连接。 3、直流电动机的工作原理：通过电刷与换向器之间的切换，导体内的电流随着导体所处的磁极性的改变而同时改变其方向，从而使电磁转矩的方向始终不变。 4、通过电刷和换向器将外部通入的直流电变成线圈内的交变电流的过程叫做“逆变”。 5、励磁方式分为他励式和自励式；自励式包括并励式、串励式和复励式。（只考他励式和并励式，掌握他励式和并励式的图形） 6、直流电机的额定值：①额定功率PN 对于发电机额定功率指线端输出的电功率；对于电动机额定功率指轴上输出的机械功率。②额定电压、额定电流均指额定状态下电机的线电压线电流。 7、磁极数=电刷数=支路数（2p=电刷数=2a，p为极对数，a为支路对数） 8、空载时电极内的磁场由励磁绕组的磁动势单独作用产生，分为主磁通和
漏磁通两部分。 9、电枢反应：负载时电枢磁动势对气隙主磁场的影响。 10、电刷位置是电枢表面电流分布的分界线。 11、交轴电枢反应的影响：①使气隙磁场发生畸变；②物理中线偏离几何中线；③饱和时具有一定的去磁作用。 12、电刷偏离几何中线时，出现直轴。 13、Ea=CeΦn Te=CTΦIa CT=9.55Ce 14、发电机 Ea=U+IaRa 电动机 U=Ea+IaRa 15、他励发电机的特性（主要掌握外特性U=f(I)） 曲线向下倾斜原因①U=Ea‐IaRa；随着负载电流I增大，电枢电阻压降 IaRa 随之增大，所以U减小。②交轴电枢反应产生一定的去磁作用；随着负载的增加，气隙磁通Φ和电枢电动势Ea将减小，再加上IaRa的增大使电压的下降程度增大。 16、并励发电机自励条件：①电机的磁路中要有剩磁；②励磁绕组的接法要正确，使剩磁电动势所产生的电流和磁动势，其方向与剩磁方向相同；③励磁回路的总电阻必须小于临界电阻。 17、并励发电机的外特性U=f(I)，曲线下降原因①②同上他励发电机；③励磁电流减小，引起气隙磁通量和电枢电动势的进一步下降。 18、为什么励磁绕组不能开断？ 若励磁绕组开断，If=0，主磁通将迅速下降到剩磁磁通，电枢电动势也将下降到剩磁电动势，从而使电枢电流Ia迅速增大，如果负载为轻载，则电动机转
第一章电动机绕组基础知识 绕组是电动机进行电磁能量转换与传递，从而实现将电能转化为机械能的关键部件。绕组是电动机最重要的组成部分，又是电动机最容易出现故障的部分，所以在电动机的修理作业中大多属绕组修理。在本章中，主要介绍与电动机绕组有关的若干基础知识。 第一节电动机绕组的类别 电动机绕组按其结构可有多种类别，今将数种较常用的分类简介于下： 一、集中式绕组与分布式绕组 1、集中式绕组 安装在凸形磁极铁心上的绕组，例如直流电动机定子上的主磁极绕组和换向极绕组，是集中式绕组。对于三相电动机而言，如果每相绕组在每个磁极下只占有一个槽，在这种情况下，则也是集中式绕组。 2、分布式绕组 分散布置于铁心槽内的绕组，例如直流电动机的转子绕组以及三相电动机的定子绕组和转子绕组，都是分布式绕组。 二、短距绕组、整距绕组与长距绕组 1、短距绕组 绕组的节距小于极距的绕组，叫做短距绕组。短距绕组广泛应用于直流电动机的转子绕组以及三相交流单速电动机的定子绕组。 2、整距绕组 绕组的节距等于极距的绕组，叫做整距绕组，又称全距绕组或满距绕组。 3、长距绕组 绕组的节距大于极距的绕组，叫做长距绕组。除了在三相交流单绕组多速电动机中会有长距绕组以外，一般情况下，不用长距绕组。 三、单层绕组、双层绕组与单双层绕组 1、单层绕组 在铁心槽内仅嵌一层线圈边的绕组，叫单层绕组。单层绕组在10千瓦以下的小功率三相电动机中应用较多。 2、双层绕组 在铁心槽内嵌有上、下两层线圈边的绕组，叫双层绕组。双层绕组广泛应用于直流电动机以及功率在10千瓦以上的三相电动机。 3、单双层绕组 有少数三相异步电动机，定子铁心的一部分槽中仅嵌入单层线圈边，而在另一部分槽中则嵌有双层线圈边，这种既有单层又有双层的绕组，即单双层绕组。这种绕组是由双层短距绕组演变而来的。 四、整数槽绕组与分数槽绕组 1、整数槽绕组 三相电动机绕组中，每极每相槽数为整数的叫整数槽绕组。 2、分数槽绕组 三相电动机绕组中，每极每相槽数为分数的叫分数槽绕组。分数槽仅用于双层绕组。 五、600 相带、300 相带、和1200 相带绕组 1、600相带绕组 相带为600的绕组称为600相带绕组。通常单速三相电动机都采用600相带绕组. 2、300相带绕组 在嵌有Y和Δ两套绕组，Y-Δ混合连接的三相电动机中，把600相带一分为二，即形成了300相带绕组。 3、1200相带绕组 在单绕组三相多速电动机中，有1200相带绕组
第一步：步进电机的保持转矩，相当于传统电机所说的“功率”。当然，他们有着本质的区别。步进电机的物理结构，完全不同于普通的交、直流电机，它的输出功率是可变的。通常根据需要的转矩大小，来选择哪种型号的步进电机。大致来说，扭力在以下的，一般选择28、35、39、42；扭力在左右的，选择57电机较为合适。扭力在几或更大的情况下，就应当选择转矩更大的75、85、86、90、110、130等规格的步进电机。同时，我们还应考虑电机的转速。因为，电机的输出转矩，与转速成反比关系。就是说，步进电机在低速（每分钟几百转或更低转速，其输出转矩较大），在高速旋转状态的转矩就很小了。当然，有些工作环境需要高速电机，就要对步进电机的线圈电阻、电感等指标进行综合权衡。选择电感稍小一些的电机，作为高速电机，能够获得较大输出转矩。反之，要求低速大力矩的情况下，就要选择电感在十几或几十mH,电阻也要大一些为好。 第二步：步进电机空载启动频率，一般称为“空起频率”。这是选购步进电机很重要的一项指标。如果要求在瞬间频繁启动、停止，并且，转速在1000转/分钟左右或更高。最好选择反应式或永磁式步进电机，这些电机的“空起频率”都比较高。 第三步：步进电机的相数选择，这项内容，很多客户几乎没有什么重视，大多是随便购买。其实，不同相数的电机，工作效果是不同的。相数越多，步距角就能够做的比较小，工作时的振动就相对小一些。大多数场
合，使用两相、三相、五相混合式步进电机的比较多。在高速大力矩的工作环境，选择三相步进电机是很实用的。 第四步：防水防腐型步进电机能够防水、防油，适用于某些特殊场合。例如水下机器人，就需要放水电机。75BYG系列步进电机大多具有防水结构。对于特种用途的电机，就要针对性选择了。 第五步：特殊规格的步进电机，通常需要和生产厂家沟通，在技术允许的范围内，加工订做。例如，出轴的直径、长短、伸出方向等。 步进电机的运转难免会有很大的噪音，在工厂这些噪音其实不算什么，工厂里多的是机械，各式各样的，一起运转，那么多的噪音，就好像在开一场演唱会，只是是我们听不懂的，很刺耳的。 噪音大听不到不要紧，但是在工厂里面的操作工难免就要遭罪了，操作工之间讲话都是问题，不用吼得是听不到了，久而久之，他们的听觉也会有一点受到影响。那该如何减少这些机器的噪声呢？ 第一，可以通过改变减速比等机械传动避开共振区； 第二，可以采用带有细分功能的驱动器； 第三，可以换成步距角更小的步进电机； 第四，可以换成交流伺服电机，几乎可以完全克服震动和噪声；
电机学知识点讲义汇总 第一章 基本电磁定律和磁路 电机的基本工作原理是建立在电磁感应定律、全电流定律、电路定律、磁路定律和电磁力定律等定律的基础上的，掌握这些基本定律，是研究电机基本理论的基础。 ▲ 全电流定律 全电流定律 ∑? = I Hdl l 式中，当电流方向与积分路径方向符合右手螺旋关系时，电流取正号。 在电机和变压器的磁路计算中，上式可简化为 ∑∑=Ni Hl ▲电磁感应定律 ①电磁感应定律 e=- dt d N dt d Φ -=ψ 式中，感应电动势方向与磁通方向应符合右手螺旋关系。 ②变压器电动势 磁场与导体间无相对运动，由于磁通的变化而感应的电势称为变压器电动势。电机中的磁通Φ通常是随时间按正弦规律变化的，线圈中感应电动势的有效值为 m fN E φ44.4= ③运动电动势 e=Blv ④自感电动势 dt di L e L -= ⑤互感电动势 e M1=-dt di 2 e M2 =-dt di 1 ▲电磁力定律 f=Bli ▲磁路基本定律 ① 磁路欧姆定律 Φ= A l Ni μ=m R F =Λm F 式中，F=Ni ——磁动势，单位为A ； R m = A l μ——磁阻，单位为H -1； Λm = l A R m μ=1——磁导，单位为H 。
② 磁路的基尔霍夫第一定律 0=?s Bds 上式表明，穿入（或穿出）任一封闭面的磁通等于零。 ③ 磁路的基尔霍夫第二定律 ∑∑∑==m R Hl F φ 上式表明，在磁路中，沿任何闭合磁路，磁动势的代数和等于次压降的代数和。 磁路和电路的比较 第二章 直流电动机 一、直流电机的磁路、电枢绕组和电枢反应 ▲磁场是电机中机电能量转换的媒介。穿过气隙而同时与定、转子绕组交链的磁通为主磁通；仅交链一侧绕组的磁通为漏磁通。直流电机空载时的气隙磁场是由励磁磁动势建立的。空载时，主磁通Φ0与励磁磁动势F 0的关系曲线Φ0=f （F 0）为电机的磁化曲线。从磁化曲线可以看出电机的饱和程度，饱和程度对电机的性能有很大的影响。 ▲ 电机的磁化曲线仅和电机的几何尺寸及所用的材料有关，而与电机的励磁方式无关。电 机的运行特性与磁化曲线密切相关。设计电机时，一般使额定工作点位于磁化曲线开始弯曲的部分，这样既可保证一定的可调节度，又不至于浪费材料。 ▲ 直流电机电枢绕组各元件间通过换向器连接，构成一个闭合回路，回路内各元件的电动 势互相抵消，从而不产生环流。元件内的电动势和电流均为交变量，通过换向器和电刷间的相对运动实现交直流转换。电刷的放置原则是：空载时正、负电刷之间获得最大的电动势，这时被电刷短路的元件的电动势为零。因此，电刷应放在换向器的几何中性线上。对端接对称的元件，换向器的几何中性线应与主极轴线重合。 ▲ 不同型式的电枢绕组均有①S=K=Z ；②y 1=Z i /2p ε=整数；③y=y 1+y 2。其中，S 为元 件数，K 为换向片数，Z i 为虚槽数，p 为极对数，y 1为第一节距，y 2为第二节距，y 为合成节距，ε为小于1的分数，用来把y 1凑成整数。对单叠绕组，y=±1，y 2小于0，并联支路对数a=p ，即每极下元件串联构成一条支路。对单波绕组，y 2大于零，a=1，即所有同极性下元件串联构成一条支路。
电机基本知识及故障诊断 南阳防爆集团有限公司 赵泰忠 二00四年五月
电机基本知识及故障诊断 一、电机基本知识 电机是电动机和发电机的统称，通常分为直流电机和交流电机两大类，交流电机分为异步电机与同步电机两类。 1、同步电机 转子转速与旋转磁场的转速相同的一种交流电机，它具有可逆性。可作发电机运行，也可作电动机运行，还可作补偿机运行。 2、异步电动机 异步电动机是一种基于电与磁相互依存又相互作用而达到能量转换目的的机械。它的定子、转子在电路上是彼此独立的，但又是通过电磁感应而相互联系的，其转子转速永远低于旋转磁场的转速，即存在有转差率，故称为异步电动机。 工作原理：电机定子通入三相交流电时即可产生旋转磁场，假设旋转磁场为顺时针转动，静止的笼形转子切割磁力线产生感应电流，通电导体在磁场中受力，且此转矩与磁场旋转方向一致，所以转子便顺着旋转磁场方向转动起来。 3、电机产品型号编制方法 产品型号由产品代号、规格代号、特殊环境代号和补充代号等四个部分组成，示例： YB2 - 200L-2 WF1 特殊环境代号（户外防中等腐蚀） 规格代号（中心高-铁心长度-极数/大 型电机用功率-极数/铁心外径表示） 产品代号（隔爆型三相异步电动机）
我公司低压电机（1140V及以下）主要产品代号有：Y、YDDC、YA、YB2、YXn、YAXn、YBXn、YW、YBF、 YBK2、YBS、YBJ、YBI、YBSP、YZ、YZR等；高压电机（3000V及以上）主要产品代号有：Y、YKK、YKS、Y2、YA、YB、YB2、YAKK、YAKS、YBF、YR、YRKK、YRKS、TAW、YFKS、QFW等。 常用特殊环境代号有：W（户外型）、WF1（户外防中等腐蚀型）、WF2（户外防强腐蚀型）、F1（户内防中等腐蚀型）、F2（户内防强腐蚀型）、TH（湿热带型）、WTH（户外湿热带型）、TA（干热带型）、T（干、湿热合型）、H（船或海用）、G（高原用）。 4、工作制（S类） S1—连续工作制 S2—短时工作制 S3--断续周期工作制 S4—包括起动的断续工作制 S5—包括电制动的断续工作制 S6—连续周期工作制 S7—包括电制动的连续周期工作制 S8—包括变速负载的连续周期工作制 S9—负载和转速非周期变化工作制 5、防护型式：IPXX 第一位数字表示：防止人体触及或接近壳内带电部分及壳内转动部件，以及防止固体防异物进入电机。第二位数字表示：防止由于电机进水而引起的有害影响。第一位数字、第二位数字含义见下表；
三相异步电动机基本知识 1 电机概述 电机的型式很多，但其工作原理都基于电磁感应定律和电磁力定律。因此，电机构造的一般原则是：用适当的有效材料（导磁和导电材料）构成能互相进行电磁感应的磁路和电路，以产生电磁功率和电磁转矩，达到转换能量形态的目的。 为了减少激磁电流和旋转磁场在铁心中产生的涡流和磁滞损耗，铁心有0.5mm厚的硅钢片叠压而成。硅钢片绝缘层的作用？笼型转子结构简单、制造方便。对要求启动电流小、启动转矩大的电机，可以采用绕线式电机。 按电机功能来分，可分为： ①发电机——把机械能转换成电能； ②电动机——把电能转换成机械能； ③变压器、变频机、变流机、移相器——分别用于改变电压、频率、电流相位。 ④控制电机——作为控制系统中的元件。 又可按以下方法分类： 下面主要讲述高压中大型三相异步电机。 S=ns-n/ns 2 电机型号、结构及分类
2.1 分类 a）按中心高分类 可分为微型电机、小型电机、中型电机、大型电机。一般来说，H80以下的称为微型电机（也叫分马力电机，功率在1kW以下），H80～H315的称为小型电机，H355～H630的称为中型电机，H710～H1000的称为大型电机。 b）按防护等级分类 基本上可分为开启式、防护式和封闭式电机。开启式电机的常用结构是IP11，防护式电机的常用结构是和IP22、IP23，封闭式电机的常用结构是IP44和IP54。 IP是International Protection 的意思，紧跟其后的第一个数字表示电机防护固体的能力(0-无防护；1-防护大于50mm的固体；2-防护大于12mm的固体；3-防护大于2.5mm 的固体；4-防护大于1mm的固体；5-防尘。)，第二个数字表示电机防水的能力(0-无防护电机；1-防滴电机；2-15°防滴电机；3-防淋水电机；4-防溅水电机；5-防喷水电机；6-防海浪电机；7-防浸水电机；8-潜水电机)。 请参考标准GB4942.1-85《电机外壳防护分级》。 c) 按安装方式分类 总体上可分为卧式电机和立式电机。 卧式电机的典型结构是IMB3，其余派生结构有IMB35、IMB5等。立式电机的典型结构是IMV1（把IMB5立起来装即可,轴伸朝下），其余派生结构有IMV15（把IMB35立起来装即可,轴伸朝下）等。 IM即International Mounting。 请参考标准GB997-2008《电机结构及安装型式代号》。(IEC60034-7:2001) 旋转电机的结构形式、安装形式及接线盒位置---IM代码。 结构形式：有关固定用构件、轴承装置和轴伸等电机部件的构成形式。
雅迪科普系列：电机选择基础知识 1 电机空载损耗；在轴承、刹车良好的情况下，电机的控制损耗主要是铁芯涡流损耗，因为高速转动的磁极在定子铁芯不断感应出涡流，导致铁芯发热。无论是驱动状态还是滑行状态，只要电机在运转，铁损就存在，就是电机用手空转电机时感觉到的阻力，也可以通过电机惯性来表示。这个阻力越小越好（有超越离合器除外），越小越省电，铁芯温度越低。 2 电机的功率；额定功率是在额定电压下实现的，电动车的轮毂电机转速低，远远低于电机的破坏转速。电压低，远远低于工业电气的380v电压，质量一般的电机在100v以内可以认为没有耐压问题。这两点给电机超压提供了可靠保证。超压后的实际功率正比于电压的超压比。因为电动车电机普遍虚标功率，为了追求扭矩已经把电流密度利用到极限，所以超压不应该超流，否则电机发热严重，铁芯饱和，磁铁退磁，效率低下。48V500W=60V625W=72V750W=84V875W=96V1000W,额定扭矩没有改变，启动扭矩因为电池输入功率增加，相电流增大，有一定程度增加，但是没有转速增加这么明显，如果经常运行在低速大负载限流区域，应该调小控制器限流。 3 电机超压；既然电机可以超压，那么什么样的电机才能超压？因为车辆在行驶时的空气阻力与速度呈现平方关系，假设速度30码空气阻力为10牛顿，在60码时的空气阻力就是100牛顿，一个在30码可以有合适扭矩的350W电机根本没有能力输出抵抗100牛顿的阻力，只能勉强工作再超负荷状态，甚至不能达到这个速度。就是说想超压就应该明确目标速度是多少？大概需要现在的几倍扭矩来克服目标速度的阻力。也就是说只有大扭矩的低速电机才能超压，因为现在有充足的扭矩储备，超压后才能有效推动车子行驶。 4 电机的扭矩；电机扭矩和电流呈现正比关系，扭矩为1，电流为1，扭矩为2，电流为2以此类推，但是当铁芯进入饱和区域电流增长已经不能产生有效扭矩了。电机的最大扭矩受两个条件制约，1线圈发热超温、2磁路饱和、哪个先到就受哪个制约。 怎么简单比较哪个电机扭矩大？这里要抛开控制器因素，把电机的三根相线结实的短路在以前，然后用手转动轮胎或推动车辆，感觉阻力越大越好，这表明电机能够产生的扭矩也大。注意：并不是所谓的扭矩型电机这样检测扭矩就一定大！ 短路相线测量阻力大可能表示以下几点；电机的磁铁厚面积大极数多，铁芯叠厚大直径大，线圈多电阻小，总之就是好！ 如果一个开路空载转动阻力小，空载电流小，短路相线阻力大那么就是好电机！剩下就是速度了——
生产培训教案 培训题目：发电机知识讲解 培训目的：了解发电机及励磁系统基本知识，发电机保护，运行定期检修试验项目。 内容摘要： 1、发电机工作原理。 2、发电机获得励磁电流的几种方式。 3、发电机保护 4、发电机试验： 培训内容： 发电机基本原理： 三相同步发电机由原动机拖动直流励磁的同步发电机转子，以转速n(rpm)旋转，根据电磁应原理，三相定子绕阻便感应交流电势。定子绕阻若接入用电负载，电机就有交流电能输出。发电机是利用电磁感应现象的原理制成的，它是把机械能转化为电能的装置。交流发电机主要由转子和定子两部分组成，另外还有滑环、电刷等。 感应电势E＝4.44fNΦ（N：匝数） 频率f＝Pn/60 交流发电机的特点：把机械能转化为电能的一种机器。因为它提供的是方向做周期性变化的交流电，故称为交流发电机。 发电机的主要构造是转子（转动部分）和定子（固定部分），滑环
两个，电刷两个。小型发电机的转子是线圈，定子产生磁场，就像教学演示用的模型一样。大型发电机恰好相反。它的线圈是定子，产生磁场是转子。 同步发电机为了实现能量的转换，需要有一个直流磁场而产生这个磁场的直流电流，称为发电机的励磁电流。根据励磁电流的供给方式，凡是从其它电源获得励磁电流的发电机，称为他励发电机，从发电机本身获得励磁电源的，则称为自励发电机。 发电机获得励磁电流的几种方式： 1、直流发电机供电的励磁方式： 这种励磁方式的发电机具有专用的直流发电机，这种专用的直流发电机称为直流励磁机，励磁机一般与发电机同轴，发电机的励磁绕组通过装在大轴上的滑环及固定电刷从励磁机获得直流电流。这种励磁方式具有励磁电流独立，工作比较可靠和减少自用电消耗量等优点，是过去几十年间发电机主要励磁方式，具有较成熟的运行经验。缺点是励磁调节速度较慢，维护工作量大，故在10mw以上的机组中很少采用。 2、交流励磁机供电的励磁方式 现代大容量发电机有的采用交流励磁机提供励磁电流。交流励磁机也装在发电机大轴上，它输出的交流电流经整流后供给发电机转子励磁，此时，发电机的励磁方式属他励磁方式，又由于采用静止的整流装置，故又称为他励静止励磁，交流副励磁机提供励磁电流。交流
第一章电机中的电磁学基本知识 1.1 磁路的基本知识 1.1.1 电路与磁路 对于电路系统来说，在电动势的作用下电流从的正极通过导体流向负极。构成一个完整的电路系统需要电动势、电导体，并可以形成电流。 在磁路系统中，也有一个磁动势（类似于电路中的电势），在的作用下产生一个（类似于电路中的电流），磁通从磁动势的极通过一个通路（类似于电路中的导体）到极，这个通路就是磁路。由于铁磁材料磁导率比空气大几千倍，即空气磁阻比铁磁材料大几千倍，所以构成磁路的材料均使用导磁率高的铁磁材料。然而非铁磁物质，如空气也能通过磁通，这就造成铁磁材料构成磁路的周围空气中也必然会有磁通（，由于空气磁阻比铁磁材料大几千倍，因而比小的多，常常被称为漏磁通，称为主磁通。因此磁路问题比电路问题要复杂的多。 1.1.2 电机电器中的磁路 磁路系统广泛应用在电器设备之中，如变压器、电机、继电器等。并且在电机和某些电器的磁路中，一般还需要一段空气隙，或者说空气隙也是磁路的组成部分。 图1—1是电机电器的几种常用磁路结构。图(a)是普通变压器的磁路，它全部由铁磁材料组成；图(b)是电磁继电器磁路，它除了铁磁材料外，还有一段空气隙。 图(c)表示电机的磁路，也是由铁磁材料和空气隙组成；图(b)是无分支的串联磁路，空气隙段和铁磁材料串联组成；图(a)是有分支的并联磁路。图中实（或虚）线表示磁通的路径。
(a) (b) (c) 图1—1 几种常用电器的典型磁路 (a) 普通变压器铁芯； (b) 电磁继电器常用铁芯； (c) 电机磁路 1.1.3 电气设备中磁动势的产生 为了产生较强的磁场，在一般电气设备中都使用电流产生磁场。电 流产生磁场的方法是：把绕制好的匝线圈套装在铁心上，并在线圈内通 入电流，这样在铁心和线圈周围的空间中就会形成磁场，其中大多数磁 通通过铁心，称为主磁通；小部分围绕线圈，称为漏磁通，如图1—2所示。套装在铁心上用于产生磁通的匝线圈称为励磁线圈，励磁线圈中的 电流称为励磁电流。若励磁电流为直流，磁路中的磁通是恒定的，不随 时间变化，这种磁路称为直流磁路，直流电机的磁路属于这一类；若励 磁电流为交流，磁路中的磁通是交变的，随时间变化，这种磁路称为交 流磁路，交流电机、变压器的磁路属于这一类。
(一) PMSM 的数学模型 交流电机是一个非线性、强耦合的多变量系统。永磁同步电机的三相绕组分布在定子上，永磁体安装在转子上。在永磁同步电机运行过程中，定子与转子始终处于相对运动状态，永磁体与绕组，绕组与绕组之间相互影响，电磁关系十分复杂，再加上磁路饱和等非线性因素，要建立永磁同步电机精确的数学模型是很困难的。为了简化永磁同步电机的数学模型，我们通常做如下假设： 1) 忽略电机的磁路饱和，认为磁路是线性的； 2) 不考虑涡流和磁滞损耗； 3) 当定子绕组加上三相对称正弦电流时，气隙中只产生正弦分布的磁势，忽略气隙中的高次谐波； 4) 驱动开关管和续流二极管为理想元件； 5) 忽略齿槽、换向过程和电枢反应等影响。 永磁同步电机的数学模型由电压方程、磁链方程、转矩方程和机械运动方程组成，在两相旋转坐标系下的数学模型如下： (l)电机在两相旋转坐标系中的电压方程如下式所示: d d s d d c q q q s q q c d di u R i L dt di u R i L dt ωψωψ?=+-????=++?? 其中，Rs 为定子电阻；ud 、uq 分别为d 、q 轴上的两相电压；id 、iq 分别为d 、q 轴上对应的两相电流；Ld 、Lq 分别为直轴电感和交轴电感；ωc 为电角速度；ψd 、ψq 分别为直轴磁链和交轴磁链。 若要获得三相静止坐标系下的电压方程，则需做两相同步旋转坐标系到三相静止坐标系的变换，如下式所示。 cos sin 22cos()sin()3322cos()sin()33a d b q c u u u u u θθθπθπθπθπ?? ?-????? ??=--- ? ???? ???? ?+-+? ? (2)d/q 轴磁链方程： d d d f q q q L i L i ψψψ=+???=?? 其中，ψf 为永磁体产生的磁链，为常数，0f r e ωψ=，而c r p ωω=是机械角速度，p 为同步电机的极对数，ωc 为电角速度，e0为空载反电动势，其值为每项 倍。
电动机基本知识 一、电动机基本知识 电机是电动机和发电机的统称，通常分为直流电机和交流电机两大类，交流电机分为异步电机与同步电机两类。 1、同步电机 转子转速与旋转磁场的转速相同的一种交流电机，它具有可逆性。可作发电机运行，也可作电动机运行，还可作补偿机运行。 2、异步电动机 异步电动机是一种基于电与磁相互依存又相互作用而达到能量转换目的的机械。它的定子、转子在电路上是彼此独立的，但又是通过电磁感应而相互联系的，其转子转速永远低于旋转磁场的转速，即存在有转差率，故称为异步电动机。 工作原理：电机定子通入三相交流电时即可产生旋转磁场，假设旋转磁场为顺时针转动，静止的笼形转子切割磁力线产生感应电流，通电导体在磁场中受力，且此转矩与磁场旋转方向一致，所以转子便顺着旋转磁场方向转动起来。 3、电机产品型号编制方法 产品型号由产品代号、规格代号、特殊环境代号和补充代号等四个部分组成，示例： YB3 - 200L-2 WF1 特殊环境代号（户外防中等腐蚀） 规格代号（中心高-铁心长度-极数/大型 电机用功率-极数/铁心外径表示） 产品代号（隔爆型三相异步电动机）我公司低压电机（1140V及以下）主要产品代号有：Y、YDDC、
YA、YB3、YXn、YAXn、YBXn、YW、YBF、YBK2、YBS、YBJ、YBI、YBSP、YZ、YZR等；高压电机（3000V及以上）主要产品代号有：Y、YKK、YKS、Y2、YA、YB、YB2、YAKK、YAKS、YBF、YR、YRKK、YRKS、TAW、YFKS、QFW等。 常用特殊环境代号有：W（户外型）、WF1（户外防中等腐蚀型）、WF2（户外防强腐蚀型）、F1（户内防中等腐蚀型）、F2（户内防强腐蚀型）、TH（湿热带型）、WTH（户外湿热带型）、TA（干热带型）、T（干、湿热合型）、H（船或海用）、G（高原用）。 4、工作制（S类） S1—连续工作制 S2—短时工作制 S3--断续周期工作制 S4—包括起动的断续工作制 S5—包括电制动的断续工作制 S6—连续周期工作制 S7—包括电制动的连续周期工作制 S8—包括变速负载的连续周期工作制 S9—负载和转速非周期变化工作制 5、防护型式：IPXX 第一位数字表示：防止人体触及或接近壳内带电部分及壳内转动部件，以及防止固体异物进入电机。第二位数字表示：防止由于电机进水而引起的有害影响。第一位数字、第二位数字含义见下表；
电工基础知识 1.电是什么? 答:有负荷存在和电荷变化的现象。电是一种和重要的能源。 2.什么叫电场? 答:带电体形成的场,能传递带电体之间的相互作用。 3.什么叫电荷? 答:物体或构成物体的质点所带的正电或负电。 4.什么叫电位? 答:单位正电荷在某点具有的能量,叫做该点的电位。 5.:什么叫电压?它的基本单位和常用单位是什么? 答:电路中两点之间的电位差称为电压。它的基本单位是伏特。简称伏,符号v,常用单位千伏(kv),毫伏(mv) 。 6.什么叫电流? 答:电荷在电场力作用下的定向运动叫作电流。 7.什么叫电阻? 它的基本单位和常用单位是什么? 答:电流在导体中流动时,要受到一定的阻力,,这种阻力称之为导体的电阻。 它的基本单位是欧姆,简称欧,符号表示为?,常用的单位还有千欧( k? ),兆欧(m? ) 8.什么是导体?绝缘体和半导体? 答:很容易传导电流的物体称为导体。在常态下几乎不能传导电流的物体称之为绝缘体。导电能力介于导体和绝缘体之间的物体称之为半导体。 9.什么叫电容? 它的基本单位和常用单位是什么? 答:电容器在一定电压下储存电荷能力的大小叫做电容。它的基本单位是法拉,符号为F,常用符号还有微法(MF),微微法拉(PF),1F=106MF=1012MMf(PF) 。 10.什么叫电容器? 答: 储存电荷和电能(电位能)的容器的电路元件。 11.什么是电感? 它的基本单位和常用单位是什么? 答:在通过一定数量变化电流的情况下,线圈产生自感电势的能力,称为线圈的电感量。简称为电感。 它的常用单位为毫利,符号表示为H,常用单位还有毫亨(MH) 。1H=103MH 12.电感有什么作用? 答:电感在直流电路中不起什么作用,对突变负载和交流电路起抗拒电流变化的作用。13.什么是容抗?什么是感抗?什么是电抗?什么是阻抗?他们的基本单位是什么? 答:电容在电路中对交流电所起的阻碍作用称为容抗。 电感在电路中对交流电所起的阻碍作用称为感抗。 电容和电感在电路中对交流电引起的阻碍作用总称为电抗。 电阻, 电容和电感在电路中对交流电引起的阻碍作用阻抗。 他们的基本单位都是欧姆( ? ) 。 14.什么叫电路? 答:电流在电器装置中的通路。电路通常由电源,开关,负载和直接导线四部分组成。 15.什么叫直流电路和交流电路?
电动机基本知识介绍 1．电机基本概念介绍： 1.1电机的基本运行条件： 1.1.1电机的现场运行条件： 1)除非另有约定或规定，电机应适合于下列现场运行条件，如有偏差则按1.1.2条件进行修正 2)海拔：应不超过1000m 3)最高环境温度：应不超过40℃ 4)最低环境温度：对于任何电机应不低于-15℃，但在下述电机不低于0℃: A)额定输出功率>3300KW(KVA)/1000r/min； B)额定输出功率<0.6KW(KVA) ； C)带换向器； D)带滑动轴承； E)以水作为冷却介质的。 5)对于水冷电机或空水冷却的电机：冷却水温在+5℃～+25℃,特殊情况下最高不超过33℃； 1.1.2电气运行条件： 1）电源：三相50Hz或60Hz交流电机的电压应符合GB156《标准电压》所规定的标称电压。选用电机的额定电压时，应考虑配电系统与用电系统两者电压的差别。对静止变流电源供电的交流电动机，电压、频率和波形的规定均不使用，额定电压应按协议规定。 2)电压和电流的波形和对称性：对用于由交流发电机供电，频率为固定的电源上的交流电动机，供电电压谐波压因数(HVF)应不超过以下0.02。 HVF=(ΣU2n/n)1/2 U N——谐波电压的标么值 N——谐波次数(5、7、11、13)。 三相交流电动机在三相电压系统的电压负序分量不超过正序分量的1%(长期运行)，或不超过1.5%(不超过几分钟的短时运行)且零序分量不超过正序分量1%的条件下运行。 即使HVF和负序分量和零序分量的限值在电机额定负载运行时同时发生，也不应导致在电机中产生任何有害的温度。建议其温升或温度允许超过本标准规定限值，但不能超过10K。 3)运行期间电压和频率的变化：对用于由交流发电机供电(无论是地区供电或经电网)，且频率为固定的电源上的交流电机，电压和频率的综合变化分为A和B两个区电机应能在区域A内连续运行，并实现规定的基本功能(对电动机应能输出额定转距)，但其性能不必与额定电压和频率时的性能完全符合，可能呈现某些差异，温升可较额定电压和频率时高。 电机应能在区域B内运行，并实现其基本功能，但其性能与额定电压和频率时的差异，将大于区域A内运行的电机，温升可较额定电压和频率时高，并很可能高于区域A。不推荐在区域B的边界上持续运行。 A)在实际使用和运行条件下，有时要求电机在区域A的边界之外运行，但应在数值、持续时间及发生频度等方面加以限制。若有可能，应在合理的时间内采取校正措施，例如降低输出，这种措施可以避免应温度影响而缩短电机的寿命。 B)本标准规定的温升或温度限值仅使用于定额运行点。当运行点逐步偏离定额点时，
