浮法玻璃基础知识汇总
浮法玻璃是我国上世纪70年代末，由洛阳玻璃厂率先引进英国皇家浮法玻璃生产线。
它是在锡槽里，玻璃浮在锡液的表面上出来的。因此，这种玻璃首先是平度好，没有水波纹。用于制镜、汽车玻璃。不发脸，不走形，这是它的一大优点。其次是浮法玻璃选用的矿石石英砂，原料好。生产出来的玻璃纯净、透明度好。明亮、无色。没有玻璃疔，气泡之类。第三是结构紧密、重，手感平滑，同样厚度每平方米比平板比重大，好切割，不易破损。全国30多条生产线都严格按照国家标准生产，这种玻璃是民用建筑的最好玻璃。它的价格，同等厚度相比，仅比平板玻璃每平方米高4元左右。
生产工艺:
浮法玻璃生产的成型过程是在通入保护气体（N2及H2）的锡槽中完成的。熔融玻璃从池窑中连续流入并漂浮在相对密度大的锡液表面上，在重力和表面张力的作用下，玻璃液在锡液面上铺开、摊平、形成上下表面平整、硬化、冷却后被引上过渡辊台。辊台的辊子转动，把玻璃带拉出锡槽进入退火窑，经退火、切裁，就得到平板玻璃产品。浮法与其他成型方法比较，其优点是：适合于高效率制造优质平板玻璃，如没有波筋、厚度均匀、上下表面平整、互相平行；生产线的规模不受成形方法的限制，单位产品的能耗低；成品利用率高；易于科学化管理和实现全线机械化、自动化，劳动生产率高；连续作业周期可长达几年，有利于稳定地生产；可为在线生产一些新品种提供适合条件，如电浮法反射玻璃、退火时喷涂膜玻璃、冷端表面处理等。
普通平板玻璃与浮法玻璃有什么不同
A:普通平板玻璃与浮法玻璃都是平板玻璃。只是生产工艺、品质上不同。
普通平板玻璃是用石英砂岩粉、硅砂、钾化石、纯碱、芒硝等原料，按一定比例配制，经熔窑高温熔融，通过垂直引上法或平拉法、压延法生产出来的透明五色的平板玻璃。普通平板
玻璃按外观质量分为特选品、一等品、二等品三类。按厚度分为2、3、4、5、6mm五种。B:浮法玻璃是用海沙、石英砂岩粉、纯碱、白云石等原料，按一定比例配制，经熔窑高温熔融，玻璃液从池窑连续流至并浮在金属液面上，摊成厚度均匀平整、经火抛光的玻璃带，冷却硬化后脱离金属液，再经退火切割而成的透明五色平板玻璃。玻璃表面特别平整光滑、厚度非常均匀，光学畸变很小的特点。浮法玻璃按外观质量分为优等品、一级品、合格品三类。按厚度分为3、4、5、6、8、10、12mm七种。
C:普通平板玻璃外观质量等级是根据波筋、气泡、划伤、砂粒、疙瘩、线道等缺陷多少而判定。浮法玻璃外观质量等级是根据光学变形、气泡、夹杂物、划伤、线道、雾斑等缺陷多少来判的。
浮法玻璃行业标准
GB11614-1989《浮法玻璃》国家标准分为优等品、一级品、合格品，本标准在修订时按照浮法玻璃的使用用途进行了分类，分为制镜级、汽车级和建筑级，并按不同的用途确定了不同的质量指标，以利于用户进行选择，更好地满足了用户的需要。
在技术要求上，本标准参考了JIS R3202:1996《浮法和磨光平板玻璃》和EN572-2：1994《浮法玻璃》标准，尺寸和厚度允许偏差比原国家标准有所提高，外观质量指标严于日本和欧洲标准的规定。同时，增加了玻璃对角线差的要求，检验方法也做了增加和适当修改。本标准自实施之日起，代替GB11614-1989。本标准由国家建筑材料工业局提出。本标准由国家建筑材料工业局秦皇岛玻璃研究设计院归口并负责解释。
本标准起草单位：国家建筑材料工业局标准化研究所、国家建筑材料工业局秦皇岛玻璃研究设计院。
本标准主要起草人：武庆涛、王玉兰、谭景亚、刘志付、田纯祥
1 范围
本标准规定了无色透明浮法玻璃的分类、要求、检验方法、检验规则、标志、包装、运输和贮存。
本标准适用于制镜、汽车和建筑等使用的浮法玻璃。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 1216-1985 外径千分尺(neq ISO 3611:1978)GB/T 2680-1994 建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定(neq ISO 9050:1990)GB/T 8170-1987 数值修约规则JB/T 7979-1995 塞尺
3 分类
3.1 浮法玻璃按用途分为制镜级、汽车级、建筑级。
3.2 浮法玻璃按厚度分为以下种类：2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、19mm。
4 要求
4.1 浮法玻璃应为正方形或长方形。其长度和宽度尺寸允许偏差应符合表1规定。表1 尺寸允许偏差(mm)
厚度尺寸允许偏差
尺寸小于3000 尺寸3000-5000
2，3，4 ±2 -
5，6 ±3
8，10 +2，-3 +3，-4
12，15 ±3 ±4
19 ±5 ±5
4.2 浮法玻璃的厚度允许偏差应符合表2规定，同一片玻璃厚薄差，厚度2mm、3mm为0.2mm;厚度4mm、5mm、6mm、8mm、10mm、0.3mm 。
4.3 建筑级浮法玻璃的外观质量应符合表3的规定。表2 厚度允许差(mm)
厚度允许偏差
2，3，4，5，6 ±0.2
8，10 ±0.3
12 ±0.4
15 ±0.5
19 ±1.0
表3 建筑级浮法玻璃外观质量
缺陷种类质量要求
气泡
长度,L, 0.5mm≤L≤1.5mm 长度,L, 1.5mm〈L≤3.0mm 长度,L, 3.0mm〈L≤5.0mm 长度,L, L〉5.0mm
5.5×S,个1.1×S,个0.44×S,个0,个
夹杂物长度及个数允许范围
长度,L, 0.5mm≤L≤1.0mm 长度,L,1.0mm〈L≤2.0mm 长度,L ,2.0mm〈L≤3.0mm 长度,L, L〉3.0mm
5.5×S,个1.1×S,个0.44×S,个0,个
点状缺陷密集度长度大于1.5mm的气泡和长度大于1.0mm的夹杂物;气泡与气泡、夹杂
物与夹杂物或气泡与夹杂物的间距应大于300mm
线道按5.3.1检验肉眼不应看见
划伤长度和宽度允许范围及条数
宽0.5mm，长60mm，3×S，条
光学变形入射角：2mm 40°;3mm 45°；4mm以上50°
表面裂纹按5.3.1检验肉眼不应看见
断面缺陷爆边、凹凸、缺角等不应超过玻璃板的厚度
注：S为以平方米为单位的玻璃板面积，保留小数点后两位。气泡、夹杂物的个数及划伤条数范围为各系数与S相乘所得的数值，应按GB/T 8170修约至整数
4.4 汽车级浮法玻璃厚度以2mm、3mm、4mm、5mm、6mm为主。其外观质量应符合表4的规定。
4.5 制镜级浮法玻璃厚度以2mm、3mm、5mm、6mm为主。其外观质量应符合表5的规定。
4.6 浮法玻璃对角线差应不大于对角线平均长度的0.2％。
4.7 浮法玻璃弯曲度不应超过0.2％。
4.9 对有特殊要求的浮法玻璃由供需双方商定。
表4 汽车级浮法玻璃外观质量
缺陷种类质量要求
气泡
长度,L,0.3mm≤L≤0.5mm 长度,L, 0.5mm〈L≤1.0mm 长度,L, 1.0mm〈L≤1.5mm 长度,L, L〉1.5mm
3×S,个2×S,个0.5×S,个0,个

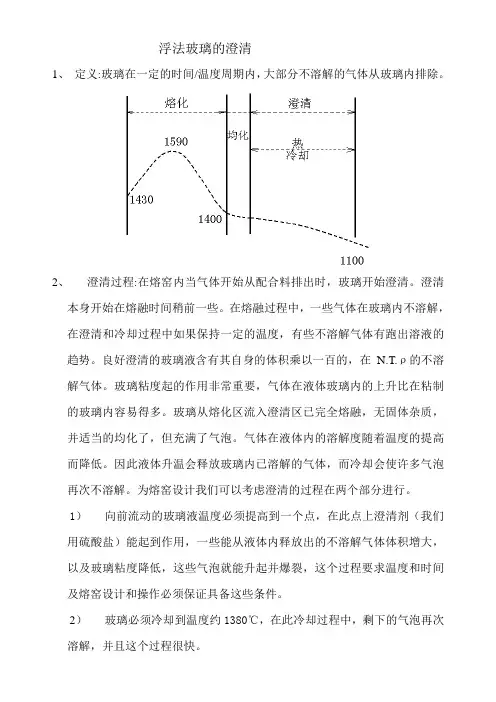

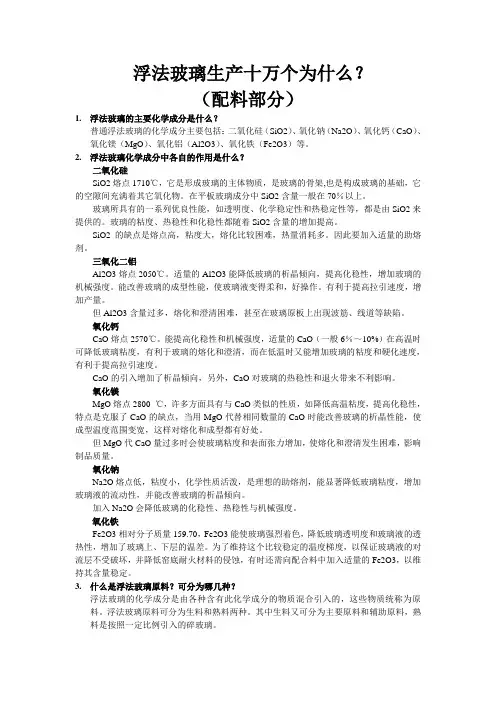

浮法玻璃缺陷产生原因与消除方法 一. 概述 1952年至1959年间英国皮尔金顿兄弟有限公司创造了浮法玻璃生产工艺，可以看作是平板玻璃制造中的一次革命。开始时还只打算用它来代替当时流行的成本很高的镜面玻璃制造方法。不久就发现，它完全可以代替全部或绝大部分各种常用的平板玻璃制造方法。浮法是一种新型的工业制造方法，它本身已具有全自动化生产的可能条件。我国也于1970年独自研制成功了“洛阳浮法玻璃工艺技术”。伴随着我国经济腾飞，浮法玻璃也得到迅猛发展，截止到2005年底，我国已建成140多条浮法玻璃生产线。 浮法的原理是：冷却到1100℃的玻璃液，从玻璃熔窑冷却部经流液道进入锡槽。锡槽用电加热保持所要求的温度。为了防止锡的表面层氧化，在锡槽空间充满氮气加一定比例氢气的保护气体。液态玻璃在自身重量的作用下在锡液的表面铺开。在表面张力的作用下玻璃层的平衡厚度保持在6～7㎜左右。当要求玻璃带的厚度小于6㎜时，可在玻璃带的两边用拉边机机头将玻璃拉伸。要求厚度大于7㎜时拉边机头则设置成负角度，将玻璃向中部推，从而堆厚。玻璃带离开锡槽后则由过渡辊台提升辊引入退火窑。 当生产厚度小于平衡厚度的玻璃时，玻璃带要受拉伸的作用。与传统的引上法类似，玻璃中存在的化学不均匀或热学不均匀都会显示出特别明显的光学畸变。玻璃板上的厚度差别，表面不平整或玻璃中存在的不均匀物，都会在透视光或反射光中出现光学的不正常现象。浮法玻璃的像畸变可分为平行于拉制方向、横向或斜向等类。属于第一类的有不连续线上的变形。它是在拉制方向的线上断断续续出现的形变。有时也在连续的线上出现或只有一段变形（脊形歪痕，英文ridge distortion），但出现在玻璃带行进的方向上。横向形变是在横跨玻璃带的线上出现变形区。斜向畸变（鲱鱼骨型扭曲变形，英文herringbone distortion）一般出现在玻璃带的两侧而向倾斜的方向发展。 在玻璃带的上面或下面还可能出现线道（拉引线道，英文ream）。下面有时还出现“冷玻璃线”（粗筋，英文ripple）。 在保护气体（掺有少量氢的氮气）气氛中，虽然在操作的高温下玻璃是不会与锡发生反应的，可是如果有少量的氧或硫进入系统中就会形成SnO或SnS，一部分挥发进入锡槽的气氛中或凝结在槽顶，最后聚积成滴落在玻璃带上面使玻璃变形。玻璃上的锡滴坑（英文drip crater）就是这样形成的缺陷，它与小滴的锡或锡的化合物有关。在显微镜下能分辨出，周围有一道有色的反应环，玻璃表面出现轻微的变形。 浮法玻璃带下方在辊子转动时按转动周期有少量锡的化合物附着在玻璃带上形成印纹，还可能造成微裂纹，称为滚轴印纹（英文roller imprints）或锡印纹（带裂纹的锡渣斑，英文dross spots）。 由于浮法操作的化学变化可能既在玻璃带的下方出现开口气泡，又在上方出现表面气泡，玻璃内部带熔液环的气泡也会使玻璃表面轻微变形。 至于玻璃生产中因原料系统和熔化系统造成的玻璃缺陷，如与平拉法和引上法完全共同的缺陷，像澄清气泡、结石、线道等，限于篇幅，则不在本文讨论之列。 应该说，经过多年的摸索和研究，大部分浮法玻璃的特征缺陷都已在很大程度上解决了，但在浮法研制与发展过程中，有些缺陷还顽固地存在，长期困扰着从事浮法玻璃生产和研究设计的人们。我们应该感谢浮法玻璃行业的前辈们，由于他们的不懈努力，积累了大量宝贵的经验，才使我们今天能够在面对浮法缺陷的时候能够有成熟的方法消除它，使浮法玻璃的质量日益提高。 二. 浮法玻璃成形缺陷的外观描述、产生原因与消除方法 1．锡滴
玻璃厂实习报告 玻璃厂>实习报告（一） 陕西蓝星玻璃有限公司即原陕西玻璃厂。陕西玻璃厂是八十年代由中央、地方联合>投资兴建的国有大型二级企业，是陕西唯一集生产及深加工于一体的平板玻璃生产企业。采用九机有槽垂直引上工艺生产的2mm、3mm、5mm优质平板玻璃，广泛应用于建筑、制镜、仪表、手工艺品等行业，畅销国内二十一个省市、自治区，并出口中东地区。从意大利引进国际一流水平的产品深加工设备；进行各色镀膜、镀镜、磨边、喷雕、抛光、钻孔，被誉为装饰业中的“精品”，填补了西北地区的空白，年产值6700万元。 现陕西玻璃厂与山东威海蓝星集团合作重组为陕西蓝星玻璃有限公司。地处西安·咸阳—体化的中心地带，地理位置十分优越，铁路专用线进入全国铁路网，距陕西高速公路网咸阳东出口仅1公里，距西安咸阳国际机场8公里，交通十分便利。陕西蓝星玻璃有限公司是以威海蓝星玻璃集团为主要出资者参与重组陕西玻璃厂组建的，以在线镀膜玻璃及玻璃深加工为主要产业的全新机制和全新体制的公司制企业。现有固定资产22900万元。 公司现有一条设计年产平板玻璃130万重量箱的九机有槽垂直引上生产线，近几年来实际产量已经超设能力，并相继开发了磨边、彩绘、喷雕、制镜等玻璃深加工产品。企业九机有槽垂直引上工艺改浮法工艺生产线于二00五年五月投产，拟建的浮法二线和一至二条玻璃深加工生产线于二00五年底投产，年生产浮法玻璃 450万重量箱，玻璃深加工产品37万平方来，并以拥有自主知识产权的阳光控制在线镀膜技术为依托，以功能玻璃及玻璃深加工产品为主导，提升了企业的市场竞争力。 一、浮法玻璃生产线： 利用浮法工艺生产出的平板玻璃称之为浮法玻璃。浮法玻璃是用海沙、石英砂岩粉、纯碱、白云石等原料，按一定比例配制，经熔窑高温熔融，玻璃液从池窑连续流至并浮在金属液面上，摊成厚度均匀平整、经火抛光的玻璃带，冷却硬化后脱离金属液，再经退火切割而成的透明无色平板玻璃。玻璃表面特别平整光滑、厚度非常均匀，光学畸变很小的特点。浮法玻璃按外观质量分为优等品、一级品、合格品三类。按厚度分为3、4、5、6、8、10、12mm七种。 浮法工艺过程是：熔融的玻璃液从融窑连续地流入有保护气氛保护的熔融金属锡槽中，由于玻璃液与锡液的密度不同，玻璃液飘浮在锡液的表面上，由于重力和液体表面张力的同时作用，玻璃液在锡液表面上自由展平，从而成为表面平整、厚度均匀的玻璃液带，通过外力拉引作用，向锡槽的后部移动。在移动的进程中，经过来自炉顶上方的火焰抛光、拉薄、冷却、硬化后引上过渡辊台。辊子转动把玻璃带送进退火窑，经过降温、退火，切裁，形成平板玻璃产品。 浮法玻璃厚度均匀性好，纯净透明。经过锡面的光滑作用和火焰抛光作用，玻璃表面平滑整齐，平行度好，具有极高的光学性能。浮法玻璃的装饰特性是透明、明亮、纯
浮法玻璃成形缺陷及解决办法 熔融的玻璃经流道、流槽进入锡槽，在锡槽中成形后由过渡辊台进入退火窑，在这一过程中玻璃液（板）要与闸板、唇砖、锡液、拉边机、保护气体过渡辊台等直接接触，同时与锡槽水包、顶盖砖、底砖等密切相关，很容易形成与成形相关的各种缺陷，包括锡石、锡点（顶锡）、光畸变点（脱落物）、粘锡、虹彩、雾点、气泡等，除气泡之外的可统称为锡缺陷，这些成形缺陷严重制约着玻璃的质量等级与加工性能。本文对其成因及防止措施作些探讨，以期有助于改善浮法玻璃质量。 1锡缺陷的成因分析 1.1锡与锡槽中锡化合物的性质 纯净的锡的熔点是232℃，沸点为2271℃，在600～1050℃的温度范围内锡具有较低的熔点和较高的沸点，较低的饱和蒸汽压，同时还具有较大的密度和容易还原的性质，以及锡液与玻璃液之间具有较大的浸润角（175°）几乎完全不浸润等性质，锡用来作为玻璃成形的良好载体。 氧化锡SnO2，密度6.7～7.0g/cm3，熔点2000℃，高温时的蒸汽压非常小，不溶于锡液，正常生产时在锡槽的温度条件下为固体，往往以浮渣形式出现在低温区的液面上，通常浮渣都聚集在靠近出口端。如果氧化严重，浮渣会延伸很长，容易形成玻璃板下表面划伤。 氧化亚锡SnO，熔点为1040℃，沸点为1425℃，固体为蓝黑色粉末，能溶解于锡液中，SnO的分子一般为其聚合物（SnO）x形式。在中性气氛中SnO只有在1040℃以上才是稳定的，1040℃以下会发生分解反应。在锡槽的还原性气氛中SnO可以存在，它往往溶解于锡液中和以蒸汽形式存在于气氛中。 硫化亚锡SnS，密度5.27g/cm3，固体为蓝色晶体，熔点为865℃，沸点为1280℃，具有较大的蒸汽压，800℃时为81.3Pa，正常生产时，在高温区易挥发进入气氛，低温区易凝聚滴落。 1.2锡槽中的硫、氧污染循环 氧的污染主要来源于气氛中的微量氧和水蒸汽以及从锡槽缝隙漏入和扩散的氧。在锡槽工况下，它们使锡氧化成SnO和SnO2浮渣，SnO溶解于锡液和挥发进入气氛，并在顶盖、水包处冷凝、聚集而落到玻璃表面。另外，玻璃本身也是一个污染源，玻璃中的氧部分进入锡液，同样会使锡氧化，玻璃的上表面会有水蒸汽进入气氛，增加了气氛中的氧化气氛。 硫的污染在使用氮、氢保护气体时主要由玻璃带入，一是来源于玻璃组分及熔窑气氛，再者来源于锡槽出口处的二氧化硫处理玻璃下表面技术。在锡槽工况下，玻璃的上表面以H2S形式释放进入气氛，在玻璃下表面硫进入锡液被氧化成SnS，气氛中的H2S与锡反应生成SnS，这些SnS溶于锡液并部分挥发进入气氛中，SnS蒸汽同样使玻璃产生锡缺陷。这是硫的污染循环，如图2所示。其中主要化学反应为：（略） 与氧、硫污染相关的化学反应在锡槽的不同温度区域保持着动态平衡，平衡状态与保护气体的组成和锡槽工况密切相关。氧化组分高，则还原组分就低，氧化反应激烈；还原组分高，则氧化组分就低，可避免或降低锡的氧化。 2锡缺陷的判别与治理
浮法玻璃生产工艺流程 窑头料仓的混合料经两台斜毯式投料机推入熔窑，熔窑以重油为燃料烧油将配合料熔化成玻璃液，再经澄清均化、冷却后通过玻璃液流入锡槽成型。在流道上没有安全闸板和调节闸板。并没有板宽流量控制装道。 玻璃液在锡液面上自摊平，展开，再经机械拉引挡边和接边机的控制，形成所需要的玻璃带，然后被拉引出锡槽，经过渡辊合，进入退火窑。为避免锡液氧化，锡槽内空间充满氮氢保护气体。 进入退火窑的玻璃带在退火窑内，严格按照制定的退火温度曲线进行退火，使玻璃的残余应力控制在要求范围内。出退火窑的玻璃带随即进入冷端。 玻璃带在冷端经过切割掰断，加速分离、掰边、纵掰纵分后，通过斜坡道，并经吹风清扫，然后进入分片线，人工取片装箱包装堆垛成品由叉车送人成品库。 在冷端机组中，预留了洗涤干燥，缺陷自动检测、喷粉和中片自动取板装箱堆垛设备的位置。生产线上设有紧急落板、掰边、欠板落板三个落板装置。使型不合格板不进入切割区。使掰不合格的板不进入装箱堆垛区。 经破碎和搅碎的碎玻璃通过1#胶带输送机由生产线后部向前部输送，送到2#胶带机上运至退火切裁工段厂房外侧的3#胶带输送机上。正常生产时，3#胶带输送机顺转将碎玻璃送入4#胶带输送机，经提升机进入窑头碎玻璃仓仓内碎玻璃由电振给料机送出经电子秤称量。然后撒到配合料胶带输送机上送窑头料仓。生产不正常时过多的碎玻璃由3#胶带输送机逆转送入碎玻璃堆场。分片处和成品库产生的少量碎玻璃由人工运送到碎玻璃堆场。堆场的碎玻璃由装载车运到碎玻璃地坑处经破碎后由提升机进入室外碎玻璃储仓。使用埋单仓下电振给料机送入4#胶带输送机送往窑头碎玻璃仓使用。 熔窑燃油各项指标参数：熔制温度曲线；液面高度投料速度由中央控制系统自动控制。 锡槽玻璃成型温度曲线；玻璃液流量；拉引速度；玻璃带宽度和厚度由中央控制系统自动控制。 退火窑玻璃带退火温度曲线和冷却速度，各项指标参数由中央控制。
专业：机械设计制造及其自动化姓名：王向军 轮岗总结 一、实习目的 1.了解企业概况，企业文化，以及对安全生产进行深入了解。 2.了解生产线，了解各个岗位的工作职责以及各个设备的工作原理。 3.结合专业及兴趣，选择合适的岗位。 二、实习内容 通过十天的轮岗实习，收获确实不少，在这次实习过程中我对我们公司的生产设配有了一个初步的认识和了解，对玻璃的生产工艺流程有了一个初步的认识，我们有些地方听不清楚的，师傅们一遍又一遍的耐心讲给我们听，还有的岗位上换了几个师傅给我们轮着讲，很令人感动，还有对我们公司的管理以及对人的重视有了深刻的体验，在以前，只知道公司就是制造玻璃的，可是对于这个词却是非常模糊的理解。最重要的是现在的我已经被我们公司所吸引并且容入了这个大家庭。 经过了为期三天的企业文化培训，我们终于开始了轮岗，终于进入了真正的车间，开始感觉到底去了是个啥样子呢？ 在三月十四号的早晨，我们四个人在张工的带领下来到了原料车间，在班长的带领下，我们开始了对原料车间的初步了解，从设备到工艺到原料等，在这里，我了解到了以下内容： ◆原料工艺过程：原料称重搅拌器称重输送皮带配合料皮带→小车 碎玻璃 皮带→窑头料仓 ◆原料：硅砂，纯碱，白云石，石灰石，长石，芒硝，煤粉，碎玻璃 1)硅砂，主要含量SiO2要求含量98％以上，我们厂浮法玻璃生产线选用的硅 砂原料是湿法加工生产的硅砂，是最佳的玻璃形成剂，可憎加玻璃粘度，提高化学稳定性，机械强度和透明度。 2)白云石：主要成分是CaCO3和MgCO3其中Mg的含量不低于18.8％，我们 厂采用的是干法加工，它能降低玻璃高温粘度，提高机械强度和热稳定性。 3)石灰石：主要成分是CaCO3，要求含量52％以上，我们厂采用干法加工，主 要作用是在高温时降低玻璃的粘度，有利于融化和澄清。 4)长石：主要成分是Al2O3，要求Al含量在14％以上，我们厂使用的是干法 加工，主要作用是提高玻璃液的粘度和化学稳定性，是最有效的玻璃稳定剂。 5)纯碱：主要成分Na2CO3要求其含量98.8％以上，作用是降低玻璃融化温度， 是最好的助溶剂。 6)芒硝：主要成分Na2SO4其作用是促进熔化，加速澄清，是最好的玻璃澄清 剂。 7)煤粉：主要作用是降低Na2SO4的分解温度。 8)碎玻璃：主要作用是提高熔化率，节约原料。 ◆中控室操作与配料操作流程 1)加料：硅砂，纯碱，白云石，碎玻璃，称量控制使用减量法，加料时不必准
浮法玻璃行业分析 1 行业政策环境 我国平板玻璃行业在经历飞速发展阶段后，进入了产能相对过剩时期。自2006年国家发改委发布《关于促进平板玻璃工业结构调整的若干意见的通知》以后，平板玻璃行业年年受到国家政策的关注。在国家颁布的政策中，主要目的是促进化解产能过剩、推进转型升级和实现绿色发展。而去产能、稳增长、节能减排以及强自律是政策的着力点。图表1是2013年以来国家发布的主要玻璃行业政策。 图表1 2013年以来国家发布的主要玻璃行业政策
2 发展环境
“十三五”时期是我国全面建成小康社会决胜阶段，也是加快从制造大国转向制造强国的重要阶段。玻璃工业发展既有投资和消费结构变化带来的深刻影响，也有发展方式转变提出的紧迫要求，必须加快转型升级步伐，加速优化产业体系，拓展发展空间，注重提质增效，由高速增长转向中高速平稳发展。 新型工业化、信息化、城镇化、农业现代化的同步推进，城镇基础设施建设、保障性安居工程和建筑能效提升、农房改造和美丽乡村建设，以及高端装备等重大项目实施，为玻璃工业提供持续中高速增长空间。需求结构变化和有效供给不足，迫使玻璃工业优化调整产业体系。新兴产业加快发展，消费需求日趋多元，要求玻璃工业推进供给侧结构性改革，化解过剩产能，增加有效供给。发展绿色建筑和装配式建筑，要求建筑材料向绿色化和部品化发展。全面提升工业基础能力，要求玻璃工业尽快增强光伏产业、电子信息产业等新能源、新兴产业保障能力。加快发展新兴制造业，要求玻璃工业适应不断涌现的新技术、新业态、新模式，深化信息技术和玻璃工业的融合，优化产业结构。 生态文明建设的推进，倒逼玻璃工业转变发展方式、转换发展动能。推进绿色发展，提高资源综合利用效益，实现工业污染源全面达标排放，倒逼玻璃工业加快实施技术改造，提高行业节能减排、资源综合利用和低碳发展水平，更加注
浮法玻璃标准 国家质量技术监督局发布1999.05.14发布2000.01.01实施 前言 本标准是在原国家标准GB 11614-1989《浮法玻璃》的基础上进行修订的。 GB11614-1989《浮法玻璃》国家标准分为优等品、一级品、合格品，本标准在修订时按照浮法玻璃的使用用途进行了分类，分为制镜级、汽车级和建筑级，并按不同的用途确定了不同的质量指标，以利于用户进行选择，更好地满足了用户的需要。 在技术要求上，本标准参考了JIS R3202:1996《浮法和磨光平板玻璃》和EN572-2：1994《浮法玻璃》标准，尺寸和厚度允许偏差比原国家标准有所提高，外观质量指标严于日本和欧洲标准的规定。同时，增加了玻璃对角线差的要求，检验方法也做了增加和适当修改。 本标准自实施之日起，代替GB11614-1989。本标准由国家建筑材料工业局提出。本标准由国家建筑材料工业局秦皇岛玻璃研究设计院归口并负责解释。 本标准起草单位：国家建筑材料工业局标准化研究所、国家建筑材料工业局秦皇岛玻璃研究设计院。 本标准主要起草人：武庆涛、王玉兰、谭景亚、刘志付、田纯祥 1 范围 本标准规定了无色透明浮法玻璃的分类、要求、检验方法、检验规则、标志、包装、运输和贮存。 本标准适用于制镜、汽车和建筑等使用的浮法玻璃。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 1216-1985 外径千分尺(neq ISO 3611:1978)GB/T 2680-1994 建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定(neq ISO 9050:1990)GB/T 8170-1987 数值修约规则JB/T 7979-1995 塞尺 3 分类 3.1 浮法玻璃按用途分为制镜级、汽车级、建筑级。 3.2 浮法玻璃按厚度分为以下种类：2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、19mm。 4 要求 4.1 浮法玻璃应为正方形或长方形。其长度和宽度尺寸允许偏差应符合表１规定。
《玻璃的种类大全》 1、普通平板玻璃 普通平板玻璃亦称窗玻璃。平板玻璃具有透光、隔热、隔声、耐磨、、耐气候变化的性能，有的还有保温、吸热、防辐射等特征，因而广泛应用于镶嵌建筑物的门窗、墙面、室内装 饰等。 平板玻璃的规格按厚度通常分为2mm、3mm、4mm、5mm、和6mm，亦有生产8mm和10mm 的。 一般2mm、3mm厚的适用于民用建筑物，4mm--6mm的用于工业和高层建筑。 影响平板玻璃质量的缺陷主要有气泡、结石和波筋。气泡是玻璃体中潜藏的空洞，是在制造过程中的冷却阶段处理不慎而产生的。结石俗称疙瘩，也称沙粒，是存在于玻璃中的固体夹杂物，这是玻璃体内最危险的缺陷，它不仅破坏了玻璃制品的外观和光学均一性，而 且会大大降低玻璃制品的机械强度和热稳定性，甚至会使制品自行碎裂。 好的平板玻璃制品应具有以下特点： 1）是无色透明的或稍带淡绿色 2）玻璃的薄厚应均匀，尺寸应规范 3）没有或少有气泡、结石和波筋、划痕等疵点。 用户在选购玻璃时，可以先把两块玻璃平放在一起，使相互吻合，揭开来时，若使很大的 力气，则说明玻璃很平整 另外要仔细观察玻璃中有无气泡、结石和波筋、划痕等，质量好的玻璃距60厘米远，背光线肉眼观察，不允许有大的或集中的气泡，不允许有缺角或裂子，玻璃表面允许看出波筋、 线道的最大角度不应超过45度；划痕沙粒应以少为佳。 玻璃在潮湿的地方长期存放，表面会形成一层白翳，使玻璃的透明度会大大降低，挑选时要加以注意。 2、热熔玻璃 热熔玻璃又称水晶立体艺术玻璃，是目前开始在装饰行业中出现的新家族。热熔玻璃源于西方国家，近几年进入我国市场。以前，我国市场上均为国外产品，现在国内已有玻璃厂家引进国外热熔炉生产的产品。热熔玻璃以其独特的装饰效果成为设计单位、玻璃加工业主、装饰装潢业主关注的焦点。热熔玻璃跨越现有的玻璃形态，充分发挥了设计者和加工者的艺术构思，把现代或古典的艺术形态融入玻璃之中，使平板玻璃加工出各种凹凸有致、彩色各异的艺术效果。热熔玻璃产品种类较多，目前已经有热熔玻璃砖、门窗用热熔玻璃、大型墙
浮法玻璃基础知识汇总 浮法玻璃是我国上世纪70年代末，由洛阳玻璃厂率先引进英国皇家浮法玻璃生产线。 它是在锡槽里，玻璃浮在锡液的表面上出来的。因此，这种玻璃首先是平度好，没有水波纹。用于制镜、汽车玻璃。不发脸，不走形，这是它的一大优点。其次是浮法玻璃选用的矿石石英砂，原料好。生产出来的玻璃纯净、透明度好。明亮、无色。没有玻璃疔，气泡之类。第三是结构紧密、重，手感平滑，同样厚度每平方米比平板比重大，好切割，不易破损。全国30多条生产线都严格按照国家标准生产，这种玻璃是民用建筑的最好玻璃。它的价格，同等厚度相比，仅比平板玻璃每平方米高4元左右。 生产工艺: 浮法玻璃生产的成型过程是在通入保护气体（N2及H2）的锡槽中完成的。熔融玻璃从池窑中连续流入并漂浮在相对密度大的锡液表面上，在重力和表面张力的作用下，玻璃液在锡液面上铺开、摊平、形成上下表面平整、硬化、冷却后被引上过渡辊台。辊台的辊子转动，把玻璃带拉出锡槽进入退火窑，经退火、切裁，就得到平板玻璃产品。浮法与其他成型方法比较，其优点是：适合于高效率制造优质平板玻璃，如没有波筋、厚度均匀、上下表面平整、互相平行；生产线的规模不受成形方法的限制，单位产品的能耗低；成品利用率高；易于科学化管理和实现全线机械化、自动化，劳动生产率高；连续作业周期可长达几年，有利于稳定地生产；可为在线生产一些新品种提供适合条件，如电浮法反射玻璃、退火时喷涂膜玻璃、冷端表面处理等。 普通平板玻璃与浮法玻璃有什么不同 A:普通平板玻璃与浮法玻璃都是平板玻璃。只是生产工艺、品质上不同。 普通平板玻璃是用石英砂岩粉、硅砂、钾化石、纯碱、芒硝等原料，按一定比例配制，经熔窑高温熔融，通过垂直引上法或平拉法、压延法生产出来的透明五色的平板玻璃。普通平板
平板玻璃和浮法玻璃的区别 平板玻璃是指未经其他加工的平板状玻璃制品，也称白片玻璃或净片玻璃。按生产方法不同(普通平板玻璃是用石英砂岩粉、硅砂、钾化石、纯碱、芒硝等原料，按一定比例配制，经熔窑高温熔融，通过垂直引上法或平拉法、压延法生产出来的透明五色的平板玻璃;浮法玻璃是用海沙、石英砂岩粉、纯碱、白云石等原料，按一定比例配制，经熔窑高温熔融，玻璃液从池窑连续流至并浮在金属液面上，摊成厚度均匀平整、经火抛光的玻璃带，冷却硬化后脱离金属液，再经退火切割而成的透明五色平板玻璃。玻璃表面特别平整光滑、厚度非常均匀，光学畸变很小的特点。)可分为普通平板玻璃和浮法玻璃。平板玻璃是建筑玻璃中生产量最大、使用最多的一种，主要用于门窗，起采光（可见光透射比85%90%）、围护、保温、隔声等作用，也是进一步加工成其他技术玻璃的原片。 平板玻璃按其用途可分为窗玻璃和装饰玻璃。根据国家标准《普通平板玻璃》（GB4871—1995）和《浮法玻璃》（GB11614—89）的规定，玻璃按其厚度可分为以下几种规格： 引拉法生产的普通平板玻璃：2mm、3mm、4mm、5mm四类。 浮法玻璃：3mm、4mm、5mm、6mm、8mm10mm、12mm七类。 引拉法生产的玻璃其长宽比不得大于 2.5，其中2、3mm厚玻璃尺寸不得小于400mm×300mm，4、5、6mm厚玻璃不得小于600mm×400mm。浮法玻璃尺寸一般不小于1000mm ×1200mm，5、6mm最大可达3000mm×4000mm。 按照国家标准，平板玻璃根据其外观质量进行分等定级，普通平板玻璃分为优等品、一等品和二等品三个等级。浮法玻璃分为优等品、一级品和合格品三个等级。同时规定，玻璃的弯曲度不得超过0.3%。 普通平板玻璃以标准箱、实际箱和重量箱计量，厚度2mm的平板玻璃，每10m为1标准箱；对于其他厚度规格的平板玻璃，均需进行标准箱换算。实际箱是用于运输计件娄的单位。玻璃的厚度不同每实际箱的包装量也不一样。实际箱按同厚度累计平方数乘以厚度系数即可得出标准箱数。重量箱是指2mm厚度的平板玻璃每一标准箱的重量，其他厚芳的玻璃可按一定的系数进行换数。 平板玻的用途有两个方面：3～5mm的平板玻璃一般是直接用于门窗的采光，8～12mm的平板玻璃可用于隔断。另外的一个重要用途是作为钢化、夹层、镀膜、中空等玻璃的原片。
玻璃的生产工艺简单介绍 一、玻璃的定义： 1.一般有两种含义，一是作为一种材料和制品；二是物质的一种物理化学状态； 2.广义的玻璃包括无机物质和有机物质两大类，传统的玻璃是指无机玻璃； 3.美国ASTM的定义：玻璃石熔融体冷却为固态时不结晶的无机产物； 4.国内定义：经熔融冷却基本不结晶的无机固体物质； 5.科学定义：具有玻璃转变现象的非晶态物质。 二、世界主要浮法玻璃生产商 1.日本旭硝子公司； 2.日本板硝子公司； 3.法国圣戈班公司； 4.美国加迪安公司； 三、国内知名大型玻璃生产企业 1.上海耀华皮尔金顿玻璃有限公司； 2.中国洛阳浮法玻璃有限公司； 3.中国南玻集团股份有限公司； 4.中国福建耀华玻璃有限公司； 5.山东玻璃集团—淄博金晶科技有限公司； 6.台湾玻璃集团—青岛浮法玻璃有限公司、长江玻璃有限公司； 7.威海蓝星玻璃有限公司； 8.圣戈班韩洛玻璃有限公司； 9.北玻集团—秦皇岛耀华玻璃有限公司； 10.大连旭硝子玻璃、苏州旭硝子 四、玻璃的分类 1.依据玻璃形成氧化物不同分为： 硅酸盐玻璃、硼酸盐玻璃、磷酸盐玻璃、铝酸盐玻璃 2.根据用途不同分为： 平板玻璃、瓶罐玻璃、器皿玻璃、医药玻璃、光学玻璃、电真空玻璃、浑浊玻璃、有色玻璃、玻璃纤维等； 五、玻璃工艺的简单介绍 玻璃的生产工艺包括：配料、熔制、成型、退火等工序： 1.配料：按照设计好的料方单，将各种原料沉重后在混料机内混合均匀，主要原料：石英 砂、石灰石、长石、纯碱、硼酸等； 2.熔制：将配好的原料经过高温加热，形成均匀的无气泡的玻璃液，熔窑一般有两种类型， 一是坩埚窑，另一种是池窑； 3.成型：将熔制好的玻璃液态转变成具有固定形态的固体制品； 4.退火：防止冷爆，缓慢降温； 六，石油焦在玻璃行业中的应用 玻璃行业是一个高能耗行业，燃料成本一般占到总成本的35-50%，石油焦在玻璃行业中一般用作燃料，其目的是利用石油焦的高发热率替代重油，降低成本； 1.石油焦粉在玻璃熔窑直接燃烧工艺流程： 以石油焦为原料，经一级破碎、强力研磨，制成一定规格的粉料，通过总储罐、分料系统、计量控制系统及粉料发送系统等将燃料输送至燃烧器，根据不同工业窑炉的工艺条件和要求，燃料定量从燃烧器内喷出并连续、均匀、稳定的燃烧，所产生
7 浮法玻璃缺陷种类、成因及处理措施 7.1 浮法玻璃缺陷的分类 浮法玻璃的缺陷按显微结构可以分为两大类：非晶态缺陷和晶态缺陷。 7.1.1非晶态缺陷可分为： (1) 气相缺陷（气泡）。 (2) 玻璃相夹杂物（条纹和疖瘤）。 (3) 由不均匀应力产生的缺陷。 (4) 硌伤和压裂。 7.1. 2 晶态缺陷（夹杂物）可分为： (1) 未熔化的残留物。 (2) 受侵蚀的耐火材料。 (3) 玻璃熔体的析晶。 (4) 锡槽产生的上表面缺陷。 7.2原料及熔化部位产生的缺陷 本节根据其缺陷分类进行叙述。 7.2.1 气泡 气泡是玻璃中能看见的气体形态。与玻璃熔体对比，气泡属于另一种物态，在浮法玻璃中是一种较难判断和解决的缺陷。它的存在，严重影响玻璃质量的提高。 浮法玻璃中的气泡基本上可分为三类： （1）初熔和澄清之后残存在玻璃中的澄清气泡。 （2）因条件发生变化，又从玻璃中析出来的再生气泡，也叫重沸泡。 （3）外界加入到玻璃中的污染气泡，它的初态可能是气体、液体或固体，但最终以气泡形成玻璃缺陷。浮法玻璃形成的气泡根据其直径的不同又可分：气泡和微气泡；一般来说，将直径在毫米范围的称为气泡，直径十分之一毫米范围之内的称为微气泡。 7.2.1.1澄清泡 澄清过程就是在熔化结束后，使玻璃内的大气泡大量释放，这种气体的释放有很快的上升速度，这样在上升尾流中又带动小气泡上升。而这种小气泡只有在经过好长一段时间后才能达到表面。澄清过程就是消除玻璃液中所有的气泡。而没有被消除的便形成澄清泡残留在玻璃中。 这种气泡的释放可以通过化学途径在澄清剂的作用下实现，或通过物理途径在鼓泡器的作用下完成。 需要指出的是：1个半径为R的气泡，在粘度为δ和密度为d的介质中的上升速度由下式给定：V=2/9r2dg/δ，如果r=0.5mm, δ=100泊和d=2，那么该类气泡的上升速度为： V=36cm/h。 如果r=0.05mm, 那么该类气泡的上升速度为： V=0.36cm/h。因此，来不及排出的澄清泡直径一般较小。 气泡通常产生于澄清不良，它由几个零点几毫米的小气泡组成。经常这是一些因缺少澄清剂、澄清温度或澄清时间而在澄清过程中未被排除的碳酸钠的分解而产生的CO2气泡。 （1）解决措施 增强热障，将最后一对小炉调节成氧化燃烧，改善澄清条件，升温度或调整澄清剂的用量。 （2）气泡中的气体 在玻璃气泡内发现的气体中，可以例举出：CO2，CO，SO2，O2，N2，氧化氮和水蒸气。 特别是由配合料中的碳酸钠产生的CO2是最通常和最多的；氮气和氧气产生于投料颗粒中夹杂的空气； SO3产生于硫酸钠；水蒸气来自于原料或某些组成部分中的化合水。 7. 2.1.2重沸泡
第一部分浮法玻璃成型工艺 浮法玻璃成型工艺流程：经熔化、澄清并冷却至1100℃左右的玻璃液，经流道（包括安全闸板和流量调节闸板）和流槽流进锡槽内的熔融锡液面上，在自身重力及表面张力的作用下，玻璃液开始进行摊开、抛光、均匀降温，在拉边机的作用下，进行拉薄或积厚形成一定厚度的玻璃带，在水包的强制冷却和槽体自热的降温的双重作用下，成型后的玻璃带降温到600℃左右，通过过渡辊台，出锡槽进入退火窑。 一、锡槽的工艺分区 1.抛光区 锡槽抛光区的功能是使从流槽流入锡槽的玻璃液在这里摊平抛光。所谓抛光就是玻璃液在其重力和表面张力的作用下达到平衡，使玻璃表面光滑平整。此区必须要有足够高的温度，而且横向温度必须均匀，以使玻璃的粘度小而均匀，才能使玻璃得以充分摊平。 ●玻璃液在此区的粘度102.7---103.2Pa·s。 ●玻璃液在此区的温度1000--1065℃。 ●玻璃液在此区的冷却速度不得大于60℃/min。 ●玻璃液在此区的停留时间不得小于72秒。 玻璃带的流动和边部液流 玻璃液经唇砖流落在锡液面上，分为两部分流动，大部分玻璃液向下游流去，形成玻璃带的主体部分，很少一部分玻璃液反向流动，与背衬砖接触，然后缓慢的分成左右两股玻璃液流沿背衬砖和八字砖形成玻璃的左边部和右边部，这样与耐火材料接触的玻璃液形成的玻璃带边部质量较差，都将在冷端掰边作业中除去。 2.预冷区 ●玻璃液在此区的粘度103- 104Pa·s。 ●玻璃液在此区的温度1000-900℃。 3.成型区 ●玻璃液在此区的粘度104.25- 105.75 Pa·s。 ●玻璃液在此区的温度900-780℃。 4.冷却区 冷却区长度包括收缩段在内的后面窄段的全部长度。玻璃液在此区由于快速冷却，粘度急剧增大而不再收缩。 ●玻璃液在此区的粘度范围105.75-107 Pa·s。 ●玻璃液在此区的温度780-590℃。 二、锡槽的成型机理 1.玻璃的粘度 粘度是液体的一种内摩擦系数.当某层液体以速度ü运动时,邻近液层也将一起运动,不过速度要小些,并且距离愈远,速度愈小.这种流动称为粘滞流动。粘滞流动是用粘度来衡量，从玻璃液到固态玻璃的转变,粘度是连续变化的,其间没有数值上的突变。 粘度是玻璃的重要性质之一,它贯穿着玻璃生产的各个阶段,从熔制、澄清、均化、成型、退火都与粘度密切相关。影响玻璃粘度的主要因素是玻璃的化学成分和温度，玻璃的粘度随温度的下降而增大。在成型过程中，玻璃粘度产生的粘滞力与重力、摩擦力与表面张力形成平衡力系。
国家质量技术监督局1999-05-14发布2000-01-01实施 GB 11614-1999 本标准是在原国家标准11614-1989《浮法玻璃》的基础上进行修订的。 GB11614-1989《浮法玻璃》国家标准分为优等品、一级品、合格品,本标准在修订时按照浮法玻璃的使用用途进行了分类，分为制镜级、汽车级和建筑级，并按不同的用途确定了不同的质量指标，以利于用户进行选择，更好地满足了用户的需要。 在技术要求上，本标准参考了JIS R3202：1996《浮法和磨光平板玻璃》和EN 572-2；1994《浮法玻璃》标准，尺寸和厚度允许偏差比原国家标准有所提高，外观质量指标严于日本和欧洲标准的规定。同时，增加了玻璃对角线差的要求，检验方法也做了增加和适当修改。本标准自实施之日起，代替GB 11614-1989。 本标准由国家建筑材料工业局提出。 1 范围 本标准规定了无色透明浮法玻璃的分类、要求、检验方法、检验规则、标志、包装、运输和贮存。 本标准适用于制镜、汽车和建筑等使用的浮法玻璃。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方探讨使用下列标准最新版本的可能性。 GB/T 1216-1985 外径千分尺（neq ISO 3611: 1978） GB/T 2680-1994 建筑玻璃可见光透射比、太阳光直接透射比、太阳能透射比、紫外线透射比及有关窗玻璃参数的测定（neq ISO 9050：1990） GB/T 8170-1987 数值修约规则 JB/T 7979-1995 塞尺 3 分类 3.1 浮法玻璃按用途分为制镜级、汽车级和建筑级。 3.2 浮法玻璃按厚度分为以下种类： 2 mm、 3 mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、19mm。
中国浮法玻璃的发展（一）“洛阳浮法”技术的诞生“洛阳浮法”技术的研制，始于60年代初。当时，英国皮尔金顿兄弟玻璃公司刚刚发表了经过约十年研制，发明并取得成功的国际上最新最先进的平板玻璃生产方法——浮法的问世。同时，国际上一些学术刊物、杂志、论文和专利，都相继对有关浮法玻璃技术进行报道和简介。但是这些报道都侧重于商品的性能和功能，而对浮法技术，不仅没有什么具体内容，相当多的都是不真实的，甚至进行误导。而且当时的中国是处在以美国为首的世界发达国家的经济封锁的情况下，不要说参观工厂和购买技术是不可能的，就是想买一点浮法玻璃的样品，都难以实现。因此，我国是在一无资料，二无情报，三无样品的情况下，根据物理化学的公共原理，“白手起家”着手进行研制的。1960年开始时，曾由北京管庄建材科学研究院与上海耀华玻璃厂协作，进行过浮法工艺的初步探索。后来在建材部主管领导的倡议和支持下，在建材研究院建筑玻璃研究室进行了实验阶段的研究。通过静态单元试验、半连续工艺试验和连续性工艺试验，特别是对浮抛介质的选择，保护气体的成分和净化，玻璃成分的组成，以及加热元件和锡槽结构及耐火材料的选取等，都历经多次的试验，探索和筛选，直到1967年终于获得了一系列试验室阶段性成果。接着在此基础上进入中间试验阶段，同时有些试验室阶段的工作，还继续同步进行。1968年由建材研究院、玻璃设计院、湖南株洲玻璃厂三家合作，利用株洲玻璃厂尚未建成的玻璃球车间，改建为浮法玻璃中间试验线。经过二年的努力，最后在1970年7月完成了中国浮法玻璃的中间试验。经过长达6个月连续试验，终于取得了突破性的进展，其中最主要的成果是解决了浮法玻璃的成形方法——玻璃液的直接流入法，并生产出了中国的第一批6毫米浮法玻璃样品。同时，在技术上对流槽的安装，槽体的构造，雾点的消除以及操作方法和工艺制度等多方面都取得了相当丰富的经验和成果。紧接着在中间试验成功的基础上与河南洛阳玻璃厂合作，将洛阳玻璃厂建成投产不久的压延玻璃生产线改造为浮法玻璃工业性试验生产线，即进入工业性试验生产阶段，在秦皇岛玻璃研究院（建材研究院玻璃室的一部分）、株洲玻璃设计所（原北京玻璃设计院的一部分）、株洲玻璃厂、管庄建材研究院和洛阳玻璃厂等五个单位的协同合作下，扩大进行浮法玻璃的工业性试验，经过短短几个月的共同奋战，克服了一系列的困难后，终于在1971年9月胜利投产，并成功地拉出了原板宽近2米、厚6毫米的质量较好的浮法玻璃，并向市场提供了商品，取得了商业性的成果。随后在洛阳玻璃厂的试验生产过程中，经过1974年和1978年的两次冷修改造，玻璃熔窑由日产90吨提高到
第一部分 浮法玻璃成型工艺 浮法玻璃成型工艺流程：经熔化、澄清并冷却至1100C 左右的玻璃液，经流道 （包括安全闸板和流量调节闸板） 和流槽流进锡槽内的熔融锡液面上， 在自身重 力及表面张力的作用下，玻璃液开始进行摊开、抛光、均匀降温，在拉边机的作 用下，进行拉薄或积厚形成一定厚度的玻璃带， 在水包的强制冷却和槽体自热的 降温的双重作用下，成型后的玻璃带降温到 600C 左右，通过过渡辊台，出锡槽 进入退火窑。 一、锡槽的工艺分区 1. 抛光区 锡槽抛光区的功能是使从流槽流入锡槽的玻璃液在这里摊平抛光。 所谓抛光就是 玻璃液在其重力和表面张力的作用下达到平衡， 使玻璃表面光滑平整。 此区必须 要有足够高的温度， 而且横向温度必须均匀， 以使玻璃的粘度小而均匀， 才能使 玻璃得以充分摊平。 玻璃液在此区的粘度102.7---10 3.2 Pa - s 。 玻璃液在此区的温度1000--1065 C 。 玻璃液在此区的冷却速度不得大于 60E /min 。 玻璃液在此区的停留时间不得小于 72秒。 玻璃带的流动和边部液流 玻璃液经唇砖流落在锡液面上， 分为两部分流动， 大部分玻璃液向下游流去， 形 成玻璃带的主体部分， 很少一部分玻璃液反向流动， 与背衬砖接触， 然后缓慢的 分成左右两股玻璃液流沿背衬砖和八字砖形成玻璃的左边部和右边部， 这样与耐 火材料接触的玻璃液形成的玻璃带边部质量较差，都将在冷端掰边作业中除去。 2. 预冷区 玻璃液在此区的粘度 玻璃液在此区的温度 3. 成型区 玻璃液在此区的粘度 玻璃液在此区的温度 4. 冷却区 冷却区长度包括收缩段在内的后面窄段的全部长度。玻璃液在此区由于快速冷 却，粘度急剧增大而不再收缩。 玻璃液在此区的粘度范围105.75-107 Pa ? s 。 玻璃液在此区的温度 780-590E 。 二、锡槽的成型机理 1. 玻璃的粘度 粘度是液体的一种内摩擦系数?当某层液体以速度u 运动时，邻近液层也将一起 运动 , 不过速度要小些 , 并且距离愈远 , 速度愈小 . 这种流动称为粘滞流动。 粘滞流 动是用粘度来衡量， 从玻璃液到固态玻璃的转变 , 粘度是连续变化的 , 其间没有数 值上的突变。 粘度是玻璃的重要性质之一 , 它贯穿着玻璃生产的各个阶段 , 从熔制、澄清、均化、 成型、退火都与粘度密切相关。 影响玻璃粘度的主要因素是玻璃的化学成分和温 度，玻璃的粘度随温度的下降而增大。 在成型过程中， 玻璃粘度产生的粘滞力与 重力、摩擦力与表面张力形成平衡力系。 2. 玻璃的抛光原理 玻璃的抛光时借助玻璃表面张力的作用使表面平滑， 浮法玻璃成型工艺的抛光过 程可以控制较小的降温速度和均匀的温度场，使表面张力充分发挥其作用。 玻璃的表面张力：在两相交界处的表面层分子受到内层分子的引力与受到外界分 子的引力是不相同的，这样，在液体表面层就形成了一种力图使液体收缩的力， 这就是表面张力。 对于一种给定体积的液体， 表面张力倾向于使其维持最小的面 103- 104 Pa - s 。 4.25 5.75 10 - 10 Pa ? s 。 900-780 E 。
前言 浮法玻璃因熔融玻璃液漂浮在熔融的锡液表面成型为平板玻璃而得名。这种生产方法由于无需克服玻璃本身重力，可使玻璃原板板面宽度加大，拉引速度大大提高，产量和生产规模增大；由于玻璃成型是在熔融锡液表面进行，因此可以获得双面抛光的优质镜面，其表面平整度、平行度可以与机械磨光玻璃相媲美，而机械性能和化学稳定性又优于机械磨光玻璃；到目前为止，采用该方法可以生产出厚度在0.3～25mm之间多种品种、规格的优质浮法玻璃，以满足不同用途的需求；另外，浮法工艺还可以在线生产多种颜色玻璃和Low-E玻璃，大大丰富了平板玻璃的范畴，扩大了平板玻璃在各个领域的应用。 中国玻璃工作者自从在洛阳研制出中国浮法后，浮法玻璃在中国迅速得到了发展。经过我国玻璃工作者的不断努力，我国先后在熔窑日熔化量、玻璃生产技术装备、节能降耗、环境保护、多功能玻璃开发以及超薄、超厚品种研制与产业化等方面取得了重大突破。 据统计，至2009年末我国日熔化能力500 t以上熔窑占浮法玻璃总熔化能力的75.4% , 600 t以上占54.48% , 700 t以上占28.83%。600 t以上熔窑占浮法玻璃总熔化能力比重首次超过50% ,成为我国浮法玻璃主力窑型。浮法玻璃生产线规模结构的提高,提高了我国浮法玻璃生产的能源利用效率,降低了污染物和二氧化碳排放水平。从产能上看, 700 t以上36条的能力占28.83% , 600～620 t 的42条能力占25. 65% , 500～550 t的40条能力占20.92% , 400～480 t的38条能力占16.51% , 400 t以下26条能力占8.08%。 大吨位低单位产品能耗和小吨位高产品价值是今后平板玻璃熔窑的发展方向,没有地缘优势,产品无技术特点,小吨位、高能耗的普通浮法玻璃将在市场上没有立足之地。 在技术领域,采用中国浮法玻璃技术建设的生产线,技术装备与实物质量已达到国际先进水平。通过对原料配料称量,熔窑、锡槽、退火窑三大热工设备及自动控制系统成套软件的一系列科技攻关,进而对各关键技术进行系统集成和工程转化,形成了具有自主知识产权并全面达到国际先进水平的新一代中国浮法玻璃技术。 还有像我国自主开发的余热发电技术与装备、烟气脱硫技术与装备、石英尾砂提纯及综合利用技术,全氧燃烧技术与装备也逐渐应用到到浮法熔窑。 目前国际玻璃新技术均向能源、材料、环保、信息、生物等五大领域发展。在材料方面，主要指玻璃原片的生产向大片、薄片、厚片、白片四个方向发展。在研发新技术方面，通过对玻璃产品进行表面和内在改性处理，使其更具备强度、节能、隔热、耐火、安全、阳光控制、隔声、自洁、环保等优异功能。 本次设计遵循以下原则： (1)认真总结国外同级别浮法熔窑的经验和教训，结合国内生产线的实际情况、操作特点，围绕生产优质玻璃液这个重点来进行设计。 (2)着重节能降耗，采用国际先进的节能措施和节能产品，降低生产成本。 (3)全窑工艺尺寸确定既要注重以往的经验数据，同时要有理论创新，要在总结以往经验数据的基础上对新结构确立理论依据。 (4)本熔窑出现的超出国内设计手册的结构设计，必须确保结构安全，此类
玻璃缺陷的分类及形成 7 浮法玻璃缺陷种类、成因及处理措施 7.1 浮法玻璃缺陷的分类 浮法玻璃的缺陷按显微结构可以分为两大类:非晶态缺陷和晶态缺陷。 7.1.1非晶态缺陷可分为: (1) 气相缺陷(气泡)。 (2) 玻璃相夹杂物(条纹和疖瘤)。 (3) 由不均匀应力产生的缺陷。 (4) 硌伤和压裂。 7.1. 2 晶态缺陷(夹杂物)可分为: (1) 未熔化的残留物。 (2) 受侵蚀的耐火材料。 (3) 玻璃熔体的析晶。 (4) 锡槽产生的上表面缺陷。 7.2原料及熔化部位产生的缺陷 本节根据其缺陷分类进行叙述。 7.2.1 气泡 气泡是玻璃中能看见的气体形态。与玻璃熔体对比，气泡属于另一种物态，在浮法玻璃中是一种较难判断和解决的缺陷。它的存在，严重影响玻璃质量的提高。 浮法玻璃中的气泡基本上可分为三类: (1)初熔和澄清之后残存在玻璃中的澄清气泡。 (2)因条件发生变化，又从玻璃中析出来的再生气泡，也叫重沸泡。
(3)外界加入到玻璃中的污染气泡，它的初态可能是气体、液体或固体，但最 终以气泡形成玻璃缺陷。浮法玻璃形成的气泡根据其直径的不同又可分:气泡和微气泡;一般来说，将直径在毫米范围的称为气泡，直径十分之一毫米范围之内的称为微气泡。 7.2.1.1澄清泡 澄清过程就是在熔化结束后，使玻璃内的大气泡大量释放，这种气体的释放有很快的上升速度，这样在上升尾流中又带动小气泡上升。而这种小气泡只有在经过好长一段时间后才能达到表面。澄清过程就是消除玻璃液中所有的气泡。而没有被消除的便形成澄清泡残留在玻璃中。 这种气泡的释放可以通过化学途径在澄清剂的作用下实现，或通过物理途径在鼓泡器的作用下完成。 需要指出的是:1个半径为R的气泡，在粘度为δ和密度为d的介质中的上升速度由下式给定: 2V=2/9rdg/δ，如果r=0.5mm, δ=100泊和d=2，那么该类气泡的上升速度为: V=36cm/h。如果r=0.05mm, 那么该类气泡的上升速度为: V=0.36cm/h。因此，来不及排出的澄清泡直径一般较小。 气泡通常产生于澄清不良，它由几个零点几毫米的小气泡组成。经常这是一些因缺少澄清剂、澄清温度或澄清时间而在澄清过程中未被排除的碳酸钠的分解而产生的CO气泡。 2 (1)解决措施 增强热障，将最后一对小炉调节成氧化燃烧，改善澄清条件，升温度或调整澄清剂的用量。 (2)气泡中的气体
