12m箱涵计算书-CAL-FENGHAI.-(YICAI)-Company One1
钢筋砼箱涵计算
一基本设计资料：
1．跨径：12米。
2．涵身壁厚：0.85米
3．荷载标准：城市-A级；
人群荷载:m2;
4．混凝土容重:m3;
5．采用的主要规范:《公路桥涵设计通用规范》（JTG-D60-2015）；
《公路钢筋混凝土及预应力混凝土桥涵设计规范》
（JTG-D62-2004）；《公路涵洞设计细则》
（JTG/T D60-04-2007）；
6．选用材料：
①混凝土C40，fcd=,ftd=,E=;
②普通钢筋HRB400：fsk=400MPa,fsd=360Mpa,E=；
7．结构重要性系数：ro=
8．重力系数：
9．设计要点：
箱涵按整体闭合框架计算内力。顶、底板按受弯构件配置钢筋（不计
轴向力的影响），侧墙按偏心受压构件计算。
涵身荷载：涵身所受荷载包括涵身自重、涵身侧面及顶面填土、铺装
的压力，不计涵内底板上路面。涵身所受活载的考虑，明涵按45o角扩
散车轮荷载，并计入冲击力；暗涵按30o角扩散车轮荷载，不计冲击
力。土容重采用19KN/m3，内摩擦角采用30o。
温度应力按±10℃考虑，并考虑了底板、侧墙与顶板分期浇筑时的混
凝土的收缩影响，此项按降温15℃处理。
斜涵涵身的计算，仍试作正交箱涵计算。
箱涵洞口八字洞口采用悬臂挡墙设计，洞口设有洞口铺砌和隔水墙。
10．荷载组合：
钢筋混凝土构件按作用（或荷载）短期效应组合并考虑长期效应影响
进行验算，其计算的最大裂缝宽度不得超过规范要求（参照规范JTG
D62 2004第6.4.2条）。
二模型建立
1.计算的基本假设：
1)取3m箱涵长度为研究对象，单元按钢筋混凝土构件II环境设计；
2)模拟地基土弹簧刚度为20000KN/m3；
2.荷载工况：
1)混凝土收缩徐变：3600天；
2)体系温差：升温15、降温20；
3.施工阶段
1）安装模板，浇筑混凝土；（7天）；
2）计算收缩、徐变；（3600天）；
4.使用阶段
1）箱涵顶板土压力按1m填土厚度计算；
2）箱涵两侧土压力采用主动土压计算，合力为；
三计算过程：
使用“桥梁博士程序”对涵身主体进行结构安全复核。四计算简图：
1. 计算模型：
箱涵标准横断面
箱涵三维图形
五、钢筋面积估算
换算成Ф22钢筋21根
七、强度计算：
1、持久状况承载能力极限状态计算：
主要进行承载力验算，材料采用其强度设计值，假设钢筋和混凝土同屈服，同属于塑性状态。计算时考虑冲击系数和结构重要性系数，计算表达式为:
r0*S<=R
承载力极限状态计算结果如下：
承载能力极限状态箱涵弯矩图
按设计要求的配筋面积50根Ф16，截面设计强度值1000KN*m>902 KN* m，符合规范要求。
2、持久状况正常使用极限状态计算：
采用短期效应组合和长期效应组合，对构件的抗裂、裂缝宽度和挠度进行验算，汽车荷载可不计入冲击系数。长期效应组合在本处只考虑直接作用荷载，不考虑间接作用；短期效应组合出了考虑直接作用荷载外，尚应考虑间接荷载作用。
（1）、正截面抗裂验算：
作用短期效应组合：正截面混凝土最大裂缝宽度不大于0.2mm，计算结果如下图：
正截面裂缝宽度计算
上下缘裂缝宽度均小于0.2mm，满足规范要求。

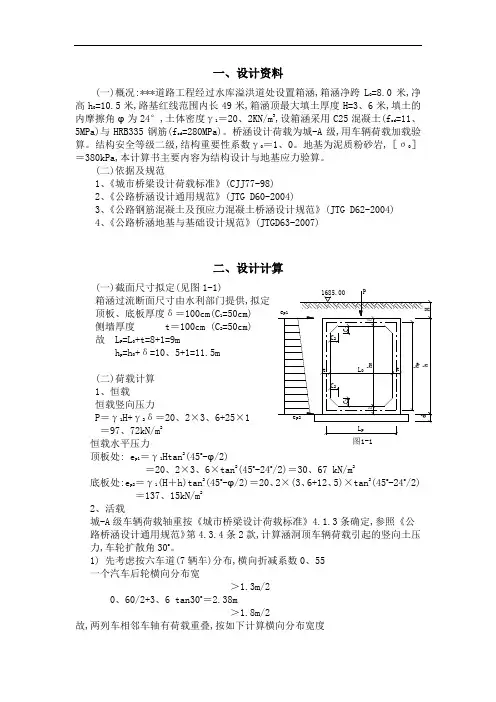

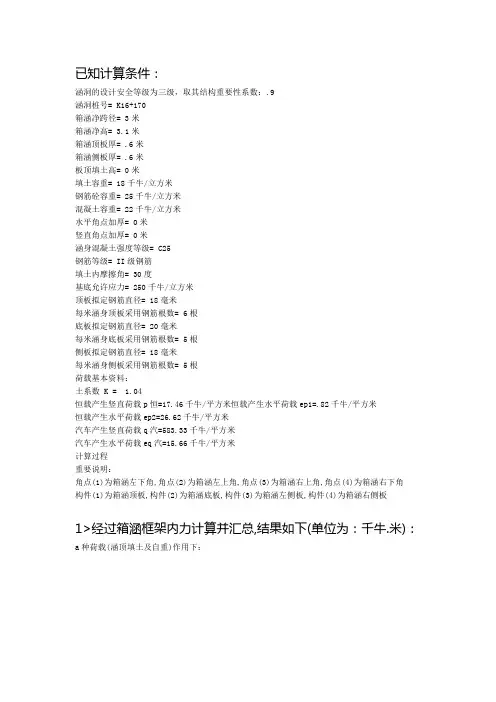

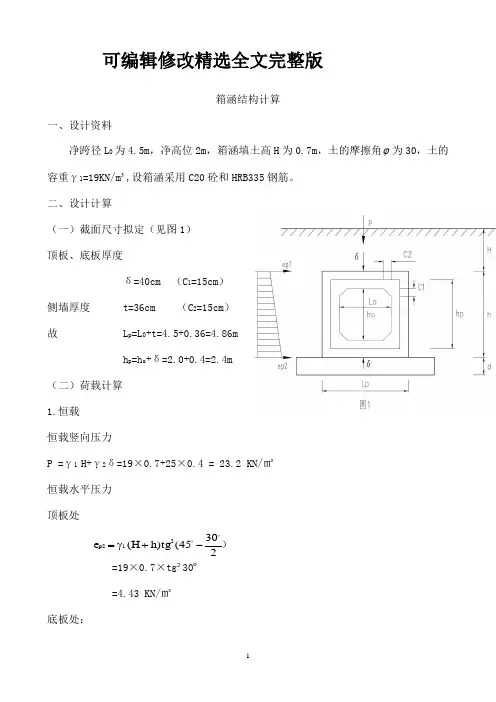

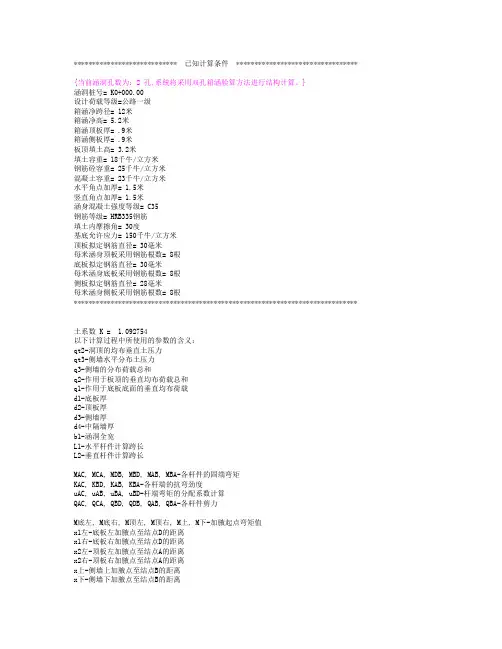

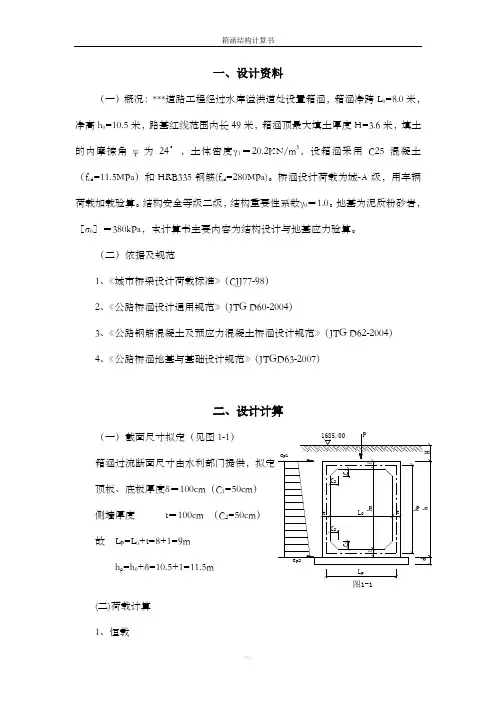

公路桥涵设计计算书 一，设计资料 公路上箱涵，净跨径L 0为2.5m ，净高h 0为3.0m ，箱涵顶平均为2.0m 夯填砂砾石，顶为300mm 沥青混凝土路面铺装层，两侧边为砂砾石夯填，土的内摩擦角?为40o ,砂砾石密度γ=23KN/m 3，箱涵选用C25混凝土和HRB335钢筋。本设计安全等级为二级，荷载为公路-Ⅱ级。 二 设计计算 （一）截面尺寸 顶板、底板厚度 δ=40cm(C1=30cm) 侧墙厚度 t=40cm(C2=30cm) 故 横梁计算跨径 L p =L 0+t=2.5+0.4=2.9m 侧墙计算高度 hp=h0+δ=3.0+0.4=3.4m (二) 荷载计算 1.恒载 恒载竖向压力 221/0.56m KN H P =+=δγγ 恒载水平压力 顶板处 2 002 11 /00.1024045tan m KN H e p =???? ? ?-=γ 底板处 2 002 12 /01.2934045tan )(m KN h H e p =??? ? ??-+=γ 2.活载
汽车后轮地宽度0.6m ，公路-Ⅱ级车辆荷载由《公路桥涵设计通用规范》（JTG D60-2004）第4.3.4条计算一个汽车后轮横向分布宽，按30。角向下分布。 m m H 23 .145.0130tan 26.00?=+ m m H 2 8 .145.0130tan 26.00?=+ 故，横向分布宽度为029.43.1230tan 1.026.00=+??? ? ??+=a m 同理，纵向，汽车后轮招地长度0.2m ： m H o 2 4 .1255.130tan 22.0?=+ 故，m H b 509.2230tan 22.00=??? ? ???= ∑G=140KN 车辆荷载垂直压力 2m /25.13509 .2029.4140KN b a G q =?=?∑= 车 车辆荷载水平压力 2 002 m /2.8820445tan KN q e =??? ? ??-?=车车 （三）内力计算 1.构件刚度比 1.171 21=?= P L h I I K 2.节点弯矩和轴向力计算 （1）a 种荷载作用下（图1）
箱梁模板设计计算 1箱梁侧模 以新安江特大桥主桥箱梁为例。 现浇混凝土对模板的侧压力计算：新浇筑的初凝时间按8h，腹板一次浇注高度4.5m，浇注速度1.5m/h，混凝土无缓凝作用的外加剂，设计坍落度16mm。 F=0.22*26*8*1.0*1.15*1.51/2=64.45KN/m2 F=26*4.5=117.0KN/m2 故F=64.45KN/m2作为模板侧压力的标准值。 q1=64.45*1.2+（1.5+4+4）*1.4=90.64KN/m2（适应计算模板承载能力） q2=64.45*1.2=77.34KN/m2（适应计算模板抗变形能力） 1.1侧模面板计算 面板为20mm厚木胶板，模板次楞（竖向分配梁）间距为300mm，计算高度1000mm。面板截面参数：Ix=666670mm4，Wx=66667mm3，Sx=50000mm3，腹板厚1000mm。
按计算简图1（3跨连续梁）计算结果：Mmax=0.82*106N.mm，Vx=16315N，fmax=0.99mm。 由 Vx*Sx/(Ix*Tw)得计算得最大剪应力为 2.48MPa，大于1.35MPa不满足。 由 Mx/Wx得计算得强度应力为4.89MPa，满足。 由fmax/L得挠跨比为1/304，不满足。 按计算简图2（较符合实际）计算结果：Mmax=0.25*106 N.mm，Vx=9064N，fmax=0.12mm。 由 Vx*Sx/(Ix*Tw)得计算得最大剪应力为0.68MPa，满足。 由 Mx/Wx得计算得强度应力为3.82MPa，满足。 由fmax/L得挠跨比为1/1662，满足。 由此可见合理的建立计算模型确实能减少施工投入避免不必要的浪费。 1.2竖向次楞计算 次楞荷载为：q3=90.64*103*0.3=27192N/m=27.19N/mm，选用方木100*100mm，截面参数查附表。水平主楞间距为900mm，按3跨连续梁计算。
涵洞模板支架计算 （一）、箱涵侧模板承受水平推力 1、新浇混凝土对箱涵侧模板的最大水平压力计算 （1）箱涵最大浇筑高度：3+ （2）箱涵每段第二次浇筑工程量（混凝土）：（×+××2+×2）×24= （3）箱涵采用商品混凝土浇筑，其浇筑能力20m3/h，考虑÷20≈3h浇筑完成。 故浇筑速度：÷3=h (4)由于在冬季施工，贵阳地区按5℃气温考虑。 （5）新浇混凝土对箱涵侧模板的最大水平压力 根据《路桥施工计算手册》当混凝土浇筑速度在6m/h以下时作用于侧面模板的最大压力P m按下式计算：
P 1=K ×γ×h 当v/T ≤时：h=+T 当v/T >时：h=+T 式中：P 1—新浇混凝土对侧面模板的最大压力，kPa ； h —有效压头高度，m ； T —混凝土入模时的温度，℃m ； K —外加剂影响修正系数，不加时，K =1；掺缓凝外加剂时，K = v —混凝土的浇筑速度，m/h ； r —钢筋混凝土容重，取25KN/m 3 当5=＞时，新浇混凝土有效压头高度h=+×=（m ） 故P 1=×25×= 2、采用插入式振捣器振捣混凝土，其侧面模板的水平压力取P 2= 3、箱涵侧模板承受水平推力P =P 1+P 2=+4= （二）墙体模板计算 墙体内外模板均采用×竹胶板，横向、竖向肋板采用10×10cm 方木，墙体两侧模板采用对拉杆固定。 1.横向肋板间距计算： 根据《路桥施工计算手册》当墙侧采用木模板时支撑在内楞上一般按三跨连续梁计算，按强度和刚度要求确定： 取1m 宽的模板，则作用于模板上的线荷载： q=×1=m ①按强度要求时的横肋间距： 式中：l —横肋间距，mm mm q b h l 3513.7010002065.465.4=??==
