坡屋面砂浆卧瓦施工技术交底(修复地)

坡屋面砂浆卧瓦施工技术交底(修复地)
坡屋面砂浆卧瓦施工技术交底(修复地)

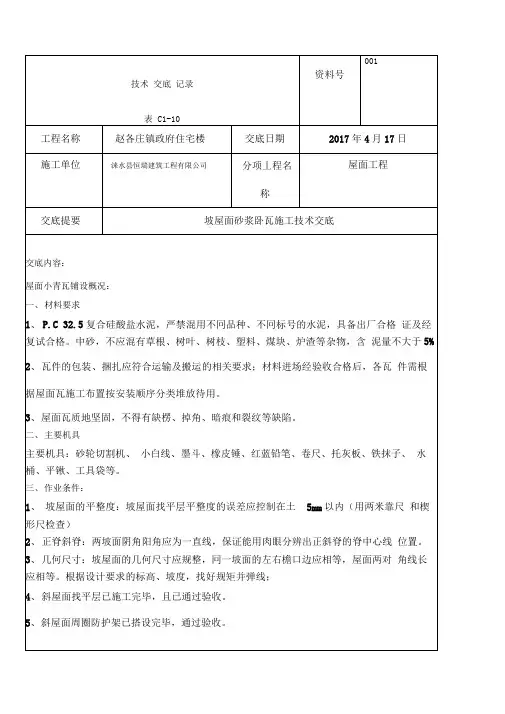

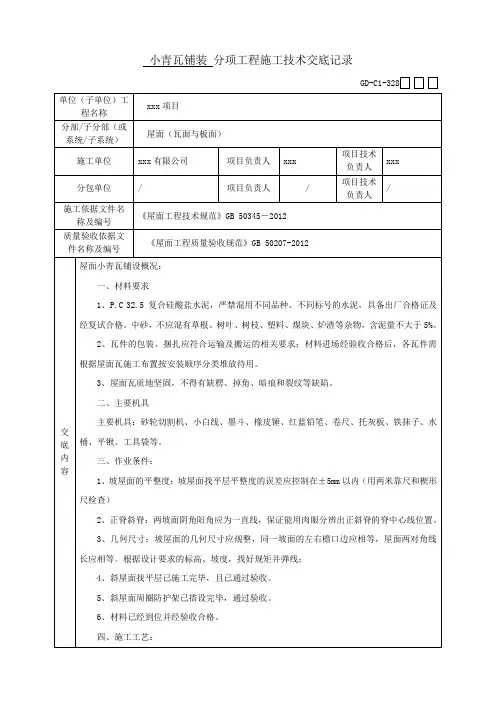

技术交底记录

表C1-10资料号

001

工程名称赵各庄镇政府住宅楼交底日期2017年4月17日

施工单位涞水县恒瑞建筑工程有限公司分项工程名称屋面工程

交底提要坡屋面砂浆卧瓦施工技术交底

交底内容:

屋面小青瓦铺设概况:

一、材料要求

1、P.C 32.5复合硅酸盐水泥,严禁混用不同品种、不同标号的水泥,具备出厂合格证及经复试合格。中砂,不应混有草根、树叶、树枝、塑料、煤块、炉渣等杂物,含泥量不大于5%。

2、瓦件的包装、捆扎应符合运输及搬运的相关要求;材料进场经验收合格后,各瓦件需根据屋面瓦施工布置按安装顺序分类堆放待用。

3、屋面瓦质地坚固,不得有缺楞、掉角、暗痕和裂纹等缺陷。

二、主要机具

主要机具:砂轮切割机、小白线、墨斗、橡皮锤、红蓝铅笔、卷尺、托灰板、铁抹子、水桶、平锹、工具袋等。

三、作业条件:

1、坡屋面的平整度:坡屋面找平层平整度的误差应控制在±5mm以内(用两米靠尺和楔形尺检查)

2、正脊斜脊:两坡面阴角阳角应为一直线,保证能用肉眼分辨出正斜脊的脊中心线位置。

3、几何尺寸:坡屋面的几何尺寸应规整,同一坡面的左右檐口边应相等,屋面两对角线长应相等。根据设计要求的标高、坡度,找好规矩并弹线;

4、斜屋面找平层已施工完毕,且已通过验收。

5、斜屋面周圈防护架已搭设完毕,通过验收。

6、材料已经到位并经验收合格。

签字栏

交底人审核人接受交底人

1.本表由施工单位填写,交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时,应填写〞分项工程名称〞栏,其他技术交底可不填写。

表C1-10

工程名称赵各庄镇政府住宅楼交底日期2017年4月17日

施工单位涞水县恒瑞建筑工程有限公司分项工程名称屋面工程

交底提要坡屋面砂浆卧瓦施工技术交底

交底内容:

四、施工工艺:

本工程斜屋面挂瓦施工采用屋面瓦卧浆(1:3水泥砂浆)做法。

施工顺序

1、测量放线:在屋脊处弹出分中线,尽量使屋面对称或平行,然后从屋檐往上弹第一条平行线确定屋檐第一层瓦位置,由于砼屋面在浇筑中可能出现的误差,山檐于屋檐不一定成直角,所以需取一条与屋檐线为直角的山檐线。再根据实际的误差调节山檐安装瓦件的预留位置。两檐边通常预留60mm弹线,必要时调整,在20mm范围内调整,这两条弹线也是主瓦铺设的始线与终线,另外,还需要每隔2m弹一道控制线。

2、调浆:调配1:3水泥砂浆辅瓦,卧铺时,铺上砂浆,以瓦挤揉砂浆至瓦卧平、卧齐、卧牢。瓦缝咬合紧密,无翘缝(俗称“喝风”)。

3、选瓦:采用手敲、听声,尺量分类堆放等手段对瓦尺寸、色泽进行分类。对不符合要求的一律剔除。做到同一坡面统一尺寸、色泽协调一致。

签字栏

交底人审核人接受交底人

1.本表由施工单位填写,交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时,应填写〞分项工程名称〞栏,其他技术交底可不填写。

表C1-10

工程名称赵各庄镇政府住宅楼交底日期2017年4月17日

施工单位涞水县恒瑞建筑工程有限公司分项工程名称屋面工程

交底提要坡屋面砂浆卧瓦施工技术交底

交底内容:

5、铺屋面、檐口瓦:

为保证屋面达到三线(水平、垂直、对角线)标齐,应在屋檐第一排瓦和屋脊处最后一排瓦施工前进行预先铺设。卧瓦层:30mm厚用1:3水泥砂浆做卧瓦层。筒板瓦铺砌做法为一搭七露三,露面1/3。

从檐口开始,由下至上、自左而右施工。坡屋面檐口瓦头要挑出砼檐边50-70mm,瓦与结构挑檐基层接缝处要用水泥砂浆封严。要先挂水平线,以控制檐口及各排瓦的平整度。平整度、垂直度误差不大于10mm。

每一排底瓦和上瓦铺装时必须要拉线铺装,必须保证底瓦、上瓦铺装顺直。卧铺时,铺上砂浆,以瓦挤揉砂浆至瓦卧平、卧齐、卧牢。瓦缝咬合紧密,无翘缝(俗称“喝风”)。砂浆最薄处25mm,在两垄底瓦之间应用1:3水泥砂浆将两瓦之间填饱满,砂浆饱满度须达到100%。搭接缝抹平后,应及时将面层残存的水泥浆清洗干净,并做好成品保护。

签字栏

交底人审核人接受交底人

1.本表由施工单位填写,交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时,应填写〞分项工程名称〞栏,其他技术交底可不填写。

表C1-10

工程名称赵各庄镇政府住宅楼交底日期2017年4月17日

施工单位涞水县恒瑞建筑工程有限公司分项工程名称屋面工程

交底提要坡屋面砂浆卧瓦施工技术交底

交底内容:

6、安装屋脊瓦:铺完主瓦,最后做脊瓦,屋脊铺设要求平、直。

a、铺设脊瓦应从封头脊瓦开始,逆风向铺设,搭接铺至末端封头脊瓦,脊瓦搭接瓦尾的宽度每边不小于40mm。铺设时,沿屋脊中心位置挂线,以保证脊瓦瓦面平直,无起伏现象。

b、脊瓦底部要垫塞平稳,采用1:3水泥砂浆座浆,座浆要饱满,使屋脊不沉陷变形。

c、脊瓦间缝隙用与瓦同色色料,渗水泥砂浆配制勾缝。

d、脊瓦两侧与主瓦相交的缝隙用水泥砂浆填实后贴入正档勾修饰防水,若不贴正档勾可用色料水泥砂浆修饰。

7、铺设斜脊处瓦:屋面瓦铺设至斜脊处,板瓦筒瓦根据斜屋脊角度、长度进行切割,斜屋脊采用筒瓦装饰,铺设时应注意防止砂浆污染瓦片及对成品瓦片的保护,切割后剩余部分瓦可根据现场情况用与其他

签字栏

交底人审核人接受交底人

1.本表由施工单位填写,交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时,应填写〞分项工程名称〞栏,其他技术交底可不填写。

表C1-10

工程名称赵各庄镇政府住宅楼交底日期2017年4月17日

施工单位涞水县恒瑞建筑工程有限公司分项工程名称屋面工程

交底提要坡屋面砂浆卧瓦施工技术交底

交底内容:

阴脊、阳脊处。

8、铺设阴沟处:屋面如有拐角,就必然会出现阴沟,阴沟处留设屋面合水沟,沟宽13cm,沟底采用半块板瓦(切割长边)铺设,沟壁采用水泥砂浆抹平,沟底板瓦低于两边板瓦底部,防止交接处积水。沟边屋面瓦按照角度、长度进行切割。

6.4、验收:做淋水试验,检查屋面瓦铺设情况。

签字栏

交底人审核人接受交底人

1.本表由施工单位填写,交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时,应填写〞分项工程名称〞栏,其他技术交底可不填写。

表C1-10

工程名称赵各庄镇政府住宅楼交底日期2017年4月17日

施工单位涞水县恒瑞建筑工程有限公司分项工程名称屋面工程

交底提要坡屋面砂浆卧瓦施工技术交底

交底内容:

五、质量要求:

1、脊瓦在两坡面瓦上的搭盖宽度,每边不小于40mm。

2、瓦伸入天沟、檐沟的长度为50~70mm。

3、天沟、檐沟的防水层伸入瓦内宽度不小于150mm。

4、瓦头挑出封檐板的长度为50~70mm。

5、突出屋面的墙或烟囱的侧面瓦伸入泛水宽度不小于50mm。

6、平瓦及其脊瓦的质量必须符合设计要求和验收规范的规定。检验方法:观察检查和检查出厂合格证或质量检验报告。筒板瓦应边缘整齐,表面光洁,不得有分层、裂纹和露砂等缺陷。

7、平瓦必须铺置牢固。砂浆饱满度达到100%。

8、铺设平整、牢固;瓦面平整,行列整齐,搭接紧密,檐口平直。检验方法:观察检查。

9、脊瓦应搭盖正确,间距均匀,封固严密;屋脊和斜脊应顺直,无起伏现象。检验方法:观察或手扳检查。

10、瓦屋面不得有渗漏现象,雨后观察或淋水试验。

签字栏

交底人审核人接受交底人

1.本表由施工单位填写,交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时,应填写〞分项工程名称〞栏,其他技术交底可不填写。

表C1-10

工程名称赵各庄镇政府住宅楼交底日期2017年4月17日

施工单位涞水县恒瑞建筑工程有限公司分项工程名称屋面工程

交底提要坡屋面砂浆卧瓦施工技术交底

交底内容:

11、有关搭盖尺寸及检验方法见下表

项次项目搭盖尺寸(mm)检验方法

1 脊瓦在两坡面瓦上的搭盖宽度每边≥40 尺量检查

2 瓦头挑出檐口的长度50~70

3 脊瓦下端距坡面瓦的高度≤80

12、允许偏差项目,见下表。

序号项目允许偏差(mm)检验方法

1 表面平整度 5 用2m靠尺和楔形塞尺检查

六、成品保护:

1、瓦片运输堆放应避免二次倒运,运输时应轻拿轻放,不得抛扔、碰撞,进入施工现场后应堆放整齐。

2、禁止无关人员随意上施工完的瓦屋面。在施工过程中需防止重物撞击屋面。

3、及时清理残留在瓦面的砂浆;瓦面挂瓦产生垃圾,必须人工搬运到楼外指定地点。

4、上瓦行走要落脚在瓦片中部,轻走轻踩,严禁踩踏瓦角、瓦边这些部位,以防碎瓦。

5、脚手架拆除时,应注意保护成活的瓦片。

签字栏

交底人审核人接受交底人

1.本表由施工单位填写,交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时,应填写〞分项工程名称〞栏,其他技术交底可不填写。

表C1-10

工程名称赵各庄镇政府住宅楼交底日期2015年3月17日

施工单位涞水县恒瑞建筑工程有限公司分项工程名称屋面工程

交底提要坡屋面砂浆卧瓦施工技术交底

交底内容:

七、安全环保措施:

1、施工时戴好安全帽,穿防滑鞋,挂好安全带,不允许穿湿滑的鞋上屋面作业。不得在施工现场追逐、玩耍。酒后不得进入施工作业面。

2、砂浆放在专用的器具内,不得直接堆放在屋面板上。砂浆随伴随用,拌好的砂浆要在2小时内用完,严禁使用隔夜砂浆。

3、施工时需将材料和工具收好,不允许高空坠物。如需交叉作业时必须错开作业面。

4、檐口2米范围内严禁堆放任何材料。

5、风力超过5级以上天气禁止作业。雷雨天气禁止作业。

6、施工必须做到工完场清,及时收集落地灰,过筛后重新利用。

7、清理后的碎瓦块、砂灰等垃圾用水泥袋装好,运到垃圾分离处。

8、砂浆搅拌机械进入现场前,对进入现场的砂浆搅拌机械进行全面检查和维护保养,以保证机况良好,无漏电、漏水现象。机械修理工应经常检查砂浆搅拌机械的运行情况,发现问题及时进行维护、保养,以保证施工机械处于良好运行状态。搅拌现场应经常洒水湿润,在搬运水泥时,轻拿轻放。

签字栏

交底人审核人接受交底人

1.本表由施工单位填写,交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时,应填写〞分项工程名称〞栏,其他技术交底可不填写。

水泥砂浆卧瓦施工技术交底大全

水泥砂浆卧瓦施工技术交底 工程名称罗田一山水国际大酒 交底日期2013年11月1日 店 分项工程名称屋面工程水泥砂浆卧瓦 交底容: 一、施工前准备: 1、认真理解标准图集各个节点的细部构造做法,掌握好图纸设计要求工艺及要 点。 2、在进行坡屋面施工之前,将所有出坡屋面的排烟、排气道、排水管道通气帽 等按照要求安装到位;。 3、天沟的找坡层、找平层、防水层及其保护层等各道工序已经施工完毕。 4、屋脊、外檐、斜脊等处的避雷装置等已经安装完成。 5、伸缩缝两侧的挡墙已经施工完毕。 6、屋脊、斜脊、檐口部位的锚筋按照要求已经布置完毕。 7、材料已经到位并经验收合格。 二、施工机具 卷尺、木工铅笔、墨斗、起子、电钻、手工切割机、三角直尺、线绳、钳子,木梯子。 三、技术要求: 1.平瓦的外形尺寸为:400㎜×300㎜,屋檐挑出通常为50㎜;每块 瓦上下搭扣不小于50mm,左右搭扣不少于30mm;每片瓦吻接搭扣有 3㎜的调整。

350mm的整数,经计算约为335mm) . ○2由于砼坡屋面正面均为梯形或平行四边形,即脊线与斜脊线或水沟线不成直角,所以取一条与正脊线垂直的直线,保证屋面平瓦施工瓦位置线的正度,也是控制平瓦左右位置的参考线。该线可根据现场实际情况进行偏移调整,然后按照540mm(两片瓦)间距排平瓦横向线。 2)、为保证铺完后屋面瓦达到水平、垂直、对角线三向的标齐,应在屋檐往上第一层瓦和脊线往下第一层瓦位置作预铺瓦,然后挂线控制平整度。 面积大的屋面利用边筋搭扣3㎜的调整围来调节成整片瓦,面积小的屋面也可调节到中拱切割。调节整齐后在瓦的边筋位置对正弹纵向直线,铺瓦时每铺两片瓦的边筋与线对齐,这样即使铺到终点也不会因累积尺寸变化发生错乱。可按两片瓦的宽度,将屋面量好纵向等分后弹线将屋面分成相应铺瓦位置的规则块。 3、主瓦铺贴

坡屋面砂浆卧瓦施工技术交底 (修复的)

技术交底记录 表C1-10资料号 001 工程名称赵各庄镇政府住宅楼交底日期2017年4月17日 施工单位涞水县恒瑞建筑工程有限公司分项工程名称屋面工程 交底提要坡屋面砂浆卧瓦施工技术交底 交底内容: 屋面小青瓦铺设概况: 一、材料要求 1、P.C 32.5复合硅酸盐水泥,严禁混用不同品种、不同标号的水泥,具备出厂合格证及经复试合格。中砂,不应混有草根、树叶、树枝、塑料、煤块、炉渣等杂物,含泥量不大于5%。 2、瓦件的包装、捆扎应符合运输及搬运的相关要求;材料进场经验收合格后,各瓦件需根据屋面瓦施工布置按安装顺序分类堆放待用。 3、屋面瓦质地坚固,不得有缺楞、掉角、暗痕和裂纹等缺陷。 二、主要机具 主要机具:砂轮切割机、小白线、墨斗、橡皮锤、红蓝铅笔、卷尺、托灰板、铁抹子、水桶、平锹、工具袋等。 三、作业条件: 1、坡屋面的平整度:坡屋面找平层平整度的误差应控制在±5mm以内(用两米靠尺和楔形尺检查) 2、正脊斜脊:两坡面阴角阳角应为一直线,保证能用肉眼分辨出正斜脊的脊中心线位置。 3、几何尺寸:坡屋面的几何尺寸应规整,同一坡面的左右檐口边应相等,屋面两对角线长应相等。根据设计要求的标高、坡度,找好规矩并弹线; 4、斜屋面找平层已施工完毕,且已通过验收。 5、斜屋面周圈防护架已搭设完毕,通过验收。 6、材料已经到位并经验收合格。 签字栏 交底人审核人接受交底人 1.本表由施工单位填写,交底单位与接受交底单位各保存一份。 2.当做分项工程施工技术交底时,应填写〞分项工程名称〞栏,其他技术交底可不填写。

工程名称赵各庄镇政府住宅楼交底日期2017年4月17日 施工单位涞水县恒瑞建筑工程有限公司分项工程名称屋面工程 交底提要坡屋面砂浆卧瓦施工技术交底 交底内容: 四、施工工艺: 本工程斜屋面挂瓦施工采用屋面瓦卧浆(1:3水泥砂浆)做法。 施工顺序 1、测量放线:在屋脊处弹出分中线,尽量使屋面对称或平行,然后从屋檐往上弹第一条平行线确定屋檐第一层瓦位置,由于砼屋面在浇筑中可能出现的误差,山檐于屋檐不一定成直角,所以需取一条与屋檐线为直角的山檐线。再根据实际的误差调节山檐安装瓦件的预留位置。两檐边通常预留60mm弹线,必要时调整,在20mm范围内调整,这两条弹线也是主瓦铺设的始线与终线,另外,还需要每隔2m弹一道控制线。 2、调浆:调配1:3水泥砂浆辅瓦,卧铺时,铺上砂浆,以瓦挤揉砂浆至瓦卧平、卧齐、卧牢。瓦缝咬合紧密,无翘缝(俗称“喝风”)。 3、选瓦:采用手敲、听声,尺量分类堆放等手段对瓦尺寸、色泽进行分类。对不符合要求的一律剔除。做到同一坡面统一尺寸、色泽协调一致。 签字栏 交底人审核人接受交底人 1.本表由施工单位填写,交底单位与接受交底单位各保存一份。 2.当做分项工程施工技术交底时,应填写〞分项工程名称〞栏,其他技术交底可不填写。

古建筑琉璃瓦坡屋面施工工法

古建筑琉璃瓦坡屋面施工工法 1 前言 琉璃瓦屋面由于其简洁、大方,规格多样在现在建筑中得到广泛推广,但由于古建筑琉璃瓦坡屋面施工方法越来越被人们遗忘。我公司根据多年的施工经验,通过多个工程不断积累、完善,汇总形成本施工工法;采用本工法施工的屋面拼接紧凑,搭接严密,脊、沟顺直,屋面防水效果好,观感质量上乘。 2 特点 2.0.1 本工法强调施工放样(分中、排瓦当、号垄)能有效地控制瓦件线条顺直,使得整个建筑整齐美观。 2.0.2 采用本工法施工易于保证琉璃瓦的铺设质量,能确保瓦件铺设的安全性、牢固性,施工完后的琉璃瓦屋面拼接紧凑,搭接严密,屋脊、檐沟顺直,屋面防水效果好,成型后的观感质量很好。 2.0.3 本工法能较直观指导现场施工,便于事后质量检查和控制。 3 适用范围 本工法可用于坡屋面琉璃瓦仿古建筑使用。屋面坡度为250-600 4 工艺原理 本工法采用水泥混合砂浆(掺合料为粘土膏,因粘土膏材质与琉璃瓦相同,更能减少由收缩引起琉璃瓦龟裂的现象)作为卧瓦层。30°以下坡屋面直接采用水泥:砂:粘土膏=1:6.83:0.659水泥混合砂浆卧瓦;30°以上坡屋面在基层施工时预埋铜丝挂瓦条与瓦件绑扎,然后再用水泥混合砂浆卧瓦。 5 工艺流程及操作要点

5.1 工艺流程 施工工艺流程见图5.1 图5.1 施工工艺流程图 施工准备 审瓦 瓦垄定位 琉璃瓦 底瓦 冲垄 平面定位—分中、号垄、排瓦当 捉节夹垄 屋面结构层验收验收与清理 高度定位--边垄、栓定位线 檐头勾滴瓦 盖瓦 清垄擦瓦 检查屋脊构件分层做法 形式尺寸,数量是否符合设计要求 配勾缝灰 屋脊砌筑 勾缝 屋面清理、清洗 各脊件定位 各屋脊拉接、灌浆等加固措施

水泥砂浆卧瓦施工技术材料

水泥砂浆卧瓦施工技术交底 工程名称罗田一方山水国际大 交底日期2013年11月1日 酒店 分项工程名称屋面工程水泥砂浆卧瓦 交底内容: 一、施工前准备: 1、认真理解标准图集各个节点的细部构造做法,掌握好图纸设计要求工艺及要 点。 2、在进行坡屋面施工之前,将所有出坡屋面的排烟、排气道、排水管道通气帽 等按照要求安装到位;。 3、天沟内的找坡层、找平层、防水层及其保护层等各道工序已经施工完毕。 4、屋脊、外檐、斜脊等处的避雷装置等已经安装完成。 5、伸缩缝两侧的挡墙已经施工完毕。 6、屋脊、斜脊、檐口部位的锚筋按照要求已经布置完毕。 7、材料已经到位并经验收合格。 二、施工机具 卷尺、木工铅笔、墨斗、起子、电钻、手工切割机、三角直尺、线绳、钳子,木梯子。 三、技术要求: 1.平瓦的外形尺寸为:400㎜×300㎜,屋檐挑出通常为50㎜;每块瓦 上下搭扣不小于50mm,左右搭扣不少于30mm;每片瓦吻接搭扣有3㎜ 的调整。 2.屋面整体找平的最大误差±5㎜(除横纵拉水平线找平铺瓦外),每层 瓦左右距离最大误差不超过5㎜。 3.坡屋面斜天沟部位按照图集05J5-2,第8页○3做法施工,铺瓦砂浆水 泥与砂的比例为1:3。

度。面积大的屋面利用边筋搭扣3㎜的调整范围来调节成整片瓦,面积小的屋面也可调节到中拱切割。调节整齐后在瓦的边筋位置对正弹纵向直线,铺瓦时每铺两片瓦的边筋与线对齐,这样即使铺到终点也不会因累积尺寸变化发生错乱。可按两片瓦的宽度,将屋面量好纵向等分后弹线将屋面分成相应铺瓦位置的规则方块。 3、主瓦铺贴 1)、铺瓦前现浇屋面和瓦片应保持适当湿润。铺瓦必须与弹线对齐,自左向右由下向上铺设。为避免瓦的切割,其结合方式应成一直线(平型瓦交错排列)。 2)、屋檐第一层瓦应与其上两层水平,做法如下: ○1取三片瓦相应放置檐口向上的三层瓦片铺设的线上,此时檐口瓦会出现低垂,应用水泥砂浆垫起固定卧实檐口第一块瓦片,两边同样做法后拉水平线铺设,檐口第一层瓦即可保证成一水平直线。 ○2坡度大于30°的坡屋面铺设平瓦需用镀锌铁丝缚扎固定。对于倾角较大的屋面,为保证铺瓦牢固,应铺瓦砂浆饱满。

坡屋面砂浆卧瓦施工技术交底

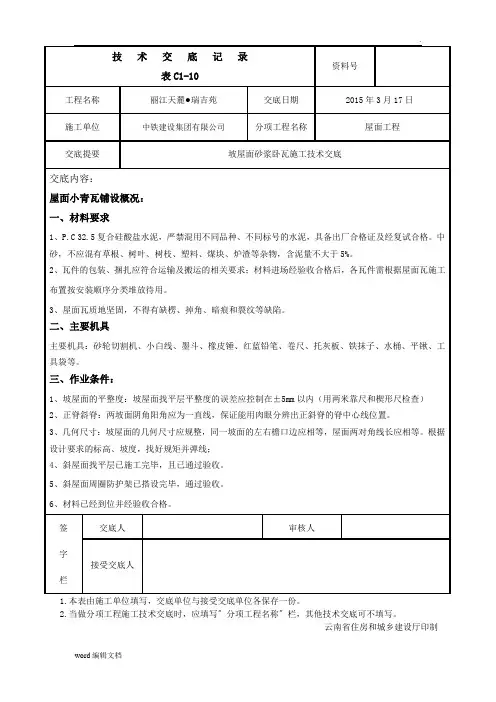

技术交底记录 资料号 表C1-10 工程名称丽江天麓●瑞吉苑交底日期2015年3月17日 施工单位中铁建设集团有限公司分项工程名称屋面工程 交底提要坡屋面砂浆卧瓦施工技术交底 交底内容: 屋面小青瓦铺设概况: 一、材料要求 1、P.C 32.5复合硅酸盐水泥,严禁混用不同品种、不同标号的水泥,具备出厂合格证及经复试合格。中砂,不应混有草根、树叶、树枝、塑料、煤块、炉渣等杂物,含泥量不大于5%。 2、瓦件的包装、捆扎应符合运输及搬运的相关要求;材料进场经验收合格后,各瓦件需根据屋面瓦施工布置按安装顺序分类堆放待用。 3、屋面瓦质地坚固,不得有缺楞、掉角、暗痕和裂纹等缺陷。 二、主要机具 主要机具:砂轮切割机、小白线、墨斗、橡皮锤、红蓝铅笔、卷尺、托灰板、铁抹子、水桶、平锹、工具袋等。 三、作业条件: 1、坡屋面的平整度:坡屋面找平层平整度的误差应控制在±5mm以内(用两米靠尺和楔形尺检查) 2、正脊斜脊:两坡面阴角阳角应为一直线,保证能用肉眼分辨出正斜脊的脊中心线位置。 3、几何尺寸:坡屋面的几何尺寸应规整,同一坡面的左右檐口边应相等,屋面两对角线长应相等。根据设计要求的标高、坡度,找好规矩并弹线; 4、斜屋面找平层已施工完毕,且已通过验收。 5、斜屋面周圈防护架已搭设完毕,通过验收。 6、材料已经到位并经验收合格。 签交底人审核人
