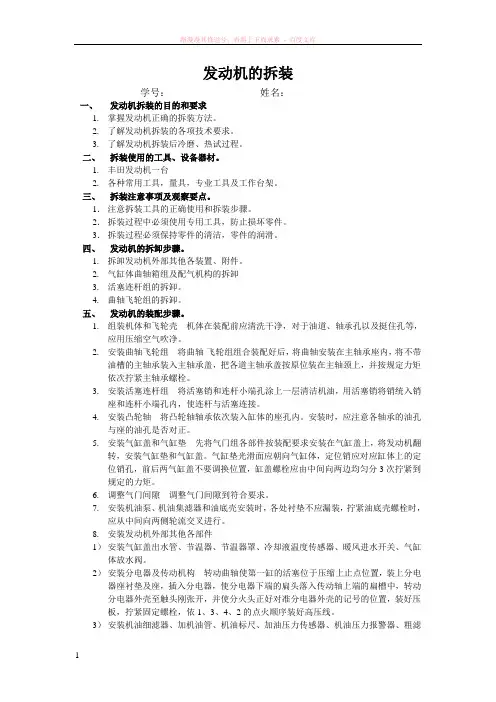

发动机的拆装
学号：姓名：
一、发动机拆装的目的和要求
1.掌握发动机正确的拆装方法。
2.了解发动机拆装的各项技术要求。
3.了解发动机拆装后冷磨、热试过程。
二、拆装使用的工具、设备器材。
1.丰田发动机一台
2.各种常用工具，量具，专业工具及工作台架。
三、拆装注意事项及观察要点。
1．注意拆装工具的正确使用和拆装步骤。
2．拆装过程中必须使用专用工具，防止损坏零件。
3．拆装过程必须保持零件的清洁，零件的润滑。
四、发动机的拆卸步骤。
1.拆卸发动机外部其他各装置、附件。
2.气缸体曲轴箱组及配气机构的拆卸
3.活塞连杆组的拆卸。
4.曲轴飞轮组的拆卸。
五、发动机的装配步骤。
1.组装机体和飞轮壳机体在装配前应清洗干净，对于油道、轴承孔以及挺住孔等，
应用压缩空气吹净。
2.安装曲轴飞轮组将曲轴-飞轮组组合装配好后，将曲轴安装在主轴承座内，将不带
油槽的主轴承装入主轴承盖，把各道主轴承盖按原位装在主轴颈上，并按规定力矩依次拧紧主轴承螺栓。
3.安装活塞连杆组将活塞销和连杆小端孔涂上一层清洁机油，用活塞销将销统入销
座和连杆小端孔内，使连杆与活塞连接。
4.安装凸轮轴将凸轮轴轴承依次装入缸体的座孔内。安装时，应注意各轴承的油孔
与座的油孔是否对正。
5.安装气缸盖和气缸垫先将气门组各部件按装配要求安装在气缸盖上，将发动机翻
转，安装气缸垫和气缸盖。气缸垫光滑面应朝向气缸体，定位销应对应缸体上的定位销孔，前后两气缸盖不要调换位置，缸盖螺栓应由中间向两边均匀分3次拧紧到规定的力矩。
6.调整气门间隙调整气门间隙到符合要求。
7.安装机油泵、机油集滤器和油底壳安装时，各处衬垫不应漏装，拧紧油底壳螺栓时，
应从中间向两侧轮流交叉进行。
8.安装发动机外部其他各部件
1）安装气缸盖出水管、节温器、节温器罩、冷却液温度传感器、暖风进水开关、气缸体放水阀。
2）安装分电器及传动机构转动曲轴使第一缸的活塞位于压缩上止点位置，装上分电器座衬垫及座，插入分电器，使分电器下端的扁头落入传动轴上端的扁槽中，转动分电器外壳至触头刚张开，并使分火头正好对准分电器外壳的记号的位置，装好压板，拧紧固定螺栓，依1、3、4、2的点火顺序装好高压线。
3）安装机油细滤器、加机油管、机油标尺、加油压力传感器、机油压力报警器、粗滤
器。
4）安装曲轴箱通风装置。
5）安装化油器、进油管、真空管、操纵机构、空气滤清器。
6）安装水泵和发电机调节臂。
7）安装小循环水管、水泵风扇。
8）安装发动机前悬置支架。
六、实习心得。
经过过这一周的实习使得我的理论知识得以升华.这使我大体认识到了发动机内部的总体布局和各零件的样子,它们的相对位置,以及它们之间的装配和运做情况.
发动机的外表装有发电机,它有齿轮与飞轮相啮合;起动机用于开启发动机的运转;
分电器和高压线圈用于提高电压和分配各缸点火的先后顺序;火花塞用来提供点火的装置;有进气总管和进气支管有的把其铸成一体,有的则用铆钉铆在一起,在它们的上源有空气滤清器来过滤进入发动机的空气,在节气门的位置处还按有检测空气量的传感器;在进气总管和进气支管的对侧按有排气总管和排气支管,用来排出发动机燃烧过程中产生的废气;在现代的发动机中一般还在此装有三元催化转换器来检测废气中有害气体的含量,来反馈调节进气量和喷油量来保证排出的废气符合环境法规的要求;还应装有进油管和回油管;由于发动机喷入气缸的是可燃的混合气,因而空气和汽油要在进气管内混合好,喷油的方式有两种,一为:单点喷射,二为:多点喷射,单点喷射喷油器位于进气总管的位置处,然后在分配到个进气的支管在进入气缸;多点喷射的喷油器则位与各进气的支管处,在进气支管混合后直接进入气缸;在发动的一侧还有进水管和出水管,通过水的流动来冷却高速运转的发动机,为发动机提供一个良好的工作环境;一般在此处还有检测水温的传感器,用来反馈发动机的工作情况.
揭下顶盖首先看见的是摇臂和摇臂轴,摇臂固定在摇臂轴上,可以做上下的摆动,调节上边的螺母可以改变摆动的幅度,及调节了气门开启的程度的大小,来调节进/排气量的大小.在现代的汽车发动机中大都采用顶置式气门.气门按凸轮轴的位置可以分为凸轮轴下置式,凸轮轴中置式,凸轮轴上置式; 凸轮轴下置式气门和凸轮轴相距较远,因而气门传动的零件较多,结构较复杂,发动机的高度也有所增加. 凸轮轴中置式凸轮轴位于气缸体的中部,由凸轮轴经过挺柱直接驱动摇臂省去了推杆. 凸轮轴上置式凸轮轴的布置位置在气缸盖上, 凸轮轴上置式有两中结构:一是凸轮轴直接通过摇臂来驱动气门,这样及无挺柱又无推杆,往复运动质量大大减小,此结构适应于高速的发动机中.
另一种结构为凸轮轴直接驱动气门或带液力挺柱的气门,此种配气机构的往复运动的质量更小,特别适应于高速的发动机中.在揭下气缸盖,将气缸盖反置,可以清晰的看见气门和燃烧室,其中气门有一大一小,大的为进气小的则为排气.将拆剩下的发动机反置,开始拆卸油底壳油底壳下端有个放油螺栓,在拆发动机之前首先应先将起拧开,使内部的机油全部流出,在车辆行驶一定的路程后也要定期的给发动机更换机油来保障发动机良好的润滑.拆下油底壳可以看见机油滤清器,拆下机油滤清器和机油泵,然后在拧下曲轴轴承盖上的螺栓就可以取下轴承盖,其轴承盖和内的轴瓦应做好标记与轴承要一一对应,取下固定在曲轴上活塞的螺栓后就可以抬下曲轴,之后就可以取下活塞了,取下的活塞也要做好标记使其与各缸对应,就此一台发动机就拆卸完成了.
